1 Pomoce projektowe CERAPURSOLAR-COMFORT/ CERAPURSOLAR Gazowy kocioł kondensacyjny do solarnego wspomagania c.o. i c.w.u. CSW 14/75-3 A CSW 24/75-3 A CSW 30-3A SP 400 SHU-2 P SHU P SHU Moc cieplna od 3 kw do 30 kw

2

3 Spis treści Spis treści 1. Opis produktu Gazowy kocioł kondensacyjny Zasobnik warstwowy Systemowy podgrzewacz buforowy SP 400 SHU Wersje CerapurSolar-Comfort/CerapurSolar Wybór systemu Przegląd Schematy instalacji z podgrzewaczem buforowym SP 400 SHU Schematy instalacji z istniejącym na miejscu podgrzewaczem buforowym Dane techniczne CSW 14/75-3 A CSW 24/75-3 A CSW 30-3 A Zasobnik warstwowy Podgrzewacz buforowy SP 400 SHU Podgrzewacz buforowy P SHU Podgrzewacz buforowy P SHU Wymiary i minimalne odstępy CSW 14/75-3 A i CSW 24/75-3 A CSW 14/75-3 A i CSW 24/75-3 A z systemowym podgrzewaczem buforowym SP 400 SHU CSW 30-3 A CSW 30-3 A z systemowym podgrzewaczem buforowym SP 400 SHU Podgrzewacz buforowy P SHU/P SHU Płyta przyłączeniowa do montażu natynkowego nr Budowa urządzenia CSW 14/75-3 A i CSW 24/75-3 A CSW 30-3 A Systemowy podgrzewacz buforowy SP 400 SHU Podgrzewacz buforowy P SHU/P SHU Wskazówki dotyczące projektowania Ważne wskazówki dotyczące projektowania Przepisy Miejsce instalacji Wymiarowanie naczynia wzbiorczego Pompy grzewcze Postępowanie z kondensatem Komponenty solarne Zintegrowana kompaktowa stacja solarna Solarne naczynie wzbiorcze Pompa solarna Podłączenie elektryczne Okablowanie Podłączanie urządzeń za pomocą kabla przyłączeniowego i wtyczki Podłączenie elektryczne regulatorów Netcom MB LAN Podłączanie czujnika temperatury TB 1 zasilania ogrzewania podłogowego Układy specjalne Regulacja instalacji grzewczej Heatronic 3 i regulatory sterowane temperaturą zewnętrzną Pomoc w podejmowaniu decyzji dotyczącej stosowania regulatorów Przegląd funkcji sterowanych za pomocą magistrali regulatorów z CSW...-3 A Regulatory pokojowe Regulatory pogodowe Osprzęt do regulatora magistrali 2-przewodowej Osprzęt do układu regulacji pogodowej - zdalna obsługa Osprzęt do układu regulacji - zewnętrzne czujniki temperatury Osprzęt do zaworu mieszającego ogrzewania i napędu elektrycznego Wykresy przepływu dla termostatycznych zaworów grzejnikowych Systemy spalin z tworzywa sztucznego Wskazówki do projektowania - przegląd elementów układu prowadzenia spalin do CerapurSolar CSW...-3 A Informacje ogólne Wymiary montażowe CerapurSolar Wskazówki do projektowania - rozmieszczenie otworów kontrolnych (zgodnie z przepisami niemieckimi)...94 CerapurSolar CSW (2014/06) 1

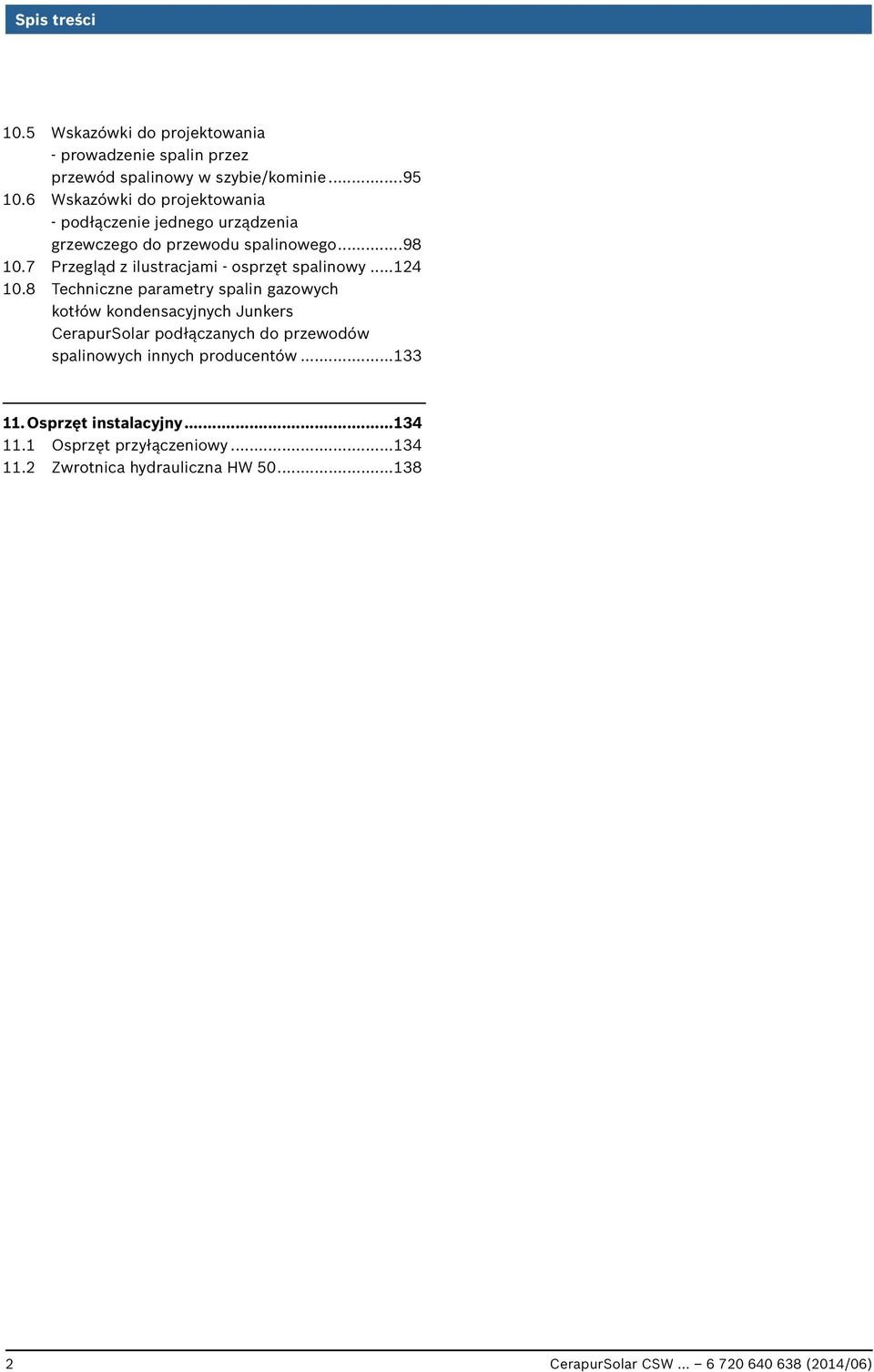

4 Spis treści 10.5 Wskazówki do projektowania - prowadzenie spalin przez przewód spalinowy w szybie/kominie Wskazówki do projektowania - podłączenie jednego urządzenia grzewczego do przewodu spalinowego Przegląd z ilustracjami - osprzęt spalinowy Techniczne parametry spalin gazowych kotłów kondensacyjnych Junkers CerapurSolar podłączanych do przewodów spalinowych innych producentów Osprzęt instalacyjny Osprzęt przyłączeniowy Zwrotnica hydrauliczna HW CerapurSolar CSW (2014/06)

5 Spis treści CerapurSolar CSW (2014/06) 3

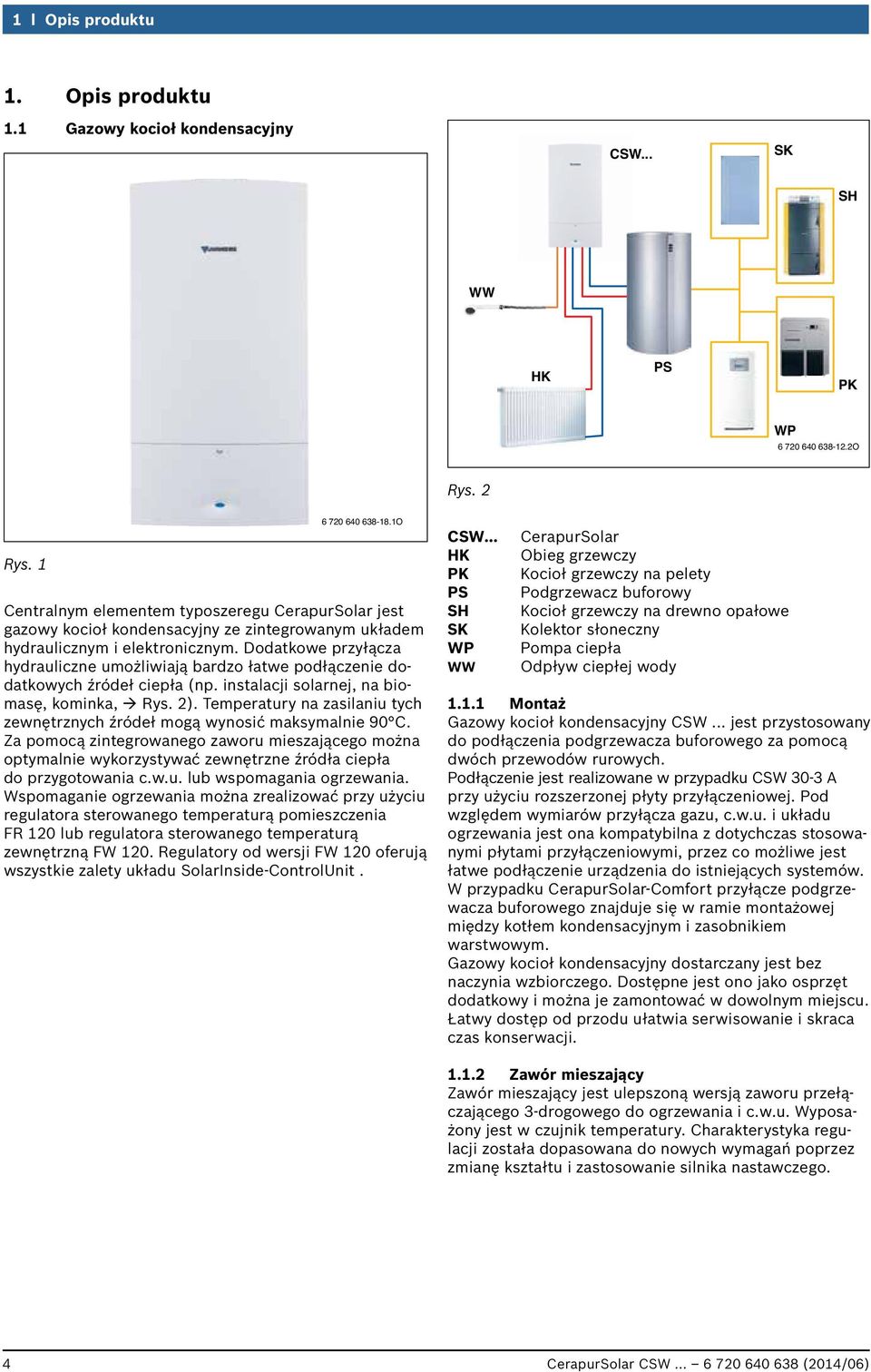

6 1 l Opis produktu 1. Opis produktu 1.1 Gazowy kocioł kondensacyjny CSW... SK SH WW HK PS PK WP O Rys. 2 Rys O Centralnym elementem typoszeregu CerapurSolar jest gazowy kocioł kondensacyjny ze zintegrowanym układem hydraulicznym i elektronicznym. Dodatkowe przyłącza hydrauliczne umożliwiają bardzo łatwe podłączenie dodatkowych źródeł ciepła (np. instalacji solarnej, na biomasę, kominka, Rys. 2). Temperatury na zasilaniu tych zewnętrznych źródeł mogą wynosić maksymalnie 90 C. Za pomocą zintegrowanego zaworu mieszającego można optymalnie wykorzystywać zewnętrzne źródła ciepła do przygotowania c.w.u. lub wspomagania ogrzewania. Wspomaganie ogrzewania można zrealizować przy użyciu regulatora sterowanego temperaturą pomieszczenia FR 120 lub regulatora sterowanego temperaturą zewnętrzną FW 120. Regulatory od wersji FW 120 oferują wszystkie zalety układu SolarInside-ControlUnit. CSW... HK PK PS SH SK WP WW CerapurSolar Obieg grzewczy Kocioł grzewczy na pelety Podgrzewacz buforowy Kocioł grzewczy na drewno opałowe Kolektor słoneczny Pompa ciepła Odpływ ciepłej wody Montaż Gazowy kocioł kondensacyjny CSW... jest przystosowany do podłączenia podgrzewacza buforowego za pomocą dwóch przewodów rurowych. Podłączenie jest realizowane w przypadku CSW 30-3 A przy użyciu rozszerzonej płyty przyłączeniowej. Pod względem wymiarów przyłącza gazu, c.w.u. i układu ogrzewania jest ona kompatybilna z dotychczas stosowanymi płytami przyłączeniowymi, przez co możliwe jest łatwe podłączenie urządzenia do istniejących systemów. W przypadku CerapurSolar-Comfort przyłącze podgrzewacza buforowego znajduje się w ramie montażowej między kotłem kondensacyjnym i zasobnikiem warstwowym. Gazowy kocioł kondensacyjny dostarczany jest bez naczynia wzbiorczego. Dostępne jest ono jako osprzęt dodatkowy i można je zamontować w dowolnym miejscu. Łatwy dostęp od przodu ułatwia serwisowanie i skraca czas konserwacji Zawór mieszający Zawór mieszający jest ulepszoną wersją zaworu przełączającego 3-drogowego do ogrzewania i c.w.u. Wyposażony jest w czujnik temperatury. Charakterystyka regulacji została dopasowana do nowych wymagań poprzez zmianę kształtu i zastosowanie silnika nastawczego. 4 CerapurSolar CSW (2014/06)

7 Opis produktu l 1 WW WT M DWU WB Ochrona podgrzewacza przed mrozem Jeśli temperatura podgrzewacza buforowego spadnie poniżej 5 C, włącza się ochrona przed mrozem. Włącza się pompa c.o. Zawór mieszający przełącza się na tryb przejścia buforowego. Rys. 3 VL HK RL HK KW HP MV DWU Zawór sterujący 3-drogowy HP Pompa c.o. KW Dopływ zimnej wody MV Zawór mieszający RL HK Powrót obiegu grzewczego RL PS Powrót podgrzewacza buforowego VL HK Zasilanie obiegu grzewczego VL PS Zasilanie podgrzewacza buforowego WB Blok cieplny WT Płytowy wymiennik ciepła WW Odpływ ciepłej wody M RL PS VL PS O Gdy czujnik podgrzewacza buforowego wykryje możliwe do wykorzystania ciepło, zawór mieszający otwiera się i woda może przepływać z kierunku podgrzewacza buforowego. Ciepło to jest wykorzystywane do przygotowania c.w.u. lub do wspomagania ogrzewania. Wewnętrzna pompa c.o. zapewnia przy tym wymagany strumień objętości. Gdy żądana temperatura zadana na zasilaniu jest mniejsza niż temperatura wody buforowej, z powrotu systemu grzewczego lub z płytowego wymiennika ciepła c.w.u. dodawana jest taka ilość wody, aż zostanie osiągnięta żądana temperatura zadana na zasilaniu bez załączania palnika Pompa c.o. We wszystkich wersjach urządzenia CerapurSolar zamontowana jest pompa z regulacją obrotów o klasie efektywności energetycznej A. Pompa c.o. służy zarówno do zasilania układu ogrzewania i przygotowania c.w.u., jak i do poboru wody z podgrzewacza buforowego. Ciśnienie dyspozycyjne tłoczenia wynosi ok. 2 m (200 mbar) w przypadku stosowania solarnego podgrzewacza buforowego i osprzętu o numerze 1463 (przewód łączący podgrzewacz buforowy z CSW). Możliwe jest uzyskanie strumienia objętości wody po stronie instalacji grzewczej wynoszącego maks. ok l/h przy ΔT = 20 K. W przypadku strumienia objętości po stronie instalacji grzewczej przekraczającego 1000 l/h należy stosować sprzęgło hydrauliczne. Po przekroczeniu temperatury 10 C ochrona wyłącza się Przygotowanie c.w.u. (bez zasobnika warstwowego) Przygotowanie c.w.u. odbywa się według zasady przepływu przez zintegrowany płytowy wymiennik ciepła. Oferuje on komfortową ilość ciepłej wody wynoszącą 12 l/min. Maksymalna temperatura c.w.u. jest ograniczona do 60 C. Do przygotowania c.w.u. dostępne są dwa różne tryby pracy: tryb komfortowy - Gdy temperatura w podgrzewaczu buforowym jest wyższa niż 45 C, utrzymywana jest ustawiona temperatura c.w.u. 60 C przy maksymalnym poborze 12 l/min. - Gdy temperatura w podgrzewaczu buforowym jest niższa niż 45 C, utrzymywana jest temperatura c.w.u. 60 C przy maksymalnym poborze do 8 l/min. W przypadku poboru powyżej 8 l/min temperatura c.w.u. może spaść do 45 C przy poborze do 12 l/min. Jest to uzależnione od temperatury w podgrzewaczu buforowym. - Odblokowanie palnika ma miejsce, gdy temperatura w podgrzewaczu buforowym nie jest wystarczająca do nagrzania zimnej wody do ustawionej temperatury c.w.u. - W przypadku spadku poniżej minimalnej mocy urządzenia przy przygotowywaniu c.w.u. (np. bufor ma temp. 50 C, wartość zadana zasilania = 60 C) temperatura w punkcie zmieszania (TS2) zostaje ustawiona w taki sposób, że urządzenie może stale pracować z minimalną mocą (bez cyklicznego włączania/wyłączania). tryb eco - W trybie wyłącznie solarnym woda w podgrzewaczu buforowym ma wysoką temperaturę. Jeśli palnik pozostanie wyłączony, temperatura na odpływie ciepłej wody może spaść do 45 C. Jest to powolny proces, w czasie którego podgrzewacz buforowy zostaje rozładowany. Gdy temperatura c.w.u. spadnie poniżej 45 C, palnik odblokowuje się i nagrzewa wodę do ustawionej wartości. - Regulacja zaworem mieszającym jest kontynuowana w normalnym trybie. Temperatura zaworu mieszającego zostaje ustawiona na żądanej temperaturze zasilania. CerapurSolar CSW (2014/06) 5

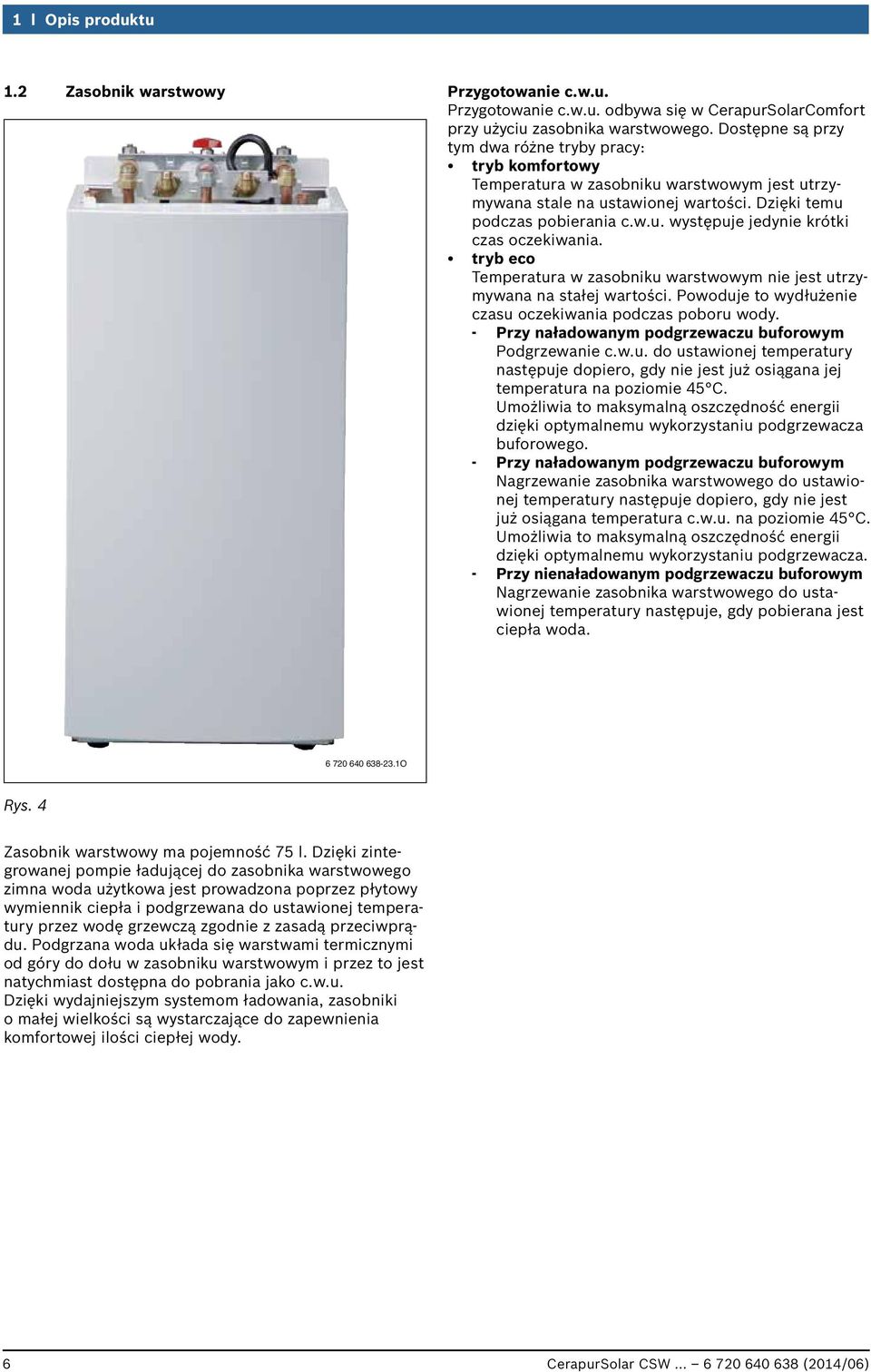

8 1 l Opis produktu 1.2 Zasobnik warstwowy Przygotowanie c.w.u. Przygotowanie c.w.u. odbywa się w CerapurSolarComfort przy użyciu zasobnika warstwowego. Dostępne są przy tym dwa różne tryby pracy: tryb komfortowy Temperatura w zasobniku warstwowym jest utrzymywana stale na ustawionej wartości. Dzięki temu podczas pobierania c.w.u. występuje jedynie krótki czas oczekiwania. tryb eco Temperatura w zasobniku warstwowym nie jest utrzymywana na stałej wartości. Powoduje to wydłużenie czasu oczekiwania podczas poboru wody. - Przy naładowanym podgrzewaczu buforowym Podgrzewanie c.w.u. do ustawionej temperatury następuje dopiero, gdy nie jest już osiągana jej temperatura na poziomie 45 C. Umożliwia to maksymalną oszczędność energii dzięki optymalnemu wykorzystaniu podgrzewacza buforowego. - Przy naładowanym podgrzewaczu buforowym Nagrzewanie zasobnika warstwowego do ustawionej temperatury następuje dopiero, gdy nie jest już osiągana temperatura c.w.u. na poziomie 45 C. Umożliwia to maksymalną oszczędność energii dzięki optymalnemu wykorzystaniu podgrzewacza. - Przy nienaładowanym podgrzewaczu buforowym Nagrzewanie zasobnika warstwowego do ustawionej temperatury następuje, gdy pobierana jest ciepła woda O Rys. 4 Zasobnik warstwowy ma pojemność 75 l. Dzięki zintegrowanej pompie ładującej do zasobnika warstwowego zimna woda użytkowa jest prowadzona poprzez płytowy wymiennik ciepła i podgrzewana do ustawionej temperatury przez wodę grzewczą zgodnie z zasadą przeciwprądu. Podgrzana woda układa się warstwami termicznymi od góry do dołu w zasobniku warstwowym i przez to jest natychmiast dostępna do pobrania jako c.w.u. Dzięki wydajniejszym systemom ładowania, zasobniki o małej wielkości są wystarczające do zapewnienia komfortowej ilości ciepłej wody. 6 CerapurSolar CSW (2014/06)

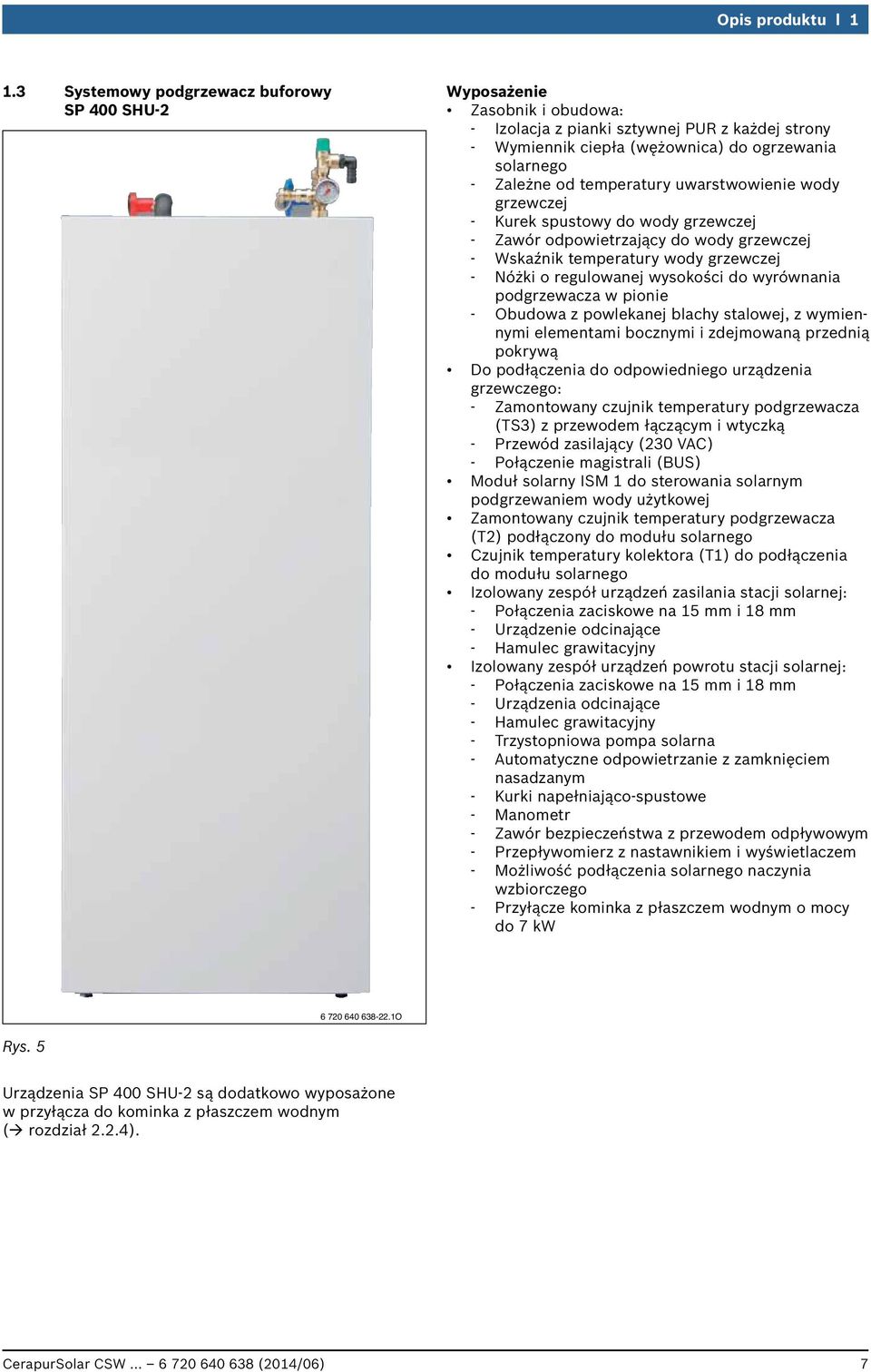

9 Opis produktu l Systemowy podgrzewacz buforowy SP 400 SHU-2 Wyposażenie zasobnik i obudowa: - izolacja z pianki sztywnej PUR z każdej strony - wymiennik ciepła (wężownica) do ogrzewania solarnego - Zależne od temperatury uwarstwowienie wody grzewczej - kurek spustowy do wody grzewczej - zawór odpowietrzający do wody grzewczej - wskaźnik temperatury wody grzewczej - nóżki o regulowanej wysokości do wyrównania podgrzewacza w pionie - obudowa z powlekanej blachy stalowej, z wymiennymi elementami bocznymi i zdejmowaną przednią pokrywą do podłączenia do odpowiedniego urządzenia grzewczego: - zamontowany czujnik temperatury podgrzewacza (TS3) z przewodem łączącym i wtyczką - przewód zasilający (230 VAC) - połączenie magistrali (BUS) moduł solarny ISM 1 do sterowania solarnym podgrzewaniem wody użytkowej zamontowany czujnik temperatury podgrzewacza (T2) podłączony do modułu solarnego czujnik temperatury kolektora (T1) do podłączenia do modułu solarnego izolowany zespół urządzeń zasilania stacji solarnej: - połączenia zaciskowe na 15 mm i 18 mm - urządzenie odcinające - hamulec grawitacyjny izolowany zespół urządzeń powrotu stacji solarnej: - połączenia zaciskowe na 15 mm i 18 mm - urządzenia odcinające - hamulec grawitacyjny - trzystopniowa pompa solarna - automatyczne odpowietrzanie z zamknięciem nasadzanym - kurki napełniająco-spustowe - manometr - zawór bezpieczeństwa z przewodem odpływowym - przepływomierz z nastawnikiem i wyświetlaczem - możliwość podłączenia solarnego naczynia wzbiorczego - przyłącze kominka z płaszczem wodnym o mocy do 7 kw O Rys. 5 Urządzenia SP 400 SHU-2 są dodatkowo wyposażone w przyłącza do kominka z płaszczem wodnym ( rozdział 2.2.4). CerapurSolar CSW (2014/06) 7

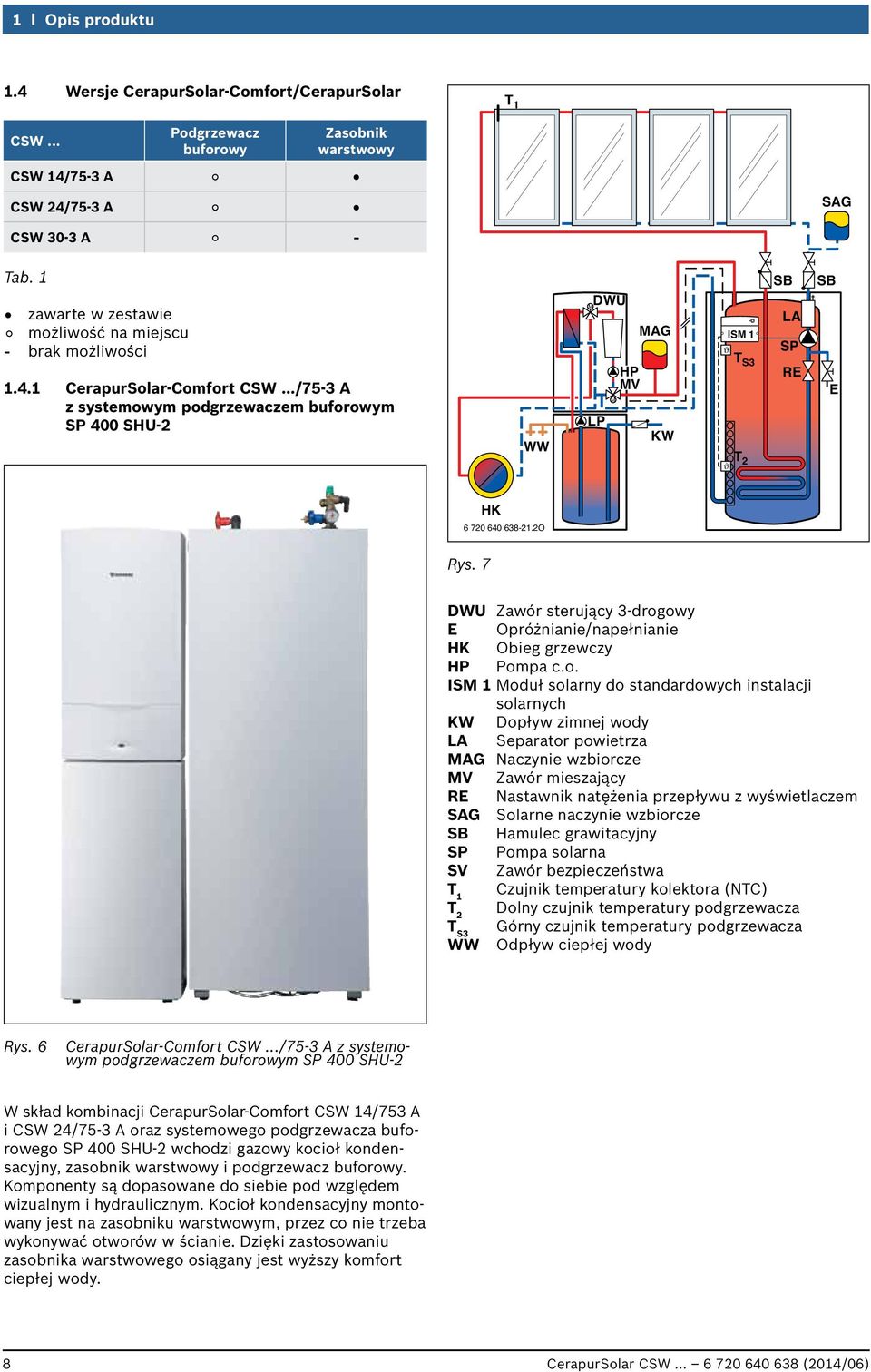

10 1 l Opis produktu 1.4 Wersje CerapurSolar-Comfort/CerapurSolar T 1 CSW... Podgrzewacz buforowy Zasobnik warstwowy CSW 14/75-3 A CSW 24/75-3 A CSW 30-3 A - SAG Tab. 1 zawarte w zestawie możliwość na miejscu - brak możliwości CerapurSolar-Comfort CSW.../75-3 A z systemowym podgrzewaczem buforowym SP 400 SHU-2 WW M DWU LP M HP MV MAG KW ISM 1 ϑ T S3 T ϑ 2 SB LA SP RE SB E HK O Rys. 7 DWU Zawór sterujący 3-drogowy E Opróżnianie/napełnianie HK Obieg grzewczy HP Pompa c.o. ISM 1 Moduł solarny do standardowych instalacji solarnych KW Dopływ zimnej wody LA Separator powietrza MAG Naczynie wzbiorcze MV Zawór mieszający RE Nastawnik natężenia przepływu z wyświetlaczem SAG Solarne naczynie wzbiorcze SB Hamulec grawitacyjny SP Pompa solarna SV Zawór bezpieczeństwa T 1 Czujnik temperatury kolektora (NTC) T 2 Dolny czujnik temperatury podgrzewacza T S3 Górny czujnik temperatury podgrzewacza WW Odpływ ciepłej wody Rys. 6 CerapurSolar-Comfort CSW.../75-3 A z systemowym podgrzewaczem buforowym SP 400 SHU-2 W skład kombinacji CerapurSolar-Comfort CSW 14/753 A i CSW 24/75-3 A oraz systemowego podgrzewacza buforowego SP 400 SHU-2 wchodzi gazowy kocioł kondensacyjny, zasobnik warstwowy i podgrzewacz buforowy. Komponenty są dopasowane do siebie pod względem wizualnym i hydraulicznym. Kocioł kondensacyjny montowany jest na zasobniku warstwowym, przez co nie trzeba wykonywać otworów w ścianie. Dzięki zastosowaniu zasobnika warstwowego osiągany jest wyższy komfort ciepłej wody. 8 CerapurSolar CSW (2014/06)

11 Opis produktu l CerapurSolar-Comfort CSW.../75-3 A T 1 SAG M DWU MAG ISM 1 LA SB RE SB SP E HP MV ϑ T S3 M WW LP KW T ϑ 2 HK O Rys. 9 Rys. 8 CerapurSolar-Comfort CSW.../75-3 A O CerapurSolar-Comfort CSW 14/75-3 A i CSW 24/ 75-3 A to kompletne zestawy składające się z gazowego kotła kondensacyjnego i zasobnika warstwowego. Komponenty są dopasowane do siebie pod względem wizualnym i hydraulicznym. Kocioł kondensacyjny montowany jest na zasobniku warstwowym, przez co nie trzeba wykonywać otworów w ścianie. Przez zastosowanie zasobnika warstwowego osiągany jest wyższy komfort ciepłej wody, np. umożliwiający jednoczesny pobór wody z kilku punktów poboru. Ta seria urządzeń nadaje się np. do zastosowania w przypadku wymiany ogrzewania w sytuacji, gdy w dalszym ciągu mają być użytkowane istniejące podgrzewacze lub gdy ma zostać zastosowany inny podgrzewacz buforowy niż SP 400 SHU-2. DWU Zawór sterujący 3-drogowy E Opróżnianie/napełnianie HK Obieg grzewczy HP Pompa c.o. ISM 1 Moduł solarny do standardowych instalacji solarnych KW Dopływ zimnej wody LA Separator powietrza MAG Naczynie wzbiorcze MV Zawór mieszający RE Nastawnik natężenia przepływu z wyświetlaczem SAG Solarne naczynie wzbiorcze SB Hamulec grawitacyjny SP Pompa solarna SV Zawór bezpieczeństwa T 1 Czujnik temperatury kolektora (NTC) T 2 Dolny czujnik temperatury podgrzewacza T S3 Górny czujnik temperatury podgrzewacza WW Odpływ ciepłej wody CerapurSolar CSW (2014/06) 9

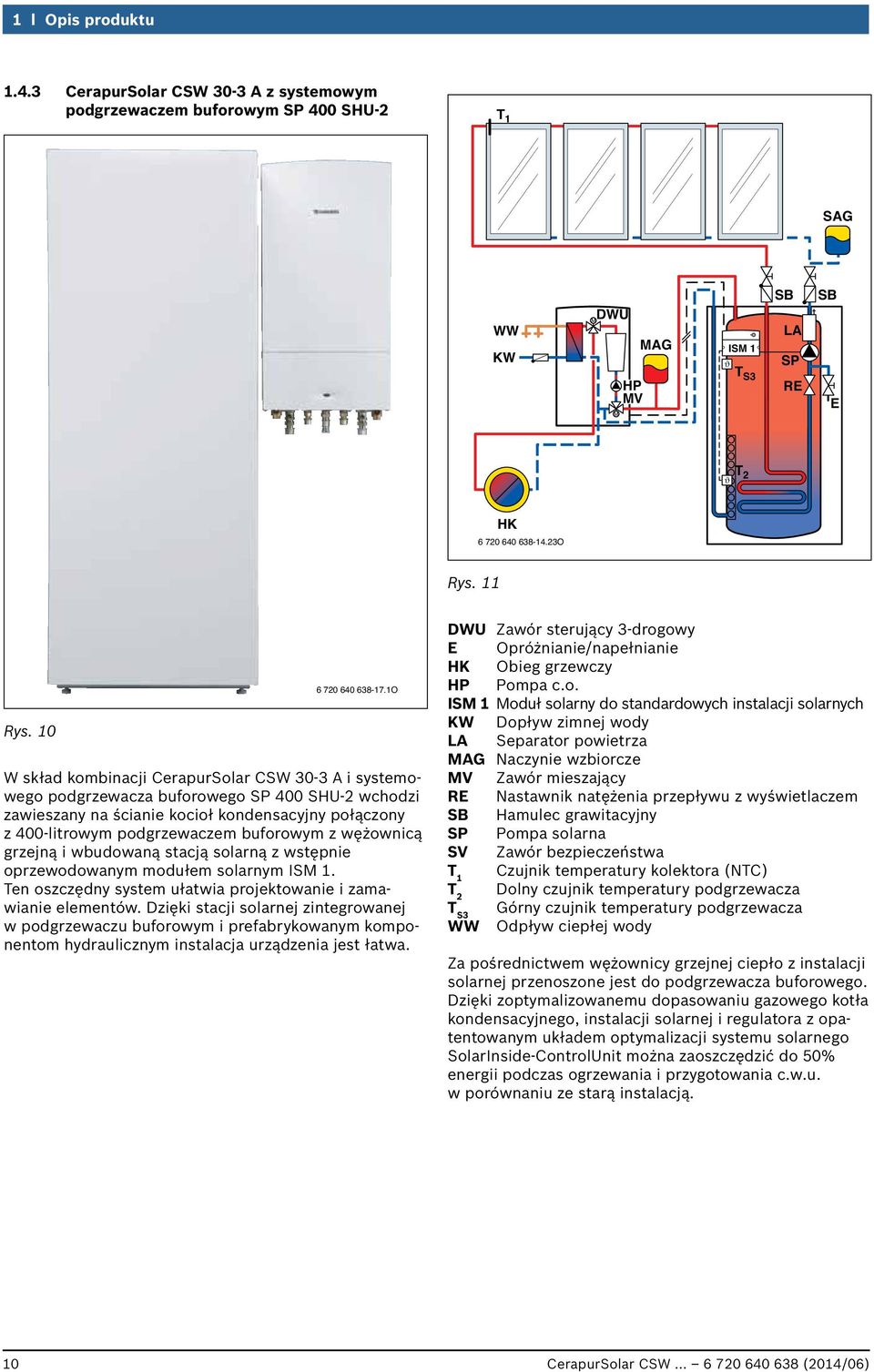

12 1 l Opis produktu CerapurSolar CSW 30-3 A z systemowym podgrzewaczem buforowym SP 400 SHU-2 T 1 SAG WW KW M DWU M HP MV MAG ISM 1 ϑ T S3 SB LA SP RE SB E T ϑ 2 HK O Rys. 11 Rys O W skład kombinacji CerapurSolar CSW 30-3 A i systemowego podgrzewacza buforowego SP 400 SHU-2 wchodzi zawieszany na ścianie kocioł kondensacyjny połączony z 400-litrowym podgrzewaczem buforowym z wężownicą grzejną i wbudowaną stacją solarną z wstępnie oprzewodowanym modułem solarnym ISM 1. Ten oszczędny system ułatwia projektowanie i zamawianie elementów. Dzięki stacji solarnej zintegrowanej w podgrzewaczu buforowym i prefabrykowanym komponentom hydraulicznym instalacja urządzenia jest łatwa. DWU Zawór sterujący 3-drogowy E Opróżnianie/napełnianie HK Obieg grzewczy HP Pompa c.o. ISM 1 Moduł solarny do standardowych instalacji solarnych KW Dopływ zimnej wody LA Separator powietrza MAG Naczynie wzbiorcze MV Zawór mieszający RE Nastawnik natężenia przepływu z wyświetlaczem SB Hamulec grawitacyjny SP Pompa solarna SV Zawór bezpieczeństwa T 1 Czujnik temperatury kolektora (NTC) T 2 Dolny czujnik temperatury podgrzewacza T S3 Górny czujnik temperatury podgrzewacza WW Odpływ ciepłej wody Za pośrednictwem wężownicy grzejnej ciepło z instalacji solarnej przenoszone jest do podgrzewacza buforowego. Dzięki zoptymalizowanemu dopasowaniu gazowego kotła kondensacyjnego, instalacji solarnej i regulatora z opatentowanym układem optymalizacji systemu solarnego SolarInside-ControlUnit można zaoszczędzić do 50% energii podczas ogrzewania i przygotowania c.w.u. w porównaniu ze starą instalacją. 10 CerapurSolar CSW (2014/06)

13 Opis produktu l CerapurSolar CSW 30-3 A T 1 SAG WW KW M DWU MAG ISM 1 LA SB RE SB SP E HP MV ϑ T S3 M O T ϑ 2 Rys. 12 CSW 30-3 A CerapurSolar CSW 30-3 A jest zawieszanym na ścianie gazowym kotłem kondensacyjnym. Płyta przyłączeniowa jest rozszerzona o przyłącza do podgrzewacza buforowego. Położenie zasilania i powrotu ogrzewania oraz przyłącza gazu i c.w.u. nie uległo zmianie. Z tego względu CerapurSolar CSW 30-3 A bardzo dobrze nadaje się do modernizacji istniejących instalacji. Dzięki kompaktowym rozmiarom i niewielkim wymiarom urządzenie można zamontować również w niewielkich pomieszczeniach. Istniejące pojemnościowe podgrzewacze wody mogą być wykorzystywane jako podgrzewacze buforowe, jeśli ich rodzaj i moc pasują do projektowanej instalacji. HK O Rys. 13 DWU Zawór sterujący 3-drogowy E Opróżnianie/napełnianie HK Obieg grzewczy HP Pompa c.o. ISM 1 Moduł solarny do standardowych instalacji solarnych KW Dopływ zimnej wody LA Separator powietrza MAG Naczynie wzbiorcze MV Zawór mieszający RE Nastawnik natężenia przepływu z wyświetlaczem SB Hamulec grawitacyjny SP Pompa solarna SV Zawór bezpieczeństwa T 1 Czujnik temperatury kolektora (NTC) T 2 Dolny czujnik temperatury podgrzewacza T S3 Górny czujnik temperatury podgrzewacza WW Odpływ ciepłej wody Za pośrednictwem wężownicy grzejnej ciepło z instalacji solarnej przenoszone jest do podgrzewacza buforowego. Dzięki zoptymalizowanemu dopasowaniu gazowego kotła kondensacyjnego, instalacji solarnej i regulatora z opatentowanym układem optymalizacji systemu solarnego SolarInside-ControlUnit można zaoszczędzić do 50% energii podczas ogrzewania i przygotowania c.w.u. w porównaniu ze starą instalacją. CerapurSolar CSW (2014/06) 11

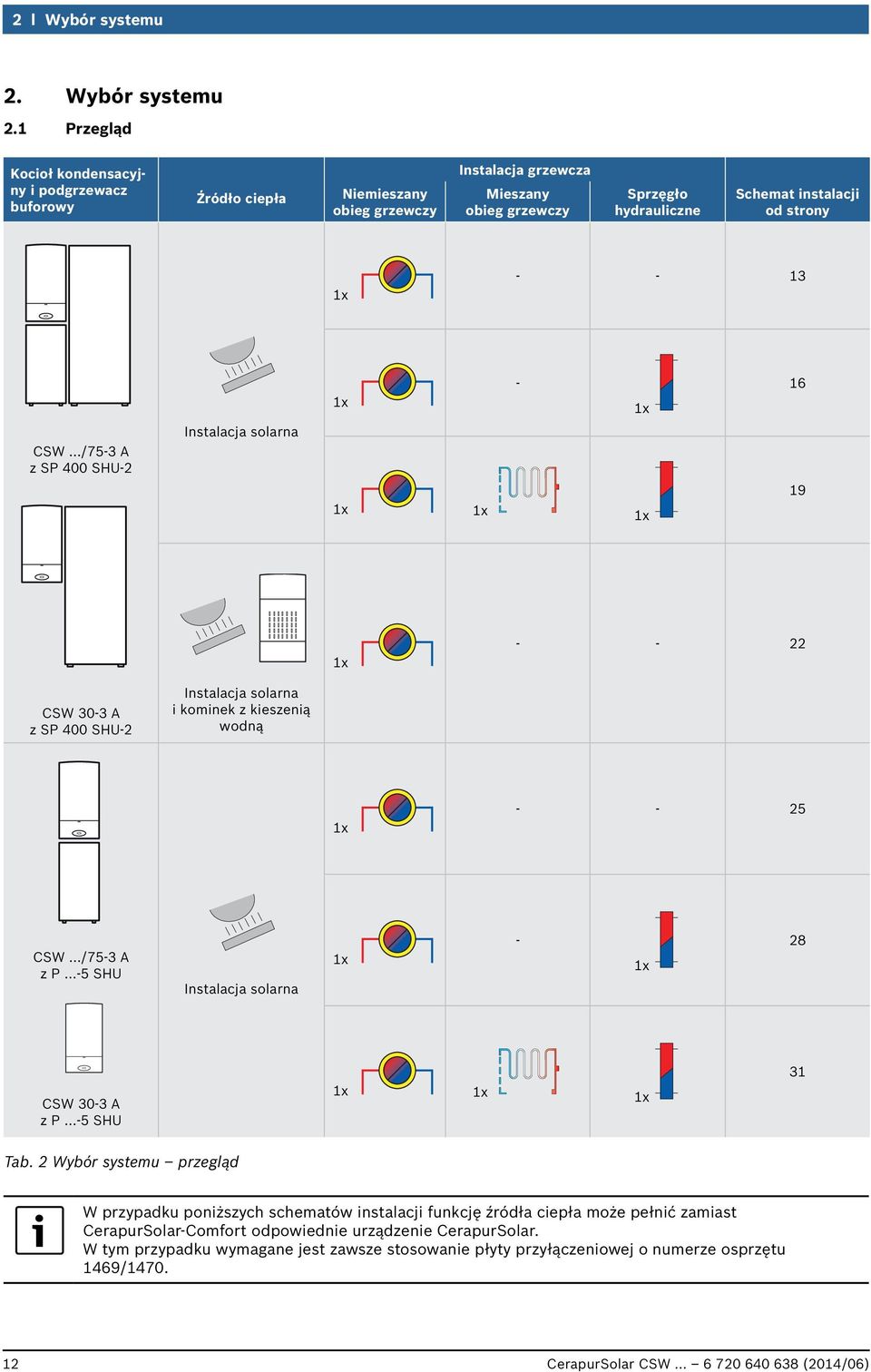

14 2 l Wybór systemu 2. Wybór systemu 2.1 Przegląd Kocioł kondensacyjny i podgrzewacz buforowy Źródło ciepła Niemieszany obieg grzewczy Instalacja grzewcza Mieszany obieg grzewczy Sprzęgło hydrauliczne Schemat instalacji od strony 1x x - 1x 16 CSW.../75-3 A z SP 400 SHU-2 Instalacja solarna 19 1x 1x 1x 1x CSW 30-3 A z SP 400 SHU-2 Instalacja solarna i kominek z kieszenią wodną 1x CSW.../75-3 A z P...-5 SHU Instalacja solarna 1x - 1x 28 CSW 30-3 A z P...-5 SHU 1x 1x 1x 31 Tab. 2 Wybór systemu przegląd W przypadku poniższych schematów instalacji funkcję źródła ciepła może pełnić zamiast CerapurSolar-Comfort odpowiednie urządzenie CerapurSolar. W tym przypadku wymagane jest zawsze stosowanie płyty przyłączeniowej o numerze osprzętu 1469/ CerapurSolar CSW (2014/06)

15 Wybór systemu l Schematy instalacji z podgrzewaczem buforowym SP 400 SHU-2 Wszystkie instalacje z podgrzewaczem buforowym SP 400 SHU-2 można wykonać również przy zastosowaniu podgrzewacza buforowego P...-5 SHU. Jeśli zamiast SP 400 SHU-2 stosowane jest urządzenie P...-5 SHU, należy użyć grupy solarnej (zapewnia użytkownik) Schemat instalacji 1: instalacja solarna, zasobnik warstwowy, podgrzewacz buforowy i 1 obieg grzewczy Właściwości Elementy instalacji grzewczej: gazowy kocioł kondensacyjny CerapurSolar-Comfort ze zintegrowanym modułem obiegu grzewczego i zasobnikiem warstwowym podgrzewacz buforowy SP 400 SHU-2 ze zintegrowaną stacją solarną niemieszany obieg grzewczy Regulacja sterowana temperaturą zewnętrzną Opis działania Podgrzewacz buforowy ładowany jest ciepłem przez instalację solarną. Może ono służyć do przygotowania c.w.u. i do wspomagania ogrzewania. Jeśli ilość ciepła występująca w podgrzewaczu buforowym jest niewystarczająca, gazowy kocioł kondensacyjny dostarcza brakujące ciepło. Zasobnik warstwowy ładowany jest za pośrednictwem wymiennika ciepła w gazowym kotle kondensacyjnym. Regulator pogodowy FW 120 reguluje ogrzewanie i wykorzystanie podgrzewacza buforowego. Funkcje włączania instalacji solarnej są realizowane za pośrednictwem modułu solarnego ISM 1, który komunikuje się z regulatorem FW 120 poprzez system magistrali 2-przewodowej. Moduł solarny ISM 1 jest już wbudowany w zintegrowaną stację solarną podgrzewacza buforowego. Gdy regulator FW 120 jest wbudowany w urządzenie grzewcze, można wygodnie regulować instalację z lokalu mieszkalnego za pomocą regulatora zdalnego sterowania FB 10 lub opcjonalnie FB 100. Alternatywnie do regulatora sterowanego temperaturą zewnętrzną FW 120 można zastosować również regulator sterowany temperaturą pomieszczenia FR 120. Informacje o instalacjach solarnych Junkers znajdują się w prospekcie i w materiałach do projektowania Instalacje solarne ( ). Sprawdzić pojemność wodną instalacji i zwymiarować naczynie wzbiorcze (patrz strona 62) Zainstalować grupę zabezpieczeń zgodnie z DIN 1988 CerapurSolar CSW (2014/06) 13

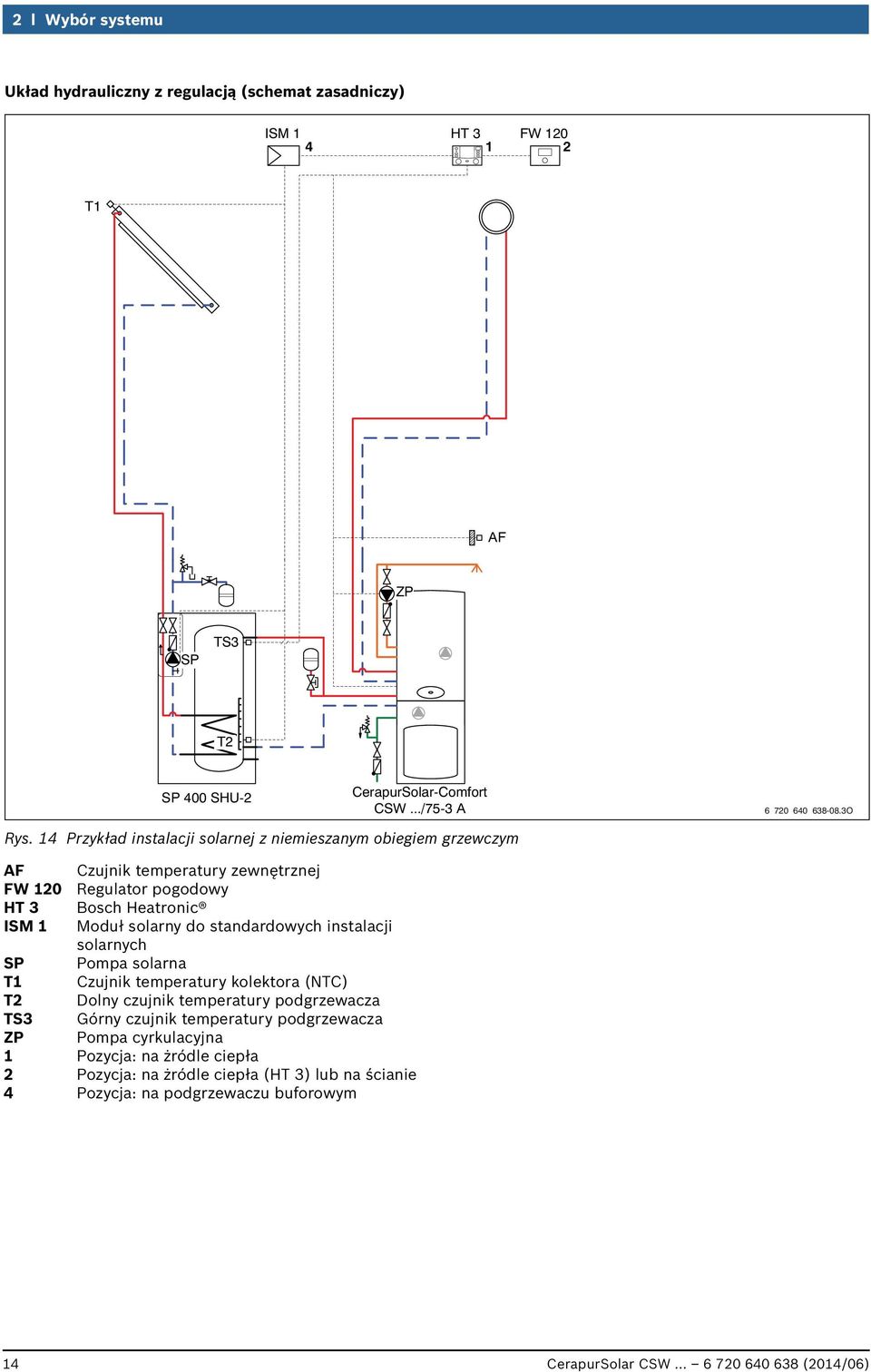

16 2 l Wybór systemu Układ hydrauliczny z regulacją (schemat zasadniczy) ISM 1 HT 3 FW T1 AF ZP SP TS3 T2 SP 400 SHU-2 CerapurSolar-Comfort CSW.../75-3 A O Rys. 14 Przykład instalacji solarnej z niemieszanym obiegiem grzewczym AF Czujnik temperatury zewnętrznej FW 120 Regulator pogodowy HT 3 Bosch Heatronic ISM 1 Moduł solarny do standardowych instalacji solarnych SP Pompa solarna T1 Czujnik temperatury kolektora (NTC) T2 Dolny czujnik temperatury podgrzewacza TS3 Górny czujnik temperatury podgrzewacza ZP Pompa cyrkulacyjna 1 Pozycja: na żródle ciepła 2 Pozycja: na żródle ciepła (HT 3) lub na ścianie 4 Pozycja: na podgrzewaczu buforowym 14 CerapurSolar CSW (2014/06)

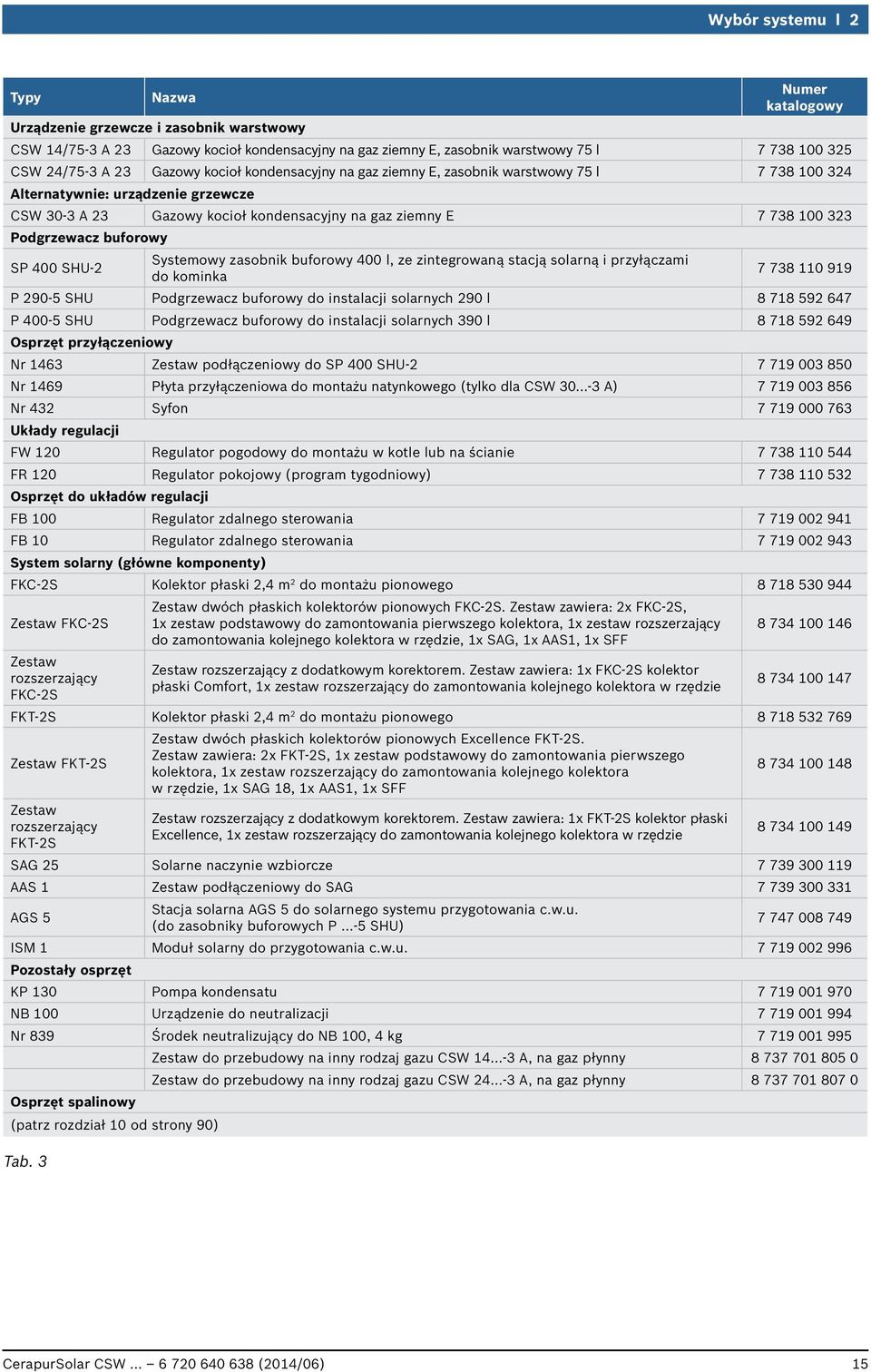

17 Wybór systemu l 2 Typy Nazwa Numer katalogowy Urządzenie grzewcze i zasobnik warstwowy CSW 14/75-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E, zasobnik warstwowy 75 l CSW 24/75-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E, zasobnik warstwowy 75 l Alternatywnie: urządzenie grzewcze CSW 30-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E Podgrzewacz buforowy SP 400 SHU-2 Systemowy zasobnik buforowy 400 l, ze zintegrowaną stacją solarną i przyłączami do kominka P SHU Podgrzewacz buforowy do instalacji solarnych 290 l P SHU Podgrzewacz buforowy do instalacji solarnych 390 l Osprzęt przyłączeniowy Nr 1463 Zestaw podłączeniowy do SP 400 SHU Nr 1469 Płyta przyłączeniowa do montażu natynkowego (tylko dla CSW A) Nr 432 Syfon Układy regulacji FW 120 Regulator pogodowy do montażu w kotle lub na ścianie FR 120 Regulator pokojowy (program tygodniowy) Osprzęt do układów regulacji FB 100 Regulator zdalnego sterowania FB 10 Regulator zdalnego sterowania System solarny (główne komponenty) FKC-2S Kolektor płaski 2,4 m 2 do montażu pionowego Zestaw FKC-2S Zestaw dwóch płaskich kolektorów pionowych FKC-2S. Zestaw zawiera: 2x FKC-2S, 1x zestaw podstawowy do zamontowania pierwszego kolektora, 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie, 1x SAG, 1x AAS1, 1x SFF Zestaw rozszerzający FKC-2S Zestaw rozszerzający z dodatkowym korektorem. Zestaw zawiera: 1x FKC-2S kolektor płaski Comfort, 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie FKT-2S Kolektor płaski 2,4 m 2 do montażu pionowego Zestaw FKT-2S Zestaw dwóch płaskich kolektorów pionowych Excellence FKT-2S. Zestaw zawiera: 2x FKT-2S, 1x zestaw podstawowy do zamontowania pierwszego kolektora, 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie, 1x SAG 18, 1x AAS1, 1x SFF Zestaw rozszerzający FKT-2S Zestaw rozszerzający z dodatkowym korektorem. Zestaw zawiera: 1x FKT-2S kolektor płaski Excellence, 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie SAG 25 Solarne naczynie wzbiorcze AAS 1 Zestaw podłączeniowy do SAG AGS 5 Stacja solarna AGS 5 do solarnego systemu przygotowania c.w.u. (do zasobniky buforowych P...-5 SHU) ISM 1 Moduł solarny do przygotowania c.w.u Pozostały osprzęt KP 130 Pompa kondensatu NB 100 Urządzenie do neutralizacji Nr 839 Środek neutralizujący do NB 100, 4 kg Zestaw do przebudowy na inny rodzaj gazu CSW A, na gaz płynny Zestaw do przebudowy na inny rodzaj gazu CSW A, na gaz płynny Osprzęt spalinowy (patrz rozdział 10 od strony 90) Tab. 3 CerapurSolar CSW (2014/06) 15

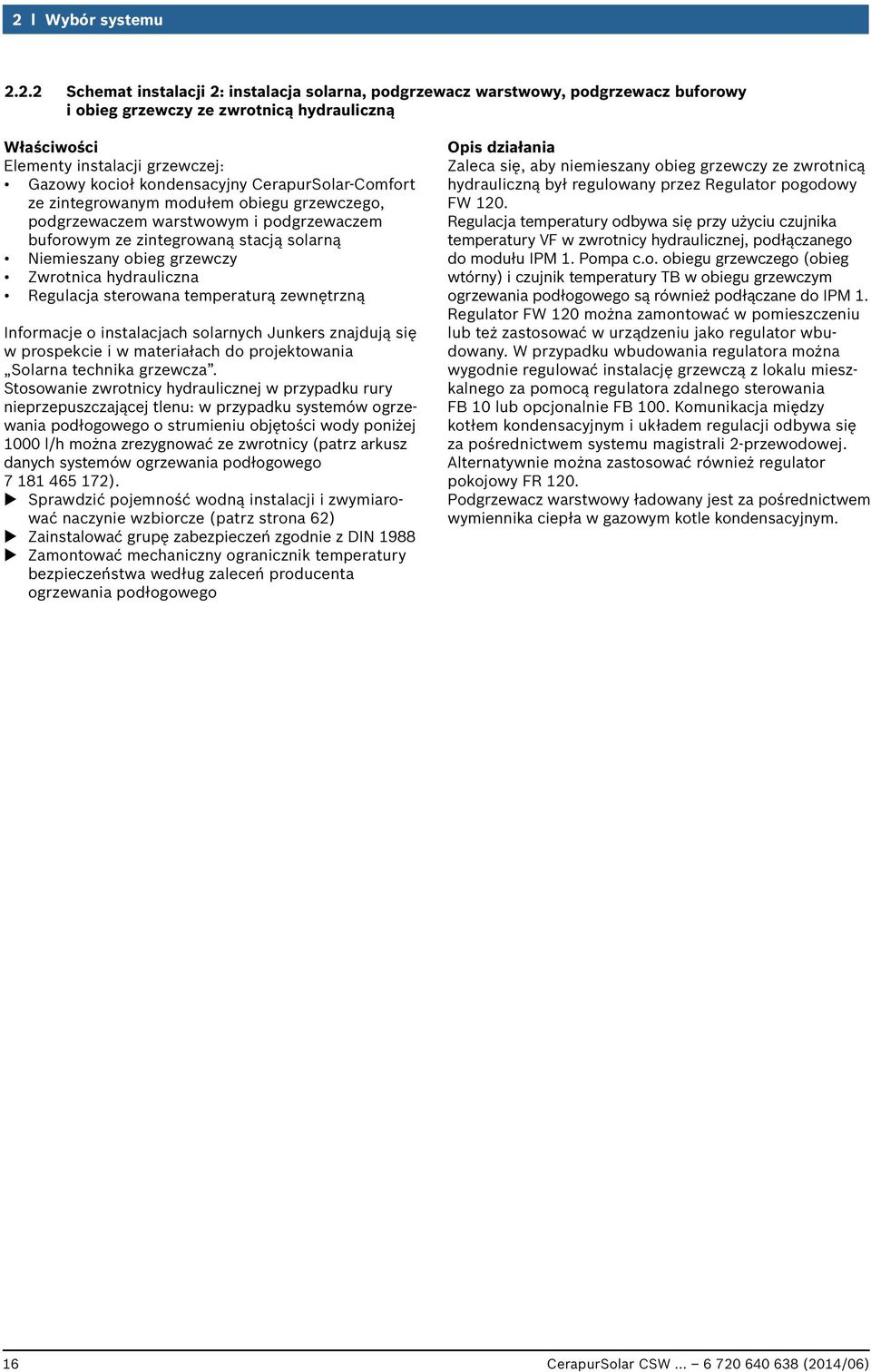

18 2 l Wybór systemu Schemat instalacji 2: instalacja solarna, podgrzewacz warstwowy, podgrzewacz buforowy i obieg grzewczy ze zwrotnicą hydrauliczną Właściwości Elementy instalacji grzewczej: gazowy kocioł kondensacyjny CerapurSolar-Comfort ze zintegrowanym modułem obiegu grzewczego, podgrzewaczem warstwowym i podgrzewaczem buforowym ze zintegrowaną stacją solarną niemieszany obieg grzewczy zwrotnica hydrauliczna Regulacja sterowana temperaturą zewnętrzną Informacje o instalacjach solarnych Junkers znajdują się w prospekcie i w materiałach do projektowania Solarna technika grzewcza. Stosowanie zwrotnicy hydraulicznej w przypadku rury nieprzepuszczającej tlenu: w przypadku systemów ogrzewania podłogowego o strumieniu objętości wody poniżej 1000 l/h można zrezygnować ze zwrotnicy (patrz arkusz danych systemów ogrzewania podłogowego ). Sprawdzić pojemność wodną instalacji i zwymiarować naczynie wzbiorcze (patrz strona 62) Zainstalować grupę zabezpieczeń zgodnie z DIN 1988 Zamontować mechaniczny ogranicznik temperatury bezpieczeństwa według zaleceń producenta ogrzewania podłogowego Opis działania Zaleca się, aby niemieszany obieg grzewczy ze zwrotnicą hydrauliczną był regulowany przez Regulator pogodowy FW 120. Regulacja temperatury odbywa się przy użyciu czujnika temperatury VF w zwrotnicy hydraulicznej, podłączanego do modułu IPM 1. Pompa c.o. obiegu grzewczego (obieg wtórny) i czujnik temperatury TB w obiegu grzewczym ogrzewania podłogowego są również podłączane do IPM 1. Regulator FW 120 można zamontować w pomieszczeniu lub też zastosować w urządzeniu jako regulator wbudowany. W przypadku wbudowania regulatora można wygodnie regulować instalację grzewczą z lokalu mieszkalnego za pomocą regulatora zdalnego sterowania FB 10 lub opcjonalnie FB 100. Komunikacja między kotłem kondensacyjnym i układem regulacji odbywa się za pośrednictwem systemu magistrali 2-przewodowej. Alternatywnie można zastosować również regulator pokojowy FR 120. Podgrzewacz warstwowy ładowany jest za pośrednictwem wymiennika ciepła w gazowym kotle kondensacyjnym. 16 CerapurSolar CSW (2014/06)

19 Wybór systemu l 2 Układ hydrauliczny z regulacją (schemat zasadniczy) ISM 1 HT 3 IPM 1 FW T1 TB T T VF P AF ZP SP TS3 T2 SP 400 SHU-2 CerapurSolar-Comfort CSW.../75-3 A O Rys. 15 Przykład instalacji solarnej z niemieszanym obiegiem grzewczym i zwrotnicą hydrauliczną AF Czujnik temperatury zewnętrznej FW 120 Regulator pogodowy HT 3 Bosch Heatronic IPM 1 Moduł do sterowania jednego obiegu grzewczego ISM 1 Moduł solarny do standardowych instalacji solarnych MF Czujnik temperatury obiegu zaworu mieszającego P Pompa c.o. (obieg wtórny) SP Pompa solarna TB Czujnik temperatury T1 Czujnik temperatury kolektora (NTC) T2 Dolny czujnik temperatury podgrzewacza TS3 Górny czujnik temperatury podgrzewacza VF Czujnik temperatury zasilania ZP Pompa cyrkulacyjna 1 Pozycja: na źródle ciepła 2 Pozycja: na źródle ciepła (HT 3) lub na ścianie 3 Pozycja: na ścianie 4 Pozycja: na podgrzewaczu buforowym CerapurSolar CSW (2014/06) 17

20 2 l Wybór systemu Typy Nazwa Numer katalogowy Urządzenie grzewcze i zasobnik warstwowy CSW 14/75-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E, zasobnik warstwowy 75 l CSW 24/75-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E, zasobnik warstwowy 75 l Alternatywnie: urządzenie grzewcze CSW 30-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E Podgrzewacz buforowy SP 400 SHU-2 Systemowy podgrzewacz buforowy 400 l, ze zintegrowaną stacją solarną i przyłączami do kominka P SHU Podgrzewacz buforowy do instalacji solarnych 290 l P SHU Podgrzewacz buforowy do instalacji solarnych 390 l Osprzęt przyłączeniowy Nr 1463 Zestaw podłączeniowy do SP 400 SHU Nr 1469 Płyta przyłączeniowa do montażu natynkowego (tylko dla CSW A) HW 50 Zwrotnica hydrauliczna HW Nr 432 Syfon Układy regulacji FW 120 Regulator pogodowy do montażu w kotle lub na ścianie FR 120 Regulator pokojowy (program tygodniowy) IPM 1 Moduł do sterowania jednego obiegu grzewczego Osprzęt do układów regulacji FB 100 Regulator zdalnego sterowania FB 10 Regulator zdalnego sterowania TB 1 Czujnik temperatury System solarny (główne komponenty) FKC-2S Kolektor płaski 2,4 m 2 do montażu pionowego Zestaw FKC-2S Zestaw dwóch płaskich kolektorów pionowych Comfort FKC-2S. Zestaw zawiera: 2x FKC- 2S; 1x zestaw podstawowy do zamontowania pierwszego kolektora; 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie; 1x SAG 18; 1x AAS1; 1x SFF Zestaw rozszerzający FKC-2S Zestaw rozszerzający z dodatkowym kolektorem. Zestaw zawiera: 1x FKC-2S; 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie FKT-2S Kolektor płaski 2,4 m 2 do montażu pionowego Zestaw FKT-2S Zestaw dwóch płaskich kolektorów pionowych Excellence FKT-2S. Zestaw zawiera: 2x FKT-2S, 1x zestaw podstawowy do zamontowania pierwszego kolektora, 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie, 1x SAG 18, 1x AAS1, 1x SFF Zestaw rozszerzający FKT-2S Zestaw rozszerzający z dodatkowym kolektorem. Zestaw zawiera: 1x FKT-2S; 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie SAG 25 Solarne naczynie wzbiorcze AAS 1 Zestaw podłączeniowy do SAG AGS 5 Stacja solarna AGS 5 do solarnego systemu przygotowania c.w.u. (do podgrzewaczy buforowych P...-5 SHU) ISM 1 Moduł solarny do przygotowania c.w.u Pozostały osprzęt KP 130 Pompa kondensatu KP NB 100 Urządzenie do neutralizacji Nr 839 Środek neutralizujący do NB 100, 4 kg Zestaw do przebudowy na inny rodzaj gazu CSW A, na gaz płynny Zestaw do przebudowy na inny rodzaj gazu CSW A, na gaz płynny Osprzęt spalinowy (patrz rozdział 10 od strony 90) Tab CerapurSolar CSW (2014/06)

21 Wybór systemu l Schemat instalacji 3: instalacja solarna, zasobnik warstwowy, podgrzewacz buforowy i dwa obiegi grzewcze Właściwości Elementy instalacji grzewczej: gazowy kocioł kondensacyjny CerapurSolar-Comfort ze zintegrowanym modułem obiegu grzewczego, zasobnikiem warstwowym i podgrzewaczem buforowym ze zintegrowaną stacją solarną niemieszany obieg grzewczy mieszany obieg grzewczy zwrotnica hydrauliczna (w zestawie do szybkiego montażu) Regulacja sterowana temperaturą zewnętrzną Informacje o instalacjach solarnych Junkers znajdują się w prospekcie i w materiałach do projektowania "Solarna technika grzewcza". Stosowanie zwrotnicy hydraulicznej w przypadku rury nieprzepuszczającej tlenu: w przypadku systemów ogrzewania podłogowego o strumieniu objętości wody poniżej 1000 l/h można zrezygnować ze zwrotnicy (patrz arkusz danych systemów ogrzewania podłogowego ). Sprawdzić pojemność wodną instalacji i zwymiarować naczynie wzbiorcze (patrz strona 62) Zainstalować grupę bezpieczeństwa zgodnie z DIN 1988 Zamontować mechaniczny ogranicznik temperatury bezpieczeństwa według zaleceń producenta ogrzewania podłogowego Opis działania Pompa c.o. (obieg pierwotny) zasila zwrotnicę hydrauliczną. Obiegi grzewcze są obsługiwane przez wtórne pompy c.o. W przypadku instalacji z dwoma obiegami grzewczymi można zastosować zestaw do szybkiego montażu. Mieszany i niemieszany obieg grzewczy można bardzo szybko i łatwo podłączyć za pomocą zestawu do szybkiego montażu HW 2 U/G-3 H. W zestawie do szybkiego montażu zamontowane są wszystkie komponenty wymagane pod względem hydraulicznym i regulacyjnym, łącznie z modułem IPM 2 do sterowania 2 obiegów grzewczych. Zestaw do szybkiego montażu podłącza się do zasilania elektrycznego za pomocą wtyczki. Komunikacja z regulatorem pogodowym FW 200 odbywa się za pośrednictwem systemu magistrali 2-przewodowej. Gdy regulator jest wbudowany w urządzenie grzewcze, do regulacji z lokalu mieszkalnego można używać regulatora zdalnego sterowania FB 10 lub opcjonalnie FB 100. Zasobnik warstwowy ładowany jest za pośrednictwem wymiennika ciepła w gazowym kotle kondensacyjnym. CerapurSolar CSW (2014/06) 19

22 2 l Wybór systemu Układ hydrauliczny z regulacją (schemat zasadniczy) ISM 1 HT 3 IPM FW T1 TB MF T T T T VF P1 M P2 M2 AF ZP SP TS3 T2 SP 400 SHU-2 CerapurSolar-Comfort CSW.../75-3 A O Rys. 16 Przykład instalacji solarnej z zestawem do szybkiego montażu i dwoma obiegami grzewczymi AF Czujnik temperatury zewnętrznej FW 200 Regulator pogodowy HT 3 Bosch Heatronic IPM 2 Moduł do sterowania dwóch obiegów grzewczych ISM 1 Moduł solarny do standardowych instalacji solarnych M2 Zawór mieszający 3-drogowy MF Czujnik temperatury obiegu zaworu mieszającego P1, P2 Pompa c.o. (obieg wtórny) SP Pompa solarna TB Czujnik temperatury T 1 Czujnik temperatury kolektora (NTC) T 2 Dolny czujnik temperatury podgrzewacza T S3 Górny czujnik temperatury podgrzewacza VF Czujnik temperatury zasilania ZP Pompa cyrkulacyjna 1 Pozycja: na źródle ciepła 2 Pozycja: na źródle ciepła (HT 3) lub na ścianie 3 Pozycja: w zestawie do szybkiego montażu 4 Pozycja: na podgrzewaczu buforowym 20 CerapurSolar CSW (2014/06)

23 Wybór systemu l 2 Typy Nazwa Numer katalogowy Urządzenie grzewcze i zasobnik warstwowy CSW 14/75-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E, zasobnik warstwowy 75 l CSW 24/75-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E, zasobnik warstwowy 75 l Alternatywnie: urządzenie grzewcze CSW 30-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E Podgrzewacz buforowy SP 400 SHU-2 Systemowy podgrzewacz buforowy 400 l, ze zintegrowaną stacją solarną i przyłączami do kominka P SHU Podgrzewacz buforowy do instalacji solarnych 290 l P SHU Podgrzewacz buforowy do instalacji solarnych 390 l Osprzęt przyłączeniowy Nr 1463 Zestaw podłączeniowy do SP 400 SHU Nr 1469 Płyta przyłączeniowa do montażu natynkowego (tylko dla CSW A) Nr 432 Syfon Układy regulacji FW 200 Regulator pogodowy do montażu w kotle lub na ścianie Osprzęt do układów regulacji FB 100 Regulator zdalnego sterowania FB 10 Regulator zdalnego sterowania System solarny (główne komponenty) FKC-2S Kolektor płaski 2,4 m 2 do montażu pionowego Zestaw FKC-2S Zestaw dwóch płaskich kolektorów pionowych Comfort FKC-2S. Zestaw zawiera: 2x FKC-2S; 1x zestaw podstawowy do zamontowania pierwszego kolektora; 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie; 1x SAG 18; 1x AAS1; 1x SFF Zestaw rozszerzający FKC-2S Zestaw rozszerzający z dodatkowym kolektorem. Zestaw zawiera: 1x FKC-2S; 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie FKT-2S Kolektor płaski 2,4 m 2 do montażu pionowego Zestaw FKT-2S Zestaw dwóch płaskich kolektorów pionowych Excellence FKT-2S. Zestaw zawiera: 2x FKT-2S, 1x zestaw podstawowy do zamontowania pierwszego kolektora, 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie, 1x SAG 18, 1x AAS1, 1x SFF Zestaw rozszerzający FKT-2S Zestaw rozszerzający z dodatkowym kolektorem. Zestaw zawiera: 1x FKT-2S; 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie SAG 25 Solarne naczynie wzbiorcze AAS 1 Zestaw podłączeniowy do SAG AGS 5 Stacja solarna AGS 5 do solarnego systemu przygotowania c.w.u. (do podgrzewaczy buforowych P...-5 SHU) ISM 1 Moduł do przygotowania c.w.u Pozostały osprzęt KP 130 Pompa kondensatu KP NB 100 Urządzenie do neutralizacji Nr 839 Środek neutralizujący do NB 100, 4 kg Zestaw do przebudowy na inny rodzaj gazu CSW A, na gaz płynny Zestaw do przebudowy na inny rodzaj gazu CSW A, na gaz płynny Osprzęt spalinowy (patrz rozdział 10 od strony 90) Tab. 5 CerapurSolar CSW (2014/06) 21

24 2 l Wybór systemu Schemat instalacji 4: instalacja solarna, zasobnik warstwowy, podgrzewacz buforowy, kominek z płaszczem wodnym i dwa obiegi grzewcze Właściwości Elementy instalacji grzewczej: gazowy kocioł kondensacyjny CerapurSolar-Comfort ze zintegrowanym modułem obiegu grzewczego i zasobnikiem warstwowym systemowy podgrzewacz buforowy SP 400 SHU-2 ze zintegrowanymi przyłączami do drugiego źródła ciepła kominek z płaszczem wodnym 1 niemieszany obieg grzewczy 1 mieszany obieg grzewczy zwrotnica hydrauliczna (w zestawie do szybkiego montażu) Regulacja pogodowa Moc płaszcza wodnego kominka może wynosić maksymalnie 7 kw. Sprawdzić pojemność wodną instalacji i zwymiarować naczynie wzbiorcze (patrz strona 62) Zainstalować grupę bezpieczeństwa zgodnie z DIN 1988 Opis działania Dodatkowo obok instalacji solarnej, do ładownia podgrzewacza buforowego można stosować również kominek z płaszczem wodnym. Wymagany jest do tego systemowy podgrzewacz buforowy SP 400 SHU-2. W przypadku instalacji z dwoma obiegami grzewczymi można zastosować zestaw do szybkiego montażu. Mieszany i niemieszany obieg grzewczy można bardzo szybko i łatwo podłączyć za pomocą zestawu do szybkiego montażu HW 2 U/G-3 H. W zestawie do szybkiego montażu zamontowane są wszystkie komponenty wymagane pod względem hydraulicznym i regulacyjnym, łącznie z modułem IPM 2 do sterowania 2 obiegów grzewczych. Zestaw do szybkiego montażu podłącza się do zasilania elektrycznego za pomocą wtyczki. Zasobnik warstwowy ładowany jest za pośrednictwem wymiennika ciepła w gazowym kotle kondensacyjnym. Regulator pogodowy FW 200 reguluje ogrzewanie. Gdy regulator FW 200 jest wbudowany w urządzenie grzewcze, można wygodnie regulować instalację z lokalu mieszkalnego za pomocą regulatora zdalnego sterowania FB 10 lub opcjonalnie FB CerapurSolar CSW (2014/06)

25 Wybór systemu l 2 Układ hydrauliczny z regulacją (schemat zasadniczy) ISM 1 4 HT 3 1 IPM 2 5 FW CKO 2 T1 TB T T T T MF VF P M P MI ZP AF T T T T SP 400 SHU-2 + CSW../75... RLG KO O Rys. 17 Przykład instalacji solarnej z zestawem do szybkiego montażu, kominkiem i dwoma obiegami grzewczymi AF Czujnik temperatury zewnętrznej AGS Stacja solarna CKO Regulacja kominka (do zapewnienia na miejscu) FW 200 Regulator pogodowy HT 3 Bosch Heatronic IPM 2 Moduł do sterowania dwóch obiegów grzewczych ISM 1 Moduł solarny do zwykłych instalacji solarnych KO Kominek (do zapewnienia na miejscu) MI Zawór mieszający 3-drogowy MF Czujnik temperatury obiegu zaworu mieszającego P Pompa c.o. (obieg wtórny) RLG Zespół urządzeń powrotu TB Czujnik temperatury T1 Czujnik temperatury kolektora (NTC) VF Czujnik temperatury zasilania ZP Pompa cyrkulacyjna 1 Pozycja: na źródle ciepła 2 Pozycja: na źródle ciepła (HT 3) lub na ścianie 4 Pozycja: na stacji solarnej 5 Pozycja: na ścianie CerapurSolar CSW (2014/06) 23

26 2 l Wybór systemu Typy Nazwa Numer katalogowy Urządzenie grzewcze i zasobnik warstwowy CSW 14/75-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E, zasobnik warstwowy 75 l CSW 24/75-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E, zasobnik warstwowy 75 l Alternatywnie: urządzenie grzewcze CSW 30-3 A 23 Gazowy kocioł kondensacyjny na gaz ziemny E Podgrzewacz buforowy SP 400 SHU-2 Systemowy podgrzewacz buforowy 400 l, ze zintegrowaną stacją solarną i przyłączami do kominka P SHU Podgrzewacz buforowy do instalacji solarnych 290 l P SHU Podgrzewacz buforowy do instalacji solarnych 390 l Osprzęt przyłączeniowy Nr 1469 Płyta przyłączeniowa do montażu natynkowego (tylko dla CSW A) Nr 432 Syfon Układy regulacji FW 200 Regulator pogodowy do montażu w kotle lub na ścianie Osprzęt do układów regulacji FB 100 Regulator zdalnego sterowania FB 10 Regulator zdalnego sterowania Kominek z płaszczem wodnym Maks. moc cieplna 7 kw w części wodnej (zapewnia użytkownik) Osprzęt do kominka RLG Zespół urządzeń powrotu do 30 kw (zapewnia użytkownik) System solarny (główne komponenty) FKC-2S Kolektor płaski 2,4 m 2 do montażu pionowego Zestaw FKC-2S Zestaw dwóch płaskich kolektorów pionowych Comfort FKC-2S. Zestaw zawiera: 2x FKC-2S; 1x zestaw podstawowy do zamontowania pierwszego kolektora; 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie; 1x SAG 18; 1x AAS1; 1x SFF Zestaw rozszerzający FKC-2S Zestaw rozszerzający z dodatkowym kolektorem. Zestaw zawiera: 1x FKC-2S; 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie FKT-2S Kolektor płaski 2,4 m 2 do montażu pionowego Zestaw FKT-2S Zestaw dwóch płaskich kolektorów pionowych Excellence FKT-2S. Zestaw zawiera: 2x FKT-2S, 1x zestaw podstawowy do zamontowania pierwszego kolektora, 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie, 1x SAG 18, 1x AAS1, 1x SFF Zestaw rozszerzający FKT-26 Zestaw rozszerzający z dodatkowym kolektorem. Zestaw zawiera: 1x FKT-2S; 1x zestaw rozszerzający do zamontowania kolejnego kolektora w rzędzie SAG 25 Solarne naczynie wzbiorcze AAS 1 Zestaw podłączeniowy do SAG AGS 5 Stacja solarna AGS 5 solarnego systemu przygotowania c.w.u. (do podgrzewacza buforowego P...-5 SHU) ISM 1 Moduł solarny do przygotowania c.w.u Pozostały osprzęt KP 130 Pompa kondensatu KP NB 100 Urządzenie do neutralizacji Nr 839 Środek neutralizujący do NB 100, 4kg SF 4 Czujnik temperatury w podgrzewaczu Zestaw do przebudowy na inny rodzaj gazu CSW A, na gaz płynny Osprzęt spalinowy (patrz rozdział 10 od strony 90) Tab CerapurSolar CSW (2014/06)

27 Wybór systemu l Schematy instalacji z istniejącym na miejscu podgrzewaczem buforowym Schemat instalacji 5: instalacja solarna, zasobnik warstwowy, istniejący podgrzewacz buforowy i obieg grzewczy Właściwości Elementy instalacji grzewczej: gazowy kocioł kondensacyjny CerapurSolar-Comfort ze zintegrowanym modułem obiegu grzewczego i zasobnikiem warstwowym istniejący podgrzewacz buforowy stacja solarna grupa solarna ze zintegrowanym wymiennikiem ciepła niemieszany obieg grzewczy Regulacja pogodowa Informacje o instalacjach solarnych Junkers znajdują się w prospekcie i w materiałach do projektowania "Solarna technika grzewcza". Sprawdzić pojemność wodną instalacji i zwymiarować naczynie wzbiorcze (patrz strona 62) Zainstalować grupę bezpieczeństwa zgodnie z DIN 1988 Opis działania Podgrzewacz buforowy bez zintegrowanej stacji solarnej może być brany pod uwagę, gdy wymagana jest większa pojemność podgrzewacza lub gdy w przypadku modernizacji instalacji grzewczej ma być w dalszym ciągu stosowany istniejący podgrzewacz buforowy. Wykonuje się wówczas połączenie instalacji solarnej ze stacją solarną i grupą solarną ze zintegrowanym wymiennikiem ciepła (SBT). Zasobnik warstwowy ładowany jest za pośrednictwem wymiennika ciepła w gazowym kotle kondensacyjnym. W stacji solarnej zawarte są istotne elementy hydrauliczne obiegu solarnego. Grupa solarna SBT zawiera wymiennik ciepła do rozdzielenia obiegu solarnego i grzewczego oraz wymaganą pompę. Regulator pogodowy FW 200 reguluje ogrzewanie i wykorzystanie podgrzewacza buforowego. Funkcje włączania instalacji solarnej są realizowane za pośrednictwem modułu solarnego ISM 2, który komunikuje się z regulatorem FW 200 poprzez system magistrali 2-przewodowej. Moduł solarny ISM 2 jest wbudowany w stację solarną. Gdy regulator FW 200 jest wbudowany w urządzenie grzewcze, można wygodnie regulować instalację z lokalu mieszkalnego za pomocą regulatora zdalnego sterowania FB 10 lub opcjonalnie FB 100. Jeśli w odróżnieniu od widoku przedstawionego na rysunku 18 dostępny jest odpowiednio duży pojemnościowy podgrzewacz wody ze zintegrowaną wężownicą grzejną, można go wykorzystywać jako podgrzewacz buforowy. W tym przypadku nie jest wymagana grupa solarna SBT i funkcję stacji solarnej może pełnić urządzenie AGS 5 + ISM 1. CerapurSolar CSW (2014/06) 25
