1 InSight L100 Unikatowy skaner CMM łączący produktywność i dokładność NIKON METROLOGY I VISION BEYOND PRECISION

2 To jest Nikon... Skaner laserowy InSight L100 oferuje najlepsze możliwe połączenie szybkości, dokładności i łatwości użytkowania. Nadaje się zarówno do pomiaru powierzchni jak i inspekcji elementów. InSight L100 w szybki sposób zbiera dane pomiarowe i pozwala wygenerować precyzyjne porównanie Część-do-CAD nawet na błyszczących lub wielomateriałowych powierzchniach. 2 InSight L100 bazuje na 20-letnim doświadczeniu w dziedzinie metrologii optycznej. InSight L100 jest potwierdzeniem pozycji Nikon Metrology jako lidera w dziedzinie skanowania laserowego na maszynach współrzędnościowych.

3 InSight L100 Wyższa produktywność Lepsze zrozumienie Szybsze decyzje Super jakość produktu 3

4 8 POWODÓW ABY WYBRAĆ METROLOGIĘ LEPSZY WGLĄD W ODCHYŁKI Kolorowe raporty części/powierzchni/profili funkcja zapewnia w sposób wizualny szczegółowe informacje o zgodności produktu Pozwala na szybsze podejmowanie decyzji i właściwych działań Rezultaty w krótszym czasie i szybsze wprowadzenie na rynek Skraca przestoje produkcyjne poprzez szybsze rozwiązywanie problemów UŁATWONA KOMUNIKACJA Obraz jest warty tysiąc liczb Łatwe do zinterpretowania raporty graficzne Wymiana wyników z pracownikami wewnętrznymi oraz dostawcami PRODUKTYWNA INSPEKCJA Skanery laserowe zbierają więcej danych w krótszym czasie Szybsze mierzenie elementu dzięki mniejszej ilości ruchów maszyny Łatwe programowanie off-line bazujące na rysunkach CAD ZWIĘKSZENIE MOŻLIWOŚCI TWOJEJ MASZYNY CMM Ulepszenie maszyny do wszechstronnego stykowego oraz bezstykowego systemu Modernizacja obecnego kontrolera oraz oprogramowania Zestawy modernizujące są dostępne dla większości kontrolerów CMM 4

5 BEZSTYKOWĄ POMIAR MIĘKKICH I KRUCHYCH ELEMENTÓW Pomiar delikatnych powierzchni które nie mogą być dotykane Bez deformacji miękkich materiałów takich jak pianki, guma,membrany itp. Skanowanie każdego elementu nawet czarnych i błyszczących powierzchni LEPSZA JAKOŚĆ DANYCH Brak problemów typowych dla pomiaru stykowego - Brak błędów kompensacji końcówki - Duża liczba punktów pomiarowych pozwala na lepsze wyodrębnienie cech i płaszczyzn odniesienia w porównaniu do kilku punktów w przypadku pomiarów stykowych Pomiar powierzchni złożonych z drobnych szczegółów ANALIZA W DOWOLNEJ CHWILI Wykonywanie dodatkowej analizy istniejących danych bez dostępności części Łatwe porównywanie wyników z kilku pomiarów Ponowne wykorzystywanie istniejących danych w celu przyśpieszenia rozwoju nowych modeli Inżynieria odwrotna lub modyfikacji części w celu uzyskania aktualnych modeli CAD REDUKCJA KOSZTÓW Wirtualny montaż indywidualnie mierzonych części Skanowanie laserowe pozwala uniknąć drogiego sprawdzania urządzeń Redukcja programowania(online) i minimalizacja czasu pomiaru 5

6 SKANER LASEROWY INSIGHT L100 SUPER SZYBKIE ZBIERANIE DANYCH InSIght L100 jest idealnym rozwiązaniem do kontroli większych elementów, gdzie wydajność jest kluczowa, ale chcemy jednocześnie zachować najwyższą dokładność. Zakres 100 mm w połączeniu ze zwiększonymi prędkościami pomiaru skutkują wydajnością pomiarową nieosiągalną do tej pory przez maszyny pomiarowe. UCHWYCIĆ DROBNE SZCZEGÓŁY InSight L100 jest wyposażony w wysokiej jakości optykę Nikon przeznaczoną do skanowania laserowego. W połączeniu z kamerą o wysokiej rozdzielczości daje to rozdzielczość punktową 42 mikrometrów i najlepszą na rynku jakości danych, umożliwiającą zbieranie nawet najdrobniejszych szczegółów i krawędzi. InSight L100 ma wyjątkowo mały błąd próbkowania 6,5 µm, który jest miarą poziomu szumów skanera, umożliwiając dostarczanie gładkich skanów i wysokiego poziomu szczegółowości.. 50 mm 100 mm 50 cm 2 powierzchnia skanowania w sekundę(rozmiar prążka= 0.5 mm) DOKŁADNY POMIAR ELEMENTÓW InSight L100 doskonale nadaje się do pomiarów powierzchni i elementów geometrii. Dzięki niskiemu poziomowi szumów i wysokiej rozdzielczości pomiaru punktu, uzyskiwana dokładność jest bliska dokładności sondy stykowej. POMIAR TRUDNYCH POWIERZCHNI Czwarta generacja Enhanced Sensor Performance (ESP4) dostosowuje intensywność lasera dla każdego punktu w linii skanowania, w zależności od koloru i materiału, szybciej niż kiedykolwiek. Sprawia to, że pomiar wielomateriałowych elementów o zmiennej połyskliwości powierzchni jest łatwy, szybki i nie wymaga matowienia powierzchni mierzonej. 6

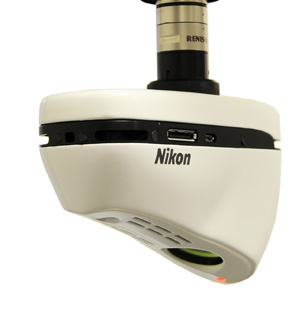

7 BEZ KOMPROMISÓW W PRĘDKOŚCI I DOKŁADNOŚCI Obrót A-kąta PH10 do 105 Wbudowany adapter rotacji Gotowe natychmiast Skanowanie z prędkością ptk/s Doskonały do skanowania detali Oprogramowanie aktualizowanie przez USB Najlepszy w klasie błąd próbkowania-6.5 µm Wysokiej jakości soczewka Nikon 100mm pole widzenia Pełny wskaźnik FOV ŁATWY W UŻYCIU Nowa projekcja pola widzenia zapewnia użytkownikowi jasną informację o tym czy skaner jest optymalnie ustawiony. WIĘKSZE MOŻLIWOŚCI POMIAROWE Zintegrowane opatentowane mocowanie pozwala na obrót skanera wokół własnej osi co 30 do 90. Jest to szczególnie ważne przy pomiarze łopatek turbin oraz przy elementach o pionowo zorientowanych cechach i krawędziach. InSight L100 umożliwia również wychylenie do kąta 105 w głowicy PH10 dając możliwość dostępu do niedostępnych wcześniej miejsc połączony z 90 nachyleniem 7

8 SPECYFIKACJA 1 2 Błąd próbkowania(mpep) µm Błąd przestrzenny(mpe AL) 2 6 µm ISO µm Szybkość skanowania ptk/s Rozdzielczość Maks. 42 µm Maks. szerokość pola widzenia 110 mm Głębokość pola widzenia 60 mm Min. pola widzenia 105 mm Klasa lesera 2 Zwiększona wydajność lasera ESP4 Filtr światła dziennego Test Nikon Metrology porównywalny do EN/ISO Test Nikon Metrology porównywalny do EN/ISO , dla CMM z dokładnością 2 µm+l/350 lub lepszą InSight L100 Skanowanie laserowe powyżej oczekiwań LASER RADIATION DO NOT STARE INTO THE BEAM CLASS 2 LASER PRODUCT Max output = 1.65 mw 660 nm 1 mw 635 nm IEC Edition Read instruction manual before use US ; ; ; ; ; ; ; ; RE43895; EP ; ; ; ; ; Other intl. / pending patents Complies with 21 CFR and , Laser Notice No. 50 dated June 24, mm 60 mm L100_EN_0415 Copyright Nikon Metrology NV All rights reserved. The materials presented here are summary in nature, subject to change and intended for general information only. NIKON METROLOGY NV Geldenaaksebaan 329 B-3001 Leuven, Belgium phone: fax: Sales.NM@nikon.com NIKON CORPORATION Shinagawa Intercity Tower C, , Konan, Minato-ku, Tokyo Japan phone: fax: Centrum Prezentacji i Pomiarów ul. Kupiecka Warszawa Tel marekting@smart-solutions.pl Centrum Prezentacji 3D Wydział Mechaniczny PK al. Jana Pawła II Kraków Centrum Prezentacji i Pomiarów Wrocławski Park Technologiczny Ul. Duńska 13, Wrocław Translation by Smart Solutions All right reserved. More offices and resellers at
