1 Carl Zeiss Sp. z o.o. Metrologia Przemysłowa Z a p r o s z e n i e n a W a r s z t a t y M i k o ł ó w W a r s z a w a Temat: AUKOM Level 1 Zapraszamy wszystkich użytkowników maszyn pomiarowych na profesjonalne szkolenie w nowoczesnym centrum pomiarowym. Warsztaty obejmują: 5 dni szkolenia (5 x 8h) w godzinach od 8:00 16:00 Wydanie certyfikatu dla każdego uczestnika szkolenia Posiłek podczas każdego dnia szkolenia Koszt 5-dniowego szkolenia wraz z egzaminem: 4975,00 PLN Netto za jednego uczestnika Miejsce: Laboratorium Carl Zeiss w Warszawie Laboratorium Carl Zeiss w Mikołowie Carl Zeiss Sp. z o.o. Metrologia Przemysłowa ul. Łopuszańska 32, Warszawa Centrum Pomiarów Współrzędnościowych w Mikołowie ul. Wyzwolenia 26, Mikołów
2 U1-0-F1 AUKOM Poziom 1 AUKOM 3 CMM Metrologia współrzędnościowa AUKOM MW Manadzerskie Warsztaty AUKOM GD&T Geometryczne Wymiarowanie i Tolerowanie AUKOM 2 CMM Metrologia współrzędnościowa AUKOM 2 Form Pomiar błędów kształtu AUKOM 2 CT Tomografia komputerowa AUKOM 1 Podstawowy Certyfikowany Podstawowy Poziom Szkolenia w Metrologii Przemysłowej LM1-00_EN_008.PPT
3 AUKOM Poziom 1 Zawartość U1-0-F Wielkości i jednostki miar 1-2 Układy współrzędnych 2-D i 3-D 1-3 Współrzędnościowe Maszyny Pomiarowe (CMM) 1-4 Głowice pomiarowe 1-5 Podstawy metrologii współrzędnościowej 1-6 Tolerowanie wymiarów 1-7 Elementy geometryczne 1-8 Konstrukcje elementów geometrycznych 1-9 Przygotowanie pomiarów 1-10 Wybór trzpieni pomiarowych i ich kwalifikacja 1-11 Pomiary 1-12 Analiza pomiarów 1-13 Planowanie kontroli 1-14 Dokumentacja i zarządzanie jakością LM1-00_EN_008.PPT

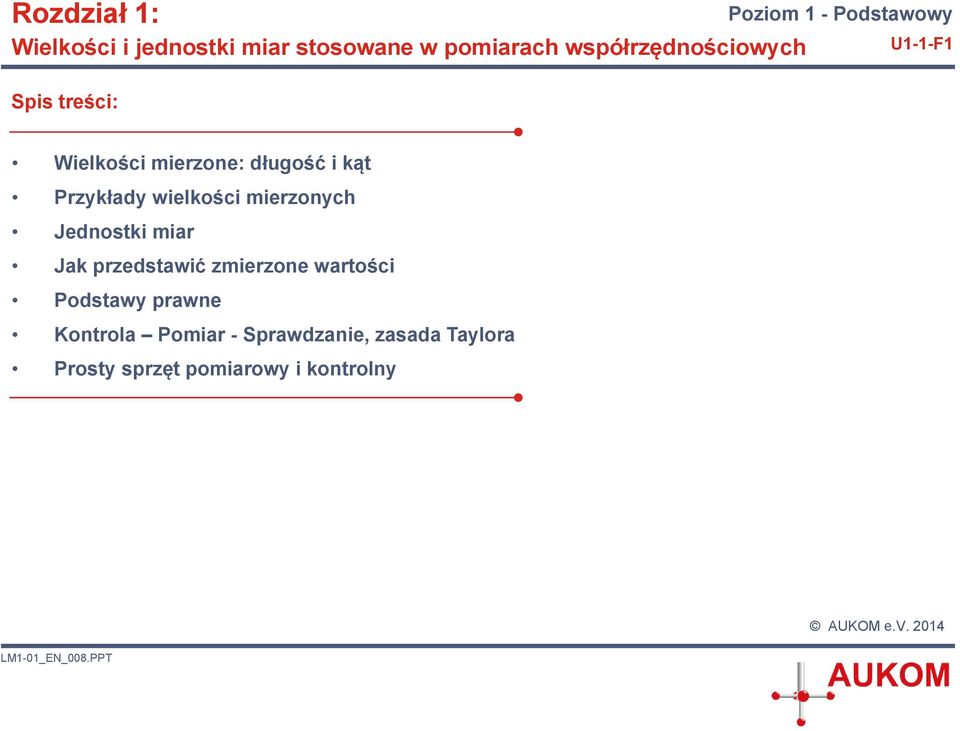

4 Rozdział 1: Wielkości i jednostki miar stosowane w pomiarach współrzędnościowych U1-1-F1 Wielkości mierzone: długość i kąt Przykłady wielkości mierzonych Jednostki miar Jak przedstawić zmierzone wartości Podstawy prawne Kontrola Pomiar - Sprawdzanie, zasada Taylora Prosty sprzęt pomiarowy i kontrolny LM1-01_EN_008.PPT
5 Rozdział 2: Układy współrzędnych U1-2-F1 Określenie położenia na płaszczyźnie Płaszczyzna rysunku Układ współrzędnych kartezjańskich i osie Punkt w układzie współrzędnych Kwadranty (ćwiartki) w układzie kartezjańskim Współrzędne biegunowe Układ współrzędnych kartezjańskich w przestrzeni Reguła prawej ręki Określenie położenia punktów w przestrzeni Układ współrzędnych walcowych Układ współrzędnych sferycznych (kulistych) Przesunięcia układu współrzędnych Obroty układu współrzędnych Transformacja punktów z jednego układu współrzędnych do innego LM1-02_EN_008.PPT
6 Rozdział 3: Współrzędnościowe maszyny pomiarowe CMM U1-3-F1 Rozwój współrzędnościowych maszyn pomiarowych Wybór systemu pomiarowego Budowa współrzędnościowych maszyn pomiarowych Rodzaje współrzędnościowych maszyn pomiarowych Mostowe Portalowe Wysięgnikowe Wspornikowe Rodzaje maszyn do pomiaru kształtu Maszyny z obrotowym stołem Maszyny z obrotowym wrzecionem Dokładność współrzędnościowych maszyn pomiarowych (CMM) Badania odbiorcze CMM LM1-03_EN_008.PPT
7 Rozdział 4: Głowice pomiarowe U1-4-F1 Przegląd: Głowice pomiarowe stykowe: Impulsowe głowice pomiarowe Mierzące (skanujące) głowice pomiarowe Głowice pomiarowe optyczne (bezstykowe): Z sensorem do przetwarzania obrazu Z sensorem odległości LM1-04_EN_008.PPT
8 Rozdział 5: Podstawy - Metrologia U1-5-F1 Podstawowe zasady metrologii współrzędnościowej Pomiar elementów geometrycznych Pomiar powierzchni swobodnych Nominalna geometria Rzeczywista geometria Zaobserwowana geometria Skojarzona geometria Wymiary i tolerancje wymiarów Przegląd: Tolerancje geometryczne LM1-05_EN_008.PPT
9 Rozdział 6: Tolerowanie wymiarów U1-6-F1 Zawartość: Symbole Klasy tolerancji ISO Rodzaje pasowań Tolerancje ogólne wymiarów LM1-06_EN_008.PPT

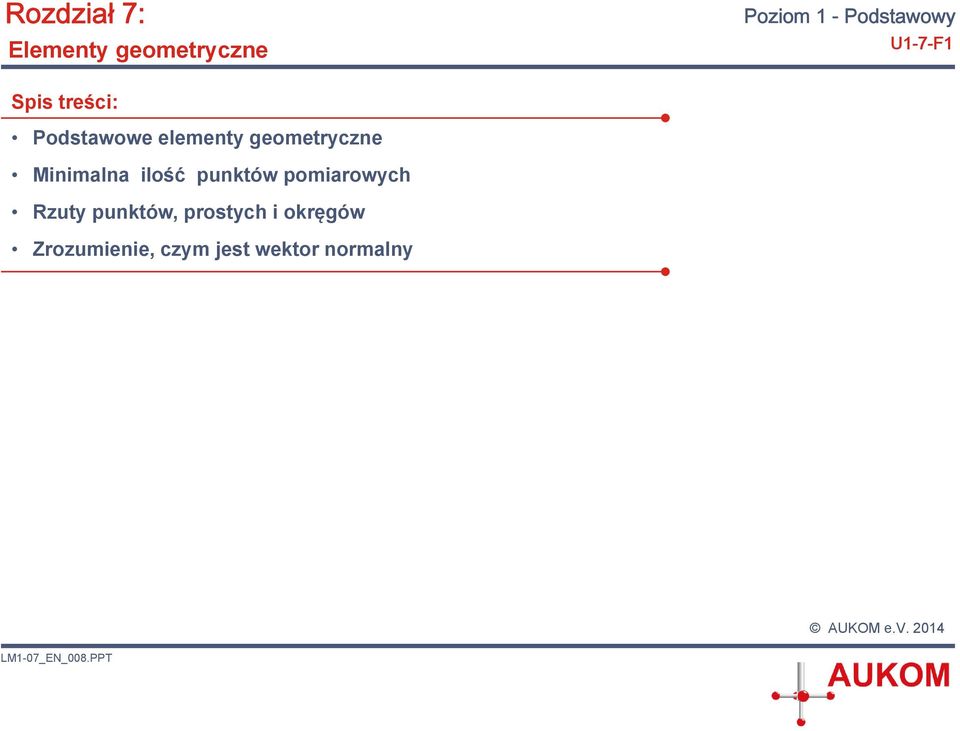

10 Rozdział 7: Elementy geometryczne U1-7-F1 Podstawowe elementy geometryczne Minimalna ilość punktów pomiarowych Rzuty punktów, prostych i okręgów Zrozumienie, czym jest wektor normalny LM1-07_EN_008.PPT
11 Rozdział 8: Konstrukcje geometryczne U1-8-F1 Obliczanie odległości i kątów z dwóch elementów geometrycznych. Obliczenie nowych elementów geometrycznych z ( przecięcia i symetrii) dwóch elementów geometrycznych. Obliczenie nowych elementów geometrycznych z wielu elementów geometrycznych (konstrukcje). LM1-08_EN_008.PPT

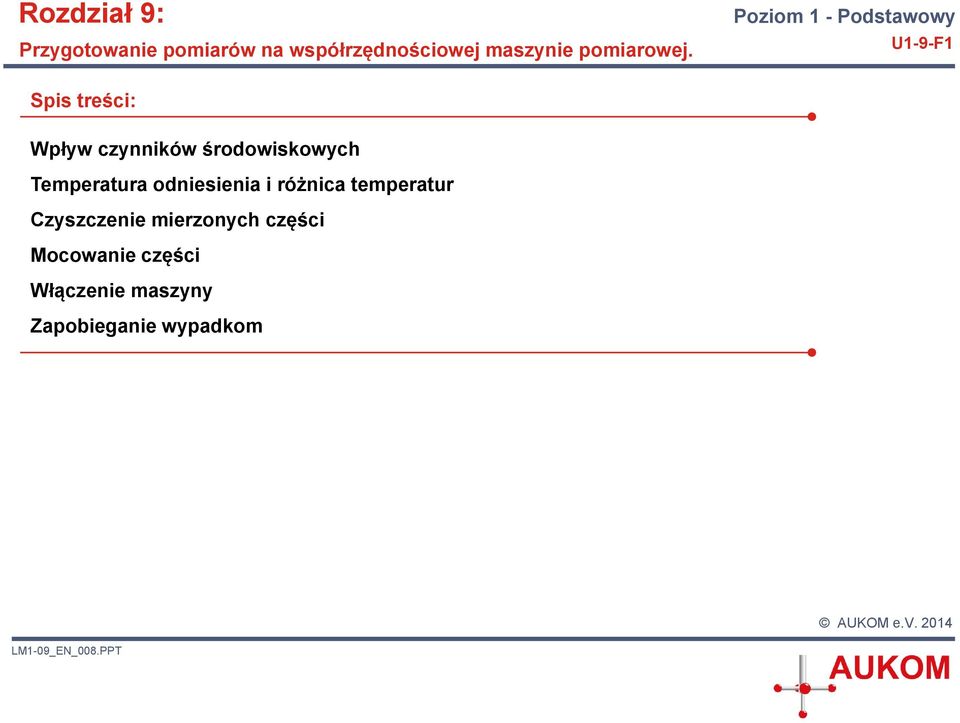

12 Rozdział 9: Przygotowanie pomiarów na współrzędnościowej maszynie pomiarowej. U1-9-F1 Wpływ czynników środowiskowych Temperatura odniesienia i różnica temperatur Czyszczenie mierzonych części Mocowanie części Włączenie maszyny Zapobieganie wypadkom LM1-09_EN_008.PPT
13 Rozdział 10: Wybór trzpieni pomiarowych i kwalifikacja U1-10-F1 Wybór odpowiedniej głowicy Wybór odpowiednich trzpieni lub sensorów optycznych Kwalifikacja trzpieni Określenie przesunięcia (offsetu) głowic dla wielogłowicowych maszyn. Postępowanie w przypadku błędu spowodowanego złą kwalifikacją Korekcja promienia końcówki trzpienia dla głowic stykowych Minimalna struktura powierzchni możliwa do detekcji -głowice stykowe: kulka końcówki jako filtr mechaniczny -głowice optyczne: rozdzielczość LM1-10_EN_008.PPT

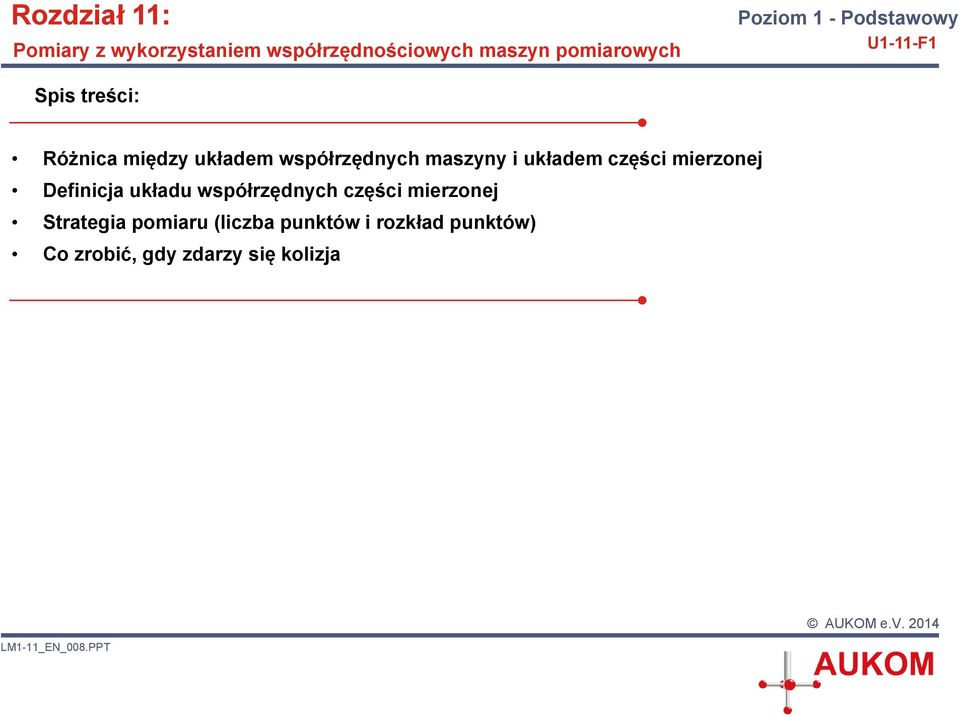

14 Rozdział 11: Pomiary z wykorzystaniem współrzędnościowych maszyn pomiarowych U1-11-F1 Różnica między układem współrzędnych maszyny i układem części mierzonej Definicja układu współrzędnych części mierzonej Strategia pomiaru (liczba punktów i rozkład punktów) Co zrobić, gdy zdarzy się kolizja LM1-11_EN_008.PPT

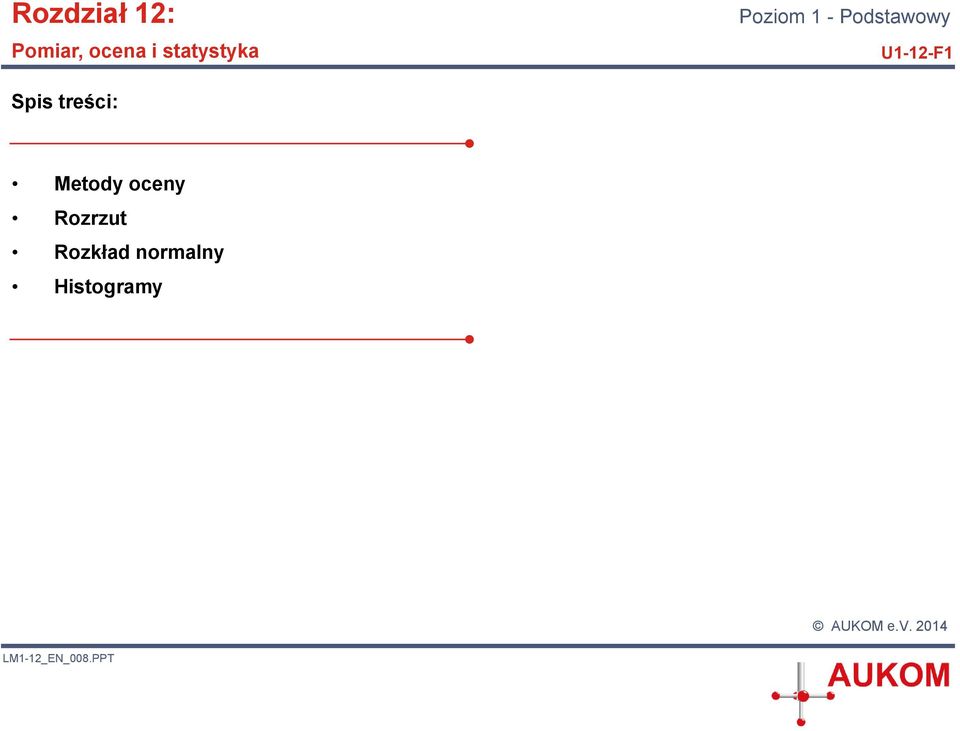

15 Rozdział 12: Pomiar, ocena i statystyka U1-12-F1 Metody oceny Rozrzut Rozkład normalny Histogramy LM1-12_EN_008.PPT
16 Rozdział 13: Planowanie kontroli U1-13-F1 W pełni zdefiniowana charakterystyka (w tym: cel pomiaru, rodzaj produkcji, funkcja części, rodzaje cech) Planowanie kontroli Wpływ odchyłek kształtu na pomiary Identyfikacja cech LM1-13_EN_008.PPT
17 Rozdział 14: Dokumentacja i zarządzanie jakością U1-14-F1 Definicja pojęcia: Co to jest jakość? Normy zarządzania jakością Struktura dokumentacji metrologicznej Prowadzenie kart kontroli jakości Współpraca między działem konstrukcyjnym, produkcją i kontrolą jakości LM1-14_EN_008.PPT
