1 Systemy fotowoltaiczne alternatywne źródło energii Mgr inż. Artur Pawelec STARACHOWICE 30 maj 2014

2 Przebieg prezentacji: 1. Wprowadzenie czy są warunki dla PV? 2. Budowa, rodzaje i parametry modułów fotowoltaicznych oraz wpływ zewnętrznych czynników na ich sprawność. 3. Projektowanie systemów fotowoltaicznych aspekty praktyczne (montaż, dopasowanie parametrów, maksymalizacja uzysków energii). 4. Popełniane błędy przy projektowaniu. 5. Procedury prawne i administracyjne wymagane do budowy i użytkowania instalacji fotowoltaicznych. 6. Systemy wsparcia finansowego fotowoltaiki w świetle nowego projektu ustawy OZE.

3 Przykładowa instalacja z Wierzchosławic Fotowoltaika wiąże się z najkrótszym cyklem uruchomienia inwestycji

4 Przykładowa instalacja dachowa Politechnika Świętokrzyska Technologia jest przyjazna środowisku naturalnemu ponieważ nie oddziałuje na nie.

5

6

7 Budowa, rodzaje i parametry modułów fotowoltaicznych oraz wpływ zewnętrznych czynników na ich sprawność.

8

9 Moduł PV

10 MODUŁY FOTOWOLTAICZNE KRZEMOWE Moduł monokrystaliczny Moduł polikrystaliczny (multikrystaliczny) Moduł amorficzny (a-si)

11 CHARAKTERYSTYKA I-V OGNIWA

12

13

14 Projektowanie systemów fotowoltaicznych aspekty praktyczne (montaż, dopasowanie parametrów, maksymalizacja uzysków energii).

15 Instalacja PV

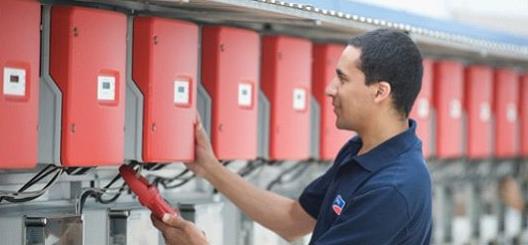

16 Sunny Boy Sunny Mini Central Sunny Tower Klasyfikacja inwerterów: Ilość faz=> 1 fazowe, 3 fazowe Transformator => z lub bez Centralny => tak lub rozproszony Max napięcie => V Sunny Tripower Ilość MPP => 1 lub 2 Moc => 1, kw Sunny Central 16

17 Kontenerowy inwerter centralny składa się z trzech komór: komory inwerter, komory transformatora i komory rozdzielnicy średniego napięcia

18

19

20

21

22

23 Systemy montażowe

24 Konstrukcje są dostosowane do obciążeń klimatycznych typu grad, śnieg, wiatr dla danej lokalizacji.

25 Popełniane błędy przy projektowaniu.

26 Pożądane cechy lokalizacji: ekspozycja południowa Teren nie podmokły Regularny kształt Brak zacienienia Stabilna sytuacja w sąsiedztwie Bliskość sieci średniego napięcia

27 Problem zacienienia w powiązaniu z przeinwestowaniem 27

28

29

30 Procedury prawne i administracyjne wymagane do budowy i użytkowania instalacji fotowoltaicznych. - w aspekcie gospodarki przestrzennej - w aspekcie ochrony środowiska - w aspekcie prawa energetycznego - w aspekcie prawa budowlanego

31

32 Realizacje wolnostojące

33 Realizacje dachowe: Bydgoszcz FROSTA 80 KWp Jaworzna Sanktuarium 73 kwp Łódz Szpital 218 kwp

34 Instalacja elewacyjna w Polkowicach 124 kwp

35 pkt 52 otrzymuje brzmienie: 52) zabudowa przemysłowa, w tym zabudowa systemami fotowoltaicznymi, lub magazynowa, wraz z towarzyszącą jej infrastrukturą, o powierzchni zabudowy nie mniejszej niż: a) 0,5 ha na obszarach objętych formami ochrony przyrody, o których mowa w art. 6 ust. 1 pkt 1 5, 8 i 9 ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody, lub w otulinach form ochrony przyrody, o których mowa w art. 6 ust. 1 pkt 1 3 tej ustawy, b) 1 ha na obszarach innych niż wymienione w lit. A przy czym przez powierzchnię zabudowy rozumie się powierzchnię terenu zajętą przez obiekty budowlane oraz pozostałą powierzchnię przeznaczoną do przekształcenia w wyniku realizacji przedsięwzięcia;,

36

37

38

39

40 Systemy wsparcia finansowego fotowoltaiki w świetle nowego projektu ustawy OZE.

41 ZAKRES OPTYMALIZACJI A. Utrzymanie obecnego systemu wsparcia dla istniejących instalacji odnawialnych źródeł energii, co zagwarantuje poszanowanie praw nabytych dla wszystkich, którzy byli wytwórcami energii elektrycznej z OZE przed wejściem w życie nowej regulacji ustawowej. B. Zaproponowanie nowych rozwiązań dla istniejących instalacji odnawialnych źródeł energii, w celu optymalizacji rachunku ekonomicznego. C. Wdrożenie nowoczesnego systemu aukcji dla nowych i zmodernizowanych instalacji odnawialnych źródeł energii, gwarantującego maksymalizację korzyści związanych z potrzebą osiągnięcia określonego udziału OZE do 2020 roku. D. Wprowadzenie rozwiązań umożliwiających rozwój małoskalowej energetyki prosumenckiej służącej zaspokajaniu własnych potrzeb energetycznych przez odbiorców.

42 Propozycja kierunkowa działań w obszarze optymalizacji istniejących rozwiązań Celem optymalizacji jest zmniejszenie kosztów systemu wsparcia przy jednoczesnym potwierdzeniu rynkowego charakteru systemu świadectw pochodzenia. Łączny okres wsparcia będzie wynosił maksymalnie 15 lat, nie dłużej niż do dnia r. Opłata zastępcza zostanie na poziomie z 2013 r. tj. 297,4 zł/mwh. Wytwórcy energii elektrycznej z OZE będą mieli prawo do świadectw pochodzenia w ilości odpowiadającej wyprodukowanej energii z OZE z wyjątkiem: Z systemu wsparcia zostaną wyłączone instalacje powyżej 1 MW, wykorzystujące do wytworzenia energii elektrycznej hydroenergię, Zostanie ograniczony poziom wsparcia dla instalacji spalania wielopaliwowego poprzez objęcie wsparciem wyłącznie energii elektrycznej wytwarzanej w instalacjach spalania wielopaliwowego do poziomu średniej ilości energii elektrycznej wytworzonej w latach oraz redukcję ilości przysługujących świadectw pochodzenia do 0,5/MWh. Obowiązek OZE będzie ustalany corocznie w oparciu o prognozę ilości energii objętej systemem, prognozę sprzedaży, wyłączenia i zobowiązania Polski. Wprowadza się obowiązek obrotu świadectwami pochodzenia na TGE /30% do końca 2015 i 50% od 2016/ oraz termin ważności świadectw 24 miesiące Ograniczenie możliwości realizacji obowiązku poprzez uiszczenie opłaty zastępczej.

43 Propozycja kierunkowa działań w obszarze nowych rozwiązań dla istniejących instalacji Wytwórcy energii elektrycznej z będą mieli wybór pomiędzy zachowaniem obecnych zasad wsparcia opartych na świadectwach pochodzenia lub zadeklarowaniem chęci przystąpienia do nowego systemu aukcyjnego, dedykowanego wyłącznie inwestycjom już zrealizowanym. Wytwórca energii elektrycznej z OZE będzie mógł dokonać wyboru w ciągu 2 lat. Łączny okres wsparcia dla wytwórców energii elektrycznej z OZE będzie wynosił maksymalnie 15 lat, Warunki konkurencji pomiędzy wszystkimi podmiotami zostaną osiągnięte za pomocą podziału instalacji przystępujących do aukcji według kryterium mocy zainstalowanej (powyżej 40kW do 1 MW i powyżej 1 MW), Przedmiotem aukcji będzie ilość wyprodukowanej energii elektrycznej, Wytwórca energii elektrycznej z OZE będzie miał obowiązek jej sprzedaży po ustalonej cenie, Elementem aukcji będzie cena referencyjna za jednostkę energii elektrycznej z uwzględnieniem zainstalowanej mocy elektrycznej, Oferty przekraczające cenę referencyjną zostaną odrzucone. Cena referencyjna zostanie wyznaczona w oparciu o cenę rynkową świadectwa pochodzenia oraz cenę energii elektrycznej na rynku konkurencyjnym z poprzedniego roku.

44 Propozycja kierunkowa działań w obszarze mechanizmu aukcji dla nowych instalacji Instalacje OZE o mocy zainstalowanej powyżej 50 MWe wytwarzające energię elektryczną z biomasy, a także instalacje spalania wielopaliwowego nie będą korzystały z systemu wsparcia opartego na mechanizmie aukcji. Przedmiotem aukcji będzie określona przez Prezesa URE ilość wyprodukowanej energii elektrycznej przez okres 15 lat, w podziale na poszczególne lata bez możliwości przenoszenia pomiędzy latami, Podstawowym kryterium wyboru projektów będzie cena za wytworzoną 1 MWh energii elektrycznej, W aukcji mogą uczestniczyć przedsiębiorcy oferujący wyłącznie nowe projekty które: wykorzystują urządzenia nie starsze niż 4 lata, oraz dotychczas nie korzystały z bezzwrotnego wsparcia inwestycyjnego, z wyłączeniem pomocy de minimis, Wytwarzanie energii elektrycznej powinno rozpocząć się nie później niż 4 lata od daty rozstrzygnięcia aukcji, Cena ustalona w wyniku aukcji pozostaje niezmienna przez okres 15 lat od dnia wytworzenia po raz pierwszy energii elektrycznej.

45 Projekty ubiegające się o udział w aukcji podlegają procedurze prekwalifikacji, która ma umożliwić przystąpienie do realizacji inwestycji niezwłocznie po wygraniu aukcji. Prekwalifikacja jest procesem inwestorzy mogą zgłaszać się w trybie ciągłym. Kryteria prekwalifikacji: Inwestycja zgodna z miejscowym planem zagospodarowania przestrzennego (innymi dokumentami planistycznymi gminy), Posiadanie warunków przyłączenia Uzyskanie pozwolenia środowiskowego, Udokumentowanie możliwości finansowych lub źródeł ich pozyskania wraz z planem finansowym przedsięwzięcia, Przedstawienie harmonogramu realizacji inwestycji, Dokumenty terminowe muszą być ważne co najmniej 6 miesięcy od daty zgłoszenia wniosku. Prezes URE ma 3 miesiące na wydanie zaświadczenia o spełnieniu kryteriów prekwalifikacji, Zaświadczenie ważne jest przez okres 12 miesięcy, Zostaną wprowadzone ceny referencyjne dla technologii odnawialnych źródeł energii. Ceny referencyjne obliczane są w technologicznie uzasadnionych przedziałach mocy zainstalowanej energii elektrycznej, odrębnie dla każdej technologii OZE. Ceny będą zmieniane raz w roku.

46 Propozycja działań w obszarze energetyki prosumenckiej Zwolnienie z obowiązku prowadzenia działalności gospodarczej polegającej na wytwarzaniu energii elektrycznej w mikroinstalacji oraz Zwolnienie z obowiązku uzyskania koncesji na wytwarzanie energii elektrycznej w mikroinstalacji. Stworzenie programów dedykowanych wsparciu inwestycyjnemu dla powstawania nowych mocy w mikroenergetyce, np. NFOŚiGW, WFOŚiGW, programy operacyjne, GIS (Green Investment Scheme - System Zielonych Inwestycji). Wprowadzenie obowiązku zakupu nadwyżek energii elektrycznej, która została wytworzona w mikroinstalacji przez kolejnych 15 lat, po cenie 80 % średniej ceny sprzedaży energii elektrycznej na rynku konkurencyjnym, ogłoszonej przez Prezesa URE. Promowanie wykorzystania energii ze źródeł odnawialnych w nowo oddanych budynkach lub poddanych generalnemu remontowi (od dnia 1 stycznia 2015 r.). Ułatwienia związane z przyłączeniem do sieci dla mikroinstalacji (do 40 kw mocy).

47

48 Bilans połączonych systemów wsparcia według wytwarzanej energii elektrycznej w 2020 roku (bez uwzględnienia możliwości migracji z systemu świadectw pochodzenia do systemu aukcji).

49 BIPV

50 Dziękuję za uwagę: Artur Pawelec
