1 CENNIK URZĄDZEŃ I AKCESORIÓW Cennik ważny od 3 marca 2014 Immergas Polska Sp. z o.o. zastrzega sobie możliwość wprowadzenia zmian. Faktyczny wygląd produktu może odbiegać od przedstawionego na zdjęciach. Warunki podane w cenniku nie stanowią ofert w rozumieniu eksu Cywilnego. Opublikowane dane techniczne dotyczą fabrycznie nowego urządzenia zamontowanego zgodnie z obowiązującymi przepisami i normami, testowanego w warunkach laboratoryjnych i mogą ulec zmianie pod wpływem warunków użytkowania i eksploatacji.

2

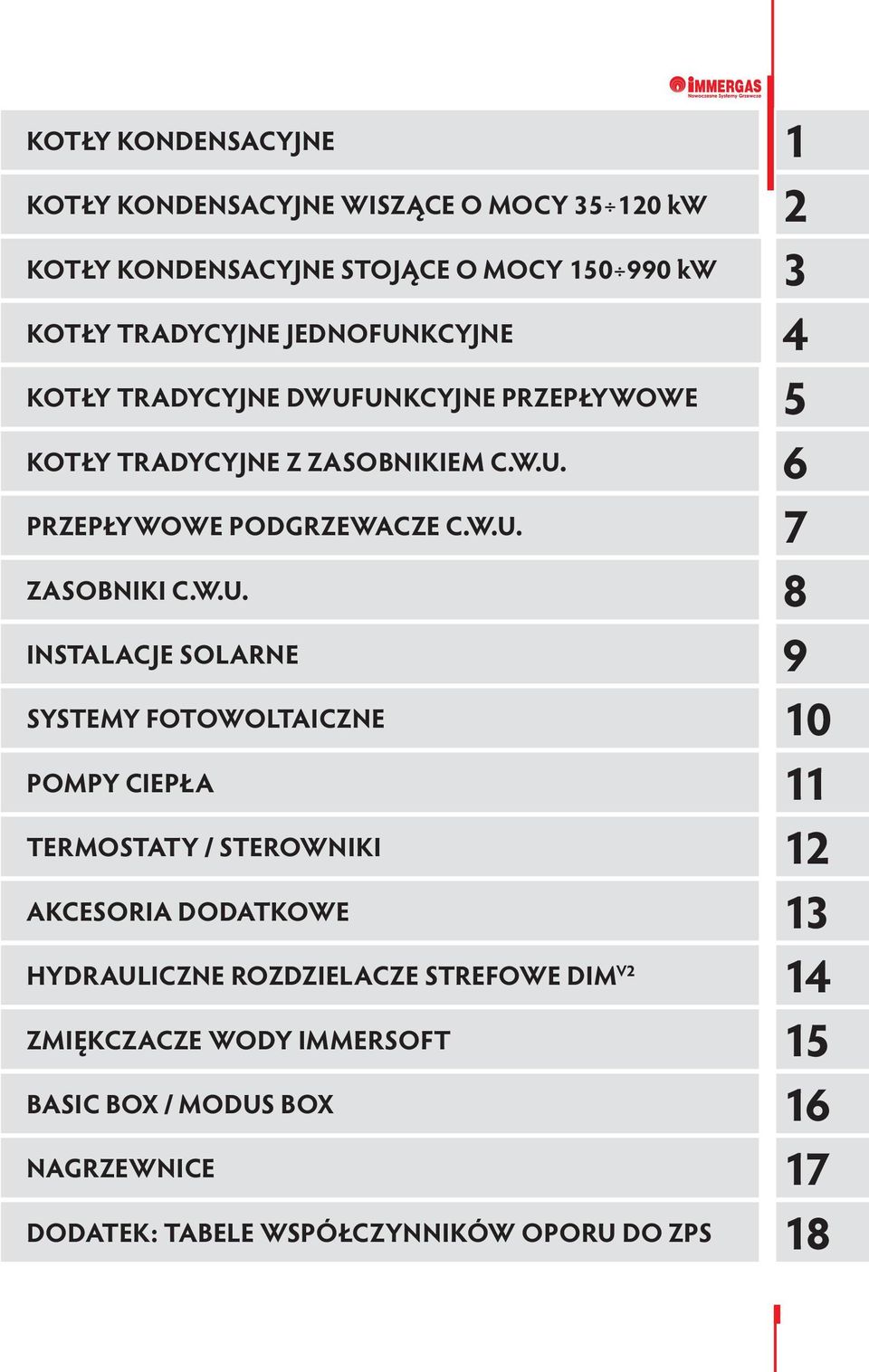

3 KOTŁY KONDENSACYJNE KOTŁY KONDENSACYJNE WISZĄCE O MOCY kw KOTŁY KONDENSACYJNE STOJĄCE O MOCY kw KOTŁY TRADYCYJNE JEDNOFUNKCYJNE KOTŁY TRADYCYJNE DWUFUNKCYJNE PRZEPŁYWOWE KOTŁY TRADYCYJNE Z ZASOBNIKIEM C.W.U. PRZEPŁYWOWE PODGRZEWACZE C.W.U. ZASOBNIKI C.W.U. INSTALACJE SOLARNE SYSTEMY FOTOWOLTAICZNE POMPY CIEPŁA TERMOSTATY / STEROWNIKI AKCESORIA DODATKOWE HYDRAULICZNE ROZDZIELACZE STREFOWE DIM V2 ZMIĘKCZACZE WODY IMMERSOFT BASIC BOX / MODUS BOX NAGRZEWNICE DODATEK: TABELE WSPÓŁCZYNNIKÓW OPORU DO ZPS

4 SPIS TREŚCI 1. KOTŁY KONDENSACYJNE SERIA VICTRIX 2 KOTŁY KONDENSACYJNE WISZĄCE... 9 ZESTAWY VICTRIX 12 ECO PLUS ZESTAWY VICTRIX 24 PLUS SERIA VICTRIX SUPERIOR TOP KOTŁY KONDENSACYJNE WISZĄCE ZESTAWY VICTRIX SUPERIOR TOP PLUS SERIA VICTRIX ZEUS 26 KOTŁY KONDENSACYJNE WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U SERIA VICTRIX ZEUS SUPERIOR KW KOTŁY KONDENSACYJNE WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U SERIA HERCULES CONDENSING 2 KOTŁY KONDENSACYJNE STOJĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U SERIA HERCULES SOLAR KOTŁY KONDENSACYJNE STOJĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U., PRZYSTOSOWANE FABRYCZNIE DO WSPÓŁPRACY Z KOLEKTORAMI SŁONECZNYMI ZESTAWY IMMERSOLE V SUPER ALU - KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI PŁASKIMI ALUMINIOWYMI ZESTAWY IMMERSOLE V HEAT PIPE - KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI PRÓŻNIOWYMI ZESTAWY IMMERSOLE VS SUPER ALU - KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI PŁASKIMI ALUMINIOWYMI ZESTAWY IMMERSOLE VS HEAT PIPE - KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI PRÓŻNIOWYMI ZESTAWY IMMERSOLE HS SUPER - KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI PŁASKIMI ZESTAWY IMMERSOLE HS HEAT PIPE - KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI PRÓŻNIOWYMI ZESTAWY POWIETRZNO - SPALINOWE DO KOTŁÓW KONDENSACYJNYCH Z ZAMKNIĘTĄ KOMORĄ SPALANIA (TYP C) - SERIA ZIELONA ZESTAWY POWIETRZNO - SPALINOWE DO KOTŁÓW KONDENSACYJNYCH Z ZAMKNIĘTĄ KOMORĄ SPALANIA (TYP C) - SERIA SREBRNA ZESTAWY TYPU S KOTŁY KONDENSACYJNE WISZĄCE O MOCY KW SERIA VICTRIX PRO ZESTAWY POWIETRZNO - SPALINOWE DO KOTŁÓW KONDENSACYJNYCH O MOCY POWYŻEJ 35 KW KOTŁY KONDENSACYJNE STOJĄCE O MOCY KW SERIA ARES TEC AKCESORIA DODATKOWE DO KOTŁÓW ARES TEC KOTŁY TRADYCYJNE JEDNOFUNKCYJNE SERIA MINI X 3 E KOTŁY JEDNOFUNKCYJNE WISZĄCE EOLO SUPERIOR 32 KW PLUS KOTŁY JEDNOFUNKCYJNE WISZĄCE EOLO EXTRA 32 KW X KOTŁY JEDNOFUNKCYJNE WISZĄCE KOTŁY TRADYCYJNE DWUFUNKCYJNE PRZEPŁYWOWE SERIA STAR 24 3 E KOTŁY DWUFUNKCYJNE WISZĄCE SERIA MYTHOS 24 2 E KOTŁY DWUFUNKCYJNE WISZĄCE SERIA MINI 3 E KOTŁY DWUFUNKCYJNE WISZĄCE

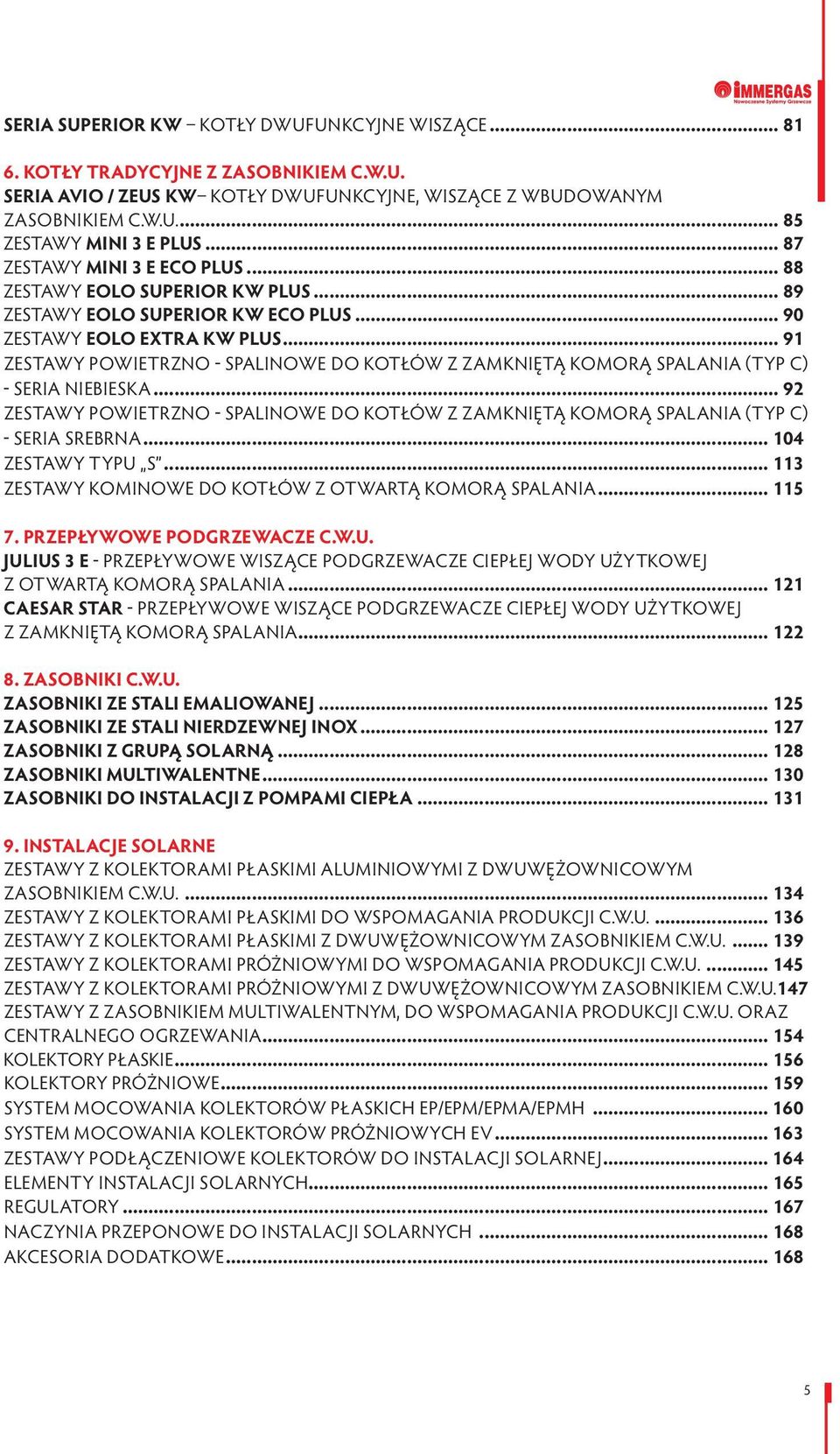

5 SERIA SUPERIOR KW KOTŁY DWUFUNKCYJNE WISZĄCE KOTŁY TRADYCYJNE Z ZASOBNIKIEM C.W.U. SERIA AVIO / ZEUS KW KOTŁY DWUFUNKCYJNE, WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U ZESTAWY MINI 3 E PLUS ZESTAWY MINI 3 E ECO PLUS ZESTAWY EOLO SUPERIOR KW PLUS ZESTAWY EOLO SUPERIOR KW ECO PLUS ZESTAWY EOLO EXTRA KW PLUS ZESTAWY POWIETRZNO - SPALINOWE DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA (TYP C) - SERIA NIEBIESKA ZESTAWY POWIETRZNO - SPALINOWE DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA (TYP C) - SERIA SREBRNA ZESTAWY TYPU S ZESTAWY KOMINOWE DO KOTŁÓW Z OTWARTĄ KOMORĄ SPALANIA PRZEPŁYWOWE PODGRZEWACZE C.W.U. JULIUS 3 E - PRZEPŁYWOWE WISZĄCE PODGRZEWACZE CIEPŁEJ WODY UŻYTKOWEJ Z OTWARTĄ KOMORĄ SPALANIA CAESAR STAR - PRZEPŁYWOWE WISZĄCE PODGRZEWACZE CIEPŁEJ WODY UŻYTKOWEJ Z ZAMKNIĘTĄ KOMORĄ SPALANIA ZASOBNIKI C.W.U. ZASOBNIKI ZE STALI EMALIOWANEJ ZASOBNIKI ZE STALI NIERDZEWNEJ INOX ZASOBNIKI Z GRUPĄ SOLARNĄ ZASOBNIKI MULTIWALENTNE ZASOBNIKI DO INSTALACJI Z POMPAMI CIEPŁA INSTALACJE SOLARNE ZESTAWY Z KOLEKTORAMI PŁASKIMI ALUMINIOWYMI Z DWUWĘŻOWNICOWYM ZASOBNIKIEM C.W.U ZESTAWY Z KOLEKTORAMI PŁASKIMI DO WSPOMAGANIA PRODUKCJI C.W.U ZESTAWY Z KOLEKTORAMI PŁASKIMI Z DWUWĘŻOWNICOWYM ZASOBNIKIEM C.W.U ZESTAWY Z KOLEKTORAMI PRÓŻNIOWYMI DO WSPOMAGANIA PRODUKCJI C.W.U ZESTAWY Z KOLEKTORAMI PRÓŻNIOWYMI Z DWUWĘŻOWNICOWYM ZASOBNIKIEM C.W.U.147 ZESTAWY Z ZASOBNIKIEM MULTIWALENTNYM, DO WSPOMAGANIA PRODUKCJI C.W.U. ORAZ CENTRALNEGO OGRZEWANIA KOLEKTORY PŁASKIE KOLEKTORY PRÓŻNIOWE SYSTEM MOCOWANIA KOLEKTORÓW PŁASKICH EP/EPM/EPMA/EPMH SYSTEM MOCOWANIA KOLEKTORÓW PRÓŻNIOWYCH EV ZESTAWY PODŁĄCZENIOWE KOLEKTORÓW DO INSTALACJI SOLARNEJ ELEMENTY INSTALACJI SOLARNYCH REGULATORY NACZYNIA PRZEPONOWE DO INSTALACJI SOLARNYCH AKCESORIA DODATKOWE

6 10. SYSTEMY FOTOWOLTAICZNE ZESTAWY IMMERSOLE HYBRID SYSTEMY FOTOWOLTAICZNE INWERTERY AKCESORIA DODATKOWE POMPY CIEPŁA POMPY CIEPŁA POWIETRZE - WODA DO PRZYGOTOWYWANIA C.W.U. IMMERWATER POMPY CIEPŁA POWIETRZE - WODA AUDAX TERMOSTATY / STEROWNIKI TERMOSTATY POKOJOWE STEROWNIKI DEDYKOWANE DO KOTŁÓW IMMERGAS STEROWNIKI STREFOWE C.O TERMOSTATY DO OGRZEWANIA ELEKTRYCZNEGO AKCESORIA DODATKOWE AKCESORIA DODATKOWE IMMERGAS UPS SPECLINE HYDRAULICZNE ROZDZIELACZE STREFOWE DIM V2 HYDRAULICZNY ROZDZIELACZ STREFOWY DIM V HYDRAULICZNY ROZDZIELACZ STREFOWY DIM V2 TOP ZMIĘKCZACZE WODY IMMERSOFT IMMERSOFT BASIC BOX / MODUS BOX BASIC BOX - MIESZKANIOWA STACJA POMIARU CIEPŁA MODUS BOX - MIESZKANIOWA WYMIENNIKOWA CENTRALA POMIARU I REGULACJI CIEPŁA NAGRZEWNICE NAGRZEWNICA TV 32 kw DODATEK: TABELE WSPÓŁCZYNNIKÓW OPORU DO ZPS TABELE WSPÓŁCZYNNIKÓW OPORU ELEMENTÓW ZESTAWÓW POWIETRZNO- SPALINOWYCH

7 KOTŁY KONDENSACYJNE 1

8 8

9 KOTŁY KONDENSACYJNE SERIA VICTRIX 2 KOTŁY KONDENSACYJNE WISZĄCE wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX sterowanie cyfrowe, zapłon elektroniczny płynna elektroniczna modulacja c.o. i c.w.u., autodiagnostyka kotła pompa obiegowa c.o., naczynie przeponowe c.o., grupa bezpieczeństwa c.o., grupa podłączeniowa (opcja - strona 10) możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM V2 - patrz strona 205) możliwość współpracy z automatyką pogodową (opcja) przystosowany do zasilania wodą użytkową wstępnie podgrzaną w zasobniku solarnym VICTRIX 26 2 I komora spalania: zamknięta kocioł dwufunkcyjny przepływowy moc c.o.: 3,0 23,6 kw moc c.w.u.: 3,0 26,0 kw Rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, , VICTRIX X 12 2 I komora spalania: zamknięta kocioł jednofunkcyjny moc c.o.: 1,9 12,0 kw Rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, , VICTRIX X 24 2 I komora spalania: zamknięta kocioł jednofunkcyjny moc c.o.: 3,0 23,6 kw Rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, ,27 Zestawy powietrzno-spalinowe do kotłów VICTRIX 2 - patrz strona 31 (seria zielona) lub 38 (seria srebrna) 9

10 1 KOTŁY KONDENSACYJNE AKCESORIA DODATKOWE DO KOTŁÓW SERII VICTRIX 2: Grupa podłączeniowa (VICTRIX 26) 215, , Grupa podłączeniowa (VICTRIX X 12/24) 215, , /S /S COMANDO AMICO REMOTO V2 Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie COMANDO AMICO REMOTO V2 WIRELESS Bezprzewodowy programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 749, , , , ZESTAW DO PODŁĄCZENIA ZASOBNIKA C.W.U. DO KOTŁÓW VICTRIX X 12/24 Zestaw zawiera: - napęd zaworu trójdrożnego, - rurki podłączeniowe, - sondę temperatury zasobnika* 286, , PŁYTKA PRZEKAŹNIKOWA montowana wewnątrz kotła, do obsługi funkcji dodatkowych (sterowanie zewnętrznym zaworem gazu, sygnalizacją alarmu, dodatkową strefą c.o.) 227, , SONDA WEJŚCIA C.W.U. DO KOTŁA PRZEPŁYWOWEGO VICTRIX 26 2 I Do współpracy z zasobnikiem solarnym 60, ,80 Kotły serii VICTRIX 2 mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 187). * w zasobnikach 80/120/200 INOX sonda jest zainstalowana fabrycznie 10

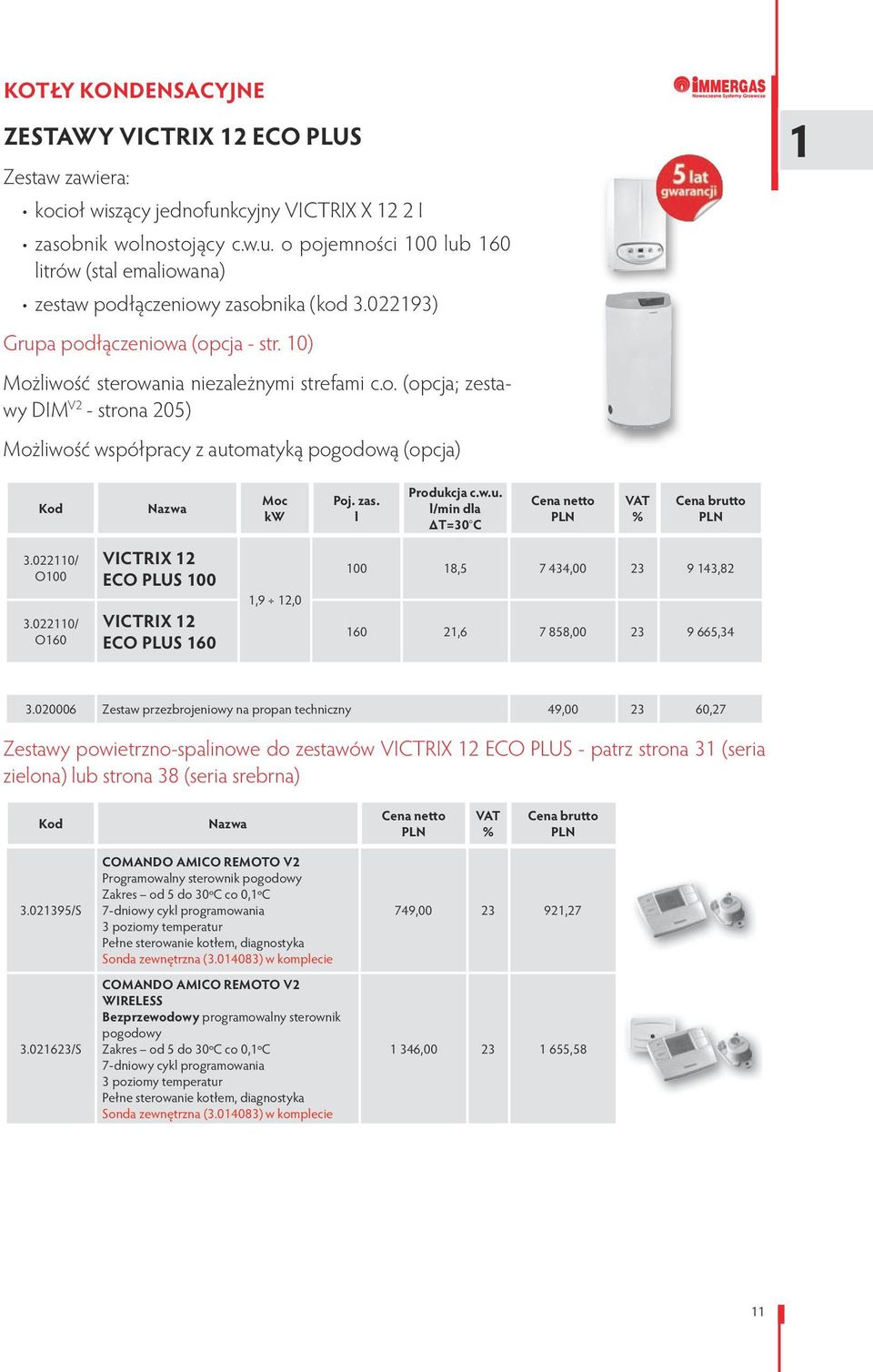

11 KOTŁY KONDENSACYJNE ZESTAWY VICTRIX 12 ECO PLUS Zestaw zawiera: kocioł wiszący jednofunkcyjny VICTRIX X 12 2 I zasobnik wolnostojący c.w.u. o pojemności 100 lub 160 litrów (stal emaliowana) zestaw podłączeniowy zasobnika (kod ) Grupa podłączeniowa (opcja - str. 10) Możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM V2 - strona 205) Możliwość współpracy z automatyką pogodową (opcja) 1 Moc kw Poj. zas. l Produkcja c.w.u. l/min dla ΔT=30 C / O / O160 VICTRIX 12 ECO PLUS 100 VICTRIX 12 ECO PLUS 160 1,9 12, , , , , , , Zestaw przezbrojeniowy na propan techniczny 49, ,27 Zestawy powietrzno-spalinowe do zestawów VICTRIX 12 ECO PLUS - patrz strona 31 (seria zielona) lub strona 38 (seria srebrna) /S /S COMANDO AMICO REMOTO V2 Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie COMANDO AMICO REMOTO V2 WIRELESS Bezprzewodowy programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 749, , , ,58 11

12 1 KOTŁY KONDENSACYJNE ZESTAWY VICTRIX 24 PLUS Zestaw zawiera: kocioł wiszący jednofunkcyjny VICTRIX X 24 2 I v.2011 zasobnik wolnostojący c.w.u. o pojemności 100/160 litrów (stal emaliowana) lub 80/120/200 litrów (stal nierdzewna INOX) zestaw podłączeniowy zasobnika (kod ) Grupa podłączeniowa (opcja - strona 10) Możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM V2 - strona 205) i automatyką pogodową (opcja) Moc kw Poj. zas. l Produkcja c.w.u. l/min dla ΔT=30 C /I80 VICTRIX 24 PLUS , , , / I120 VICTRIX 24 PLUS , , , / I200 VICTRIX 24 PLUS 200 3,0 26, , , , / O100 VICTRIX 24 ECO PLUS , , , / O160 VICTRIX 24 ECO PLUS , , , Zestaw przezbrojeniowy na propan techniczny 49, ,27 Zestawy powietrzno-spalinowe do zestawów VICTRIX 24 PLUS - patrz strona 31 (seria zielona) lub strona 38 (seria srebrna). Dodatkowe akcesoria do zasobników 80/120/200 INOX - patrz strona /S /S COMANDO AMICO REMOTO V2 Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie COMANDO AMICO REMOTO V2 WIRELESS Bezprzewodowy programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 749, , , ,58 12

13 KOTŁY KONDENSACYJNE SERIA VICTRIX SUPERIOR TOP KOTŁY KONDENSACYJNE WISZĄCE wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX sterowanie cyfrowe, zapłon elektroniczny błękitny, podświetlany panel sterujący płynna elektroniczna modulacja c.o. i c.w.u., autodiagnostyka kotła energooszczędna pompa obiegowa c.o. o automatycznie regulowanej prędkości naczynie przeponowe c.o., grupa bezpieczeństwa c.o., grupa podłączeniowa w standardzie system Aqua Celeris do wspomagania produkcji c.w.u. (funkcja komfortu c.w.u.)* możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM V2 - strona 205) możliwość współpracy z automatyką pogodową (opcja) oraz centralnym sterownikiem systemowym AUDAX (patrz strona 181) VICTRIX SUPERIOR TOP 26 komora spalania: zamknięta kocioł dwufunkcyjny przepływowy moc: 3,0 23,6 kw Rodzaj gazu: GZ50, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, , VICTRIX SUPERIOR TOP 32 komora spalania: zamknięta kocioł dwufunkcyjny przepływowy moc c.o.: 4,0 32,0 kw Rodzaj gazu: GZ50, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, , VICTRIX SUPERIOR TOP 32 X komora spalania: zamknięta kocioł jednofunkcyjny moc: 4,0 32,0 kw Rodzaj gazu: GZ50, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, ,27 Zestawy powietrzno-spalinowe do kotłów VICTRIX SUPERIOR kw - strona 31 (seria zielona) lub strona 38 (seria srebrna) * w kotłach przepływowych (VS26kW, VS32kW) 13

14 1 KOTŁY KONDENSACYJNE AKCESORIA DODATKOWE DO KOTŁÓW SERII VICTRIX SUPERIOR TOP: /S SUPER COMANDO AMICO REMOTO Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Duży podświetlany panel Funkcja stacji meteo Sonda zewnętrzna ( ) w komplecie ZESTAW DO PODŁĄCZENIA ZASOBNIKA C.W.U. DO KOTŁA VICTRIX SUPERIOR TOP 32 X Zestaw zawiera: - napęd zaworu trójdrożnego, - rurki podłączeniowe, - sondę temperatury zasobnika* 904, ,92 330, , MODUŁ PODŁĄCZENIOWY DO KASKADY KOTŁÓW VICTRIX SUPERIOR TOP 32 X Umożliwia stworzenie kaskady do 7 kotłów zarządzanych termoregulatorem kaskadowostrefowym (50) 420, , PŁYTKA PRZEKAŹNIKOWA montowana wewnątrz kotła, do obsługi funkcji dodatkowych (sterowanie zewnętrznym zaworem gazu, sygnalizacją alarmu, dodatkową strefą c.o.) 227, ,21 Kotły serii VICTRIX SUPERIOR TOP mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 187). * w zasobnikach 80/120/200 INOX sonda jest zainstalowana fabrycznie 14

15 KOTŁY KONDENSACYJNE ZESTAWY VICTRIX SUPERIOR TOP PLUS Zestaw zawiera: kocioł wiszący jednofunkcyjny VICTRIX SUPERIOR TOP 32 X zasobnik wolnostojący c.w.u. o pojemności 80, 120, 200 lub 300 litrów (stal nierdzewna INOX) zestaw podłączeniowy zasobnika (kod ) sterownik pogodowy Super Comando Amico Remoto (kod ) z sondą zewnętrzną (kod ) 1 Możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM V2 - patrz strona 205) Moc kw Poj. zas. l Produkcja c.w.u. l/min dla ΔT=30 C /I80 VICTRIX SUPERIOR TOP 32 PLUS , , , / I / I200 VICTRIX SUPERIOR TOP 32 PLUS 120 VICTRIX SUPERIOR TOP 32 PLUS 200 4,0 32, , , , , , , / I300 VICTRIX SUPERIOR TOP 32 PLUS , , , Zestaw przezbrojeniowy na propan techniczny 49, ,27 Zestawy powietrzno-spalinowe do zestawów VICTRIX SUPERIOR TOP PLUS - patrz strona 31 (seria zielona) lub strona 38 (seria srebrna) Dodatkowe akcesoria do zasobników INOX - patrz strona

16 1 KOTŁY KONDENSACYJNE SERIA VICTRIX ZEUS 26 KOTŁY KONDENSACYJNE WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U. produkcja c.w.u.: wbudowany zasobnik c.w.u. ze stali nierdzewnej INOX o pojemności 45 litrów wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX zapłon elektroniczny płynna elektroniczna modulacja c.o. i c.w.u. pompa obiegowa c.o., naczynie przeponowe c.o., grupa bezpieczeństwa c.o., grupa bezpieczeństwa zasobnika, możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM V2 - patrz strona 205) możliwość współpracy z automatyką pogodową (opcja) VICTRIX ZEUS 26 1 I komora spalania: zamknięta moc c.o.: 3,0 23,6 kw moc c.w.u.: 3,0 26,0 kw wydatek c.w.u.:15,6 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, ,27 Zestawy powietrzno-spalinowe do kotłów VICTRIX ZEUS 26 1 I - patrz strona 31 (seria zielona) lub strona 38 (seria srebrna) Grupa podłączeniowa 215, ,45 16

17 KOTŁY KONDENSACYJNE AKCESORIA DODATKOWE DO KOTŁÓW SERII VICTRIX ZEUS 26: /S /S COMANDO AMICO REMOTO V2 Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie COMANDO AMICO REMOTO V2 WIRELESS Bezprzewodowy programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 749, , , , ZESTAW PRZYŁĄCZENIOWY RECYRKULACJI C.W.U. tylko złączka recyrkulacyjna 191, , ZESTAW PRZYŁĄCZENIOWY RECYRKULACJI C.W.U. z pompą cyrkulacyjną (do zamontowania wewnątrz kotła) 951, , ZESTAW NACZYNIA WYRÓWNAWCZEGO ZASOBNIKA C.W.U. montowany wewnątrz kotła 272, , ZABEZPIECZAJĄCY ZAWÓR ZWROTNY współpracujący z naczyniem wyrównawczym c.w.u. 284, ,32 Kotły serii VICTRIX ZEUS mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 187). 17

18 1 KOTŁY KONDENSACYJNE SERIA VICTRIX ZEUS SUPERIOR KW KOTŁY KONDENSACYJNE WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U. produkcja c.w.u.: wbudowany zasobnik c.w.u. ze stali nierdzewnej INOX o pojemności 54 litry wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX zapłon elektroniczny intuicyjny panel sterujący z czytelnym, błękitnym wyświetlaczem sterowanie cyfrowe, autodiagnostyka płynna elektroniczna modulacja c.o. i c.w.u. pompa obiegowa c.o. o automatycznie regulowanej prędkości naczynie przeponowe c.o., naczynie przeponowe c.w.u., grupa bezpieczeństwa c.o., grupa bezpieczeństwa zasobnika, grupa podłączeniowa w standardzie możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM V2 - patrz strona 205) możliwość współpracy z automatyką pogodową (opcja) VICTRIX ZEUS SUPERIOR 26 KW komora spalania: zamknięta moc c.o.: 4,7 21,0 kw moc c.w.u.: 4,7 25,8 kw wydatek c.w.u.:16,0 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, , VICTRIX ZEUS SUPERIOR 32 KW komora spalania: zamknięta moc: 6,9 32,0 kw wydatek c.w.u.: 19,2 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, ,27 Zestawy powietrzno-spalinowe do kotłów VICTRIX ZEUS SUPERIOR kw - patrz strona 31 (seria zielona) lub strona 38 (seria srebrna) 18

19 KOTŁY KONDENSACYJNE AKCESORIA DODATKOWE DO KOTŁÓW SERII VICTRIX ZEUS SUPERIOR KW: /S SUPER COMANDO AMICO REMOTO Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Duży podświetlany panel Funkcja stacji meteo Sonda zewnętrzna ( ) w komplecie PŁYTKA PRZEKAŹNIKOWA montowana wewnątrz kotła, do obsługi funkcji dodatkowych (sterowanie zewnętrznym zaworem gazu, sygnalizacją alarmu, dodatkową strefą c.o.) 904, ,92 227, , ZESTAW PRZYŁĄCZENIOWY RECYRKULACJI C.W.U. 191, , ZESTAW PRZYŁĄCZENIOWY RECYRKULACJI C.W.U. z pompą cyrkulacyjną (do zamontowania wewnątrz kotła) 951, ,73 Kotły serii VICTRIX ZEUS SUPERIOR kw mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 187). 19

20 1 KOTŁY KONDENSACYJNE SERIA HERCULES CONDENSING 2 KOTŁY KONDENSACYJNE STOJĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U. produkcja c.w.u.: wbudowany zasobnik c.w.u. ze stali nierdzewnej INOX o pojemności 120 litrów z dwoma niezależnymi wężownicami wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX sterowanie cyfrowe, zapłon elektroniczny, autodiagnostyka kotła, płynna elektroniczna modulacja c.o. i c.w.u. intuicyjny panel sterujący z czytelnym, błękitnym wyświetlaczem energooszczędne pompy obiegowe c.o. naczynie przeponowe c.o., naczynie przeponowe c.w.u., grupa bezpieczeństwa c.o., grupa bezpieczeństwa zasobnika, sprzęgło hydrauliczne wyjście recyrkulacji z zasobnika c.w.u., grupa podłączeniowa funkcja wygrzewu antylegionelli, funkcja cyklicznej autodiagnostyki, funkcja automatycznego odpowietrzania instalacji możliwość sterowania niezależnymi strefami c.o. (w tym do dwóch o niskiej temperaturze czynnika) za pomocą fabrycznych zestawów montowanych wewnątrz kotła (opcja - str.22) możliwość współpracy z automatyką pogodową (opcja) możliwość podłączenia kolektora słonecznego (opcja) HERCULES CONDENSING 26 2 E komora spalania: zamknięta moc c.w.u.: 4,7 25,8 kw moc c.o.: 4,7 23,9 kw wydatek c.w.u.: 19,9 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, , HERCULES CONDENSING 32 2 I komora spalania: zamknięta moc: 6,9 32,0 kw wydatek c.w.u.: 24,3 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ41.5 HERCULES CONDENSING ABT 32 2 I komora spalania: zamknięta wbudowany moduł sterowania strefą ogrzewania podłogowego z pompą obiegową, zaworem mieszającym i centralką elektroniczną moc: 6,9 32,0 kw wydatek c.w.u.: 24,3 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , , , , Zestaw przezbrojeniowy na propan techniczny 49, ,27 Zestawy powietrzno-spalinowe do kotłów HERCULES CONDENSING 2 - patrz strona 31 (seria zielona) lub strona 38 (seria srebrna) 20

21 KOTŁY KONDENSACYJNE SERIA HERCULES SOLAR KOTŁY KONDENSACYJNE STOJĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U., PRZYSTOSOWANE FABRYCZNIE DO WSPÓŁPRACY Z KOLEKTORAMI SŁONECZNYMI wbudowana grupa pompowa do obsługi kolektorów słonecznych; wbudowane naczynie przeponowe do instalacji solarnej; grupa bezpieczeństwa instalacji solarnej; sterowanie zestawem solarnym z poziomu menu kotła produkcja c.w.u.: wbudowany zasobnik c.w.u. ze stali nierdzewnej INOX o pojemności 200 litrów z dwoma wężownicami wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX sterowanie cyfrowe, zapłon elektroniczny, autodiagnostyka kotła, płynna elektroniczna modulacja c.o. i c.w.u. intuicyjny panel sterujący z czytelnym, błękitnym wyświetlaczem energooszczędne pompy obiegowe c.o. naczynie przeponowe c.o., naczynie przeponowe c.w.u., grupa bezpieczeństwa c.o., grupa bezpieczeństwa zasobnika, sprzęgło hydrauliczne; wyjście recyrkulacji z zasobnika c.w.u., grupa podłączeniowa funkcja wygrzewu antylegionelli, funkcja cyklicznej autodiagnostyki, funkcja automatycznego odpowietrzania instalacji możliwość sterowania niezależnymi strefami c.o. (w tym do dwóch o niskiej temperaturze czynnika) za pomocą fabrycznych zestawów montowanych wewnątrz kotła (opcja - str. 22) możliwość współpracy z automatyką pogodową (opcja) 1 HERCULES SOLAR 26 1 A komora spalania: zamknięta moc c.w.u.: 3,0 26,0 kw moc c.o.: 3,0 23,6 kw wydatek c.w.u.: 19,9 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 49, ,27 Zestawy powietrzno-spalinowe do kotłów HERCULES SOLAR - patrz strona 31 (seria zielona) lub strona 38 (seria srebrna) 21

22 1 KOTŁY KONDENSACYJNE WYPOSAŻENIE DODATKOWE DO ROZBUDOWY KOTŁÓW HERCULES CONDENSING 2 / HERCULES SOLAR /S SUPER COMANDO AMICO REMOTO Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Duży podświetlany panel Funkcja stacji meteo Sonda zewnętrzna ( ) w komplecie PŁYTKA PRZEKAŹNIKOWA montowana wewnątrz kotła, do obsługi funkcji dodatkowych (sterowanie zewnętrznym zaworem gazu, sygnalizacją alarmu, dodatkową strefą c.o.) 904, ,92 227, ,21 Zestawy do zamontowania wewnątrz kotła: ZESTAW STREFY NISKIEJ TEMPERATURY Zestaw zawiera: pompę obiegową by-pass automatyczny zawór trójdrożny mieszający centralkę strefową rurki i podłączenia hydrauliczne 2 342, , ZESTAW DRUGIEJ STREFY WYSOKIEJ TEMPERATURY Zestaw zawiera: pompę obiegową by-pass automatyczny centralkę strefową rurki i podłączenia hydrauliczne 1 890, , ZESTAW DRUGIEJ I TRZECIEJ STREFY WYSOKIEJ TEMPERATURY Zestaw zawiera: 2 pompy obiegowe 2 by-passy automatyczne centralkę strefową rurki i podłączenia hydrauliczne 2 342, , ZESTAW TRZECIEJ STREFY NISKIEJ TEMPERATURY DO WERSJI ABT Zestaw zawiera: pompę obiegową by-pass automatyczny zawór trójdrożny mieszający rurki i podłączenia hydrauliczne 1 798, ,54 22

23 KOTŁY KONDENSACYJNE ZESTAW DRUGIEJ I TRZECIEJ STREFY NISKIEJ TEMPERATURY Zestaw zawiera: 2 pompy obiegowe 2 by-passy automatyczne 2 zawory trójdrożne mieszające centralkę strefową rurki i podłączenia hydrauliczne 4 284, , ZESTAW PODŁĄCZENIOWY PANELI SŁONECZNYCH do kotłów Hercules Condensing 26 2 E / 32 2 I / ABT 32 2 I Hercules Solar 26 - wyposażenie fabryczne 275, , ZESTAW PODŁĄCZENIOWY RECYRKULACJI C.W.U. (z pompą cyrkulacyjną) 951, , ZESTAW ZABEZPIECZAJĄCY Niezbędny dla układów niskotemperaturowych bez zaworów mieszających 113, ,99 Kotły serii HERCULES CONDENSING 2 / HERCULES SOLAR mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 187). W przypadku zainstalowania zestawów strefowych należy pomiętać, że każda strefa grzewcza wymaga osobnego termostatu pokojowego (strona 187). Zamiast jednego z nich można zastosować sterownik CAR V2 lub Super CAR. 23

24 1 KOTŁY KONDENSACYJNE ZESTAWY IMMERSOLE V SUPER ALU KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI ALUMINIOWYMI /023A IMMERSOLE V SUPER ALU 2 x , , /031A IMMERSOLE V SUPER ALU 2 x , ,79 Zestaw zawiera: kocioł VICTRIX X 24 2 I zasobnik solarny c.w.u. 200 lub 300 l. 2 kolektory płaskie aluminiowe EPMA 2.0 zestaw podłączeniowy zasobnika podwójną grupę pompową zestaw do połączenia 2 kolektorów z instalacją regulator solarny ImmSol płyn solarny - 20l naczynie przeponowe solarne /034A IMMERSOLE V SUPER ALU 3 x , ,77 Zestaw zawiera: kocioł VICTRIX X 24 2 I zasobnik solarny c.w.u. 300 l. 3 kolektory płaskie aluminiowe EPMA 2.0 zestaw podłączeniowy zasobnika podwójną grupę pompową zestaw do połączenia 3 kolektorów z instalacją regulator solarny ImmSol płyn solarny - 20l naczynie przeponowe solarne Systemy mocowań kolektorów płaskich - patrz strona

25 KOTŁY KONDENSACYJNE ZESTAWY IMMERSOLE V HEAT PIPE KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI PRÓŻNIOWYMI /121 IMMERSOLE V HEAT PIPE 1 x , ,92 Zestaw zawiera: kocioł VICTRIX X 24 2 I zasobnik solarny emaliowany c.w.u. 200 l. 1 kolektor próżniowy EV 4,9 (30-rurowy) zestaw podłączeniowy zasobnika podwójną grupę pompową zestaw do połączenia kolektora z instalacją regulator solarny ImmSol płyn solarny - 20l naczynie przeponowe solarne UWAGA: do zmontowania kolektora próżniowego EV niezbędne jest użycie zestawu mocującego do kolektorów próżniowych (str. 163) /131 IMMERSOLE V HEAT PIPE 2 x , ,14 Zestaw zawiera: kocioł VICTRIX X 24 2 I zasobnik solarny emaliowany c.w.u. 300 l. 2 kolektory próżniowe EV 3,6 (22-rurowe) zestaw podłączeniowy zasobnika podwójną grupę pompową zestaw do połączenia 2 kolektorów z instalacją regulator solarny ImmSol płyn solarny - 20l naczynie przeponowe solarne UWAGA: do zmontowania kolektora próżniowego EV niezbędne jest użycie zestawu mocującego do kolektorów próżniowych (str. 163) Systemy mocowań kolektorów próżniowych - patrz strona

26 1 KOTŁY KONDENSACYJNE ZESTAWY IMMERSOLE VS SUPER ALU KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI ALUMINIOWYMI /023AX IMMERSOLE VS SUPER ALU 2 x INOX , , /031AX IMMERSOLE VS SUPER ALU 2 x INOX , ,21 Zestaw zawiera: kocioł VICTRIX SUPERIOR TOP 32 X zasobnik solarny c.w.u. 200 lub 300 l. INOX 2 kolektory płaskie aluminiowe EPMA 2.0 zestaw podłączeniowy zasobnika podwójną grupę pompową sterownik SUPER CAR z sondą zewnętrzną zestaw do połączenia 2 kolektorów z instalacją regulator solarny ImmSol płyn solarny - 20l naczynie przeponowe solarne /034AX IMMERSOLE VS SUPER ALU 3 x INOX , ,15 Zestaw zawiera: kocioł VICTRIX SUPERIOR TOP 32 X zasobnik solarny c.w.u. 300 l. INOX 3 kolektory płaskie aluminiowe EPMA 2.0 zestaw podłączeniowy zasobnika podwójną grupę pompową sterownik SUPER CAR z sondą zewnętrzną zestaw do połączenia 3 kolektorów z instalacją regulator solarny ImmSol płyn solarny - 20l naczynie przeponowe solarne Systemy mocowań kolektorów płaskich - patrz strona

27 KOTŁY KONDENSACYJNE ZESTAWY IMMERSOLE VS HEAT PIPE KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI PRÓŻNIOWYMI /121X IMMERSOLE VS HEAT PIPE 1 x INOX , ,93 Zestaw zawiera: kocioł VICTRIX SUPERIOR TOP 32 X zasobnik solarny c.w.u. 200 l. INOX 1 kolektor próżniowy EV 4,9 (30-rurowy) zestaw podłączeniowy zasobnika podwójną grupę pompową sterownik SUPER CAR z sondą zewnętrzną zestaw do połączenia kolektora z instalacją regulator solarny ImmSol płyn solarny - 20l naczynie przeponowe solarne UWAGA: do zmontowania kolektora próżniowego EV niezbędne jest użycie zestawu mocującego do kolektorów próżniowych (str. 163) /131X IMMERSOLE VS HEAT PIPE 2 x INOX , ,96 Zestaw zawiera: kocioł VICTRIX SUPERIOR TOP 32 X zasobnik solarny c.w.u. 300 l. INOX 2 kolektory próżniowe EV 3,6 (22-rurowe) zestaw podłączeniowy zasobnika podwójną grupę pompową sterownik SUPER CAR z sondą zewnętrzną zestaw do połączenia 2 kolektorów z instalacją regulator solarny ImmSol płyn solarny - 20l naczynie przeponowe solarne UWAGA: do zmontowania kolektora próżniowego EV niezbędne jest użycie zestawu mocującego do kolektorów próżniowych (str.163) Systemy mocowań kolektorów próżniowych - patrz strona

28 1 KOTŁY KONDENSACYJNE ZESTAWY IMMERSOLE HS SUPER KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI PŁASKIMI /1101 IMMERSOLE HS SUPER 2 x , , /1101B IMMERSOLE HS SUPER 2 x 2.0B* , ,17 Zestaw zawiera: kocioł HERCULES SOLAR 26 1 A 2 kolektory płaskie EP 2.0 / EP 2.0B sterownik SUPER CAR sondę zewnętrzną zestaw do połączenia 2 kolektorów z instalacją płyn solarny - 20l separator powietrza GW 3/4 odpowietrznik automatyczny z zaworem odcinającym 3/ /1103 IMMERSOLE HS SUPER 1 x , , /1103B IMMERSOLE HS SUPER 1 x 2.6B* , ,69 Zestaw zawiera: kocioł HERCULES SOLAR 26 1 A 1 kolektor płaski EP 2.6 / EP 2.6B sterownik SUPER CAR sondę zewnętrzną zestaw do połączenia kolektora z instalacją płyn solarny - 20l separator powietrza GW 3/4 odpowietrznik automatyczny z zaworem odcinającym 3/8 Systemy mocowań kolektorów płaskich - patrz strona 160. * Rama kolektora anodowana na kolor brązowy - towar na zamówienie 28

29 KOTŁY KONDENSACYJNE ZESTAWY IMMERSOLE HS HEAT PIPE KOMPLETNA KOTŁOWNIA KONDENSACYJNA Z KOLEKTORAMI PRÓŻNIOWYMI /2022 IMMERSOLE HS HEAT PIPE 2 x , ,31 Zestaw zawiera: kocioł HERCULES SOLAR 26 1 A 2 kolektory próżniowe EV 3,6 (22-rurowy) sterownik SUPER CAR sondę zewnętrzną zestaw do połączenia 2 kolektorów z instalacją płyn solarny - 20l separator powietrza GW 3/4 odpowietrznik automatyczny z zaworem odcinającym 3/8 UWAGA: do zmontowania kolektora próżniowego EV niezbędne jest użycie zestawu mocującego do kolektorów próżniowych (str. 163) /2030 IMMERSOLE HS HEAT PIPE 1 x , ,93 Zestaw zawiera: kocioł HERCULES SOLAR 26 1 A 1 kolektor próżniowy EV 4,9 (30-rurowy) sterownik SUPER CAR sondę zewnętrzną zestaw do połączenia kolektora z instalacją płyn solarny - 20l separator powietrza GW 3/4 odpowietrznik automatyczny z zaworem odcinającym 3/8 UWAGA: do zmontowania kolektora próżniowego EV niezbędne jest użycie zestawu mocującego do kolektorów próżniowych (str. 163) Systemy mocowań kolektorów próżniowych - patrz strona

30 1 KOTŁY KONDENSACYJNE 30

31 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA ZIELONA ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH Z ZAMKNIĘTĄ KOMORĄ SPALANIA (TYP C) - SERIA ZIELONA Seria zielona jest zaprojektowana z przeznaczeniem wyłącznie do kotłów kondensacyjnych Immergas. Elementy wylotu spalin wykonane są z tworzywa (PPS) odpornego na działanie kondensatu, natomiast elementy zasysu powietrza - z aluminium. W przypadku zestawów rozdzielnych zarówno przewody powietrzne, jak i spalinowe są wykonane z tworzywa. System połączeń z uszczelkami wargowymi pozwala na szybki montaż gwarantujący trwałość i szczelność układu. System składa się z podstawowych zestawów zawierających początkowy (z kołnierzem mocującym do kotła) i końcowy element układu (końcówka zasysu powietrza / wylotu spalin). Zestawy podstawowe mogą być wydłużane przy użyciu elementów dodatkowych (rury, kolana). Uwaga: Zestawy powietrzno-spalinowe do kotłów z zamkniętą komorą spalania (seria niebieska) oraz do kotłów kondensacyjnych (seria zielona) NIE MOGĄ BYĆ STOSOWANE ZAMIENNIE. 1 MAKSYMALNA DŁUGOŚĆ ZESTAWU POWIETRZNO-SPALINOWEGO SERIA ZIELONA - KOTŁY KONDENSACYJNE Typ zestawu Zestaw koncentryczny poziomy Ø60/100 (z 1 kolanem 90º) Zestaw koncentryczny pionowy Ø60/100 (bez kolan) Długość maksymalna 12,8 m 14,4 m Zestaw rozdzielny Ø80+80 (z końcówką zasysu powietrza, 1 m rury zasysu powietrza oraz 2 kolanami 90º) 30 m Zestaw rozdzielny Ø80 + wkład kominowy pionowy Ø60 (z końcówką zasysu powietrza, 1 m rury zasysu powietrza oraz 2 kolanami 90º) 22 m Zastosowanie kolana powoduje skrócenie maksymalnej długości przewodu powietrzno-spalinowego zgodnie z poniższą tabelą: Element Kolano koncentryczne 90 Ø60/100 Kolano koncentryczne 45 Ø60/100 Kolano 90 Ø80 Kolano 45 Ø80 Odpowiadająca długość prostego odcinka przewodu 1,3 m 1 m Wlot powietrza 2,2 m Wylot spalin 2,1 m Wlot powietrza 1,4 m Wylot spalin 1,3 m 31

32 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA ZIELONA W celu zagwarantowania poprawności działania kotła należy podczas projektowania układu powietrzno-spalinowego dokonać obliczeń sprawdzających, korzystając z tabeli Współczynników oporu (228). Opór sumaryczny zestawu nie może przekroczyć wartości 100. ZESTAW KONCENTRYCZNY 60/100 a) b) Schemat instalacji zestawu koncentrycznego 60/100: a) poziomego - wylot przez ścianę b) pionowego - wylot przez strop ZESTAW KONCENTRYCZNY POZIOMY 60/ Zestaw zawiera: kolano 90 z kołnierzem montażowym końcówkę poziomą koncentryczną 1m rozety maskujące i komplet uszczelnień 420, ,60 32

33 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA ZIELONA ZESTAW KONCENTRYCZNY PIONOWY 60/100 Zestaw zawiera: podstawę koncentryczną końcówkę pionową koncentryczną 1,25 m obróbkę blacharską z przejściem dachowym rozety maskujące i komplet uszczelnień 774, , RURA KONCENTRYCZNA 60/100 0,5 m 119, , RURA KONCENTRYCZNA 60/100 1 m 227, , KOLANO KONCENTRYCZNE 90 60/ , , KOLANO KONCENTRYCZNE 45 60/ , , PODSTAWA KONCENTRYCZNA 60/ , , ROZETA MASKUJĄCA 100 (zestaw 2 szt) 61, ,03 33

34 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA ZIELONA ZESTAW ROZDZIELNY Schemat instalacji zestawu rozdzielnego 80+80: ZESTAW ROZDZIELNY Zestaw zawiera: podstawę wlotu powietrza, podstawę wylotu spalin 2 kolana 90 rurę 1m z kratką wlotu rurę 1m wylotu rozety maskujące i komplet uszczelnień 538, , RURA PROSTA 80-0,5 m (komplet 4 szt)* 251, , RURA PROSTA 80-1 m (komplet 4 szt)* 334, , KOLANO (komplet 4 szt)* 286, , KOLANO , ,37 * Istnieje możliwość zamawiania pojedynczych elementów 34

35 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA ZIELONA PODSTAWA WLOTU POWIETRZA + PODSTAWA WYLOTU SPALIN , , ROZETA MASKUJĄCA 80 25, ,75 KZP-D.80-V KOŃCÓWKA WYLOTU SPALIN 80 ze stali nierdzewnej 201, ,23 KZP-D.80-V/ WEN KOŃCÓWKA WYLOTU SPALIN 80 WENTYLOWANA ze stali nierdzewnej 275, ,25 35

36 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA ZIELONA ELEMENTY WKŁADU KOMINOWEGO 60 - INSTALACJA PIONOWA W SZACHCIE KOMINOWYM Zestaw pozwala na odprowadzenie spalin za pomocą rury 60 wprowadzonej do szachtu kominowego połączonej z rurą wylotu spalin zestawu rozdzielnego Połączenie rur poziomych 80 i rur pionowych 60 jest wykonane za pomocą kolana 90 z redukcją 80/60 ( ). Przewód pionowy 60 zakończony jest dowolną końcówką pionową (KZP-D.60-V, K ). Rury muszą być zabezpieczone za pomocą opasek łączących ( ). Opaski te powinny być montowane naprzemiennie z opaskami centrującymi ( ), które ustawiają centralnie rury wewnątrz szachtu kominowego. Odprowadzenie kondensatu realizowane jest przez kocioł. 36

37 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA ZIELONA RURA PROSTA 60-1 m (komplet 4 szt.)* 286, , RURA PROSTA 60-2 m 143, , KOLANO Z REDUKCJĄ 60/80 z elementem mocującym do podpory , , PODPORA KOLANA 90º 144, , PANEL MASKUJĄCY 180, , KOLANO , , OPASKA ŁĄCZĄCA DO RUR 60 zestaw 5 szt.* 227, , OPASKA CENTRUJĄCA DO RUR 60 zestaw 3 szt.* 251, ,73 KZP-D.60-V KOŃCÓWKA PIONOWA WYLOTU SPALIN 60 ze stali nierdzewnej 100, ,00 K KOŃCÓWKA PIONOWA WYLOTU SPALIN 60 WENTYLOWANA ze stali nierdzewnej 248, ,04 * Istnieje możliwość zamawiania pojedynczych elementów 37

38 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH Z ZAMKNIĘTĄ KOMORĄ SPALANIA (TYP C) - SERIA SREBRNA Seria srebrna jest zaprojektowana z przeznaczeniem do kotłów tradycyjnych oraz kondensacyjnych Immergas. Elementy wykonane są ze stali nierdzewnej. System połączeń z uszczelkami wargowymi pozwala na szybki montaż gwarantujący trwałość i szczelność układu. System składa się z podstawowych zestawów zawierających początkowy (z kołnierzem mocującym do kotła) i końcowy element układu (końcówka zasysu powietrza / wylotu spalin). Zestawy podstawowe mogą być wydłużane przy użyciu elementów dodatkowych (rury, kolana). Dla kotłów kondensacyjnych o mocy do 35 kw stosuje się przewody koncentryczne o średnicy 60/100 lub rozdzielne 80. W przypadku zastosowania innych średnic należy dokonać stosownych obliczeń. Odpływ powstałego w procesie spalania kondensatu realizowany jest poprzez kocioł. UWAGA: Zestawy powietrzno-spalinowe do kotłów kondensacyjnych serii zielonej i serii srebrnej różnią się sposobem połączeń. Możliwe do zrealizowania są jedynie układy, w których pierwsza część wylotu spalin (od strony kotła) pochodzi z serii zielonej a dalszy ciąg (aż do końca wylotu) z serii srebrnej. 38

39 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA MAKSYMALNA DŁUGOŚĆ ZESTAWU POWIETRZNO-SPALINOWEGO SERIA SREBRNA - KOTŁY KONDENSACYJNE Typ zestawu Długość maksymalna 1 Zestaw koncentryczny poziomy Ø60/100 (z 1 kolanem 90 ) 12,8 m Zestaw koncentryczny pionowy Ø60/100 (bez kolan) Zestaw rozdzielny Ø80+80 (z końcówką zasysu powietrza, 1 m rury zasysu powietrza oraz 2 kolanami 90 ) Zestaw rozdzielny Ø80 + wkład kominowy pionowy Ø60 (z końcówką zasysu powietrza, 1 m rury zasysu powietrza oraz 2 kolanami 90 ) 14,4 m 30 m 22 m Zastosowanie kolana powoduje skrócenie maksymalnej długości przewodu powietrzno-spalinowego zgodnie z poniższą tabelą: Element Kolano koncentryczne 90 Ø60/100 Kolano koncentryczne 45 Ø60/100 Odpowiadająca długość prostego odcinka przewodu 1,3 m 1 m Kolano 90 Ø80 Kolano 45 Ø80 Wlot powietrza 2,2 m Wylot spalin 2,1 m Wlot powietrza 1,4 m Wylot spalin 1,3 m W celu zagwarantowania poprawności działania kotła należy podczas projektowania układu powietrzno-spalinowego dokonać obliczeń sprawdzających, korzystając z tabeli Współczynników oporu (strona 230). Opór sumaryczny zestawu nie może przekroczyć wartości

40 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA ZESTAW KONCENTRYCZNY 60/100 a) b) Schemat instalacji zestawu koncentrycznego 60/100: a) poziomego - wylot przez ścianę b) pionowego - wylot przez strop ZESTAW KONCENTRYCZNY POZIOMY 60/100 K Zestaw zawiera: kolano 87 z kołnierzem montażowym końcówkę poziomą koncentryczną 1m rozety maskujące i komplet uszczelnień 482, ,86 K ZESTAW KONCENTRYCZNY PIONOWY 60/100 Zestaw zawiera: podstawę koncentryczną końcówkę pionową koncentryczną rurę koncentryczną 0,5 m rozety maskujące i komplet uszczelnień 552, ,96 40

41 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA 1 K RURA KONCENTRYCZNA 60/100 0,5 m 130, ,90 K RURA KONCENTRYCZNA 60/100 1 m 178, ,94 K A KOŃCÓWKA KONCENTRYCZNA POZIOMA 60/100-1 m 305, ,15 K KOLANO KONCENTRYCZNE 87 60/ , ,18 K KOLANO KONCENTRYCZNE 45 60/ , ,11 K KOLANO KONCENTRYCZNE 87 60/100 z kołnierzem montażowym 198, ,54 K PODSTAWA KONCENTRYCZNA 60/ , ,65 K.T60100P PODSTAWA KONCENTRYCZNA 60/100 Z TRÓJNIKIEM REWIZYJNYM 408, ,84 K ROZETA MASKUJĄCA , ,59 K.PD1 PRZEJŚCIE DACHOWE PŁASKIE 100 (do dachów płaskich lub zabezpieczenia szachtu) 65, ,95 K.PD2 PRZEJŚCIE DACHOWE REGULOWANE 100 (do dachów o kącie nachylenia do 30 ) 133, ,59 K.PDU PRZEJŚCIE DACHOWE UNIWERSALNE 100 (elastyczne) 288, ,24 41

42 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA ZESTAW ROZDZIELNY Schemat instalacji zestawu rozdzielnego 80+80: K ZESTAW ROZDZIELNY Zestaw zawiera: podstawę wlotu powietrza, podstawę wylotu spalin 2 kolana 87 2 rury proste 1m kratkę wlotu rozety maskujące i komplet uszczelnień 532, ,36 K RURA PROSTA 80-0,5 m 62, ,26 K RURA PROSTA 80-1 m 71, ,33 K KOLANO , ,33 K KOLANO , ,79 K PODSTAWA WLOTU POWIETRZA + PODSTAWA WYLOTU SPALIN , ,36 42

43 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA 1 K KRATKA POZIOMA 80 WLOTU POWIETRZA /WYLOTU SPALIN 67, ,41 KZP-D.80-V KOŃCÓWKA WYLOTU SPALIN , ,23 KZP-D.80- V/WEN KOŃCÓWKA WYLOTU SPALIN 80 WENTYLOWANA 275, ,25 ELEMENTY WKŁADU KOMINOWEGO 60 K RURA PROSTA 60-0,5 m 56, ,88 K RURA PROSTA 60-1 m 71, ,33 K A KOLANO , ,10 K KOLANO , ,79 K B REDUKCJA 80/60 55, ,65 K KOŃCÓWKA PIONOWA WYLOTU SPALIN 60 WENTYLOWANA z daszkiem wylotu spalin , ,04 KZP-D.60-V KOŃCÓWKA PIONOWA WYLOTU SPALIN , ,00 K D KOLANO REDUKCYJNE 60/80 Z ODPROWADZENIEM KONDENSATU I PODPORĄ 130, ,90 43

44 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA ZESTAWY TYPU S Zestaw pozwala na zasys powietrza bezpośrednio z szachtu kominowego. Zestaw zawiera: kolano koncentryczne z kołnierzem montażowym (1)* rurę koncentryczną (2) z rozetą maskującą kolano 87 z elementem mocującym (3) końcówkę wylotu spalin wentylowaną (4) K.Z60/100 ZESTAW IMMERGAS S 60/100 SREBRNY K.Z60/100B ZESTAW IMMERGAS S 60/100 BIAŁY K.Z80/125 ZESTAW IMMERGAS S 80/125 SREBRNY K.Z80/125B ZESTAW IMMERGAS S 80/125 BIAŁY 525, ,75 554, ,42 699, ,77 729, ,67 *niezależnie od zestawu kolano montażowe od strony kotła jest zawsze 60/100 44

45 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA MAKSYMALNA WYSOKOŚĆ ZESTAWU SPALINOWEGO TYPU S Maksymalna wysokość H zestawu (liczona od wejścia w ścianę do końca komina) zależna jest od rodzaju (tradycyjny/kondensacyjny) oraz od typu kotła. 1 H Rodzaj kotła Kotły kondensacyjne Typ kotła VICTRIX X 12 2 I VICTRIX X 24 2 I VICTRIX 26 2 I VICTRIX ZEUS 26 1 I VICTRIX ZEUS SUPERIOR 26 KW VICTRIX ZEUS SUPERIOR 32 KW VICTRIX SUPERIOR 32 KW X HERCULES CONDENSING 26 2 I HERCULES CONDENSING 32 2 I HERCULES CONDENSING ABT 32 2 I HERCULES SOLAR 26 1 A Długość maksymalna zestawu 60/100 80/125 11,0 m 26,6 m Zastosowanie koncentrycznych elementów dodatkowych na drodze spalinowej powoduje skrócenie maksymalnej długości zestawu zgodnie z poniższą tabelą: Kolano koncentryczne 90 Ø60/100 Kolano koncentryczne 45 Ø60/100 Kolano koncentryczne 90 Ø80/125 Kolano koncentryczne 45 Ø80/125 Element Długość przeliczeniowa 1,3 m 1,0 m 1,3 m 1,0 m (Inne rozwiązania zestawów powietrzno spalinowych wymagają niezależnych obliczeń) 45

46 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA 46

47 KOTŁY KONDENSACYJNE WISZĄCE O MOCY kw 2

48 48

49 KOTŁY KONDENSACYJNE WISZĄCE O MOCY KW SERIA VICTRIX PRO KOTŁY KONDENSACYJNE JEDNOFUNKCYJNE WISZĄCE wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX sterowanie cyfrowe, zapłon elektroniczny płynna elektroniczna modulacja mocy już od 10 mocy nominalnej autodiagnostyka możliwość współpracy z termoregulatorem kaskadowo-strefowym pompa obiegowa c.o., grupa bezpieczeństwa c.o. możliwość instalacji jako typ B23 lub C23 wbudowany moduł sterowania pogodowego możliwość sterowania zaworem trójdrożnym do zasilania zasobnika c.w.u. możliwość pracy w układzie kaskadowym (do 7 kotłów) 2 VICTRIX PRO 35 1 I moc: 3,4 34,0 kw (80/60 C); 3,7 37,3 kw (50/30 C) rodzaj gazu: GZ , , Zestaw przezbrojeniowy na propan techniczny 190, ,70 VICTRIX PRO 55 1 I moc: 5,0 49,9 kw (80/60 C); 5,5 54,8 kw (50/30 C) rodzaj gazu: GZ , , Zestaw przezbrojeniowy na propan techniczny 290, ,70 VICTRIX PRO 80 1 I moc: 7,2 73,0 kw (80/60 C); 8,1 80,3 kw (50/30 C) rodzaj gazu: GZ , , Zestaw przezbrojeniowy na propan techniczny 290, ,70 VICTRIX PRO 100 I moc: 9,4 90,0 kw (80/60 C); 10,5 98,8 kw (50/30 C) rodzaj gazu: GZ , , Zestaw przezbrojeniowy na propan techniczny 290, ,70 VICTRIX PRO 120 I moc: 11,0 111,0 kw (80/60 C); 12,2 121,7 kw (50/30 C) rodzaj gazu: GZ , , Zestaw przezbrojeniowy na propan techniczny 290, ,70 Zestawy powietrzno-spalinowe do kotłów VICTRIX PRO - patrz strona 55 49

50 KOTŁY KONDENSACYJNE WISZĄCE O MOCY KW 2 AKCESORIA DODATKOWE DO KOTŁÓW VICTRIX PRO: ELEMENTY AUTOMATYKI SONDA ZEWNĘTRZNA 161, , REGULATOR POKOJOWY do współpracy z pojedynczym kotłem menu w języku polskim 1 120, , TERMOREGULATOR KASKADOWO- STREFOWY zawiera zestaw konektorów menu w języku polskim 2 590, , PANEL MONTAŻOWY TERMOREGULATORA do montażu ściennego 308, , SONDA ZEWNĘTRZNA do współpracy z termoregulatorem kaskadowo-strefowym 180, , REGULATOR STREFOWY do współpracy z termoregulatorem kaskadowo-strefowym 1 007, , TERMOSTAT POKOJOWY MODULUJĄCY do współpracy z termoregulatorem kaskadowo-strefowym 668, , SONDA KONTAKTOWA TEMPERATURY ZASILANIA INSTALACJI do współpracy z termoregulatorem kaskadowo-strefowym 148, , SONDA KONTAKTOWA ZASOBNIKA C.W.U. do współpracy z zasobnikiem c.w.u. sterowanym przez termoregulator kaskadowostrefowy 161, ,03 50

51 KOTŁY KONDENSACYJNE WISZĄCE O MOCY KW ELEMENTY INSTALACJI HYDRAULICZNEJ - POJEDYNCZY KOCIOŁ ZESTAW ZAWORU TRÓJDROŻNEGO do podłączenia zewnętrznego zasobnika c.w.u , , SPRZĘGŁO HYDRAULICZNE do pojedynczego kotła VICTRIX PRO , , SPRZĘGŁO HYDRAULICZNE do pojedynczego kotła VICTRIX PRO , , ZESTAW ZABEZPIECZAJĄCY do pojedynczego kotła 1 740, , ZESTAW NEUTRALIZATORA KONDENSATU do pojedynczego kotła 1 007, , ZESTAW NEUTRALIZATORA KONDENSATU do kaskady kotłów 2 024, , GRANULAT DO NEUTRALIZATORA KONDENSATU 227, ,21 51

52 KOTŁY KONDENSACYJNE WISZĄCE O MOCY KW MODUŁY DO INSTALACJI KOTŁÓW O MOCY 35 KW * 2 INSTALACJA POJEDYNCZA LUB KASKADOWA PROFIL 80 X 80 MM PRZYŁĄCZA 2,5 MOC MAKSYMALNA 290 KW T.KS811 KOLEKTOR HYDRAULICZNY KS11 do 1 kotła Victrix Pro wiszącego na ścianie lub innym wieszaku Rozstaw przyłączy160 mm 1 490, ,70 T.KS812 KOLEKTOR HYDRAULICZNY KS12 do 2 kotłów Victrix Pro wiszących na ścianie lub innym wieszaku Rozstaw przyłączy160 mm 2 790, ,70 T.KS801 KOLEKTOR HYDRAULICZNY KS1 do 1 kotła Victrix Pro wiszącego na ścianie lub innym wieszaku Rozstaw przyłączy160 mm 1 560, ,80 T.KS802 KOLEKTOR HYDRAULICZNY KS2 do 2 kotłów Victrix Pro wiszących na ścianie lub innym wieszaku Rozstaw przyłączy160 mm 2 860, ,80 T.ZKS Zestaw przyłączeniowy 1 kotła do kolektora KS 450, ,50 T.LMKS80 ŁĄCZNIK MODUŁ-SPRZĘGŁO Rozstaw przyłączy 160/830 mm 845, ,35 T.SK80 KOLANO SKRĘTNE , ,60 T.MR801 ROZDZIELACZ HYDRAULICZNY DLA 1 OBIEGU CO Rozstaw przyłączy 160 mm 1 290, ,70 T.MR802 ROZDZIELACZ HYDRAULICZNY DLA 2 OBIEGÓW CO Rozstaw przyłączy 160 mm 2 340, ,20 * Towar na zamówienie 52
