1 NOWA OFERTA KOMINÓW ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA ORAZ KOTŁÓW KONDENSACYJNYCH EDYCJA PAŹDZIERNIK 2015

2

3 CENNIK ZESTAWÓW POWIETRZNO-SPALINOWYCH SERII SREBRNEJ EDYCJA PAŹDZIERNIK 2015 Immergas Polska Sp z oo zastrzega sobie możliwość wprowadzenia zmian Faktyczny wygląd produktu może odbiegać od przedstawionego na zdjęciach Warunki podane w cenniku nie stanowią ofert w rozumieniu Kodeksu Cywilnego Opublikowane dane techniczne dotyczą fabrycznie nowego urządzenia zamontowanego zgodnie z obowiązującymi przepisami i normami, testowanego w warunkach laboratoryjnych i mogą ulec zmianie pod wpływem warunków użytkowania i eksploatacji

4 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH Z ZAMKNIĘTĄ KOMORĄ SPALANIA (TYP C) - SERIA SREBRNA Seria srebrna jest zaprojektowana z przeznaczeniem do kotłów tradycyjnych oraz kondensacyjnych Immergas Elementy wykonane są ze stali nierdzewnej System połączeń z uszczelkami wargowymi pozwala na szybki montaż gwarantujący trwałość i szczelność układu System składa się z podstawowych zestawów zawierających początkowy (z kołnierzem mocującym do kotła) i końcowy element układu (końcówka zasysu powietrza / wylotu spalin) Zestawy podstawowe mogą być wydłużane przy użyciu elementów dodatkowych (rury, kolana) Dla kotłów kondensacyjnych o mocy do 35 kw stosuje się przewody koncentryczne o średnicy Ø60/100 lub rozdzielne Ø80 W przypadku zastosowania innych średnic należy dokonać stosownych obliczeń Odpływ powstałego w procesie spalania kondensatu realizowany jest poprzez kocioł UWAGA: Zestawy powietrzno-spalinowe do kotłów kondensacyjnych serii zielonej i serii srebrnej różnią się sposobem połączeń Możliwe do zrealizowania są jedynie układy, w których pierwsza część wylotu spalin (od strony kotła) pochodzi z serii zielonej, a dalszy ciąg (aż do końca wylotu) z serii srebrnej 4

5 MAKSYMALNA DŁUGOŚĆ ZESTAWU POWIETRZNO-SPALINOWEGO SERIA SREBRNA - KOTŁY KONDENSACYJNE Typ zestawu Długość maksymalna Zestaw koncentryczny poziomy Ø60/100 (z 1 kolanem 90 ) 12,8 m Zestaw koncentryczny pionowy Ø60/100 (bez kolan) 14,4 m Zestaw rozdzielny Ø80+80 (z końcówką zasysu powietrza, 1 m rury zasysu powietrza oraz 2 kolanami 90 ) 30 m Zestaw rozdzielny Ø80 + wkład kominowy pionowy Ø60 (z końcówką zasysu powietrza, 1 m rury zasysu powietrza oraz 2 kolanami 90 ) 22 m Zastosowanie kolana powoduje skrócenie maksymalnej długości przewodu powietrzno-spalinowego zgodnie z poniższą tabelą: Element Kolano koncentryczne 90 Ø60/100 Odpowiadająca długość prostego odcinka przewodu 1,3 m Kolano koncentryczne 45 Ø60/100 Kolano 90 Ø80 Kolano 45 Ø80 1 m Wlot powietrza 2,2 m Wylot spalin 2,1 m Wlot powietrza 1,4 m Wylot spalin 1,3 m W celu zagwarantowania poprawności działania kotła należy podczas projektowania układu powietrzno-spalinowego dokonać obliczeń sprawdzających, korzystając z tabeli Współczynników oporu (strona 28) Opór sumaryczny zestawu nie może przekroczyć wartości 100 5

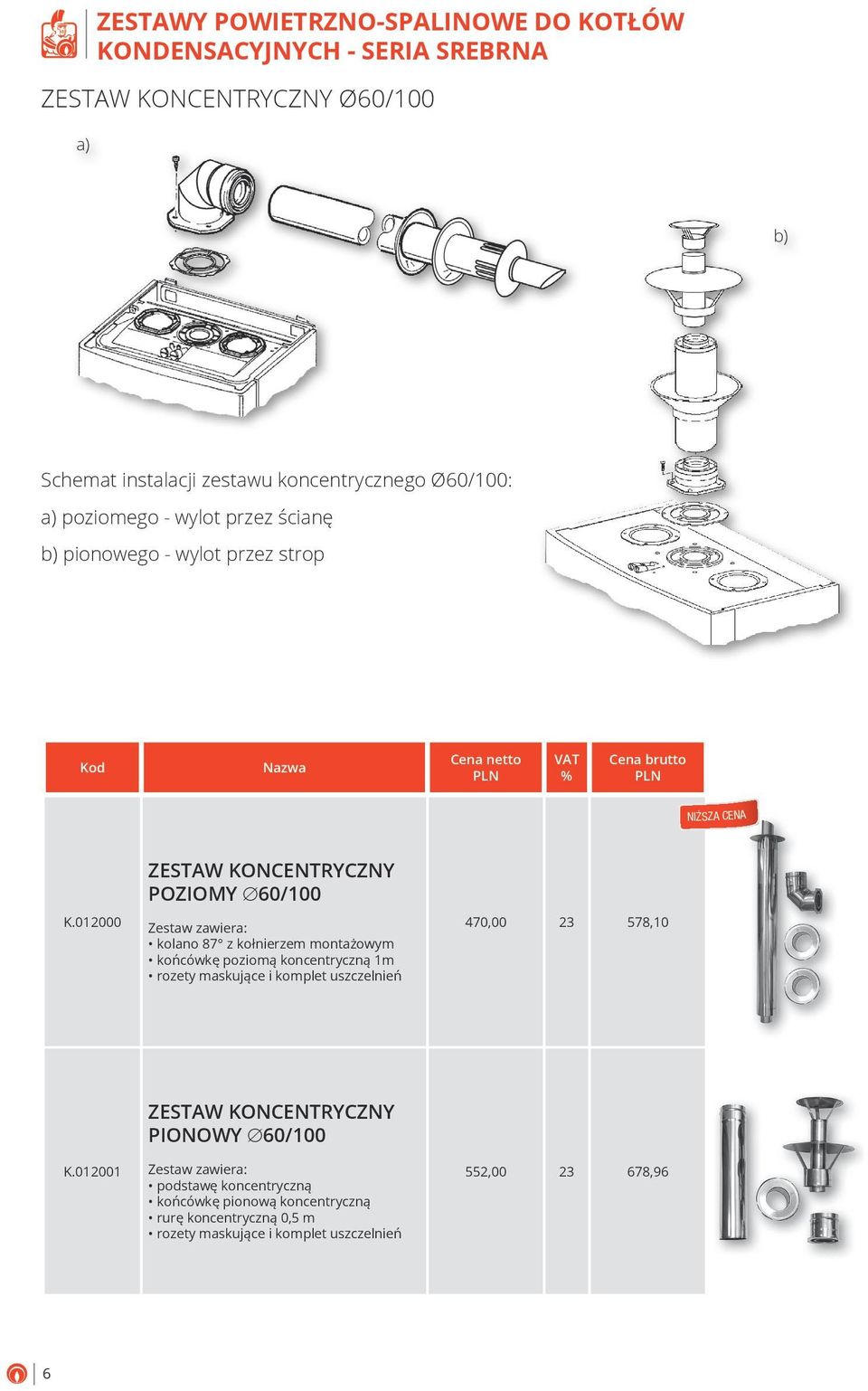

6 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA ZESTAW KONCENTRYCZNY Ø60/100 a) b) Schemat instalacji zestawu koncentrycznego Ø60/100: a) poziomego - wylot przez ścianę b) pionowego - wylot przez strop Kod Nazwa Cena netto VAT % Cena brutto K ZESTAW KONCENTRYCZNY POZIOMY 60/100 Zestaw zawiera: kolano 87 z kołnierzem montażowym końcówkę poziomą koncentryczną 1m rozety maskujące i komplet uszczelnień 470, ,10 K ZESTAW KONCENTRYCZNY PIONOWY 60/100 Zestaw zawiera: podstawę koncentryczną końcówkę pionową koncentryczną rurę koncentryczną 0,5 m rozety maskujące i komplet uszczelnień 552, ,96 6

7 Kod Nazwa Cena netto VAT % Cena brutto K RURA KONCENTRYCZNA 60/100 0,5 m 130, ,90 K RURA KONCENTRYCZNA 60/100 1 m 166, ,18 K A KOŃCÓWKA KONCENTRYCZNA POZIOMA 60/100-1 m 305, ,15 K KOLANO KONCENTRYCZNE 87 60/ , ,80 K KOLANO KONCENTRYCZNE 45 60/ , ,11 K KOLANO KONCENTRYCZNE 87 60/100 z kołnierzem montażowym 180, ,40 K PODSTAWA KONCENTRYCZNA 60/ , ,66 KT60100P PODSTAWA KONCENTRYCZNA 60/100 Z TRÓJNIKIEM REWIZYJNYM 390, ,70 K ROZETA MASKUJĄCA , ,59 KPD1 PRZEJŚCIE DACHOWE PŁASKIE 100 (do dachów płaskich lub zabezpieczenia szachtu) 65, ,95 KPD2 PRZEJŚCIE DACHOWE REGULOWANE 100 (do dachów o kącie nachylenia do 30 ) 133, ,59 KPDU PRZEJŚCIE DACHOWE UNIWERSALNE 100 (elastyczne) 288, ,24 7

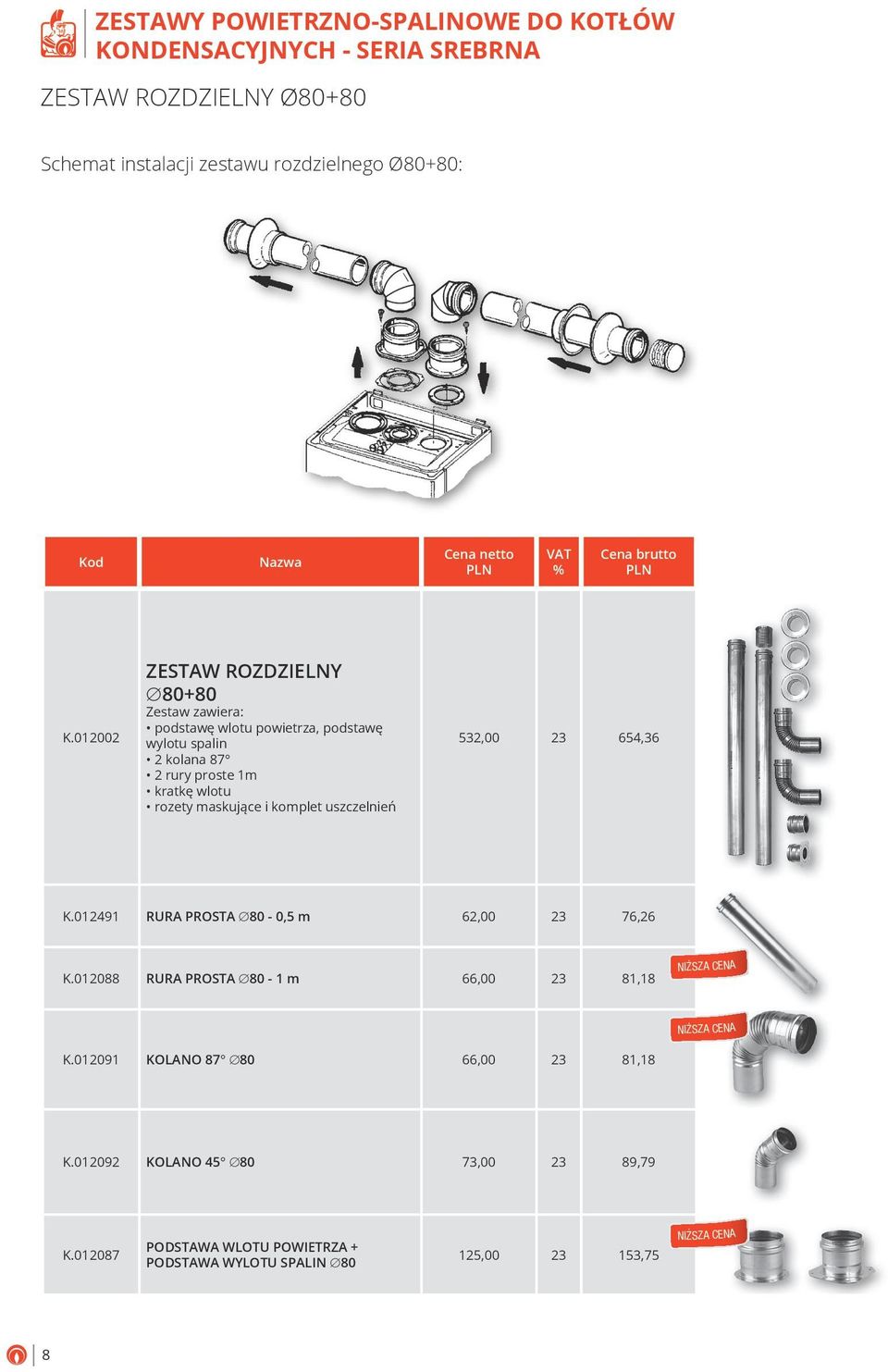

8 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA ZESTAW ROZDZIELNY Ø80+80 Schemat instalacji zestawu rozdzielnego Ø80+80: Kod Nazwa Cena netto VAT % Cena brutto K ZESTAW ROZDZIELNY Zestaw zawiera: podstawę wlotu powietrza, podstawę wylotu spalin 2 kolana 87 2 rury proste 1m kratkę wlotu rozety maskujące i komplet uszczelnień 532, ,36 K RURA PROSTA 80-0,5 m 62, ,26 K RURA PROSTA 80-1 m 66, ,18 K KOLANO , ,18 K KOLANO , ,79 K PODSTAWA WLOTU POWIETRZA + PODSTAWA WYLOTU SPALIN , ,75 8

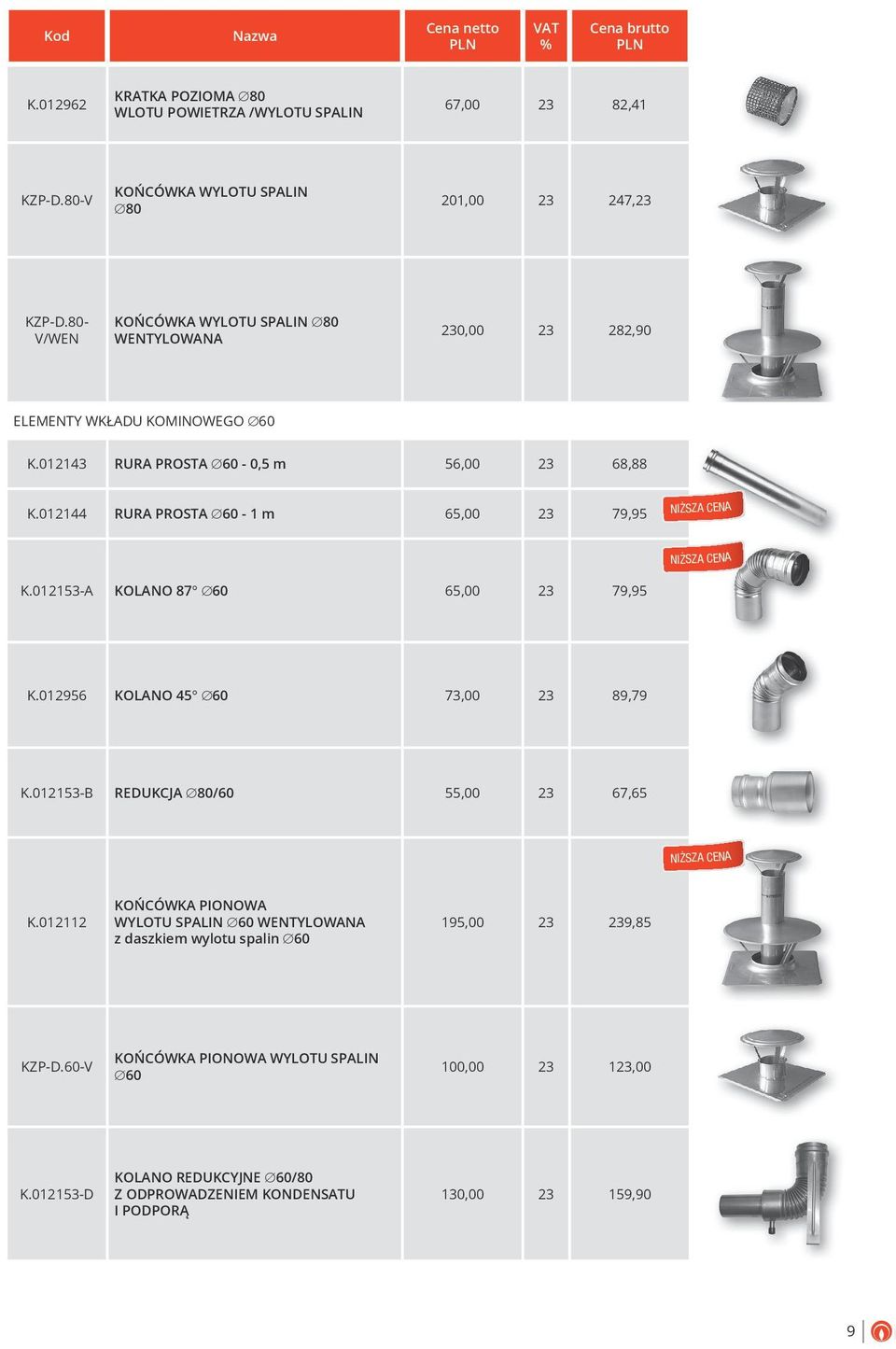

9 Kod Nazwa Cena netto VAT % Cena brutto K KRATKA POZIOMA 80 WLOTU POWIETRZA /WYLOTU SPALIN 67, ,41 KZP-D80-V KOŃCÓWKA WYLOTU SPALIN , ,23 KZP-D80- V/WEN KOŃCÓWKA WYLOTU SPALIN 80 WENTYLOWANA 230, ,90 ELEMENTY WKŁADU KOMINOWEGO 60 K RURA PROSTA 60-0,5 m 56, ,88 K RURA PROSTA 60-1 m 65, ,95 K A KOLANO , ,95 K KOLANO , ,79 K B REDUKCJA 80/60 55, ,65 K KOŃCÓWKA PIONOWA WYLOTU SPALIN 60 WENTYLOWANA z daszkiem wylotu spalin , ,85 KZP-D60-V KOŃCÓWKA PIONOWA WYLOTU SPALIN , ,00 K D KOLANO REDUKCYJNE 60/80 Z ODPROWADZENIEM KONDENSATU I PODPORĄ 130, ,90 9

10 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH 35 KW - SERIA SREBRNA ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH O MOCY POWYŻEJ 35 KW Kotły VICTRIX PRO mogą być zainstalowane jako urządzenia typu B (otwarta komora spalania z ciągiem wymuszonym) lub typu C (zamknięta komora spalania) Przy instalowaniu kotła w konfiguracji B (otwarta komora spalania) z pionowym odprowadzeniem spalin do komina należy wyliczyć średnicę i długość komina zgodnie z obowiązującymi w Polsce normami i przepisami W przypadku konfiguracji jako typ C należy zastosować jeden z koncentrycznych zestawów powietrzno-spalinowych o średnicy Ø80/125 lub skonfigurować zestaw samodzielnie (seria srebrna elementy wykonane ze stali kwasoodpornej) Zestawy podstawowe mogą być wydłużane przy pomocy elementów dodatkowych (rury, kolana) MAKSYMALNA DŁUGOŚĆ ZESTAWU POWIETRZNO-SPALINOWEGO Typ zestawu Zestaw pionowy Ø80 - wyrzut spalin (z końcówką wylotu spalin, zasys powietrza z pomieszczenia) Zestaw poziomy Ø80 - wyrzut spalin (z 1 kolanem 90 i końcówką wylotu spalin, zasys powietrza z pomieszczenia) Zestaw koncentryczny poziomy Ø80/125 (z 1 kolanem 90 i końcówką wylotu spalin) Zestaw koncentryczny pionowy Ø80/125 (z końcówką wylotu spalin) Długość maksymalna [m] V PRO 35 V PRO 55 V PRO 80 V PRO 100 V PRO ,0 30,0 28,0 14,0 8,5 24,0 30,0 28,0 14,0 8,5 8,0 14,5 11,0 8,0 5,0 11,5 18,0 15,0 11,0 6,0 UWAGA: Opór kolana 90 Ø80 równoważny jest 2,1 m długości roboczej przewodu Ø80 Opór kolana 45 Ø80 równoważny jest 1,3 m długości roboczej przewodu Ø80 Opór kolana 90 Ø80/125 równoważny jest 1,9 m długości roboczej przewodu Ø80/125 Opór kolana 45 Ø80/125 równoważny jest 1,3 m długości roboczej przewodu Ø80/125 10

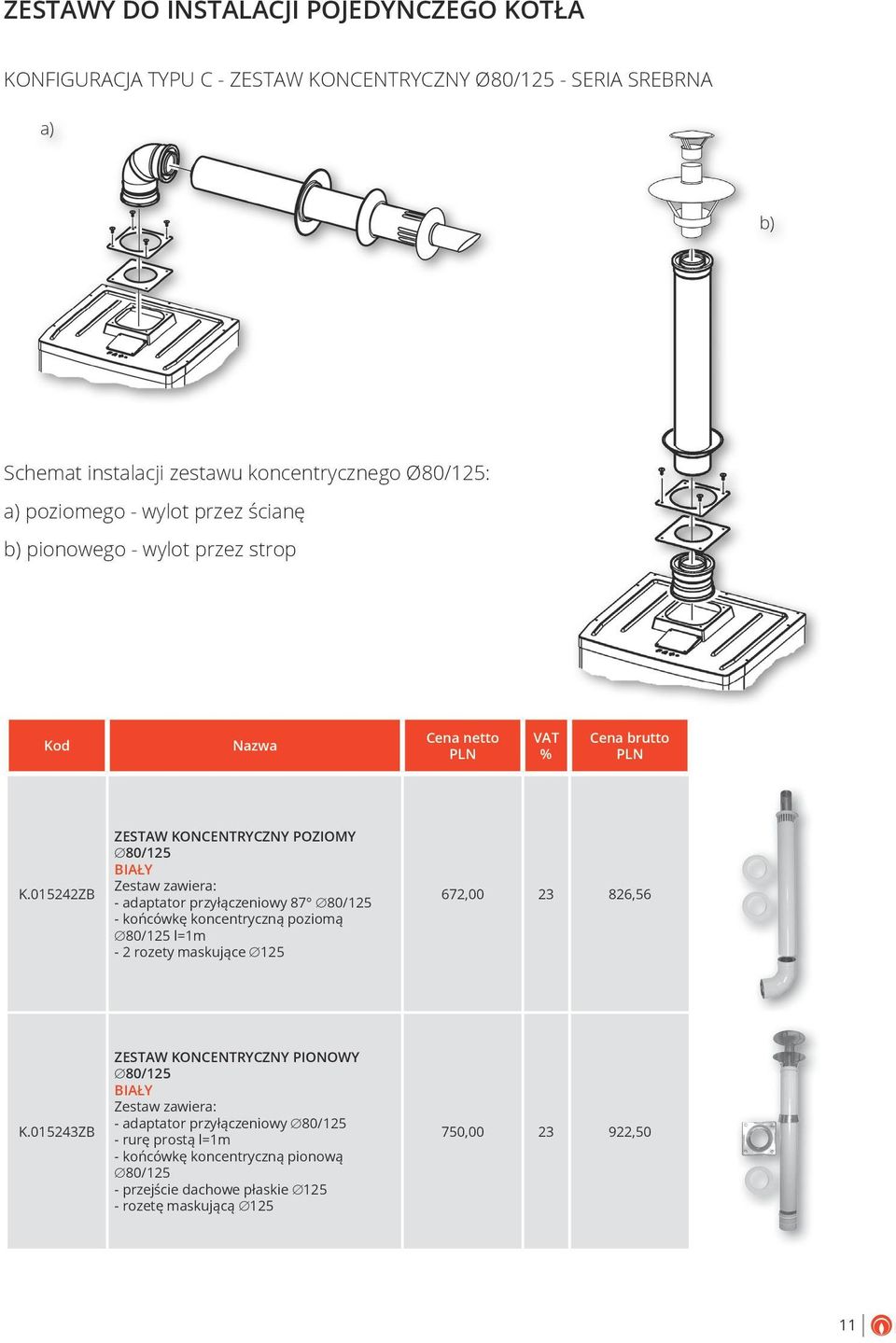

11 ZESTAWY DO INSTALACJI POJEDYNCZEGO KOTŁA KONFIGURACJA TYPU C - ZESTAW KONCENTRYCZNY Ø80/125 - SERIA SREBRNA a) b) Schemat instalacji zestawu koncentrycznego Ø80/125: a) poziomego - wylot przez ścianę b) pionowego - wylot przez strop Kod Nazwa Cena netto VAT % Cena brutto K015242ZB ZESTAW KONCENTRYCZNY POZIOMY 80/125 BIAŁY Zestaw zawiera: - adaptator przyłączeniowy 87 80/125 - końcówkę koncentryczną poziomą 80/125 l=1m - 2 rozety maskujące , ,56 K015243ZB ZESTAW KONCENTRYCZNY PIONOWY 80/125 BIAŁY Zestaw zawiera: - adaptator przyłączeniowy 80/125 - rurę prostą l=1m - końcówkę koncentryczną pionową 80/125 - przejście dachowe płaskie rozetę maskującą , ,50 11

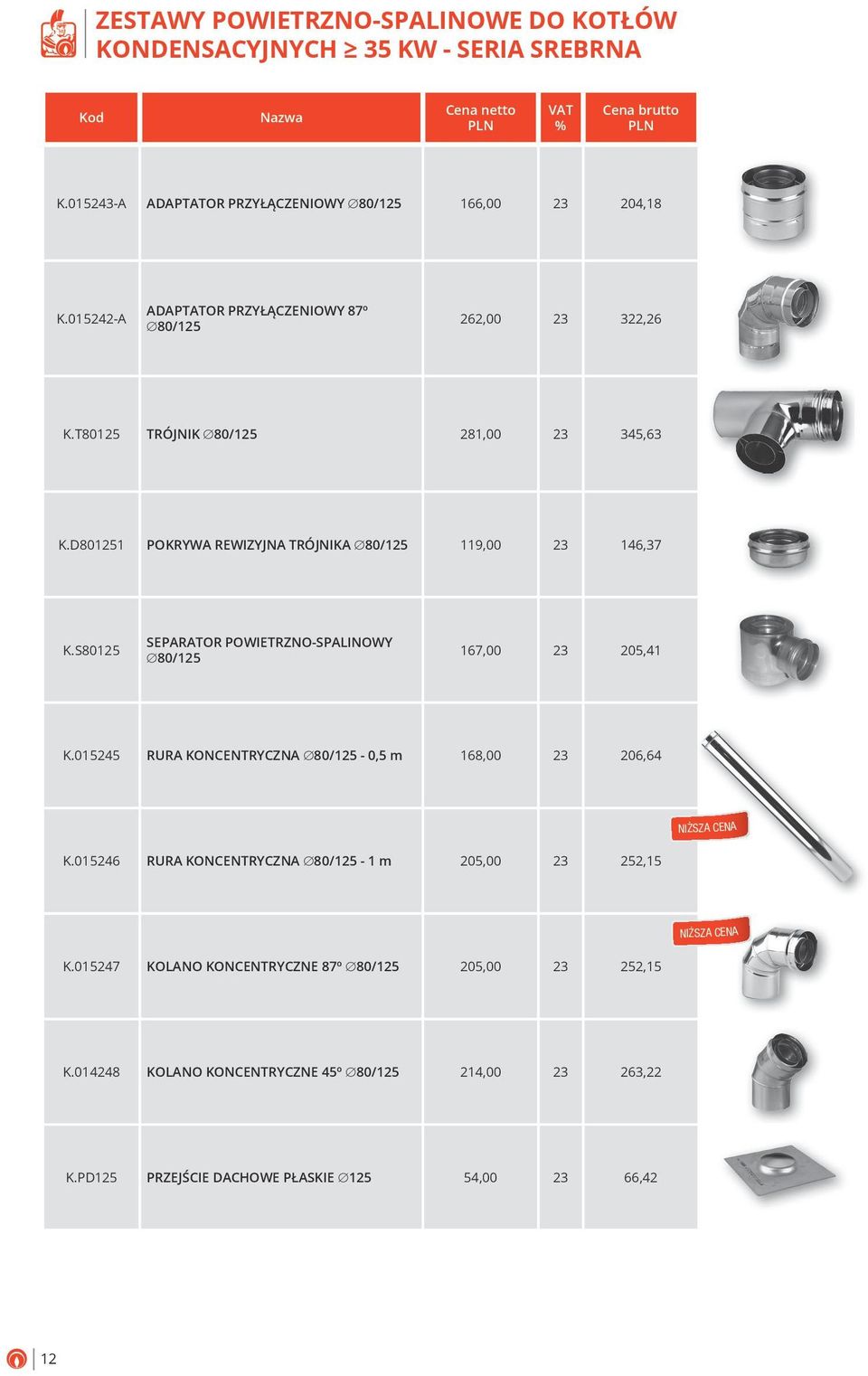

12 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH 35 KW - SERIA SREBRNA Kod Nazwa Cena netto VAT % Cena brutto K A ADAPTATOR PRZYŁĄCZENIOWY 80/ , ,18 K A ADAPTATOR PRZYŁĄCZENIOWY 87º 80/ , ,26 KT80125 TRÓJNIK 80/ , ,63 KD POKRYWA REWIZYJNA TRÓJNIKA 80/ , ,37 KS80125 SEPARATOR POWIETRZNO-SPALINOWY 80/ , ,41 K RURA KONCENTRYCZNA 80/125-0,5 m 168, ,64 K RURA KONCENTRYCZNA 80/125-1 m 205, ,15 K KOLANO KONCENTRYCZNE 87º 80/ , ,15 K KOLANO KONCENTRYCZNE 45º 80/ , ,22 KPD125 PRZEJŚCIE DACHOWE PŁASKIE , ,42 12

13 Kod Nazwa Cena netto VAT % Cena brutto KPDU PRZEJŚCIE DACHOWE UNIWERSALNE (elastyczne) 288, ,24 K ROZETA MASKUJĄCA , ,10 K KOŃCÓWKA KONCENTRYCZNA PIONOWA 80/ , ,60 K KOŃCÓWKA KONCENTRYCZNA POZIOMA 80/ , ,07 13

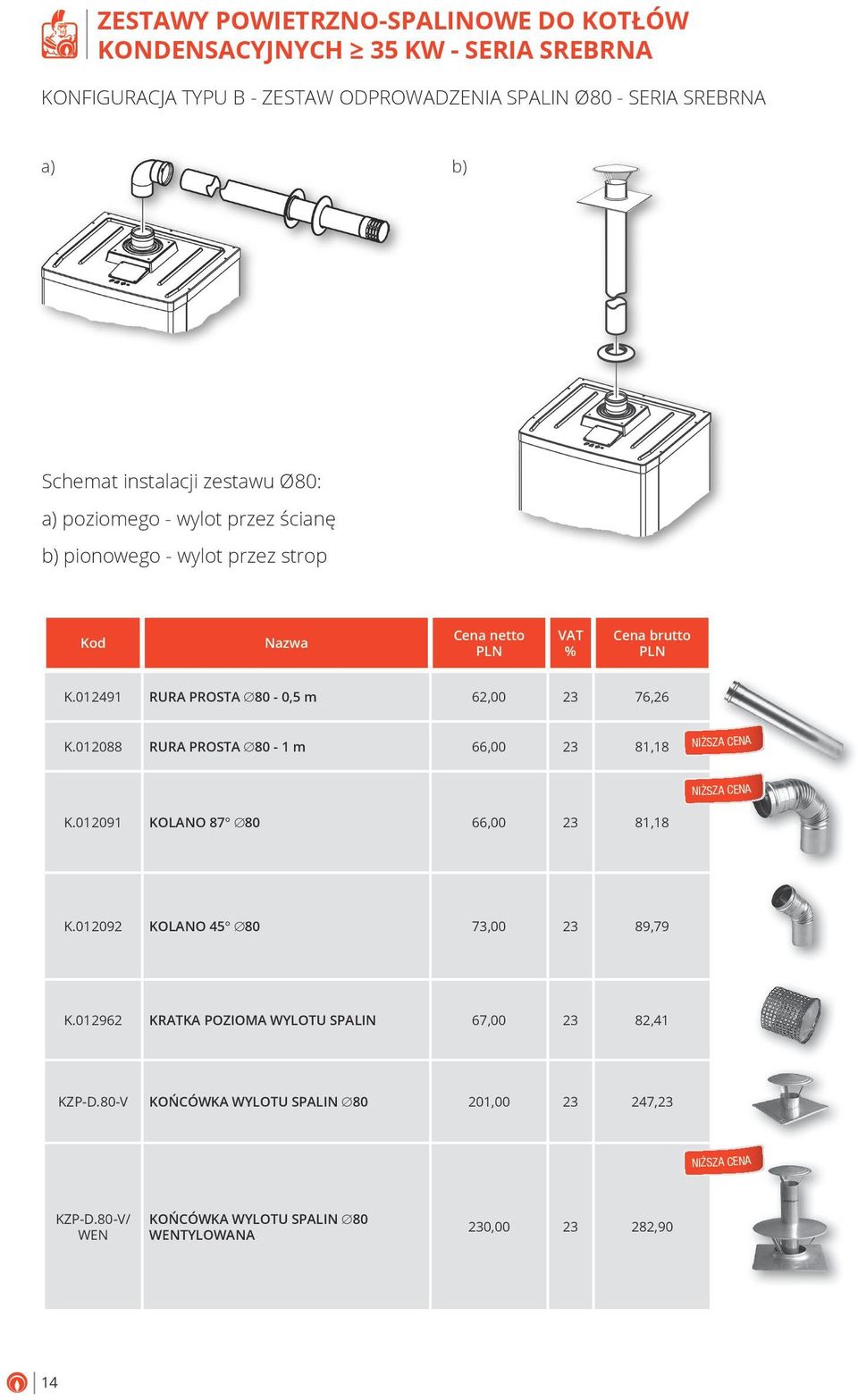

14 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH 35 KW - SERIA SREBRNA KONFIGURACJA TYPU B - ZESTAW ODPROWADZENIA SPALIN Ø80 - SERIA SREBRNA a) b) Schemat instalacji zestawu Ø80: a) poziomego - wylot przez ścianę b) pionowego - wylot przez strop Kod Nazwa Cena netto VAT % Cena brutto K RURA PROSTA 80-0,5 m 62, ,26 K RURA PROSTA 80-1 m 66, ,18 K KOLANO , ,18 K KOLANO , ,79 K KRATKA POZIOMA WYLOTU SPALIN 67, ,41 KZP-D80-V KOŃCÓWKA WYLOTU SPALIN , ,23 KZP-D80-V/ WEN KOŃCÓWKA WYLOTU SPALIN 80 WENTYLOWANA 230, ,90 14

15 KONFIGURACJA TYPU B - ZESTAWY DO INSTALACJI KASKADOWEJ Kod Nazwa Cena netto VAT % Cena brutto VICTRIX PRO 35 K ZESTAW KOLEKTORA SPALIN 125 dla 2 kotłów w układzie kaskadowym 2 290, ,70 K ZESTAW DODATKOWY KOLEKTORA SPALIN 125 do podłączenia trzeciego kotła w kaskadzie 1 120, ,60 KR RURA PROSTA 125-0,5 m 110, ,30 KR RURA PROSTA m 140, ,20 KK KOLANO , ,65 KK KOLANO , ,90 K ROZETA MASKUJĄCA , ,10 KDU DASZEK , ,57 15

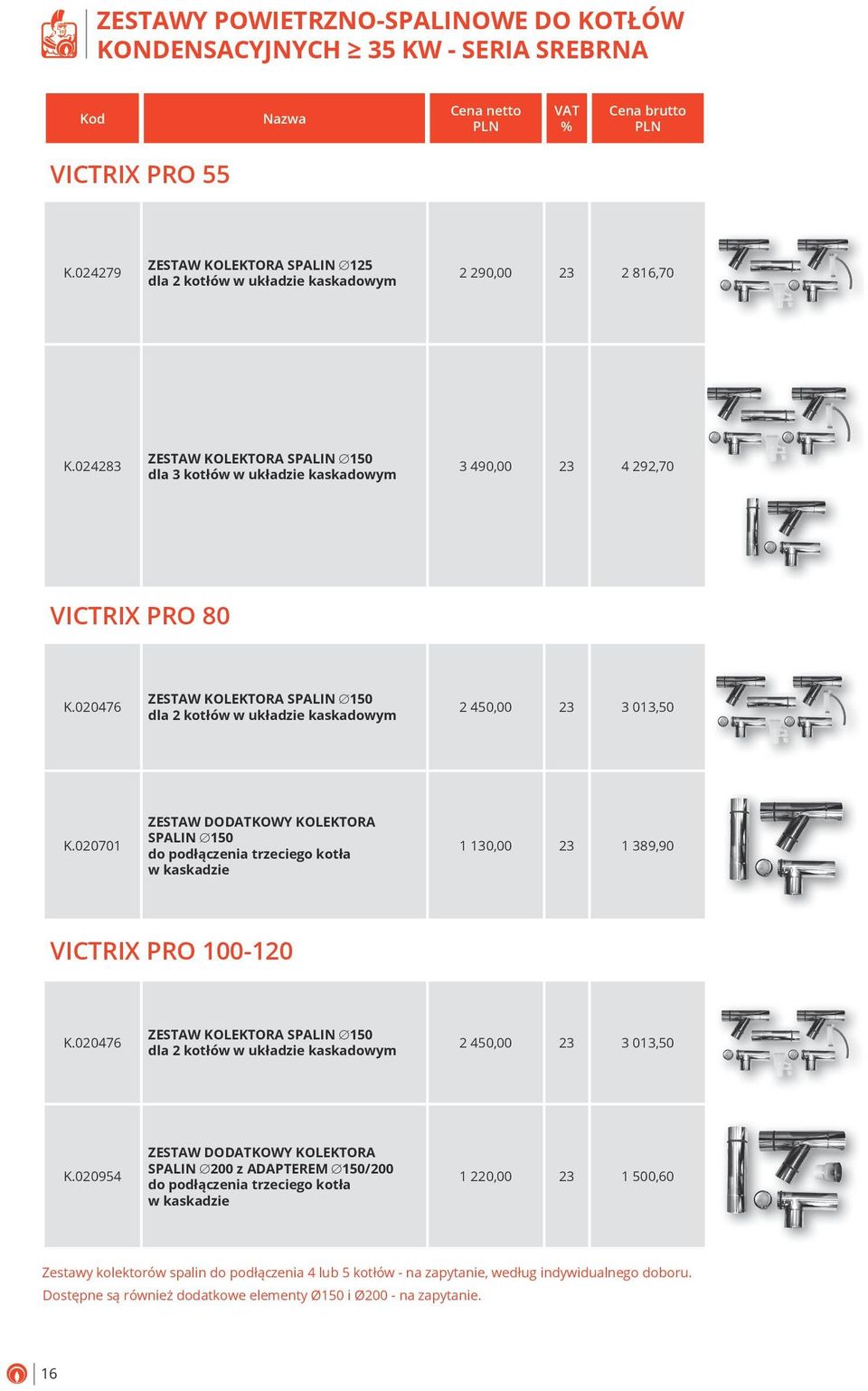

16 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH 35 KW - SERIA SREBRNA Kod Nazwa Cena netto VAT % Cena brutto VICTRIX PRO 55 K ZESTAW KOLEKTORA SPALIN 125 dla 2 kotłów w układzie kaskadowym 2 290, ,70 K ZESTAW KOLEKTORA SPALIN 150 dla 3 kotłów w układzie kaskadowym 3 490, ,70 VICTRIX PRO 80 K ZESTAW KOLEKTORA SPALIN 150 dla 2 kotłów w układzie kaskadowym 2 450, ,50 K ZESTAW DODATKOWY KOLEKTORA SPALIN 150 do podłączenia trzeciego kotła w kaskadzie 1 130, ,90 VICTRIX PRO K ZESTAW KOLEKTORA SPALIN 150 dla 2 kotłów w układzie kaskadowym 2 450, ,50 K ZESTAW DODATKOWY KOLEKTORA SPALIN 200 z ADAPTEREM 150/200 do podłączenia trzeciego kotła w kaskadzie 1 220, ,60 Zestawy kolektorów spalin do podłączenia 4 lub 5 kotłów - na zapytanie, według indywidualnego doboru Dostępne są również dodatkowe elementy Ø150 i Ø200 - na zapytanie 16

17 17

18 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA - SERIA SREBRNA ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA (TYP C) - SERIA SREBRNA Seria srebrna jest zaprojektowana z przeznaczeniem do kotłów tradycyjnych oraz kondensacyjnych Immergas Elementy wykonane są ze stali nierdzewnej System połączeń z uszczelkami wargowymi pozwala na szybki montaż gwarantujący trwałość i szczelność układu System składa się z podstawowych zestawów zawierających początkowy (z kołnierzem mocującym do kotła) i końcowy element układu (końcówka zasysu powietrza i wylotu spalin) Zestawy podstawowe mogą być wydłużane przy użyciu elementów dodatkowych (rury, kolana) Wyjątkiem jest zestaw koncentryczny Ø80/125, który nie posiada zestawu podstawowego - należy go skompletować z poszczególnych elementów W przypadku zastosowania zestawów z pionowym wylotem spalin dla kotłów tradycyjnych z zamkniętą komorą spalania należy zagwarantować odpływ kondensatu w taki sposób, aby uniemożliwić jego przedostanie się do kotła (trójnik pionowy z odprowadzeniem kondensatu) W zależności od długości zastosowanego zestawu konieczne jest zainstalowanie na wylocie spalin z kotła pierścienia redukcyjnego (rys1), będącego na wyposażeniu urządzenia Dobór pierścienia w zależności od długości zestawu i jego typu (koncentryczny/rozdzielny, pionowy/poziomy) znajduje się w instrukcji obsługi kotła Uwaga: W kotłach EOLO EXTRA 32 kw X oraz ZEUS kw rolę pierścienia redukcyjnego pełni ustawialna przesłona zamontowana na wyjściu spalin kotła (rys2) Pierścień redukcyjny Rys 1 Rys 2 18

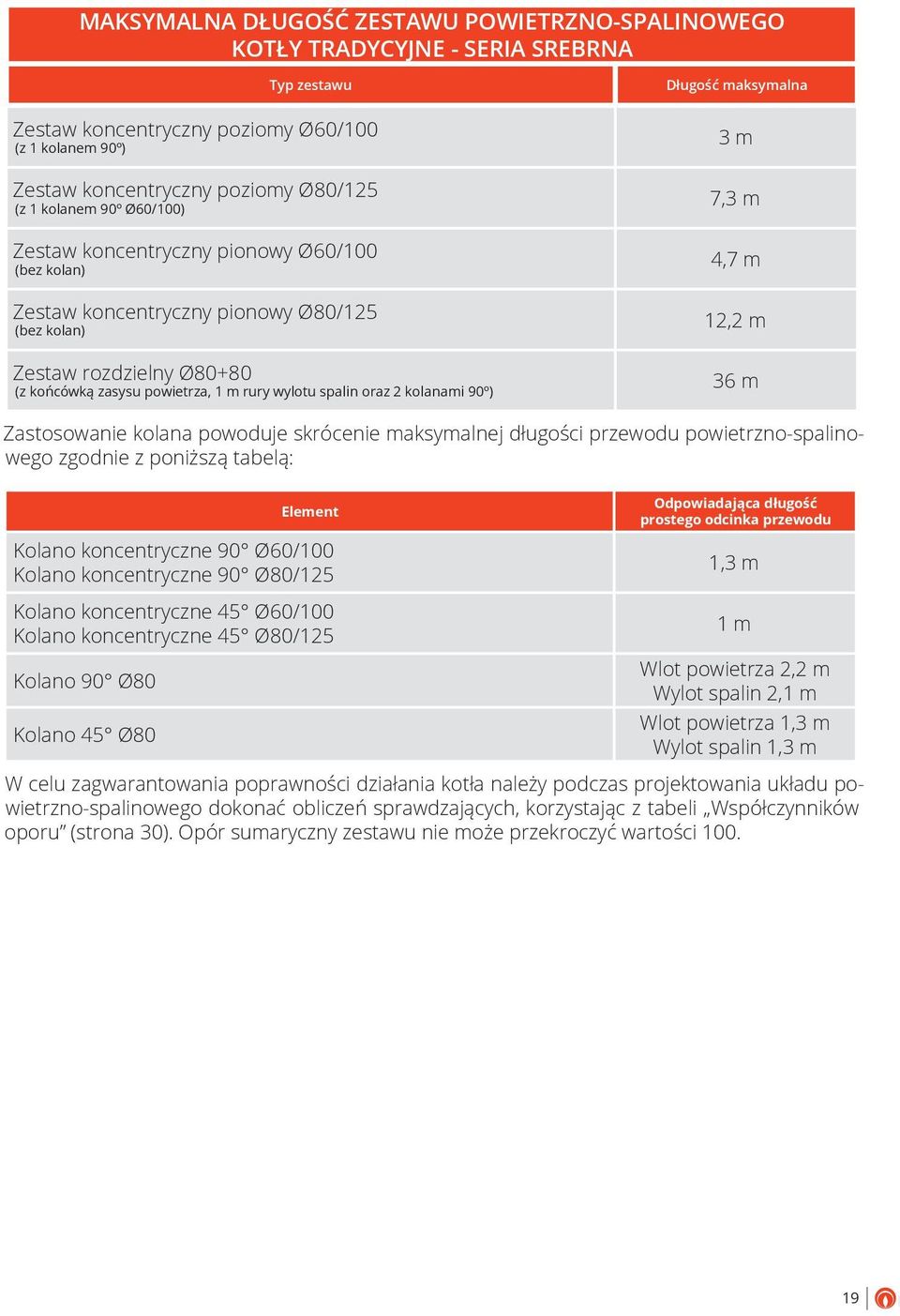

19 MAKSYMALNA DŁUGOŚĆ ZESTAWU POWIETRZNO-SPALINOWEGO KOTŁY TRADYCYJNE - SERIA SREBRNA Typ zestawu Długość maksymalna Zestaw koncentryczny poziomy Ø60/100 (z 1 kolanem 90º) Zestaw koncentryczny poziomy Ø80/125 (z 1 kolanem 90º Ø60/100) Zestaw koncentryczny pionowy Ø60/100 (bez kolan) Zestaw koncentryczny pionowy Ø80/125 (bez kolan) Zestaw rozdzielny Ø80+80 (z końcówką zasysu powietrza, 1 m rury wylotu spalin oraz 2 kolanami 90º) 3 m 7,3 m 4,7 m 12,2 m 36 m Zastosowanie kolana powoduje skrócenie maksymalnej długości przewodu powietrzno-spalinowego zgodnie z poniższą tabelą: Element Kolano koncentryczne 90 Ø60/100 Kolano koncentryczne 90 Ø80/125 Kolano koncentryczne 45 Ø60/100 Kolano koncentryczne 45 Ø80/125 Kolano 90 Ø80 Kolano 45 Ø80 Odpowiadająca długość prostego odcinka przewodu 1,3 m 1 m Wlot powietrza 2,2 m Wylot spalin 2,1 m Wlot powietrza 1,3 m Wylot spalin 1,3 m W celu zagwarantowania poprawności działania kotła należy podczas projektowania układu powietrzno-spalinowego dokonać obliczeń sprawdzających, korzystając z tabeli Współczynników oporu (strona 30) Opór sumaryczny zestawu nie może przekroczyć wartości

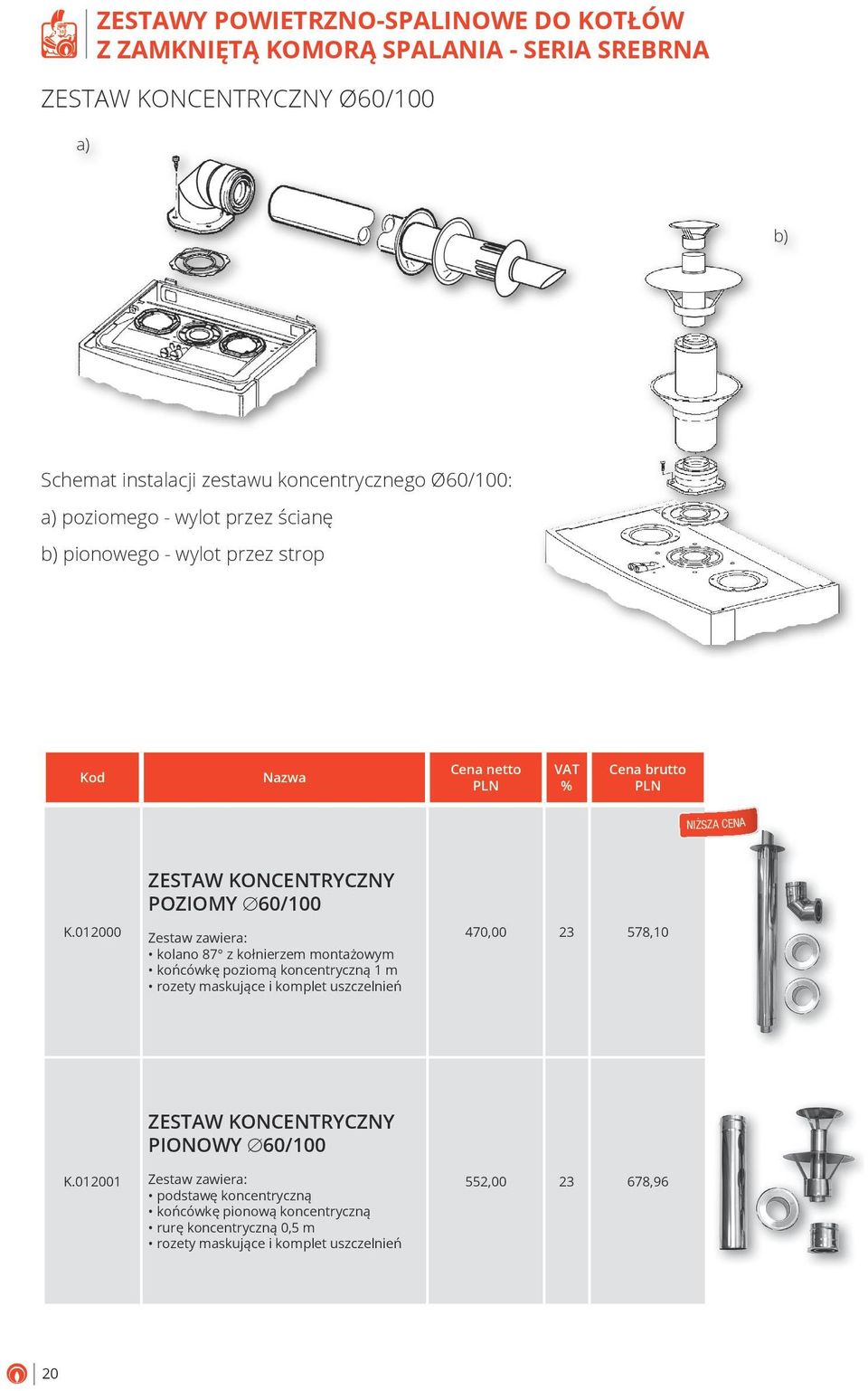

20 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA - SERIA SREBRNA ZESTAW KONCENTRYCZNY Ø60/100 a) b) Schemat instalacji zestawu koncentrycznego Ø60/100: a) poziomego - wylot przez ścianę b) pionowego - wylot przez strop Kod Nazwa Cena netto VAT % Cena brutto K ZESTAW KONCENTRYCZNY POZIOMY 60/100 Zestaw zawiera: kolano 87 z kołnierzem montażowym końcówkę poziomą koncentryczną 1 m rozety maskujące i komplet uszczelnień 470, ,10 K ZESTAW KONCENTRYCZNY PIONOWY 60/100 Zestaw zawiera: podstawę koncentryczną końcówkę pionową koncentryczną rurę koncentryczną 0,5 m rozety maskujące i komplet uszczelnień 552, ,96 20

21 Kod Nazwa Cena netto VAT % Cena brutto K RURA KONCENTRYCZNA 60/100 0,5 m 130, ,90 K RURA KONCENTRYCZNA 60/100 1 m 166, ,18 K A KOŃCÓWKA KONCENTRYCZNA POZIOMA 60/100-1 m 305, ,15 K KOLANO KONCENTRYCZNE 87 60/ , ,80 K KOLANO KONCENTRYCZNE 45 60/ , ,11 K RURA KONCENTRYCZNA 60/100 0,25 m Z ODSKRAPLACZEM 140, ,20 KT60100 TRÓJNIK PIONOWY 60/ , ,88 KD DENKO TRÓJNIKA z odprowadzeniem kondensatu 119, ,37 K KOLANO KONCENTRYCZNE 87 60/100 z kołnierzem montażowym 180, ,40 K PODSTAWA KONCENTRYCZNA 60/ , ,66 KT60100P PODSTAWA KONCENTRYCZNA 60/100 Z TRÓJNIKIEM REWIZYJNYM 390, ,70 K ROZETA MASKUJĄCA , ,59 21

22 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA - SERIA SREBRNA PRZEJŚCIA DACHOWE DO ZESTAWU KONCENTRYCZNEGO 60/100 Kod Nazwa Cena netto VAT % Cena brutto KPD1 PRZEJŚCIE DACHOWE PŁASKIE 100 (do dachów płaskich lub zabezpieczenia szachtu) 65, ,95 KPD2 PRZEJŚCIE DACHOWE REGULOWANE 100 (do dachów o kącie nachylenia do 30 ) 133, ,59 KPDU PRZEJŚCIE DACHOWE UNIWERSALNE (elastyczne) 288, ,24 22

23 ZESTAW KONCENTRYCZNY Ø80/125 a) b) Schemat instalacji zestawu koncentrycznego Ø80/125: a) poziomego - wylot przez ścianę b) pionowego - wylot przez strop Użycie średnicy Ø80/125 pozwala na realizację dłuższych zestawów, niż w przypadku średnicy Ø60/100 UWAGA: ze względu na dużą ilość różnych rozwiązań zestawu Immergas nie posiada w ofercie zestawu podstawowego - zestaw należy skompletować z poszczególnych elementów Kod Nazwa Cena netto VAT % Cena brutto K ADAPTATOR KONCENTRYCZNY 60/100-80/ , ,80 K PODSTAWA KONCENTRYCZNA 80/ , ,74 K PODSTAWA KONCENTRYCZNA 80/125 Z KOLANEM , ,85 KT80125P PODSTAWA KONCENTRYCZNA 80/125 Z TRÓJNIKIEM REWIZYJNYM 420, ,60 23

24 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA - SERIA SREBRNA Kod Nazwa Cena netto VAT % Cena brutto K RURA KONCENTRYCZNA 80/125-0,5 m 168, ,64 K RURA KONCENTRYCZNA 80/125-1 m 205, ,15 K RURA KONCENTRYCZNA 80/125-0,25 m Z ODSKRAPLACZEM 165, ,95 K KOLANO KONCENTRYCZNE 87 80/ , ,15 K KOLANO KONCENTRYCZNE 45 80/ , ,22 KT80125 TRÓJNIK PIONOWY 80/ , ,63 KD DENKO TRÓJNIKA 80/125 z odprowadzeniem kondensatu 121, ,83 KPD125 PRZEJŚCIE DACHOWE PŁASKIE (do dachów płaskich lub zabezpieczenia szachtu) , ,42 KPDU PRZEJŚCIE DACHOWE UNIWERSALNE (elastyczne) 288, ,24 K ROZETA MASKUJĄCA , ,10 K KOŃCÓWKA KONCENTRYCZNA PIONOWA 80/ , ,60 K KOŃCÓWKA KONCENTRYCZNA POZIOMA 80/ , ,07 24

25 ZESTAW ROZDZIELNY Ø80+80 Schemat instalacji zestawu rozdzielnego Ø80+80: Kod Nazwa Cena netto VAT % Cena brutto K ZESTAW ROZDZIELNY Ø80+80 Zestaw zawiera: podstawę wlotu powietrza, podstawę wylotu spalin 2 kolana 87 2 rury proste 1 m kratkę wlotu rozety maskujące i komplet uszczelnień 532, ,36 K RURA PROSTA 80-0,5 m 62, ,26 K RURA PROSTA 80-1 m 66, ,18 K KOLANO , ,18 K KOLANO , ,79 25

26 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA - SERIA SREBRNA Kod Nazwa Cena netto VAT % Cena brutto K KRÓCIEC 80 Z ODPROWADZENIEM KONDENSATU 76, ,48 KT80 TRÓJNIK PIONOWY 80 92, ,16 KD802 DENKO TRÓJNIKA 80 z odprowadzeniem kondensatu 34, ,82 K PODSTAWA WLOTU POWIETRZA + PODSTAWA WYLOTU SPALIN , ,75 K KRATKA POZIOMA 80 WLOTU POWIETRZA /WYLOTU SPALIN 67, ,41 KZP-D80-V KOŃCÓWKA WYLOTU SPALIN , ,23 KZP-D80- V/WEN KOŃCÓWKA WYLOTU SPALIN 80 WENTYLOWANA 230, ,90 K D KOLANO REDUKCYJNE 60/80 Z ODPROWADZENIEM KONDENSATU I PODPORĄ 130, ,90 26

27 DOBÓR ZESTAWU POWIETRZNO-SPALINOWEGO DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA ZA POMOCĄ WSPÓŁCZYNNIKA OPORU (R) Poniższa metoda została opracowana w celu maksymalnego uproszczenia procedury projektowania układów powietrzno-spalinowych Każdy z elementów zestawu powietrzno-spalinowego posiada pewien współczynnik oporu R, którego wartość dla poszczególnych elementów zebrano w tabelach Współczynnik oporu jest wielkością bezwymiarową Jego wartość zależy od rodzaju elementu i jest wyznaczony w oparciu o opór właściwy elementu, rodzaj przepływającego czynnika (powietrze/spaliny) oraz rodzaj kotła (tradycyjny/kondensacyjny), z uwzględnieniem badań empirycznych UWAGA: współczynnik oporu pozornie tego samego elementu różni się w zależności od rodzaju kotła (tradycyjny/kondensacyjny) Dobór odpowiedniego zestawu sprowadza się do wstępnego zaprojektowania układu powietrzno-spalinowego i zsumowania współczynników oporu poszczególnych elementów Aby układ mógł być zastosowany w praktyce, musi być bezwzględnie zachowany warunek: SUMA OPORÓW WSZYSTKICH ELEMENTÓW SKŁADOWYCH PRZEWODÓW POWIETRZNYCH I SPALINOWYCH MUSI BYĆ MNIEJSZA OD WARTOŚCI 100 Jeżeli warunek ten nie został spełniony, należy przeprojektować układ odprowadzenia spalin UWAGA: należy zwrócić uwagę na fakt, że wraz ze wzrostem współczynnika wzrastać będzie zjawisko kondensacji w spalinach w związku ze spadkiem temperatury spalin W przypadku przewodów spalinowych dłuższych niż 3 m podłączonych do kotłów tradycyjnych (niekondensacyjnych) należy zainstalować elementy pozwalające na odprowadzenie kondensatu (dla zestawów poziomych - element z króćcem odprowadzającym skropliny, dla zestawów pionowych zainstalowanych w szachcie kominowym - trójnik pionowy) 27

28 TABELE WSPÓŁCZYNNIKÓW OPORU ELEMENTÓW ZESTAWÓW POWIETRZNO-SPALINOWYCH TABELA WSPÓŁCZYNNIKÓW OPORU R DO KOTŁÓW KONDENSACYJ- NYCH Z ZAMKNIĘTĄ KOMORĄ SPALANIA - SERIA SREBRNA Elementy wykonane są ze stali kwasoodpornej System połączeń z uszczelkami wargowymi pozwala na szybki montaż gwarantujący trwałość i szczelność układu Kod Nazwa Strona R K ZESTAW KONCENTRYCZNY POZIOMY 60/ ,8 K ZESTAW KONCENTRYCZNY PIONOWY 60/ ,8 K RURA KONCENTRYCZNA 60/100 0,5 m 37 3,1 K RURA KONCENTRYCZNA 60/100 1 m 37 6,2 K A KOŃCÓWKA KONCENTRYCZNA POZIOMA 60/100-1 m K KOLANO KONCENTRYCZNE 87 60/ ,8 K KOLANO KONCENTRYCZNE 45 60/ ,7 K KOLANO KONCENTRYCZNE 87 60/100 z kołnierzem montażowym 37 7,8 K PODSTAWA KONCENTRYCZNA 60/ ,2 KT60100P PODSTAWA KONCENTRYCZNA 60/100 Z TRÓJNIKIEM REWIZYJNYM 37 7,8 - KOŃCÓWKA KONCENTRYCZNA PIONOWA 60/100 element zestawu 10,5 K ZESTAW ROZDZIELNY ,7 K RURA PROSTA 80-0,5 m 38 K RURA PROSTA 80-1 m 38 K KOLANO K KOLANO K Powietrze 0,35 Spaliny 0,65 Powietrze 0,7 Spaliny 1,1 Powietrze 1,8 Spaliny 2,5 Powietrze 1,1 Spaliny 1,5 PODSTAWA WLOTU POWIETRZA 80 Powietrze 0,1 39 PODSTAWA WYLOTU SPALIN 80 Spaliny 0,1 K KRATKA POZIOMA 80 WLOTU POWIETRZA / WYLOTU SPALIN 39 Powietrze 2,2 Spaliny 1,9 KZP-D80-V KOŃCÓWKA PIONOWA WYLOTU SPALIN Spaliny 2,1 UWAGA: Elementy serii srebrnej, jako wykonane ze stali kwasoodpornej przeznaczone są zarówno do kotłów tradycyjnych z zamkniętą komorą spalania (niekondensacyjnych), jak i kotłów kondensacyjnych Współczynnik oporu R różni się jednak w zależności od typu kotła (tradycyjny/kondensacyjny) KZP-D80- V/WEN KOŃCÓWKA PIONOWA WYLOTU SPALIN 80 WENTYLOWANA 39 Spaliny 2,1 K RURA PROSTA 60-1 m 39 K A KOLANO K KOLANO Powietrze 0,7 Spaliny 1,1 Powietrze 1,8 Spaliny 2,5 Powietrze 1,1 Spaliny 1,5 K B REDUKCJA 80/60 39 Spaliny 4,3 K KOŃCÓWKA PIONOWA WYLOTU SPALIN 60 WENTYLOWANA ze stali nierdzewnej 39 Spaliny 1,7 KZP-D60-V KOŃCÓWKA PIONOWA WYLOTU SPALIN Spaliny 0,8 28

29 29

30 TABELE WSPÓŁCZYNNIKÓW OPORU ELEMENTÓW ZESTAWÓW POWIETRZNO-SPALINOWYCH TABELA WSPÓŁCZYNNIKÓW OPORU R DO KOTŁÓW TRADYCYJNYCH (NIEKONDENSACYJNYCH) Z ZAMKNIĘTĄ KOMORĄ SPALANIA - SERIA SREBRNA Elementy wykonane są ze stali kwasoodpornej System połączeń z uszczelkami wargowymi pozwala na szybki montaż gwarantujący trwałość i szczelność układu UWAGA: Elementy serii srebrnej, jako wykonane ze stali kwasoodpornej przeznaczone są zarówno do kotłów tradycyjnych z zamkniętą komorą spalania (niekondensacyjnych), jak i kotłów kondensacyjnych Współczynnik oporu R różni się jednak w zależności od typu kotła (tradycyjny / kondensacyjny) Kod Nazwa Strona R K ZESTAW KONCENTRYCZNY POZIOMY 60/ K ZESTAW KONCENTRYCZNY PIONOWY 60/ K RURA KONCENTRYCZNA 60/100 0,5 m 99 8,25 K RURA KONCENTRYCZNA 60/100 1 m 99 16,5 K A KOŃCÓWKA KONCENTRYCZNA POZIOMA 60/100-1 m K KOLANO KONCENTRYCZNE 87 60/ K KOLANO KONCENTRYCZNE 45 60/ ,5 KT60100 TRÓJNIK PIONOWY 60/ K KOLANO KONCENTRYCZNE 87 60/100 z kołnierzem montażowym K PODSTAWA KONCENTRYCZNA 60/ ,5 KT60100P PODSTAWA KONCENTRYCZNA 60/100 Z TRÓJNIKIEM REWIZYJNYM 99 22,5 K ADAPTATOR KONCENTRYCZNY 60/100-80/ KOŃCÓWKA KONCENTRYCZNA PIONOWA 60/100 element zestawu 11,2 - KOŃCÓWKA KONCENTRYCZNA POZIOMA 60/100 element zestawu 46 K PODSTAWA KONCENTRYCZNA 80/ ,8 K PODSTAWA KONCENTRYCZNA 80/125 Z KOLANEM ,5 KT80125P PODSTAWA KONCENTRYCZNA 80/125 Z TRÓJNIKIEM REWIZYJNYM 101 7,5 K RURA KONCENTRYCZNA 80/125-0,5 m K RURA KONCENTRYCZNA 80/125-1 m K KOLANO KONCENTRYCZNE 87 80/ ,5 K KOLANO KONCENTRYCZNE 45 80/ KT80125 TRÓJNIK PIONOWY 80/ ,5 K KOŃCÓWKA KONCENTRYCZNA PIONOWA 80/ ,4 K KOŃCÓWKA KONCENTRYCZNA POZIOMA 80/ K ZESTAW ROZDZIELNY K RURA PROSTA 80-0,5 m 103 K RURA PROSTA 80-1 m 103 K KOLANO K KOLANO Powietrze 1,15 Spaliny 1,5 Powietrze 2,3 Spaliny 3 Powietrze 5 Spaliny 6,5 Powietrze 3 Spaliny 4 30

31 Kod Nazwa Strona R K KRÓCIEC 80 Z ODPROWADZENIEM KONDENSATU 104 Spaliny 7,5 KT80 TRÓJNIK PIONOWY Spaliny 12,2 K PODSTAWA WLOTU POWIETRZA 80 Powietrze 0,1 104 PODSTAWA WYLOTU SPALIN 80 Spaliny 0,1 K KRATKA POZIOMA 80 WLOTU POWIETRZA / WYLOTU SPALIN 104 Powietrze 3 Spaliny 2,5 KZP-D80-V KOŃCÓWKA PIONOWA WYLOTU SPALIN Spaliny 6,5 KZP-D80- V/WEN KOŃCÓWKA PIONOWA WYLOTU SPALIN 80 WENTYLOWANA 104 Spaliny 6,6 31

32 ZESTAWY TYPU S ZESTAWY TYPU S Zestaw pozwala na zasys powietrza bezpośrednio z szachtu kominowego Zestaw zawiera: kolano koncentryczne z kołnierzem montażowym (1)* rurę koncentryczną (2) z rozetą maskującą kolano 87 z elementem mocującym (3) końcówkę wylotu spalin wentylowaną (4) Kod Nazwa KZ60/100 ZESTAW IMMERGAS S 60/100 SREBRNY KZ60/100B ZESTAW IMMERGAS S 60/100 BIAŁY KZ80/125 ZESTAW IMMERGAS S 80/125 SREBRNY KZ80/125B ZESTAW IMMERGAS S 80/125 BIAŁY Cena netto VAT % Cena brutto 515, ,45 525, ,75 670, ,10 690, ,70 *niezależnie od średnicy Ø zestawu podłączenie do kotła jest zawsze Ø60/100 UWAGA: do kotłów klasycznych (niekondensacyjnych) z zamkniętą komorą spalania należy bezwzględnie zastosować element z odskraplaczem (np K str 21) 32

33 MAKSYMALNA WYSOKOŚĆ ZESTAWU SPALINOWEGO TYPU S Maksymalna wysokość H zestawu (liczona od wejścia w ścianę do końca komina) zależna jest od typu kotła (tradycyjny/kondensacyjny) H Rodzaj kotła Kotły kondensacyjne Kotły tradycyjne (niekondensacyjne) Typ kotła VICTRIX X 12/24 2I VICTRIX 26 2I VICTRIX ZEUS 26 1I VICTRIX 24 TT 1E / 20 X TT 1E VICTRIX ZEUS SUPERIOR 26/32 KW VICTRIX SUPERIOR TOP 26/32/32 X HERCULES CONDENSING 26 2E / 32 2I / ABT 32 2I HERCULES SOLAR 26 1 A wszystkie modele ERP EOLO STAR 24 3E EOLO MYTHOS 24 2E MINI EOLO 24/28 3E EOLO SUPERIOR 24/32 KW EOLO EXTRA 32 KW EXTRA INTRA STAR ZEUS 24/28 KW Długość maksymalna zestawu Ø60/100 Ø80/125 11,0 m 26,6 m 1,5 m 15,0 m Zastosowanie koncentrycznych elementów dodatkowych na drodze spalinowej powoduje skrócenie maksymalnej długości zestawu zgodnie z poniższą tabelą: Element Kolano koncentryczne 90 Ø60/100 Kolano koncentryczne 45 Ø60/100 Kolano koncentryczne 90 Ø80/125 Kolano koncentryczne 45 Ø80/125 Długość przeliczeniowa 1,3 m 1,0 m 1,3 m 1,0 m Inne rozwiązania zestawów powietrzno spalinowych wymagają niezależnych obliczeń 33

34 34 NOTATKI

35 35

36 IMMERGAS POLSKA Sp z o o Łódź, ul Dostawcza 3a tel (42) , fax (42) biuro@immergascompl wwwimmergascompl
