1 PRZEPUSTNICA TYPU WAFER DO HVAC Ref SPECYFIKACJA :. płyta montażowa ISO. typ Wafer. 10 położeń dżwigni. Uszczelnienie trzpienia PTFE. Malowanie i farba epoksydowa, grubość powłoki 80 mikronów, kolor RAL 003 ZASTOSOWANIE :. Do HVAC - wodociągi, kanalizacja, ciepłownictwo, wentylacja i klimatyzacja. Temparatura pracy Ts : -10 C do 90 C. Maksymalne ciśnienie Ps : 16 bar do DN200 (ponad 10 bar) ROZMIARY :. Międzykołnierzowa GN10/GN16 lub ASA150 Ref DN40 do DN300 MATERIAŁY : Nr OZNACZENIE MATERIAŁY Korpus Żeliwo GG25 Łożysko PTFE O ring Wykładzina (uszczelnienie) NBR EPDM Dysk Chromowany GGG50 Trzpień SS 416 Dźwignia Aluminium ROZMIARY : 1. ZAWÓR DN Ref. A , B , , C D E F G Trzpień ISO F05 F05 F05 F05 F05 F07 F07 F10 F12 F12 Waga 2,15 2,65 3,05 3,9 4,5 7 7,9 14,5 22,75 31,75

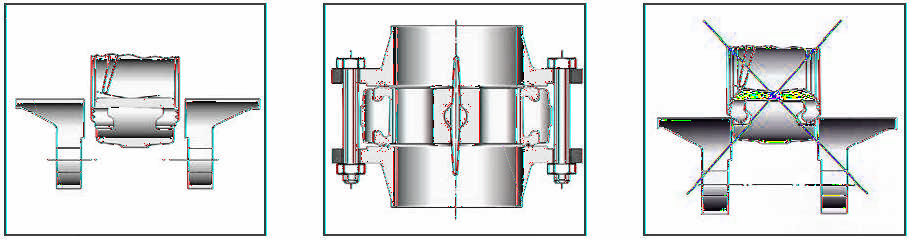

2 PRZEPUSTNICA TYPU WAFER DO HVAC Ref SKRZYNKA PRZEKŁADNIOWA DN 40/ / Ref. F H ,5 189,5 189,5 K H J M STANDARDY :. Długość według ISO 5752 NF Test zgodnie z API 598. Dyrektywa 97/23/CE : CE Kategoria bezp. III moduł H moduł A WAŻNE PRZY MONTAŻU Przepustnica do połowy otwarta przy wprowadzaniu Przepustnica w pełni otwarta przy dokręcaniu śrub

3 NAPĘD ELEKTRYCZNY TYP UMA 3,5 / UMC CHARAKTERYSTYKA OGÓLNA Napędy elektryczne UM są przeznaczone do współpracy z zaworamio obrocie 90 i 180 stopni. Maksymalny moment manewru wynosi od 35 do 150 Nm. Obudowa z twardego tworzywa zapewnia niezbędną ochrone mechanizmu. Konstrukcja szczególnie polecana do automatyzacji zaworów kulowych oraz przepustnic. Funkcjonowanie trzypunktowe. CHARAKTERYSTYKA MECHANICZNA Reduktor stalowy Sterowanie manualne poprzez klucz 8 Wskaźnik pozycji napędu na pokrywie Połączenie z zaworem poprzez płytę ISO 5211 CHARAKTERYSTYKA ELEKTRYCZNA Ogranicznik termiczny momentu. Podłączenie elektryczne poprzez dławik. 2 styki krańcowe regulowane 2 styki pomocnicze/dodatkowe regulowane Element grzejny antykondensacyjny w opcji. FACTEUR DE SERVICE Pod napięciem max 30% max 10 uruchomień na godzinę LIMITY UŻYTKOWANIA Temperatura zewnętrzna minimum -10 C Temperatura zewnętrzna maksimum + 50 C Ochrona IP 65 KONSTRUKCJA O budowa Pokrywa Reduktor Oś napędowa Krzywki plastik AA 66 nylon plastik AA 66 nylon stal stal chromowana stal WYMIARY Wymiary (mm) A B C D L M UMA 3, UMC !!! Wersje 24 V są wyższe o 26 mm dla modelu UMC 15!!!

4 NAPĘD ELEKTRYCZNY TYP UMA 3,5 / UMC POZOSTALE CHARAKTERYSTYKI Napęd Moment (Nm) Napięcie (V) Czas manewru(s) Moc (W) Gniazdo (mm) VAC F03 / F05 14 UMA 3, VAC F03 / F VDC F03 / F05 14 UMA 3, VAC F03 / F05 14 UML 3, VAC F03 / F05 14 UMC VAC 8 18 F VAC 8 18 F07 17 UMC VAC 8 25 F VDC 8 25 F07 17 UMC 15L VAC F07 17 wskaźnik pozycji kondensator silnik styk krańcowy (A) styk krańcowy (B) krzywki płyta przyłączeniowa ISO 5211 gniazdo napędowe

5 NAPĘD ELEKTRYCZNY TYP UV CHARAKTERYSTYKA OGÓLNA Napędy elektryczne UV są przeznaczone do współpracy z zaworami o obrocie 90 stopni. Maksymalny moment manewru wynosi od 50 do 500 Nm. Obudowa ze stali i tworzywa zapewnia doskonałą ochrone mechanizmu. Konstrukcja szczególnie polecana do automatyzacji zaworów kulowych oraz przepustnic. Wyposażone w sterowanie manualne za pomocą pokrętła. CHARAKTERYSTYKA MECHANICZNA Reduktor stalowy Sterowanie manualne poprzez pokrętło. Wskaźnik pozycji napędu na pokrywie Połączenie z zaworem poprzez płytę ISO 5211 CHARAKTERYSTYKA ELEKTRYCZNA Ogranicznik momentu. Podłączenie elektryczne poprzez dławik. 2 styki krańcowe regulowane 2 styki pomocnicze/dodatkowe regulowane Element grzejny antykondensacyjny w opcji. WSKAZNIKI PRACY Pod napięciem max 30%. max 10 uruchomień na godzinę. LIMITY UŻYTKOWANIA Temperatura zewnętrzna minimum : - 10 C Temperatura zewnętrzna maksimum : + 50 C Ochrona IP 65 Wersja 24V jest większa o 26mm KONSTRUKCJA Obudowa Pokrywa Reduktor Oś napędowa Krzywki Plastik AA 66 nylon chromowana

6 NAPĘD ELEKTRYCZNY TYP UV WYMIARY Wymiary (mm) A B C D E L M N O P Q UVB UVC UVD UVF UVG POZOSTAŁE CHARAKTERYSTYKI Napęd Moment (Nm) Napięcie (V) Czas manewru (s) Moc (W) ISO Gniazdo (mm) UVB 5 UVC 15 UVD 25 UVF 50 UVG VAC F VAC F VAC 8 25 F VAC 8 30 F VAC F07 / F VAC F07 / F VDC F07 / F VAC F10 / F VAC F10 / F VAC F10 / F VAC F10 / F12 27 Rysunek przestrzenny. wskaznik pozycji pokrętło styk krańcowy (A) styk krańcowy (B) krzywki silnik kondensator śruba regulacyjna śruba regulacyjna gniazdo napędowe

7 NAPĘD ELEKTRYCZNY SA 05 SA 05S CHARAKTERYSTYKA OGÓLNA Napędy elektryczne typ SA05 i SA05S przeznaczone są do współpracy z przepustnicami i zaworami kulowymi o obrocie 90 stopni. Maksymalny moment manewru wynosi 50 Nm. Kompaktowa budowa, korpus z litego aluminium, ochrona IP67. Napędy SA doskonale sprawdzają się w bardzo ciężkich warunkach przemysłowych, również w strefach wysokiego zapylenia. CHARAKTERYSTYKA MECHANICZNA Mechanizm ze stali węglowej Sterowanie manualne poprzez klucz ampulowy (oprócz wersji SA 05S ) Wskaźnik pozycji z diodami LED Połączenie z zaworem poprzez płytę ISO 5211 Gwiazda/kwadrat 14mm Mechaniczny ogranicznik momentu CHARAKTERYSTYKA ELEKTRYCZNA Ochrona termiczna silnika Podłączenie elektryczne dwa dławiki M20x1,5 2 regulowane styki krańcowe 2 wolne styki pomocnicze/dodatkowe 250V 16A Rezystor antykondensacyjny 2W/TS-20C/ +70C WSKAŹNIKI PRACY Zgodnie z IEC34: S2, pod napięciem 70% LIMITY UŻYTKOWANIA Temperatura pracy: -20C do +70C Ochrona: IP67 KONSTRUKCJA Obudowa Pokrywa Mechanizm Trzpień Aluminium kryte epoksydowo Aluminium kryte epoksydowo

8 NAPĘD ELEKTRYCZNY SA 05 SA 05S WYMIARY Wymiary (mm) A B C D E F SA 05/SA 05-S POZOSTAŁE CHARAKTERYSTYKI Siłownik Moment (Nm) Napięcie Czas obrotu (s) Moc (W) Płyta ISO Gwiazda (mm) SA V ca 17 6 F03/F05/F07 14 SA V ca/cc 17 6 F03/F05/F07 14 SA V cc 17 6 F03/F05/F07 14 SA 05-S V ca F03/F05/F07 14 SA 05-S 50 24V ca/cc F03/F05/F07 14

9 NAPĘD ELEKTRYCZNY NA / NA-X CHARAKTERYSTYKA OGÓLNA Napędy elektryczne typ NA przeznaczone są do współpracy z przepustnicami i zaworami kulowymi o obrocie 90 stopni. Moment manewru od 60 do 1000 Nm. Kompaktowa budowa, korpus z litego aluminium, ochrona IP67. Napędy NA doskonale sprawdzają się w bardzo ciężkich warunkach przemysłowych, również w strefach wysokiego zapylenia. NAX: ATEX wersja Eex d II B T4 do stref wybuchowych. Seria SA 05S litera 'S' na końcu symbolu oznacza wersję o wydłużonym czasie manewru. CHARAKTERYSTYKA MECHANICZNA Mechanizm ze stali węglowej Sterowanie manualne poprzez pokrętło z możliwością rozsprzęglenia Wskaźnik pozycji na pokrywie Połączenie z zaworem poprzez płytę ISO 5211 Gwiazda/kwadrat 4 regulowane styki krańcowe Mechaniczny ogranicznik momentu (oprócz wersji NA06 i NA09) CHARAKTERYSTYKA ELEKTRYCZNA Ochrona termiczna silnika Podłączenie elektryczne dwa dławiki M20x1,5 2 regulowane styki krańcowe 2 wolne styki pomocnicze/dodatkowe 250V 16A Rezystor antykondensacyjny 2W/TS-20C/ +70C WSKAŹNIKI PRACY Zgodnie z IEC34: S2, pod napięciem 70% LIMITY UŻYTKOWANIA Temperatura pracy: -20C do +70C Ochrona: IP67 APROBATY ISO9001 CE CSA UL429 KONSTRUKCJA Obudowa Pokrywa Mechanizm Trzpień Aluminium kryte epoksydowo Aluminium kryte epoksydowo

10 NAPĘD ELEKTRYCZNY NA / NA-X WYMIARY Wymiary (mm) A B C D E F G H NA/NAX 06/ NA/NAX 15/ NA/NAX 28/ NA/NAX 60/ POZOSTAŁE CHARAKTERYSTYKI Siłownik Moment (Nm) Napięcie Czas obrotu (s) Moc (W) ISO Gwiazda (mm) NA V ca F07 17 NA V ca F07/F10 17 NA V ca F07/F10 17 NA V ca F07/F10 17 NA V ca F10/F12 22 NA V ca F10/F12 27 NA V ca F12/F14 27 NA V ca F12/F14 27 NA V ca F12/F14 27 NA V ca F12/F14 27
