IX. Zawory kulowe i funkcyjne

Transkrypt

1 Zawory kulowe mosiężne z serii ECONO IX. Zawory kulowe i funkcyjne Materiał kuli: Materiał rączki: Uszczelnienie kuli: teflon max. 25 bar Temperatura pracy: od 20 ºC do +100 ºC sprężone powietrze 334 Gwint wewnętrzny / wewnętrzny Zawory kulowe mosiężne z serii ECONO Zawory kulowe z serii GHILUX Akcesoria do serii GHILUX Zawory kulowe 40 bar Zawory kulowe z serii 320 Zawory kulowe z serii 330 z rączkami w różnych kolorach Zawory kulowe z serii 3350 Zawory kulowe motylkowe Zawory kulowe z funkcją odprężenia Zawory kulowe z stali nierdzewnej z odpowietrzaniem z blokadą Zawory kulowe trójdrożne typu L oraz T Zawory kulowe ze stali nierdzewnej serii Econo Zawory kulowe ze stali nierdzewnej Zawory kulowe 3drożne ze stali nierdzewnej Zawory kulowe wysokociśnieniowe przeznaczone do hydrauliki siłowej Zawory zamykające Zawory iglicowe Zawory mufowe Zawory szybkiego zamknięcia Zawory kulowe sterowane pneumatycznie Zawory kulowe sterowane pneumatycznie 3drożne typu L i T Zawory kulowe sterowane pneumatycznie serii ECONO Zawory kulowe nierdzewne sterowane pneumatycznie Zawory kulowe nierdzewne sterowane pneum. 3drożne typu L i T. Zawory kulowe nierdzewne kołnierzowe sterowane pneumatycznie Zawory klapowe sterowane pneumatycznie Zawory klapowe sterowane ręcznie Pozycjoner do zaworów kulowych Zawory kulowe sterowane elektrycznie Zawory kątowe zatrzymujące serii VIP Zawory kątowe sterowane cylindrem pneumatycznym Zawory funkcyjne: IX.1 IX.1 IX.5 IX.5 IX.6 IX.6 IX.7 IX.8 IX.8 IX.9 IX.9 IX.11 IX.11 IX.13 IX.14 IX.15 IX.15 IX.16 IX.17 IX.18 IX.19 IX.20 IX.22 IX.23 IX.24 IX.25 IX.25 IX.26 IX.28 IX.30 IX.31 Zawory zwrotne proste i kątowe; zawory szybkiego spustu; odcinające; zawory zwrotne sterowane i odcinające sterowane, zawory dławiące i dławiącozwrotne IX.32 Nr katalogowy Gwint G DN L A B E 1/4 8, E 3/8 10, E 1/2 14, E 3/4 19, E 1 24, E 1 1/4 30, E 1 1/2 37, E 2 45, Gwint wewnętrzny / zewnętrzny Nr katalogowy Gwint G DN L A B E 1/4 8, E 3/8 10, E 1/2 14, E 3/4 19, E 1 24, E 1 1/4 30, E 1 1/2 37, E 2 45, Zawory kulowe z serii GHILUX 6300 Materiał kuli: Materiał rączki: Uszczelnienie kuli: Uszczelnienie: Temperatura pracy: tworzywo sztuczne(pa66) teflon(ptfe) (na życzenie Viton) max.20 bar od 20 C do +80 C sprężone powietrze, woda, olej 6300 Zawór kulowy gwint wewnętrzny / wewnętrzny A B DN ES F M L G H E IX 1/8 1/ /4 1/ /8 3/ /2 1/ /4 3/ /4 1/ Zawór kulowy gwint zewnętrzny / wewnętrzny A B DN ES F M L G H 1/8 1/ /4 1/ /4 1/ /8 3/ /2 1/ /4 3/ /4 1/4 IX.1

2 6420 Zawór kulowy, gwint zewnętrzny / zewnętrzny A B DN ES F M L G H Zawory kulowe serii GHILUX do złączy wtykowych /4 1/4 1/8 1/ /8 1/ /4 1/ /8 1/ /8 3/ /2 3/ /2 1/ /4 1/ /4 3/ Zawór kulowy, gwint wewnętrzny / przyłącze do rurek CU Materiał kuli: Materiał rączki: Uszczelnienie kuli: Uszczelnienie: Temperatura pracy: Nie nadają się do gazu! tworzywo sztuczne (PA66) teflon (PTFE) (na życzenie Viton) max.20 bar od 20 C do +80 C sprężone powietrze, woda, olej D B DN ES M L G H 6560 Zawór kulowy z przyłączem wtykowym do węża /4 6 1/ , / / / / / / / / Wąż DN ES L G H 4/ / / / / Zawór kulowy, gwint zewnętrzny / przyłącze do rurek CU A D DN ES F L G H 1/ , / , / / / / / / / / Zawór kulowy, gwint zewnętrzny / przyłącze wtykowe do węża A Wąż F ES L C H 1/ / / / / / Zawór kulowy, przyłącze do rurek CU D1 D DN ES L G H IX.2 IX.3

3 Zawory kulowe z odpowietrzeniem serii GHILUX 6600 Materiał kuli: Materiał rączki: Uszczelnienie kuli: Uszczelnienie: Temperatura pracy: Nie nadają się do gazu! tworzywo sztuczne (PA66) teflon (PTFE) (na życzenie Viton) max.20 bar od 18 C do +80 C sprężone powietrze Akcesoria do serii GHILUX 6900 Rączka do zaworu kulowego, krótka Typ G H A B Rączka do zaworu kulowego, długa 6900 A 6600 Zawór kulowy, gwint wewnętrzny / wewnętrzny Typ G H A B DN ES F M L G H S A B /8 1/ /4 1/ , /8 3/ /4 1/4 Zawory kulowe 40 bar 6910 A Zawory kulowe trójdrożne serii GHILUX 6700 Materiał kuli: Materiał rączki: Uszczelnienie kuli: Uszczelnienie: Temperatura pracy: Nie nadają się do gazu! tworzywo sztuczne (PA66) teflon (PTFE) (na życzenie Viton) max.20 bar od 18 C do +80 C sprężone powietrze 6700 Zawór kulowy, gwint wewnętrzny / wewnętrzny / wewnętrzny Kula: mosiądz chromowany Uszczelnienie kuli: teflon (PTFE) lakierowane na czarno Temperatura pracy: 15 C do +90 C sprężone powietrze, woda, gazy neutralne, systemy CO, rolnictwo Zawory kulowe, gwint wewnętrzny / wewnętrzny Nr katalogowy Gwint DN PN A B L / / / / / / A B C DN ES1 ES2 L G H1 H2 SMax P Zawory kulowe, gwint wewnętrzny / zewnętrzny /8 1/8 1/ ,5 15,5 4,5 14,5 25 1/4 1/4 1/ ,5 17,5 4,5 14,5 25 3/8 3/8 3/ ,5 4,5 14,5 10 Nr katalogowy Gwint DN PN A B L / / / / / / IX.4 IX.5

4 Zawory kulowe z serii 320 Zawór kulowy ze stali, z rączką w różnych kolorach, gwinty wewn/zewn! SAFE PRODUCT Stal pokryta PVC Uszczelnienie: teflon(ptfe) Temperatura pracy: 20 C do +170 C Temperatura otoczenia: 40 C do +170 C Przyłącze: G zgodny z ISO 228/1 Dokładne karty katalogowe: na zapytanie Zawory kulowe z blokadą, gwint wewnętrzny / wewnętrzny Nr katalogowy (zależny od koloru rączki zaworu) czarna czerwona niebieska żółta rączka rączka rączka rączka Gwint DN PN A B L S R B G G 1/ S R B G G 3/ S R B G G 1/ S R B G G 3/ S R B G G S R B G G 1 1/ S R B G G 1 1/ S R B G G S Zawór nie zawiera Kłódki. Kłódkę należy zamawiać osobno Nr katalogowy Gwint DN PN A B L G 1/ G 3/ G 1/ G 3/ G G 1 1/ G 1 1/ G Zawory kulowe z serii 3350 Kula: mosiądz chromowany Uszczelnienie kuli: teflon (PTFE) teflon (PTFE) lakierowane na czarno Temperatura pracy: 30 C do +180 C 40 bar 100 bar (w zależności od rozmiaru) sprężone powietrze, woda, gazy neutralne, oleje, olej napędowy, farby na bazie wody Dokładne karty katalogowe: 1181 Kłódka zabezpieczająca Zawory kulowe, gwint wewnętrzny / wewnętrzny Nr katalogowy VS 36 Zawory kulowe z serii 330 z rączkami w różnych kolorach Nr katalogowy Gwint DN PN SW L A B E F Rp 1/ , ,5 6,5 6, Rp 3/ ,5 8, Rp 1/ ,5 9, Rp 3/ ,5 12,5 12, Rp ,5 13, Rp 1 1/ ,5 13, Rp 1 1/ Rp ,5 20, Rp 2 1/ ,2 24, Rp ,8 26, S Mosiądz niklowany Materiał kuli Mosiądz niklowany Uszczelnienie kuli teflon (PTFE) Stal, powłoka z tworzywa Temperatura pracy 15 C do 90 C Medium Powietrze, woda, nieagresywne gazy, systemy CO, rolnictwo Przyłącza: gwint G zgodnie z DIN EN ISO 2281 Zawór kulowy, z rączką ze stali w różnych kolorach, gwinty wewn/wewn Nr katalogowy (zależny od koloru rączki zaworu) czarna czerwona niebieska żółta rączka rączka rączka rączka Gwint DN PN A B L S R B G G 1/ S R B G G 3/ S R B G G 1/ S R B G G 3/ S R B G G S R B G G 1 1/ S R B G G 1 1/ S R B G G Zawory kulowe, gwint wewnętrzny / zewnętrzny Nr katalogowy Gwint DN PN SW1 SW2 L A B E F Rp/R 1/ ,5 9,4 6, Rp/R 3/ ,8 8, Rp/R 1/ ,9 9, Rp/R 3/ ,5 14, Rp/R ,5 13, Rp/R 1 1/ ,8 13, Rp/R 1 1/ , ,5 18, Rp/R , ,5 Zawory kulowe, gwint zewnętrzny / zewnętrzny Nr katalogowy Gwint DN PN SW L A B E F R 1/ ,5 9,4 9, R 3/ ,8 9, R 1/ ,9 12, R 3/ ,2 14, R ,5 16, R 1 1/ ,8 18, R 1 1/ ,5 18,8 18, R IX.6 IX.7

5 Zawory kulowe motylkowe Kula: mosiądz chromowany Uszczelnienie kuli: teflon (PTFE) teflon (PTFE) lakierowane na czarno Temperatura pracy: 30 do +180 C bar (w zależności od rozmiaru) sprężone powietrze, woda, gazy neutralne, oleje, olej napędowy, farby na bazie wody Dokładne karty katalogowe: 1181 Zawory kulowe ze stali nierdzewnej z odpowietrzeniem z blokadą Stal nierdzewny Stal nierdzewny, powłoka PVC Uszczelnienie kuli: Teflon (PTFE) Uszczelnienie strumienia: Teflon (PTFE) Temp. 20 C do max C Przyłącza: Gwint Rp zgodnie z ISO 711 Odpowietrzenie: Gwint M5! SAFE PRODUCT Zawory kulowe motylkowe, gwint wewnętrzny / wewnętrzny Funkcje odpowietrzania nie należy wykonywać przy ciśnieniu wyższym niż 10bar, do otworu odpowietrzającego najlepiej zamontować tłumik hałasu. Nr katalogowy Gwint DN PN SW L A B E F Zawory kulowe ze stali nierdzewnej z odpowietrzeniem z blokadą Rp 1/ ,5 6, Rp 3/ ,5 8,5 8, Rp 1/ ,5 9, Rp 3/ ,5 12, Rp ,5 13,5 Zawory kulowe motylkowe, gwint wewnętrzny / zewnętrzny Nr katalogowy Gwint DN PN SW1 SW1 L A B E F Nr katalogowy Gwint DN PN A B L Rp 1/ Rp 3/ Rp 1/ Rp 3/ , Rp Rp 1 1/ Rp 1 1/ Rp Rp/R 1/ ,4 6, Rp/R 3/ ,5 9,8 8, Rp/R 1/ ,5 12,9 9, Rp/R 3/ , Rp/R ,5 16,5 13,5 Zawór nie zawiera Kłódki. Kłódkę należy zamawiać osobno Kłódka zabezpieczająca Nr katalogowy Zawory kulowe motylkowe, gwint zewnętrzny / zewnętrzny VS Nr katalogowy Gwint DN PN SW L A B E F R 1/ ,4 9, R 3/ ,8 9, R 1/ ,5 12,9 12, R 3/ ,2 14, R ,5 16,5 16,5 Zawory kulowe trójdrożne typu L oraz T teflon (PTFE) lakierowane na czarno Temperatura pracy: 10 do +120 C max. 10 bar sprężone powietrze, woda, gazy neutralne, oleje Zawory kulowe z funkcją odprężenia Zawory kulowe trójdrożne typu L! SAFE PRODUCT Dzięki specjalnej budowie w momencie zamknięcia zaworu następuje odprężenie układu pomiędzy zaworem a odbiornikiem. Kula: teflon (PTFE) lakierowane na czarno Temperatura pracy: 0 do +60 C Dokładne karty katalogowe: na zapytanie Zawory kulowe z funkcją odprężenia, gwint wewnętrzny / wewnętrzny Nr katalogowy Gwint DN A B L 1081 A Rp 1/ B Rp 3/ C Rp 1/ D Rp 3/ E Rp F Rp 1 1/ G Rp 1 1/ H Rp D Nr katalogowy Gwint DN A B L max. ciśnienie pracy (bar) 20 C Przekrój zaworu dla dwóch położeń rączki IX Rp 1/ Rp 3/ Rp 1/ Rp 3/ Rp Rp 1 1/ Rp 1 1/ Rp IX.9

6 Zawory kulowe trójdrożne Typu T Materiał korpusu i kuli: Mosiądz niklowany Sprężyna: Stal nierdzewna Uszczelnienie: Teflon (PTFE) aluminiowa, lakierowana na czarno Temp. Medium otoczenia: 15 C do max C Przyłącza: Gwint Rp zgodnie z ISO 71 Zawory kulowe ze stali nierdzewnej serii Econo Materiał korpusu i kuli: stal nierdzewna stal nierdzewna Temperatura pracy: max 200 C 1084 CL Sprężyna: stal nierdzewna teflon (PTFE) lakierowane na czarno Temperatura pracy: 15 C do +100 C Dokładne karty katalogowe: na zapytanie Nr katalogowy Gwint DN A B L Ø otworu w kuli max. ciśnienie pracy (bar) 20 C 1084 CL Rp 1/ DL Rp 3/ EL Rp FL Rp 1 1/ GL Rp 1 1/ HL Rp Zawory kulowe trójdrożne typu L oraz T z uszczelnieniem przy każdym gwincie Zawory kulowe ze stali nierdzewnej, gwint wewnętrzny / wewnętrzny Nr katalogowy Gwint DN A B L max. ciśnienie pracy (bar) 20 C /4 11, , /8 12, , / / , / , / , , / , , , Zawory kulowe 3elementowe ze stali nierdzewnej C Zawory kulowe trójdrożne Typu L Nr katalogowy Gwint DN A B L Ø otworu w kuli max. ciśnienie pracy (bar) 20 C 1083 A Rp 1/ B Rp 3/ C Rp 1/ D Rp 3/ E Rp F Rp 1 1/ G Rp 1 1/ H Rp stal nierdzewna / stal nierdzewna teflon Temperatura pracy: 200 C przy 0 bar max 70 bar Zalecane wartości ciśnienia: 1/4 do 1 20 C: 70 bar 100 C: 55 bar 200 C: 20 bar 220 C: 7 bar 1 1/4 do 2 20 C: 70 bar 100 C: 50 bar 200 C: 17 bar 220 C: 7 bar Dokładne karty katalogowe: Zawory kulowe trójdrożne Typu T Nr katalogowy Gwint DN A B L Ø otworu w kuli max. ciśnienie pracy (bar) 20 C 1084 A Rp 1/ B Rp 3/ C Rp 1/ D Rp 3/ E Rp F Rp 1 1/ G Rp 1 1/ H Rp Zawory kulowe ze stali nierdzewnej, gwint wewnętrzny / wewnętrzny Nr katalogowy Gwint G DN L A B /4 11, /8 12, /2 15, /4 20, , /4 32, /2 38, , C Typu L Typu T IX.10 Przekrój zaworu dla czterech różnych położeń rączki IX.11

7 Zawory kulowe ze stali nierdzewnej do wspawania Zawory kulowe 3drożne ze stali nierdzewnej typu L oraz T serii Econo stal nierdzewna / stal nierdzewna teflon Temperatura robocza: 200 C przy 0 bar max. 70 bar Dokładne karty katalogowe: 1113 stal nierdzewna Kula : stal nierdzewna stal nierdzewna Temperatura pracy: max 200 C Zawory kulowe do wspawania Zawory kulowe 3drożne ze stali nierdzewnej typu L oraz T Nr katalogowy przyłącze L A B DN 11, DN 12, DN 15, DN 20, DN 25, DN 32, DN 38, DN 50, Zawory kulowe ze stali nierdzewnej 55 bar stal nierdzewna / stal teflon Temperatura robocza: max. 150 C max. 55 bar (zależne od temperatury roboczej) Nr katalogowy Gwint L A max. ciśnienie pracy (bar) 20 C 1085 AES 1/ BES 3/ CES 1/ DES 3/ EES FES 1 1/ GES 1 1/ HES Zawory kulowe 3drożne ze stali nierdzewnej typu L oraz T 1085 AES Zawory kulowe ze stali nierdzewnej, gwint wewnętrzny / wewnętrzny Nr katalogowy Gwint G DN L A B /4 7, /8 8, /2 10, /4 12, , /4 22, /2 25, , Zawory kulowe ze stali nierdzewnej jednoelementowe 70 bar stal nierdzewna / stal teflon Temperatura robocza: max. 150 C max. 70bar (zależne od temperatury roboczej) stal nierdzewna stal nierdzewna teflon wzmocniony (RTFE) Temperatura robocza: max C max. 63 bar Zawory kulowe 3drożne ze stali nierdzewnej typu L Nr katalogowy Gwint DN ØD L A B 1081 AES 1/ BES 3/ CES 1/ , DES 3/ EES FES 1 1/ GES 1 1/ , HES , Zawory kulowe 3drożne ze stali nierdzewnej typu T Nr katalogowy Gwint DN ØD L A B 1081 CES ES Zawory kulowe ze stali nierdzewnej, gwint wewnętrzny / wewnętrzny Nr katalogowy Gwint G DN L A B ES 1/4 5, ES 3/8 7, ES 1/2 9, ES 3/4 12, CES 1/ , DES 3/ , EES , FES 1 1/ , GES 1 1/ , HES , Zawory kulowe ze stali nierdzewnej, gwint wewnętrzny / wewnętrzny Nr katalogowy Gwint G DN L A B ES ES 1/4 5, ES 3/8 7, ES 1/2 10, ES 3/4 13, IX.12 IX.13

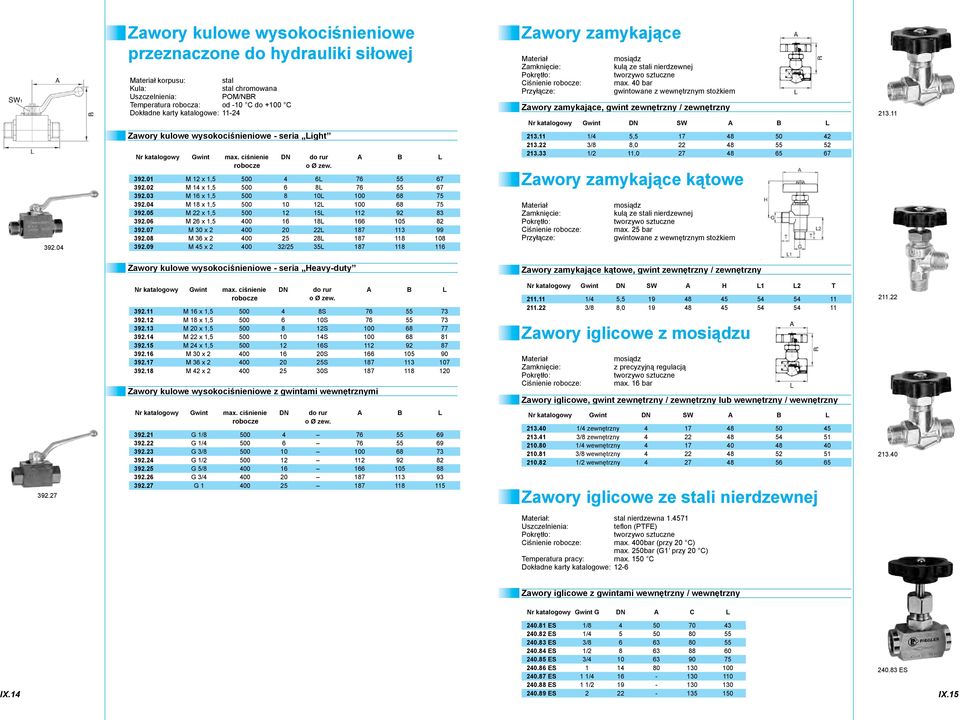

8 Zawory kulowe wysokociśnieniowe przeznaczone do hydrauliki siłowej stal Kula: stal chromowana POM/ Temperatura robocza: od 10 C do +100 C Dokładne karty katalogowe: 1124 Zawory zamykające Materiał Zamknięcie: Pokrętło: Przyłącze: mosiądz kulą ze stali nierdzewnej tworzywo sztuczne max. 40 bar gwintowane z wewnętrznym stożkiem Zawory zamykające, gwint zewnętrzny / zewnętrzny Nr katalogowy Gwint DN SW A B L Zawory kulowe wysokociśnieniowe seria Light Nr katalogowy Gwint max. ciśnienie DN do rur A B L robocze o Ø zew M 12 x 1, L M 14 x 1, L M 16 x 1, L M 18 x 1, L M 22 x 1, L M 26 x 1, L M 30 x L M 36 x L M 45 x /25 35L /4 5, /8 8, /2 11, Zawory zamykające kątowe Materiał Zamknięcie: Pokrętło: Przyłącze: mosiądz kulą ze stali nierdzewnej tworzywo sztuczne max. 25 bar gwintowane z wewnętrznym stożkiem Zawory kulowe wysokociśnieniowe seria Heavyduty Zawory zamykające kątowe, gwint zewnętrzny / zewnętrzny Nr katalogowy Gwint max. ciśnienie DN do rur A B L robocze o Ø zew M 16 x 1, S M 18 x 1, S M 20 x 1, S M 22 x 1, S M 24 x 1, S M 30 x S M 36 x S M 42 x S Zawory kulowe wysokociśnieniowe z gwintami wewnętrznymi Nr katalogowy Gwint DN SW A H L1 L2 T /4 5, /8 8, Zawory iglicowe z mosiądzu Materiał Zamknięcie: Pokrętło: mosiądz z precyzyjną regulacją tworzywo sztuczne max. 16 bar Zawory iglicowe, gwint zewnętrzny / zewnętrzny lub wewnętrzny / wewnętrzny Nr katalogowy Gwint max. ciśnienie DN do rur A B L robocze o Ø zew G 1/ G 1/ G 3/ G 1/ G 5/ G 3/ G Nr katalogowy Gwint DN SW A B L /4 zewnętrzny /8 zewnętrzny /4 wewnętrzny /8 wewnętrzny /2 wewnętrzny Zawory iglicowe ze stali nierdzewnej stal nierdzewna teflon (PTFE) Pokrętło: tworzywo sztuczne max. 400bar (przy 20 C) max. 250bar (G1 przy 20 C) Temperatura pracy: max. 150 C Dokładne karty katalogowe: 126 Zawory iglicowe z gwintami wewnętrzny / wewnętrzny Nr katalogowy Gwint G DN A C L IX ES 1/ ES 1/ ES 3/ ES 1/ ES 3/ ES ES 1 1/ ES 1 1/ ES ES IX.15

9 Zawory mufowe ze stali nierdzewnej Zawory szybkiego zamknięcia stal nierdzewna / Pokrętło: teflon max. 14 bar Temperatura pracy: max C Zawory mufowe ze stali nierdzewnej, gwint wewnętrzny / wewnętrzny Zgodne z DIN4817 akceptacja DVGW mosiądz polerowany lub niklowany max. 16 bar w wersji gwintowanej max. 4 bar w wersji z przyłączem rurowym paliwo, gazy skraplane (w fazie gazowej), sprężone powietrze ES Nr katalogowy Gwint DN L A B ES 1/ ES 3/ ES ES 1 1/ ES 1 1/ ES stal nierdzewna / Pokrętło: teflon max. 14 bar Temperatura pracy: max C Zawory szybkiego zamknięcia z mosiądzu polerowanego Nr katalogowy Gwint DN B G 1/4 zewnętrzny B G 1/4 wewnętrzny B G 3/8 wewnętrzny B G 1/2 wewnętrzny B przyłącze do rurki 6 mm (M 12 x 1,5) B przyłącze do rurki 8 mm (M 14 x 1,5) B przyłącze do rurki 10 mm (M 16 x 1,5) B przyłącze do rurki 12 mm (M 18 x 1,5) B przyłącze do rurki 15 mm (M 22 x 1,5) B Zawory mufowe ze stali nierdzewnej, gwint wewnętrzny / wewnętrzny Nr katalogowy Gwint DN L A B Zawory szybkiego zamknięcia z mosiądzu niklowanego ES ES 1/ ES 3/ ES ES 1 1/ ES 1 1/ ES Zawory mufowe Przeznaczone do nieagresywnych gazów, cieczy i par o temperaturze do 120 C Nr katalogowy Gwint DN V G 1/4 zewnętrzny V G 1/4 wewnętrzny V G 3/8 wewnętrzny V G 1/2 wewnętrzny V przyłącze do rurki 6 mm (M 12 x 1,5) V przyłącze do rurki 8 mm (M 14 x 1,5) V przyłącze do rurki 10 mm (M 16 x 1,5) V przyłącze do rurki 12 mm (M 18 x 1,5) V przyłącze do rurki 15 mm (M 22 x 1,5) B Maksymalne ciśnienie robocze: Korpus, prowadnica zasuwy: Zasuwa i dławica: Pokrętło: 16 bar brąz Rg5. mosiądz V Zawory mufowe zasuwowe, gwint wewnętrzny / wewnętrzny Nr katalogowy Gwint DN L B / / / / / / Przeznaczone do nieagresywnych gazów, cieczy i par o temperaturze do 90 C Maksymalne ciśnienie robocze: 10 bar Korpus, prowadnica zasuwy: brąz Rg5. Zasuwa i dławica: mosiądz Pokrętło: Zawory mufowe, gwint wewnętrzny / wewnętrzny Nr katalogowy Gwint DN L B / / / / IX.16 IX.17

10 Zawory kulowe sterowane pneumatycznie Napęd Kąt obrotu: 90º Temperatura robocza: od 20 C do +150 C Ciśnienie sterowania: 5,5 Zawór kulowy Teflon (PTFE) / VITON (FKM) Temperatura robocza: od 20 C do +150 C max. 40 bar (do DN32) max. 25 bar (od DN40) max. 16 bar (od DN65) Dokładne karty katalogowe: 112 Instrukcja obsługi: 1719 Zawory kulowe sterowane pneumatycznie 3drożne typu L i T Napęd Kąt obrotu: 90º Temperatura robocza: od 20 C do +150 C Ciśnienie sterowania: 5,5 Zawór kulowy Teflon (PTFE) / VITON (FKM) Temperatura robocza: od 20 C do +150 C Dokładne karty katalogowe: 116 Instrukcja obsługi: 1719 Zawory kulowe mosiężne z napędem pneumatycznym dwustronnego działania Zawory kulowe 3drożne mosiężne z napędem pneumatycznym dwustronnego działania, typu L Nr katalogowy Gwint Rp DN SW L A B D / , /1 1/ , / , /1 3/ , , / , / , / , , / , ,0 Nr katalogowy Gwint Typ DN PN SW L A B D /1 1/2 L bar 25 64, , /4 L bar 31 76, , L bar 41 97, , /4 L bar , , /2 L bar , , L bar , ,0 56 Zawory kulowe 3drożne mosiężne z napędem pneumatycznym jednostronnego działania, typu L Zawory kulowe mosiężne z napędem pneumatycznym jednostronnego działania NC Nr katalogowy Gwint Rp DN SW L A B D / , /1 1/ , / , /1 3/ , , / , / , , / , ,0 Zawory kulowe mosiężne z napędem pneumatycznym jednostronnego działania NO Nr katalogowy Gwint Typ DN PN SW L A B D /2 L bar 25 64, , L bar 41 97, , /2 L bar , ,0 43 Zawory kulowe 3drożne mosiężne z napędem pneumatycznym dwustronnego działania, typu T, pozycja normalna T3 Nr katalogowy Gwint Typ DN PN SW L A B D T3 1/2 T bar 25 64, , T3 3/4 T bar 31 76, , T3 1 T bar 41 97, , T3 1 1/4 T bar , , T3 1 1/2 T bar , , T3 2 T bar , , Nr katalogowy Gwint Rp DN SW L A B D / , /1 1/ , / , , / , / , , / , ,0 Do sterowania zaworami kulowymi sterowanymi pneumatycznie służą zawory NAMUR (Rozdział II Zawory sterujące ) Do sterowania zaworami kulowymi sterowanymi pneumatycznie służą zawory NAMUR (Rozdział II Zawory sterujące ) IX.18 IX.19

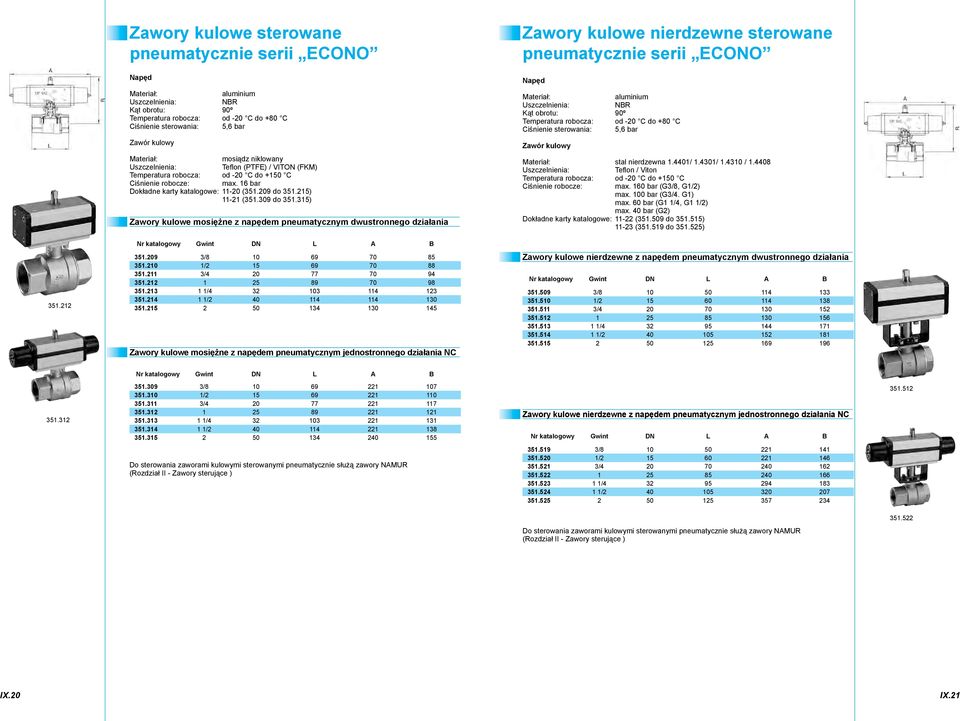

11 Zawory kulowe sterowane pneumatycznie serii ECONO Zawory kulowe nierdzewne sterowane pneumatycznie serii ECONO Napęd Napęd Kąt obrotu: 90º Temperatura robocza: od 20 C do +80 C Ciśnienie sterowania: 5,6 bar Kąt obrotu: 90º Temperatura robocza: od 20 C do +80 C Ciśnienie sterowania: 5,6 bar Zawór kulowy Zawór kulowy Teflon (PTFE) / VITON (FKM) Temperatura robocza: od 20 C do +150 C max. 16 bar Dokładne karty katalogowe: 1120 ( do ) 1121 ( do ) Zawory kulowe mosiężne z napędem pneumatycznym dwustronnego działania stal nierdzewna / / / Teflon / Viton Temperatura robocza: od 20 C do +150 C max. 160 bar (G3/8, G1/2) max. 100 bar (G3/4. G1) max. 60 bar (G1 1/4, G1 1/2) max. 40 bar (G2) Dokładne karty katalogowe: 1122 ( do ) 1123 ( do ) Nr katalogowy Gwint DN L A B / / / / / Zawory kulowe mosiężne z napędem pneumatycznym jednostronnego działania NC Zawory kulowe nierdzewne z napędem pneumatycznym dwustronnego działania Nr katalogowy Gwint DN L A B / / / / / Nr katalogowy Gwint DN L A B / / / / / Zawory kulowe nierdzewne z napędem pneumatycznym jednostronnego działania NC Nr katalogowy Gwint DN L A B Do sterowania zaworami kulowymi sterowanymi pneumatycznie służą zawory NAMUR (Rozdział II Zawory sterujące ) / / / / / Do sterowania zaworami kulowymi sterowanymi pneumatycznie służą zawory NAMUR (Rozdział II Zawory sterujące ) IX.20 IX.21

12 Zawory kulowe nierdzewne sterowane pneumatycznie Zawory kulowe nierdzewne sterowane pneumatycznie 3drożne typu L i T 3elementowe Napęd Kąt obrotu: 90º Temperat ura robocza: od 50 C do +70 C Ciśnienie sterowania: 5,5 Zawór kulowy stal nierdzewna Teflon (PTFE) Temperatura robocza: od 20 C do +204 C (w zależności od ciśnienia) max. 63 bar (w zależności od temperatury) Dokładne karty katalogowe: 114 Instrukcja obsługi: 1719 Zawory kulowe nierdzewne z napędem pneumatycznym dwustronnego działania Napęd Kąt obrotu: 90º Temperatura robocza: od 50 C do +70 C Ciśnienie sterowania: 5,5 Zawór kulowy stal nierdzewna Teflon (PTFE) / VITON (FKM) Temperatura robocza: od 20 C do +204 C (zależne od ciśnienia roboczego) max. 60 bar ( zależne od temperatury roboczej i gwintu przyłącza) Dokładne karty katalogowe: 1137 Instrukcja obsługi: 1719 Zawory kulowe 3drożne nierdzewne z napędem pneumatycznym dwustronnego działania, typu L Nr katalogowy Gwint DN SW L A B D / , /1 1/ , / , /1 3/ , , / , / , , / , ,0 Nr katalogowy Gwint Rp Typ DN SW L A B D L1 1/2 L ,0 20, L1 3/4 L ,0 23, L1 1 L ,5 28, L1 1 1/4 L ,5 36, L1 1 1/2 L ,0 37, L1 2 L ,5 47,5 Zawory kulowe 3drogowe nierdzewne z napędem pneumatycznym jednostronnego działania, typu L Zawory kulowe nierdzewne z napędem pneumatycznym jednostronnego działania NC Nr katalogowy Gwint DN SW L A B D / , /1 1/ , / , , / , / , , / , ,0 Do sterowania zaworami kulowymi sterowanymi pneumatycznie służą zawory NAMUR (Rozdział II Zawory sterujące ) Nr katalogowy Gwint Rp Typ DN SW L A B D L1 1/2 L ,0 20, L1 3/4 L ,0 23, L1 1 L ,5 28, L1 1 1/4 L ,5 36, L1 1 1/2 L ,0 37, L1 2 L ,5 47,5 Zawory kulowe 3drogowe nierdzewne z napędem pneumatycznym dwustronnego działania, typu T, pozycja normalna T1 Nr katalogowy Gwint Rp Typ DN SW L A B D T1 1/2 T ,0 20, T1 3/4 T ,0 23, T1 1 T ,5 28, T1 1 1/4 T ,5 36, T1 1 1/2 T ,0 37, T1 2 T ,5 47, L1 IX.22 IX.23

13 Zawory kulowe 3drogowe nierdzewne z napędem pneumatycznym dwustronnego działania, typu T, pozycja normalna T2 Nr katalogowy Gwint Rp Typ DN SW L A B D T2 1/2 T ,0 20, T2 3/4 T ,0 23, T2 1 T ,5 28, T2 1 1/4 T ,5 36, T2 1 1/2 T ,0 37, T2 2 T ,5 47,5 Do sterowania zaworami kulowymi sterowanymi pneumatycznie służą zawory NAMUR (Rozdział II Zawory sterujące ) Zawory kulowe nierdzewne kołnierzowe sterowane pneumatycznie Napęd Kąt obrotu: 90º Temperatura robocza: od 50 C do +70 C Ciśnienie sterowania: 5,5 Zawór kulowy stal nierdzewna Teflon (PTFE) Temperatura robocza: od 20 C do +90 C max. 40 bar ( DN15 50 oraz DN80) max. 16 bar ( DN65 oraz DN100) Dokładne karty katalogowe: 1140 Zawory kulowe flanszowe nierdzewne z napędem pneumatycznym dwustronnego działania Nr katalogowy DN A B C D E F ,0 40, , ,3 44, , ,6 53, , ,2 58, , ,3 62, , ,5 78, , ,0 100, , ,0 120, , ,0 252, ,0 Zawory klapowe sterowane pneumatycznie Napęd Kąt obrotu: 90º Temperatura robocza: od 20 C do +150 C (w zależności od ciśnienia roboczego) Ciśnienie sterowania: 5,5 Zawór GGG40 (JS1030) EPDM Materiał przepustnicy: Stal nierdzewna (AISI 420) Temperatura robocza: od 15 C do +120 C max. 16 bar Temperatura robocza: od 15 C do +110 C neutralne gazy i ciecze o maksymalnej lepkości 120 mm 2 /s Pozycja montażu: dowolna Karty katalogowe: 1143 Zawory klapowe sterowane pneumatycznie dwustronnego działania Nr katalogowy DN H1 H2 H3 L B Zawory klapowe sterowane pneumatycznie jednostronnego działania, NC Nr katalogowy DN H1 H2 H3 L B Do sterowania zaworami kulowymi sterowanymi pneumatycznie służą zawory NAMUR (Rozdział II Zawory sterujące ) Do sterowania zaworami kulowymi sterowanymi pneumatycznie służą zawory NAMUR (Rozdział II Zawory sterujące ) Zawory klapowe sterowane ręcznie GGG40 (JS1030) EPDM Temperatura robocza: od 20 C do +120 C neutralne gazy i ciecze o maksymalnej lepkości 120 mm 2 /s Pozycja montażu: dowolna Karty katalogowe: 1144 Zawory klapowe sterowanie ręczne Nr katalogowy DN H1 H2 H3 L B IX IX.25

14 Pozycjoner do zaworów kulowych Pozycjoner do zaworów kulowych sterowanych pneumatycznie (również do zaworów 3drogowych typu L i T!!!) przeznaczony do pracy ciągłej, wykonany z tworzywa uniwersalne przyłącze NAMUR 80x30 oraz 130x30 dzięki wysokim stopom montażowym możliwość dostosowania do większości typów napędów wizualny wskaźnik ON/OFF widoczny nawet z dużej odległości łatwy w montażu i demontażu Dane techniczne wysokiej jakości tworzywa techniczne (Lexan 143 R, Delrin, polyamid, Bayblend T 45) Stopień ochrony: IP67, VDE 0470/EN Temperatura robocza: od 20 ºC do +70 ºC Zakres uchwytów: 7 do 13 mm Przewód elektryczny: Ø7 do 13 mm, max. 2,5 mm 2 Pozycjoner wersja z mikrostykami Zakres napięcia: Natężenie prądu: Funkcje styków: Nr katalogowy 4V/DC do 250V/AC 1 ma do 5 A kontaktowe, pozłacane Pozycjoner wersja z mikrostykami Pozycjoner wersja z czujnikiem indukcyjnym Zakres napięcia: Stałe natężenie: Funkcje styków: Nr katalogowy 9 V/DC do 36 V/DC 200 ma PNP NO, zwarte lub rozwarte w skrajnej pozycji Pozycjoner wersja z czujnikiem indukcyjnym Pozycjoner, wersja z czujnikiem indukcyjnym, ATEX DIN 19234/EN z diodą LED, ochrona przed wybuchem zgodna z EEx ia IIC T6 Zasilanie: zalecane napięcie elektryczne 8VDC, max 16VDC Prąd na wyjściu: zwarcie <1 ma /rozwarcie >3 ma Funkcje styków: zwarty lub rozwarty w skrajnej pozycji Zdolność przełączania: 34mW wysokiej jakości tworzywo techniczne z antystatyczną powłoką (Lexan 143 R, Bayblend T 45) Zakres temperatur: 20 C do +70 C Nr katalogowy Pozycjoner, wersja z czujnikiem indukcyjnym, ATEX Pozycjoner do zaworów kulowych z Pozycjoner do zaworów kulowych sterowanych pneumatycznie (również do zaworów 3drogowych typu L i T!!!) przeznaczony do pracy ciągłej, wykonany z uniwersalne przyłącze NAMUR 80x30 oraz 130x30 dzięki wysokim stop om montażowym możliwość dostosowania do większości typów napędów wizualny wskaźnik ON/OFF widoczny nawet z dużej odległości łatwy w montażu i demontażu Dane techniczne: pokryte żywicą synetyczną (Makrolon polyamid, Bayblend T 45) Stopień ochrony: IP66 Temperatura robocza: od 20 C do +70 C Zakres uchwytów: 7 do 13 mm Przewód elektryczny: Ø7 do 13 mm, max. 2,5 mm 2 Pozycjoner wersja z mikrostykami Zakres napięcia: Natężenie prądu: Funkcje styków: Nr katalogowy Pozycjoner wersja z mikrostykami Zakres napięcia: 10 do 30V/DC Natężenie: 0 do 100mA Natężenie bez obciążenia: <15mA Funkcje styków: PNP NO Nr katalogowy 250 V/AC 16 A kontaktowe, pokryte metalami szlachetnymi Pozycjoner wersja z czujnikiem indukcyjnym Pozycjoner wersja z czujnikiem indukcyjnym Pozycjoner wersja ATEX (praca w środowiskach wybuchowych) wersja z czujnikiem indukcyjnym do pracy w strefie EEx IIC T6 Zasilanie: zalecane 8V/DC, Prąd na wyjściu: zwarcie <1mA, rozwarcie >3mA Funkcje styków: NAMUR NC z żółtą diodą LED informującą o stanie sygnału wyjściowego Aluminium, Makrolon pokryty powłoką antystatyczną, poliamid, Bayblend T 45 Temperatura robocza: od 20 C do +70 C Nr katalogowy Pozycjoner wersja ATEX IX.26 IX.27

15 Zawory kulowe sterowane elektrycznie Zawory kulowe sterowane elektrycznie sterowane napięciami 80240V/ ACDC, 1248V/ ACDC Do neutralnych gazów i cieczy o maksymalnej lepkości 120 mm 2 /s Napęd Obrotowy napęd elektryczny zawierający: ręczne przesterowanie, wskaźnik aktualnej pozycji, dodatkowy czujnik pozycji krańcowych, ogranicznik momentu obrotowego Zawór kulowy / mosiądz chromowany Teflon (PTFE) / VITON (FKM) Temperatura medium: od 20 C do +150 C Temperatura otoczenia: od 10 C do +50 C DN15 do DN32 max. 40 bar DN40 do DN50 max. 25 bar Stopień ochrony: IP65 Czas przesterowania: max. 11 s o 90º (max. 12 s o 90º przy 2 ) Dokładne karty katalogowe: 1721 Zawory kulowe mosiężne z napędem elektrycznym 80240V AC/DC Nr katalogowy Gwint Rp DN SW A B C P / / / / Zawory kulowe nierdzewne sterowane elektrycznie Zawory kulowe sterowane elektrycznie sterowane napięciami 80240V/ ACDC, 1248V/ ACDC Napęd Obrotowy napęd elektryczny zawierający: ręczne przesterowanie, wskaźnik aktualnej pozycji, dodatkowy czujnik pozycji krańcowych, ogranicznik momentu obrotowego Zawór kulowy stal nierdzewna Teflon (PTFE) / VITON (FKM) Temperatura medium: od 20 C do +70 C Temperatura otoczenia: od 10 C do +50 C DN15 do DN32 max. 63 bar DN40 do DN50 max. 40 bar Stopień ochrony: IP65 Czas przesterowania: max. 11 s o 90º (max. 12 s o 90 przy 2 ) Dokładne karty katalogowe: 1138 Instrukcja obsługi: 1721 Zawory kulowe nierdzewne z napędem elektrycznym 80240V AC/DC Nr katalogowy Gwint DN SW A B C P / / / / Zawory kulowe mosiężne z napędem elektrycznym 1248V AC/DC Zawory kulowe nierdzewne z napędem elektrycznym 1248V AC/DC K Nr katalogowy Gwint Rp DN SW A B C P / / / / Nr katalogowy Gwint DN SW A B C P / / / / IX.28 IX.29

16 Zawory zatrzymujące serii VIP Specjalne zawory typu 2/2 do wszelkich gałęzi przemysłu. Niska cena, niewielkie gabaryty czynią z nich doskonałą alternatywę dla zaworów kulowych sterowanych pneumatycznie. Pomimo niewielkich gabarytów zawory posiadają 100% przelot, dzięki czemu straty strumienia przepływu są minimalne. Sprężyna: Temperatura pracy: Ciśnienie sterujące: stal nierdzewna lub VITON (FKM) od 20 C do +80 C od 20 C do +150 C VITON 3 8 bar (dla zaworów dwustronnego działania) 4,2 8 bar (dla zaworów jednostronnego działania) max. 10 bar dowolna Pozycja montażu: Dokładne karty katalogowe: 123 ( do ) 124 ( do ) Zawory zamykające VIP, dwustronnego działania Zawory kątowe sterowane cylindrem pneumatycznym Zawory 2/2 sterowane zewnętrznym cylindrem pneumatycznym przeznaczone do neutralnych mediów (korpus z mosiądzu) lub mediów agresywnych (korpus ze stali nierdzewnej). doskonała wartość przepływu dzięki kątowemu umieszczeniu tłoczka możliwość pracy na podciśnieniu (do 102 mbar) przyłącze NAMUR dla zaworów 3/2 lub 5/2 jednostronnego działania, NC Dane techniczne Temperatura medium: od 10 C do +180 C Temperatura otoczenia: od 20 C do +70 C max. 16 bar Temperatura medium sterującego: max. 60 C Dokładne karty katalogowe: 1210 Instrukcja obsługi: 1722 Nr katalogowy Gwint Uszczelnienienia DN H L / , / , / , , /8 Viton 10 46, /2 Viton 15 51, /4 Viton 20 63, Viton 25 69,0 143 Zawory kątowe sterowane cylindrem pneum., NC opcja z mosiądzu Wariant z mosiądzu brąz PTFE Trzon tłoka: stal nierdzewna Korpus napędu: Poliamid Przyłącza napędu: stal nierdzewna Tłok: Zawory zamykające VIP, jednostronnego działania NC Nr katalogowy Przyłącze Przyłącze max. różnicowe Ciśnienie sterujące A C F G sterujące ciśnienie pracy min max Nr katalogowy Gwint Uszczelnienienia DN H L / , / , / , , /8 Viton 10 46, /2 Viton 15 51, /4 Viton 20 63, Viton 25 69, /2 1/8 16 bar /4 1/8 10 bar /4 1/8 16 bar /8 11 bar /8 16 bar /4 1/8 14 bar /2 1/8 11 bar /2 1/8 16 bar /8 10 bar Zawory kątowe sterowane cylindrem pneum., NC opcja ze stali nierdzewnej Do sterowania zaworami zamykającymi służą zawory NAMUR (Rozdział II Zawory sterujące) Wariant ze stali nierdzewnej Trzon tłoka: Korpus napędu: Przyłącza napędu: Tłok: stal nierdzewna AISI316 PTFE stal nierdzewna Poliamid stal nierdzewna Nr katalogowy Przyłącze Przyłącze max. różnicowe Ciśnienie sterujące A C F G sterujące ciśnienie pracy min max /2 1/8 16 bar /4 1/8 10 bar /4 1/8 16 bar /8 11 bar IX.30 IX.31

17 Zawory funkcyjne Zawory zwrotne z serii 227 Zawory zwrotne Ciśnienie otwarcia 0,2 bar 2 8 bar Temperatura pracy: 20 C do +80 C 6062 Zawory zwrotne z mosiądzu niklowanego, gwint wewn. / wewn. mosiądz Viton Ciśnienie otwarcia: min. 0,4 do 0,5 bar (dla rozmiaru G1/4 do G1/2) min. 0,1 (dla rozmiaru G3/4 do G1) 16 bar Temperatura pracy: max. 180 C Nr katalogowy Gwint G SW Długość /4 wewnętrzny /8 wewnętrzny /2 wewnętrzny /4 wewnętrzny wewnętrzny /4 A B L CH M5 5,5 26,5 8 1/8 8,5 35,5 13 1/ / / /4 zewnętrzny /8 zewnętrzny /2 zewnętrzny /4 zewnętrzny zewnętrzny Zawory zwrotne z mosiądzu niklowanego, z przyłączami wtykowymi 6036 Zawory zwrotne Średnica przewodu L B Ilość sztuk w opakowaniu 4 44, , mosiądz Tłok: tworzywo sztuczne Sprężyna: stal nierdzewna Temperatura pracy: 20 ºC do +110 ºC max. 0,99 15 bar sprężone powietrze, woda, olej Ciśnienie otwarcia 0,2 bar 10 bar Temperatura pracy: max. +70 C Zawory zwrotne z mosiądzu niklowanego, gwint wewn. / wewn. A H B 1/ / / / Nr katalogowy Gwint SW Długość Ciśnienie otwarcia M , G 1/ ,5 0, G 1/ , G 3/ , G 1/ ,2 Miniaturowe zawory zwrotne z mosiądzu niklowanego, gwint zewn. / wewn. Nr katalogowy Gwint SW Długość Ciśnienie otwarcia Zawory zwrotne kątowe mosiężne mosiądz Ciśnienie otwarcia: min. 0,5 bar Ciśnienie pracy: max. 10 bar Temperatura pracy: +90 C / G 1/ , G 1/ ,2 Nr katalogowy Gwint SW B L Rp 3/ Rp 1/ Rp 3/ Rp Rp 1 1/ Rp 1 1/ Rp IX.32 IX.33

18 Zawory zwrotne kątowe ze stali nierdzewnej Zawory odcinające z odpowietrzeniem stal nierdzewna / Viton Ciśnienie otwarcia: min. 0,2 bar Ciśnienie pracy: max. 40 bar Temperatura pracy: +180 C Obudowa: Obudowa: Uszczelnienie: Temperatura medium: anodyzowane 0,310 bar 20 C do +80 C sprężone powietrze ES 6050 Nr katalogowy Gwint SW B L ES 1/ ES 3/ ES 1/ ES 3/ ES ES 1 1/ ES 1 1/ ES Zawory szybkiego spustu Obudowa: Uszczelnienie: Temperatura medium: \ 6050 PA66, 0,310 bar 20 C do +80 C sprężone powietrze A B L1 L2 CH Ilość sztuk w opakowaniu M / / / / / Zawory odcinające 6060 z odpowietrzeniem, gwint wewnętrzny / wewnętrzny A B L CH Ilość sztuk w opakowaniu 1/ / / / Zawory odcinające 6060C z odpowietrzeniem, gwint zewnętrzny / zewnętrzny A B L CH Ilość sztuk w opakowaniu 1/ / / / C Zawory zwrotne sterowane i odcinające sterowane Korpus: Uszczelka: Sprężyna: Ciśnienie pracy: Temperatura pracy:, PU stal 0,3 bar do 10 bar 20 C do +80 C Sprężone powietrze Membrana do zaworu szybkiego spustu 6052 Zawory zwrotne sterowane M5 1/8 1/4 3/8 1/2 3/4 1 A B L1 L2 L3 CH D Ilość sztuk w opakowaniu 1/ / Zawory odcinające sterowane 8890 A B L1 L2 L3 CH D Ilość sztuk w opakowaniu 1/ / IX.34 IX.35

19 Zasada działania zaworów zwrotnych sterowanych 8880 Sposób podłączenia zaworów do siłownika Siłownik podczas ruchu Zatrzymanie siłownika Elektrozawór Pomocniczy zawór sterujący (pilot) Odcięcie Odcięcie Zawory dławiącozwrotne wtykowe Zawór dławiącozwrotny wtykowy Sygnał sterujący z pomocniczego zaworu sterującego Zasilanie Nr katalogowy Gwint Pod wąż L1 L2 SW Ruch roboczy i powrotny siłownika pneumatycznego jest możliwy wyłącznie przy ciągłym podawaniu pneumatycznego sygnału sterującego do zaworów odcinających sterowanych. Sygnał ten może by podawany z niezależnego pomocniczego zaworu sterującego Sposób podłączenia zaworów do siłownika Zatrzymanie siłownika następuje zawsze w przypadku zaniku sygnału sterującego z niezależnego zaworu sterującego lub innego źródła. Zawory odcinające sterowane spowodują odcięcie medium roboczego w komorach siłownika. Zawory odcinające sterowane spełniają funkcję zabezpieczającą ,0 26, ,0 42, ,0 46, ,0 52, ,0 55,0 Zawór dławiącozwrotny wtykowy z gwintem zewnętrznym (oring) Nr katalogowy Gwint Pod wąż L1 L2 SW G 1/8 4 46,0 26, G 1/8 6 54,0 42, G 1/8 8 59,0 46, G 1/4 6 57,0 42, G 1/4 8 61,0 46, G 1/ ,0 52, G 1/ ,0 55, G 3/8 8 63,0 46, G 3/ ,0 52, G 3/ ,0 55, G 1/ ,0 52, G 1/ ,0 55, Zasada działania zaworów odcinających sterowanych 8890 Zawór dławiącozwrotny wtykowy z gwintem zewnętrznym (teflon) Siłownik w trakcie ruchu Zatrzymanie siłownika Odcięcie Odcięcie Nr katalogowy Gwint Pod wąż L1 L2 SW R 1/8 4 46,0 26, R 1/8 6 54,0 42, R 1/8 8 59,0 46, R 1/4 6 57,0 42, R 1/4 8 61,0 46, R 1/ ,0 52, R 1/ ,0 55, R 3/8 8 63,0 46, R 3/ ,0 52, R 3/ ,0 55, R 1/ ,0 52, R 1/ ,0 55, Zawór dławiącozwrotny kątowy wtykowy do zaworów (oring) IX.36 Ruch siłownika pneumatycznego w kierunku zaznaczonym strzałką jest możliwy po podaniu sygnału sterującego na zawór zwrotny sterowany B, co powoduje jego otwarcie. Sygnał ten jest pobierany z przewodu zasilającego siłownik (droga 2 ). Zmiana kierunku ruchu siłownika powoduje podanie sygnału sterującego z drugiego przewodu zasilającego siłownik (droga 4 ) do zaworu zwrotnego sterowanego A i jego otwarcie. Sygnał sterujący z pomocniczego zaworu sterującego Zasilanie Zatrzymanie siłownika następuje zawsze w przypadku zaniku zasilania powietrzem jego komór. Zawory zwrotne sterowane A i B odcinają powietrze w komorach siłownika, nie pozwalając na jeog ruch. Sytuacja taka ma również miejsce w stanach awaryjnych np. przerwania zasilania elektrcznego elektromagnesu zaworu sterującego, bądź mechanicznego uszkodzenia przewodów zasilających. Zawory w układach spełniają funkcję zaworw bezpieczeństwa (tzw. zamki pneumatyczne) Nr katalogowy Gwint Pod wąż L1 L2 SW G 1/8 4 41,0 22, G 1/8 6 41,0 23, G 1/8 8 41,0 26, G 1/4 6 49,0 25, G 1/4 8 49,0 29, G 1/ ,0 32, G 1/ ,0 34, G 3/8 8 55,0 30, G 3/ ,0 33, G 3/ ,0 36, G 1/2 8 60,0 33, G 1/ ,0 36, G 1/ ,0 37, IX.37
