1 SPRZĘGŁA ELASTYCZNE DESCH GmbH & Co. KG SPRZĘGŁO ELASTYCZNE 15

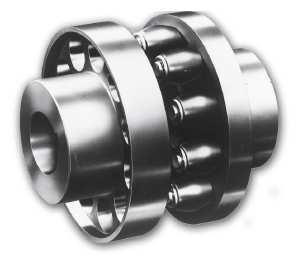

Sprzęgło elastyczne ORPEX ELASTYCZNE SPRZĘGŁO ORPEX Opis elastycznego sprzęgła ORPEX wykonanie WN i WS Elastyczne sprzęgła ORPEX stosowane są jako sprzęgła wyrównawcze tam, gdzie wymagane jest

2 Sprzęgło elastyczne ORPEX ELASTYCZNE SPRZĘGŁO ORPEX Opis elastycznego sprzęgła ORPEX wykonanie WN i WS Elastyczne sprzęgła ORPEX stosowane są jako sprzęgła wyrównawcze tam, gdzie wymagane jest bezwzględnie niezawodne przenoszenie momentu obrotowego. Znajdują one szeroki zakres zastosowania. Dzięki 26 wielkościom sprzęgła pokrywają zakres momentu obrotowego od 200 Nm do Nm. Połówki sprzęgła w wersji WN wykonane są z Ŝeliwa szarego, natomiast wykonanie WS jest ze stali i umoŝliwia zastosowanie przy wysokich prędkościach. Elementy elastyczne wykonane są w postaci beczkowatych tulei (zderzaków), umieszczonych ruchomo w otworach piasty sprzęgła, przez co umoŝliwiają wyrównanie kątowych, promieniowych i osiowych przesunięć łączonych wałów. Sprzęgło tłumi uderzenia momentu obrotowego i przenosi krytyczne momenty obrotowe. Sprzęgła ORPEX zapewniają bezpieczeństwo eksploatacji do wysokości momentu zniszczeniowego elementów metalowych, wynoszącego wielokrotność dopuszczalnego momentu uderzeniowego. MoŜna je zastosować w obu kierunkach obrotu, przez co mogą pracować w ruchu nawrotnym. Gumowe elementy tłumiące przy prawidłowym dobraniu sprzęgła i właściwym ustawieniu przy montaŝu zapewniają długą Ŝywotność. Piasty sprzęgła z otworami odpowiadają klasie wywaŝenia przynajmniej G16 (według normy DIN ISO 1940 dla obrotów n = obr/min względnie prędkości v maks = 30 m/s, przy wywaŝeniu w jednej płaszczyźnie). WywaŜenie odbywa się według zasady połowy wpustu. Jeśli z uwagi na pracę maszyny lub urządzenia wymagane będzie dokładniejsza jakość wywaŝenia, naleŝy to zaznaczyć przy zamówieniu. Firma DESCH zaleca przy prędkości obwodowej v>30 m/s wywaŝanie w klasie dokładności G 6,3, które w razie potrzeby wykonane moŝe być równieŝ w dwóch płaszczyznach. Sprzęgła ORPEX mogą być zastosowane w róŝnych zastosowaniach specjalnych. Prosimy zwrócić się do nas w sprawie doboru sprzęgła. Sprzęgła ORPEX sprawdziły się juŝ przez wiele lat w budowie maszyn, przede wszystkich w cięŝkich napędach, jako niezawodny element maszyny nie wymagający wielkiej konserwacji. 16

3 SPRZĘGŁA ELASTYCZNE DESCH GmbH & Co. KG Działanie Przekazywanie momentu obrotowego w połączeniu kształtowym odbywa się przez elastyczne elementy, podlegające deformacji podczas pracy wyłącznie na ściskanie. Dzięki progresywnej krzywej charakterystyki spręŝystości i dobrym właściwościom tłumienia elementów elastycznych nie następuje niebezpieczne narastanie występujących drgań skrętnych. moment obrotowy T Sztywność spręŝyny skrętnej i kąt skręcenia ϕ kąt skręcenia ϕ Dzięki optymalnej beczkowatej formie elementów elastycznych przy istniejących przemieszczeniach promieniowych i kątowych wałów uzyskane zostanie wyrównanie i zminimalizowanie sił cofających. Szlifowane sworznie osadzone są bezluzowo w stoŝkowym gnieździe. Zapobiega to wybijaniu się otworów i powstawanie korozji ciernej stali. Wymiana beczkowatych elementów tłumiących i sworzni odbywa się bez konieczności przesuwania maszyny względnie silnika przez demontaŝ zuŝytych i nasadzenie nowych elementów. Elementy te mogą pracować w temperaturze otoczenia od -30 C do + 80 C. Przewodzą prąd elektryczny i są odporne na olej, ozon i inne media. Dostępne jest równieŝ wykonanie specjalne elementów tłumiących, nie przewodzących prądu. Wskazówki techniczne Doskonałe przenoszenie momentu obrotowego i działanie bez zarzutu moŝliwe jest tylko przy zastosowaniu oryginalnych elementów tłumiących firmy DESCH. Usytuowanie połówek sprzęgła w wykonaniu WN i WS na wale jest dowolne; dozwolona jest praca w pozycji pionowej i poziomej. W normalnym układzie sprzęgła ORPEX dostarczane są z rowkiem wpustowym według normy DIN 6885 część 1 i śrubą ustalającą. MoŜliwe jest teŝ wykonanie z rowkiem klinowym według DIN 6886 z dociskaniem od wewnętrznej strony piasty. NaleŜy tu jednak zwrócić uwagę, Ŝe maksymalne dozwolone otwory wynosić mogą 60% maksymalnie dozwolonych otworów z rowkiem wpustowym według normy DIN 6885 część 1. Obracające się części zabezpieczone muszą być przez uŝytkownika przed przypadkowym dotknięciem. W przypadku dostaw za granicę, przestrzegać naleŝy obowiązujących miejscowych przepisów bezpieczeństwa. Czopy wałów podlegające połączeniu powinny posiadać łoŝyskowanie, umieszczone w pobliŝu, przed i za sprzęgłem. Jesteśmy do Państwa dyspozycji w przypadku dobierania sprzęgła według DIN 740 część 2 oraz w przypadku obliczeń drgań. Obliczenia drgań mogą zostać równieŝ przekazane firmie DESCH w postaci zlecenia. Podczas montaŝu i uruchamiania sprzęgła Orpex przestrzegać naleŝy Instrukcji montaŝu i eksploatacji. 17

4 Sprzęgło elastyczne ORPEX Wykonanie WN z Ŝeliwa szarego D 1/2 min. D 1 maks. D 2 maks. d a d 1 d 2 l P S W u [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Moment znamionowy 2) T N [Nm] Maks. obroty Moment bezwładności masy 3) [kgm 2 ] CięŜar 3) [obr/min] część 1 część 2 część 1 [kg] część ,001 0,001 0,96 1, ,003 0,003 1,9 1, ,004 0,006 2,2 3, ,007 0,013 3,2 4, ,014 0,022 4,8 6, ,023 0, , ,04 0,074 9, ,07 0, , ,13 0, , ,23 0, ,42 0, ,89 0, ,7 1, ,8 2,

5 SPRZĘGŁA ELASTYCZNE DESCH GmbH & Co. KG Wykonanie WS ze stali D 1/2 min. [mm] D 1 maks. [mm] D 2 maks. d a d 1 d 2 l P S W u [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] otwory w tolerancji H7 i z rowkiem wpustowym JS9 według normy DIN 6885 / 1. 2) moment obrotowy podano dla osadzenia sprzęgła z rowkiem wpustowym 3) dane dotyczące cięŝarów i momentów bezwładności masy podano dla średnich otworów D 1 i D 2 Moment znamionowy 2) T N [Nm] Maks. obroty Moment bezwładności masy 3) [kgm 2 ] CięŜar 3) [kg] [obr/min] część 1 część 2 część 1 część ,001 0,001 0,96 1, ,003 0,003 1,6 1, ,004 0,006 2,2 3, ,007 0,013 3,2 4, ,014 0,022 4,8 6, ,023 0, , ,04 0,074 9, ,07 0, , ,13 0, , ,24 0, ,42 0, ,95 0, ,8 1, ,9 2,

6 Sprzęgło elastyczne ORPEX Tabela z danymi wielkość

7 SPRZĘGŁA ELASTYCZNE DESCH GmbH & Co. KG Moment znamionowy 2) Maks. obroty [obr/min] Moment bezwładności masy 3) CięŜar 3) otwory w tolerancji H7 i z rowkiem wpustowym JS9 według normy DIN 6885 / 1. 2) moment obrotowy podano dla osadzenia sprzęgła z rowkiem wpustowym 3) dane dotyczące cięŝarów i momentów bezwładności masy podano dla średnich otworów D 1 i D 2 21

Sprzęgło elastyczne ORPEX Wykonania 105-360 Jednostronne usytuowanie elementów elastycznych i

8 Sprzęgło elastyczne ORPEX Wykonania Jednostronne usytuowanie elementów elastycznych i sworzni Naprzemienne, po obu stronach, usytuowanie elementów elastycznych i sworzni 22

9 SPRZĘGŁA ELASTYCZNE DESCH GmbH & Co. KG Sworznie i elementy elastyczne l l l wielkość wielkość wielkość sprzęgła Ilość elementów elastycznych na sprzęgło Wymiary [mm] D d L l Tolerancja wymiaru l [mm] M Nr art. elem. elast M ,5 22 M ,5 22 M 8 + 0, ,5 27 M ,5 27 M , M M M16 + 0, M M M M16 + 0, M ,5 96 M ,5 96 M ,5 108 M ,5 108 M ,5 122 M30 + 0, ,5 122 M M M M M10 M18 M20 M

Sprzęgło elastyczne ORPEX Ustawianie przesunięcie osiowe maksymalne liniał szczelinomierz przesunięcie osiowe minimalne Przesunięcie elementów sprzęgła względem siebie wynikać mogą z niedokładnego

10 Sprzęgło elastyczne ORPEX Ustawianie przesunięcie osiowe maksymalne liniał szczelinomierz przesunięcie osiowe minimalne Przesunięcie elementów sprzęgła względem siebie wynikać mogą z niedokładnego ustawienia sprzęgła na wałach, jak równieŝ z eksploatacji ( rozszerzenia cieplne, przegięcie wałów, zbyt elastyczna rama maszyny itd.). Sprzęgło ORPEX przejmuje odchyłki łączonych części maszyn. Podczas ustawiania naleŝy zminimalizować promieniowe i przesunięcie kątowe przesunięcie promieniowe kątowe przemieszczenie czopów wałów, gdyŝ jest to bezpośrednim czynnikiem wpływającym na trwałość elementów gumowych. MontaŜ i wyregulowanie sprzęgła wykonać naleŝy zgodnie z naszą Instrukcją montaŝu i eksploatacji. Podane w tabeli obok dopuszczalne wartości odchyłek słuŝą jako wartości wytyczne. Dopuszczalne przesunięcia wałów Przesunięcie osiowe [mm] Przesunięcie kątowe i promieniowe K a dop S 1 maks S 1 min Prędkość obrotowa [1/min] Kr dop [mm] K w dop S 1 maks S 1 min [mm] K w dop [ ] dopuszczalne przemieszczenia kątowe i promieniowe zastosować moŝna kaŝdorazowo pojedynczo, w przypadku jednoczesnego występowania obu 24 przemieszczeń - tylko częściowo, proporcjonalnie
