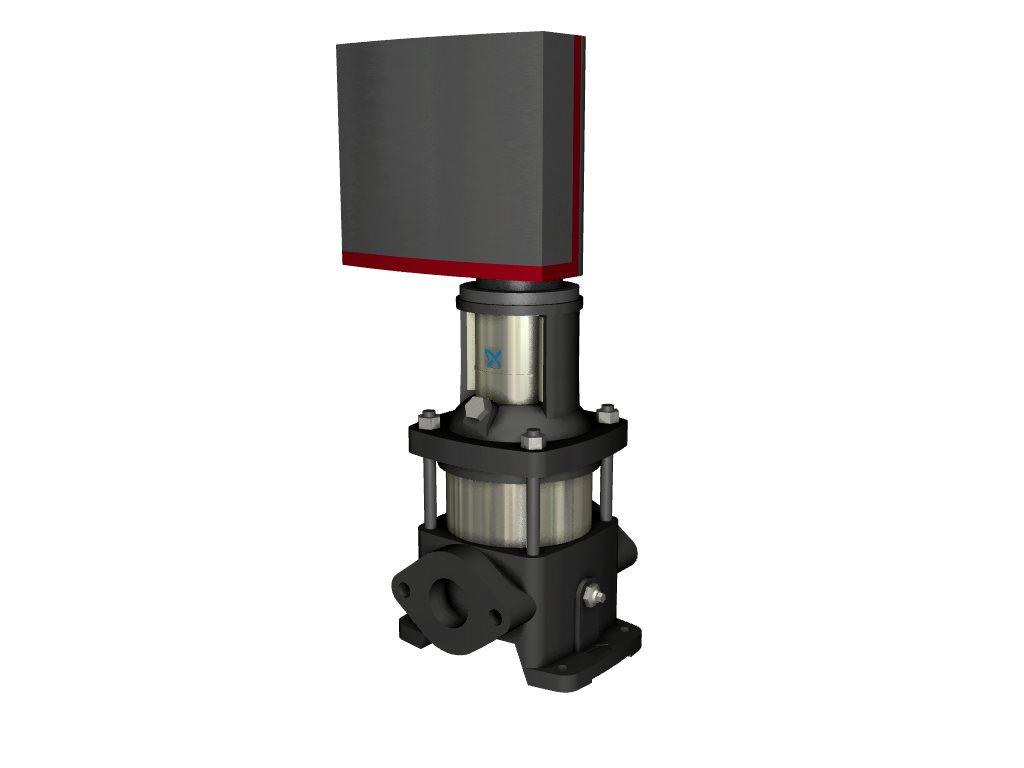

1 Pozycja Ilość Opis 1 CRE E-HQQE Nr katalogowy: Pionowa, wielostopniowa pompa odśrodkowa z króćcem ssawnym i tłocznym na tym samym poziomie (in-line), co umożliwia montaż w poziomej instalacji jednorurowej. Głowica pompy i podstawa wykonane są z żeliwa - wszystkie inne części zwilżane wykonane są ze stali nierdzewnej. cartridge shaft seal ensures high reliability, safe handling and easy service and access. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Przyłączenie rurociągów odbywa się poprzez owalne kołnierze z wewnętrznymi gwintami rurowymi Rp. Pompa wyposażona jest w 3-fazowy synchroniczny silnik elektryczny ze stałymi magnesami, chłodzony wentylatorem. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Ciecz: Czynnik tloczony: Woda Zakres temperatury cieczy: C Liquid temperature during operation: C Gęstość: kg/m3 Techniczne: Prędkość dla danych pompy: 3501 obr/min Wydajność nominalna: 25.3 m3/h Nominalna wysokość podnoszenia: 14.3 m Kod uszczelnienia wału. 1: Typ 2: Pierścień obrotowy 3: Pierścień stacjonarny 4: Części gumowe: Dopuszczenia na tabliczce znamionowej: CE,TR Tolerancje charakterystyki: ISO9906:12 3B HQ QE Materiały: Korpus pompy: Wirnik: Bush material: Cast iron EN-JL30 STM B Stainless steel DIN W.-Nr ISI 304 NONE Instalacja: Maksymalna temperatura otoczenia: 50 C Maks. ciśnienie przy temp: bar / 1 C bar / - C Kołnierz standardowy: OVL Przyłącze rurowe: Rp 2 Wymiar kołnierza dla silnika: FT115 Dane elektryczne: Typ silnika: IE Efficiency class: 90LD IE5 1/6

2 Pozycja Ilość Opis Nominalna moc silnika - P2: 2.2 kw Częstotliwość podstawowa: 50 Hz Napięcie nominalne: 3 x V Prąd znamionowy: 4,15-3,40 Cos fi -współczynnik mocy: 0,93-0,87 Prędkość nominalna: obr/min Efficiency: 90,1% Rodzaj ochrony (IEC 34-5): IP55 Klasa izolacji (IEC 85): F Inne: Label: Grundfos Blueflux Minimum efficiency index, MEI : 0.7 Masa netto: 47 kg Masa: 51 kg Nazwa firmy: 2/6

3 Opis Wartość Informacje ogólne: Nazwa wyrobu: CRE E-HQQE Nr katalogowy: Numer EN: Cena: Na życzenie Techniczne: Prędkość dla danych pompy: 3501 obr/min Wydajność nominalna: 25.3 m3/h Nominalna wysokość podnoszenia: 14.3 m H max:.4 m Wirniki: 01 Kod uszczelnienia wału. 1: Typ 2: HQQE Pierścień obrotowy 3: Pierścień stacjonarny 4: Części gumowe: Dopuszczenia na tabliczce znamionowej: CE,TR Tolerancje charakterystyki: ISO9906:12 3B Liczba stopni: 2 Wykonanie pompy: Model: Materiały: Korpus pompy: Wirnik: Kod materiału: Kod wykonania części gumowych: Bush material: Cast iron EN-JL30 STM B Stainless steel DIN W.-Nr ISI 304 E NONE Nazwa firmy: H [m] % 90 % 80 % 70 % 60 % 50 % 40 % 21 % P [kw] CRE -1, 3*460 V Q [m3/h] P1 P eta [%] NPSH [m] Instalacja: Maksymalna temperatura otoczenia: 50 C Maks. ciśnienie przy temp: bar / 1 C bar / - C Kołnierz standardowy: OVL Kod przyłączy rurociągu: Przyłącze rurowe: Rp 2 Wymiar kołnierza dla silnika: FT115 Ciecz: Czynnik tloczony: Woda Zakres temperatury cieczy: C Liquid temperature during operation: C Gęstość: kg/m3 Dane elektryczne: Typ silnika: 90LD IE Efficiency class: IE5 Nominalna moc silnika - P2: 2.2 kw Częstotliwość podstawowa: 50 Hz Napięcie nominalne: 3 x V Prąd znamionowy: 4,15-3,40 Cos fi -współczynnik mocy: 0,93-0,87 Prędkość nominalna: obr/min Efficiency: 90,1% Rodzaj ochrony (IEC 34-5): IP55 3/6

4 Opis Wartość Klasa izolacji (IEC 85): F Zabezpieczenie silnika: YES Nr silnika: Układy sterowania: Panel sterowania: Function Module: HMI0 - Standard FM300 - dvanced Inne: Label: Grundfos Blueflux Minimum efficiency index, MEI : 0.7 Masa netto: 47 kg Masa: 51 kg Nr pliku konfiguracyjnego: /6

5 CRE Hz Rp 2" M12 x 45 4 x ø G 1/2 G 1/2 G 1/ Uwaga! Wszystkie wymiary podane są w [mm] jeżeli nie zaznaczono inaczej. Oświadczenie: Rysunki uproszczone nie pokazują wszystkich szczegółów. 5/6

6 CRE Hz L1 L2 L3 PE L1 L2 L3 NC C1 NO NC C2 NO OC DI DI4/OC2 19 Pt0/00 17 Pt0/00 12 O /5 V* +5 V* 9 14 I3 1 DI2 21 LiqTec OC DI 22 LiqTec DI3/OC1 4 I1 /5 V* 2 DI V 6 GENIbus Y GENIbus Y B GENIbus B V V V 23 /5 V* GDS TX GDS RX +5 V* 7 I2 Uwaga! Wszystkie wymiary są w [mm] jeżeli nie zostały podane inne jednostki. 6/6
