1 ROZPLANOWANIE UKŁADU KONSTRUKCYJNEGO STROPU MIĘDZYKONDYGNACYJNEGO BUDYNKU PRZEMYSŁOWEGO PŁYTY STROPU ZAJĘCIA 1 PODSTAWY PROJEKTOWANIA KONSTRUKCJI BETONOWYCH MGR. INŻ. JULITA KRASSOWSKA

2 Literatura z przedmiotu "KONSTRUKCJE BETONOWE semestr V-VI (2010/2011) [1] Podstawy projektowania konstrukcji żelbetowych i sprężonych według Eurokodu 2. Praca zbiorowa pod redakcją M. Knauffa, Sekcja Konstrukcji Betonowych KILiW PAN, Dolnośląskie Wydawnictwo Edukacyjne, Wrocław, [2] Pędziwiatr J.: Wstęp do projektowania konstrukcji żelbetowych wg PN-EN :2008. Dolnośląskie Wyd.Edukacyjne, Wrocław, [3] Łapko A., Jensen B.Ch.: Podstawy projektowania i algorytmy obliczeń konstrukcji żelbetowych. Wyd. Arkady,Warszawa, [4] Łapko A.: Projektowanie konstrukcji żelbetowych według normy zgodnej z Eurokodem 2. Wyd. Arkady,Warszawa, [5] Ajdukiewicz A.: EUROKOD 2 Podręczny skrót dla projektantów konstrukcji żelbetowych.wyd. Stowarzyszenie Producentów Cementu, Kraków, [6] Kamiński M., Pędziwiatr J., Styś D.: Projektowanie konstrukcji żelbetowych. Według normy PN-B-03264:2002.Dolnośląskie Wyd. Edukacyjne, Wrocław, [7] Starosolski W.: Konstrukcje żelbetowe wg PN-B-03264:2002 i Eurokodu 2. T I (2006), T II (2007), T III (2007),Wyd. PWN, Warszawa. [8] Starosolski W.: Konstrukcje żelbetowe wg PN-B-03264:2002. T I i T II, Wyd. PWN, Warszawa, [9] Kobiak J., Stachurski W.: Konstrukcje żelbetowe. T I (1986), T II (1987), T III (1989), T IV (1991), Wyd. Arkady,Warszawa. [10] Grabiec K., Bogucka J., Grabiec-Mizera T.: Obliczanie przekrojów w elementach betonowych i żelbetowychwedług PN-B-03264:1999. Wyd. Arkady, Warszawa, [11] Grabiec K.: Konstrukcje betonowe. Przykłady obliczeń statycznych. Wyd. PWN, Warszawa - Poznań, 1998.

3 NORMY [1] PN-EN :2008. Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków. PKN, wrzesień [2] PN-B-03264:2002. Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PKN, grudzień [3] PN-EN 1990:2004/A1:2008. Eurokod: Podstawy projektowania konstrukcji. [4] PN-EN :2004. Eurokod 1: Oddziaływania na konstrukcje.część 1-1: Oddziaływania ogólne Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. [5] PN-EN :2005. Eurokod 1: Oddziaływania na konstrukcje. Część 1-3: Oddziaływania ogólne Obciążenie śniegiem. [6] PN-EN :2008. Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania ogólne Oddziaływania wiatru. [7] PN-EN :2005. Eurokod 1: Oddziaływania na konstrukcje. Część 1-5: Oddziaływania ogólne Oddziaływania termiczne. [8] PN-EN :2008. Eurokod 7: Projektowanie geotechniczne.część 1: Zasady ogólne. [9] PN-82/B Obciążenia budowli. Zasady ustalania wartości. [10] PN-82/B Obciążenia budowli. Obciążenia stałe. [11] PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne i montażowe. [12] PN-80/B Obciążenia w obliczeniach statycznych. Obciążenia śniegiem. [13] PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. [14] PN-86/B Obciążenia budowli. Obciążenia zmienne środowiskowe. Obciążenia temperaturą. [15] PN-76/B Konstrukcje i podłoża budowli. Ogólne zasady obliczeń. [16] PN-81/B Grunty budowlane. Posadowienia bezpośrednie budowli. Obliczenia statyczne i projektowanie. [17] PN-B-01040:1994. Rysunek konstrukcyjny budowlany. Zasady ogólne. [18] PN-90/B Projekty budowlane. Obliczenia statyczne.

4 ZASADY ZALICZENIA PRZEDMIOTU PROJEKT Warunkiem zaliczenia ćwiczeń projektowych jest przedstawienie projektu do dwóch korekt, wykonanie projektu, jego obrona i zaliczenie sprawdzianu. Zasady zaliczenia ( razem 100 pkt): dwie korekty w terminie: 40 pkt; ( korekta po terminie 50%) obecność i przygotowanie do zajęć 122 pkt obrona projektu (48 pkt): pytania, zawartość projektu, rysunki konstrukcyjne, poprawność obliczeń Warunki zaliczenia: Punkty OCENA , , , , , ,0

5 Temat: Projekt monolitycznej, żelbetowej konstrukcji budynku przemysłowego. DANE WYJŚCIOWE DO PROJEKTOWANIA: Schemat statyczny ramy żelbetowej oraz jej wymiary należy przyjąć wg poniższego rysunku:

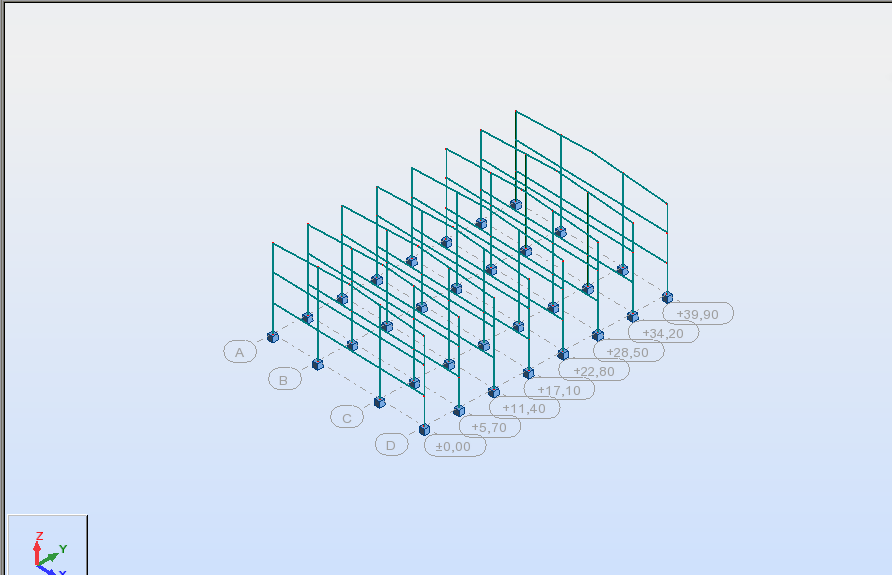

6 1. Konstrukcja w postaci ramy płaskiej.

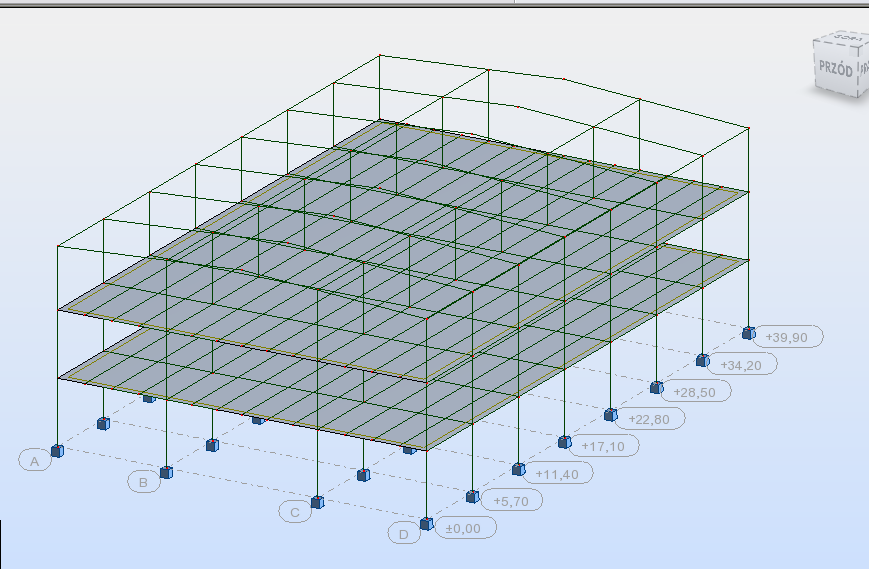

7 2. Konstrukcja w postaci ramy przestrzennej. Słup wewnętrzny/s krajny Rygiel

8 Przy ustalaniu rozpiętości poszczególnych elementów w stropach monolitycznych należy je dobierać w zależności od obciążeń w granicach: - Płyty 1,8 3,5m Żebro skrajne

9 Wraz ze wzrostem rozpiętości elementów rośnie nadmiernie udział ich ciężaru własnego w obciążeniu całkowitym, przyjęcie zaś zbyt małych rozpiętości prowadzi z kolei do nadmiernego zwiększenia liczby elementów. Żebra wewnętrzne

10

11

12 DYLATACJE

13

14

15 15,90 6,00 9,90 6,60 Poz. 4. Słup ramy monolitycznej 6,60 6,60 33,00 6,60 6,60 Poz. 3. Rygiel ramy monolitycznej Poz. 2. Żebro stropu Poz. 1. Płyta stropowa 1 2,00 2,00 2,00 1,98 1,98 1,98 1,98 1,98

16

17

18 ZESTAWIENIE OBCIĄŻEŃ (STAŁYCH I ZMIENNYCH) PŁYTY STROPU 18

19 Projektowanie konstrukcyjne obiektów budowlanych polega ogólnie na określeniu stanów granicznych, po przekroczeniu których konstrukcja nie spełnia stawianych jej kryteriów projektowych. Stany związane z katastrofą lub zniszczeniem konstrukcji, dotyczące bezpieczeństwa ludzi (a czasem także zawartości budowli) nazywane są stanami granicznymi nośności, a stany, po przekroczeniu których konstrukcja lub jej element przestają spełniać stawiane im wymagania użytkowe i funkcjonalne, a także dotyczące komfortu użytkowników (drgania) i wyglądu obiektu (ugięcia, rysy) - stanami granicznymi użytkowalności. Stany graniczne należy odnosić do sytuacji obliczeniowych, które dzieli się na: trwałe, których miarodajny czas trwania jest tego samego rzędu co planowany okres eksploatacji obiektu (użytkowanie obiektu zgodne z przeznaczeniem), przejściowe o dużym prawdopodobieństwie wystąpienia, których czas trwania jest znacznie krótszy niż przewidziany okres użytkowania konstrukcji (chwilowe warunki podczas budowy i naprawy), wyjątkowe i odnoszące się do wyjątkowych warunków użytkowania konstrukcji lub jej eksploatacji (pożar, uderzenie, wybuch), sejsmiczne - uwzględniające trzęsienie ziemi. 19

20 20

21 KLASYFIKACJA OBCIĄŻEŃ DZIAŁAJĄCYCH NA KONSTRUKCJE STAŁE HYDROSTATY CZNE PARCIE GRUNTU POŻAREM OBCIĄŻEŃ DZIAŁAJĄCYCH NA KONSTRUKCJE SKURCZ ŚRODOWISK OWE TRZĘSIENIE ZIEMI UŻYTKOWE 21

22 ZESTAWIENIE OBCIĄŻEŃ NA 1M 2 PŁYTY STROPU lastriko bezspoinowe 20mm jastrych cementowy 50mm płyta żelbetowa 80mm tynk cementowo-wapienny 15mm 22
