1 Miejski Zakład Gospodarki Odpadami Komunalnymi Sp. z o.o. w Koninie Doświadczenia po roku eksploatacji Zakładu Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie Elżbieta Streker-Dembińska Forum Biomasy i Paliw Alternatywnych Białystok marca 2017

2 Dlaczego ZTUOK w Koninie? Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 2

3 Obszar oddziaływania projektu 36 gmin, populacja > 370 tys. mieszkańców subregionu konińskiego Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 3

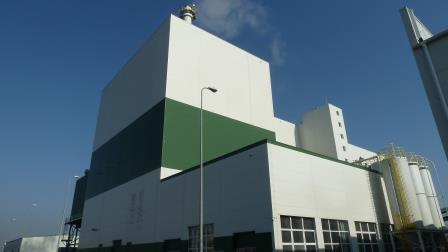

4 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 4

5 Parametr Jednostka Wartość Nominalna wydajność ZTUOK Mg/rok Nominalna wydajność ZTUOK Mg/h 12,05 Minimalna dyspozycyjność ZTUOK h/rok 7800 Wydajność węzła waloryzacji żużla Mg/rok Wydajność węzła stabilizacji i zestalania Mg/rok Moc elektryczna MWe 6,75 Moc cieplna MWc 15,5 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 5

7 Struktura finansowania projektu Uporządkowanie gospodarki odpadami komunalnymi na terenie subregionu konińskiego dofinansowanie pożyczka wkład własny Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 7

8 Kluczowe daty Podpisanie Kontraktu Projektowanie i budowa ZTUOK Polecenie rozpoczęcia prac wyd. przez Inżyniera Kontraktu Decyzja o zatwierdzeniu projektu i pozwolenie na budowę Rozpoczęcie prac Rozpoczęcie montażu kotła Rozpoczęcie montażu turbiny Rozpoczęcie prób końcowych Pozwolenie na użytkowanie Rozpoczęcie Ruchu Próbnego Przekazanie do eksploatacji Zakończenie eksploatacji próbnej i testy gwarancyjne Eksploatacja Rozpoczęcie przeglądu gwarancyjnego Świadectwo Wykonania Zakończenie przeglądu gwarancyjnego Po pierwszym roku eksploatacji ZTUOK w Koninie konferencja Ostateczne rozliczenie projektu Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 8

9

10 Dane techniczne ZTUOK 2016 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 10

11

12 Dane kotła Wartość Jednostka Kocioł parowy z rusztem posuwisto-zwrotnym firmy Martin Maksymalna moc termiczna paleniska brutto 28,33 MW Godzinowa wydajność spalania odpadów odniesiona do nominalnej wartości opałowej odpadów 8,5 GJ/Mg 12,0 Mg/h Przedział wartości opałowej odpadów 6 11 GJ/Mg Łączna powierzchnia wymiany ciepła 4002 m² Ciśnienie pary przegrzanej 40 bar Temperatura pary przegrzanej 400 C Temperatura spalin na końcu kotła (przy kotle czystym) 190 C Sprawność termiczna kotła ( dla kotła czystego) 83,5 % Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 12

13 Moc termiczna brutto [MW] Wykres spalania linii technologicznej instalacji ZTUO Konin 40,0 A-A 1 -F 1- F - pole operacyjne pracy linii spalania z dopuszczalnym okresowym przeciążeniem termicznym 36,0 32,0 F 1 (10,2; 31,2) A 1 (13,2 ; 31,2) F (9,3 ; 28,3) A (12,0 ; 28,3) 28,0 24,0 E (7,2 ; 22,0) 20,0 W o maks = 11,0 [ MJ/kg ] A-B-C-D-E-F - pole operacyjne pracy linii spalania B (12,0 ; 20,0) B 1 (13,2 ; 22,0) 16,0 D (7,2 ; 17,0) C (10,2 ; 17,0) 12,0 W o nomin = 8, 5 [ MJ/kg ] W o min = 6,0 [ MJ/kg ] 8,0 4,0 6,0 8,0 10,0 12,0 14,0 Wydajność spalania [Mg/h] Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 13

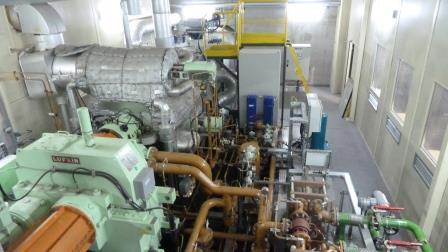

14 Dane turbiny Wartość Jednostka Typ turbiny SST-300 CE2L, V36 Ciśnienie nominalne na wejściu do turbiny 40,0 bar Temperatura nominalna na wejściu do turbiny 397,0 C Maksymalny przepływ pary na wejściu 35,780 t / h Przepływ pary do uszczelnień turbiny 0,191 t / h Nominalne ciśnienie pary na wylocie z turbiny 0,090 bar Maksymalny przepływ pary na wylocie z turbiny 35,780 t / h Minimalny przepływ pary wyjściowej 3,840 t / h Obroty robocze turbina /min Obroty wyłączenia turbiny /min Maks. czas biegu jałowego 15 min Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 14

16 Dane generatora Wartość Jednostka Moc fikcyjna kva Współczynnik mocy cos (indukcyjny / pojemnościowy) 0,80 / 1,0 Maksymalna dopuszczalna moc czynna na zaciskach generatora kw Prąd 836 A Częstotliwość 50 (+/-3%) Hz Liczba biegunów 4 Obroty robocze generatora /min Maksymalna moc na zaciskach generatora maksymalna kw Napięcie 6,3 kv Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 16

18 Próby, testy ZTUOK 2016 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 18

20 Próby Eksploatacyjne i Testy Gwarancyjne Termin: 22 grudnia marca 2016 Wykonawca: Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 20

21 Pomiary zostały przeprowadzone przy dwóch obciążeniach: 70% i 100% wydajności maksymalnej trwałej instalacji (WMT). Wykonane zostały: pomiary parametrów pracy kotła; sprawdzenie spełnienia warunku procesowego przebywania spalin przez 2 sekundy w temperaturze 850 C; sprawdzenie mocy termicznej brutto paleniska oznaczenie zawartości węgla organicznego (TOC) w żużlach i popiołach paleniskowych i udział części palnych w żużlach i popiołach paleniskowych oceniony według strat na prażeniu (LOI); pomiar ciśnienia i temperatury pary; pomiar wydajności instalacji; pomiar mocy elektrycznej generatora w pełnej kondensacji. Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 21

22 Tablica świetlna informująca o aktualnych 30-minutowych wartościach emisji w odniesieniu do wartości dopuszczalnych Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 22

23 Ocena spełnienia parametrów gwarantowanych absolutnych gwarantowanych parametrów technicznych Porównanie wyników pomiarów, obliczeń i analiz laboratoryjnych z wartościami parametrów gwarancyjnych wykazało, że wszystkie absolutne i techniczne parametry gwarantowane zostały spełnione. Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 23

24 Produkcja ZTUOK 2016 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 24

26 Ilość odpadów przyjętych do ZTUOK w 2016 roku Mg GJ Razem energia chemiczna paliw ,224 Energia chemiczna odpadów , , , , ,962 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 26

27 Produkcja energii elektrycznej i energii cieplnej w kogeneracji w ZTUOK w 2017 r. MWh GJ Ilość pary raport DCS ,100 Energia pary ,953 Energia paliwa przy sprawności 77, ,695 Ogółem energia wytworzona w kogeneracji ,588 Ogółem energia wytworzona poza kogeneracją ,365 energia cieplna wytworzona brutto ,265 energia cieplna użytkowa ,900 Energia cieplna wytworzona w kogeneracji ,900 % udział w energii cieplnej w kogeneracji ogółem 40,36 energia elektryczna wytworzona w kogeneracji , ,688 energia sprzedana ,225 energia wytworzona zużyta na potrzeby własne 7 416, ,885 energia elektryczna pobrana na potrzeby przemian (kupiona) 656, ,455 Ogółem energia elektryczna wytworzona i pobrana na potrzeby własne 8 073, ,340 Energia elektryczna wytworzona w kogeneracji ,688 % udział w energii elektrycznej kogeneracji ogółem 59,64 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 27

29 Analiza kosztów rodzajowych ZTUOK 1% Amortyzacja 20% 33% Zużycie materiałów Energia elektryczna (w tym moc zamówiona i dystrybucja) Usługi serwisowo-remontowe 26% Pozostałe usługi obce w tym zagospodarowanie żużli i popiołów Wynagrodzenia z pochodnymi i świadczeniami 9% 2% 9% Podatki i opłaty oraz pozostałe koszty Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 29

31 Przychody i koszty ZTUOK % 2% 1% 15% Amortyzacja 9% 4% 1% Zużycie materiałów Energia elektryczna (w tym moc zamówiona i dystrybucja) Usługi serwisowo-remontowe 4% Pozostałe usługi obce w tym zagospodarowanie żużli i popiołów Wynagrodzenia z pochodnymi i świadczeniami Podatki i opłaty oraz pozostałe koszty 11% Przychody- unieszkodliwienie odpadów Przychody - sprzedaż energii elektrycznej 9% Przychody - sprzedaż energii cieplnej 39% 0% Przychody -sprzedaż złomu Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 31

32 Zagospodarowanie odpadów 2016 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 32

33 Odpady poprocesowe 4% 4% 3% 0% 6% 3% 1% * odpady zestalone * oczyszczanie gazów * żużle niebezpieczne inne żużle * popioły lotne * pyły z kotłów 79% metale-złom metale nieżelazne Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 33

36 Zagospodarowanie odpadów poprocesowych 2% 17% D9 obróbka fizykochemiczna R5 recykling lub odzysk innych materiałów nieorganicznych 81% D5 składowanie na składowiskach Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 36

37 Ocena osiągnięcia efektu ekologicznego Ilość odpadów przyjętych do procesu unieszkodliwienia Maxymalna dopuszczalna Ilość odpadów składowanych w stosunku do ilości odpadów poddanych termicznemu unieszkodliwieniu R1 Ilość odpadów przekazanych do procesu składowania D5 % Mg , Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 37

39 Efektywność energetyczna Efektywność energetyczna R1 (%) 65,20 Energia odpadów (GJ) ,894 Energia oleju (GJ) 2 295,331 Roczna rzeczywista energia elektryczna wyprodukowana (GJ) Roczna rzeczywista energia cieplna wyprodukowana (GJ) , ,190 Łącznie energia wytworzona (GJ) ,179 gdzie: Efektywność energetyczna R1 = (energia wytworzona energia oleju) (0,97*(energia oleju + energia odpadów)*100% Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 39

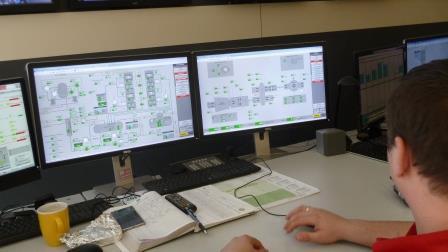

40 Eksploatacja ZTUOK 2016 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 40

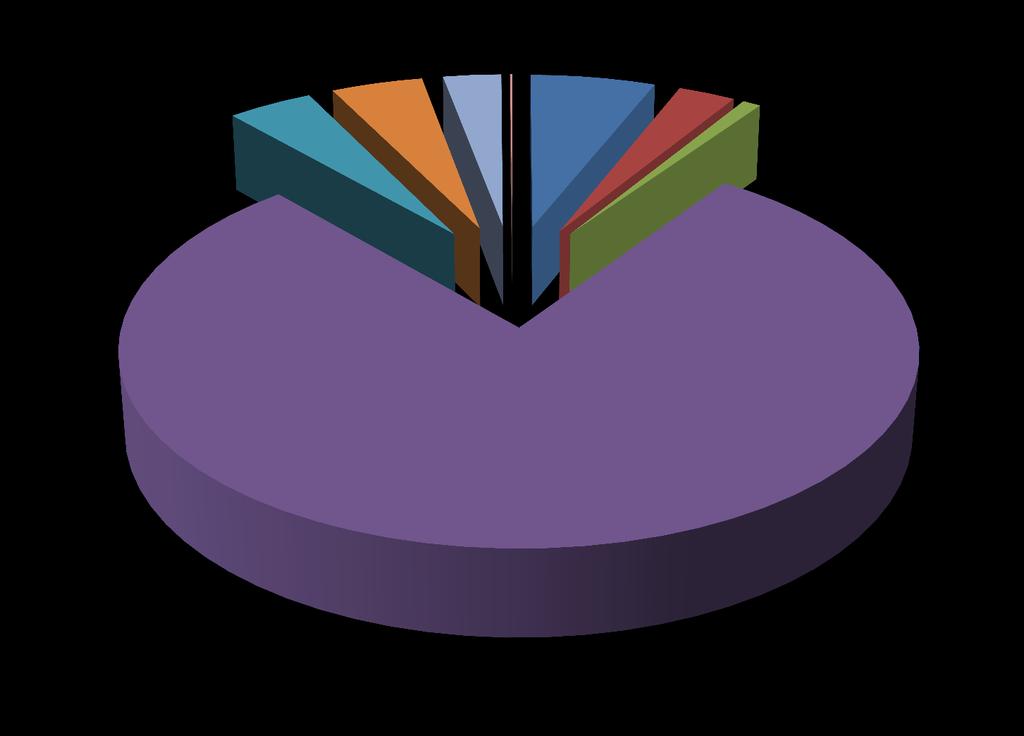

52 Serwisowanie, remonty, modernizacje ZTUOK 2016 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 52

53 Eksploatacja instalacji musi uwzględniać konserwację, serwisowanie i przeglądy gwarancyjne Zakres przeglądu gwarancyjnego w 2016 r. ZADANIE NR 1 - Wykonanie rocznego przeglądu i remontu okresowego po pierwszym roku eksploatacji ZTUOK wraz z dostawą części zamiennych - części kotłowej ZADANIE NR 2 - Wykonanie rocznego przeglądu i remontu okresowego po pierwszym roku eksploatacji ZTUOK wraz z dostawą części zamiennych - urządzeń oczyszczania spalin ZADANIE NR 3 - Wykonanie rocznego przeglądu i remontu okresowego po pierwszym roku eksploatacji ZTUOK wraz z dostawą części zamiennych - urządzeń elektroenergetycznych Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 53

55 Naprawy gwarancyjne dotyczyły w 2016 roku 132 zgłoszenia i obejmowały m.in. instalacje węzła rozładunku odpadów bramy, stanowisko dla kwarantanny odpadów wskazujących na zawartość materiałów radioaktywnych instalacje załadunku odpadów do kotła bunkier, suwnice, nastawnia węzła spalania system czyszczenia kotła, masowego pomiaru oleju instalacji pomocniczych: dodatkowy zbiornik wody demineralizowanej, instalacji p.poż. Do końca 2016 roku usunięto 74 usterki zgłoszone w ramach gwarancji i rękojmi. Pozostałe są w trakcie realizacji lub czekają na postój ZTUOK. Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 55

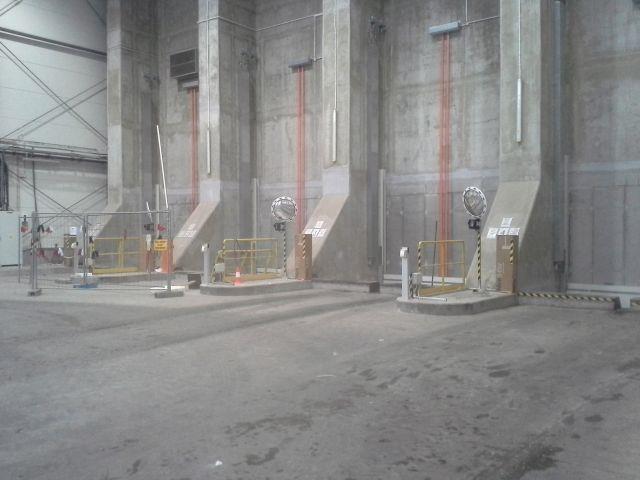

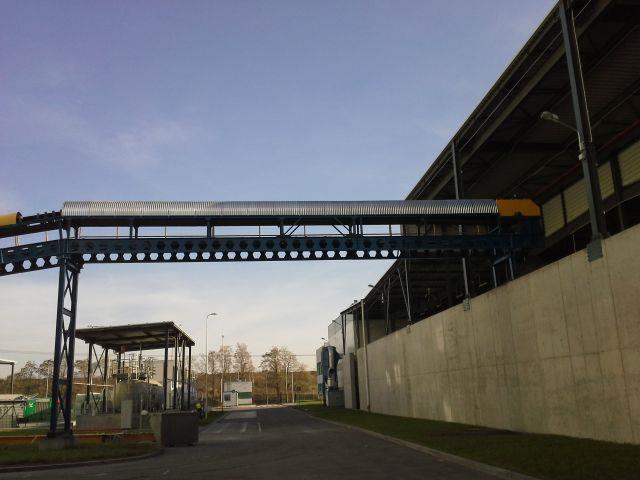

58 Modernizacje nie wpływające na trwałość projektu W 2016 roku przeprowadzono niewielkie modernizacje, które były efektem doświadczenia zdobytego w czasie rocznej eksploatacji w węzłach: stabilizacji i zestalania transport popiołów, technologia konfekcjonowania zestalonych odpadów spalania dodatkowa instalacja czyszczenia kotła waloryzacji żużla transport żużla do bunkra, W 2017 roku przeprowadzone zostaną modernizacje w węzłach: przyjęcia odpadów hala wyładunkowa bramy transportu popiołów klapy migałkowe stabilizacji i zestalania transport popiołów, dodatkowego opomiarowania instalacji Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 58

60 Fundacja na Rzecz Rozwoju Ekoenergetyki ZIELONY FENIKS Opole 8 grudnia 2016 Polska Izba Ekologii EKOLAURY Katowice, 26 października 2016 Zakład Termicznego Unieszkodliwiania Odpadów Komunalnych w Koninie 60
