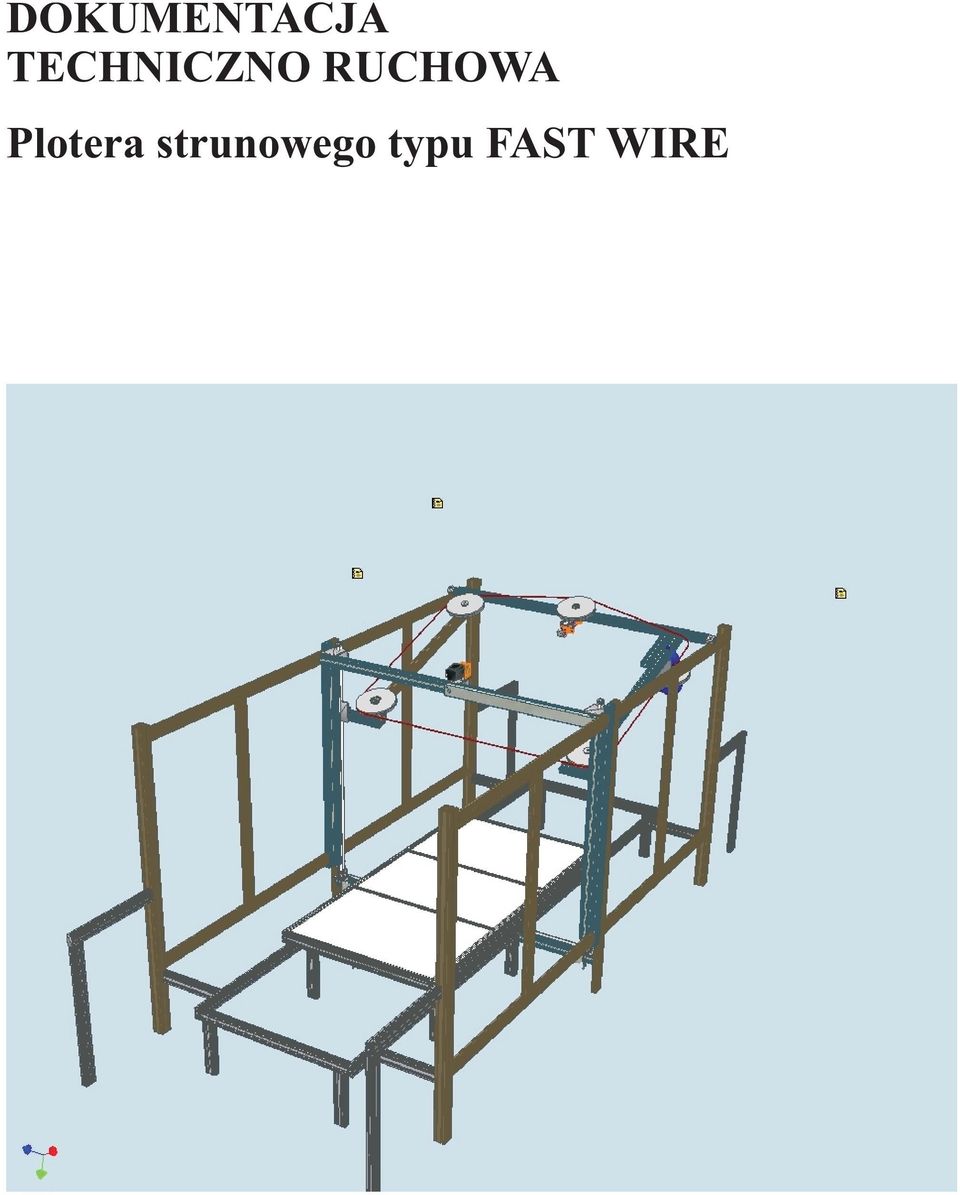

1 DOKUMENTACJA TECHNICZNO RUCHOWA Plotera strunowego typu FAST WIRE

2 Ogólny opis maszyny Plotery Strunowe to urz¹dzenia sterowane komputerem s³u ¹ce do obróbki materia³ów spienionych takich jak PU, PP, PE, XPS, EPS. Projekt przygotowywany jest np. w programie CorelDraw i nastêpnie eksportowany do formatu HPGL.plt. Do przygotowania pliku graficznego na podstawie którego maszyna ma wycinaæ mo e siê odbywaæ w dowolnym programie exportujacym pliki do formatu.plt.dxf. Tak utworzony plik otwierany jest w programie FastCutter, który standardowo dostarczany jest z ka dym ploterem strunowym naszej produkcji. Oprogramowanie to oferuje szereg funkcji za pomoc¹ których mo na skonfigurowaæ swój projekt np duplikowaæ lub skalowaæ elementy i ustawiæ parametry ciêcia. Ploter ma konstrukcjê pó³ zamkniêt¹. Obudowany jest z dwóch stron p³ytami z poliwêglanu i plexi. Stó³ roboczy ograniczony jest pasami bezpieczeñstwa po³¹czonymi z wy³¹cznikami bezpieczeñstwa tak aby nikt nie móg³ przebywaæ podczas ciecia w zasiêgu struny tn¹cej. Poza obrysem maszyny powinno siê znajdowaæ stanowisko pracy operatora. Na nim powinien byæ umieszczony sterownik elektroniczny z pod³¹czonym do niego manipulatorem oraz dostarczanym przez klienta komputerem. Standardowo ploter strunowy ma wyprowadzon¹ koñcówkê pod standardow¹ rurê odci¹gu py³u o œrednicy 100 mm.

3 Parametry poszczególnych modeli ploterów strunowych FastWire FastWire XTR 1200 PLOTER STRUNOWY FastWire XTR 2000 PLOTER STRUNOWY OBSZAR ROBOCZY: Wysokoœæ: 130 cm 130 cm Szrokoœæ - D³ugoœæ druta tn¹cego 130 cm 200 cm D³ugoœæ: 200 cm 200 cm Informacje ogólne: Typy materia³ów, które mo na obrabiaæ: Obs³ugiwane typy plików: DRUT TN CY polyethylene - PE polypropylene - PP polyurethane - PUR expanded styrofoam - EPS extruded styrofoam - XPS HPGL.plt ( CorelDraw) dxf (AutocAD) AI/EPS ( AdobeIlustrator) polyethylene - PE polypropylene - PP polyurethane - PUR expanded styrofoam - EPS extruded styrofoam - XPS HPGL.plt ( CorelDraw) dxf (AutocAD) AI/EPS ( AdobeIlustrator) Iloœæ drutów tn¹cych: 1 1 Typ drutu tn¹cego Struna bezkoñcowa: mm (zale y od obrabianego materia³u), 7000 mm d³ugoœci Struna bezkoñcowa: mm (zale y od obrabianego materia³u), 8600 mm d³ugoœci Prêdkoœæ drutu: 280 km/h 280 km/h Œrednica ko³a napedowego 300 mm 300 mm Silnik Napêdzaj¹cy strunê 3kW 400 V 50 HZ 3kW 400 V 50 HZ POSÓW RAMION I STO U Os Y: 2 fazowy silnik krokowy 2 fazowy silnik krokowy Os X: 2 fazowy silnik krokowy 2 fazowy silnik krokowy Os Y prêdkoœæ maksymalna: 1800 mm/min 1800 mm/min Os Y prêdkoœæ maksymalna: 1800 mm/min 1800 mm/min INFORMACJE OGÓLNE Konstrukcja: Aluminiowe profile anodowane Aluminiowe profile anodowane Dostêpnoœæ: Pe³ny dostêp z dwóch stron Pe³ny dostêp z dwóch stron Napiêcie zasilaj¹ce: 400 V, 50 Hz 400 V, 50 Hz Œrodowisko pracy: Temperatura: 0-40 Cwilgotnoœæ: 95% Temperatura: 0-40 Cwilgotnoœæ: 95% Pobór mocy: do 6kW do 6kW Wymagania systemowe komputera steruj¹cego: Windows 98 lub póÿniejszy ( XP, Vista "7") Windows 98 lub póÿniejszy ( XP, Vista "7") Wymagania systemowe Komputer klasy PC z portem USB Komputer klasy PC z portem USB Oprogramowanie steruj¹ce: FastCutter by Megaplot, zawarte w zestawie FastCutter by Megaplot, zawarte w zestawie Zawartoœæ zestawu : Wymaganie po stronie odbiorcy: Ploter, Sterownik elektroniczny, oprogramowanie FastCutter, zestaw 5 strun tn¹cych, monta, instalacja, transport na terenie Polski Komputer klasy PC z wolnym portem USB, oprogramowanie graficzne (np. CorelDraw), doprowadzenie napiêcia 400V 3 fazy, p³askie i wypoziomowane pod³o e Ploter, Sterownik elektroniczny, oprogramowanie FastCutter, zestaw 5 strun tn¹cych, monta, instalacja, transport na terenie Polski Komputer klasy PC z wolnym portem USB, oprogramowanie graficzne (np. CorelDraw), doprowadzenie napiêcia 400V 3 fazy, p³askie i wypoziomowane

4 Rysunki Schematy opisy i objaœnienia niezbêdne do u ytkowania, konserwacji i naprawy maszyny oraz sprawdzenia prawid³owoœci jej dzia³ania Ploter strunowy sk³ada siê z Aluminiowej ramy konstrukcyjnej skreconej z profili anodowanych, aluminiowej ramy prowadz¹cej drut na ko³ach z tworzywa sztucznego poruszaj¹cej siê z pionie, ruchomego w poziomie sto³u na którym le y materia³. sterownika elektronicznego wraz z kablami po³¹czeniowymi manipulatora Sterownik elektroniczny jest w obudowie wykonanej z PCV oraz profili aluminiowych. Na obudowie sterownika wyprowadzone jest gniazdo USB do pod³¹czenia do komputera, wyœwietlacz, w³¹cznik oraz wy³¹cznik bezpieczeñstwa. Sterownik wyposa ony jest w gniazdo pilota. Pilot (manipulator) jest standardowym wyposa eniem i s³u y do przesuwania sto³u i drutu, tak aby pozycjonowaæ materia³ do obróbki. Manipulatorem mo emy wydaæ maszynie polecenie rozpoczêcia lub koñczenia pracy. Z pozycji manipulatora mo na równie zmieniaæ parametry obróbki prêdkoœci posuwów oraz obroty wrzeciona napêdzaj¹cego drut. Sterownik po³¹czony jest z maszyn¹ opisanymi kablami. Wewn¹trz sterownika znajduje siê zasilacz, modu³y steruj¹ce poszczególnymi napêdami oraz uk³ad steruj¹cy prac¹ maszyny. U ytkownik nie powinien samodzielnie otwieraæ sterownika. Wyœwietlacz na przedniej œcianie podaje status procesora. Standardowy komunikat to READY, USB connected. Poni ej wyœwietlane s¹ stany procesora z punktu widzenia u ytkownika nieistotne. Ko³o prowadz¹ce strunê Struna tn¹ca Rama struny Mechanizm naci¹gu struny Silnik struny Stó³ roboczy Konstrukcja Zabezpieczenie przed wejœciem

5 Rozmieszczenie gniazd na œcianach sterownika Bezpiecznik 3,15 A Bezpiecznik 6 A Sterownik po³¹czony jest z maszyn¹ opisanymi kablami kabli tych nie mo na przed³u aæ ani wprowadzaæ w nich innych modyfikacji

6 Sterownik widok z góry Na obudowie sterownika znajduje siê w³¹cznik - kolor zielony i wy³¹cznik bezpieczeñstwa. Sterownik powinien byæ usytuowany w takim miejscu aby operator mia³ swobodny dostêp do wy³¹cznika bezpieczeñstwa

7 Sterowanie rêczne za pomoc¹ manipulatora Manipulator powinien byæ podpiêty do sterownika. Manipulator s³u y do pozycjonowania materia³u przed obróbk¹. Na wyœwietlaczu manipulatora podawane s¹ operatorowi informacje na temat po³o enia struny tn¹cej wzglêdem ustawionego punktu startowego projektu. Prêdkoœæ obrotów wrzeciona oraz prêdkoœci posuwów widoczne s¹ na trzeciej i czwartej linii wyœwietlacza. W³¹czanie/ wy³¹czenie wrzeciona obracaj¹cego strunê SPINDLE Zmiana prêdkoœci obrotów wrzeciona obracaj¹cego strunê ROTATE Posuwy pozycjonowanie materia³u wzglêdem struny Posuw plynna regulacja prêdkoœci + szybciej wolniej Posuw skokowa regulacja prêdkoœci FAST prêdkoœæ maksymalna SLOW prêdkoœæ minimalna Rozpoczêcie obróbki za³adowanego pliku d³u sze przyciœniecie kontynuacja obróbki po jej przerwaniu krótkie naciœniêcie Ustawienie punktu od którego ma rozpocz¹æ siê obróbka (punkt 0,0 projektu) d³u sze przyciœniecie Przejazd do wczeœniej ustalonego punktu 0,0 projektu krótkie naciœniêcie Zatrzymanie obecnie trwaj¹cego procesu obróbki Przyciski nieaktywne

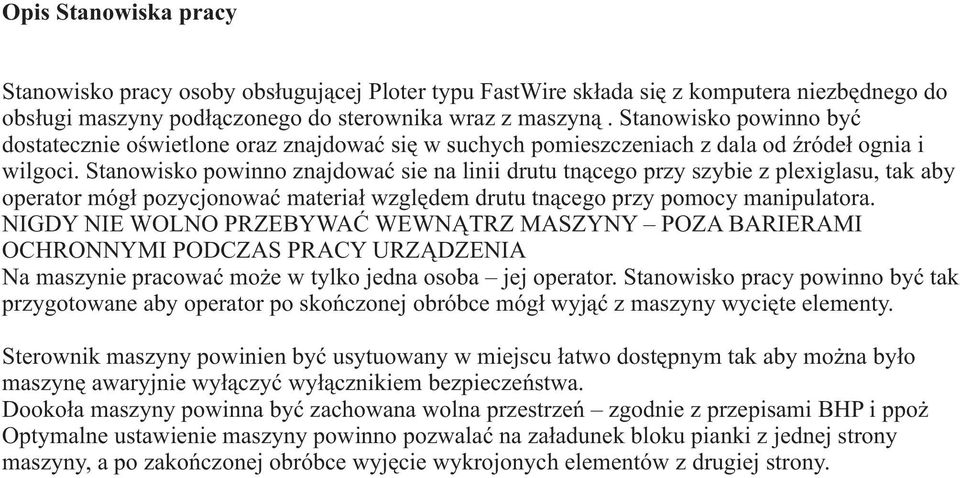

8 Opis Stanowiska pracy Stanowisko pracy osoby obs³uguj¹cej Ploter typu FastWire sk³ada siê z komputera niezbêdnego do obs³ugi maszyny pod³¹czonego do sterownika wraz z maszyn¹. Stanowisko powinno byæ dostatecznie oœwietlone oraz znajdowaæ siê w suchych pomieszczeniach z dala od Ÿróde³ ognia i wilgoci. Stanowisko powinno znajdowaæ sie na linii drutu tn¹cego przy szybie z plexiglasu, tak aby operator móg³ pozycjonowaæ materia³ wzglêdem drutu tn¹cego przy pomocy manipulatora. NIGDY NIE WOLNO PRZEBYWAÆ WEWN TRZ MASZYNY POZA BARIERAMI OCHRONNYMI PODCZAS PRACY URZ DZENIA Na maszynie pracowaæ mo e w tylko jedna osoba jej operator. Stanowisko pracy powinno byæ tak przygotowane aby operator po skoñczonej obróbce móg³ wyj¹æ z maszyny wyciête elementy. Sterownik maszyny powinien byæ usytuowany w miejscu ³atwo dostêpnym tak aby mo na by³o maszynê awaryjnie wy³¹czyæ wy³¹cznikiem bezpieczeñstwa. Dooko³a maszyny powinna byæ zachowana wolna przestrzeñ zgodnie z przepisami BHP i ppo Optymalne ustawienie maszyny powinno pozwalaæ na za³adunek bloku pianki z jednej strony maszyny, a po zakoñczonej obróbce wyjêcie wykrojonych elementów z drugiej strony.

9 Opis zastosowania maszyny zgodnego z przeznaczeniem Plotery strunowe typu FAST WIRE s³u ¹ do rozcinania bloków spienionych materia³ów (PU, PP, PE, EPS, XPS, na p³yty lub kszta³tki. Elementem tn¹cym jest szybko poruszaj¹ce sie struna bezkoñcowa. Obróbkê mo na rozpocz¹æ po wczytaniu do programu steruj¹cego FastCut odpowiedniego pliku z projektem. Przed wczytaniem projektu nale y ustawiæ parametry obróbki zgodnie z typem materia³u i skomplikowaniem wycinanych kszta³tów, Przed rozpoczêciem obróbki nale y pozycjonowaæ materia³ na stole. Uwaga blok materia³u w zale noœci od gêstoœci mo e byæ ciê ki. Przy za³adunku bloku na stó³ nale y zachowaæ przepisy BHP dotycz¹ce maksymalnych ciê arów jakie mog¹ podnosiæ pracownicy. W razie potrzeby stosowaæ za³adunek mechaniczny. Przed w³¹czeniem obróbki nale y dokonaæ w programie symulacji wycinania aby przekonaæ siê e projekt jest poprawnie wycinany. Ostrze enia dotycz¹ce niedozwolonych sposobów u ytkowania. Niedozwolone jest obrabianie materia³ów twardych i zwartych mo e to spowodowaæ zerwanie drutu b¹dÿ wyrzucenie za obrêb maszyny obrabianego elementu je eli jest on ma³y lub lekki. Nie wolno przebywaæ wewn¹trz maszyny poza barierami ochronnymi podczas pracy urz¹dzenia np aby wyci¹gn¹æ ju wyciête elementy. Nie wolno zdejmowaæ barier ochronnych i zwieraæ na sta³e krañcowych wy³¹czników bezpieczeñstwa zamocowanych do tych barier.

10 Instrukcja transportu i monta u Maszyna powinna byæ postawiona na twardym, równym, p³askim i wypoziomowanym - odpowiednio przygotowanym przez klienta pod³o u (posadzka betonowa lub inna dostosowana do wagi maszyny). Otoczenie maszyny powinno byæ czyste. Maszyna powinna znajdowaæ siê z dala od elementów generuj¹c drgania lub silnych Ÿróde³ ciep³a. Drogi i przejœcie wokó³ maszyny nie mog¹ byæ zastawione i powinny odpowiadaæ przepisom. Nale y przewidzieæ wystarczaj¹c¹ iloœæ miejsca zarówno dla maszyny jak i sterownika oraz komputera, do którego sterownik bêdzie pod³¹czony. Nale y przewidzieæ odpowiedni¹ iloœæ przestrzeni wokó³ maszyny dla jej codziennej obs³ugi, jak i ewentualnego serwisu oraz czyszczenia. Obrys zewnêtrzny maszyny XTR 1200 nie uzglêdniaj¹cy stanowiska operatora to: szerokoœæ 230 cm, wysokoœæ 260 cm, d³ugoœæ 550 cm. Stanowisko operatora nale y przewidzieæ z lewej strony maszyny. Ewentualny odsys z drugiej strony. Wynika to z kierunku ruchu struny. Kupuj¹cy powinien zapewniæ komputer klasy PC wyposa ony w system operacyjny Windows 2000,XP,Vista lub nowszy z wolnym gniazdem USB Sprzedaj¹cy zapewnia transport i roz³adunek oraz monta w odpowiednio przygotowanym przez klienta pomieszczeniu. Maszyna jest skrêcana oraz poziomowana bezpoœrednio na miejscu instalacji przez przeszkolony serwis firmy Megaplot lub jej przedstawiciela. W pomieszczeniu, w którym instalowana jest maszyna musi panowaæ temperatura oraz wilgotnoœc zgodna z parametrami œrodowiska pracy maszyny Na miejscu instalacji wymagane jest doprowadzenie trójfazowego napiêcia 400 V do pod³¹czenia maszyny oraz napiecia 230 V do po³¹czenia komputera. Sieæ elektryczna MUSI BYÆ UZIEMIONA.

11 Sk³ad standardowego wyposa enia ploterów strunowych FAST WIRE W sk³ad standardowego plotera strunowego typu FastWire wchodzi: Maszyna Sterownik Elektroniczny Zestaw strun tn¹cych Manipulator (pilot) Oprogramowanie steruj¹ce Fast Cutter Wyposa eniem opcjonalnym jest odsys py³u.

12 Oprogramowanie Fast Wire Zestaw drutow tnacych Sterownik i kabel USB

13 Informacje dotyczàce szkolenia operatora i zasad bezpiecznej pracy z maszynà Operatorem powinna byã osoba przeszkolona przez przez pracowników firmy Megaplot. Dodatkowo wskazane jest aby operator miaù równieý wiedzæ z zakresu projektowania. Firma Megaplot nie prowadzi szkolenia z projektowania w úrodowisku programów graficznych. W ramach szkolenia pracownik firmy Megaplot przeprowadza instruktaý z bezpiecznego posùugiwania siæ maszynà oraz wstæpnie instruuje na temat metod ustalania parametrów obróbki. Maszyna jest zamkniêta zastosowano bezpieczn¹ zamkniêt¹ œcianami z poliweglanu konstrukcjê uniemo liwiaj¹c¹ wejœcie operatora i dostanie siê do obszaru roboczego maszyny. Zdjêcie zabezpieczeñ uniemo liwiaj¹cych wejœcie powodujê wy³¹czenie silnika napêdzaj¹cego strunê. Uwaga struna nie zatrzymujê siê natychmiast. Wy³¹czenia silnik a po zdjêciu blokad powoduje, e struna stopniowo wytraca prêdkoœæ. Operator powinien przestrzegaã nastæpujàcych zasad Ustawiæ tak blok pianki aby by³ on równoleg³y do sto³u - skoszenie bloku mo e spowodowaæ uderzenie w ko³a prowadz¹ce strunê. Maszyna przystosowana jest do ciêcia pe³nowymirowych, ciê kich bloków. Upewniæ siê e na stole roboczym nie ma innych luÿnych materia³ów i przyrz¹dów Stosowaæ strunê o odpowiednim oplocie do odpowiedniego typu pianki Wióry usuwaæ tylko przy wy³¹czonym napêdzie i strunie Podczas pracy maszyny zabrania siê dokonywaæ pomiarów, poprawiaæ i dotykaæ obrabiany przedmiot Podczas pracy z maszyn¹ u ywaæ œrodków ochrony osobistej - pracowaæ w nausznikach. Ha³as przekracza 85 db Podczas czyszczenie elementów z kurzu wydzielaj¹cego siê przy obróbce nale y nosiæ maskê i okulary ochronne. Struny tn¹ce nale y kupowaæ wy³¹cznie u wyspecjalizowanych producentów. Stosowaæ odpowiedni¹ strunê do gêstoœci i twardoœci pianki. Ko³a prowadz¹ce strunê wymieniaæ tylko na ko³a kupowane w firmie MegaPlot.. Zamkniête zabezpieczenia - nie wchodziæ do maszyny

14 Opis czynnoœci regulacyjnych Maszyna nie wymaga regulacji. Podczas instalacji technicy firmy Megaplot ustawiaj¹ i poziomuj¹ maszynê. W ramach mo liwoœci maszyna powinna byæ przykrêcona do pod³o a. Aby maszyna pracowa³a bezb³êdne i niezawodnie nale y bezwzglêdnie utrzymywaæ j¹ w czystoœci. Po ka dym zakoñczonym procesie ciêcia lub na koniec dnia roboczego nale y przeczyœciæ paski zêbate osi prowadz¹cej ramê. Mo na to zrobiæ u ywaj¹c odpowiedniego odkurzacza lub przedmuchaæ sprê onym powietrzem. Nie dopuszczaæ do zbieranie siê zbrylonego py³u na ko³ach zêbatych przek³adaj¹cych napêd oraz ko³ach powrotów paska. W razie zbrylenia py³u - wyczyœciæ ko³a i paski zêbate. Co tydzieñ nale y sprawdzaæ czy w struna ma odnowieni naci¹g wieszaj¹c 2.5 kg odwa nik struna powinna ugi¹æ siê o 25 mm. W razie poluzowania siê struny naprê yæ naci¹giem. Ko³o zêbate Pasek zêbaty

15 Informacja dotycz¹ca awaryjnego uruchomienia maszyny. Ploter strunowy jest wyposa ony w mechaniczny wy³¹cznik bezpieczeñstwa ustawiony na poziomie sto³u i nie pozwalaj¹cy uderzyæ elementem tn¹cym w stó³ roboczy. Wy³¹cznik odcina zasilanie i konieczne s¹ nastêpuj¹ce czynnoœci aby ponownie uruchomiæ maszynê. 1. Po zdjêciu zabezpieczeñ wejœæ do maszyny i zlokalizowaæ niebieski wy³¹cznik na dole prowadnicy osi Y na poziomie sto³u. 2. Przy pomocy klucza imbusowego numer 6 odkrêciæ docisk bezpiecznika od œlizgaczy posuwu. 3. Uruchomiæ sterownik. 4. Manualnie (steruj¹c pilotem, albo w funkcji sterowania w programie) przestawiæ w osi Y drut ponad poziom sto³u na wysokoœæ min 20 cm. 5. Dokrêciæ z powrotem docisk bezpiecznika do œlizgaczy. 6. Bazowaæ maszynê - powinna byæ gotowa do pracy. Po ka dorazowej koniecznoœci awaryjnego uruchomienia maszyny proszê zadzwoniæ do producenta celem ustalenia przyczyny zadzia³ania wy³¹cznika. Œruby docisku bezpiecznika Wy³¹cznik krañcowy bezpieczeñstwa
