EE 1228 Przełącznik L2/L3/L4 Gigabit Metro Ethernet. Aktywne Rozwiązania Sieciowe

Transkrypt

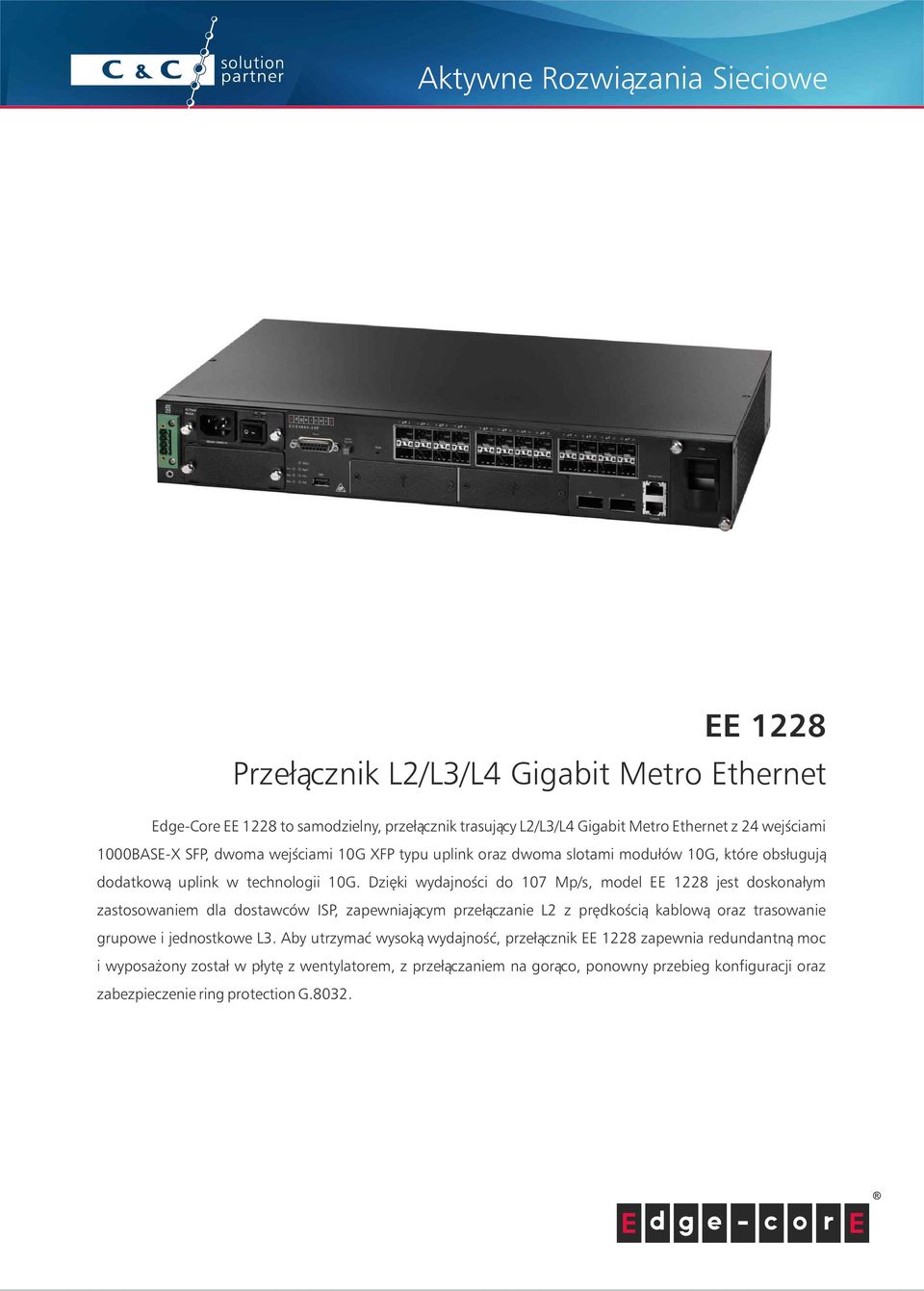

1 EE 1228 Przełącznik L2/L3/L4 Gigabit Metro Ethernet Edge-Core EE 1228 to samodzielny, przełącznik trasujący L2/L3/L4 Gigabit Metro Ethernet z 24 wejściami 1000BASE-X SFP, dwoma wejściami 10G XFP typu uplink oraz dwoma slotami modułów 10G, które obsługują dodatkową uplink w technologii 10G. Dzięki wydajności do 107 Mp/s, model EE 1228 jest doskonałym zastosowaniem dla dostawców ISP, zapewniającym przełączanie L2 z prędkością kablową oraz trasowanie grupowe i jednostkowe L3. Aby utrzymać wysoką wydajność, przełącznik EE 1228 zapewnia redundantną moc i wyposażony został w płytę z wentylatorem, z przełączaniem na gorąco, ponowny przebieg konfiguracji oraz zabezpieczenie ring protection G.8032.

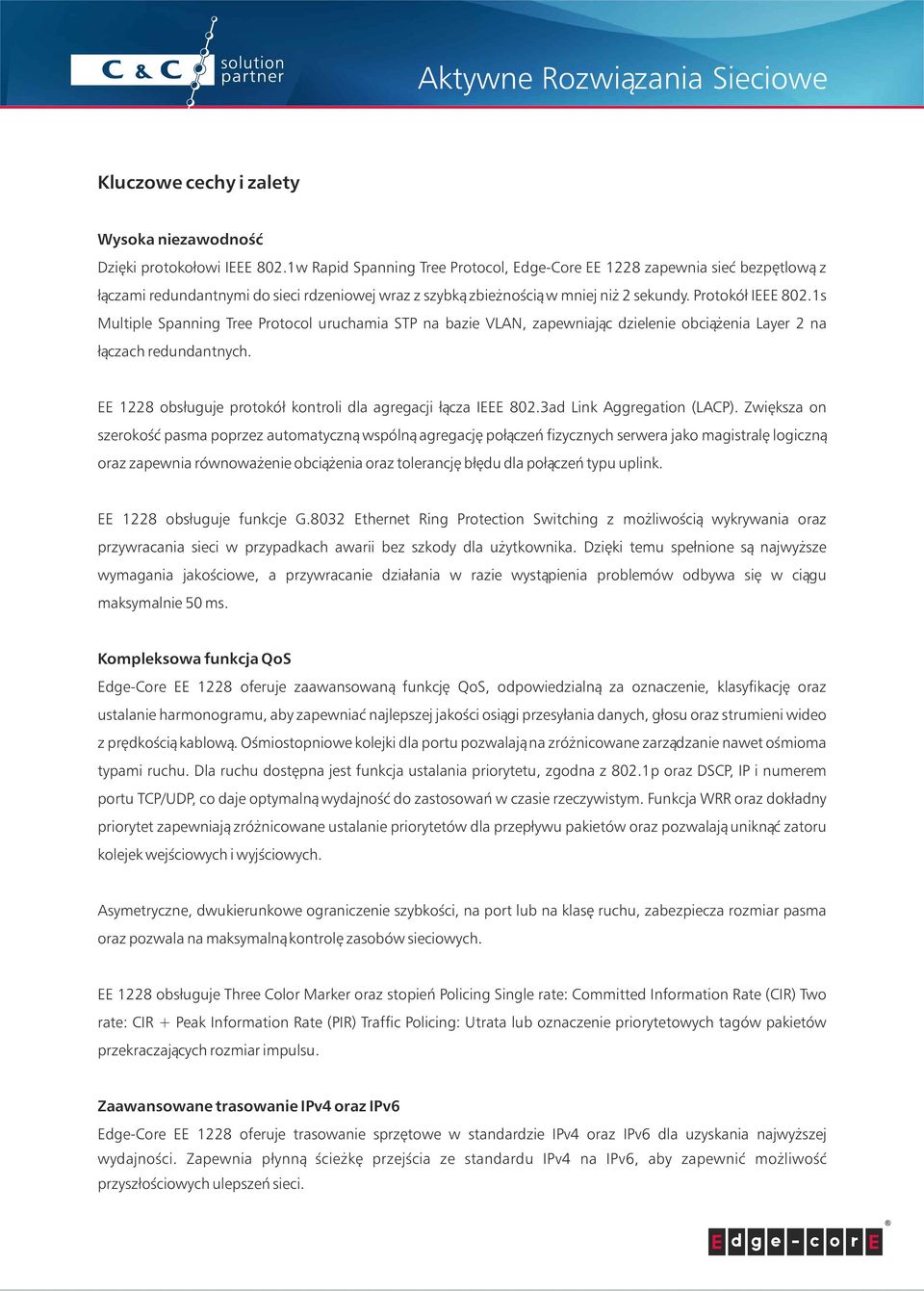

2 Kluczowe cechy i zalety Wysoka niezawodność Dzięki protokołowi IEEE 802.1w Rapid Spanning Tree Protocol, Edge-Core EE 1228 zapewnia sieć bezpętlową z łączami redundantnymi do sieci rdzeniowej wraz z szybką zbieżnością w mniej niż 2 sekundy. Protokół IEEE 802.1s Multiple Spanning Tree Protocol uruchamia STP na bazie VLAN, zapewniając dzielenie obciążenia Layer 2 na łączach redundantnych. EE 1228 obsługuje protokół kontroli dla agregacji łącza IEEE 802.3ad Link Aggregation (LACP). Zwiększa on szerokość pasma poprzez automatyczną wspólną agregację połączeń fizycznych serwera jako magistralę logiczną oraz zapewnia równoważenie obciążenia oraz tolerancję błędu dla połączeń typu uplink. EE 1228 obsługuje funkcje G.8032 Ethernet Ring Protection Switching z możliwością wykrywania oraz przywracania sieci w przypadkach awarii bez szkody dla użytkownika. Dzięki temu spełnione są najwyższe wymagania jakościowe, a przywracanie działania w razie wystąpienia problemów odbywa się w ciągu maksymalnie 50 ms. Kompleksowa funkcja QoS Edge-Core EE 1228 oferuje zaawansowaną funkcję QoS, odpowiedzialną za oznaczenie, klasyfikację oraz ustalanie harmonogramu, aby zapewniać najlepszej jakości osiągi przesyłania danych, głosu oraz strumieni wideo z prędkością kablową. Ośmiostopniowe kolejki dla portu pozwalają na zróżnicowane zarządzanie nawet ośmioma typami ruchu. Dla ruchu dostępna jest funkcja ustalania priorytetu, zgodna z 802.1p oraz DSCP, IP i numerem portu TCP/UDP, co daje optymalną wydajność do zastosowań w czasie rzeczywistym. Funkcja WRR oraz dokładny priorytet zapewniają zróżnicowane ustalanie priorytetów dla przepływu pakietów oraz pozwalają uniknąć zatoru kolejek wejściowych i wyjściowych. Asymetryczne, dwukierunkowe ograniczenie szybkości, na port lub na klasę ruchu, zabezpiecza rozmiar pasma oraz pozwala na maksymalną kontrolę zasobów sieciowych. EE 1228 obsługuje Three Color Marker oraz stopień Policing Single rate: Committed Information Rate (CIR) Two rate: CIR + Peak Information Rate (PIR) Traffic Policing: Utrata lub oznaczenie priorytetowych tagów pakietów przekraczających rozmiar impulsu. Zaawansowane trasowanie IPv4 oraz IPv6 Edge-Core EE 1228 oferuje trasowanie sprzętowe w standardzie IPv4 oraz IPv6 dla uzyskania najwyższej wydajności. Zapewnia płynną ścieżkę przejścia ze standardu IPv4 na IPv6, aby zapewnić możliwość przyszłościowych ulepszeń sieci.

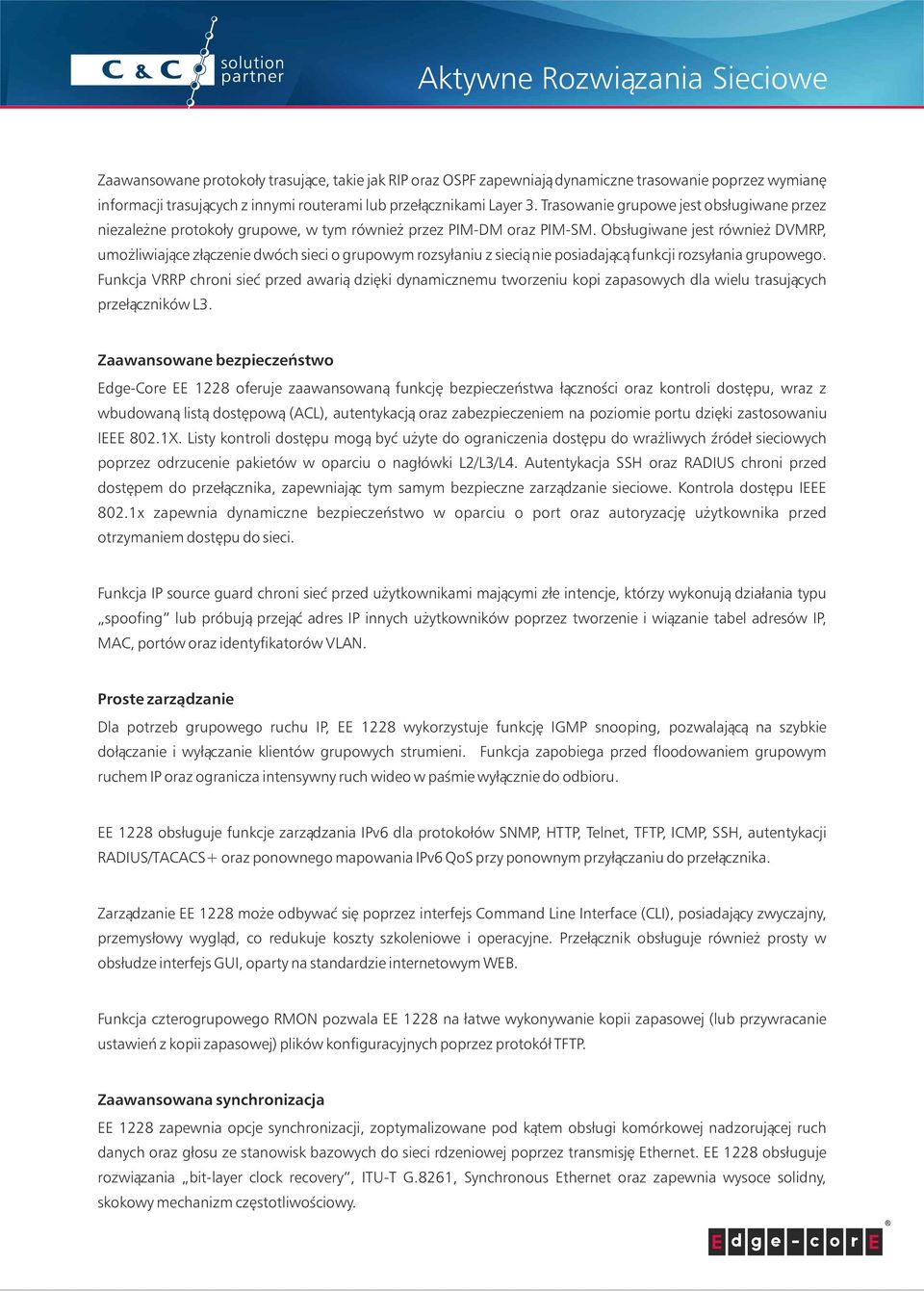

3 Zaawansowane protokoły trasujące, takie jak RIP oraz OSPF zapewniają dynamiczne trasowanie poprzez wymianę informacji trasujących z innymi routerami lub przełącznikami Layer 3. Trasowanie grupowe jest obsługiwane przez niezależne protokoły grupowe, w tym również przez PIM-DM oraz PIM-SM. Obsługiwane jest również DVMRP, umożliwiające złączenie dwóch sieci o grupowym rozsyłaniu z siecią nie posiadającą funkcji rozsyłania grupowego. Funkcja VRRP chroni sieć przed awarią dzięki dynamicznemu tworzeniu kopi zapasowych dla wielu trasujących przełączników L3. Zaawansowane bezpieczeństwo Edge-Core EE 1228 oferuje zaawansowaną funkcję bezpieczeństwa łączności oraz kontroli dostępu, wraz z wbudowaną listą dostępową (ACL), autentykacją oraz zabezpieczeniem na poziomie portu dzięki zastosowaniu IEEE 802.1X. Listy kontroli dostępu mogą być użyte do ograniczenia dostępu do wrażliwych źródeł sieciowych poprzez odrzucenie pakietów w oparciu o nagłówki L2/L3/L4. Autentykacja SSH oraz RADIUS chroni przed dostępem do przełącznika, zapewniając tym samym bezpieczne zarządzanie sieciowe. Kontrola dostępu IEEE 802.1x zapewnia dynamiczne bezpieczeństwo w oparciu o port oraz autoryzację użytkownika przed otrzymaniem dostępu do sieci. Funkcja IP source guard chroni sieć przed użytkownikami mającymi złe intencje, którzy wykonują działania typu spoofing lub próbują przejąć adres IP innych użytkowników poprzez tworzenie i wiązanie tabel adresów IP, MAC, portów oraz identyfikatorów VLAN. Proste zarządzanie Dla potrzeb grupowego ruchu IP, EE 1228 wykorzystuje funkcję IGMP snooping, pozwalającą na szybkie dołączanie i wyłączanie klientów grupowych strumieni. Funkcja zapobiega przed floodowaniem grupowym ruchem IP oraz ogranicza intensywny ruch wideo w paśmie wyłącznie do odbioru. EE 1228 obsługuje funkcje zarządzania IPv6 dla protokołów SNMP, HTTP, Telnet, TFTP, ICMP, SSH, autentykacji RADIUS/TACACS+ oraz ponownego mapowania IPv6 QoS przy ponownym przyłączaniu do przełącznika. Zarządzanie EE 1228 może odbywać się poprzez interfejs Command Line Interface (CLI), posiadający zwyczajny, przemysłowy wygląd, co redukuje koszty szkoleniowe i operacyjne. Przełącznik obsługuje również prosty w obsłudze interfejs GUI, oparty na standardzie internetowym WEB. Funkcja czterogrupowego RMON pozwala EE 1228 na łatwe wykonywanie kopii zapasowej (lub przywracanie ustawień z kopii zapasowej) plików konfiguracyjnych poprzez protokół TFTP. Zaawansowana synchronizacja EE 1228 zapewnia opcje synchronizacji, zoptymalizowane pod kątem obsługi komórkowej nadzorującej ruch danych oraz głosu ze stanowisk bazowych do sieci rdzeniowej poprzez transmisję Ethernet. EE 1228 obsługuje rozwiązania bit-layer clock recovery, ITU-T G.8261, Synchronous Ethernet oraz zapewnia wysoce solidny, skokowy mechanizm częstotliwościowy.

4 Parametry techniczne Fizyczne porty 24 SFP porty 2 porty 10G XFP 2 porty 10G opcjonalne sloty na moduły rozszerzeń 1 RJ-45 Craft (10/100BASE-T) port do zarządzania systemem 1 RJ-45 port konsoli 1 DB-15 portu do wejścia alarmowego i złącza wyjściowego 1 Alarm cut-off (ACO) przyciskowy Wydajność Możliwość przełączania: 128Gbps Szybkość przekazywania: 95.23Mpps Pojemność bufora pakietów: 3MB Tablica adresów MAC: 32K Funkcje L2 Auto-negocjacja dla szybkości portu i trybu dupleks Kontrola przepływu IEEE 802.3x oraz Back-Pressure Spanning Tree Protocol: IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) Sprzężenie zwrotne wykrywanie / pętla zapobieganie Spanning Tree przejrzysty Auto EDGE / STP szybko spedycja VLAN: Wsparcie 4K VLAN IEEE 802.1Q, port-based, MAC oparte na IP podsieci Oparte, prywatne sieci VLAN, GVRP GARP, sieci VLAN protokołów, VLAN tłumaczenie, VLAN trunking, Q-in-Q Link Aggregation: Statyczny trunking, IEEE 802.3ad Link Aggregation Control Protocol Magistrale: 32 Trunk linki: 2 ~ 8 dla portów Gigabit Ethernet Trunk linki: 2 ~ 4 do 10 portów Gigabit Ethernet IGMP snooping: IGMP v1/v2 zapytanie IGMP snooping v1/v2/v3 IGMP dławienie / filtrowanie IGMP snooping proxy: v1/v2/v3 IGMP natychmiastowy urlop MVR Funkcje L3 12K host table oraz 12K net table 512 static routes 4K multicast table (dzielone z IPv6) Multi-netting, Super-netting (CIDR) Static route, RIP v1/v2, OSPF IGMP v1/v2/v3 and proxy PIM-DM, PIM-SM VRRP ARP/ARP proxy UDP helper IPv6 hardware route: 6K host table and 4K net table 4K multicast table (shared with IPv4) OSPF v3 MLD v1/v2 PIM DM-6 Funkcje QoS Priorytet kolejek: 8 kolejek na port Klasyfikacja ruchu w oparciu o IEEE 802.1p CoS, pierwszeństwo IP, DSCP, TCP / UDP, Access Control List, Znakowanie DiffServ Obsługuje WRR, Strict Priority, a Hybrid Port Rate Limiting Bezpieczeństwo Port Security (statyczny / dynamiczny) IP Source Guard IEEE 802.1X: port-based, MAC oparte, dynamiczny przydział VLAN i QoS, oraz Guest VLAN Uwierzytelniania MAC i uwierzytelniania www DHCP Snooping oraz Opcja 82 AAA (RADIUS / TACACS + uwierzytelnianie / accounting) 2K ACL ruguły / 256 reguły na port Dynamic ARP Inspection Zarządzanie Switch zarządzany: CLI przez port konsoli lub Telnet Zarządzania przez WWW SNMP v1, v2c, v3 Oprogramowanie sprzętowe i konfiguracja: Dwa obrazy oprogramowania Aktualizacja oprogramowania poprzez TFTP / FTP / Xmodem Kilka plików konfiguracyjnych upload / download poprzez TFTP / FTP Filtrowanie IP (SNMP, Telnet, WWW) SSH v2/https/ssl RMON (grupy 1, 2, 3 i 9) BOOT / DHCP / DHCP Relay / serwer DHCP Opcja DHCP 66, 67 SNTPv4 (RFC2030) sflow LLDP (802.1AB) Klient DNS / Proxy Zdarzenie / error log / system logowania Czujnik termiczny: Fan kontrola prędkości / temperatury display / pułapka wysłany IPv6: SNMP / HTTP / Telnet / SSH / ICMP / RADIUS / SSH / SMTP / ACL / Dual / Stack / Neighbor Discovery / DSCP remapping CoS / System log / DNS / resolver / TFTP / Zdalne Ping IEEE 802.3ah OAM Ethernet (operacja, Administracja i konserwacja) IEEE 802.1ag CFM ITU-T G.8032 Ochrona Ring Specyfikacja środowiska Temperatura: IEC C do 65 C (standard pracy) C do 70 C (w spoczynku) Wilgotność: 5% do 95% (bez kondensacji) Wibracje: IEC , IEC Wstrząsy: IEC Drop: IEC

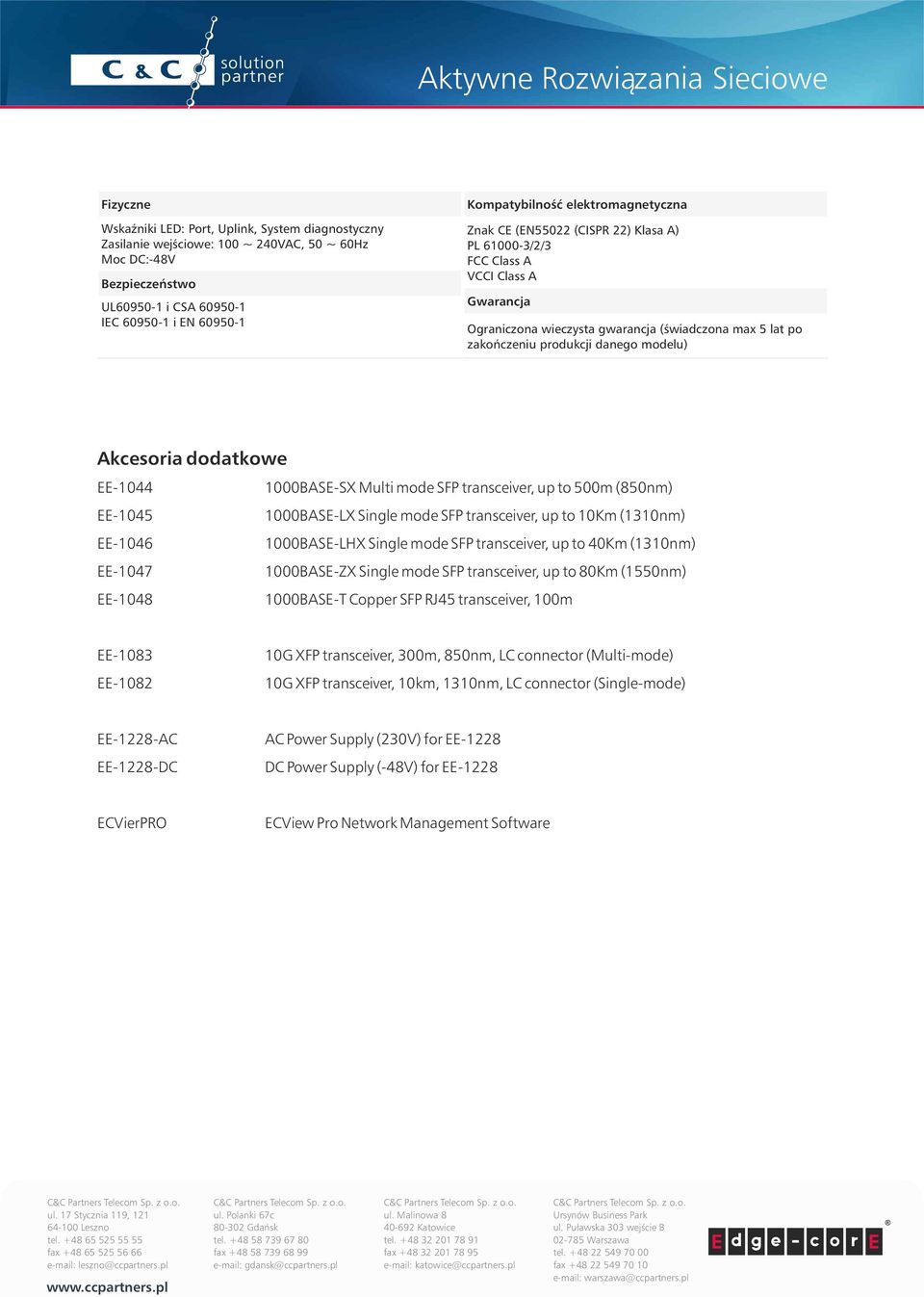

5 Fizyczne Wskaźniki LED: Port, Uplink, System diagnostyczny Zasilanie wejściowe: 100 ~ 240VAC, 50 ~ 60Hz Moc DC:-48V Bezpieczeństwo UL i CSA IEC i EN Kompatybilność elektromagnetyczna Znak CE (EN55022 (CISPR 22) Klasa A) PL /2/3 FCC Class A VCCI Class A Gwarancja Ograniczona wieczysta gwarancja (świadczona max 5 lat po zakończeniu produkcji danego modelu) Akcesoria dodatkowe EE BASE-SX Multi mode SFP transceiver, up to 500m (850nm) EE BASE-LX Single mode SFP transceiver, up to 10Km (1310nm) EE BASE-LHX Single mode SFP transceiver, up to 40Km (1310nm) EE BASE-ZX Single mode SFP transceiver, up to 80Km (1550nm) EE BASE-T Copper SFP RJ45 transceiver, 100m EE-1083 EE G XFP transceiver, 300m, 850nm, LC connector (Multi-mode) 10G XFP transceiver, 10km, 1310nm, LC connector (Single-mode) EE-1228-AC EE-1228-DC AC Power Supply (230V) for EE-1228 DC Power Supply (-48V) for EE-1228 ECVierPRO ECView Pro Network Management Software ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Malinowa Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
