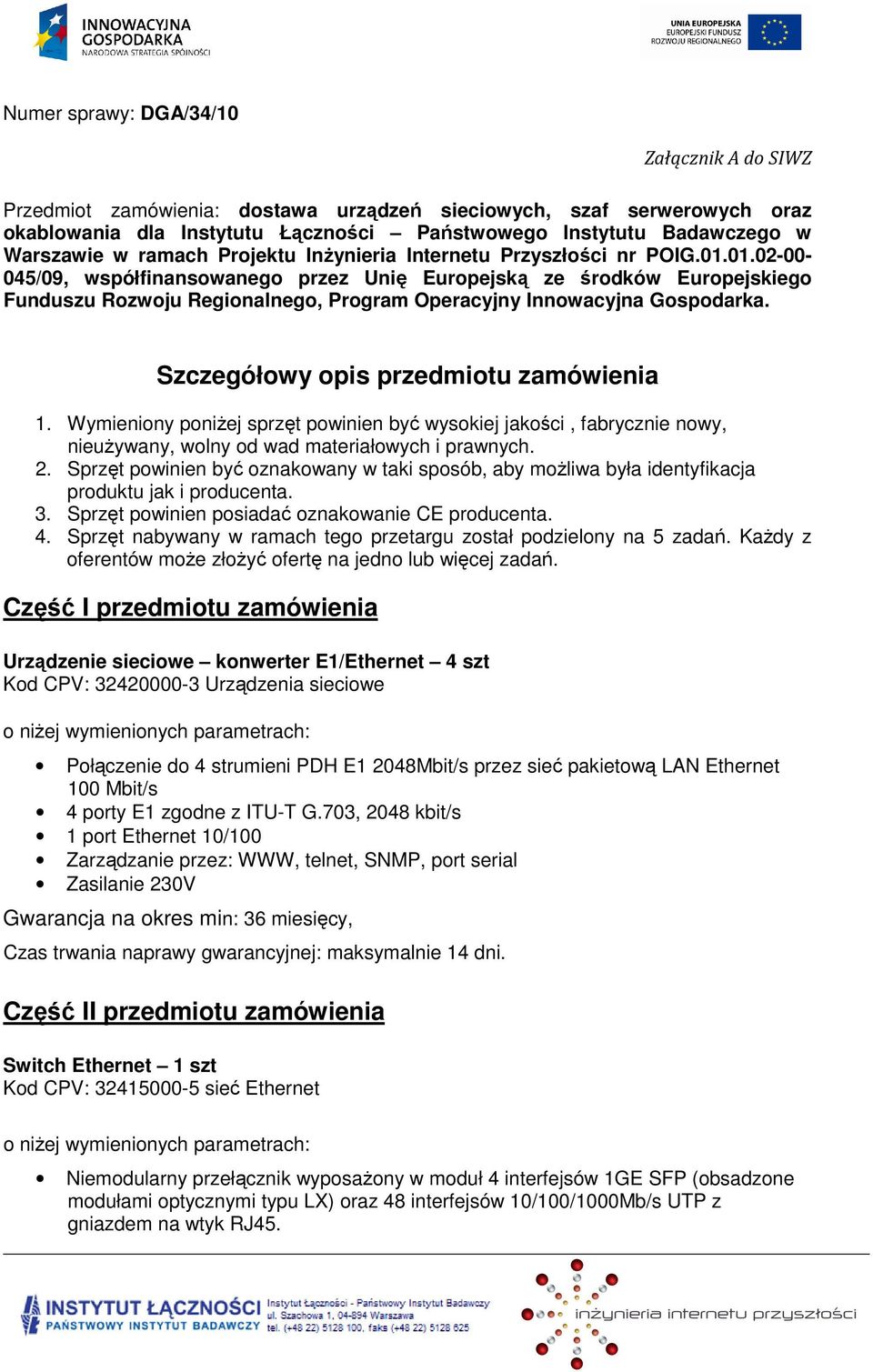

1 Numer sprawy: DGA/34/10 Załącznik A do SIWZ Przedmiot zamówienia: dostawa urządzeń sieciowych, szaf serwerowych oraz okablowania dla Instytutu Łączności Państwowego Instytutu Badawczego w Warszawie w ramach Projektu Inżynieria Internetu Przyszłości nr POIG /09, współfinansowanego przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego, Program Operacyjny Innowacyjna Gospodarka. Szczegółowy opis przedmiotu zamówienia 1. Wymieniony poniżej sprzęt powinien być wysokiej jakości, fabrycznie nowy, nieużywany, wolny od wad materiałowych i prawnych. 2. Sprzęt powinien być oznakowany w taki sposób, aby możliwa była identyfikacja produktu jak i producenta. 3. Sprzęt powinien posiadać oznakowanie CE producenta. 4. Sprzęt nabywany w ramach tego przetargu został podzielony na 5 zadań. Każdy z oferentów może złożyć ofertę na jedno lub więcej zadań. Część I przedmiotu zamówienia Urządzenie sieciowe konwerter E1/Ethernet 4 szt Kod CPV: Urządzenia sieciowe Połączenie do 4 strumieni PDH E1 2048Mbit/s przez sieć pakietową LAN Ethernet 100 Mbit/s 4 porty E1 zgodne z ITU-T G.703, 2048 kbit/s 1 port Ethernet 10/100 Zarządzanie przez: WWW, telnet, SNMP, port serial Zasilanie 230V Gwarancja na okres min: 36 miesięcy, Czas trwania naprawy gwarancyjnej: maksymalnie 14 dni. Część II przedmiotu zamówienia Switch Ethernet 1 szt Kod CPV: sieć Ethernet Niemodularny przełącznik wyposażony w moduł 4 interfejsów 1GE SFP (obsadzone modułami optycznymi typu LX) oraz 48 interfejsów 10/100/1000Mb/s UTP z gniazdem na wtyk RJ45.

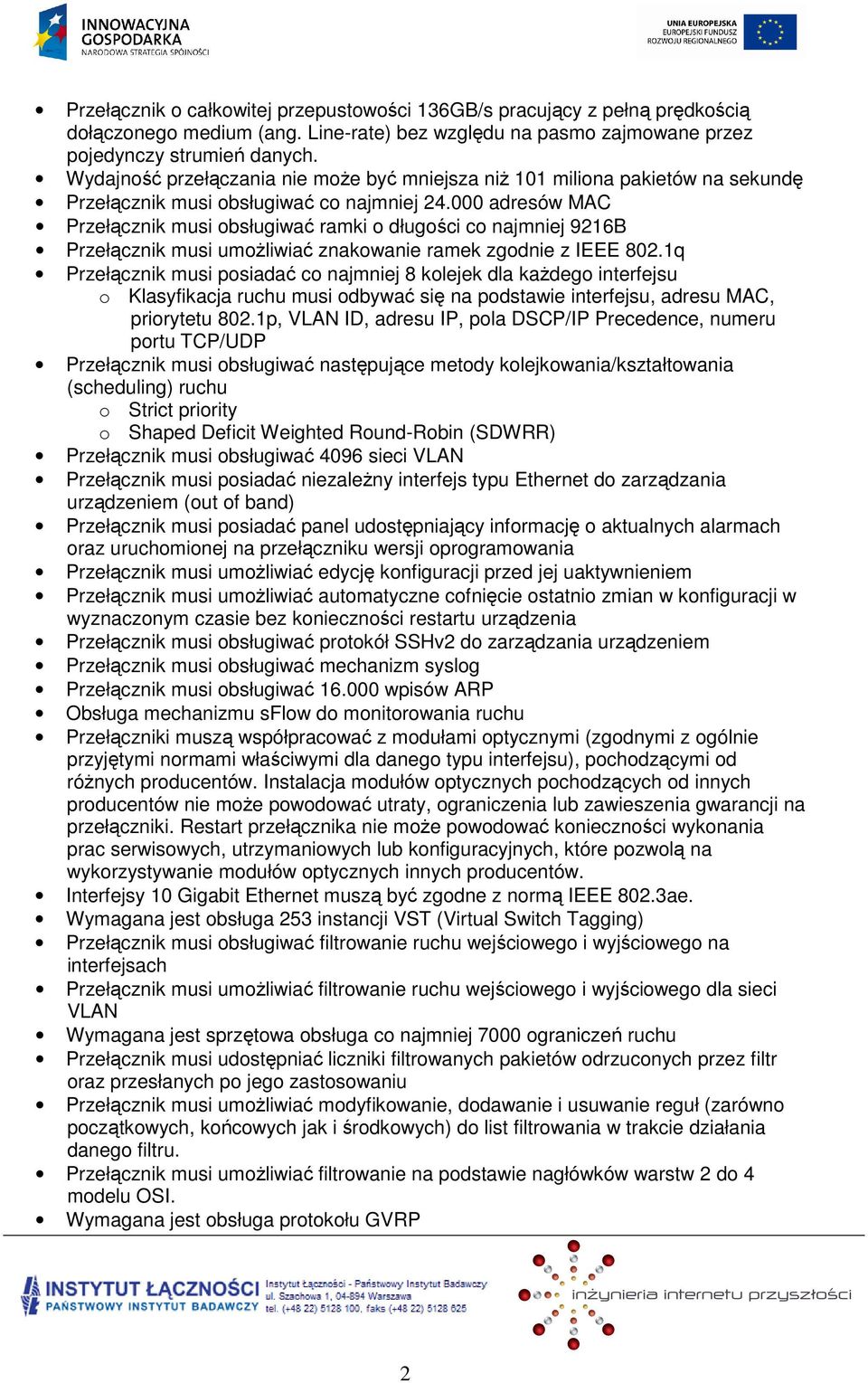

2 Przełącznik o całkowitej przepustowości 136GB/s pracujący z pełną prędkością dołączonego medium (ang. Line-rate) bez względu na pasmo zajmowane przez pojedynczy strumień danych. Wydajność przełączania nie może być mniejsza niż 101 miliona pakietów na sekundę Przełącznik musi obsługiwać co najmniej adresów MAC Przełącznik musi obsługiwać ramki o długości co najmniej 9216B Przełącznik musi umożliwiać znakowanie ramek zgodnie z IEEE 802.1q Przełącznik musi posiadać co najmniej 8 kolejek dla każdego interfejsu o Klasyfikacja ruchu musi odbywać się na podstawie interfejsu, adresu MAC, priorytetu 802.1p, VLAN ID, adresu IP, pola DSCP/IP Precedence, numeru portu TCP/UDP Przełącznik musi obsługiwać następujące metody kolejkowania/kształtowania (scheduling) ruchu o Strict priority o Shaped Deficit Weighted Round-Robin (SDWRR) Przełącznik musi obsługiwać 4096 sieci VLAN Przełącznik musi posiadać niezależny interfejs typu Ethernet do zarządzania urządzeniem (out of band) Przełącznik musi posiadać panel udostępniający informację o aktualnych alarmach oraz uruchomionej na przełączniku wersji oprogramowania Przełącznik musi umożliwiać edycję konfiguracji przed jej uaktywnieniem Przełącznik musi umożliwiać automatyczne cofnięcie ostatnio zmian w konfiguracji w wyznaczonym czasie bez konieczności restartu urządzenia Przełącznik musi obsługiwać protokół SSHv2 do zarządzania urządzeniem Przełącznik musi obsługiwać mechanizm syslog Przełącznik musi obsługiwać wpisów ARP Obsługa mechanizmu sflow do monitorowania ruchu Przełączniki muszą współpracować z modułami optycznymi (zgodnymi z ogólnie przyjętymi normami właściwymi dla danego typu interfejsu), pochodzącymi od różnych producentów. Instalacja modułów optycznych pochodzących od innych producentów nie może powodować utraty, ograniczenia lub zawieszenia gwarancji na przełączniki. Restart przełącznika nie może powodować konieczności wykonania prac serwisowych, utrzymaniowych lub konfiguracyjnych, które pozwolą na wykorzystywanie modułów optycznych innych producentów. Interfejsy 10 Gigabit Ethernet muszą być zgodne z normą IEEE 802.3ae. Wymagana jest obsługa 253 instancji VST (Virtual Switch Tagging) Przełącznik musi obsługiwać filtrowanie ruchu wejściowego i wyjściowego na interfejsach Przełącznik musi umożliwiać filtrowanie ruchu wejściowego i wyjściowego dla sieci VLAN Wymagana jest sprzętowa obsługa co najmniej 7000 ograniczeń ruchu Przełącznik musi udostępniać liczniki filtrowanych pakietów odrzuconych przez filtr oraz przesłanych po jego zastosowaniu Przełącznik musi umożliwiać modyfikowanie, dodawanie i usuwanie reguł (zarówno początkowych, końcowych jak i środkowych) do list filtrowania w trakcie działania danego filtru. Przełącznik musi umożliwiać filtrowanie na podstawie nagłówków warstw 2 do 4 modelu OSI. Wymagana jest obsługa protokołu GVRP 2

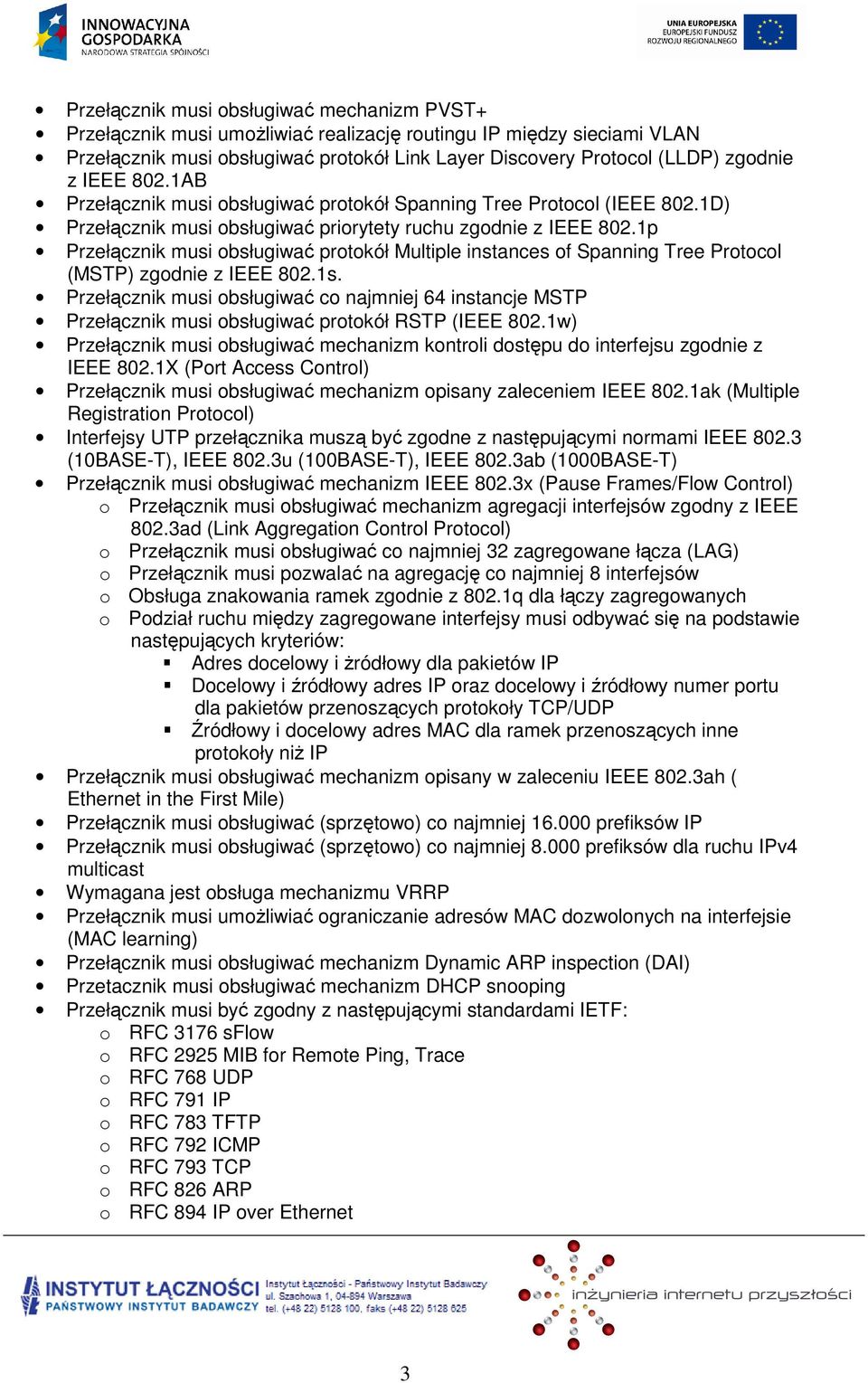

3 Przełącznik musi obsługiwać mechanizm PVST+ Przełącznik musi umożliwiać realizację routingu IP między sieciami VLAN Przełącznik musi obsługiwać protokół Link Layer Discovery Protocol (LLDP) zgodnie z IEEE 802.1AB Przełącznik musi obsługiwać protokół Spanning Tree Protocol (IEEE 802.1D) Przełącznik musi obsługiwać priorytety ruchu zgodnie z IEEE 802.1p Przełącznik musi obsługiwać protokół Multiple instances of Spanning Tree Protocol (MSTP) zgodnie z IEEE 802.1s. Przełącznik musi obsługiwać co najmniej 64 instancje MSTP Przełącznik musi obsługiwać protokół RSTP (IEEE 802.1w) Przełącznik musi obsługiwać mechanizm kontroli dostępu do interfejsu zgodnie z IEEE 802.1X (Port Access Control) Przełącznik musi obsługiwać mechanizm opisany zaleceniem IEEE 802.1ak (Multiple Registration Protocol) Interfejsy UTP przełącznika muszą być zgodne z następującymi normami IEEE (10BASE-T), IEEE 802.3u (100BASE-T), IEEE 802.3ab (1000BASE-T) Przełącznik musi obsługiwać mechanizm IEEE 802.3x (Pause Frames/Flow Control) o Przełącznik musi obsługiwać mechanizm agregacji interfejsów zgodny z IEEE 802.3ad (Link Aggregation Control Protocol) o Przełącznik musi obsługiwać co najmniej 32 zagregowane łącza (LAG) o Przełącznik musi pozwalać na agregację co najmniej 8 interfejsów o Obsługa znakowania ramek zgodnie z 802.1q dla łączy zagregowanych o Podział ruchu między zagregowane interfejsy musi odbywać się na podstawie następujących kryteriów: Adres docelowy i żródłowy dla pakietów IP Docelowy i źródłowy adres IP oraz docelowy i źródłowy numer portu dla pakietów przenoszących protokoły TCP/UDP Źródłowy i docelowy adres MAC dla ramek przenoszących inne protokoły niż IP Przełącznik musi obsługiwać mechanizm opisany w zaleceniu IEEE 802.3ah ( Ethernet in the First Mile) Przełącznik musi obsługiwać (sprzętowo) co najmniej prefiksów IP Przełącznik musi obsługiwać (sprzętowo) co najmniej prefiksów dla ruchu IPv4 multicast Wymagana jest obsługa mechanizmu VRRP Przełącznik musi umożliwiać ograniczanie adresów MAC dozwolonych na interfejsie (MAC learning) Przełącznik musi obsługiwać mechanizm Dynamic ARP inspection (DAI) Przetacznik musi obsługiwać mechanizm DHCP snooping Przełącznik musi być zgodny z następującymi standardami IETF: o RFC 3176 sflow o RFC 2925 MIB for Remote Ping, Trace o RFC 768 UDP o RFC 791 IP o RFC 783 TFTP o RFC 792 ICMP o RFC 793 TCP o RFC 826 ARP o RFC 894 IP over Ethernet 3

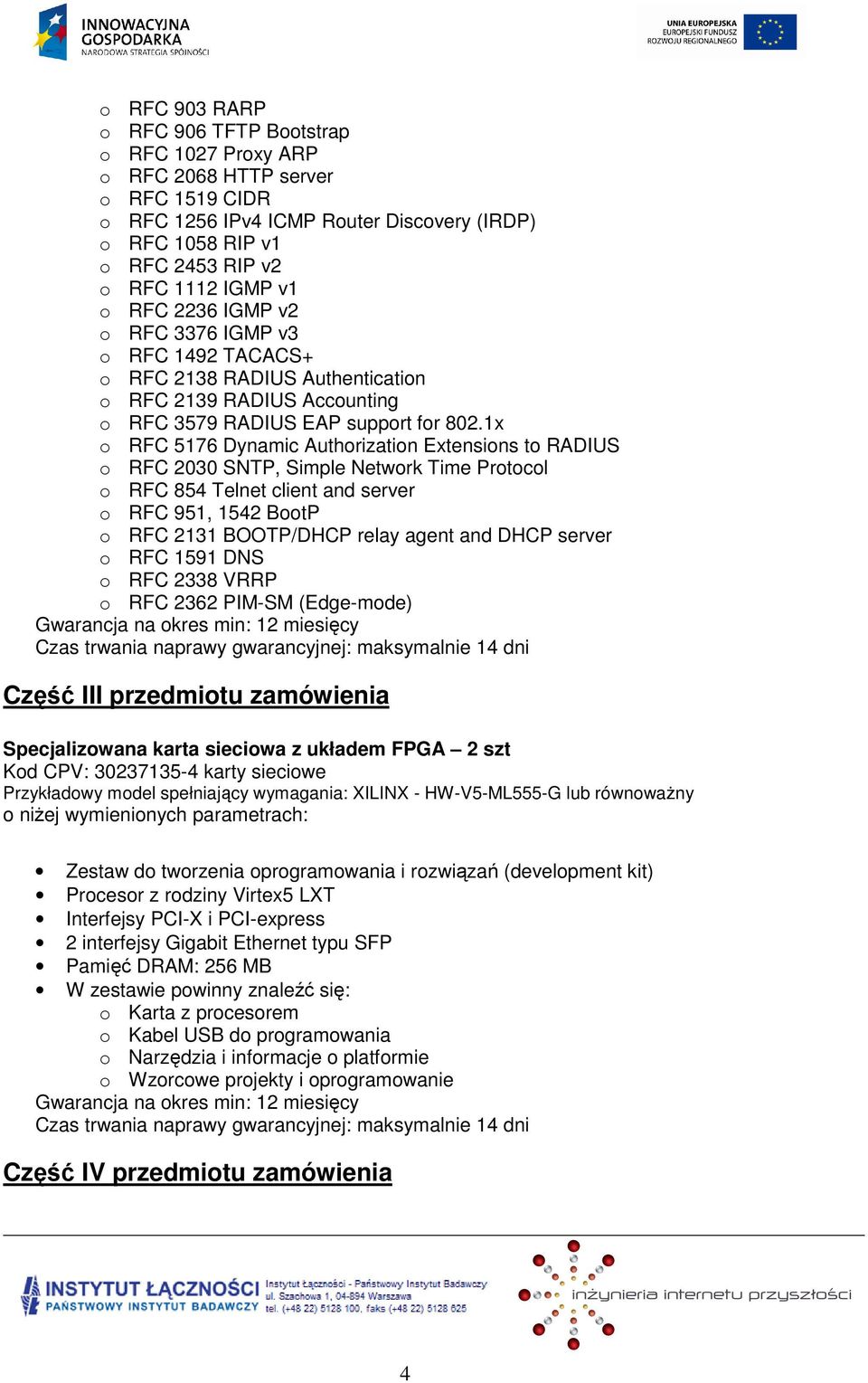

4 o RFC 903 RARP o RFC 906 TFTP Bootstrap o RFC 1027 Proxy ARP o RFC 2068 HTTP server o RFC 1519 CIDR o RFC 1256 IPv4 ICMP Router Discovery (IRDP) o RFC 1058 RIP v1 o RFC 2453 RIP v2 o RFC 1112 IGMP v1 o RFC 2236 IGMP v2 o RFC 3376 IGMP v3 o RFC 1492 TACACS+ o RFC 2138 RADIUS Authentication o RFC 2139 RADIUS Accounting o RFC 3579 RADIUS EAP support for 802.1x o RFC 5176 Dynamic Authorization Extensions to RADIUS o RFC 2030 SNTP, Simple Network Time Protocol o RFC 854 Telnet client and server o RFC 951, 1542 BootP o RFC 2131 BOOTP/DHCP relay agent and DHCP server o RFC 1591 DNS o RFC 2338 VRRP o RFC 2362 PIM-SM (Edge-mode) Gwarancja na okres min: 12 miesięcy Czas trwania naprawy gwarancyjnej: maksymalnie 14 dni Część III przedmiotu zamówienia Specjalizowana karta sieciowa z układem FPGA 2 szt Kod CPV: karty sieciowe Przykładowy model spełniający wymagania: XILINX - HW-V5-ML555-G lub równoważny Zestaw do tworzenia oprogramowania i rozwiązań (development kit) Procesor z rodziny Virtex5 LXT Interfejsy PCI-X i PCI-express 2 interfejsy Gigabit Ethernet typu SFP Pamięć DRAM: 256 MB W zestawie powinny znaleźć się: o Karta z procesorem o Kabel USB do programowania o Narzędzia i informacje o platformie o Wzorcowe projekty i oprogramowanie Gwarancja na okres min: 12 miesięcy Czas trwania naprawy gwarancyjnej: maksymalnie 14 dni Część IV przedmiotu zamówienia 4

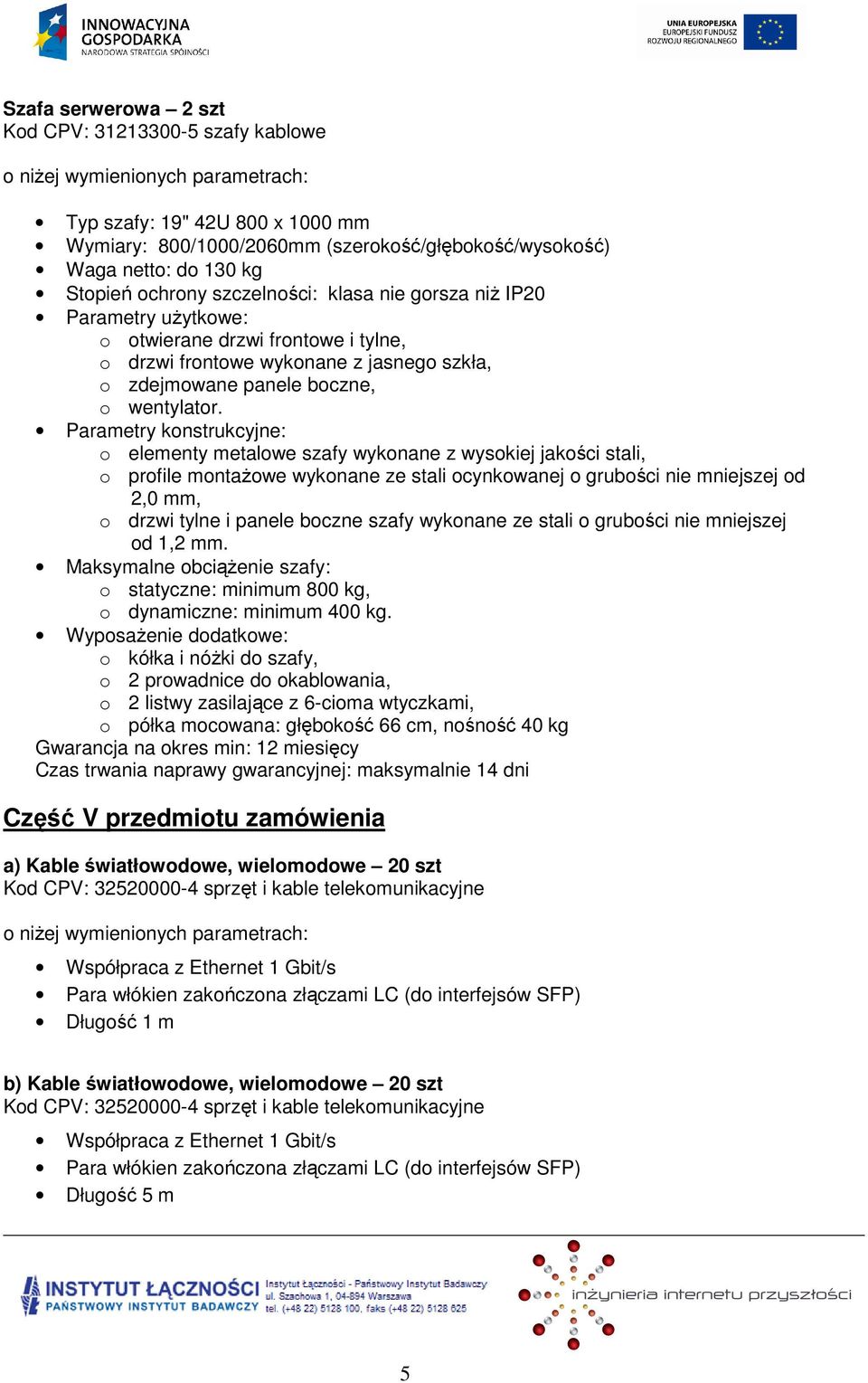

5 Szafa serwerowa 2 szt Kod CPV: szafy kablowe Typ szafy: 19" 42U 800 x 1000 mm Wymiary: 800/1000/2060mm (szerokość/głębokość/wysokość) Waga netto: do 130 kg Stopień ochrony szczelności: klasa nie gorsza niż IP20 Parametry użytkowe: o otwierane drzwi frontowe i tylne, o drzwi frontowe wykonane z jasnego szkła, o zdejmowane panele boczne, o wentylator. Parametry konstrukcyjne: o elementy metalowe szafy wykonane z wysokiej jakości stali, o profile montażowe wykonane ze stali ocynkowanej o grubości nie mniejszej od 2,0 mm, o drzwi tylne i panele boczne szafy wykonane ze stali o grubości nie mniejszej od 1,2 mm. Maksymalne obciążenie szafy: o statyczne: minimum 800 kg, o dynamiczne: minimum 400 kg. Wyposażenie dodatkowe: o kółka i nóżki do szafy, o 2 prowadnice do okablowania, o 2 listwy zasilające z 6-cioma wtyczkami, o półka mocowana: głębokość 66 cm, nośność 40 kg Gwarancja na okres min: 12 miesięcy Czas trwania naprawy gwarancyjnej: maksymalnie 14 dni Część V przedmiotu zamówienia a) Kable światłowodowe, wielomodowe 20 szt Kod CPV: sprzęt i kable telekomunikacyjne Współpraca z Ethernet 1 Gbit/s Para włókien zakończona złączami LC (do interfejsów SFP) Długość 1 m b) Kable światłowodowe, wielomodowe 20 szt Kod CPV: sprzęt i kable telekomunikacyjne Współpraca z Ethernet 1 Gbit/s Para włókien zakończona złączami LC (do interfejsów SFP) Długość 5 m 5

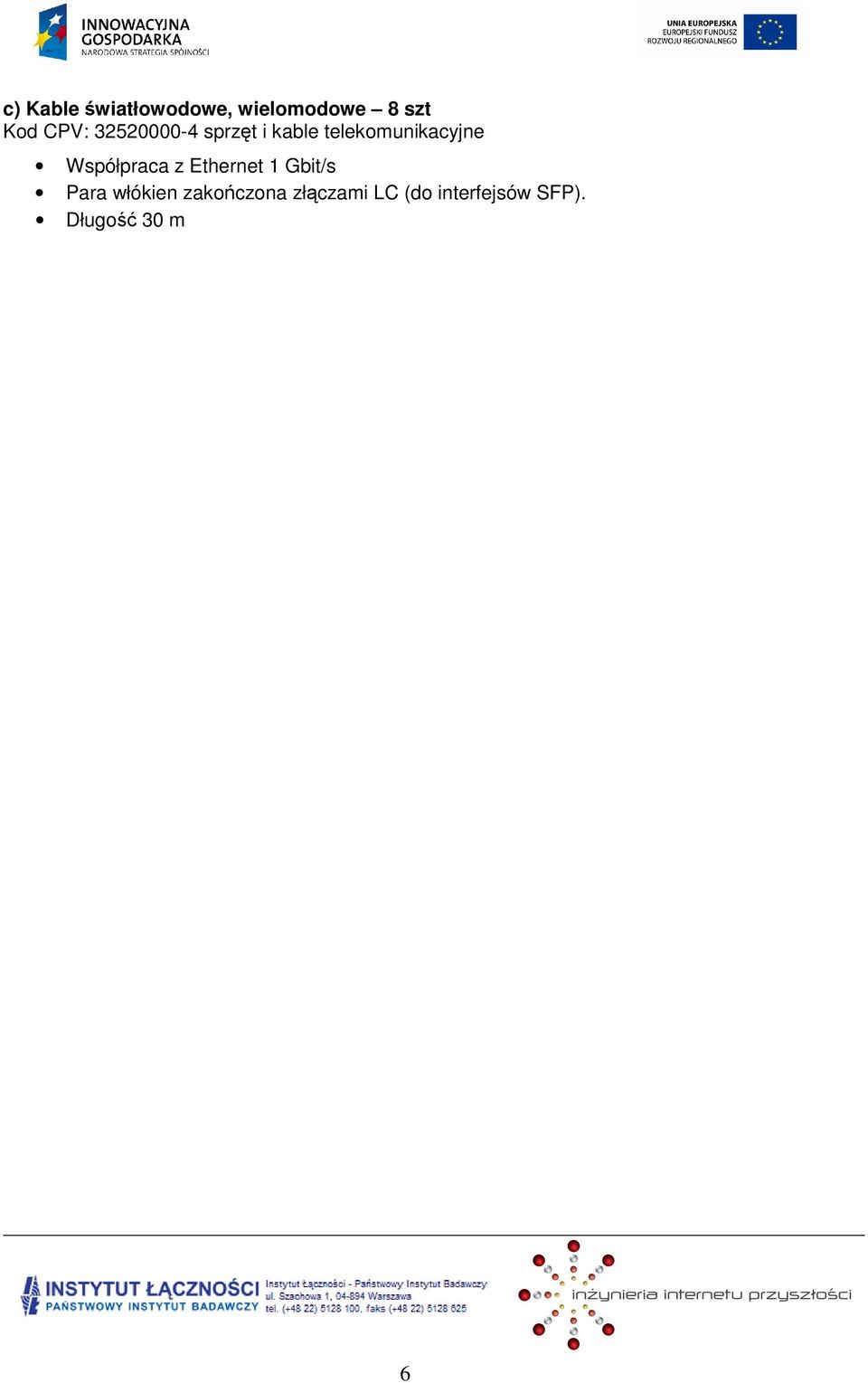

6 c) Kable światłowodowe, wielomodowe 8 szt Kod CPV: sprzęt i kable telekomunikacyjne Współpraca z Ethernet 1 Gbit/s Para włókien zakończona złączami LC (do interfejsów SFP). Długość 30 m 6
