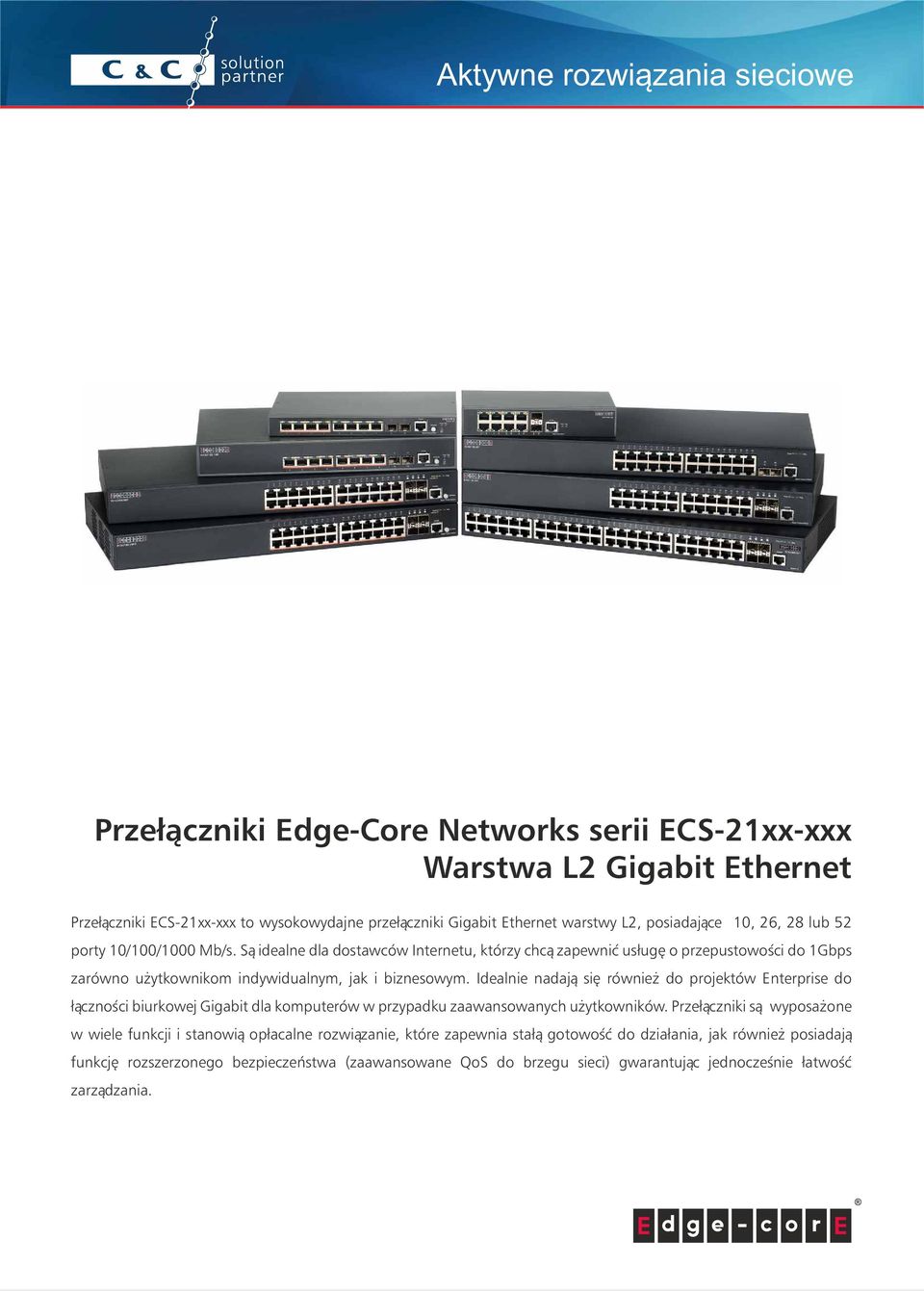

1 Przełączniki Edge-Core Networks serii ECS-21xx-xxx Warstwa L2 Gigabit Ethernet Przełączniki ECS-21xx-xxx to wysokowydajne przełączniki Gigabit Ethernet warstwy L2, posiadające 10, 26, 28 lub 52 porty 10/100/1000 Mb/s. Są idealne dla dostawców Internetu, którzy chcą zapewnić usługę o przepustowości do 1Gbps zarówno użytkownikom indywidualnym, jak i biznesowym. Idealnie nadają się również do projektów Enterprise do łączności biurkowej Gigabit dla komputerów w przypadku zaawansowanych użytkowników. Przełączniki są wyposażone w wiele funkcji i stanowią opłacalne rozwiązanie, które zapewnia stałą gotowość do działania, jak również posiadają funkcję rozszerzonego bezpieczeństwa (zaawansowane QoS do brzegu sieci) gwarantując jednocześnie łatwość zarządzania.

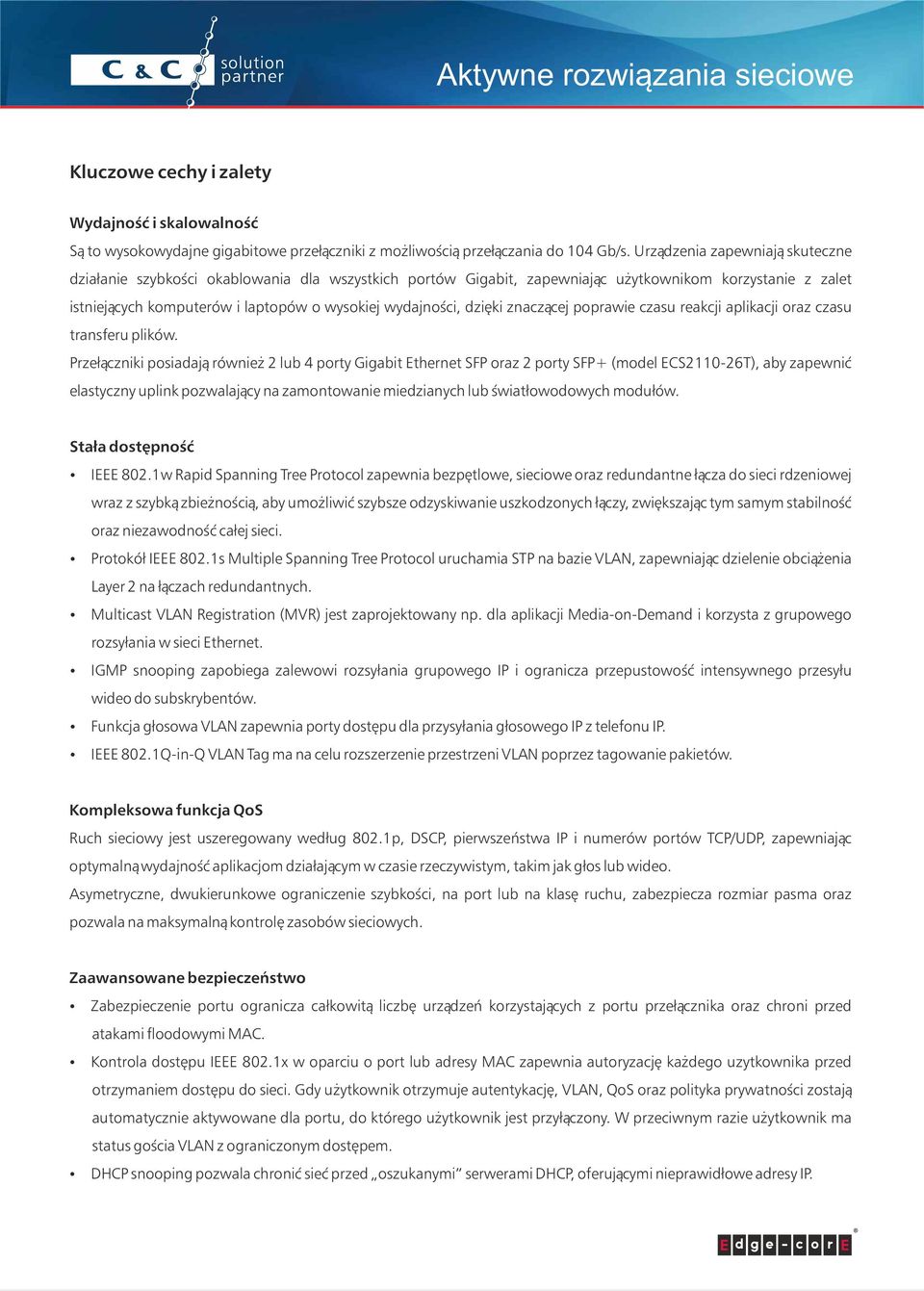

2 Kluczowe cechy i zalety Wydajność i skalowalność Są to wysokowydajne gigabitowe przełączniki z możliwością przełączania do 104 Gb/s. Urządzenia zapewniają skuteczne działanie szybkości okablowania dla wszystkich portów Gigabit, zapewniając użytkownikom korzystanie z zalet istniejących komputerów i laptopów o wysokiej wydajności, dzięki znaczącej poprawie czasu reakcji aplikacji oraz czasu transferu plików. Przełączniki posiadają również 2 lub 4 porty Gigabit Ethernet SFP oraz 2 porty SFP+ (model ECS T), aby zapewnić elastyczny uplink pozwalający na zamontowanie miedzianych lub światłowodowych modułów. Stała dostępność IEEE 802.1w Rapid Spanning Tree Protocol zapewnia bezpętlowe, sieciowe oraz redundantne łącza do sieci rdzeniowej wraz z szybką zbieżnością, aby umożliwić szybsze odzyskiwanie uszkodzonych łączy, zwiększając tym samym stabilność oraz niezawodność całej sieci. Protokół IEEE 802.1s Multiple Spanning Tree Protocol uruchamia STP na bazie VLAN, zapewniając dzielenie obciążenia Layer 2 na łączach redundantnych. Multicast VLAN Registration (MVR) jest zaprojektowany np. dla aplikacji Media-on-Demand i korzysta z grupowego rozsyłania w sieci Ethernet. IGMP snooping zapobiega zalewowi rozsyłania grupowego IP i ogranicza przepustowość intensywnego przesyłu wideo do subskrybentów. Funkcja głosowa VLAN zapewnia porty dostępu dla przysyłania głosowego IP z telefonu IP. IEEE 802.1Q-in-Q VLAN Tag ma na celu rozszerzenie przestrzeni VLAN poprzez tagowanie pakietów. Kompleksowa funkcja QoS Ruch sieciowy jest uszeregowany według 802.1p, DSCP, pierwszeństwa IP i numerów portów TCP/UDP, zapewniając optymalną wydajność aplikacjom działającym w czasie rzeczywistym, takim jak głos lub wideo. Asymetryczne, dwukierunkowe ograniczenie szybkości, na port lub na klasę ruchu, zabezpiecza rozmiar pasma oraz pozwala na maksymalną kontrolę zasobów sieciowych. Zaawansowane bezpieczeństwo Zabezpieczenie portu ogranicza całkowitą liczbę urządzeń korzystających z portu przełącznika oraz chroni przed atakami floodowymi MAC. Kontrola dostępu IEEE 802.1x w oparciu o port lub adresy MAC zapewnia autoryzację każdego uzytkownika przed otrzymaniem dostępu do sieci. Gdy użytkownik otrzymuje autentykację, VLAN, QoS oraz polityka prywatności zostają automatycznie aktywowane dla portu, do którego użytkownik jest przyłączony. W przeciwnym razie użytkownik ma status gościa VLAN z ograniczonym dostępem. DHCP snooping pozwala chronić sieć przed oszukanymi serwerami DHCP, oferującymi nieprawidłowe adresy IP.

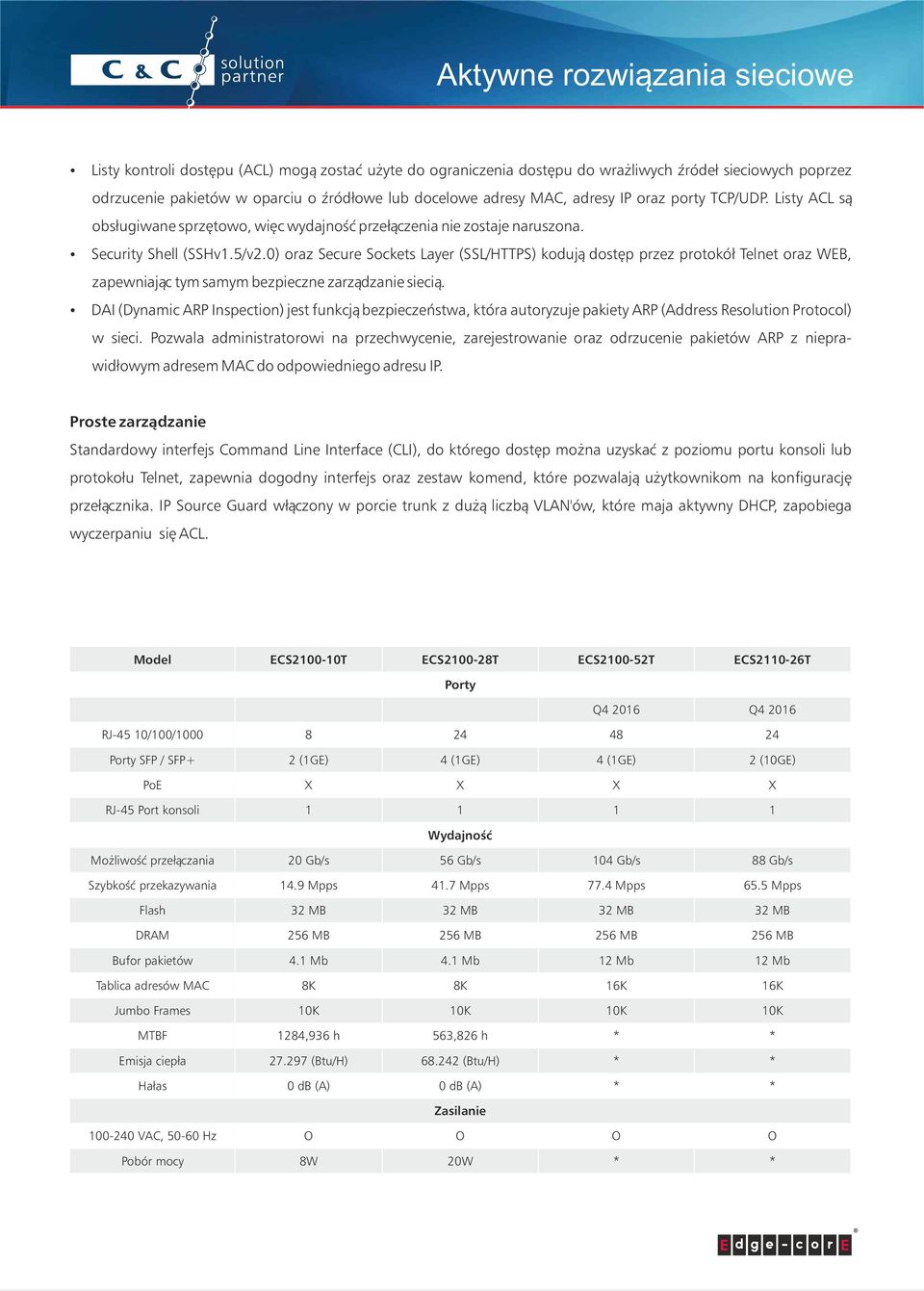

3 Listy kontroli dostępu (ACL) mogą zostać użyte do ograniczenia dostępu do wrażliwych ródeł sieciowych poprzez odrzucenie pakietów w oparciu o ródłowe lub docelowe adresy MAC, adresy IP oraz porty TCP/UDP. Listy ACL są obsługiwane sprzętowo, więc wydajność przełączenia nie zostaje naruszona. Security Shell (SSHv1.5/v2.0) oraz Secure Sockets Layer (SSL/HTTPS) kodują dostęp przez protokół Telnet oraz WEB, zapewniając tym samym bezpieczne zarządzanie siecią. DAI (Dynamic ARP Inspection) jest funkcją bezpieczeństwa, która autoryzuje pakiety ARP (Address Resolution Protocol) w sieci. Pozwala administratorowi na przechwycenie, zarejestrowanie oraz odrzucenie pakietów ARP z nieprawidłowym adresem MAC do odpowiedniego adresu IP. Proste zarządzanie Standardowy interfejs Command Line Interface (CLI), do którego dostęp można uzyskać z poziomu portu konsoli lub protokołu Telnet, zapewnia dogodny interfejs oraz zestaw komend, które pozwalają użytkownikom na konfigurację przełącznika. IP Source Guard włączony w porcie trunk z dużą liczbą VLAN'ów, które maja aktywny DHCP, zapobiega wyczerpaniu się ACL. Model ECS T ECS T ECS T ECS T Porty Q Q RJ-45 10/100/ Porty SFP / SFP+ 2 (1GE) 4 (1GE) 4 (1GE) 2 (10GE) PoE X X X X RJ-45 Port konsoli Wydajność Możliwość przełączania 20 Gb/s 56 Gb/s 104 Gb/s 88 Gb/s Szybkość przekazywania 14.9 Mpps 41.7 Mpps 77.4 Mpps 65.5 Mpps Flash 32 MB 32 MB 32 MB 32 MB DRAM 256 MB 256 MB 256 MB 256 MB Bufor pakietów 4.1 Mb 4.1 Mb 12 Mb 12 Mb Tablica adresów MAC 8K 8K 16K 16K Jumbo Frames 10K 10K 10K 10K MTBF 1284,936 h 563,826 h * * Emisja ciepła (Btu/H) (Btu/H) * * Hałas 0 db (A) 0 db (A) * * Zasilanie VAC, Hz O O O O Pobór mocy 8W 20W * *

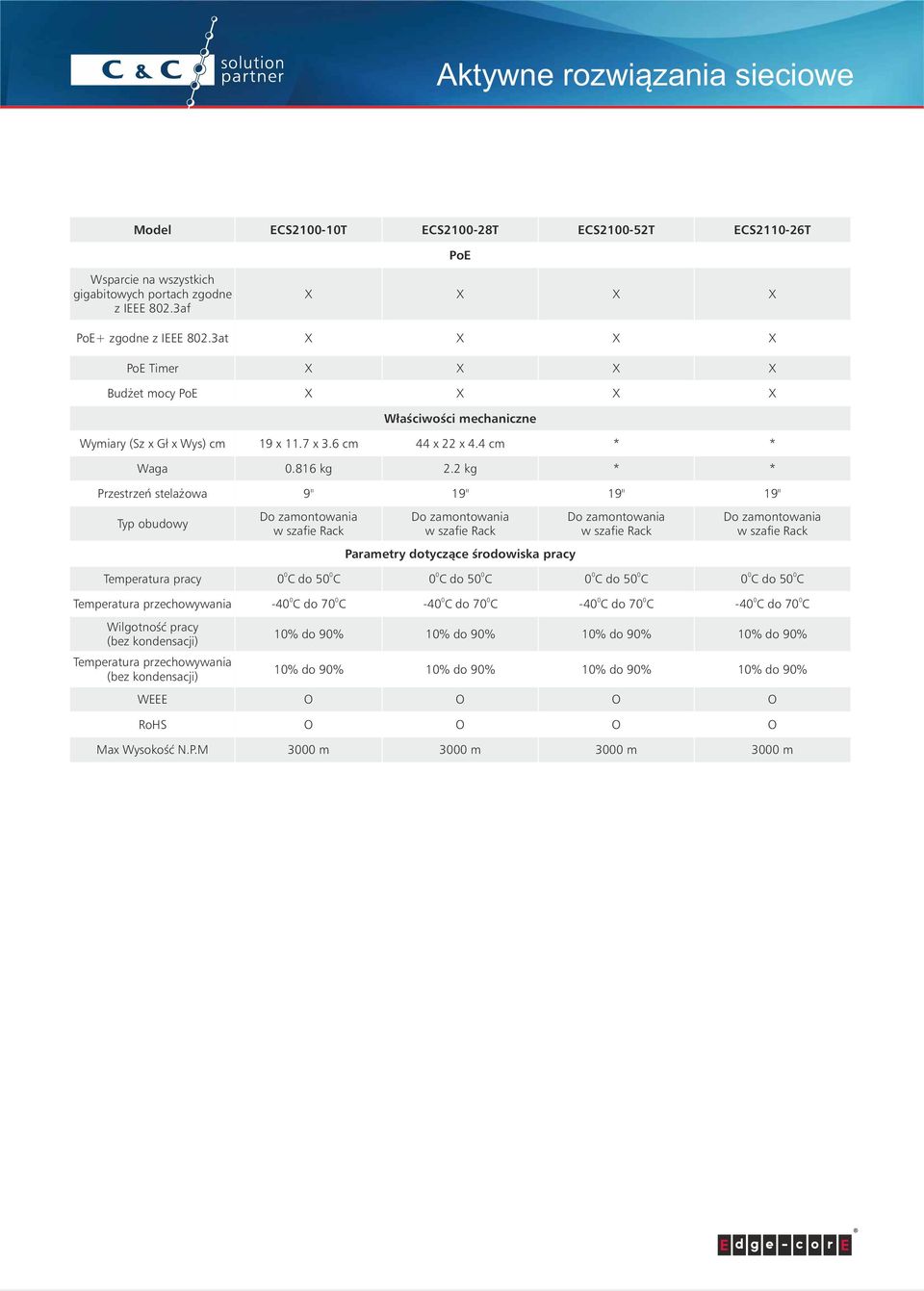

4 Model ECS T ECS T ECS T ECS T PoE Wsparcie na wszystkich gigabitowych portach zgodne z IEEE 802.3af X X X X PoE+ zgodne z IEEE 802.3at X X X X PoE Timer X X X X Budżet mocy PoE X X X X Właściwości mechaniczne Wymiary (Sz x Gł x Wys) cm 19 x 11.7 x 3.6 cm 44 x 22 x 4.4 cm * * Waga kg 2.2 kg * * Przestrzeń stelażowa 9" 19" 19" 19" Typ obudowy Parametry dotyczące środowiska pracy Temperatura pracy Wilgotność pracy (bez kondensacji) (bez kondensacji) WEEE O O O O RoHS O O O O Max Wysokość N.P.M 3000 m 3000 m 3000 m 3000 m

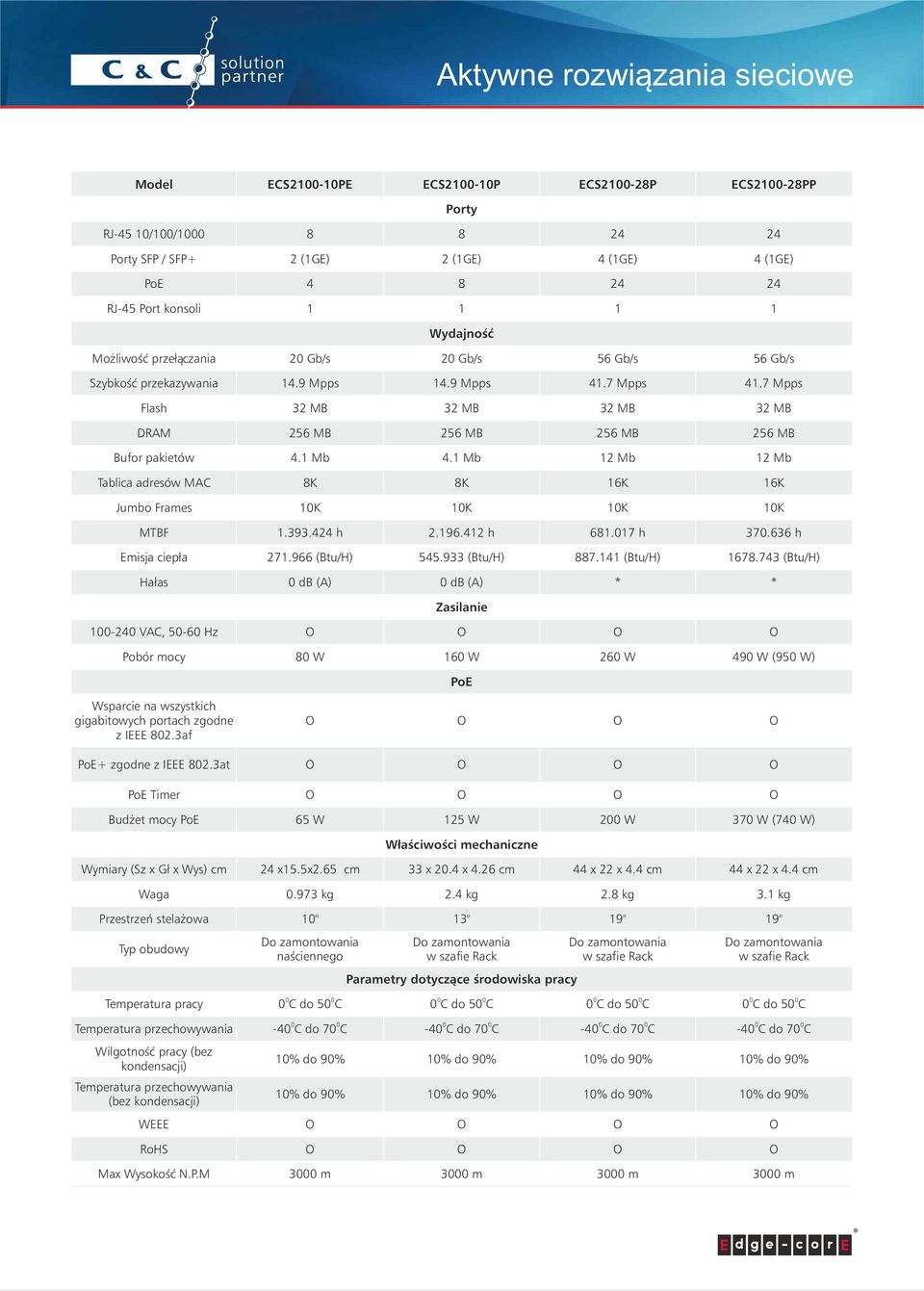

5 Model ECS PE ECS P ECS P ECS PP Porty RJ-45 10/100/ Porty SFP / SFP+ 2 (1GE) 2 (1GE) 4 (1GE) 4 (1GE) PoE RJ-45 Port konsoli Wydajność Możliwość przełączania 20 Gb/s 20 Gb/s 56 Gb/s 56 Gb/s Szybkość przekazywania 14.9 Mpps 14.9 Mpps 41.7 Mpps 41.7 Mpps Flash 32 MB 32 MB 32 MB 32 MB DRAM 256 MB 256 MB 256 MB 256 MB Bufor pakietów 4.1 Mb 4.1 Mb 12 Mb 12 Mb Tablica adresów MAC 8K 8K 16K 16K Jumbo Frames 10K 10K 10K 10K MTBF h h h h Emisja ciepła (Btu/H) (Btu/H) (Btu/H) (Btu/H) Hałas 0 db (A) 0 db (A) * * Zasilanie VAC, Hz O O O O Pobór mocy 80 W 160 W 260 W 490 W (950 W) PoE Wsparcie na wszystkich gigabitowych portach zgodne z IEEE 802.3af O O O O PoE+ zgodne z IEEE 802.3at O O O O PoE Timer O O O O Budżet mocy PoE 65 W 125 W 200 W 370 W (740 W) Właściwości mechaniczne Wymiary (Sz x Gł x Wys) cm 24 x15.5x2.65 cm 33 x 20.4 x 4.26 cm 44 x 22 x 4.4 cm 44 x 22 x 4.4 cm Waga kg 2.4 kg 2.8 kg 3.1 kg Przestrzeń stelażowa 10" 13" 19" 19" Typ obudowy naściennego Parametry dotyczące środowiska pracy Temperatura pracy Wilgotność pracy (bez kondensacji) (bez kondensacji) WEEE O O O O RoHS O O O O Max Wysokość N.P.M 3000 m 3000 m 3000 m 3000 m

6 Parametry techniczne Warstwa L2 Protokół Spanning Tree: IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Rapid Spanning Tree Protocol (MSTP) Wykrywanie Pętli BDPU Filter/Guard BDPU Forward Root Guard Obsługa VLAN: Wsparcie dla 4K IEEE 802.1Q VLANs Port-Based/MAC-Based/Protocol-Based VLANs Guest VLAN Auto Voice VLAN Auto Video VLAN (2016,Q1) Agregacja Linków: Static Trunk IEEE 802.3ad Link Aggregation Control Protocol (LACP) IGMP Snooping: IGMP v1/v2/v3 snooping IGMP Filtering/Throttling IGMP Queries IGMP Immediate leave MLD Snooping LLDP/LLDP-MED Green Saving IEEE 802.3az Cable Length No Link Power-Saving Jumbo frame packet Cable Diagnostic Warstwa L3 Static Routing (2016,Q1) Właściwości QoS Rate Limiting Priority Queues Schedule (WRR/Strict Priority/Hybrid QoS) Port-Based QoS IPv4/IPv6 DSCP DiffServ Auto VOIP Auto Video 8 sprzętowych kolejek na port PoE Wsparcie IEEE 802.3af (15.4W) / IEEE802.3at (30W) na portach RJ-45 PoE Timer Dynamiczna alokacja mocy PoE Automatyczne wyłączenie portu po przekroczeniu budżetu mocy Budżet mocy w zależności od modelu: ECS PE: 65W ECS P: 125W ECS P: 200W ECS PP: 370W (740W przy wykorzystaniu PS3000 oraz zasilacza EPS460W) Bezpieczeństwo Ochrona DDOS CPU Guard (Ochrona CPU) Izolacja portu Port Mirror (jeden do jednego, jeden do wielu) Remote Mirror Storm Control Broadcast/Multicast/Unknown Storm Control IEEE 802.1X ACL Ingress Only L2/L3/L4 ACL entry :512 IPv4/IPv6 TCP/UDP-Based, MAC-Based ACL Ochrona portu Filtr MAC Port max count per port Dynamiczne przydzielanie VLAN Assignment Dynamiczna kontrola ARP AAA (RADIUS/TACACS+) IP Source Guard SSH v1.5/v2.0 SSL v1/v2/v3 SSL IPv4/IPv6 SFlow (2016,Q1) (10T/P/PE/28T/28P/28PP Trace on port (Ingress only) (52T/26T trace multi port ) Management System ochrony hasła NTP/SNTP Dual Image/Configuration Configuration upload/download (HTTP/TFTP) Firmware upload/download (HTTP/TFTP) RMON (groups 1,2,3 and 9) SNMP SNMP Trap SNMP v1/v2/v3 SNMP Standard/Private MIB Management Access (Console/SNMP/Web /Telnet ) Zapisywanie logów w pamięci FLASH Event/Error Log/Syslog DHCP v4/v6 Client/Option 82/DHCP Snooping DHCP Relay v4 (v Q1) Port Mirroring (One to One) TX/RX (both) DHCP v4 Server (2016,Q1) ul. 17 Stycznia 119, Leszno ul. Polanki 67c Gdańsk ul. Malinowa Katowice Infolinia: info@ccpartners.pl Sky Office Center ul. W. Rzymowskiego Warszawa
