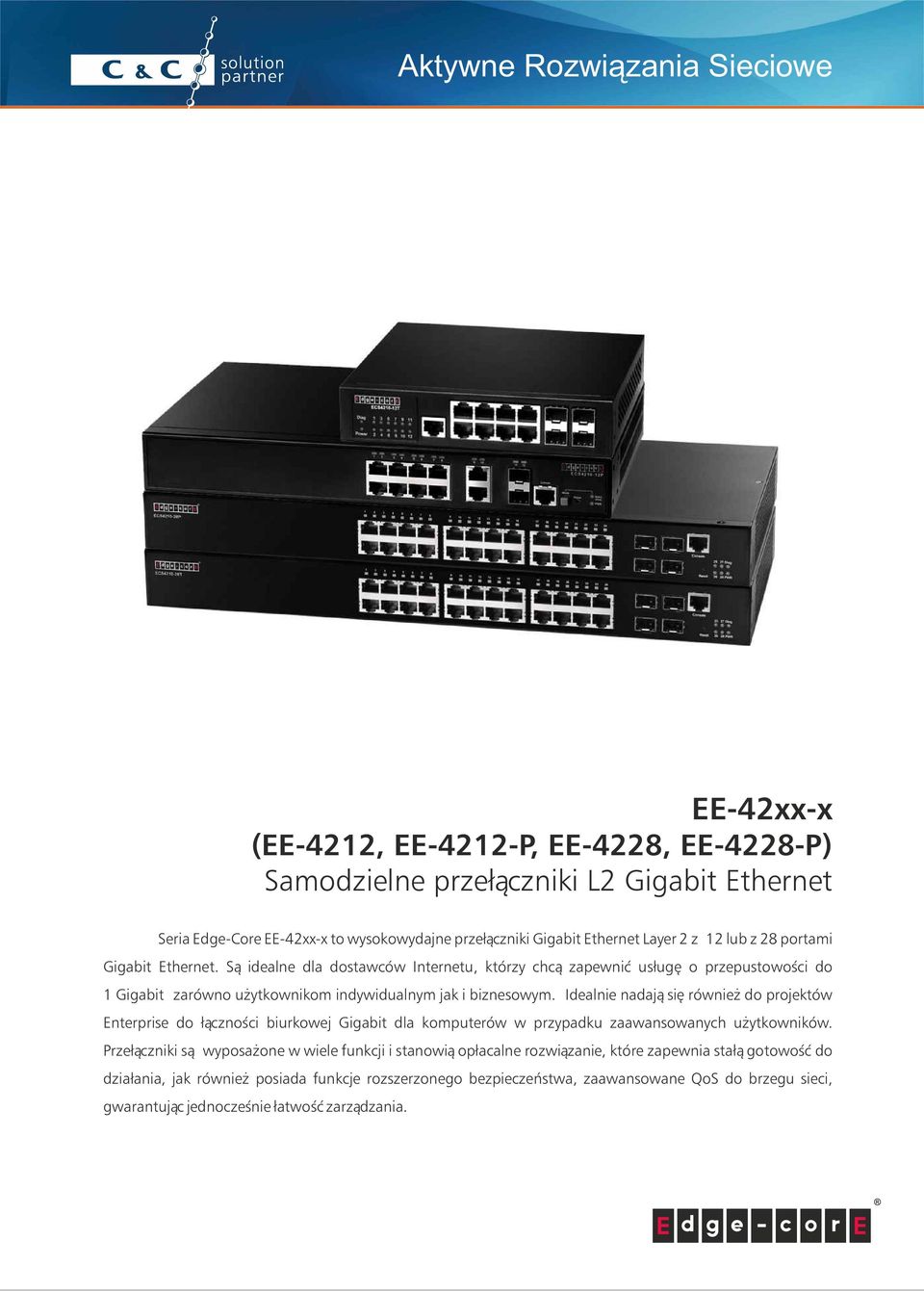

1 EE-42xx-x (EE-4212, EE-4212-P, EE-4228, EE-4228-P) Samodzielne przełączniki L2 Gigabit Ethernet Seria Edge-Core EE-42xx-x to wysokowydajne przełączniki Gigabit Ethernet Layer 2 z 12 lub z 28 portami Gigabit Ethernet. Są idealne dla dostawców Internetu, którzy chcą zapewnić usługę o przepustowości do 1 Gigabit zarówno użytkownikom indywidualnym jak i biznesowym. Idealnie nadają się również do projektów Enterprise do łączności biurkowej Gigabit dla komputerów w przypadku zaawansowanych użytkowników. Przełączniki są wyposażone w wiele funkcji i stanowią opłacalne rozwiązanie, które zapewnia stałą gotowość do działania, jak również posiada funkcje rozszerzonego bezpieczeństwa, zaawansowane QoS do brzegu sieci, gwarantując jednocześnie łatwość zarządzania.

2 Kluczowe cechy i zalety Wysoka dostępność Są to wysokowydajne gigabitowe przełączniki z możliwością przełączania do 56 Gb/s. Urządzenia zapewniają skuteczne działanie szybkości okablowania na wszystkich portach Gigabit, zapewniając użytkownikom skorzystanie w pełni z zalet istniejących komputerów i laptopów o wysokiej wydajności, poprzez znaczącą poprawę czasu reakcji aplikacji oraz czasu transferu pików. Przełączniki posiada również 4 porty Gigabit Ethernet SFP (2 SFP w przypadku modelu EE-4212-P), aby zapewnić elastyczny uplink pozwalających na zamontowanie miedzianych lub światłowodowych modułów w celu utworzęnia portu uplink dla szybkiego połączenia z serwerami lub szkieletami sieci. Ciągła gotowość IEEE 802.1w Rapid Spanning Tree Protocol zapewnia bezpętlowe, sieciowe oraz redundantne łącza do sieci rdzeniowej wraz z szybką zbieżnością, aby umożliwić szybsze odzyskiwanie uszkodzonych łączy, zwiększając tym samym stabilność oraz niezawodność całej sieci. Protokół IEEE 802.1s Multiple Spanning Tree Protocol uruchamia STP na bazie VLAN, zapewniając dzielenie obciążenia Layer 2 na łączach redundantnych. Multicast VLAN Registration (MVR) jest zaprojektowany dla takich aplikacji Media-on-Demand i korzysta z grupowego rozsyłania w sieci Ethernet. IGMP snooping zapobiega zalewowi rozsyłania grupowego IP i ogranicza przepustowość intensywnego przesyłu video do subskrybentów. Funkcja głosowa VLAN zapewnia porty dostępu dla przysyłania głosowego IP z telefonu IP. IEEE 802.1Q-in-Q VLAN Tag ma na celu rozszerzenie przestrzeni VLAN poprzez tagowanie pakietów. Kompleksowa funkcja QoS Ruch sieciowy jest uszeregowany według 802.1p, DSCP, pierwszeństwa IP i numerów portów TCP/UDP, zapewniając optymalną wydajność aplikacjom działającym w czasie rzeczywistym, takim jak głos lub video. Asymetryczne, dwukierunkowe ograniczenie szybkości, na port lub na klasę ruchu, zabezpiecza rozmiar pasma oraz pozwala na maksymalną kontrolę zasobów sieciowych.

3 Zaawansowane bezpieczeństwo Zabezpieczenie portu ogranicza całkowitą liczbę urządzeń korzystających z portu przełącznika oraz chroni przed atakami floodowymi MAC. Kontrola dostępu IEEE 802.1x w oparciu o port lub adresy MAC zapewnia, że wszyscy użytkownicy sieci są autoryzowani przed otrzymaniem dostępu do sieci. Gdy użytkownik otrzymuje autentykację, VLAN, QoS oraz polityka prywatności zostają automatycznie aktywowane dla portu, do którego użytkownik jest przyłączony lub w przeciwnym razie użytkownik zostaje przypisany jako gość VLAN z ograniczonym dostępem. DHCP snooping pozwala chronić sieć przed oszukanymi serwerami DHCP, oferującymi nieprawidłowe adresy IP. Listy kontroli dostępu (ACL) mogą zostać użyte do ograniczenia dostępu do wrażliwych źródeł sieciowych poprzez odrzucenie pakietów w oparciu o źródłowe lub docelowe adresy MAC, adresy IP oraz porty TCP/UDP. Listy ACL są obsługiwane sprzętowo, więc wydajność przełączenia nie zostaje naruszona Security Shell (SSHv1.5/v2.0) oraz Secure Sockets Layer (SSL/HTTPS) kodują dostęp przez protokół Telnet oraz WEB, zapewniając tym samym bezpieczne zarządzanie siecią. DAI (Dynamic ARP Inspection) jest funkcją bezpieczeństwa, która autoryzuje pakiety ARP (Address Resolution Protocol) w sieci. DAI pozwala administratorowi na przechwycenie, zarejestrowanie oraz odrzucenie pakietów ARP z nieprawidłowym adresem MAC do odpowiedniego adresu IP. Proste zarządzanie Standardowy interfejs Command Line Interface (CLI), do którego dostęp można uzyskać z poziomu portu konsoli lub protokołu Telnet, zapewnia dogodny interfejs oraz zestaw komend który pozwala użytkownikom na ustawienie przałącznika. IP Source Guard włączony w porcie trunk z dużą liczbą VLAN ów, które maja aktywny DHCP, zapobiega wyczerpaniu się ACL DHCP Option 82 sprawia, że urządzenie dodaje informacje do próśb o konfigurację TCP/IP które odsyła do serwera DHCP

4 Model EE-4212 EE-4212-P EE-4228 EE-4228-P Porty RJ-45 10/100/ RJ-45 10/100/1000 Porty Uplink X 2 X X SFP Porty Uplink PoE RJ-45 Port konsoli O O O O Wydajność Możliwość przełączania 24Gb/s 24Gb/s 56Gb/s 56Gb/s PoE Właściwości mechaniczne Szybkość przekazywania 17.9M/s 17.9M/s 41.7M/s 41.7M/s Flash 32M 32M 32M 32M DRAM 128M 128M 128M 128M Tablica adresów MAC 16K 16K 16K 16K Jumbo Frames 13K 13K 13K 13K Auto-negocjacja, Auto- MDI/MDIX Wsparcie na wszystkich gigabitowych portach zgodne z IEEE 802.3af PoE+ zgodne z IEEE 802.3at Auto wyłączenie po przekroczeniu budżetu mocy Dynamiczny przydział mocy O O O O Budżet mocy PoE X 150W X 400W Przestrzeń stelażowa Wymiary (Sz x Gł x Wys) cm 18 x x x 20.3 x x 22 x x 22 x 4.4 Waga 0.7kg 2.3kg 2.16kg 3.13kg Zasilanie VAC, 50/60Hz O O O O Parametry dotyczące środowiska pracy Kompatybilność elektromagnet. Maksymalny pobór mocy (W) 9,1W 189W 17,2W 460W Temperatura pracy 0C do 50C 0C do 50C 0C do 50C0C do 50C Temperatura przechowywania Wilgotność pracy (bez kondensacji) Wilgotność przechowywania (bez kondensacji) -40C do 70C -40C do 70C -40C do 70C -40C do 70C 10% do 90% 10% do 90% 10% do 90% 10% do 90% 10% do 90% 10% do 90% 10% do 90% 10% do 90% WEEE O O O O RoHS O O O O Filtr przeciwprzepieciowy 4KV 2KV 4KV 2KV FCC klasa A O O O O CE O O O O Wymogi bezpieczeństwa: CB Wymogi bezpieczeństwa: UL O O O O O O O O

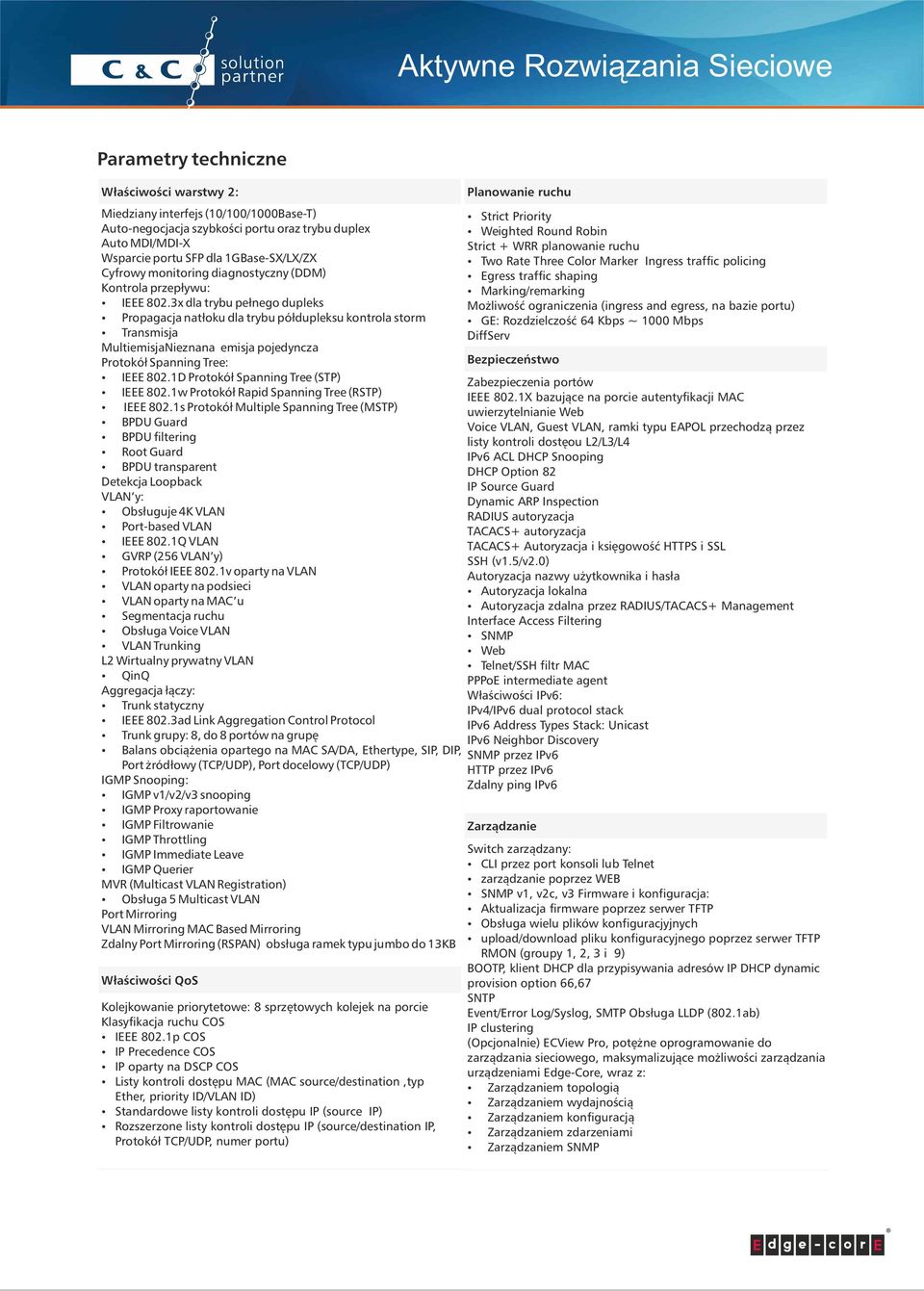

5 Parametry techniczne Właściwości warstwy 2: Miedziany interfejs (10/100/1000Base-T) Auto-negocjacja szybkości portu oraz trybu duplex Auto MDI/MDI-X Wsparcie portu SFP dla 1GBase-SX/LX/ZX Cyfrowy monitoring diagnostyczny (DDM) Kontrola przepływu: IEEE 802.3x dla trybu pełnego dupleks Propagacja natłoku dla trybu półdupleksu kontrola storm Transmisja MultiemisjaNieznana emisja pojedyncza Protokół Spanning Tree: IEEE 802.1D Protokół Spanning Tree (STP) IEEE 802.1w Protokół Rapid Spanning Tree (RSTP) IEEE 802.1s Protokół Multiple Spanning Tree (MSTP) BPDU Guard BPDU filtering Root Guard BPDU transparent Detekcja Loopback VLAN y: Obsługuje 4K VLAN Port-based VLAN IEEE 802.1Q VLAN GVRP (256 VLAN y) Protokół IEEE 802.1v oparty na VLAN VLAN oparty na podsieci VLAN oparty na MAC u Segmentacja ruchu Obsługa Voice VLAN VLAN Trunking L2 Wirtualny prywatny VLAN QinQ Aggregacja łączy: Trunk statyczny IEEE 802.3ad Link Aggregation Control Protocol Trunk grupy: 8, do 8 portów na grupę Balans obciążenia opartego na MAC SA/DA, Ethertype, SIP, DIP, Port żródłowy (TCP/UDP), Port docelowy (TCP/UDP) IGMP Snooping: IGMP v1/v2/v3 snooping IGMP Proxy raportowanie IGMP Filtrowanie IGMP Throttling IGMP Immediate Leave IGMP Querier MVR (Multicast VLAN Registration) Obsługa 5 Multicast VLAN Port Mirroring VLAN Mirroring MAC Based Mirroring Zdalny Port Mirroring (RSPAN) obsługa ramek typu jumbo do 13KB Właściwości QoS Kolejkowanie priorytetowe: 8 sprzętowych kolejek na porcie Klasyfikacja ruchu COS IEEE 802.1p COS IP Precedence COS IP oparty na DSCP COS Listy kontroli dostępu MAC (MAC source/destination,typ Ether, priority ID/VLAN ID) Standardowe listy kontroli dostępu IP (source IP) Rozszerzone listy kontroli dostępu IP (source/destination IP, Protokół TCP/UDP, numer portu) Planowanie ruchu Strict Priority Weighted Round Robin Strict + WRR planowanie ruchu Two Rate Three Color Marker Ingress traffic policing Egress traffic shaping Marking/remarking Możliwość ograniczenia (ingress and egress, na bazie portu) GE: Rozdzielczość 64 Kbps ~ 1000 Mbps DiffServ Bezpieczeństwo Zabezpieczenia portów IEEE 802.1X bazujące na porcie autentyfikacji MAC uwierzytelnianie Web Voice VLAN, Guest VLAN, ramki typu EAPOL przechodzą przez listy kontroli dostęou L2/L3/L4 IPv6 ACL DHCP Snooping DHCP Option 82 IP Source Guard Dynamic ARP Inspection RADIUS autoryzacja TACACS+ autoryzacja TACACS+ Autoryzacja i księgowość HTTPS i SSL SSH (v1.5/v2.0) Autoryzacja nazwy użytkownika i hasła Autoryzacja lokalna Autoryzacja zdalna przez RADIUS/TACACS+ Management Interface Access Filtering SNMP Web Telnet/SSH filtr MAC PPPoE intermediate agent Właściwości IPv6: IPv4/IPv6 dual protocol stack IPv6 Address Types Stack: Unicast IPv6 Neighbor Discovery SNMP przez IPv6 HTTP przez IPv6 Zdalny ping IPv6 Zarządzanie Switch zarządzany: CLI przez port konsoli lub Telnet zarządzanie poprzez WEB SNMP v1, v2c, v3 Firmware i konfiguracja: Aktualizacja firmware poprzez serwer TFTP Obsługa wielu plików konfiguracjyjnych upload/download pliku konfiguracyjnego poprzez serwer TFTP RMON (groupy 1, 2, 3 i 9) BOOTP, klient DHCP dla przypisywania adresów IP DHCP dynamic provision option 66,67 SNTP Event/Error Log/Syslog, SMTP Obsługa LLDP (802.1ab) IP clustering (Opcjonalnie) ECView Pro, potężne oprogramowanie do zarządzania sieciowego, maksymalizujące możliwości zarządzania urządzeniami Edge-Core, wraz z: Zarządzaniem topologią Zarządzaniem wydajnością Zarządzaniem konfiguracją Zarządzaniem zdarzeniami Zarządzaniem SNMP

6 Bezpieczeństwo UL(CSA NO & UL ) CB (IEC ) Gwarancja Ograniczona wieczysta gwarancja (świadczona max 5 lat po zakończeniu produkcji danego modelu) Akcesoria dodatkowe EE-1044 EE-1045 EE-1044-DDM EE-1045-DDM EE-1046 EE-1047 ECView PRO 1000BASE-SX Multi mode SFP transceiver, up to 500m (850nm) 1000BASE-LX Single mode SFP transceiver, up to 10Km (1310nm) 1000BASE-SX Multi mode SFP transceiver, up to 500m (850nm) with DDM 1000BASE-LX Single mode SFP transceiver, up to 10Km (1310nm) with DDM 1000BASE-LHX Single mode SFP transceiver, up to 40Km (1310nm) 1000BASE-ZX Single mode SFP transceiver, up to 80Km (1550nm) ECView Pro Network Management Software ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Malinowa Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
