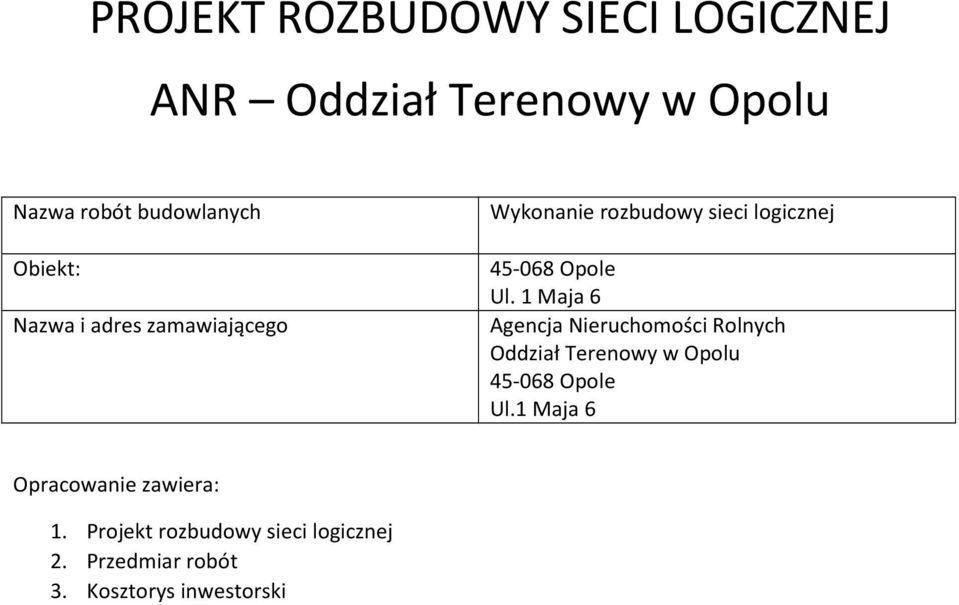

1 PROJEKT ROZBUDOWY SIECI LOGICZNEJ ANR Oddział Terenowy w Opolu Nazwa robót budowlanych Obiekt: Nazwa i adres zamawiającego Wykonanie rozbudowy sieci logicznej Opole Ul. 1 Maja 6 Agencja Nieruchomości Rolnych Oddział Terenowy w Opolu Opole Ul.1 Maja 6 Opracowanie zawiera: 1. Projekt rozbudowy sieci logicznej 2. Przedmiar robót 3. Kosztorys inwestorski

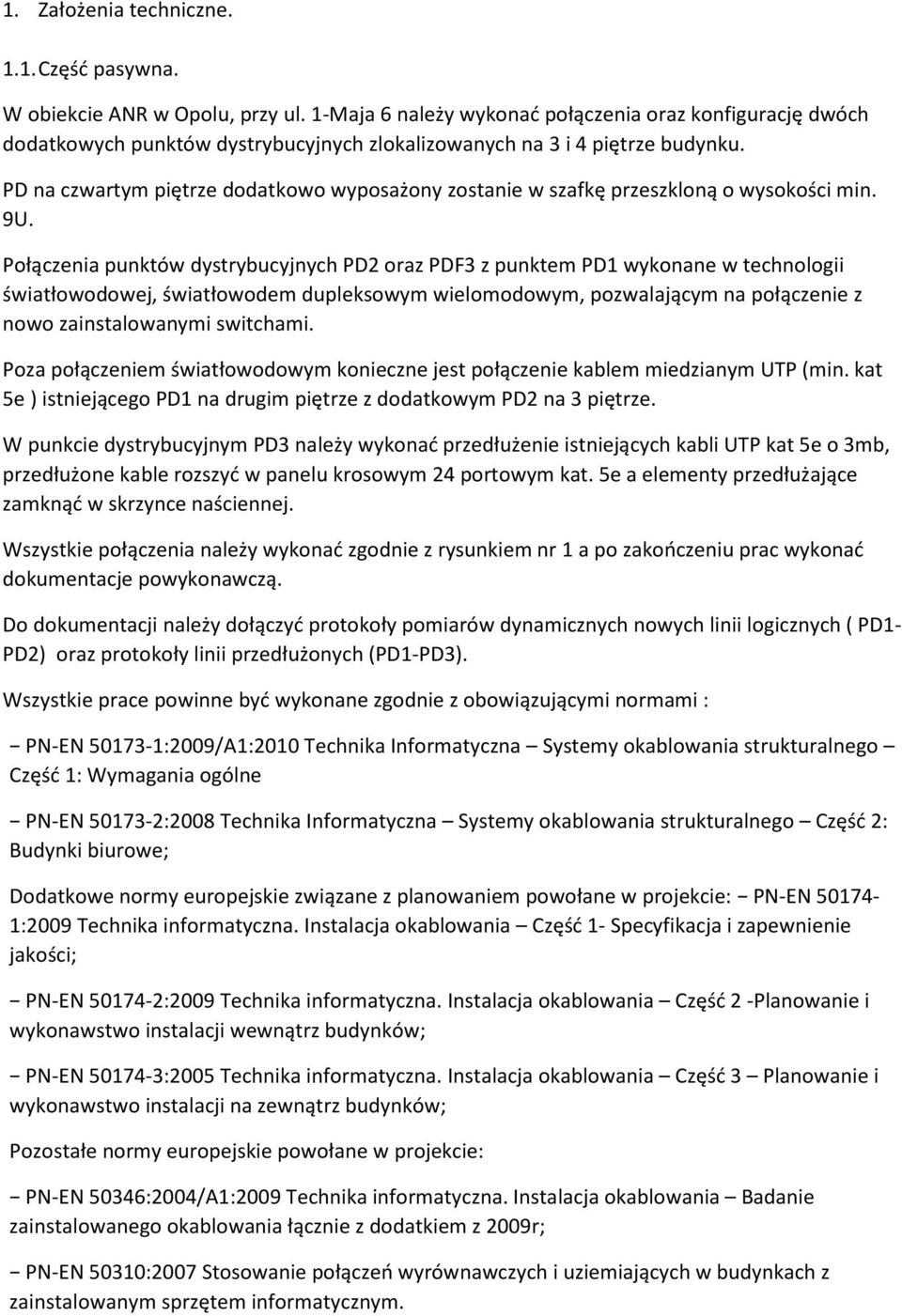

2 1. Założenia techniczne Część pasywna. W obiekcie ANR w Opolu, przy ul. 1-Maja 6 należy wykonać połączenia oraz konfigurację dwóch dodatkowych punktów dystrybucyjnych zlokalizowanych na 3 i 4 piętrze budynku. PD na czwartym piętrze dodatkowo wyposażony zostanie w szafkę przeszkloną o wysokości min. 9U. Połączenia punktów dystrybucyjnych PD2 oraz PDF3 z punktem PD1 wykonane w technologii światłowodowej, światłowodem dupleksowym wielomodowym, pozwalającym na połączenie z nowo zainstalowanymi switchami. Poza połączeniem światłowodowym konieczne jest połączenie kablem miedzianym UTP (min. kat 5e ) istniejącego PD1 na drugim piętrze z dodatkowym PD2 na 3 piętrze. W punkcie dystrybucyjnym PD3 należy wykonać przedłużenie istniejących kabli UTP kat 5e o 3mb, przedłużone kable rozszyć w panelu krosowym 24 portowym kat. 5e a elementy przedłużające zamknąć w skrzynce naściennej. Wszystkie połączenia należy wykonać zgodnie z rysunkiem nr 1 a po zakończeniu prac wykonać dokumentacje powykonawczą. Do dokumentacji należy dołączyć protokoły pomiarów dynamicznych nowych linii logicznych ( PD1- PD2) oraz protokoły linii przedłużonych (PD1-PD3). Wszystkie prace powinne być wykonane zgodnie z obowiązującymi normami : PN-EN :2009/A1:2010 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne PN-EN :2008 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; Dodatkowe normy europejskie związane z planowaniem powołane w projekcie: PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 1- Specyfikacja i zapewnienie jakości; PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 2 -Planowanie i wykonawstwo instalacji wewnątrz budynków; PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; Pozostałe normy europejskie powołane w projekcie: PN-EN 50346:2004/A1:2009 Technika informatyczna. Instalacja okablowania Badanie zainstalowanego okablowania łącznie z dodatkiem z 2009r; PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym.

3 1.2. Eementy pasywne. Do wykonania połączeń w sieci LAN należy użyć elementów jak w tabeli 1. Tabela 1. Elementy pasywne sieci logicznej. Lp. Nazwa Ilość 1 Światłowód dupleksowy MM / 50 1 x 20 mb /LC-LC 20 mb 2 Światłowód dupleksowy MM / 50 1 x 30 mb /LC-LC 30 mb 3 Koryta kablowe 15 60x40 35 mb 4 Kabel UTP kat 5e 252 mb 5 Zamykana skrzynka naścienna na elementy przedłużenia kabli. 1 szt 6 Elementy przedłużenia kabli kat. 5e (PD3) 24 szt 7 Panel krosowy 24 kat. 5e 3 szt 8 Kable krosowe kat. 5e - 1m 24 szt 9 Kable krosowe kat. 5e - 2mb 30 szt 10 Kable krosowe kat. 5e - 3 mb 10 szt 11 Kable krosowe kat. 5e - 5 mb 10 szt 12 Szafka naścienna 9U 1 szt 1.3. Elementy aktywne Tabela 2. Elementy aktywne sieci logicznej. 1 Zarządzalny switch 48 portowy 48 x RJ45 + x 2 SFP 1 2 Zarządzalny switch min. 12 portowy - 6 x RJ45 + x 6 SFP 1 3 Moduły minigbic 1000Mb/s 4

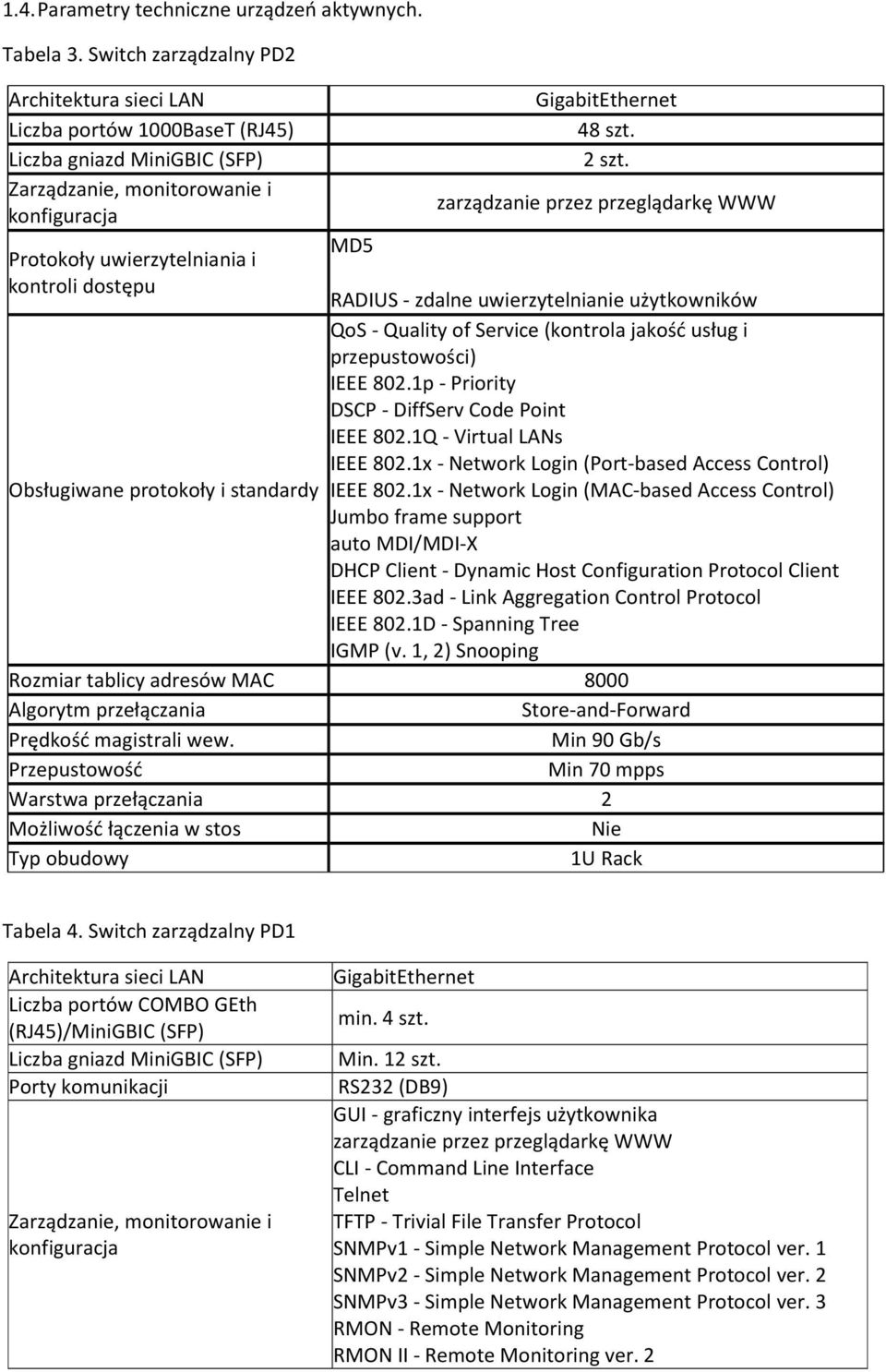

4 1.4. Parametry techniczne urządzeń aktywnych. Tabela 3. Switch zarządzalny PD2 Architektura sieci LAN GigabitEthernet Liczba portów 1000BaseT (RJ45) 48 szt. Liczba gniazd MiniGBIC (SFP) 2 szt. Zarządzanie, monitorowanie i zarządzanie przez przeglądarkę WWW konfiguracja MD5 Protokoły uwierzytelniania i kontroli dostępu RADIUS - zdalne uwierzytelnianie użytkowników QoS - Quality of Service (kontrola jakość usług i przepustowości) IEEE 802.1p - Priority DSCP - DiffServ Code Point IEEE 802.1Q - Virtual LANs IEEE 802.1x - Network Login (Port-based Access Control) Obsługiwane protokoły i standardy IEEE 802.1x - Network Login (MAC-based Access Control) Jumbo frame support auto MDI/MDI-X DHCP Client - Dynamic Host Configuration Protocol Client IEEE 802.3ad - Link Aggregation Control Protocol IEEE 802.1D - Spanning Tree IGMP (v. 1, 2) Snooping Rozmiar tablicy adresów MAC 8000 Algorytm przełączania Store-and-Forward Prędkość magistrali wew. Min 90 Gb/s Przepustowość Min 70 mpps Warstwa przełączania 2 Możliwość łączenia w stos Nie Typ obudowy 1U Rack Tabela 4. Switch zarządzalny PD1 Architektura sieci LAN Liczba portów COMBO GEth (RJ45)/MiniGBIC (SFP) Liczba gniazd MiniGBIC (SFP) Porty komunikacji Zarządzanie, monitorowanie i konfiguracja GigabitEthernet min. 4 szt. Min. 12 szt. RS232 (DB9) GUI - graficzny interfejs użytkownika zarządzanie przez przeglądarkę WWW CLI - Command Line Interface Telnet TFTP - Trivial File Transfer Protocol SNMPv1 - Simple Network Management Protocol ver. 1 SNMPv2 - Simple Network Management Protocol ver. 2 SNMPv3 - Simple Network Management Protocol ver. 3 RMON - Remote Monitoring RMON II - Remote Monitoring ver. 2

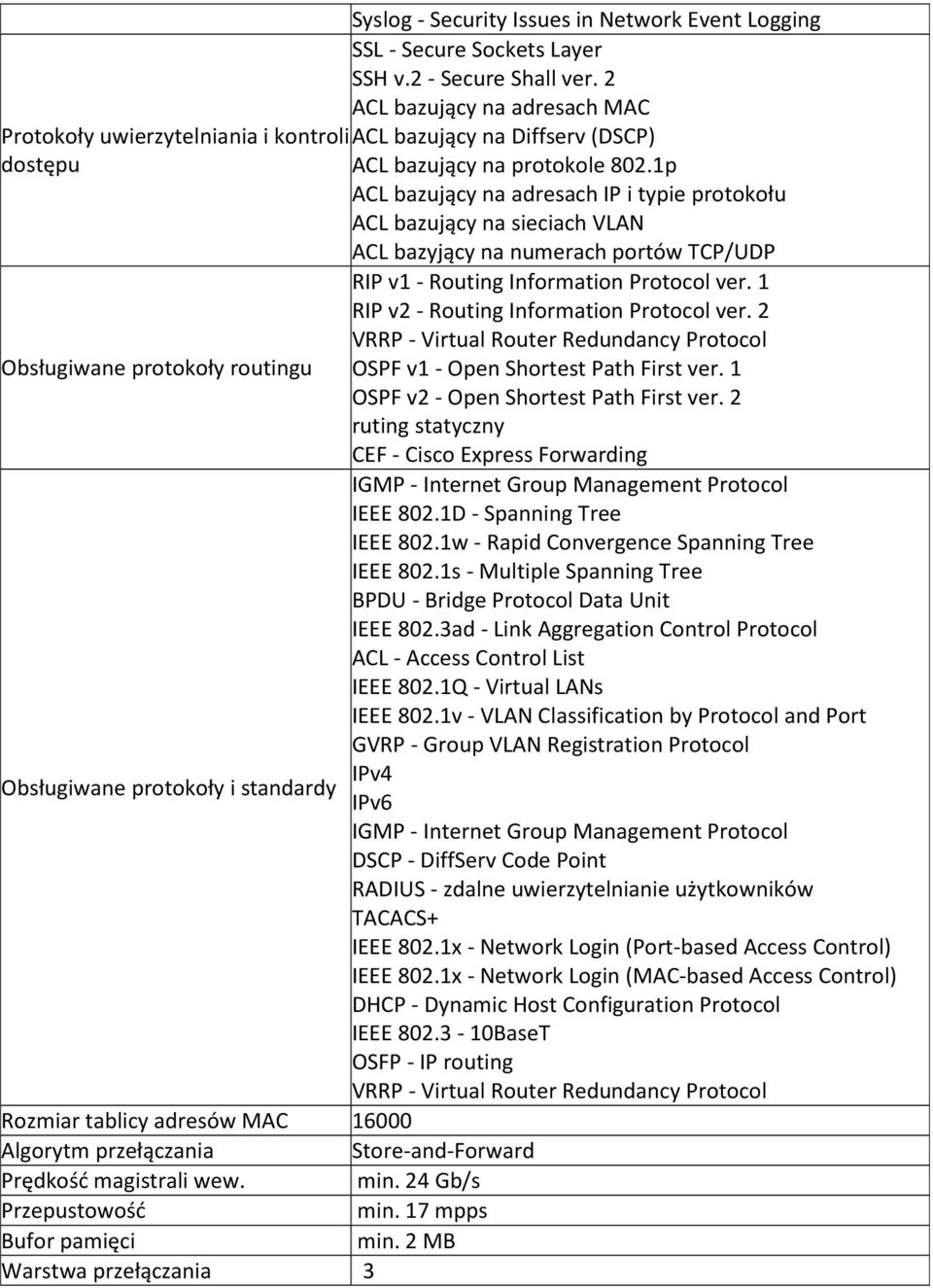

5 Syslog - Security Issues in Network Event Logging SSL - Secure Sockets Layer SSH v.2 - Secure Shall ver. 2 ACL bazujący na adresach MAC Protokoły uwierzytelniania i kontroli ACL bazujący na Diffserv (DSCP) dostępu ACL bazujący na protokole 802.1p ACL bazujący na adresach IP i typie protokołu ACL bazujący na sieciach VLAN ACL bazyjący na numerach portów TCP/UDP RIP v1 - Routing Information Protocol ver. 1 RIP v2 - Routing Information Protocol ver. 2 VRRP - Virtual Router Redundancy Protocol Obsługiwane protokoły routingu OSPF v1 - Open Shortest Path First ver. 1 OSPF v2 - Open Shortest Path First ver. 2 ruting statyczny CEF - Cisco Express Forwarding IGMP - Internet Group Management Protocol IEEE 802.1D - Spanning Tree IEEE 802.1w - Rapid Convergence Spanning Tree IEEE 802.1s - Multiple Spanning Tree BPDU - Bridge Protocol Data Unit IEEE 802.3ad - Link Aggregation Control Protocol ACL - Access Control List IEEE 802.1Q - Virtual LANs IEEE 802.1v - VLAN Classification by Protocol and Port GVRP - Group VLAN Registration Protocol IPv4 Obsługiwane protokoły i standardy IPv6 IGMP - Internet Group Management Protocol DSCP - DiffServ Code Point RADIUS - zdalne uwierzytelnianie użytkowników TACACS+ IEEE 802.1x - Network Login (Port-based Access Control) IEEE 802.1x - Network Login (MAC-based Access Control) DHCP - Dynamic Host Configuration Protocol IEEE BaseT OSFP - IP routing VRRP - Virtual Router Redundancy Protocol Rozmiar tablicy adresów MAC Algorytm przełączania Store-and-Forward Prędkość magistrali wew. min. 24 Gb/s Przepustowość min. 17 mpps Bufor pamięci min. 2 MB Warstwa przełączania 3

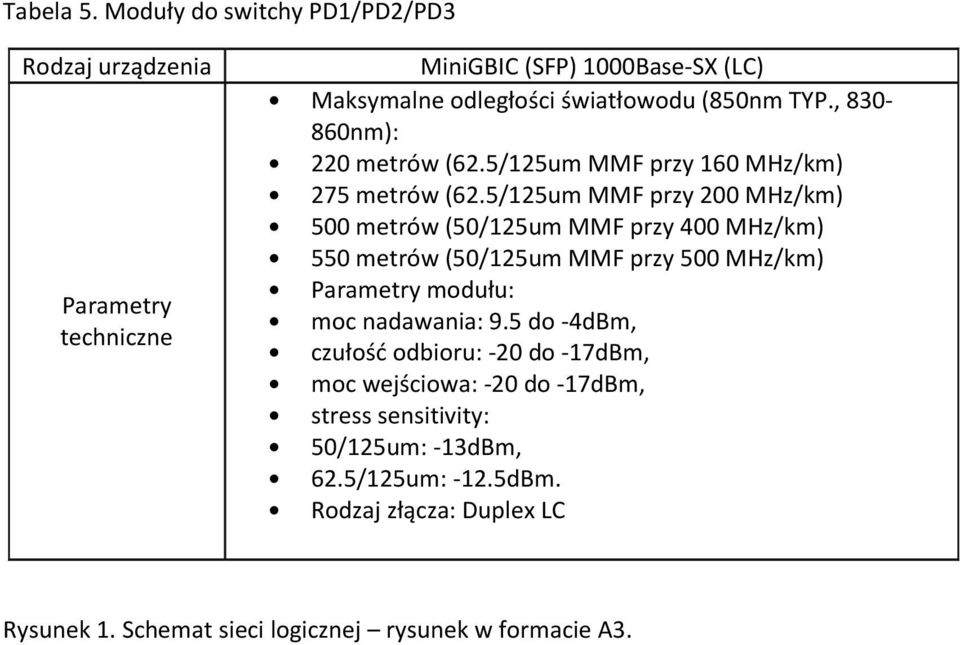

6 Tabela 5. Moduły do switchy PD1/PD2/PD3 Rodzaj urządzenia Parametry techniczne MiniGBIC (SFP) 1000Base-SX (LC) Maksymalne odległości światłowodu (850nm TYP., nm): 220 metrów (62.5/125um MMF przy 160 MHz/km) 275 metrów (62.5/125um MMF przy 200 MHz/km) 500 metrów (50/125um MMF przy 400 MHz/km) 550 metrów (50/125um MMF przy 500 MHz/km) Parametry modułu: moc nadawania: 9.5 do -4dBm, czułość odbioru: -20 do -17dBm, moc wejściowa: -20 do -17dBm, stress sensitivity: 50/125um: -13dBm, 62.5/125um: -12.5dBm. Rodzaj złącza: Duplex LC Rysunek 1. Schemat sieci logicznej rysunek w formacie A3.
