1 Systemy instalacyjne Instalacja podtynkowa Konstrukcja szkieletowa Budownictwo betonowe Obudowy montażowe Ochrona przeciwpożarowa Modernizacja Instalacja hermetyczna

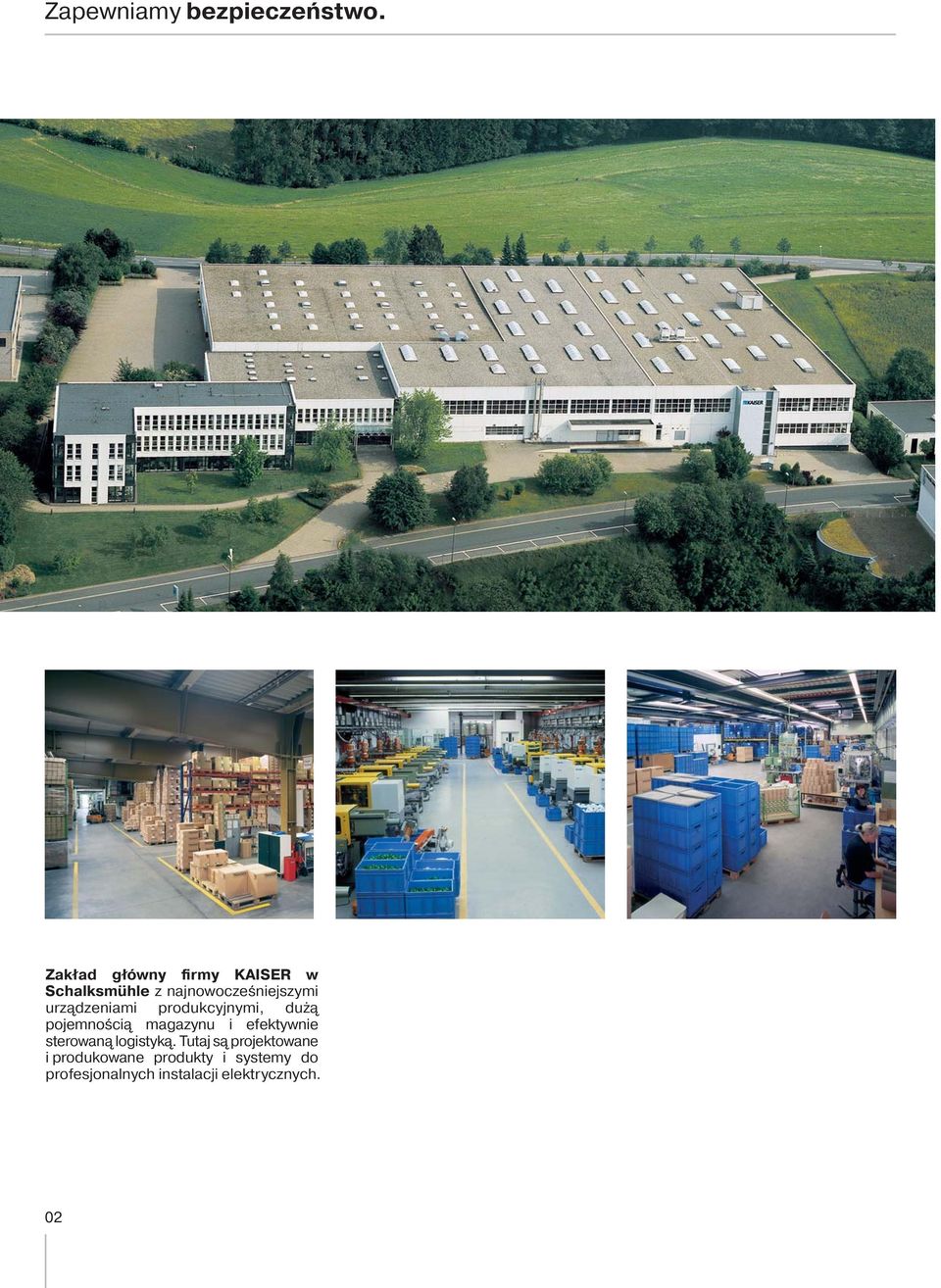

2 Zapewniamy bezpieczeństwo. Zakład główny firmy KAISER w Schalksmühle z najnowocześniejszymi urządzeniami produkcyjnymi, dużą pojemnością magazynu i efektywnie sterowaną logistyką. Tutaj są projektowane i produkowane produkty i systemy do profesjonalnych instalacji elektrycznych. 02

3 Od ponad 100 lat projektujemy i wykonujemy w zakładzie Schalksmühle w Sauerlandzie produkty do profesjonalnych instalacji elektrycznych. Firma jest dzisiaj kierowana przez trzecią generację naszej rodziny. Zabezpieczenie przyszłości zakładu, a przez to i miejsc pracy w naszej firmie i wokół niej, było i jest naszą osobistą sprawą. Odpowiednia infrastruktura tego zakładu oraz nasi przeszkoleni i doświadczeni pracownicy są gwarantem stałej, wysokiej jakości produktu, za którą jesteśmy odpowiedzialni na rynku. Nasza produkcja jest oczywiście certyfikowana zgodnie z ISO i zapewnia Państwu optymalny stosunek ceny do jakości. Innowacje, które dla Państwa rozwij amy, często stają się standardami w branży. Wyniki prac badawczorozwojowych w firmie KAISER nierzadko były normą dla wszystkich producentów. Jako partner rzemiosła i handlu elektrycznego również w przyszłości gwarantujemy Państwu przemyślane i wiodące rozwiązania, połączone z wysokiej klasy serwisem i szybką dostępnością produktów, jak przystało na dobrą markę. Dzisiaj i w przyszłości produkty KAISER stanowią podstawę dobrej instalacji. Burkard Kaiser Ulrich Kaiser 03

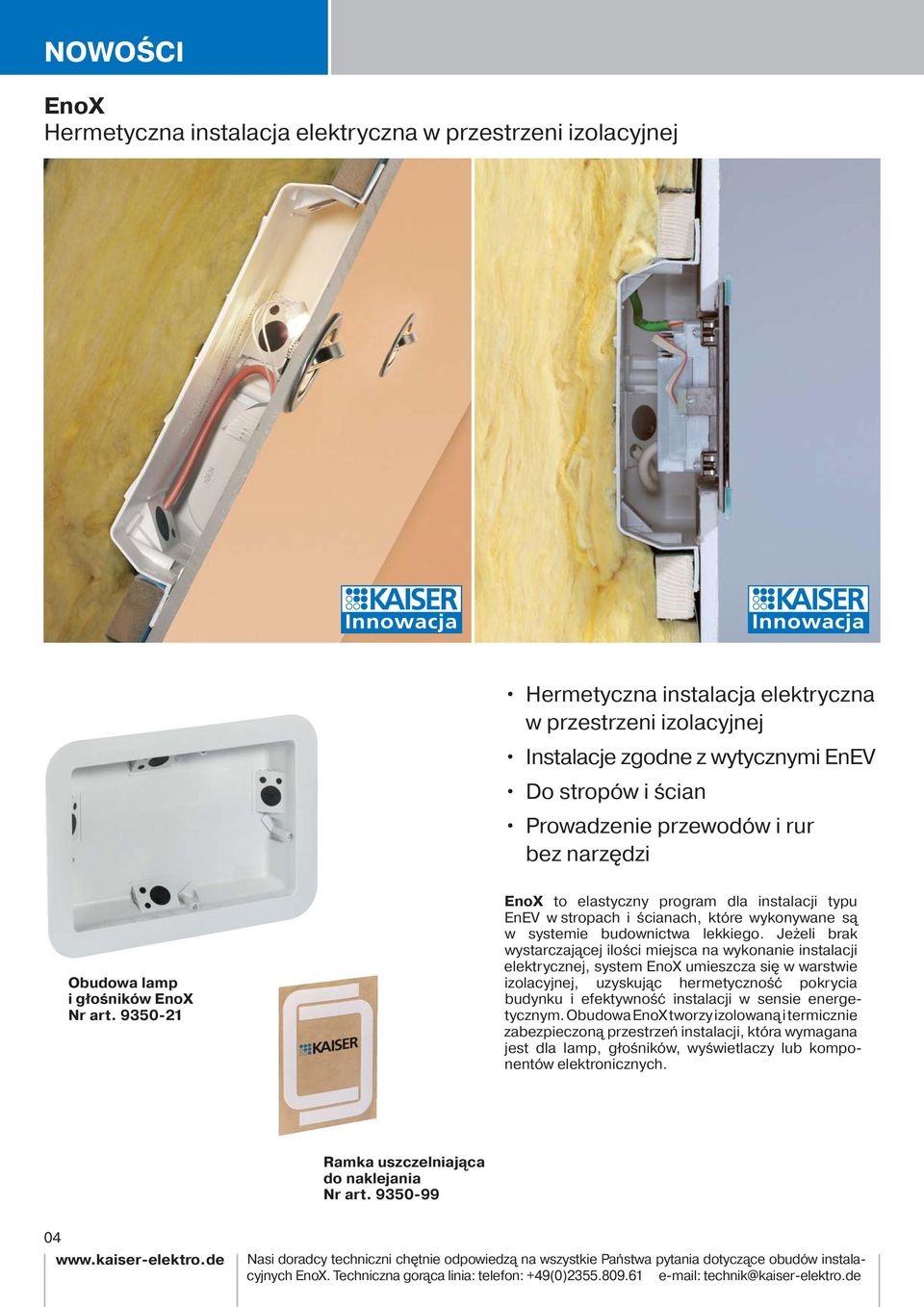

4 NOWOŚCI EnoX Hermetyczna instalacja elektryczna w przestrzeni izolacyjnej Hermetyczna instalacja elektryczna w przestrzeni izolacyjnej Instalacje zgodne z wytycznymi EnEV Do stropów i ścian Prowadzenie przewodów i rur bez narzędzi Obudowa lamp i głośników EnoX Nr art EnoX to elastyczny program dla instalacji typu EnEV w stropach i ścianach, które wykonywane są w systemie budownictwa lekkiego. Jeżeli brak wystarczającej ilości miejsca na wykonanie instalacji elektrycznej, system EnoX umieszcza się w warstwie izolacyjnej, uzyskując hermetyczność pokrycia budynku i efektywność instalacji w sensie energetycznym. Obudowa EnoX tworzy izolowaną i termicznie zabezpieczoną przestrzeń instalacji, która wymagana jest dla lamp, głośników, wyświetlaczy lub komponentów elektronicznych. Ramka uszczelniająca do naklejania Nr art Nasi doradcy techniczni chętnie odpowiedzą na wszystkie Państwa pytania dotyczące obudów instalacyjnych EnoX. Techniczna gorąca linia: telefon: +49(0) technik@kaiser-elektro.de

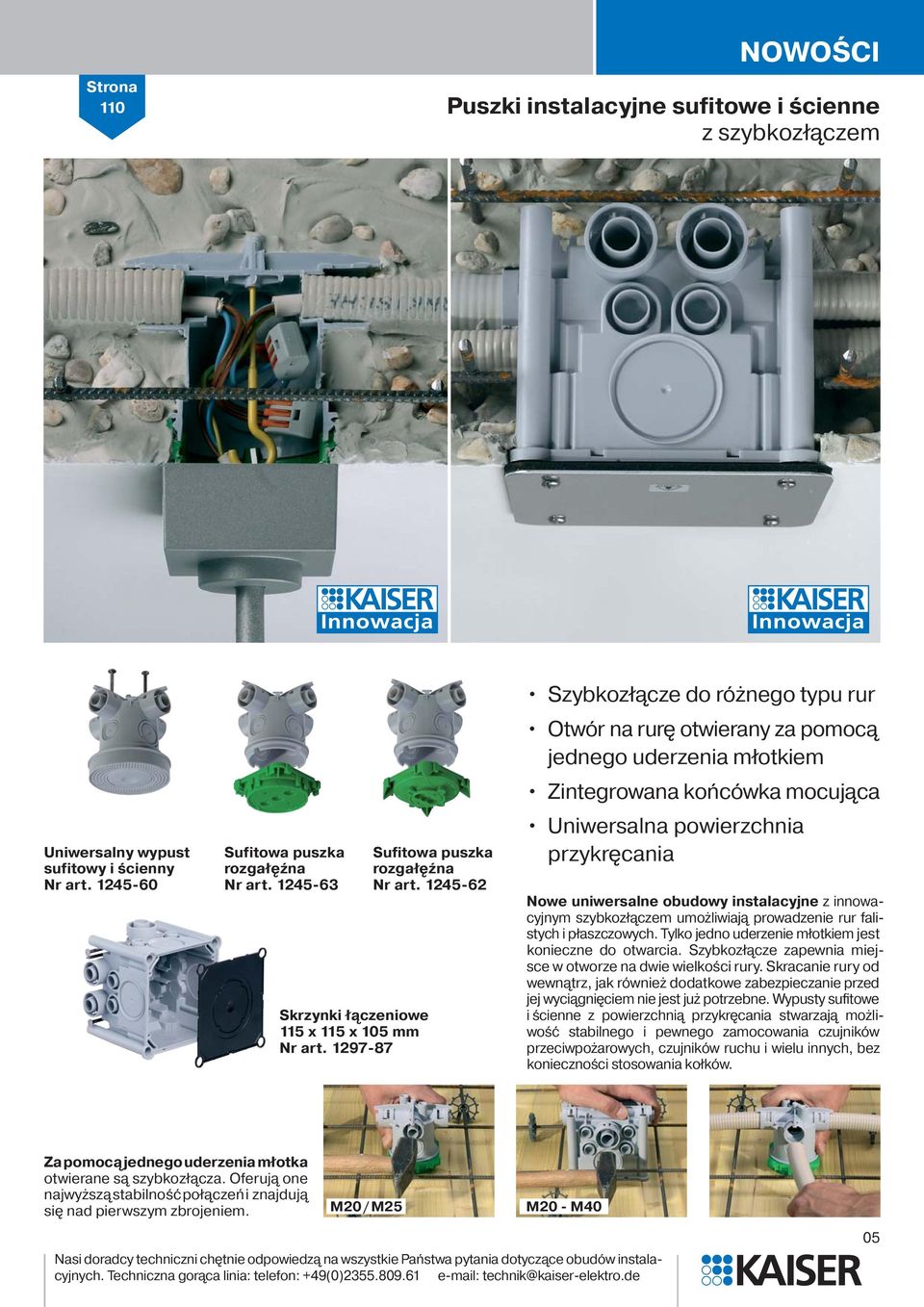

5 Strona 110 NOWOŚCI Puszki instalacyjne sufitowe i ścienne z szybkozłączem Uniwersalny wypust sufitowy i ścienny Nr art Sufitowa puszka rozgałęźna Nr art Skrzynki łączeniowe 115 x 115 x 105 mm Nr art Sufitowa puszka rozgałęźna Nr art Szybkozłącze do różnego typu rur Otwór na rurę otwierany za pomocą jednego uderzenia młotkiem Zintegrowana końcówka mocująca Uniwersalna powierzchnia przykręcania Nowe uniwersalne obudowy instalacyjne z innowacyjnym szybkozłączem umożliwiają prowadzenie rur falistych i płaszczowych. Tylko jedno uderzenie młotkiem jest konieczne do otwarcia. Szybkozłącze zapewnia miejsce w otworze na dwie wielkości rury. Skracanie rury od wewnątrz, jak również dodatkowe zabezpieczanie przed jej wyciągnięciem nie jest już potrzebne. Wypusty sufitowe i ścienne z powierzchnią przykręcania stwarzają możliwość stabilnego i pewnego zamocowania czujników przeciwpożarowych, czujników ruchu i wielu innych, bez konieczności stosowania kołków. Za pomocą jednego uderzenia młotka otwierane są szybkozłącza. Oferują one najwyższą stabilność połączeń i znajdują się nad pierwszym zbrojeniem. M20/ M25 M20 - M40 Nasi doradcy techniczni chętnie odpowiedzą na wszystkie Państwa pytania dotyczące obudów instalacyjnych. Techniczna gorąca linia: telefon: +49(0) technik@kaiser-elektro.de 05

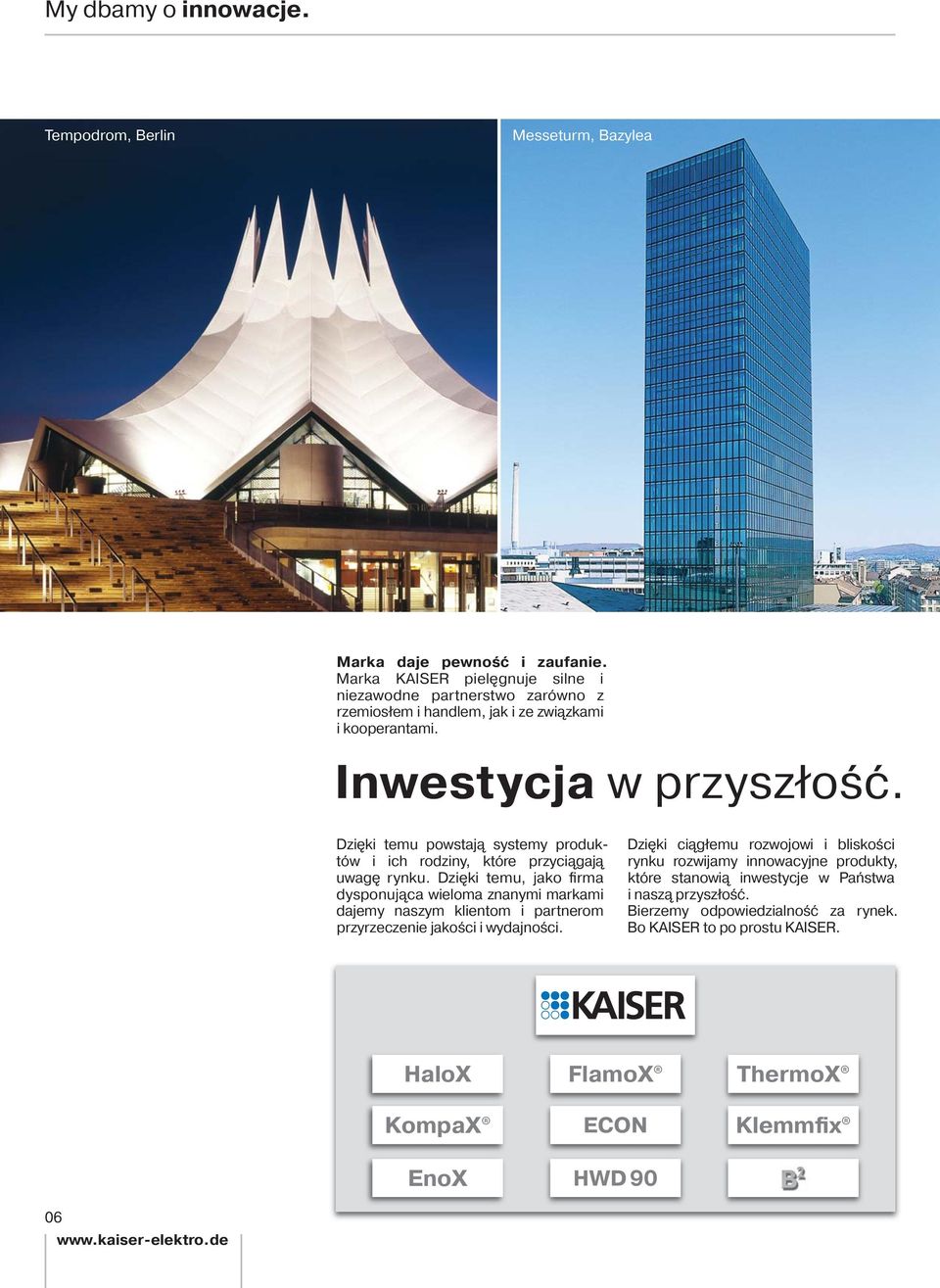

6 My dbamy o innowacje. Tempodrom, Berlin Messeturm, Bazylea Marka daje pewność i zaufanie. Marka KAISER pielęgnuje silne i niezawodne partnerstwo zarówno z rzemiosłem i handlem, jak i ze związkami i kooperantami. Inwestycja w przyszłość. Dzięki temu powstają systemy produktów i ich rodziny, które przyciągają uwagę rynku. Dzięki temu, jako firma dysponująca wieloma znanymi markami dajemy naszym klientom i partnerom przyrze czenie jakości i wydajności. Dzięki ciągłemu rozwojowi i bliskości rynku rozwij amy innowacyjne produkty, które stanowią inwestycje w Państwa i naszą przyszłość. Bierzemy odpowiedzialność za rynek. Bo KAISER to po prostu KAISER. HaloX FlamoX ThermoX KompaX ECON Klemmfix EnoX HWD

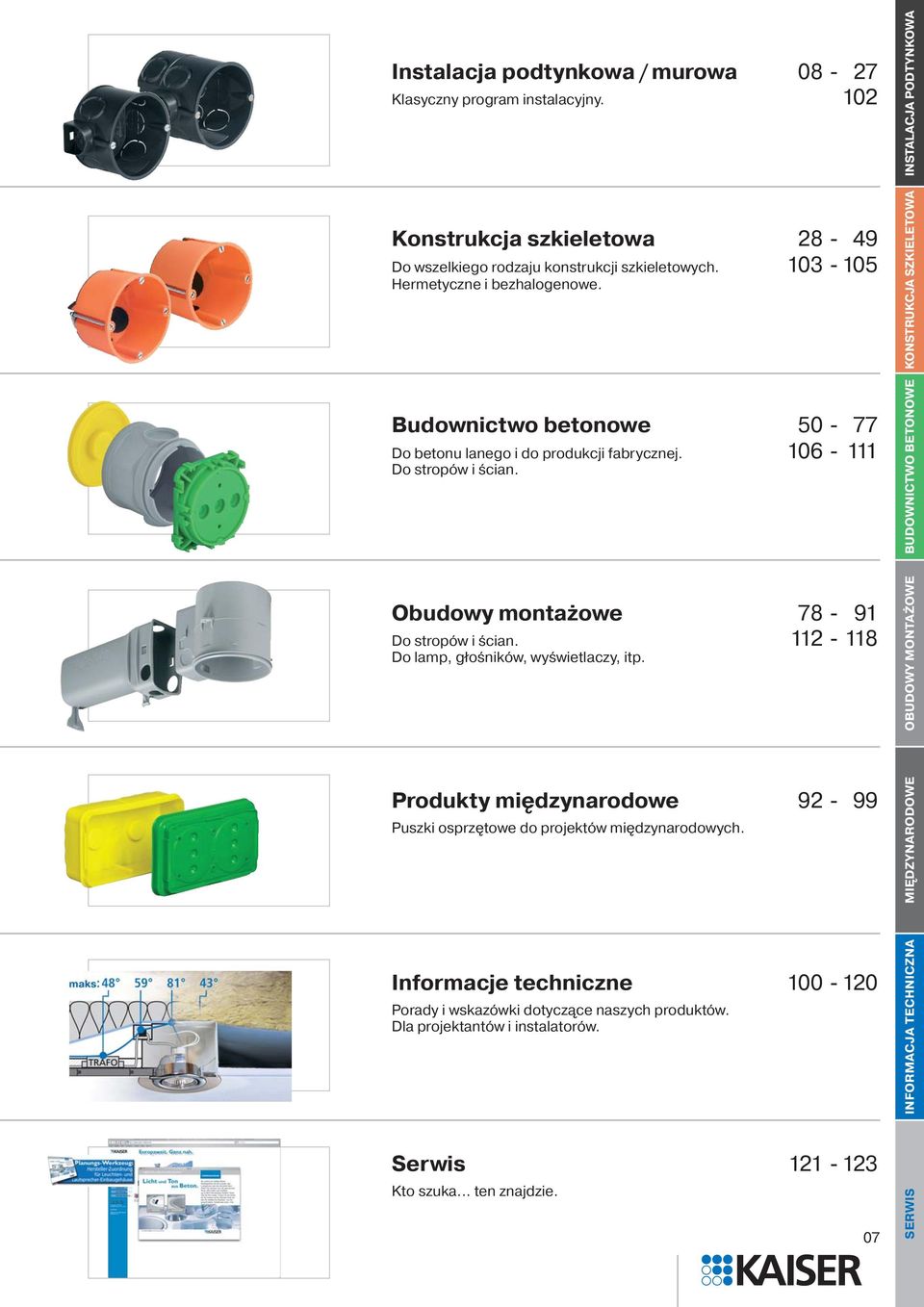

7 Instalacja podtynkowa / murowa Klasyczny program instalacyjny. 102 Konstrukcja szkieletowa Do wszelkiego rodzaju konstrukcji szkieletowych Hermetyczne i bezhalogenowe. Budownictwo betonowe Do betonu lanego i do produkcji fabrycznej Do stropów i ścian. BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA Obudowy montażowe Do stropów i ścian Do lamp, głośników, wyświetlaczy, itp. Produkty międzynarodowe Puszki osprzętowe do projektów międzynarodowych. Informacje techniczne Porady i wskazówki dotyczące naszych produktów. Dla projektantów i instalatorów. Serwis Kto szuka... ten znajdzie. 07

8 Instalacja podtynkowa i murowa 08

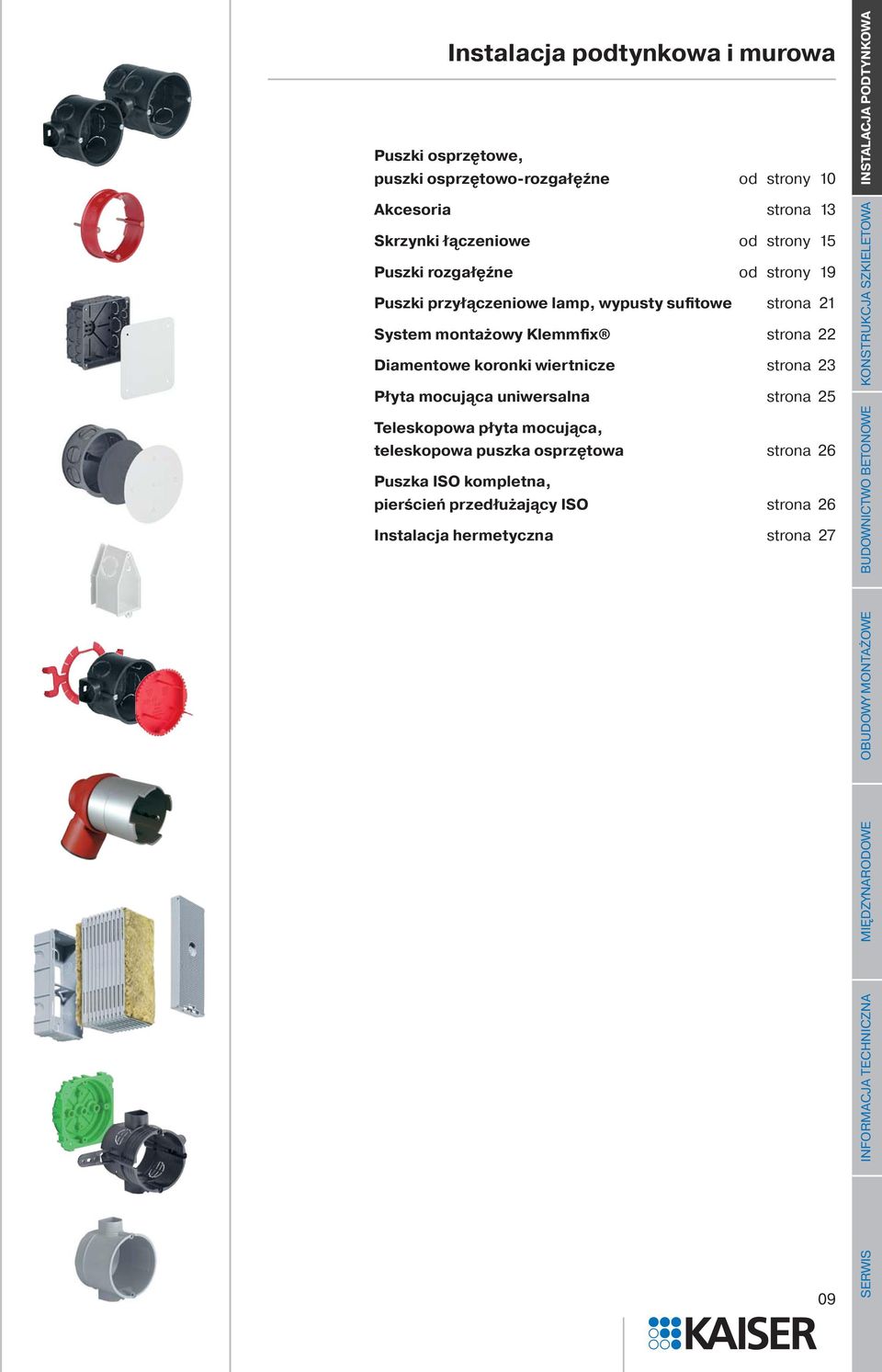

9 Instalacja podtynkowa i murowa Puszki osprzętowe, puszki osprzętowo-rozgałęźne od strony 10 Akcesoria strona 13 Skrzynki łączeniowe od strony 15 Puszki rozgałęźne od strony 19 Puszki przyłączeniowe lamp, wypusty sufitowe strona 21 System montażowy Klemmfix strona 22 Diamentowe koronki wiertnicze strona 23 Płyta mocująca uniwersalna strona 25 Teleskopowa płyta mocująca, teleskopowa puszka osprzętowa strona 26 Puszka ISO kompletna, pierścień przedłużający ISO strona 26 Instalacja hermetyczna strona 27 BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA 09

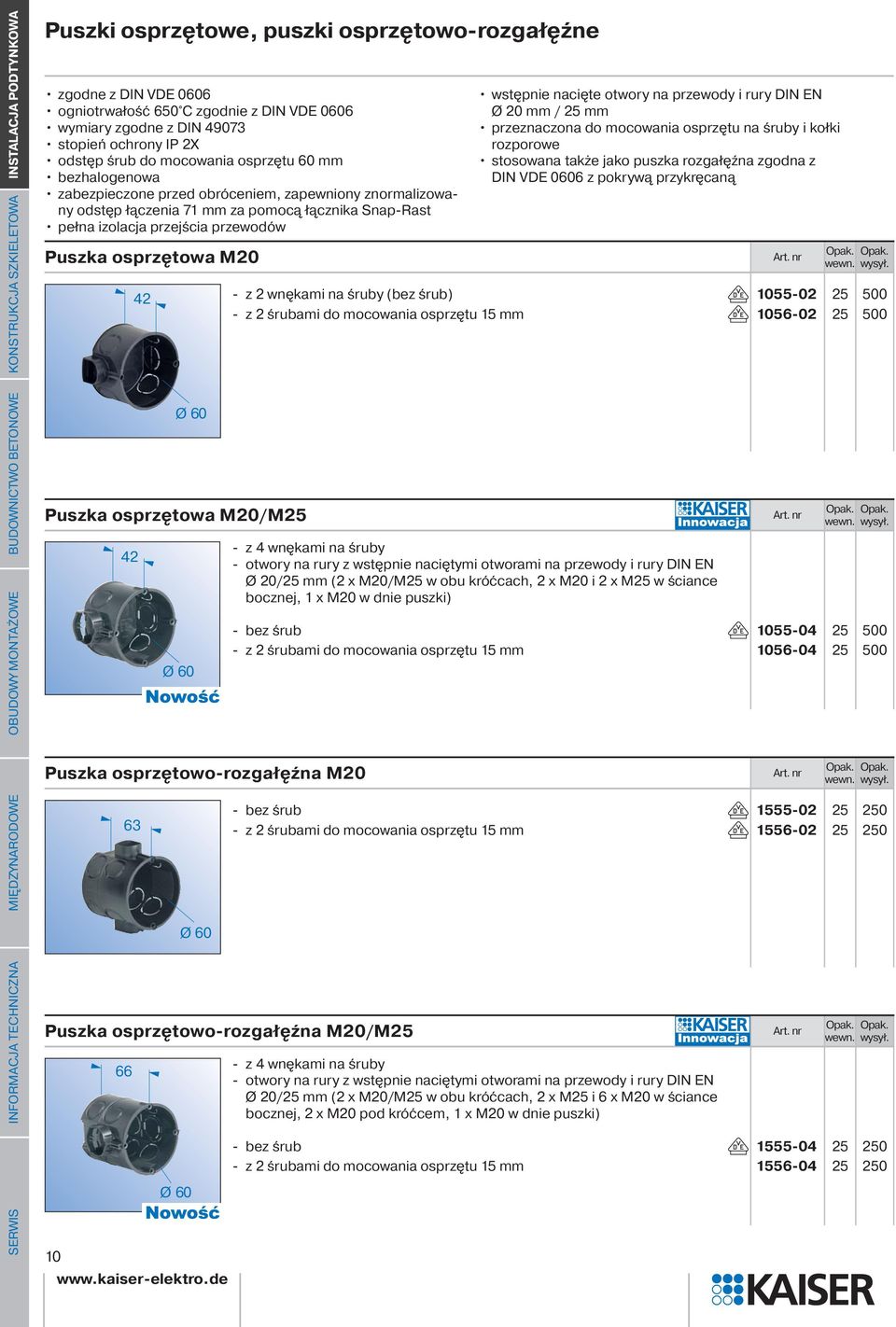

10 BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA Puszki osprzętowe, puszki osprzętowo-rozgałęźne zgodne z DIN VDE 0606 ogniotrwałość 650 C zgodnie z DIN VDE 0606 wymiary zgodne z DIN stopień ochrony IP 2X odstęp śrub do mocowania osprzętu 60 mm bezhalogenowa zabezpieczone przed obróceniem, zapewniony znormalizowany odstęp łączenia 71 mm za pomocą łącznika Snap-Rast pełna izolacja przejścia przewodów Puszka osprzętowa M20 42 Ø60 Puszka osprzętowa M20/M25 42 Ø60 Puszka osprzętowo-rozgałęźna M20 63 Ø 60 Puszka osprzętowo-rozgałęźna M20/M25 66 Ø wstępnie nacięte otwory na przewody i rury DIN EN Ø 20 mm / 25 mm przeznaczona do mocowania osprzętu na śruby i kołki rozporowe stosowana także jako puszka rozgałęźna zgodna z DIN VDE 0606 z pokrywą przykręcaną - z 2 wnękami na śruby (bez śrub) z 2 śrubami do mocowania osprzętu 15 mm z 4 wnękami na śruby - otwory na rury z wstępnie naciętymi otworami na przewody i rury DIN EN Ø 20/25 mm (2 x M20/M25 w obu króćcach, 2 x M20 i 2 x M25 w ściance bocznej, 1 x M20 w dnie puszki) - bez śrub z 2 śrubami do mocowania osprzętu 15 mm bez śrub z 2 śrubami do mocowania osprzętu 15 mm z 4 wnękami na śruby - otwory na rury z wstępnie naciętymi otworami na przewody i rury DIN EN Ø 20/25 mm (2 x M20/M25 w obu króćcach, 2 x M25 i 6 x M20 w ściance bocznej, 2 x M20 pod króćcem, 1 x M20 w dnie puszki) - bez śrub z 2 śrubami do mocowania osprzętu 15 mm

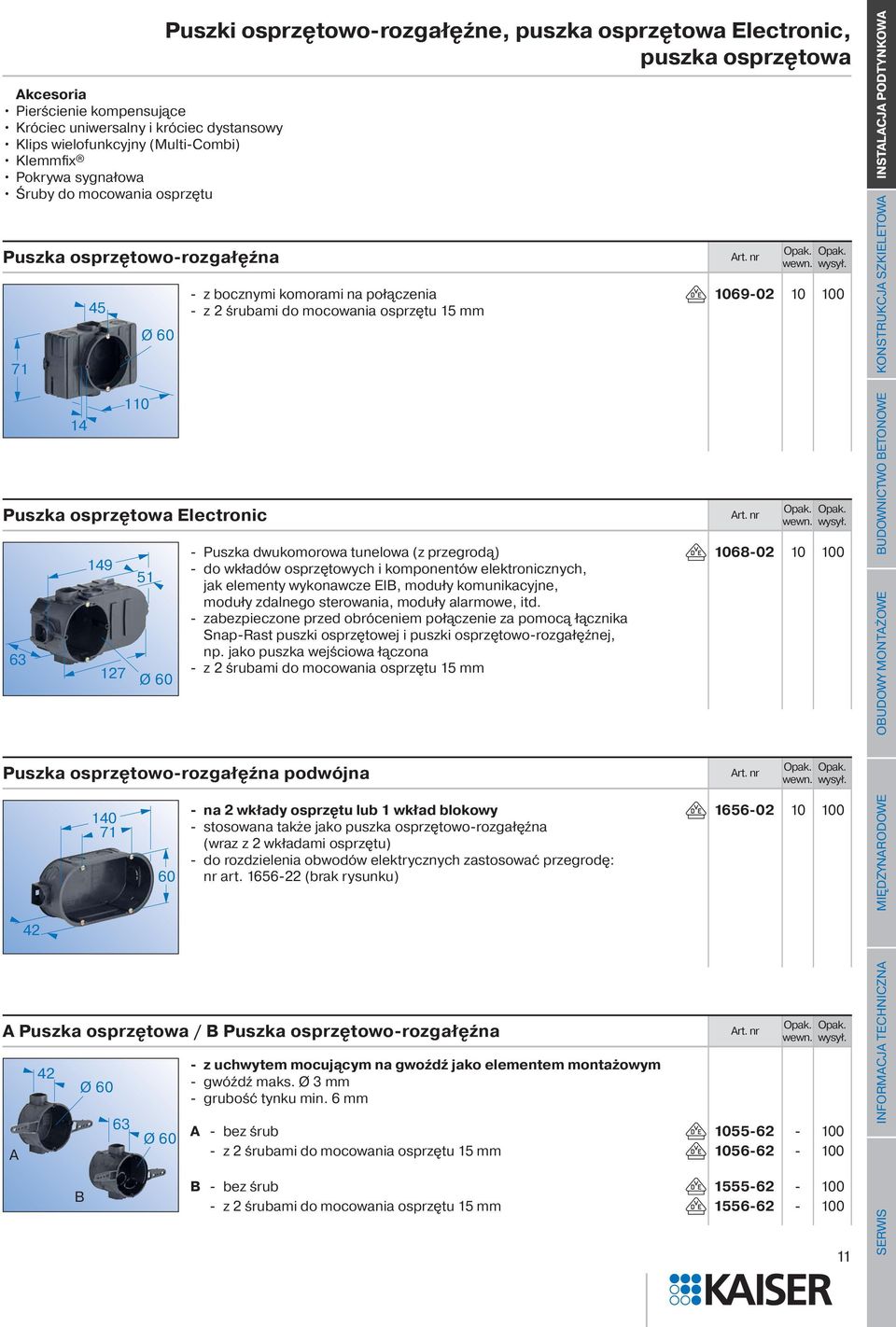

11 Akcesoria Pierścienie kompensujące Króciec uniwersalny i króciec dystansowy Klips wielofunkcyjny (Multi-Combi) Klemmfix Pokrywa sygnałowa Śruby do mocowania osprzętu Puszka osprzętowo-rozgałęźna Ø60 Puszka osprzętowa Electronic Ø60 Puszki osprzętowo-rozgałęźne, puszka osprzętowa Electronic, puszka osprzętowa - z bocznymi komorami na połączenia - z 2 śrubami do mocowania osprzętu 15 mm Puszka osprzętowo-rozgałęźna podwójna Puszka dwukomorowa tunelowa (z przegrodą) - do wkładów osprzętowych i komponentów elektronicznych, jak elementy wykonawcze EIB, moduły komunikacyjne, moduły zdalnego sterowania, moduły alarmowe, itd. - zabezpieczone przed obróceniem połączenie za pomocą łącznika Snap-Rast puszki osprzętowej i puszki osprzętowo-rozgałęźnej, np. jako puszka wejściowa łączona - z 2 śrubami do mocowania osprzętu 15 mm - na 2 wkłady osprzętu lub 1 wkład blokowy - stosowana także jako puszka osprzętowo-rozgałęźna (wraz z 2 wkładami osprzętu) - do rozdzielenia obwodów elektrycznych zastosować przegrodę: nr art (brak rysunku) A Puszka osprzętowa / B Puszka osprzętowo-rozgałęźna A 42 B Ø60 63 Ø60 - z uchwytem mocującym na gwoźdź jako elementem montażowym - gwóźdź maks. Ø 3 mm - grubość tynku min. 6 mm A - bez śrub z 2 śrubami do mocowania osprzętu 15 mm B - bez śrub z 2 śrubami do mocowania osprzętu 15 mm BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA

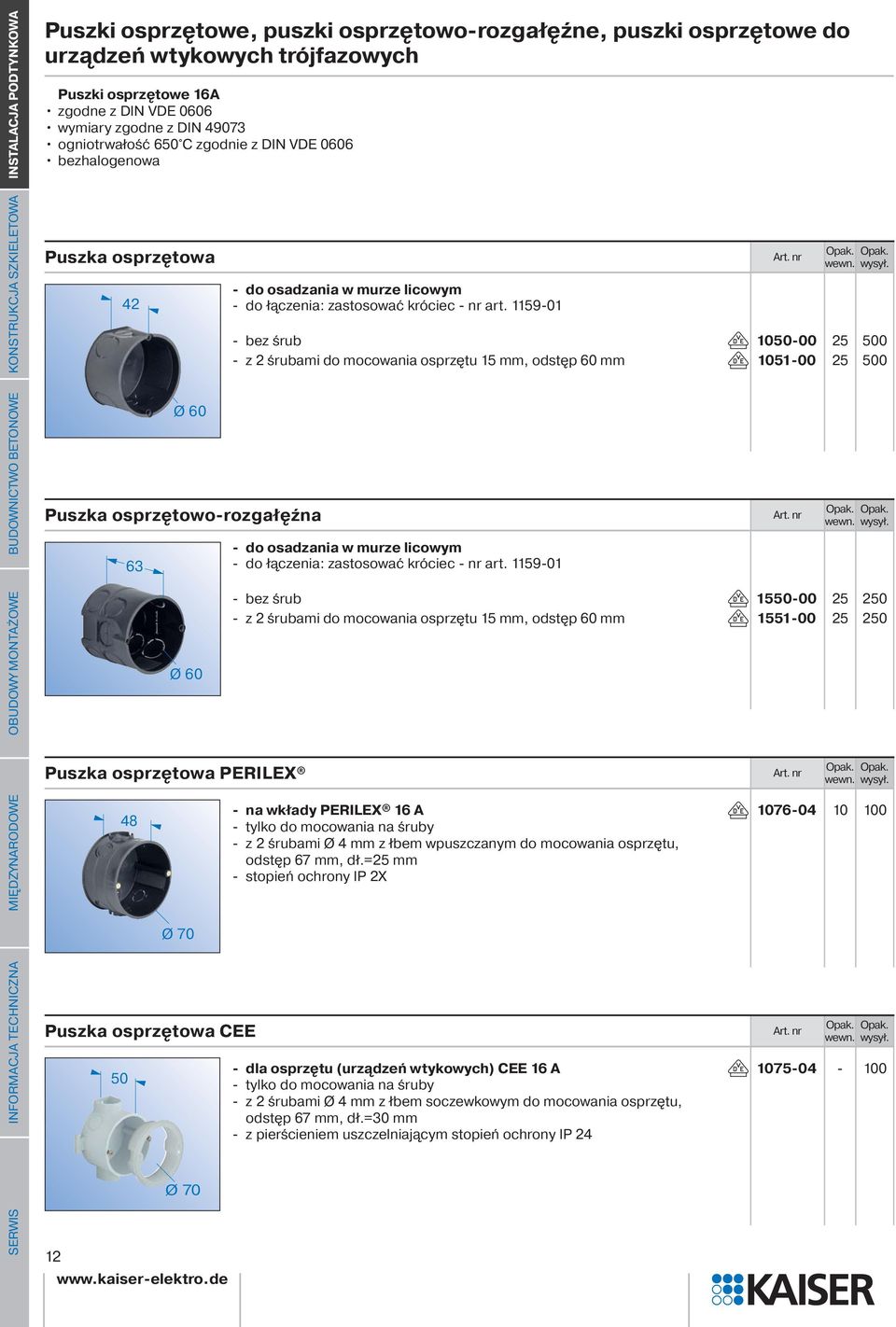

12 BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA Puszki osprzętowe, puszki osprzętowo-rozgałęźne, puszki osprzętowe do urządzeń wtykowych trójfazowych Puszki osprzętowe 16A zgodne z DIN VDE 0606 wymiary zgodne z DIN ogniotrwałość 650 C zgodnie z DIN VDE 0606 bezhalogenowa Puszka osprzętowa 42 Ø60 Puszka osprzętowo-rozgałęźna 63 - do osadzania w murze licowym - do łączenia: zastosować króciec - nr art bez śrub z 2 śrubami do mocowania osprzętu 15 mm, odstęp 60 mm do osadzania w murze licowym - do łączenia: zastosować króciec - nr art Ø60 Puszka osprzętowa PERILEX 48 Ø70 Puszka osprzętowa CEE 50 Ø bez śrub z 2 śrubami do mocowania osprzętu 15 mm, odstęp 60 mm na wkłady PERILEX 16 A - tylko do mocowania na śruby - z 2 śrubami Ø 4 mm z łbem wpuszczanym do mocowania osprzętu, odstęp 67 mm, dł.=25 mm - stopień ochrony IP 2X - dla osprzętu (urządzeń wtykowych) CEE 16 A - tylko do mocowania na śruby - z 2 śrubami Ø 4 mm z łbem soczewkowym do mocowania osprzętu, odstęp 67 mm, dł.=30 mm - z pierścieniem uszczelniającym stopień ochrony IP

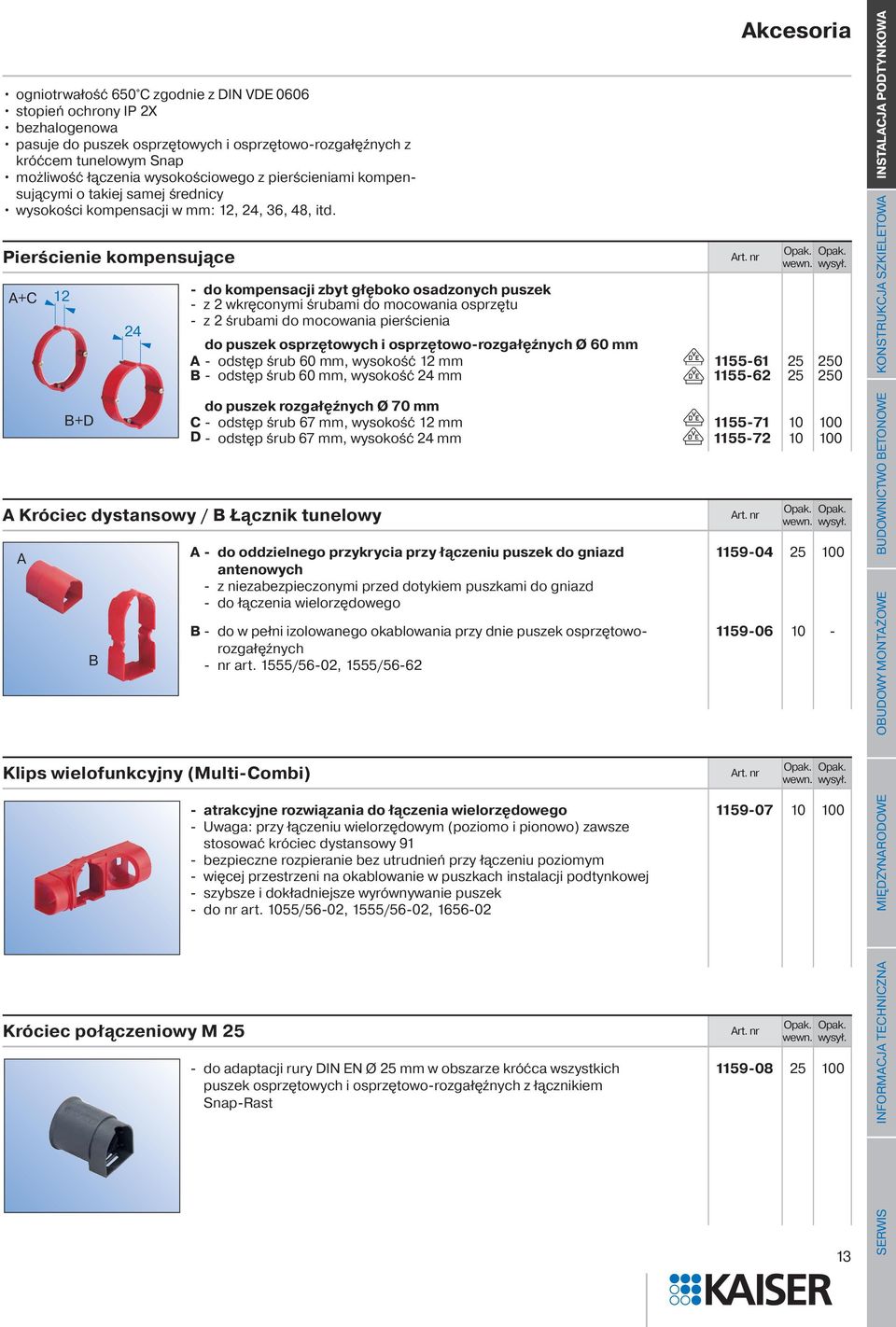

13 ogniotrwałość 650 C zgodnie z DIN VDE 0606 stopień ochrony IP 2X bezhalogenowa pasuje do puszek osprzętowych i osprzętowo-rozgałęźnych z króćcem tunelowym Snap możliwość łączenia wysokościowego z pierścieniami kompensującymi o takiej samej średnicy wysokości kompensacji w mm: 12, 24, 36, 48, itd. Akcesoria Pierścienie kompensujące A+C 12 - do kompensacji zbyt głęboko osadzonych puszek - z 2 wkręconymi śrubami do mocowania osprzętu 24 - z 2 śrubami do mocowania pierścienia do puszek osprzętowych i osprzętowo-rozgałęźnych Ø 60 mm A - odstęp śrub 60 mm, wysokość 12 mm B - odstęp śrub 60 mm, wysokość 24 mm B+D do puszek rozgałęźnych Ø 70 mm C - odstęp śrub 67 mm, wysokość 12 mm D - odstęp śrub 67 mm, wysokość 24 mm A Króciec dystansowy / B Łącznik tunelowy A B Klips wielofunkcyjny (Multi-Combi) Króciec połączeniowy M 25 A - do oddzielnego przykrycia przy łączeniu puszek do gniazd antenowych - z niezabezpieczonymi przed dotykiem puszkami do gniazd - do łączenia wielorzędowego B - do w pełni izolowanego okablowania przy dnie puszek osprzętoworozgałęźnych - nr art. 1555/56-02, 1555/ atrakcyjne rozwiązania do łączenia wielorzędowego - Uwaga: przy łączeniu wielorzędowym (poziomo i pionowo) zawsze stosować króciec dystansowy 91 - bezpieczne rozpieranie bez utrudnień przy łączeniu poziomym - więcej przestrzeni na okablowanie w puszkach instalacji podtynkowej - szybsze i dokładniejsze wyrównywanie puszek - do nr art. 1055/56-02, 1555/56-02, do adaptacji rury DIN EN Ø 25 mm w obszarze króćca wszystkich puszek osprzętowych i osprzętowo-rozgałęźnych z łącznikiem Snap-Rast BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA

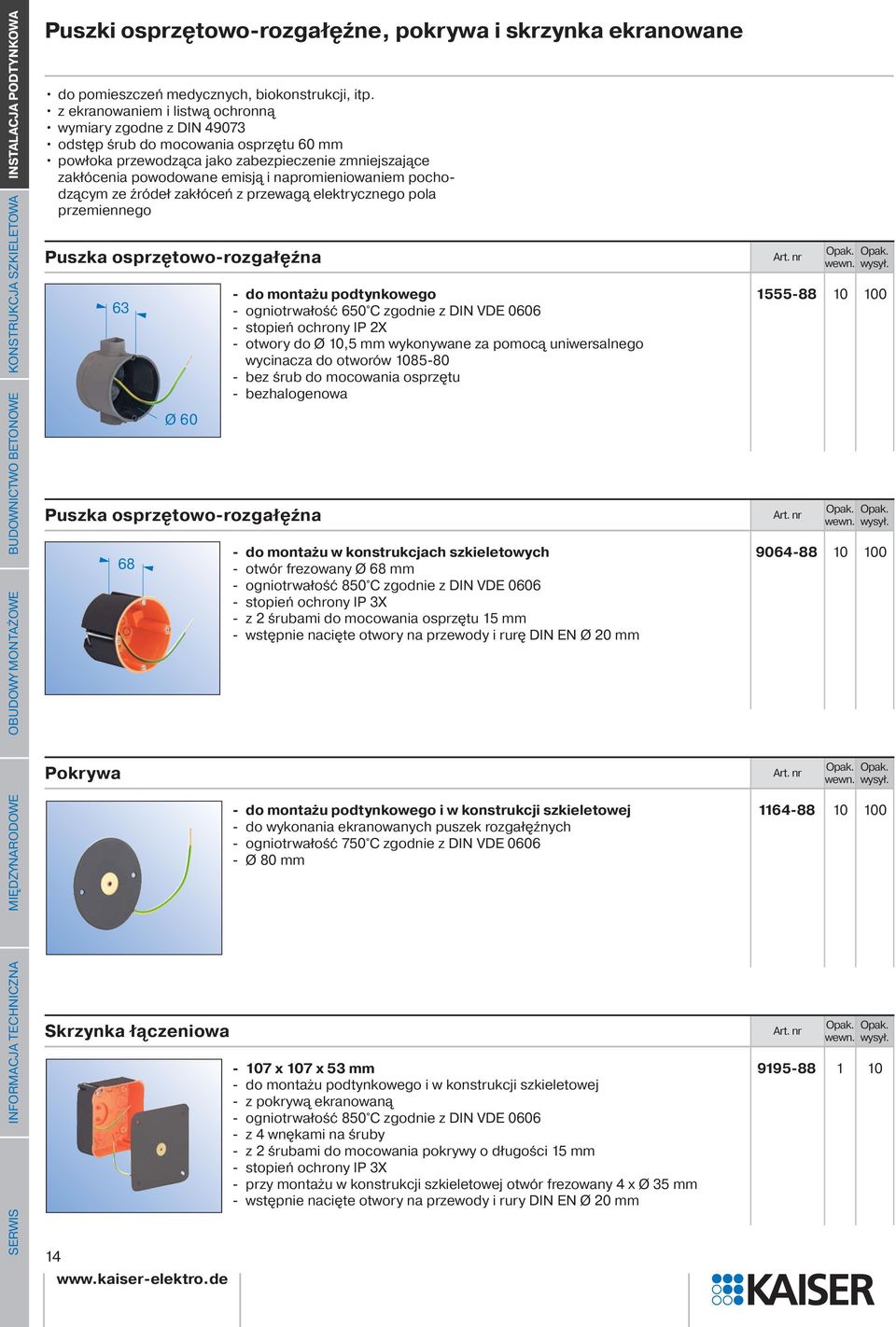

14 BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA Puszki osprzętowo-rozgałęźne, pokrywa i skrzynka ekranowane do pomieszczeń medycznych, biokonstrukcji, itp. z ekranowaniem i listwą ochronną wymiary zgodne z DIN odstęp śrub do mocowania osprzętu 60 mm powłoka przewodząca jako zabezpieczenie zmniejszające zakłócenia powodowane emisją i napromieniowaniem pochodzącym ze źródeł zakłóceń z przewagą elektrycznego pola przemiennego Puszka osprzętowo-rozgałęźna 63 Ø60 Puszka osprzętowo-rozgałęźna Pokrywa 68 Skrzynka łączeniowa do montażu podtynkowego - ogniotrwałość 650 C zgodnie z DIN VDE stopień ochrony IP 2X - otwory do Ø 10,5 mm wykonywane za pomocą uniwersalnego wycinacza do otworów bez śrub do mocowania osprzętu - bezhalogenowa - do montażu w konstrukcjach szkieletowych - otwór frezowany Ø 68 mm - ogniotrwałość 850 C zgodnie z DIN VDE stopień ochrony IP 3X - z 2 śrubami do mocowania osprzętu 15 mm - wstępnie nacięte otwory na przewody i rurę DIN EN Ø 20 mm - do montażu podtynkowego i w konstrukcji szkieletowej - do wykonania ekranowanych puszek rozgałęźnych - ogniotrwałość 750 C zgodnie z DIN VDE Ø 80 mm x 107 x 53 mm - do montażu podtynkowego i w konstrukcji szkieletowej - z pokrywą ekranowaną - ogniotrwałość 850 C zgodnie z DIN VDE z 4 wnękami na śruby - z 2 śrubami do mocowania pokrywy o długości 15 mm - stopień ochrony IP 3X - przy montażu w konstrukcji szkieletowej otwór frezowany 4 x Ø 35 mm - wstępnie nacięte otwory na przewody i rury DIN EN Ø 20 mm

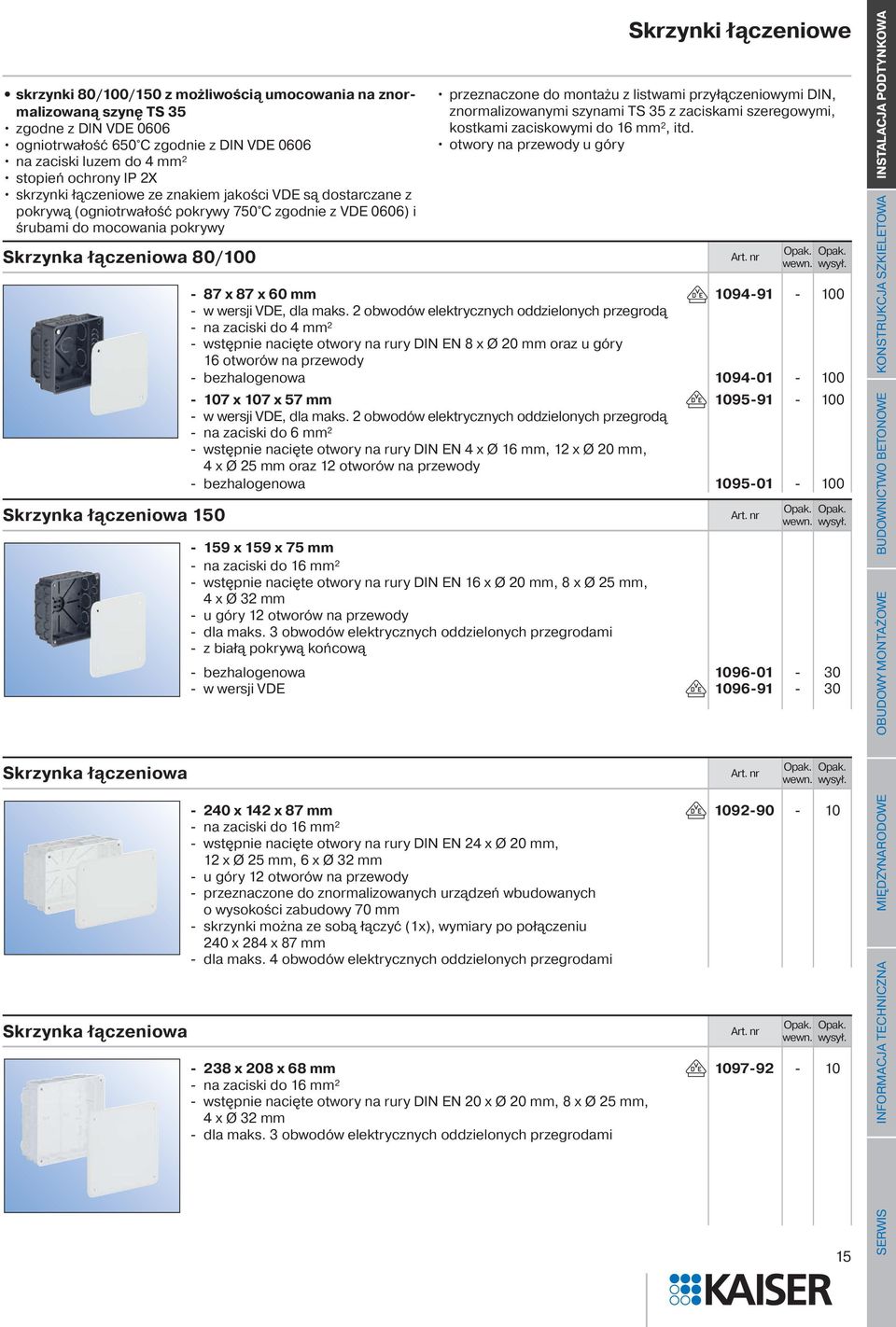

15 skrzynki 80/100/150 z możliwością umocowania na znormalizowaną szynę TS 35 zgodne z DIN VDE 0606 ogniotrwałość 650 C zgodnie z DIN VDE 0606 na zaciski luzem do 4 mm² stopień ochrony IP 2X skrzynki łączeniowe ze znakiem jakości VDE są dostarczane z pokrywą (ogniotrwałość pokrywy 750 C zgodnie z VDE 0606) i śrubami do mocowania pokrywy Skrzynka łączeniowa 80/100 Skrzynka łączeniowa 150 Skrzynka łączeniowa Skrzynka łączeniowa Skrzynki łączeniowe przeznaczone do montażu z listwami przyłączeniowymi DIN, znormalizowanymi szynami TS 35 z zaciskami szeregowymi, kostkami zaciskowymi do 16 mm², itd. otwory na przewody u góry - 87 x 87 x 60 mm w wersji VDE, dla maks. 2 obwodów elektrycznych oddzielonych przegrodą - na zaciski do 4 mm² - wstępnie nacięte otwory na rury DIN EN 8 x Ø 20 mm oraz u góry 16 otworów na przewody - bezhalogenowa x 107 x 57 mm w wersji VDE, dla maks. 2 obwodów elektrycznych oddzielonych przegrodą - na zaciski do 6 mm² - wstępnie nacięte otwory na rury DIN EN 4 x Ø 16 mm, 12 x Ø 20 mm, 4 x Ø 25 mm oraz 12 otworów na przewody - bezhalogenowa x 159 x 75 mm - na zaciski do 16 mm² - wstępnie nacięte otwory na rury DIN EN 16 x Ø 20 mm, 8 x Ø 25 mm, 4 x Ø 32 mm - u góry 12 otworów na przewody - dla maks. 3 obwodów elektrycznych oddzielonych przegrodami - z białą pokrywą końcową - bezhalogenowa w wersji VDE x 142 x 87 mm - na zaciski do 16 mm² - wstępnie nacięte otwory na rury DIN EN 24 x Ø 20 mm, 12 x Ø 25 mm, 6 x Ø 32 mm - u góry 12 otworów na przewody - przeznaczone do znormalizowanych urządzeń wbudowanych o wysokości zabudowy 70 mm - skrzynki można ze sobą łączyć (1x), wymiary po połączeniu 240 x 284 x 87 mm - dla maks. 4 obwodów elektrycznych oddzielonych przegrodami x 208 x 68 mm - na zaciski do 16 mm² - wstępnie nacięte otwory na rury DIN EN 20 x Ø 20 mm, 8 x Ø 25 mm, 4 x Ø 32 mm - dla maks. 3 obwodów elektrycznych oddzielonych przegrodami BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA

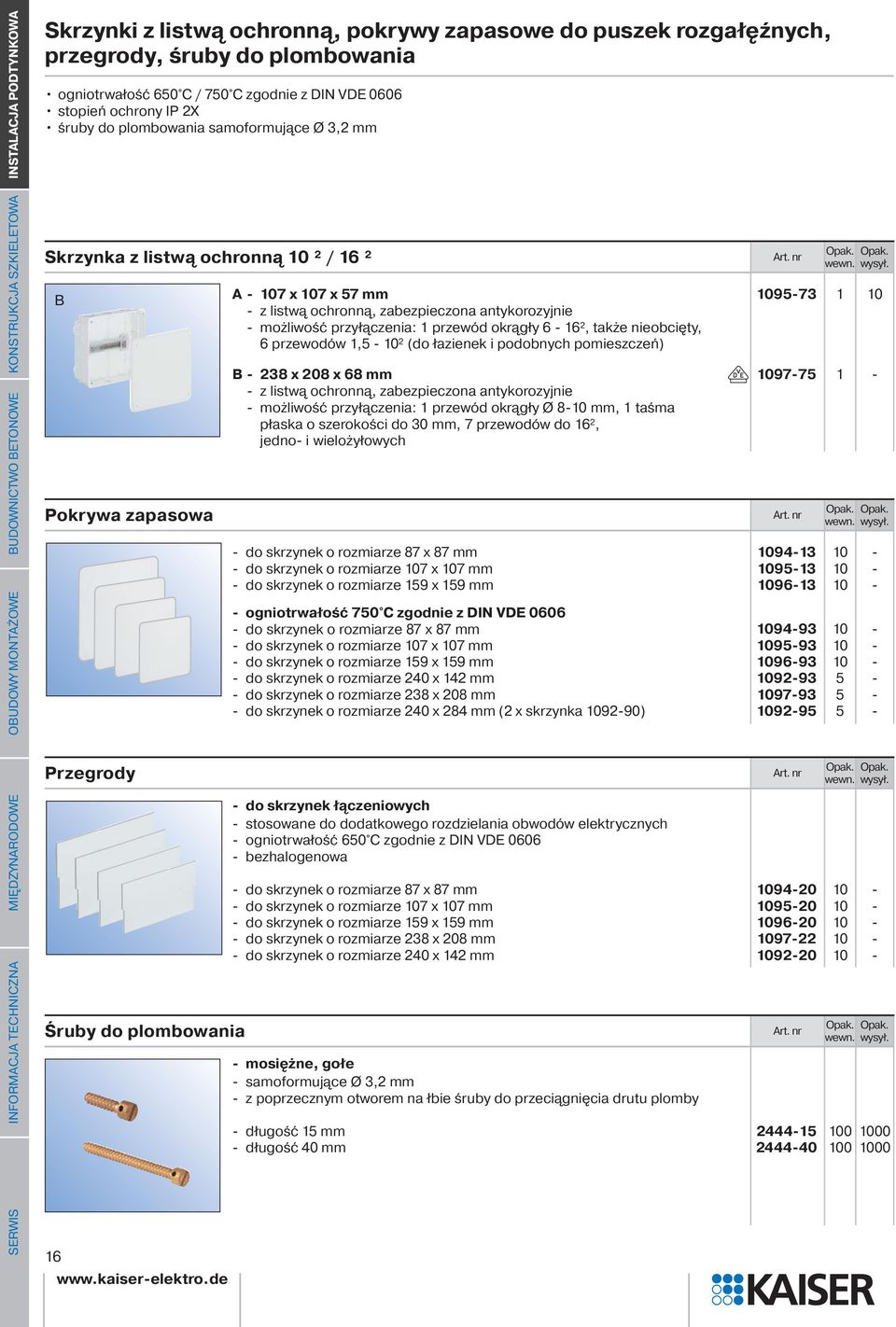

16 BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA Skrzynki z listwą ochronną, pokrywy zapasowe do puszek rozgałęźnych, przegrody, śruby do plombowania ogniotrwałość 650 C / 750 C zgodnie z DIN VDE 0606 stopień ochrony IP 2X śruby do plombowania samoformujące Ø 3,2 mm Skrzynka z listwą ochronną 10 ² / 16 ² B Pokrywa zapasowa Przegrody Śruby do plombowania 16 A x 107 x 57 mm - z listwą ochronną, zabezpieczona antykorozyjnie - możliwość przyłączenia: 1 przewód okrągły 6-16², także nieobcięty, 6 przewodów 1,5-10² (do łazienek i podobnych pomieszczeń) B x 208 x 68 mm - z listwą ochronną, zabezpieczona antykorozyjnie - możliwość przyłączenia: 1 przewód okrągły Ø 8-10 mm, 1 taśma płaska o szerokości do 30 mm, 7 przewodów do 16², jedno- i wielożyłowych do skrzynek o rozmiarze 87 x 87 mm do skrzynek o rozmiarze 107 x 107 mm do skrzynek o rozmiarze 159 x 159 mm ogniotrwałość 750 C zgodnie z DIN VDE do skrzynek o rozmiarze 87 x 87 mm do skrzynek o rozmiarze 107 x 107 mm do skrzynek o rozmiarze 159 x 159 mm do skrzynek o rozmiarze 240 x 142 mm do skrzynek o rozmiarze 238 x 208 mm do skrzynek o rozmiarze 240 x 284 mm (2 x skrzynka ) do skrzynek łączeniowych - stosowane do dodatkowego rozdzielania obwodów elektrycznych - ogniotrwałość 650 C zgodnie z DIN VDE bezhalogenowa - do skrzynek o rozmiarze 87 x 87 mm do skrzynek o rozmiarze 107 x 107 mm do skrzynek o rozmiarze 159 x 159 mm do skrzynek o rozmiarze 238 x 208 mm do skrzynek o rozmiarze 240 x 142 mm mosiężne, gołe - samoformujące Ø 3,2 mm - z poprzecznym otworem na łbie śruby do przeciągnięcia drutu plomby - długość 15 mm długość 40 mm

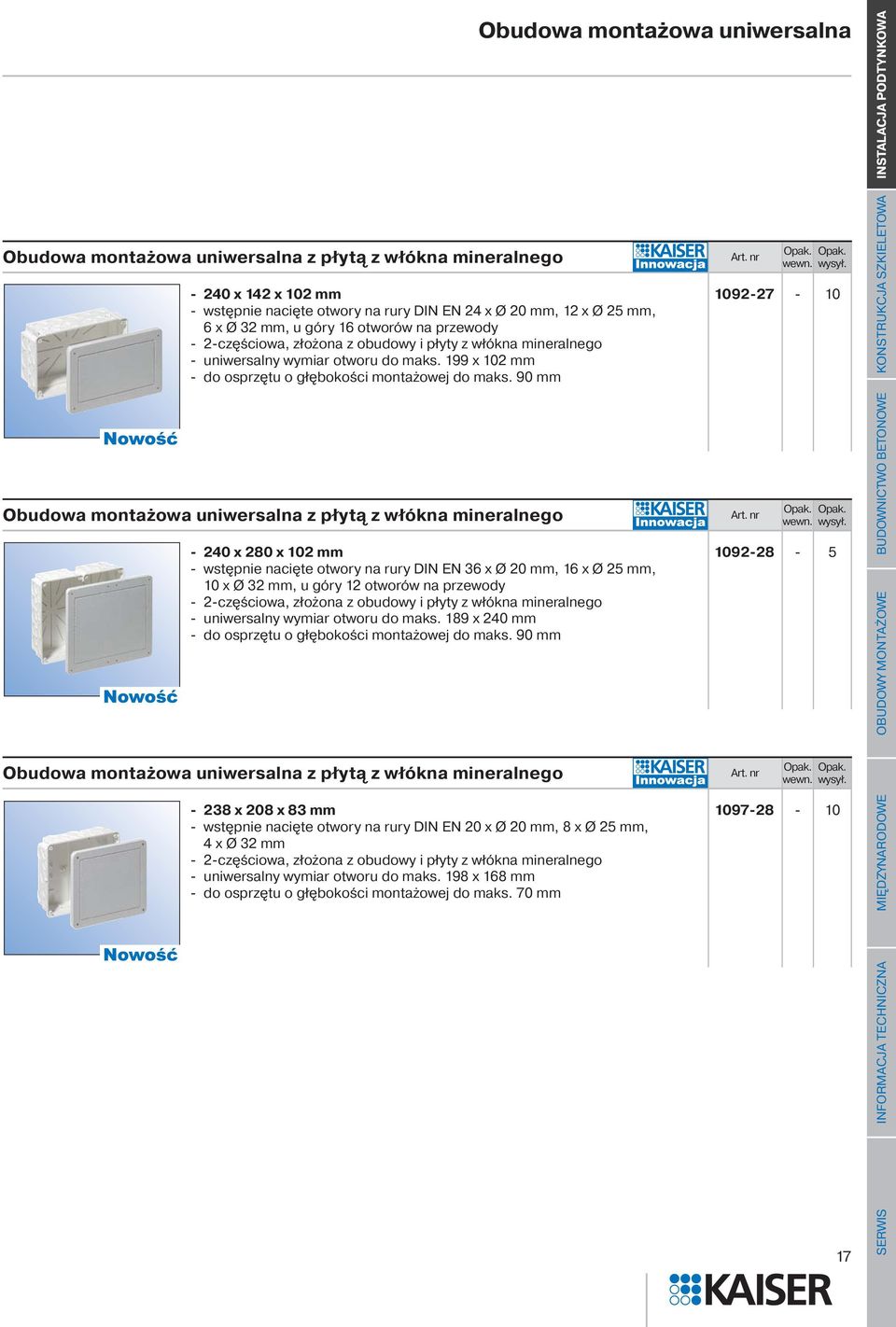

17 Obudowa montażowa uniwersalna z płytą z włókna mineralnego x 142 x 102 mm - wstępnie nacięte otwory na rury DIN EN 24 x Ø 20 mm, 12 x Ø 25 mm, 6 x Ø 32 mm, u góry 16 otworów na przewody - 2-częściowa, złożona z obudowy i płyty z włókna mineralnego - uniwersalny wymiar otworu do maks. 199 x 102 mm - do osprzętu o głębokości montażowej do maks. 90 mm Obudowa montażowa uniwersalna z płytą z włókna mineralnego x 280 x 102 mm - wstępnie nacięte otwory na rury DIN EN 36 x Ø 20 mm, 16 x Ø 25 mm, 10 x Ø 32 mm, u góry 12 otworów na przewody - 2-częściowa, złożona z obudowy i płyty z włókna mineralnego - uniwersalny wymiar otworu do maks. 189 x 240 mm - do osprzętu o głębokości montażowej do maks. 90 mm Obudowa montażowa uniwersalna z płytą z włókna mineralnego x 208 x 83 mm - wstępnie nacięte otwory na rury DIN EN 20 x Ø 20 mm, 8 x Ø 25 mm, 4 x Ø 32 mm - 2-częściowa, złożona z obudowy i płyty z włókna mineralnego - uniwersalny wymiar otworu do maks. 198 x 168 mm - do osprzętu o głębokości montażowej do maks. 70 mm Obudowa montażowa uniwersalna BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA

18 BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA Obudowa montażowa uniwersalna ogniotrwałość 650 C zgodnie z DIN VDE 0606 stopień ochrony IP 2X z płytami z włókna mineralnego do wycinania indywidualnych otworów montażowych Obudowa montażowa uniwersalna z płytą z włókna mineralnego x 87 x 75 mm - wstępnie nacięte otwory na rury DIN EN: 10 x Ø 20 mm oraz u góry 16 otworów na przewody - 2-częściowa, złożona z obudowy i płyty z włókna mineralnego - uniwersalny wymiar otworu do maks. 57 x 57 mm - do osprzętu o głębokości montażowej do maks. 60 mm Obudowa montażowa uniwersalna z płytą z włókna mineralnego x 107 x 72 mm - wstępnie nacięte otwory na rury DIN EN 4 x Ø 16 mm, 14 x Ø 20 mm, 4 x Ø 25 mm oraz u góry 12 otworów na przewody - 2-częściowa, złożona z obudowy i płyty z włókna mineralnego - uniwersalny wymiar otworu do maks. 77 x 77 mm - do osprzętu o głębokości montażowej do maks. 60 mm Obudowa montażowa uniwersalna z płytą z włókna mineralnego x 159 x 90 mm - wstępnie nacięte otwory na rury DIN EN 20 x Ø 20 mm, 10 x Ø 25 mm, 4 x Ø 32 mm - 2-częściowa, złożona z obudowy i płyty z włókna mineralnego - uniwersalny wymiar otworu do maks. 129 x 129 mm - do osprzętu o głębokości montażowej do maks. 75 mm

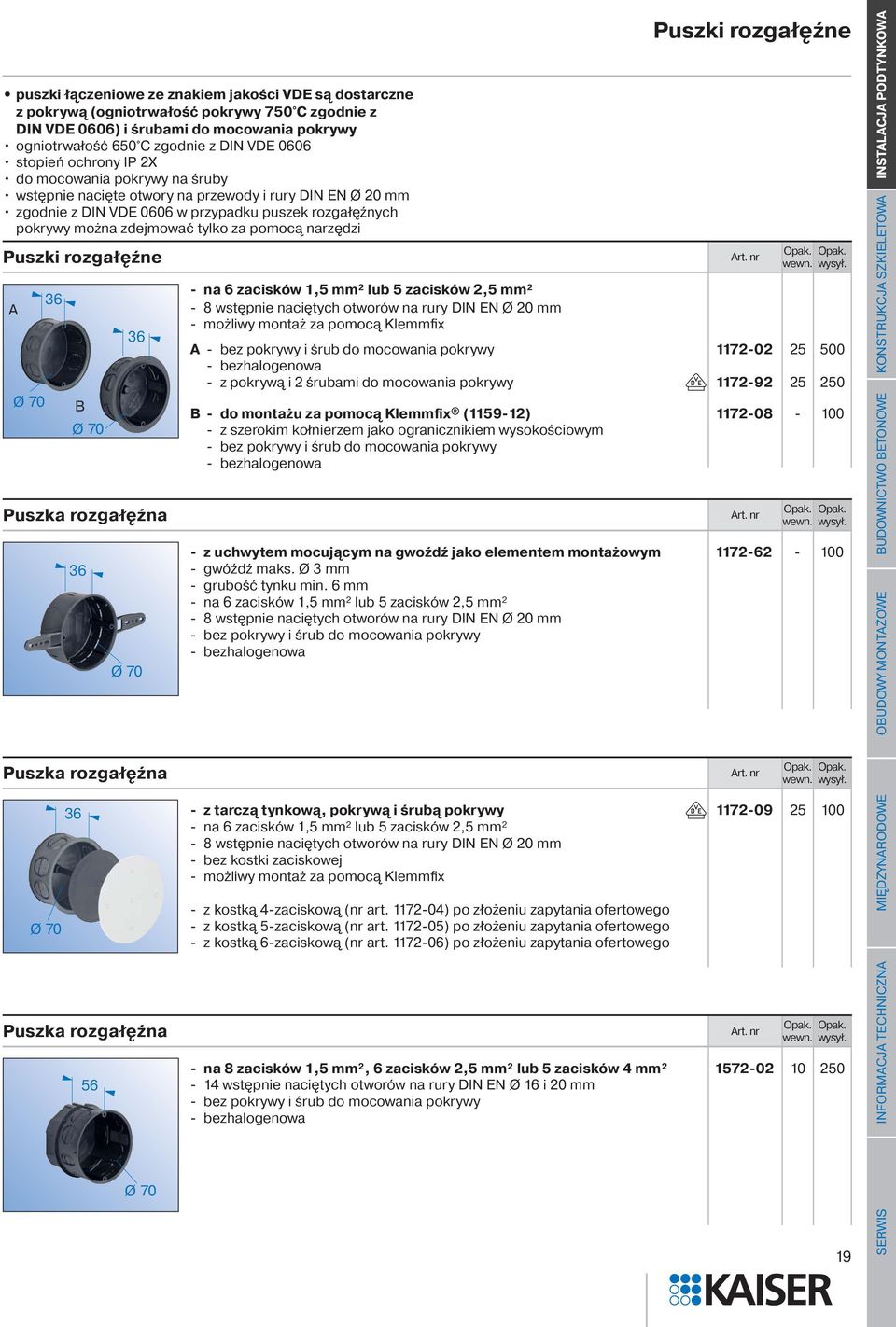

19 puszki łączeniowe ze znakiem jakości VDE są dostarczne z pokrywą (ogniotrwałość pokrywy 750 C zgodnie z DIN VDE 0606) i śrubami do mocowania pokrywy ogniotrwałość 650 C zgodnie z DIN VDE 0606 stopień ochrony IP 2X do mocowania pokrywy na śruby wstępnie nacięte otwory na przewody i rury DIN EN Ø 20 mm zgodnie z DIN VDE 0606 w przypadku puszek rozgałęźnych pokrywy można zdejmować tylko za pomocą narzędzi Puszki rozgałęźne A Ø70 36 B Ø70 36 Puszka rozgałęźna 36 Ø70 Puszka rozgałęźna Ø70 36 Puszka rozgałęźna 56 Ø70 Puszki rozgałęźne - na 6 zacisków 1,5 mm² lub 5 zacisków 2,5 mm² - 8 wstępnie naciętych otworów na rury DIN EN Ø 20 mm - możliwy montaż za pomocą Klemmfix A - bez pokrywy i śrub do mocowania pokrywy bezhalogenowa - z pokrywą i 2 śrubami do mocowania pokrywy B - do montażu za pomocą Klemmfix ( ) - z szerokim kołnierzem jako ogranicznikiem wysokościowym - bez pokrywy i śrub do mocowania pokrywy - bezhalogenowa - z uchwytem mocującym na gwoźdź jako elementem montażowym - gwóźdź maks. Ø 3 mm - grubość tynku min. 6 mm - na 6 zacisków 1,5 mm² lub 5 zacisków 2,5 mm² - 8 wstępnie naciętych otworów na rury DIN EN Ø 20 mm - bez pokrywy i śrub do mocowania pokrywy - bezhalogenowa - z tarczą tynkową, pokrywą i śrubą pokrywy - na 6 zacisków 1,5 mm² lub 5 zacisków 2,5 mm² - 8 wstępnie naciętych otworów na rury DIN EN Ø 20 mm - bez kostki zaciskowej - możliwy montaż za pomocą Klemmfix - z kostką 4-zaciskową (nr art ) po złożeniu zapytania ofertowego - z kostką 5-zaciskową (nr art ) po złożeniu zapytania ofertowego - z kostką 6-zaciskową (nr art ) po złożeniu zapytania ofertowego - na 8 zacisków 1,5 mm², 6 zacisków 2,5 mm² lub 5 zacisków 4 mm² - 14 wstępnie naciętych otworów na rury DIN EN Ø 16 i 20 mm - bez pokrywy i śrub do mocowania pokrywy - bezhalogenowa BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA

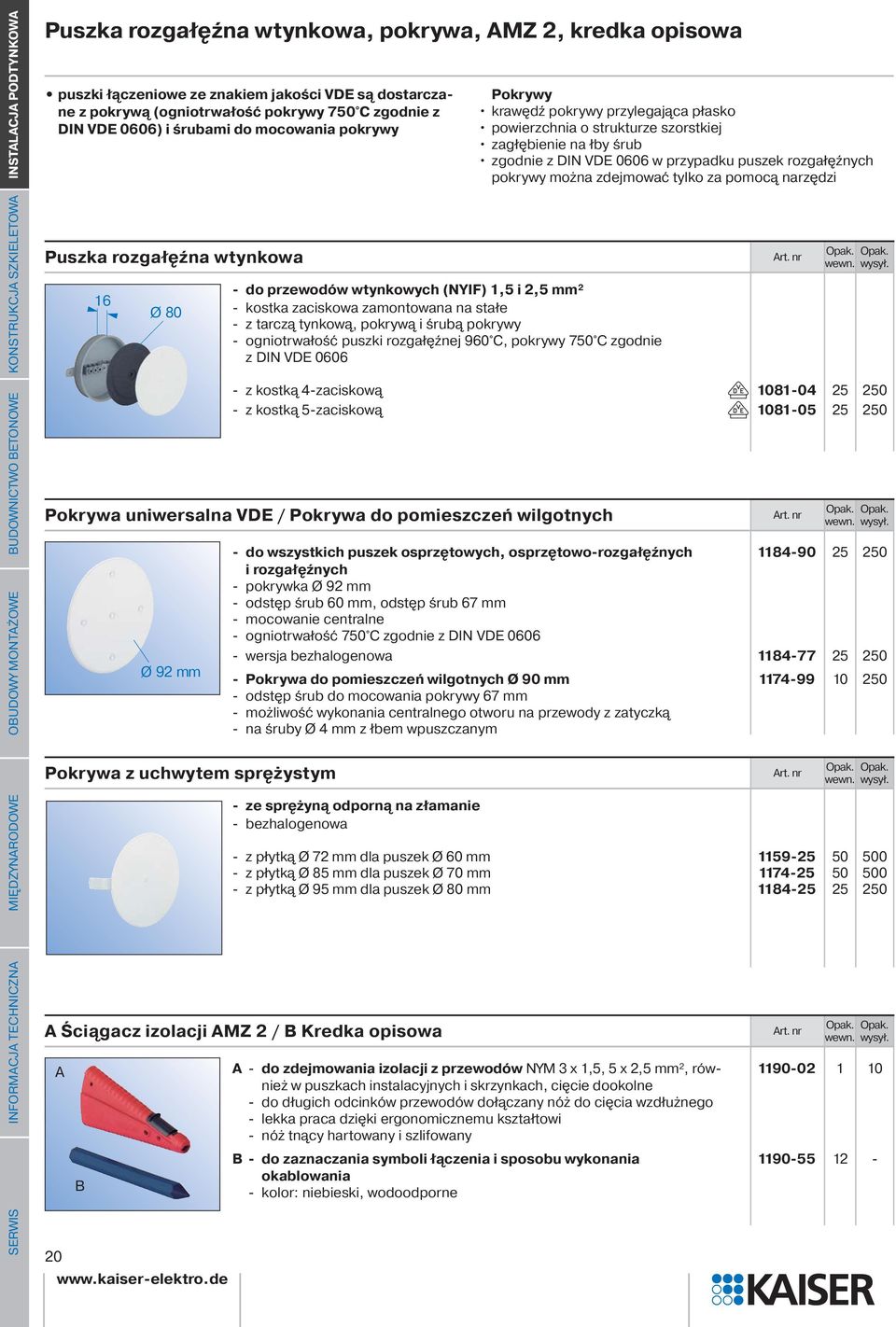

20 BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA Puszka rozgałęźna wtynkowa, pokrywa, AMZ 2, kredka opisowa puszki łączeniowe ze znakiem jakości VDE są dostarczane z pokrywą (ogniotrwałość pokrywy 750 C zgodnie z DIN VDE 0606) i śrubami do mocowania pokrywy Puszka rozgałęźna wtynkowa 16 Ø do przewodów wtynkowych (NYIF) 1,5 i 2,5 mm² - kostka zaciskowa zamontowana na stałe - z tarczą tynkową, pokrywą i śrubą pokrywy - ogniotrwałość puszki rozgałęźnej 960 C, pokrywy 750 C zgodnie z DIN VDE 0606 Pokrywy krawędź pokrywy przylegająca płasko powierzchnia o strukturze szorstkiej zagłębienie na łby śrub zgodnie z DIN VDE 0606 w przypadku puszek rozgałęźnych pokrywy można zdejmować tylko za pomocą narzędzi - z kostką 4-zaciskową z kostką 5-zaciskową Pokrywa uniwersalna VDE / Pokrywa do pomieszczeń wilgotnych Ø92mm Pokrywa z uchwytem sprężystym - do wszystkich puszek osprzętowych, osprzętowo-rozgałęźnych i rozgałęźnych - pokrywka Ø 92 mm - odstęp śrub 60 mm, odstęp śrub 67 mm - mocowanie centralne - ogniotrwałość 750 C zgodnie z DIN VDE wersja bezhalogenowa Pokrywa do pomieszczeń wilgotnych Ø 90 mm - odstęp śrub do mocowania pokrywy 67 mm - możliwość wykonania centralnego otworu na przewody z zatyczką - na śruby Ø 4 mm z łbem wpuszczanym ze sprężyną odporną na złamanie - bezhalogenowa - z płytką Ø 72 mm dla puszek Ø 60 mm z płytką Ø 85 mm dla puszek Ø 70 mm z płytką Ø 95 mm dla puszek Ø 80 mm A Ściągacz izolacji AMZ 2 / B Kredka opisowa A B A - do zdejmowania izolacji z przewodów NYM 3 x 1,5, 5 x 2,5 mm², również w puszkach instalacyjnych i skrzynkach, cięcie dookolne - do długich odcinków przewodów dołączany nóż do cięcia wzdłużnego - lekka praca dzięki ergonomicznemu kształtowi - nóż tnący hartowany i szlifowany B - do zaznaczania symboli łączenia i sposobu wykonania okablowania - kolor: niebieski, wodoodporne

21 zgodne z DIN VDE 0606 ogniotrwałość 650 C zgodnie z DIN VDE 0606 stopień ochrony IP 2X A Puszka przyłączeniowa lampy ściennej / B Pokrywa końcowa A B A - ze zintegrowaną pokrywą - do przewodów i rur DIN EN Ø 20 mm - nie stosować jako puszki rozgałęźnej - bezhalogenowa Puszka przyłączeniowa lampy sufitowej Ø Łącznik sufitowy Puszki przyłączeniowe lamp, wypusty sufitowe B - z 2 śrubami do mocowania pokrywy o długości 15 mm - do puszek przyłączeniowych lamp ściennych i do zalewania w stropach betonowych - 2-częściowa z zatrzaskiem - betonoszczelne - dostawa w komplecie: 1 puszka przyłączeniowa lampy sufitowej, wstępnie nawiercone otwory na rury DIN EN Ø 20 mm, 2 króćce redukcyjne/zatyczki do stosowania z kablem, 1 pokrywa wciskana końcowa, 1 hak do lampy (w pełni izolowany) maks. obciążenie 100 N (10 kg) zgodnie z VDE - wysokość montażowa 62 mm - do łączenia rur lub jako wypust sufitowy - po stronie szalunku zamknięta warstewką podtynkową - bezhalogenowa Zgodnie z DIN VDE 0100 część 559 przewody doprowadzające do lamp ściennych muszą kończyć się w puszkach przyłączeniowych tych lamp. Puszki przyłączeniowe lamp ściennych muszą mieć co najmniej jedną możliwość zamocowania lamp ściennych. Zgodnie z DIN VDE 0606 puszki przyłączeniowe lamp ściennych i sufitowych muszą posiadać przestrzeń na 3 pojedyncze zaciski lub jeden trzybiegunowy łącznik wtykowy do rury DIN EN o średnicy zewnętrznej Ø 20,0 mm A Tuleja wypustu sufitowego / B - z hakiem do lampy i kołkiem rozporowym A B - do przewodu wtynkowego (NYIF) 1,5 i 2,5 mm² - w celu zabezpieczenia przed wyciągnięciem przewodu - przepust przewodu 5,5 x 32 mm - bezhalogenowa A - bez haka do lampy B - z hakiem do lampy i kołkiem rozporowym - otwór Ø 10 mm pod kołek rozporowy - z nakrętką mosiężną klinową, maks. obciążenie 100 N (10 kg) zgodnie z VDE BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA

22 BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA Klemmfix, pokrywa sygnałowa Klemmfix 2 wersje do wszystkich rodzajów kamienia i typów puszek ogniotrwałość 650 C zgodnie z DIN VDE 0606 bezhalogenowa Pokrywa sygnałowa do wszystkich typów puszek oraz skrzynek zabezpieczają wnętrze puszki, wnęki na śruby i łby śrub podczas tynkowania Klemmfix A B Wskazówki montażowe, patrz strona 102 Pokrywa sygnałowa A+B C Wskazówki montażowe, patrz strona 102 Pokrywa sygnałowa A B Wskazówki montażowe, patrz strona 102 Pokrywa sygnałowa Wskazówki montażowe, patrz strona ze szczecinką znakującą do odnalezienia puszek po tynkowaniu do wielokrotnego stosowania po tynkowaniu wbić młotkiem pokrywę do wnętrza puszki, wyjąć pokrywę - nie stosować w tynku wapiennym lub cienkowarstwowym - do bezgipsowego montażu puszki - do wszelkiego rodzaju murów kamiennych - w otworach wykonanych za pomocą pogłębiacza do puszek Ø 82 mm A - do puszek osprzętowych i osprzętowo-rozgałęźnych , / , , 1555/ B - do puszek rozgałęźnych Ø 70 mm ( , -08, -09, -92) A - do puszek osprzętowych i osprzętowo-rozgałęźnych Ø 60 mm B - do puszek rozgałęźnych, puszek osprzętowych PERILEX i CEE Ø 70 mm - kolor: niebieski C - do puszek osprzętowo-rozgałęźnych podwójnych A - do puszek przyłączeniowych lamp ściennych B - do puszek przyłączeniowych lamp sufitowych i ściennych otwór wypustu Ø 35 mm - do skrzynek do skrzynek

23 koronka wiertnicza Ø 82 mm, do obu wersji Klemmfix praca bez udaru, tylko frezowanie (szlifowanie) mniejszy nakład siły, tylko prowadzenie maszyny absolutny ruch obrotowy (bez bicia) wszystkich części dobre odprowadzenie pyłu w czasie wiercenia (szlifowania) 98% odsysanie pyłu w obszarze łączenia dokładne odstępy dzięki stosowaniu przymiaru wiertarskiego Diamentowa koronka wiertnicza z odsysaniem pyłów - głębokość obróbki do ok. 70 mm - gwint do nakręcania uchwytu bezpośredniego lub uchwytu wiertarskiego M 18 x 1,5 Diamentowe koronki wiertnicze i uchwyty koronki wiertnicze z rowkiem znacznika głębokości puszki osprzętowej stosować tylko maszyny o mocy min W i prędkości obrotowej 2000 obr/min - Ø 82 mm do uchwytu Klemmfix Ø 68 mm do muru licowego Głowica odsysająca z uchwytem bezpośrednim / Uchwyt wiertarski - do diamentowych koronek wiertniczych o średnicy Ø 82 + Ø 68 mm, uchwyt węża nasadki odsysającej Ø mm BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA Wszystkie dane maszyn bez gwarancji! - gwint 5/8 do wiertarek firm Bosch i Flex gwint UN M18 x 2,5 do wiertarek firm AEG i Baier uchwyt wiertarski z sześciokątem o rozwartości klucza 12 mm Diamentowa koronka wiertnicza bez odsysania pyłów Uchwyt bezpośredni / Uchwyt wiertarski A B Wszystkie dane maszyn bez gwarancji! - głębokość obróbki do ok. 70 mm - gwint do nakręcania uchwytu bezpośredniego lub uchwytu wiertarskiego M 18 x 1,5 - Ø 82 mm do uchwytu Klemmfix Ø 68 mm do muru licowego do nakręcania na wrzeciono wiertarki A - gwint 5/8 do wiertarek firm Bosch i Flex gwint M18 x 2,5 do wiertarek firm AEG i Baier B - uchwyt wiertarski z sześciokątem o rozwartości klucza 12 mm

24 BUDOWNICTWO BETONOWE KONSTRUKCJA SZKIELETOWA INSTALACJA PODTYNKOWA Akcesoria do diamentowych koronek wiertniczych, śruby Przymiar wiertarski z rozkładanym kołkiem prowadzącym dla pierwszego otworu z 2 wbudowanymi poziomicami Śruby do mocowania osprzętu nadają się do mocowania osprzętu i pokrywy samoformujące Ø 3,2 mm odporne na korozję zgodnie z DIN VDE Przymiar wiertarski Wiertło centrujące - do pionowego i poziomego wstępnego wiercenia w odległościach łączenia - 71 mm dla połączeń znormalizowanych - 91 mm dla oddzielnego przykrycia urządzeń niskonapięciowych - z hartowanymi tulejami wiertniczymi - do wierteł do kamienia Ø 6 mm - Ø 6 mm - do wszystkich uchwytów bezpośrednich i uchwytów wiertarskich Śruby do mocowania osprzętu Pojemnik ze śrubami dwukrotne uszlachetnianie powierzchni - długość 15 mm długość 20 mm długość 25 mm długość 40 mm ze śrubami do mocowania osprzętu po 100 sztuk: długość 15, 25 i 40 mm (nr art /25/40)
