Systemy podtynkowe i do ścian z płyty gipsowej

Transkrypt

1 Kompletny system dla instalacji elektycznej podtynkowej oraz w Êcianach z p yty gipsowej: program obejmuje ró ne skrzynki i puszki osprz towe oraz rozga êne, puszki dla lamp Êciennych i oczywiêcie potrzebne akcesoria - od Êrub monta owych do pokrywy puszki. W ten sposób mo na na przyk ad wykonaç wiatroszczelne instalacje w systemach domów oszcz dzajàcych energi. 58 VBS

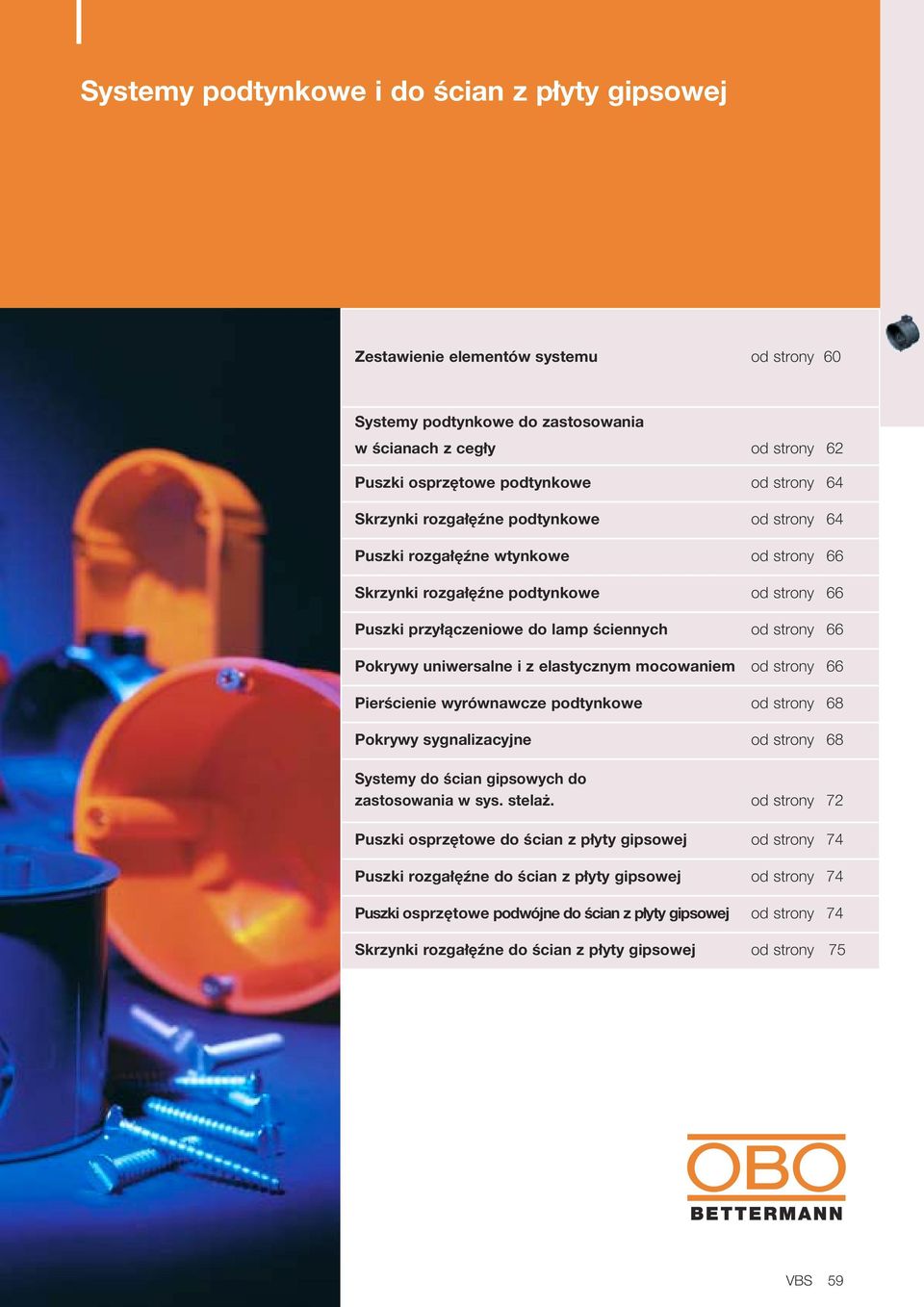

2 Zestawienie elementów systemu od strony 60 do zastosowania w ścianach z cegły od strony 62 Puszki osprzętowe podtynkowe od strony 64 Skrzynki rozgałęźne podtynkowe od strony 64 Puszki rozgałęźne wtynkowe od strony 66 Skrzynki rozgałęźne podtynkowe od strony 66 Puszki przyłączeniowe do lamp ściennych od strony 66 Pokrywy uniwersalne i z elastycznym mocowaniem od strony 66 Pierścienie wyrównawcze podtynkowe od strony 68 Pokrywy sygnalizacyjne od strony 68 Systemy do ścian gipsowych do zastosowania w sys. stelaż. od strony 72 Puszki osprzętowe do ścian z płyty gipsowej od strony 74 Puszki rozgałęźne do ścian z płyty gipsowej od strony 74 Puszki osprzętowe podwójne do ścian z płyty gipsowej od strony 74 Skrzynki rozgałęźne do ścian z płyty gipsowej od strony 75 VBS 59

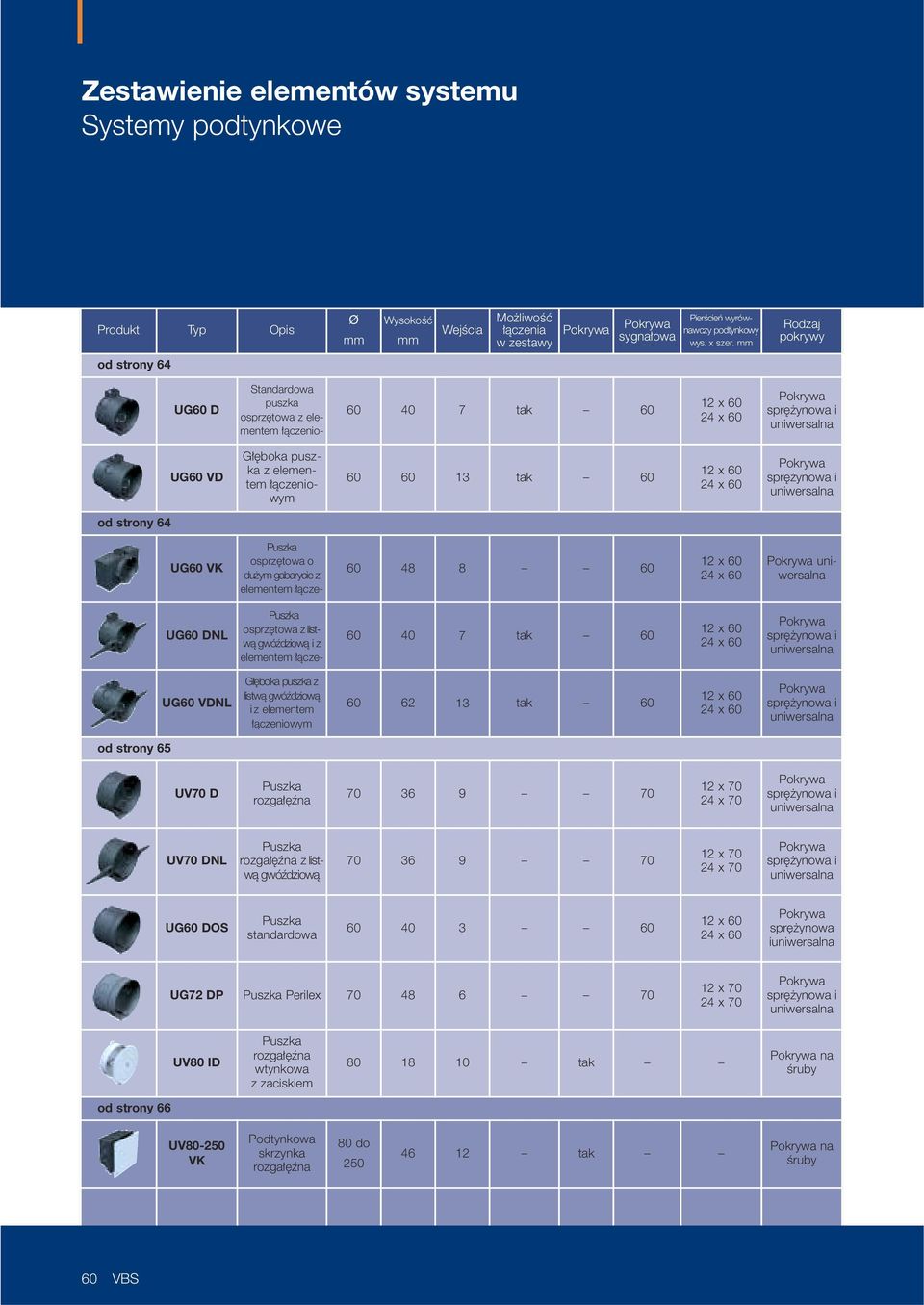

3 Zestawienie elementów systemu Produkt Opis Ø WysokoÊç WejÊcia Mo liwoêç àczenia w zestawy Pokrywa Pokrywa sygna owa PierÊcieƒ wyrównawczy podtynkowy wys. x szer. Rodzaj pokrywy od strony 64 UG60 D Standardowa puszka osprz towa z elementem àczenio tak x x 60 Pokrywa spr ynowa i uniwersalna UG60 VD G boka puszka z elementem àczeniowym tak x x 60 Pokrywa spr ynowa i uniwersalna od strony 64 UG60 VK Puszka osprz towa o du ym gabarycie z elementem àcze x x 60 Pokrywa uniwersalna UG60 DNL Puszka osprz towa z listwà gwóêdziowà i z elementem àcze tak x x 60 Pokrywa spr ynowa i uniwersalna UG60 VDNL G boka puszka z listwà gwóêdziowà i z elementem àczeniowym tak x x 60 Pokrywa spr ynowa i uniwersalna od strony 65 UV70 D Puszka rozga êna x x 70 Pokrywa spr ynowa i uniwersalna UV70 DNL Puszka rozga êna z listwà gwóêdziowà x x 70 Pokrywa spr ynowa i uniwersalna UG60 DOS Puszka standardowa x x 60 Pokrywa spr ynowa iuniwersalna UG72 DP Puszka Perilex x x 70 Pokrywa spr ynowa i uniwersalna UV80 ID Puszka rozga êna wtynkowa z zaciskiem tak Pokrywa na Êruby od strony 66 UV VK Podtynkowa skrzynka rozga êna 80 do tak Pokrywa na Êruby 60 VBS

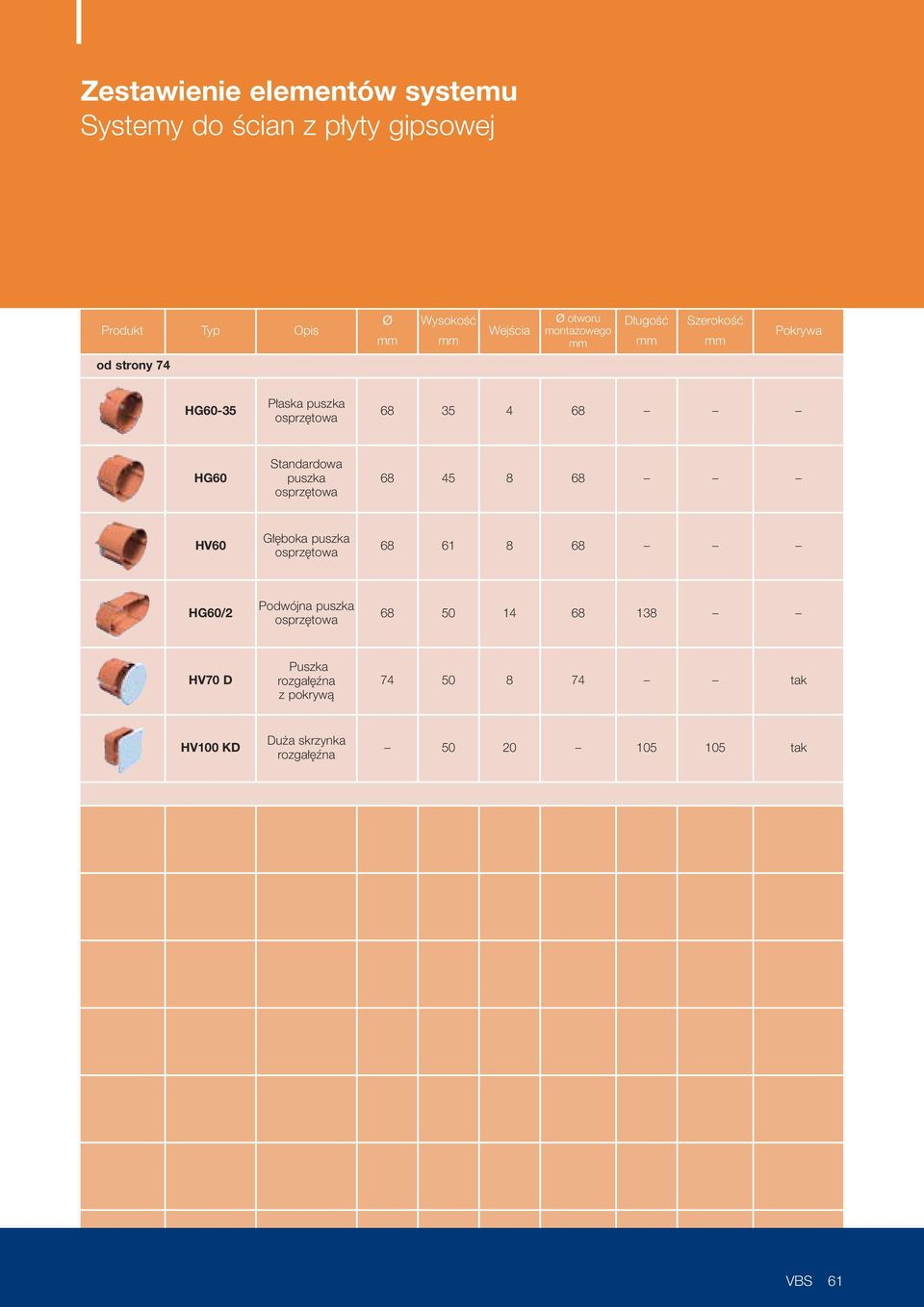

4 Zestawienie elementów systemu Systemy do Êcian z p yty gipsowej Produkt Opis Ø WysokoÊç WejÊcia Ø otworu monta owego D ugoêç SzerokoÊç Pokrywa od strony 74 HG60-35 P aska puszka osprz towa HG60 Standardowa puszka osprz towa HV60 G boka puszka osprz towa HG60/2 Podwójna puszka osprz towa HV70 D Puszka rozga êna z pokrywà tak HV100 KD Du a skrzynka rozga êna tak VBS 61

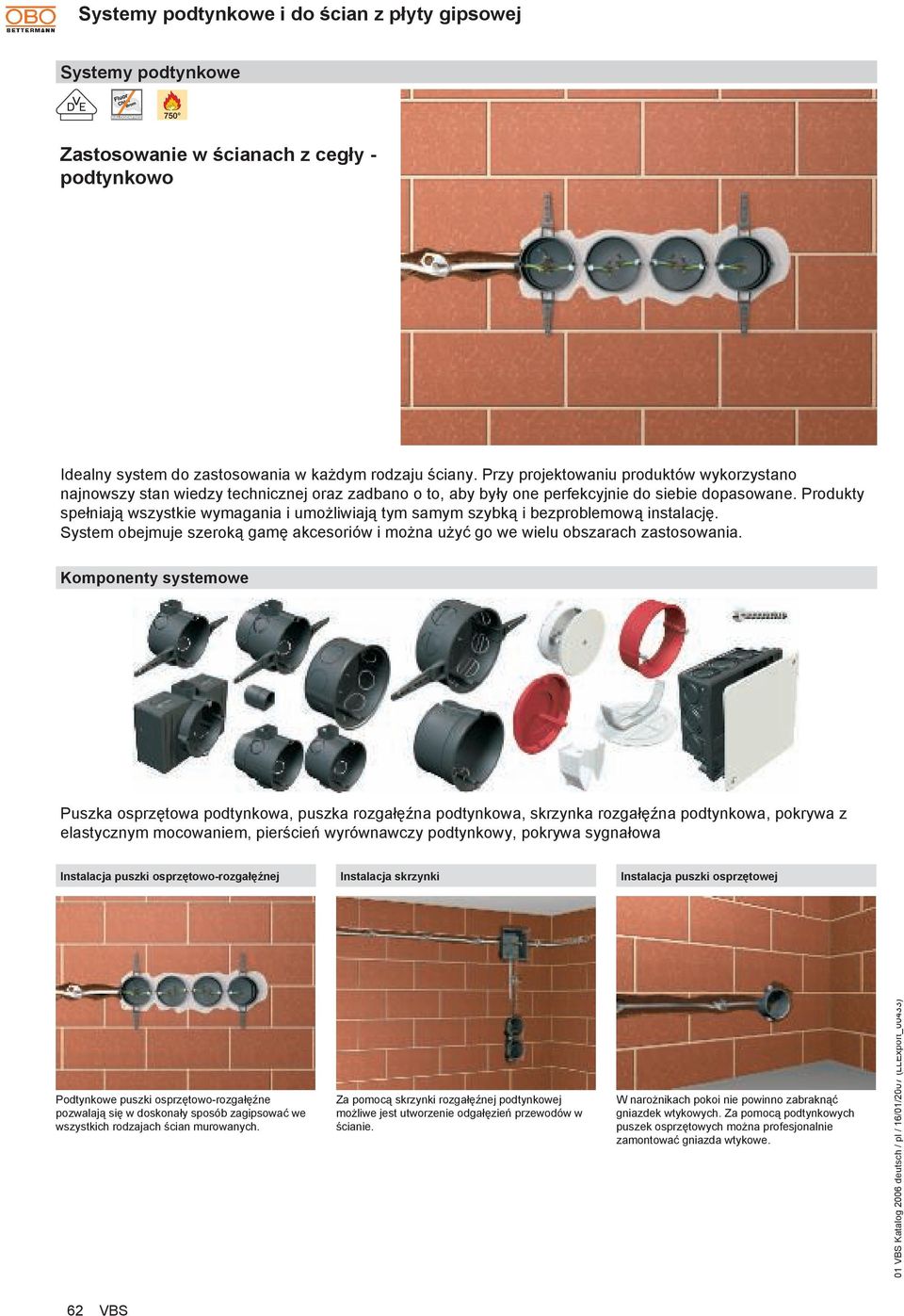

5 Zastosowanie w ścianach z cegły - podtynkowo Idealny system do zastosowania w każdym rodzaju ściany. Przy projektowaniu produktów wykorzystano najnowszy stan wiedzy technicznej oraz zadbano o to, aby były one perfekcyjnie do siebie dopasowane. Produkty spełniają wszystkie wymagania i umożliwiają tym samym szybką i bezproblemową instalację. System obejmuje szeroką gamę akcesoriów i można użyć go we wielu obszarach zastosowania. Komponenty systemowe Puszka osprzętowa podtynkowa, puszka rozgałęźna podtynkowa, skrzynka rozgałęźna podtynkowa, pokrywa z elastycznym mocowaniem, pierścień wyrównawczy podtynkowy, pokrywa sygnałowa Instalacja puszki osprzętowo-rozgałęźnej Instalacja skrzynki Instalacja puszki osprzętowej Podtynkowe puszki osprzętowo-rozgałęźne pozwalają się w doskonały sposób zagipsować we wszystkich rodzajach ścian murowanych. Za pomocą skrzynki rozgałęźnej podtynkowej możliwe jest utworzenie odgałęzień przewodów w ścianie. W narożnikach pokoi nie powinno zabraknąć gniazdek wtykowych. Za pomocą podtynkowych puszek osprzętowych można profesjonalnie zamontować gniazda wtykowe. 62 VBS

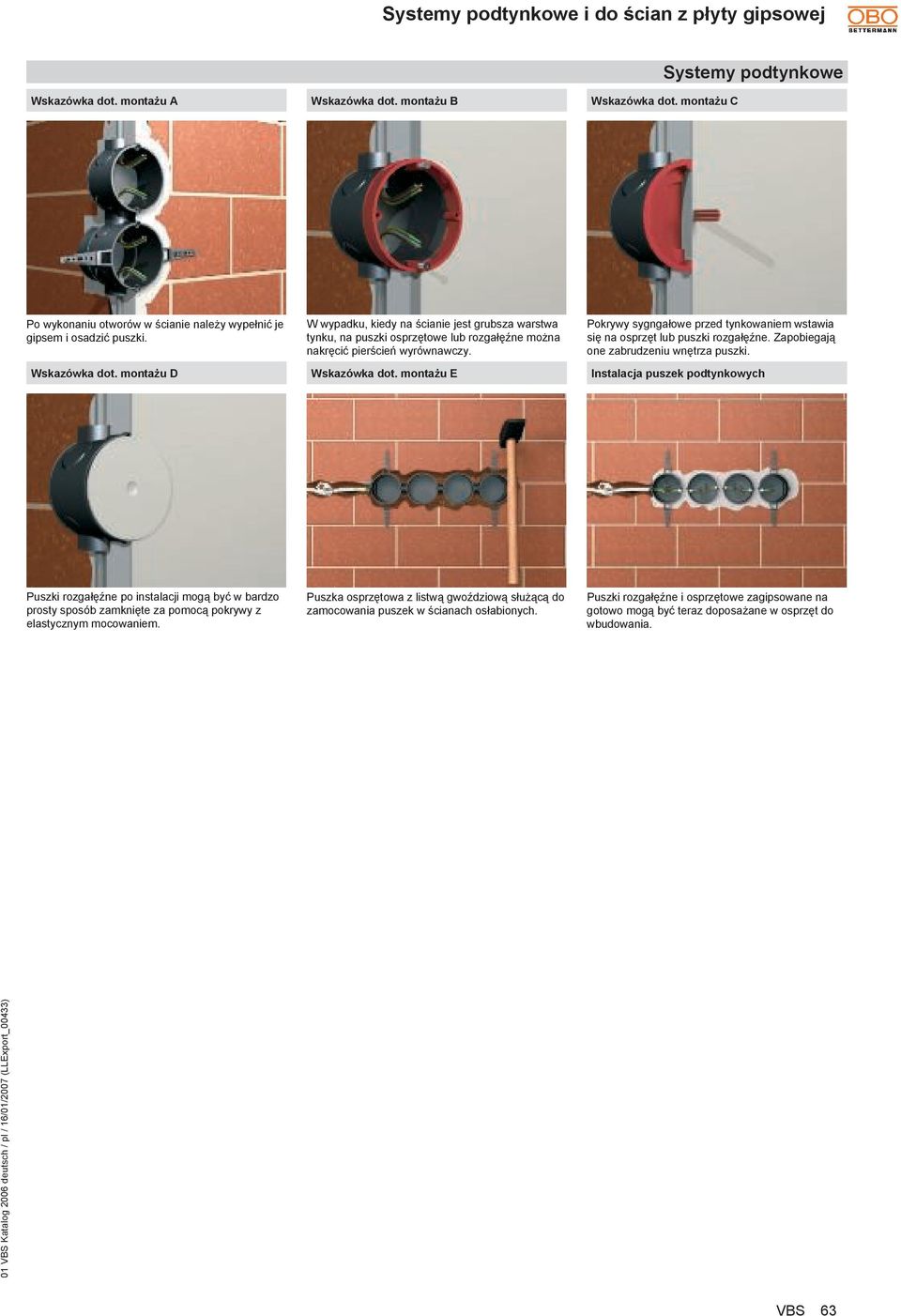

6 Wskazówka dot. montażu A Wskazówka dot. montażu B Wskazówka dot. montażu C Po wykonaniu otworów w ścianie należy wypełnić je gipsem i osadzić puszki. Wskazówka dot. montażu D W wypadku, kiedy na ścianie jest grubsza warstwa tynku, na puszki osprzętowe lub rozgałęźne można nakręcić pierścień wyrównawczy. Wskazówka dot. montażu E Pokrywy sygngałowe przed tynkowaniem wstawia się na osprzęt lub puszki rozgałęźne. Zapobiegają one zabrudzeniu wnętrza puszki. Instalacja puszek podtynkowych Puszki rozgałęźne po instalacji mogą być w bardzo prosty sposób zamknięte za pomocą pokrywy z elastycznym mocowaniem. Puszka osprzętowa z listwą gwoździową służącą do zamocowania puszek w ścianach osłabionych. Puszki rozgałęźne i osprzętowe zagipsowane na gotowo mogą być teraz doposażane w osprzęt do wbudowania. VBS 63

7 Puszka osprzętowa podtynkowa UG 60 D podtynkowy czarny 300 kg/% PS 25 1, Puszka osprzętowa. Odległość osiowa wielokrotnego montażu 71 (według DIN ) za pomocą złączki zaciskowej. 7 otworów na przewody i rurki o średnicy 20 i 25. Montaż za pomocą rozpórek i śrub. Rozstaw śrub mocujących 60, dla zamocowania śrubami samowkręcającymi 3,2, z 2 otworami na śruby. Puszka dostarczana bez śrub. Stopień ochrony IP 20. Puszka osprzętowa/rozgałęźna podtynkowa kg/% PS UG 60 VD podtynkowy czarny , Puszka osprzętowo-rozgałęźna. Odległość osiowa wielokrotnego montażu 71 (według DIN ) za pomocą złączki zaciskowej. 13 otworów na przewody i rurki o średnicy 20 i 25. Montaż za pomocą rozpórek i śrub. Rozstaw śrub mocujących 60, dla zamocowania śrubami samowkręcającymi 3,2, z 2 otworami na śruby. Puszka dostarczana bez śrub. Stopień ochrony IP 20. Skrzynka osprzętowa/rozgałęźna podtynkowa kg/% PS UG 60 VK podtynkowy czarny , Puszka osprzętowo-rozgałęźna z powiększoną przestrzenią po obu stronach, do umieszczenia zacisków łączących. Odległość osiowa wielokrotnego montażu 71 (według DIN ) za pomocą złączki zaciskowej. 8 otworów na przewody i rurki o średnicy do 21. Rozstaw śrub mocujących 60, dla zamocowania śrubami samowkręcającymi 3,2, z 2 otworami na śruby i 2 śrubami mocującymi. Stopień ochrony IP 20. Pierścień montażowy do puszki osprzętowej podtynkowej kg/% PS UG AS podtynkowy czarny , Pierścień montażowy przeznaczony do wszystkich puszek z elementami łączącymi. Nadaje się do kombinacji osprzętu silno-i słaboprądowego lub osprzętu telekomunikacyjnego przy użyciu oddzielnych pokryw. Odległość kombinacji 90. Puszka osprzętowa z listwą gwoździową podtynkowa kg/% PS UG 60 D NL podtynkowy czarny , Puszka osprzętowa z listwą gwoździową służącą do zamocowania puszek. Średnica gwoździa maks. 3, grubość tynku min. 8. Odległość osiowa wielokrotnego montażu 71 (według DIN ) za pomocą złączki zaciskowej. 7 otworów na przewody i rurki o średnicy 20 i 25. Montaż za pomocą rozpórek i śrub. Rozstaw śrub mocujących 60, dla zamocowania śrubami samowkręcającymi 3,2, z 2 otworami na śruby. Puszka dostarczana bez śrub. Stopień ochrony IP VBS

8 UG 60 VD NL czarny Wysokość kg/% PS 100 2, Puszka osprzętowo-rozgałęźna z listwą gwoździową służącą do zamocowania puszek. Średnica gwoździa maks. 3, grubość tynku min. 8. Odległość osiowa wielokrotnego montażu 71 (według DIN ) za pomocą złączki zaciskowej. 13 otworów na przewody i rurki o średnicy 20 i 25. Montaż za pomocą rozpórek i śrub. Rozstaw śrub mocujących 60, dla zamocowania śrubami samowkręcającymi 3,2, z 2 otworami na śruby. Puszka dostarczana bez śrub. Stopień ochrony IP 20. Puszka osprzętowa/rozgałęźna z listwą gwoździową podtynkowa Wysokość kg/% PS UV 70 D czarny , Puszka rozgałęźna z 6 listwami zaciskowymi 1,5 lub 5 listwami zaciskowymi 2,5. 9 otworów na przewody i rurki o średnicy do 21. Puszka razem z pokrywą i śrubami spełnia wymogi VDE według VDE 0606, materiał samogasnący wg VDE 0471/DIN 695 część 2-1. Wytrzymałość temperaturowa 750 C. Stopień ochrony IP 20. Puszka rozgałęźna podtynkowa Puszka rozgałęźna z listwą gwoździową podtynkowa kg/% PS UV 70 D NL podtynkowy czarny , Puszka rozgałęźna z listwą gwoździową do mocowania puszek. Średnica gwoździ maks. 3, grubość tynku min. 8. Do podłączenia z 6 listwami zaciskowymi 1,5 lub 5 listwami zaciskowymi 2,5. 9 otworów na przewody i rurki o średnicy 21. Puszka razem z pokrywą i śrubami spełnia wymogi VDE według VDE 0606, materiał samogasnący wg VDE 0471/DIN 695 część 2-1. Wytrzymałość temperaturowa 750 C. Stopień ochrony IP Puszka osprzętowa podtynkowa bez pierścienia montażowego kg/% PS UG 60 DOS podtynkowy czarny , Puszka osprzętowa bez pierścienia montażowego stosowana w stropowaniu. 3 otwory na przewody i rurki o średnicy 19. Montaż za pomocą rozpórek i śrub. Rozstaw śrub mocujących 60, dla zamocowania śrubami samowkręcającymi 3,2, z 2 otworami na śruby. Puszka dostarczana bez śrub. Stopień ochrony IP Puszka osprzętowa Perilex kg/% PS UG 72 DP podtynkowy czarny , Puszka osprzętowa Perilex stosowana do montażu osprzętu Perilex 16 A. 6 otworów na przewody i rurki o średnicy 21,5. Rozstaw śrub mocujących 67, dla zamocowania śrubami samowkręcającymi 3,2, z 2 otworami na śruby i 2 śrubami mocującymi. Stopień ochrony IP VBS 65

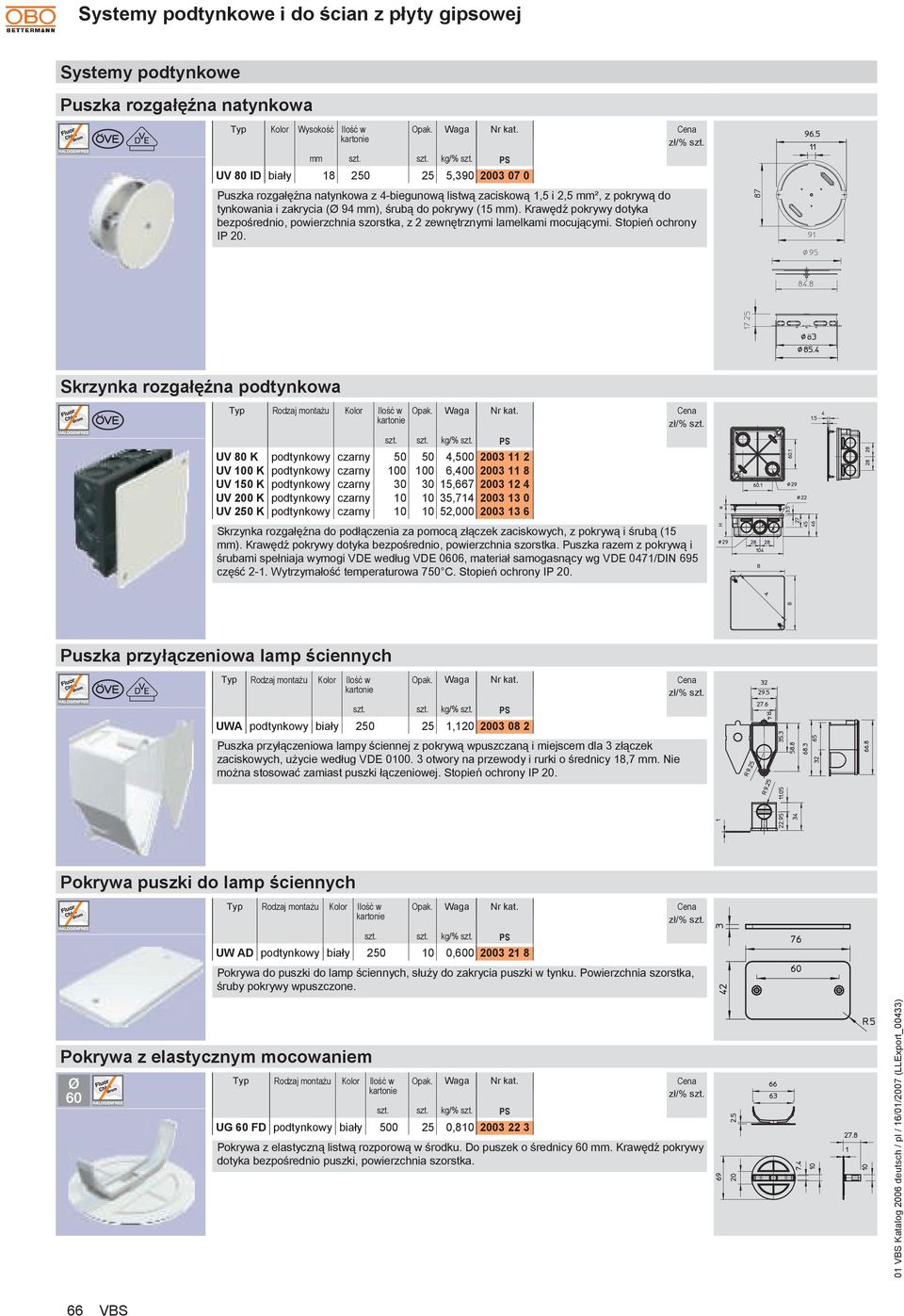

9 Puszka rozgałęźna natynkowa UV 80 ID biały Wysokość kg/% PS 25 5, Puszka rozgałęźna natynkowa z 4-biegunową listwą zaciskową 1,5 i 2,5 ², z pokrywą do tynkowania i zakrycia (Ø 94 ), śrubą do pokrywy (15 ). Krawędź pokrywy dotyka bezpośrednio, powierzchnia szorstka, z 2 zewnętrznymi lamelkami mocującymi. Stopień ochrony IP 20. Skrzynka rozgałęźna podtynkowa kg/% PS UV 80 K podtynkowy czarny , UV 100 K podtynkowy czarny , UV 150 K podtynkowy czarny , UV 200 K podtynkowy czarny , UV 250 K podtynkowy czarny , Skrzynka rozgałęźna do podłączenia za pomocą złączek zaciskowych, z pokrywą i śrubą (15 ). Krawędź pokrywy dotyka bezpośrednio, powierzchnia szorstka. Puszka razem z pokrywą i śrubami spełniaja wymogi VDE według VDE 0606, materiał samogasnący wg VDE 0471/DIN 695 część 2-1. Wytrzymałość temperaturowa 750 C. Stopień ochrony IP 20. Puszka przyłączeniowa lamp ściennych kg/% PS UWA podtynkowy biały , Puszka przyłączeniowa lampy ściennej z pokrywą wpuszczaną i miejscem dla 3 złączek zaciskowych, użycie według VDE otwory na przewody i rurki o średnicy 18,7. Nie można stosować zamiast puszki łączeniowej. Stopień ochrony IP Pokrywa puszki do lamp ściennych kg/% PS UW AD podtynkowy biały , Pokrywa do puszki do lamp ściennych, służy do zakrycia puszki w tynku. Powierzchnia szorstka, śruby pokrywy wpuszczone. Pokrywa z elastycznym mocowaniem kg/% PS UG 60 FD podtynkowy biały , Pokrywa z elastyczną listwą rozporową w środku. Do puszek o średnicy 60. Krawędź pokrywy dotyka bezpośrednio puszki, powierzchnia szorstka. 66 VBS

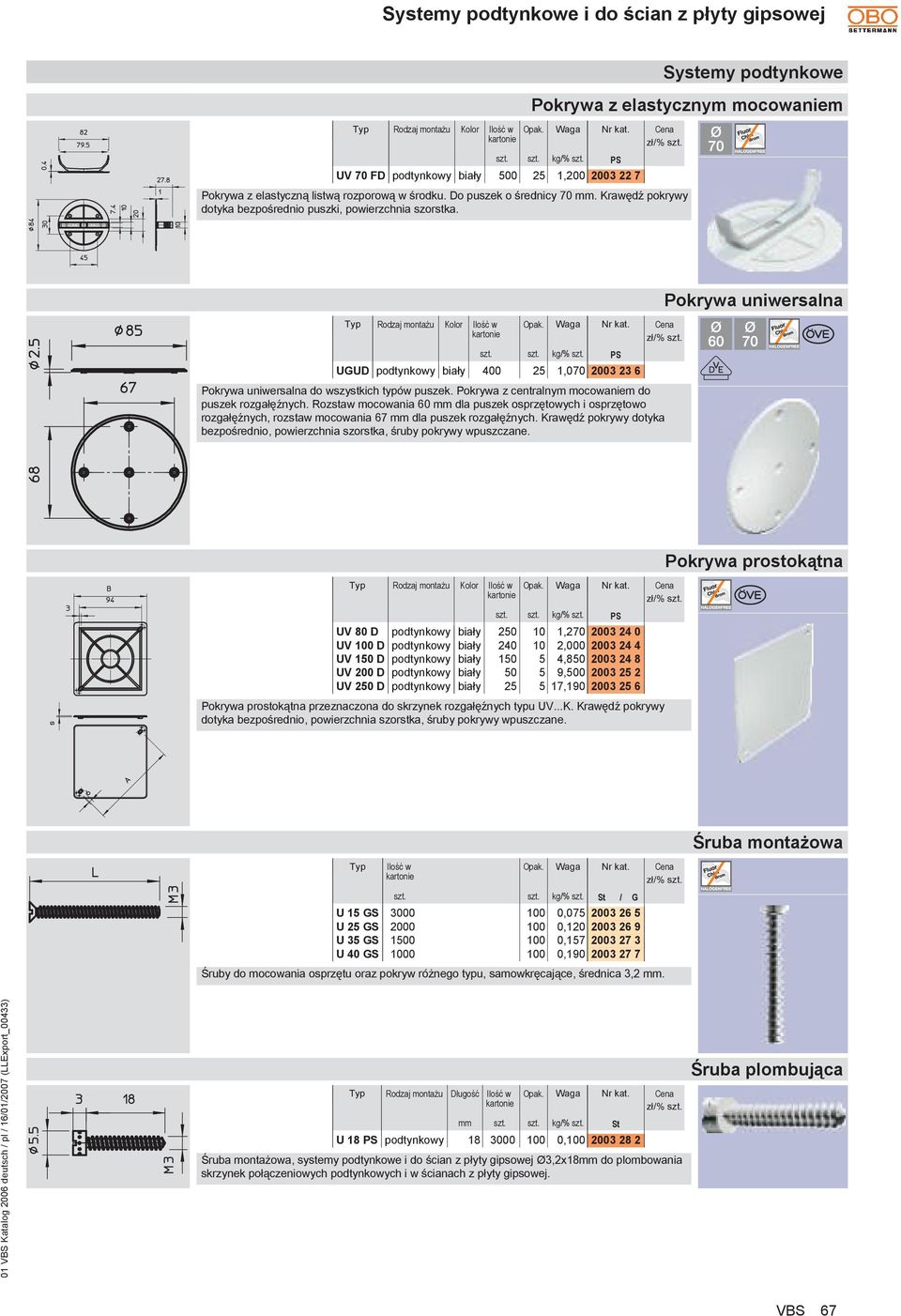

10 UV 70 FD podtynkowy biały Pokrywa z elastyczną listwą rozporową w środku. Do puszek o średnicy 70. Krawędź pokrywy dotyka bezpośrednio puszki, powierzchnia szorstka kg/% PS 25 1, Pokrywa z elastycznym mocowaniem kg/% PS UGUD podtynkowy biały , Pokrywa uniwersalna do wszystkich typów puszek. Pokrywa z centralnym mocowaniem do puszek rozgałęźnych. Rozstaw mocowania 60 dla puszek osprzętowych i osprzętowo rozgałęźnych, rozstaw mocowania 67 dla puszek rozgałęźnych. Krawędź pokrywy dotyka bezpośrednio, powierzchnia szorstka, śruby pokrywy wpuszczane. Pokrywa uniwersalna kg/% PS UV 80 D podtynkowy biały , UV 100 D podtynkowy biały , UV 150 D podtynkowy biały , UV 200 D podtynkowy biały , UV 250 D podtynkowy biały , Pokrywa prostokątna przeznaczona do skrzynek rozgałęźnych typu UV...K. Krawędź pokrywy dotyka bezpośrednio, powierzchnia szorstka, śruby pokrywy wpuszczane Pokrywa prostokątna kg/% St / G U 15 GS , U 25 GS , U 35 GS , U 40 GS , Śruby do mocowania osprzętu oraz pokryw różnego typu, samowkręcające, średnica 3, Śruba montażowa Długość kg/% St U 18 PS podtynkowy , Śruba montażowa, systemy podtynkowe i do ścian z płyty gipsowej Ø3,2x18 do plombowania skrzynek połączeniowych podtynkowych i w ścianach z płyty gipsowej Śruba plombująca VBS 67

11 Pierścień wyrównawczy podtynkowy UG 60 PA/12 podtynkowy czerwony 250 kg/% PS 25 0, Pierścień wyrównawczy mocowany za pomocą śruby do głęboko wpuszczonej puszki osprzętowej i osprzętowo rozgałęźnej. Każdy kolejny pierścień montowany jest pod kątem 90 stopni. Odpowiednią wysokość można uzyskać za pomocą kombinacji różnych typów pierścieni. Komplet zawiera 2 śruby do mocowania osprzętu (15 ) i 2 śruby mocujące. Stopień ochrony IP kg/% PS UG 60 PA/24 podtynkowy czerwony , Pierścień wyrównawczy mocowany za pomocą śruby do głęboko wpuszczonej puszki osprzętowej i osprzętowo rozgałęźnej. Każdy kolejny pierścień montowany jest pod kątem 90 stopni. Odpowiednią wysokość można uzyskać za pomocą kombinacji różnych typów pierścieni. Komplet zawiera 2 śruby do mocowania osprzętu (15 ) i 2 śruby mocujące. Stopień ochrony IP kg/% PS UV 70 PA/12 podtynkowy czerwony , Pierścień wyrównawczy mocowany za pomocą śruby do głęboko wpuszczonej puszki osprzętowej i osprzętowo rozgałęźnej. Każdy kolejny pierścień montowany jest pod kątem 90 stopni. Odpowiednią wysokość można uzyskać za pomocą kombinacji różnych typów pierścieni. Komplet zawiera 2 śruby do mocowania osprzętu (15 ) i 2 śruby mocujące. Stopień ochrony IP kg/% PS UV 70 PA/24 podtynkowy czerwony , Pierścień wyrównawczy mocowany za pomocą śruby do głęboko wpuszczonej puszki osprzętowej i osprzętowo rozgałęźnej. Każdy kolejny pierścień montowany jest pod kątem 90 stopni. Odpowiednią wysokość można uzyskać za pomocą kombinacji różnych typów pierścieni. Komplet zawiera 2 śruby do mocowania osprzętu (15 ) i 2 śruby mocujące. Stopień ochrony IP 20. Pokrywa sygnalizacyjna kg/% PE UG 60 SD podtynkowy czerwony , Pokrywa sygnalizacyjna chroniąca wnętrze puszki, otwory i głowice śrub przy tynkowaniu. Wąsy na pokrywie ułatwiają znalezienie puszek po tynkowaniu. Pokrywę można używać wielokrotnie. Po tynkowaniu wystarczy przycisnąć pokrywę i usunąć ją VBS

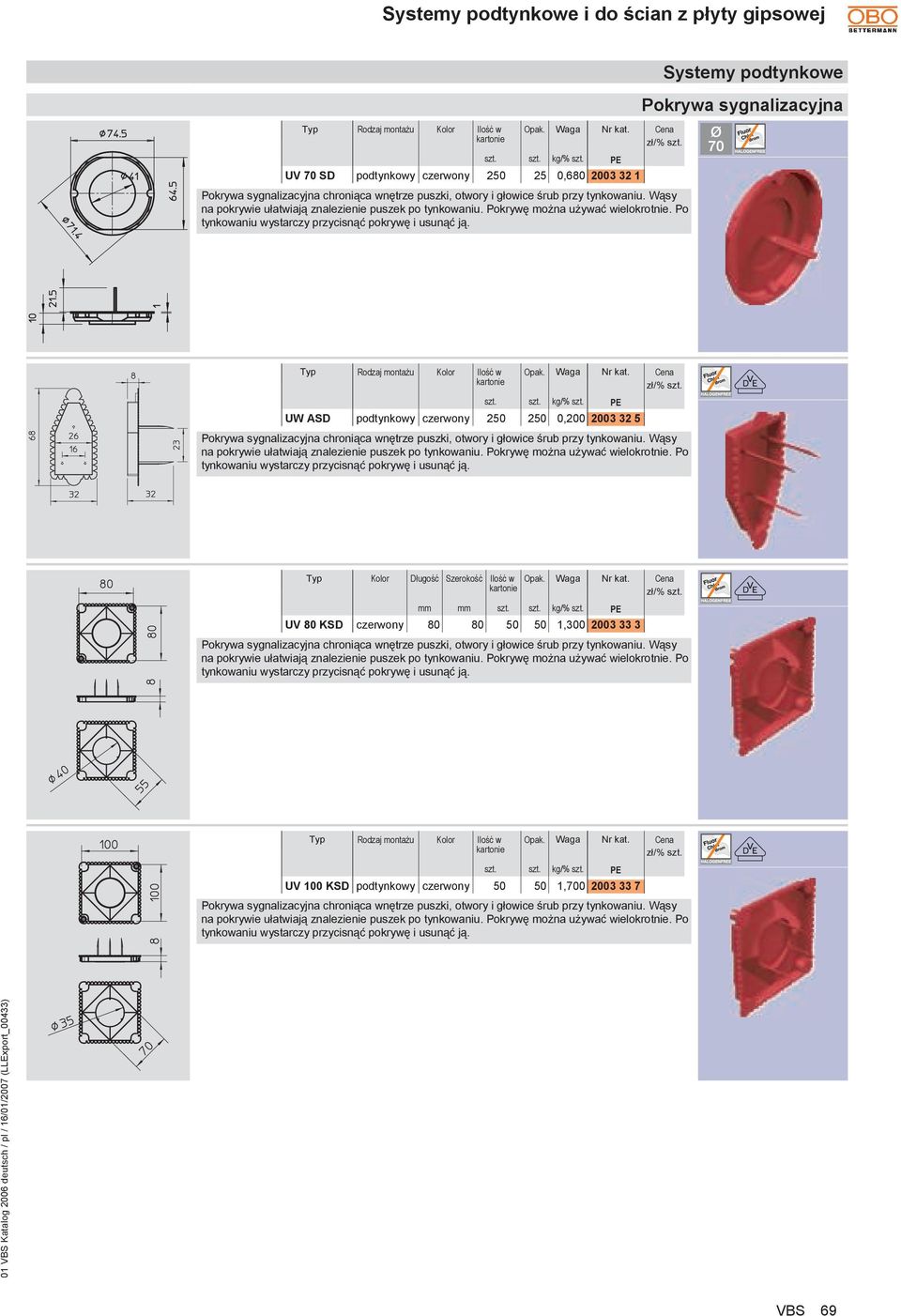

12 UV 70 SD podtynkowy czerwony kg/% PE 25 0, Pokrywa sygnalizacyjna chroniąca wnętrze puszki, otwory i głowice śrub przy tynkowaniu. Wąsy na pokrywie ułatwiają znalezienie puszek po tynkowaniu. Pokrywę można używać wielokrotnie. Po tynkowaniu wystarczy przycisnąć pokrywę i usunąć ją. Pokrywa sygnalizacyjna kg/% PE UW ASD podtynkowy czerwony , Pokrywa sygnalizacyjna chroniąca wnętrze puszki, otwory i głowice śrub przy tynkowaniu. Wąsy na pokrywie ułatwiają znalezienie puszek po tynkowaniu. Pokrywę można używać wielokrotnie. Po tynkowaniu wystarczy przycisnąć pokrywę i usunąć ją Długość Szerokość kg/% PE UV 80 KSD czerwony , Pokrywa sygnalizacyjna chroniąca wnętrze puszki, otwory i głowice śrub przy tynkowaniu. Wąsy na pokrywie ułatwiają znalezienie puszek po tynkowaniu. Pokrywę można używać wielokrotnie. Po tynkowaniu wystarczy przycisnąć pokrywę i usunąć ją kg/% PE UV 100 KSD podtynkowy czerwony , Pokrywa sygnalizacyjna chroniąca wnętrze puszki, otwory i głowice śrub przy tynkowaniu. Wąsy na pokrywie ułatwiają znalezienie puszek po tynkowaniu. Pokrywę można używać wielokrotnie. Po tynkowaniu wystarczy przycisnąć pokrywę i usunąć ją VBS 69

13 Płytka kryjąca do puszki wstawnej CEE kg/% PA 2393/UP jasnoszary 5 4, Płytka kryjąca razem z puszką wstawną umożliwia czyste zakrycie w ścianie zł/ Puszka wstawna CEE 2392 jasnoszary kg/% PA/GF 5 10, Puszka montażowa do montażu gniazd CEE w kanałach WDK. Stosowana również jako podtynkowa puszka wstawna dla gniazd CEE zł/ 70 VBS

14 VBS 71

15 Systemy do ścian z płyty gipsowej Zastosowanie w systemach stelażowych - w ścianach z płyty gipsowej Koncepcja dla systemów ścian zbudowanych na stelażach, która rozwiązuje główne problemy napotykane przy montażu instalacji w tego typu ścianach. System ścian z płyty gipsowej pozostaje absoltunie wiatroszczelny. Elementy systemu oferowanego przez OBO są doskonale do siebie dopasowane co gwarantuje zachowanie wiatroszczelności w każdym obiekcie - od domku jednorodzinnego do dużych projektów. System nadaje się dla ścian o grubości od 7 do 35. Komponenty systemowe Puszka osprzętowa do ścian z płyty gipsowej, puszka rozgałęźna do ścian z płyty gipsowej, skrzynka rozgałęźna do ścian z płyty gipsowej, pokrywa uniwersalna Instalacja przy wejściu do pokoju Instalacja rozdzielnicy Przełączniki i przyciski znajdują się najczęściej bezpośrednio przy wejściu do pokoju na wysokości ramion. Do zamocowania tych jednostek do zabudowy najlepiej nadają się puszki montażowe do ścian pustych. Za pomocą skrzynek do ścian z płyty gipsowej możliwe jest utworzenie rozgałęzień przewodów w ścianie. 72 VBS

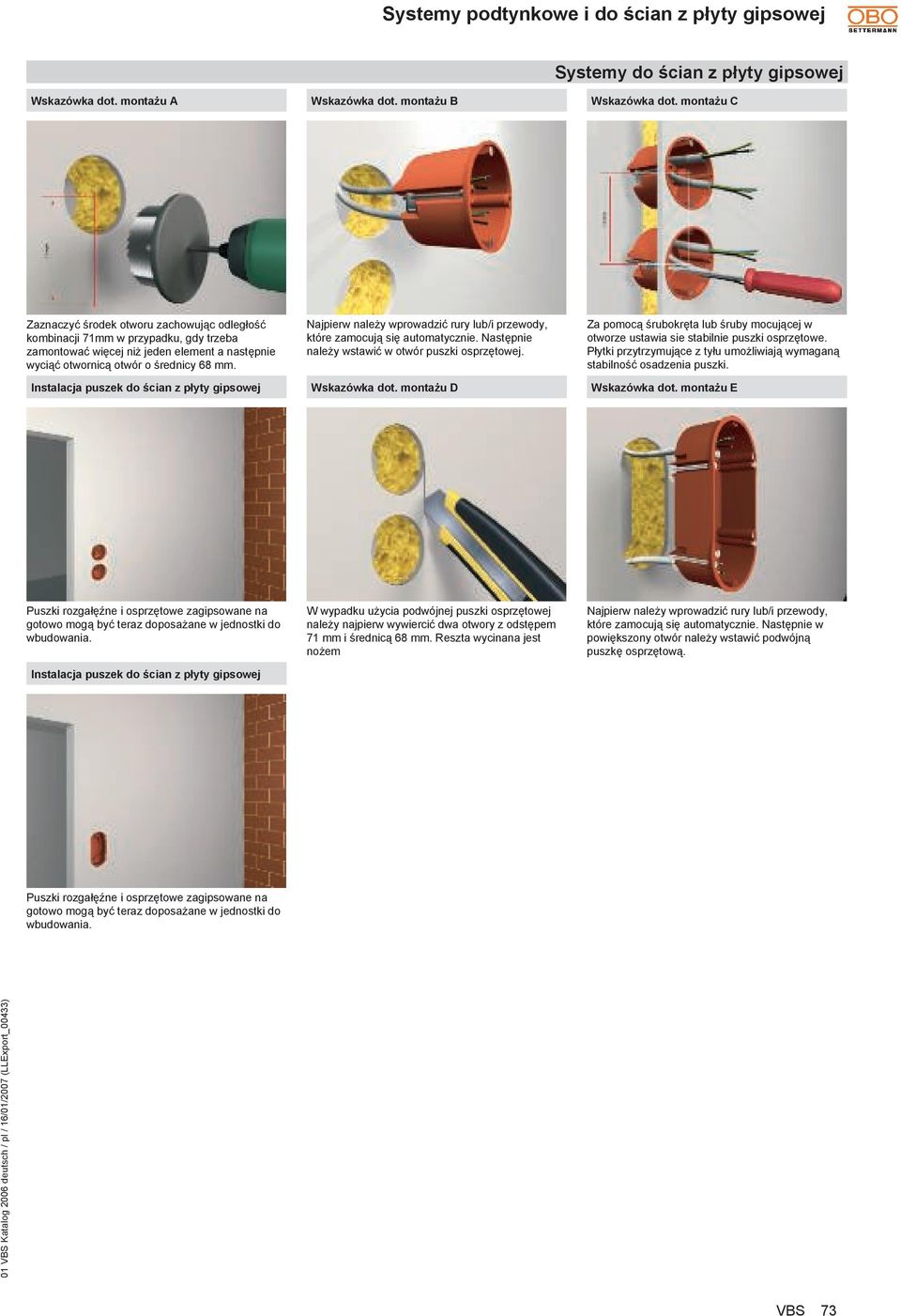

16 Systemy do ścian z płyty gipsowej Wskazówka dot. montażu A Wskazówka dot. montażu B Wskazówka dot. montażu C Zaznaczyć środek otworu zachowując odległość kombinacji 71 w przypadku, gdy trzeba zamontować więcej niż jeden element a następnie wyciąć otwornicą otwór o średnicy 68. Instalacja puszek do ścian z płyty gipsowej Najpierw należy wprowadzić rury lub/i przewody, które zamocują się automatycznie. Następnie należy wstawić w otwór puszki osprzętowej. Wskazówka dot. montażu D Za pomocą śrubokręta lub śruby mocującej w otworze ustawia sie stabilnie puszki osprzętowe. Płytki przytrzymujące z tyłu umożliwiają wymaganą stabilność osadzenia puszki. Wskazówka dot. montażu E Puszki rozgałęźne i osprzętowe zagipsowane na gotowo mogą być teraz doposażane w jednostki do wbudowania. Instalacja puszek do ścian z płyty gipsowej W wypadku użycia podwójnej puszki osprzętowej należy najpierw wywiercić dwa otwory z odstępem 71 i średnicą 68. Reszta wycinana jest nożem Najpierw należy wprowadzić rury lub/i przewody, które zamocują się automatycznie. Następnie w powiększony otwór należy wstawić podwójną puszkę osprzętową. Puszki rozgałęźne i osprzętowe zagipsowane na gotowo mogą być teraz doposażane w jednostki do wbudowania. VBS 73

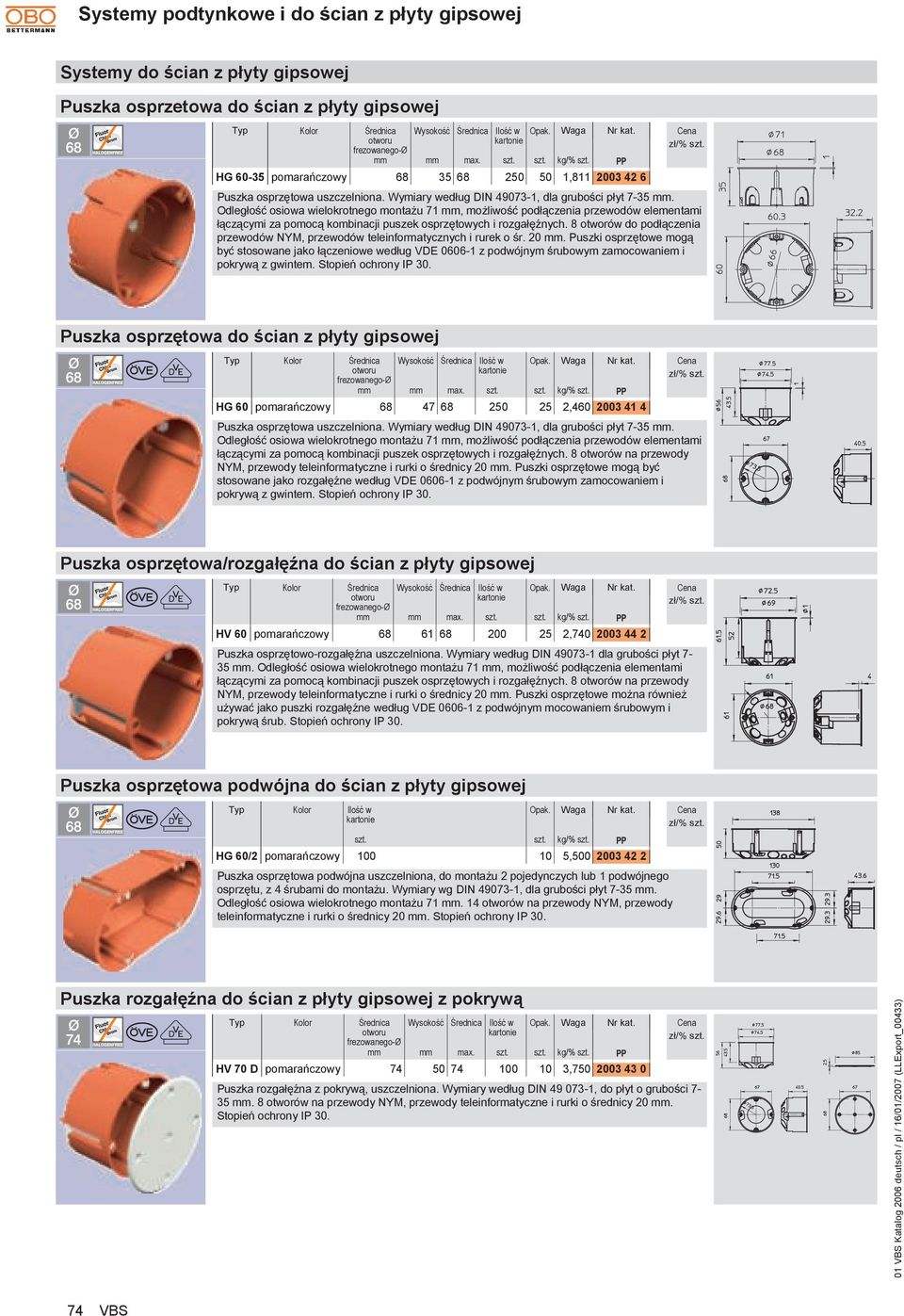

17 Systemy do ścian z płyty gipsowej Puszka osprzetowa do ścian z płyty gipsowej HG pomarańczowy Średnica Wysokość Średnica otworu frezowanego-ø max kg/% PP 50 1, Puszka osprzętowa uszczelniona. Wymiary według DIN , dla grubości płyt Odległość osiowa wielokrotnego montażu 71, możliwość podłączenia przewodów elementami łączącymi za pomocą kombinacji puszek osprzętowych i rozgałęźnych. 8 otworów do podłączenia przewodów NYM, przewodów teleinformatycznych i rurek o śr. 20. Puszki osprzętowe mogą być stosowane jako łączeniowe według VDE z podwójnym śrubowym zamocowaniem i pokrywą z gwintem. Stopień ochrony IP Puszka osprzętowa do ścian z płyty gipsowej Średnica otworu frezowanego-ø Wysokość Średnica max. kg/% PP HG 60 pomarańczowy , Puszka osprzętowa uszczelniona. Wymiary według DIN , dla grubości płyt Odległość osiowa wielokrotnego montażu 71, możliwość podłączenia przewodów elementami łączącymi za pomocą kombinacji puszek osprzętowych i rozgałęźnych. 8 otworów na przewody NYM, przewody teleinformatyczne i rurki o średnicy 20. Puszki osprzętowe mogą być stosowane jako rozgałęźne według VDE z podwójnym śrubowym zamocowaniem i pokrywą z gwintem. Stopień ochrony IP Puszka osprzętowa/rozgałęźna do ścian z płyty gipsowej Średnica otworu frezowanego-ø Wysokość Średnica max. kg/% PP HV 60 pomarańczowy , Puszka osprzętowo-rozgałęźna uszczelniona. Wymiary według DIN dla grubości płyt Odległość osiowa wielokrotnego montażu 71, możliwość podłączenia elementami łączącymi za pomocą kombinacji puszek osprzętowych i rozgałęźnych. 8 otworów na przewody NYM, przewody teleinformatyczne i rurki o średnicy 20. Puszki osprzętowe można również używać jako puszki rozgałęźne według VDE z podwójnym mocowaniem śrubowym i pokrywą śrub. Stopień ochrony IP Puszka osprzętowa podwójna do ścian z płyty gipsowej kg/% PP HG 60/2 pomarańczowy , Puszka osprzętowa podwójna uszczelniona, do montażu 2 pojedynczych lub 1 podwójnego osprzętu, z 4 śrubami do montażu. Wymiary wg DIN , dla grubości płyt Odległość osiowa wielokrotnego montażu otworów na przewody NYM, przewody teleinformatyczne i rurki o średnicy 20. Stopień ochrony IP Puszka rozgałęźna do ścian z płyty gipsowej z pokrywą Średnica otworu frezowanego-ø Wysokość Średnica max. kg/% PP HV 70 D pomarańczowy , Puszka rozgałęźna z pokrywą, uszczelniona. Wymiary według DIN , do płyt o grubości otworów na przewody NYM, przewody teleinformatyczne i rurki o średnicy 20. Stopień ochrony IP VBS
