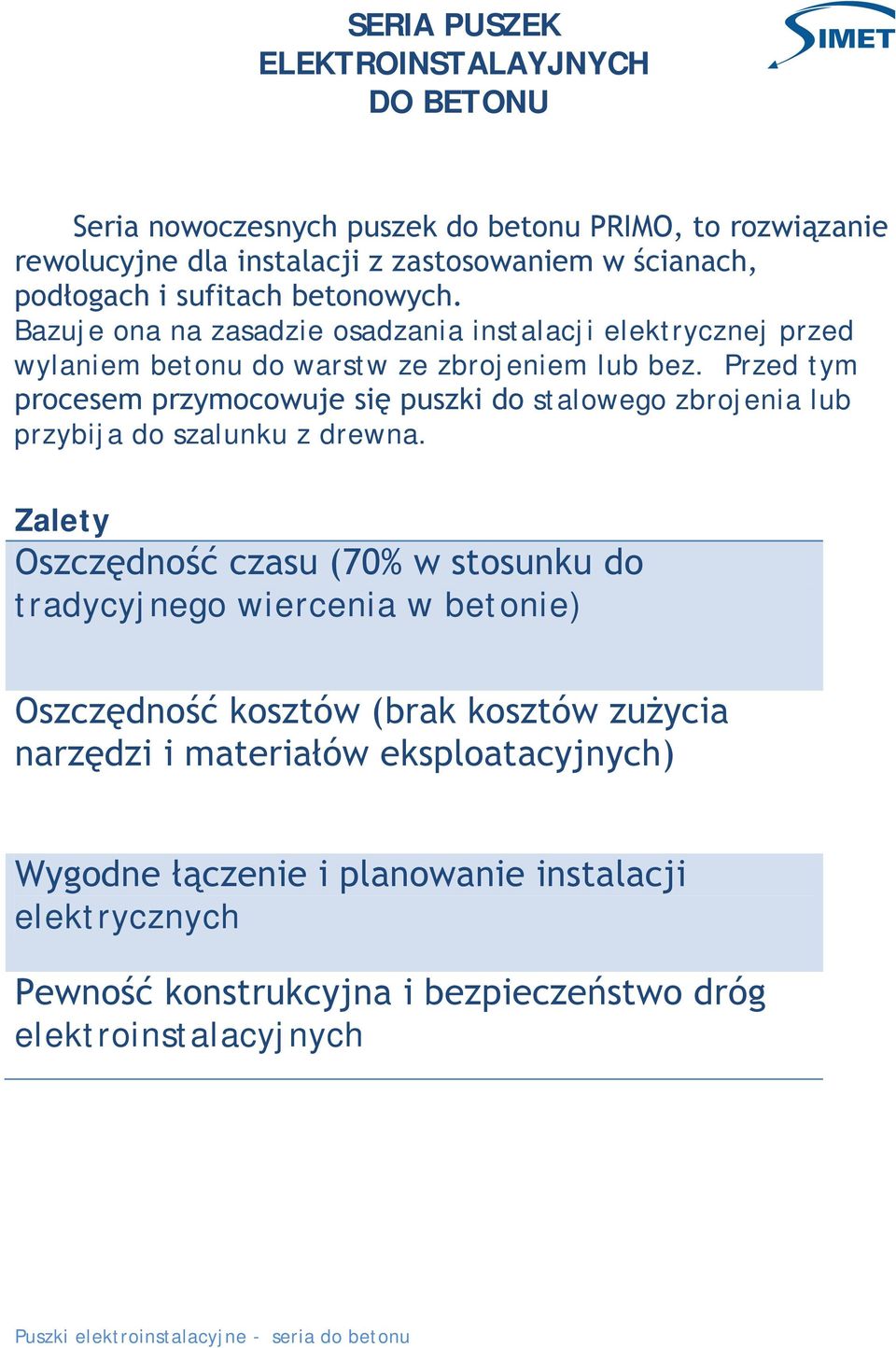

1 Puszki elektroinstalacyjne - seria do betonu SERIA PUSZEK ELEKTROINSTALAYJNYCH DO BETONU Seria nowoczesnych puszek do betonu PRIMO, to rozwiązanie rewolucyjne dla instalacji z zastosowaniem w ścianach, podłogach i sufitach betonowych. Bazuje ona na zasadzie osadzania instalacji elektrycznej przed wylaniem betonu do warstw ze zbrojeniem lub bez. Przed tym procesem przymocowuje się puszki do stalowego zbrojenia lub przybija do szalunku z drewna. Zalety Oszczędność czasu (70% w stosunku do tradycyjnego wiercenia w betonie) Oszczędność kosztów (brak kosztów zużycia narzędzi i materiałów eksploatacyjnych) Wygodne łączenie i planowanie instalacji elektrycznych Pewność konstrukcyjna i bezpieczeństwo dróg elektroinstalacyjnych

2 Puszki elektroinstalacyjne Akcesoria do puszek

3 Puszka do betonu z uchwytami montażowymi, osprzętowa Ø 60mm / PO Średnica zewnętrzna 70mm Głębokość 90mm Opakowanie zbiorcze 50szt. Zastosowanie Puszka o głównym zastosowaniu do montażu standardowego osprzętu Ø 60mm. Można ją też zamykać pokrywą PL60 dla zastosowania jako puszki rozgałęźnej. Nawiercić otwory w korpusie Zamknąć deklem Skrzydło puszki przymocować drutem do zbrojenia Zamocowana puszka pozwala na wylewkę betonu do gł. 6cm Wybić dekielek, dla odkrycia przestrzeni do zamocowania osprzętu Puszki można łączyć modułowo z odstępem ramkowym 71mm

4 Puszki do betonu osprzętowo-rozgałęźne z wkładkami pod rury. P416 P417 / P416 P Średnica zewnętrzna 70mm 70mm Głębokość 84mm 84mm Opakowanie zbiorcze 100szt. Zastosowanie Puszka o głównym zastosowaniu do montażu standardowego osprzętu Ø 60mm. Jej szczególną cechą jest łatwość odkrywania otworów pod rury za pomocą wysuwnych wkładek. Można ją przybić gwoździami do szalunku lub przymocować uchwytami do zbrojenia. 100szt. Siostra puszki P416, różnią się tylko deklem w którym osłabienie jest pod montaż oświetlenia. Średnica otworu 35mm. Przybić puszkę do szalunku (lub z uchwytami P418), przymocować do zbrojenia) Wcisnąć korpus puszki na osadzony dekiel Niepotrzebne wkładki wyciągnąć z puszki pod rury. W komplecie 2 wkładki P598 i 4 pełne. Osadzić peszel lub rurę klinując od góry brzegiem odciętej wkładki lub wkładkami opcjonalnymi P597 do rur M25 lub P598 do rur M20 Przykład mocowania puszki P417 z użyciem opcjonalnych uchwytów P418 Przykład zastosowania puszki w układzie sufitowym z hakiem montażowym P533

5 Puszka do betonu osprzętowo - rozgałęźna, wielkogabarytowa, Ø 60mm / Rozstaw otworów montażowych Głębokość P mm 111mm Opakowanie zbiorcze 50szt. Zastosowanie Wyjątkowa duża i głęboka puszka o wszechstronnym zastosowaniu: jako rozgałęźna, osprzętowa i do podwieszania elementów na suficie. Wytnij osłabienia, po przybiciu do szalunku Podłącz w odpowiednich miejscach rury Wciśnij wieczko Opcjonalne użycie długiego haka do powieszania (P534) Puszka może być użyta jako końcowa do osadzania urządzeń elektronicznych Z dodatkowym montażem uchwytów można ja mocować na zbrojeniu.

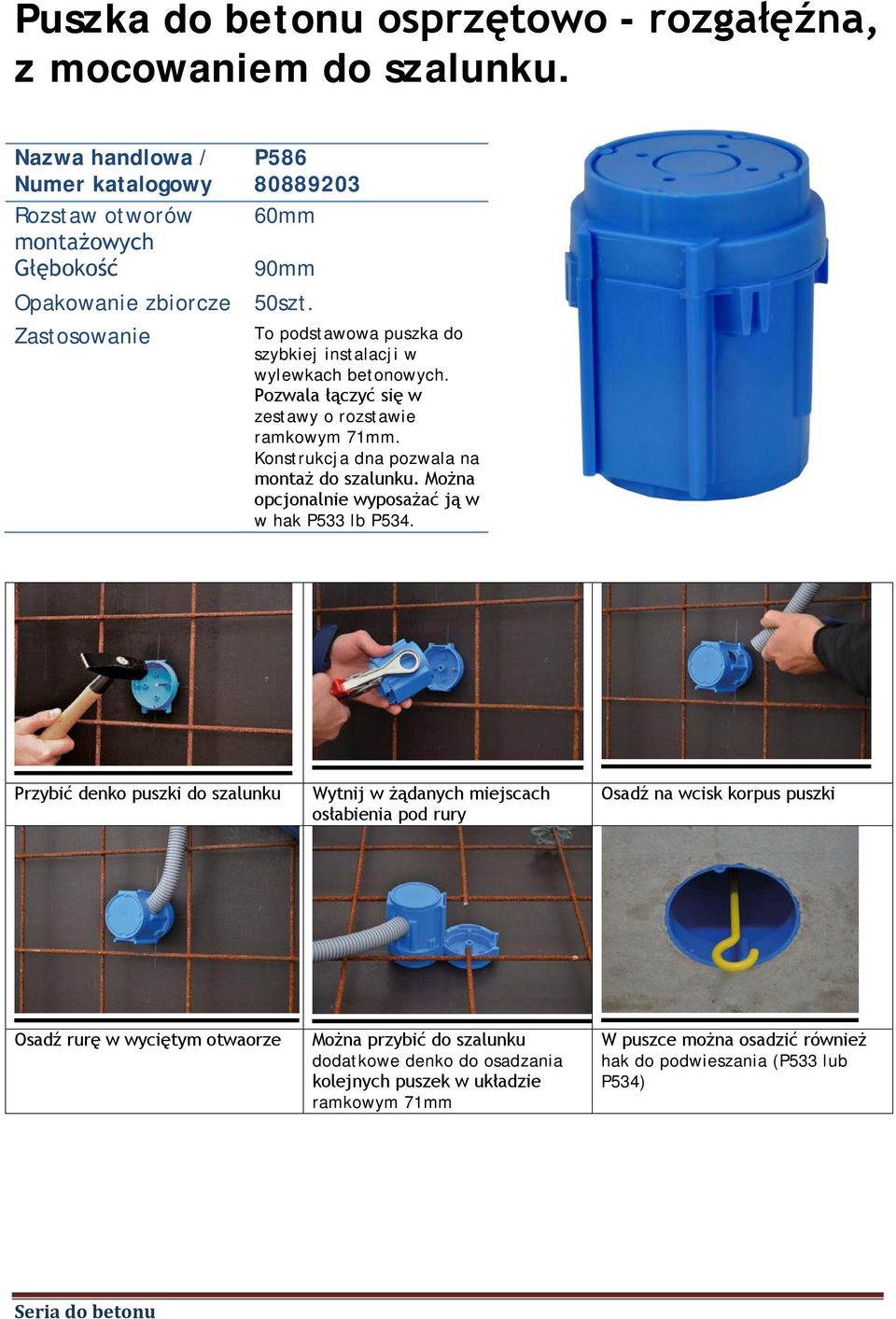

6 Puszka do betonu osprzętowo - rozgałęźna, z mocowaniem do szalunku. / Rozstaw otworów montażowych Głębokość P mm 90mm Opakowanie zbiorcze 50szt. Zastosowanie To podstawowa puszka do szybkiej instalacji w wylewkach betonowych. Pozwala łączyć się w zestawy o rozstawie ramkowym 71mm. Konstrukcja dna pozwala na montaż do szalunku. Można opcjonalnie wyposażać ją w w hak P533 lb P534. Przybić denko puszki do szalunku Wytnij w żądanych miejscach osłabienia pod rury Osadź na wcisk korpus puszki Osadź rurę w wyciętym otwaorze Można przybić do szalunku dodatkowe denko do osadzania kolejnych puszek w układzie ramkowym 71mm W puszce można osadzić również hak do podwieszania (P533 lub P534)

7 Akcesoria do puszek P Hak do podwieszania elementów oświetleniowych. Długość: 100mm. Zastosowanie w puszkach: P586, P416, P417. P Hak do podwieszania elementów oświetleniowych. Długość: 120mm. Zastosowanie w puszkach: P586, P416, P417, P421. P Wkładka do puszek z otworem montażowym pod rurę 25mm. i P417. P Wkładka do puszek z otworem montażowym pod rurę 20mm. i P417. P Wkładka do puszek z otworem montażowym uniwersalna. i P Uchwyt montażowy do puszek. Pozwala na mocowanie puszek do zbrojenia, przed wylewką betonową. Wymiary zewnętrzne: 120x50x60mm. i P417, P421.
