Transmisje analogowe. Główne ograniczenie wynikające z wąskiego pasma transmisji (4 khz)

Wielkość: px

Rozpocząć pokaz od strony:

Download "Transmisje analogowe. Główne ograniczenie wynikające z wąskiego pasma transmisji (4 khz)"

Grzegorz Krawczyk
4 lat temu
Przeglądów:

1 xdsl Dwaj wielcy naszego świata - Andy Grove (Intel) oraz Bill Gates (Microsoft), zgodnie twierdzili, iż przepustowość łączy telefonicznych stanowić będzie wąskie gardło całego światowego systemu teleinformatycznego. 1

2 Transmisje analogowe Główne ograniczenie wynikające z wąskiego pasma transmisji (4 khz) C = B w * log 2 (1+S/N) C - pojemność kanału Bw - dostępne pasmo transmisyjne S/N - stosunek sygnał / szum w kanale C = 35 kbps 2

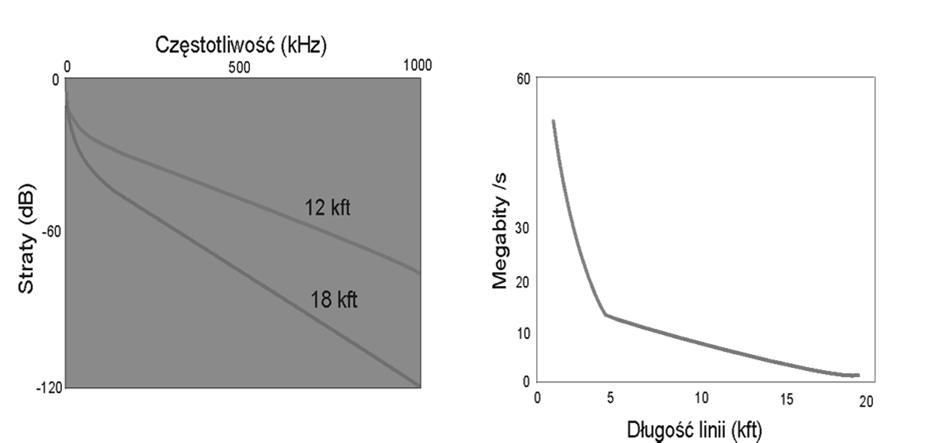

3 Właściwości linii transmisyjnej Tłumienie w zależności od częstotliwości 3

4 Klasa pętli Długość linii Średnica kabla Przepływność Klasa I 2,5 km 24 AWG = 0,51 mm 8,448 Mb/s Klasa II 2,7 km 26 AWG = 0,4 mm 6,144 Mb/s Klasa III 3,7 km 26 AWG = 0,4 mm 4,096 Mb/s 4,6 km 24 AWG = 0,51 mm Klasa IV 5,5 km 24 AWG = 0,51 mm 2,048 Mb/s Zależność przepływności od rodzaju i długości zastosowanej skrętki Technologia/Standard Opis Przepływność / tryb pracy IDSL / T ISDN Single Line Digital Subscriber Line ("pojedyncza" cyfrowa pętla abonencka) 384 DSL Single line Digital Subscriber Line Zasięg [km] 160 kb/s - duplex 5,4 384 kb/s - duplex 5,4 SDSL Single line Digital Subscriber Line 1544 kb/s - duplex 2048 kb/s - duplex 4,8 HDSL T1 (ANSI) DTR/DM-3017 (ETSI) ADSL / CAP Propozycja ADSL / DMT T (ANSI) RADSL / Brak VDSL / Propozycja High data rate Digital Subscriber Line Asymmetric Digital Subscriber Line / (asymetryczna cyfrowa pętla abonencka) Rate-Adaptive Digital Subscriber Line / (adaptacyjna cyfrowa pętla abonencka) Very high data rate Digital Subscriber Line (cyfrowa pętla abonencka o bardzo wysokiej przepływności danych) 1544 kb/s - duplex 3, kb/s - duplex 6144 kb/s - w górę 3,6 640 kb/s - w dół 6144 kb/s - w górę 3,6 640 kb/s - w dół 32 kb/s - 9 Mb/s - w dół Zależy od szybkości 32 kb/s - 1,5 Mb/s - w górę 12,96 Mb/s - w dół 25,92 Mb/s - w dół 51,84 Mb/s - w dół 1,6 0,9 0, Mb/s - w górę 0,28 4

Założenia dla nowych metod trasmisji Asymetryczna transmisja dwukierunkowa 1,5 Mb/sec w kierunku do użytkownika 64 kb/sec w kierunku zwrotnym Możliwość

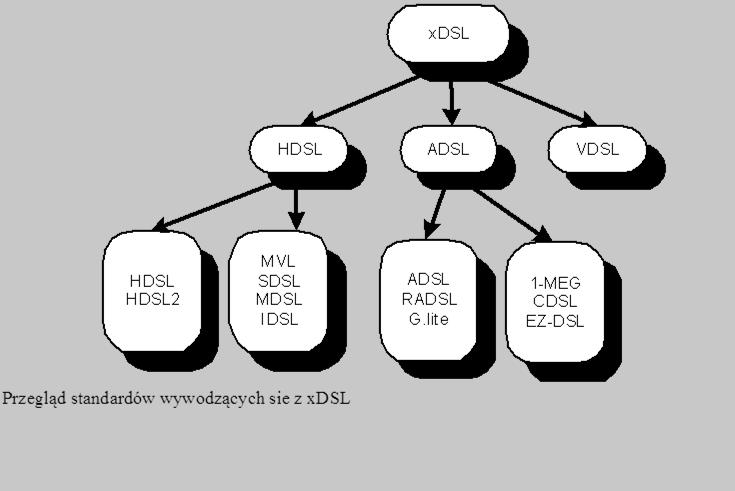

5 Założenia dla nowych metod trasmisji Asymetryczna transmisja dwukierunkowa 1,5 Mb/sec w kierunku do użytkownika 64 kb/sec w kierunku zwrotnym Możliwość wykorzystania tej samej linii dla standardowej telefonii analogowej Opracowana transmisja umożliwiała 6 Mb/sec w kierunku do użytkownika 640 kb/sec w kierunku od użytkownika 5

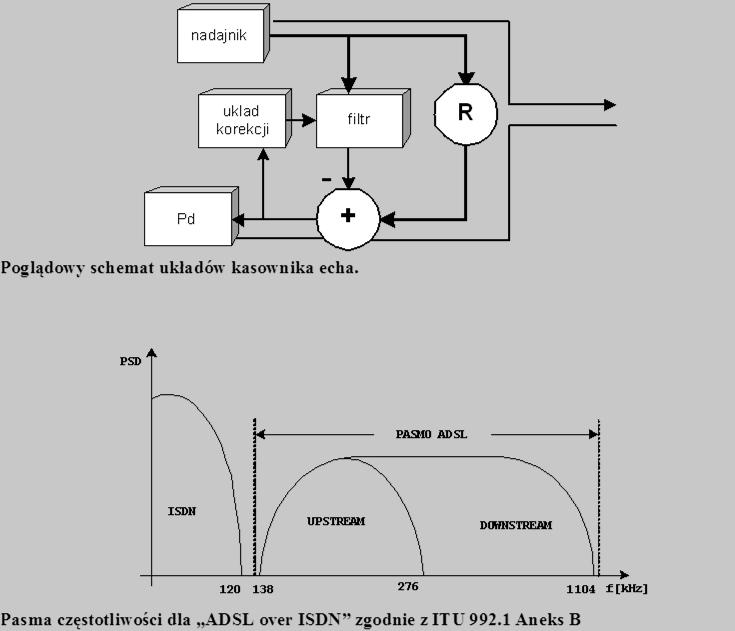

6 6

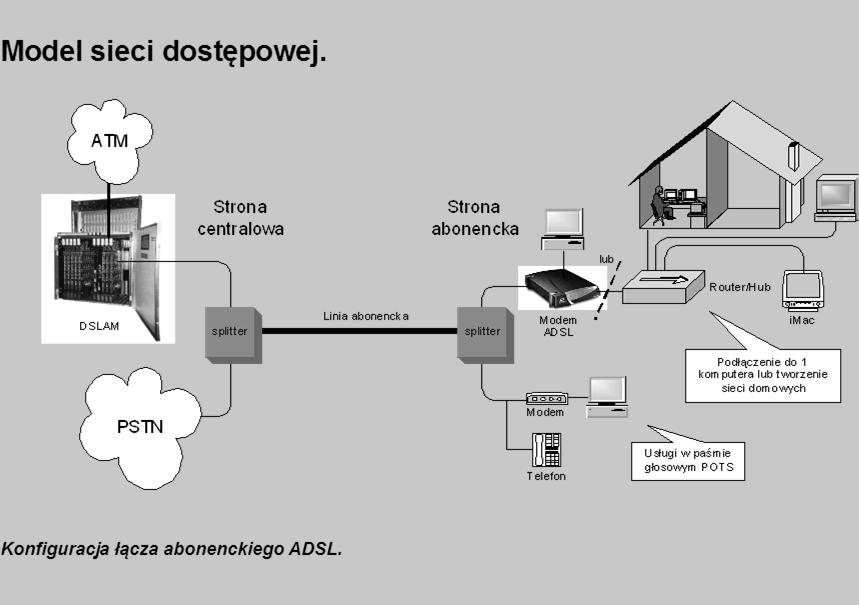

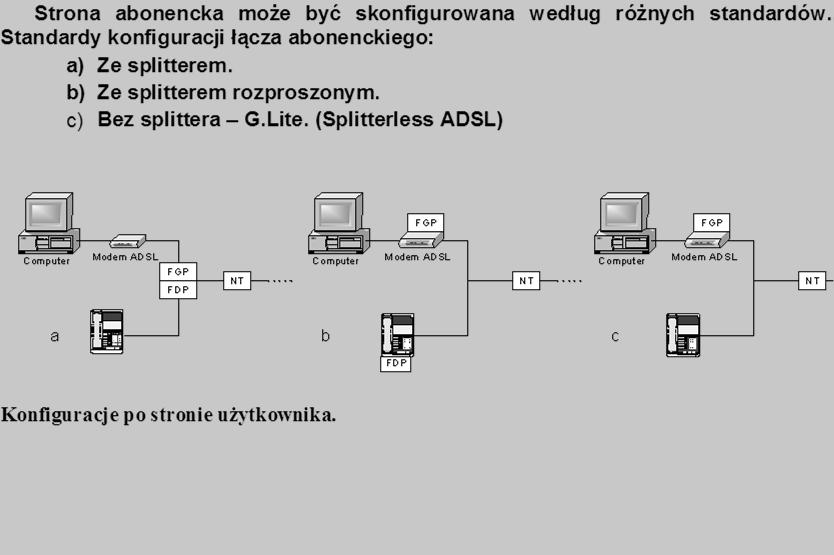

7 7

8 8

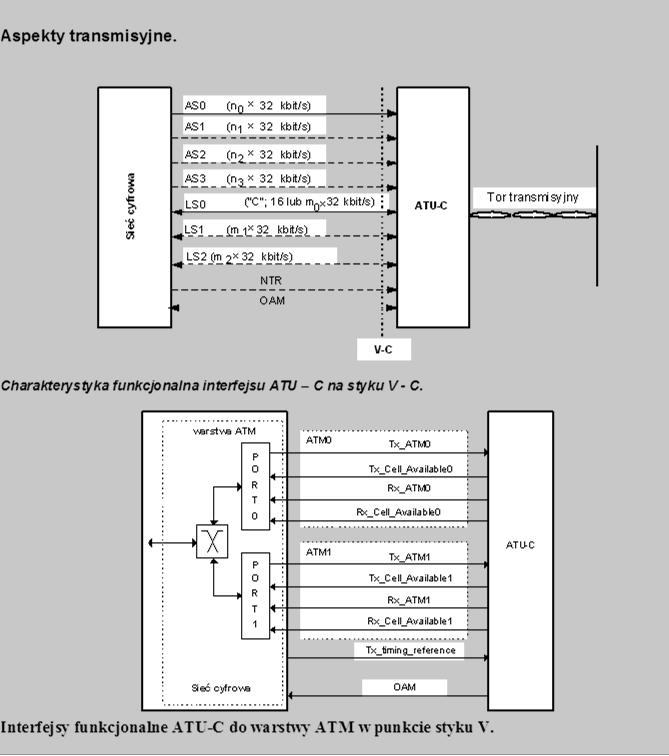

9 9

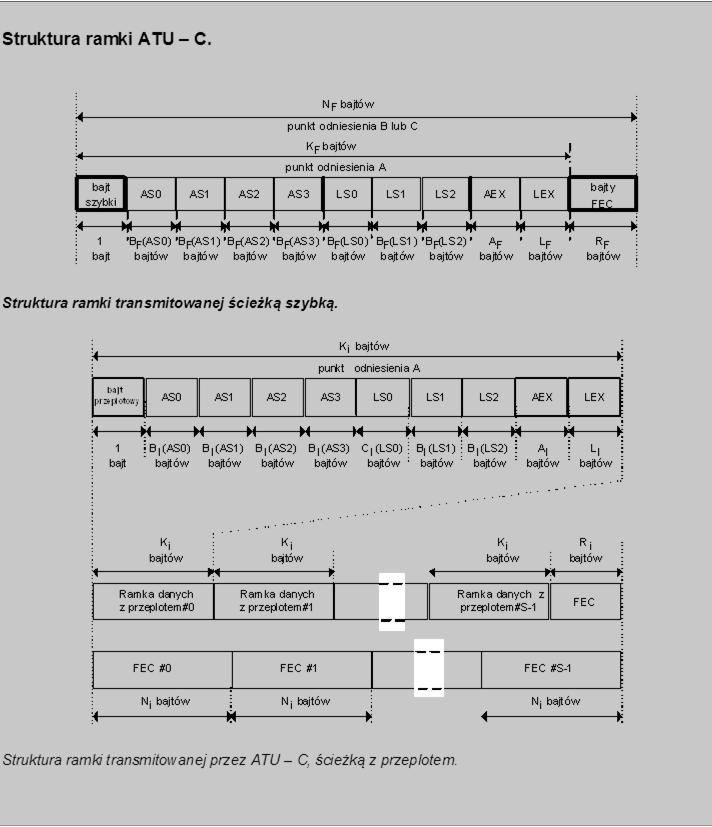

10 10

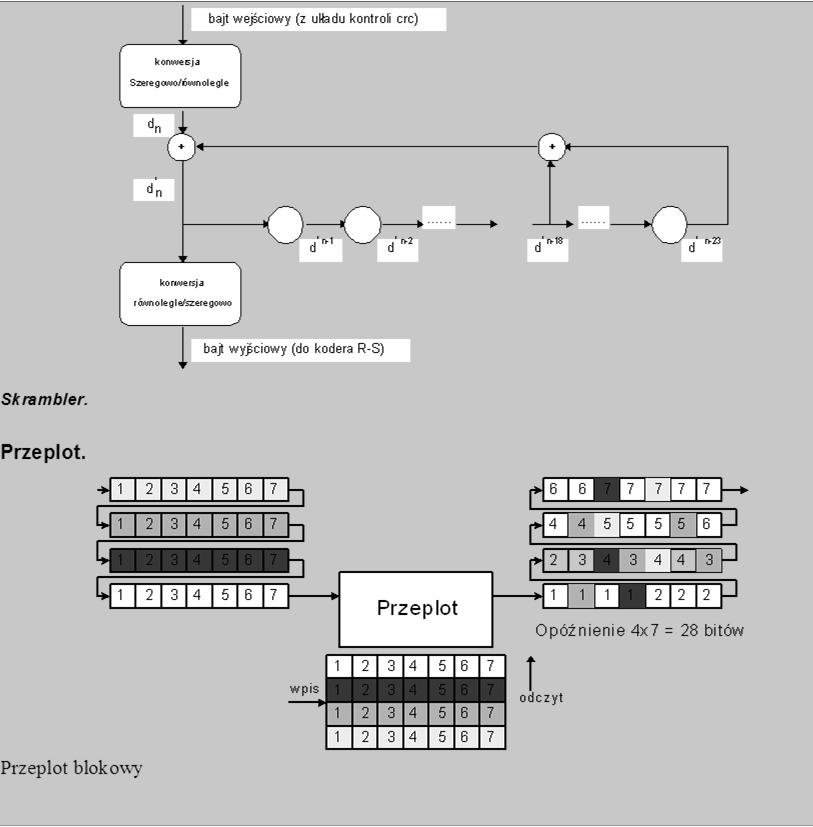

11 Zaproponowane techniki modulacji QAM - modulacja kwadraturowa CAP - modulacja amplitudowo fazowa bez fali nośnej DMT - modulacja wielotonowa 11

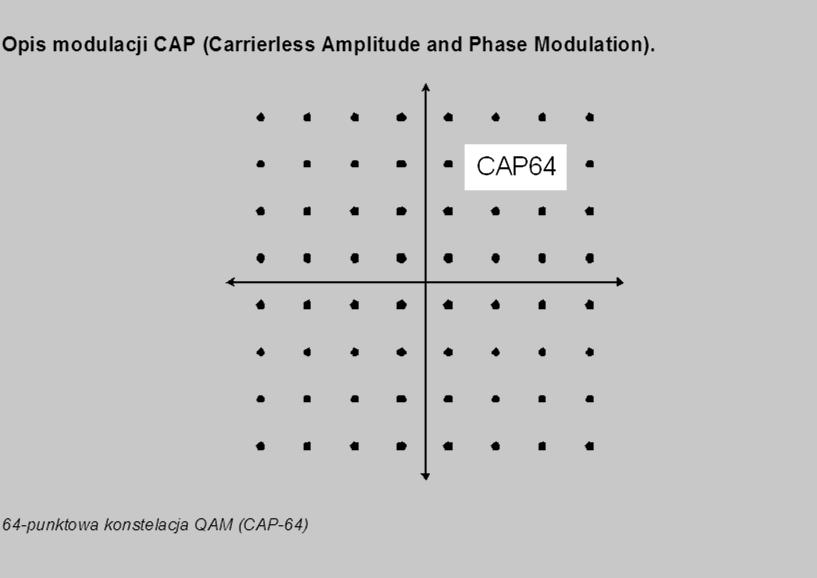

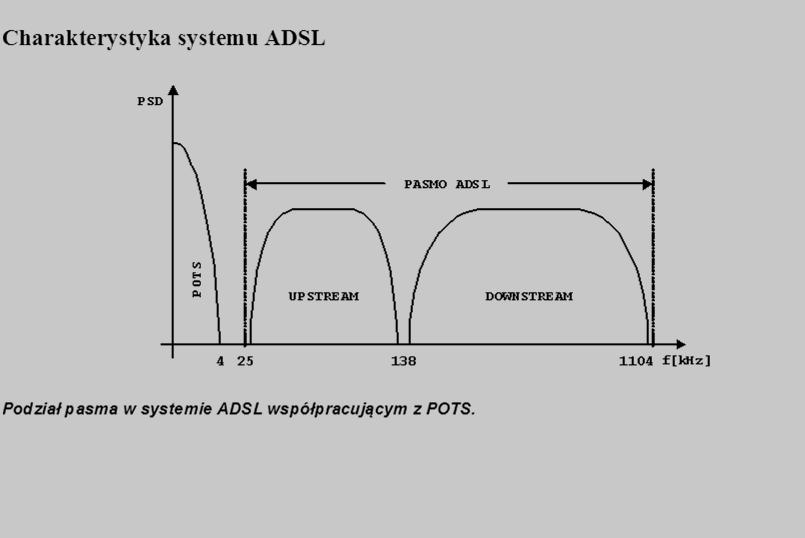

12 CAP (Carrierless Amplitude Phase) a m p l i t u d a POTS UPSTREAM DOWNSTREAM ? Częstotliwość (khz) 12

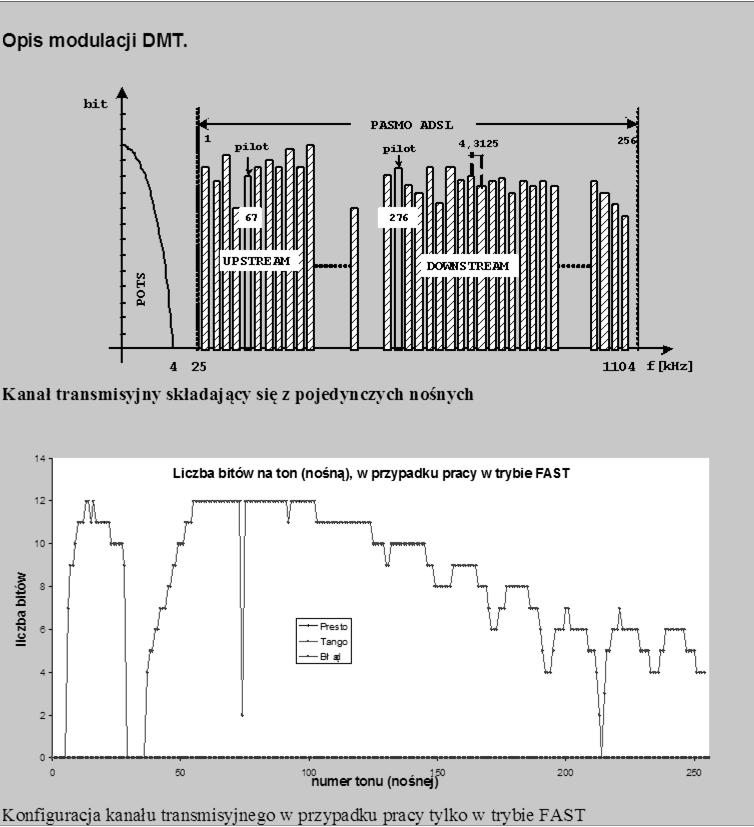

13 DMT (Discrete Multitone) a m p l i t u d a POTS UPSTREAM DOWNSTREAM Częstotliwość (khz) Struktura kanału transmisyjnego 4.3 a m p l i t u d a Częstotliwość (khz) 13

14 Struktura transmitera CRC FEC MUX CRC FEC Przeplot Kodowanie tonowe Modulacja DAC 14

15 Realizacja modulacji DMT Dane wejściowe Zamiana z postaci szeregowej na równoległą QAM Modulator D/A Idea działania modulatora S 1 (z) N F 1 (z) S M (z) N F M (z) X(z) 15

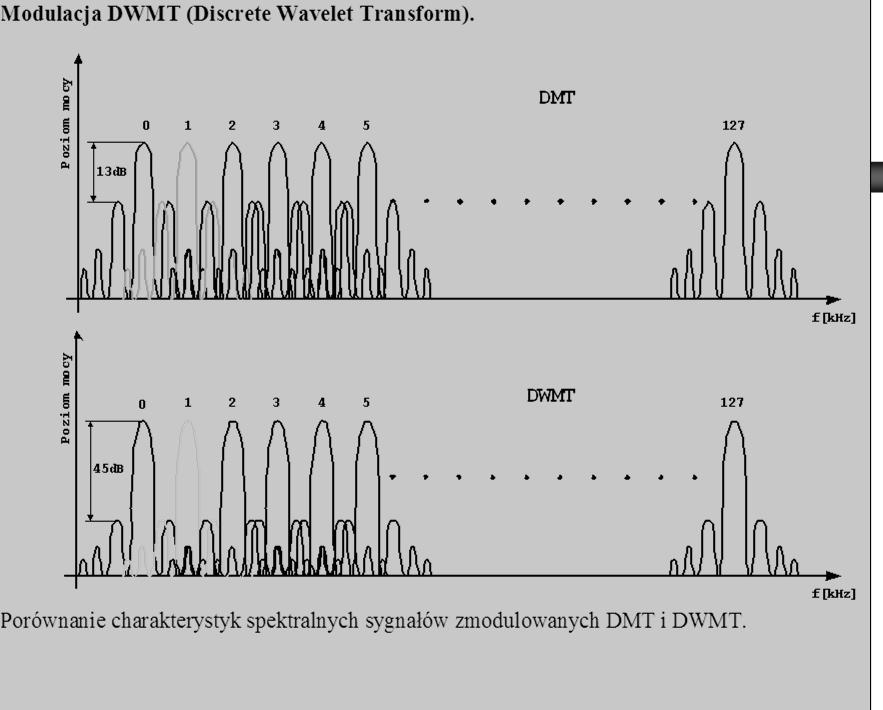

16 DWMT DMT 16

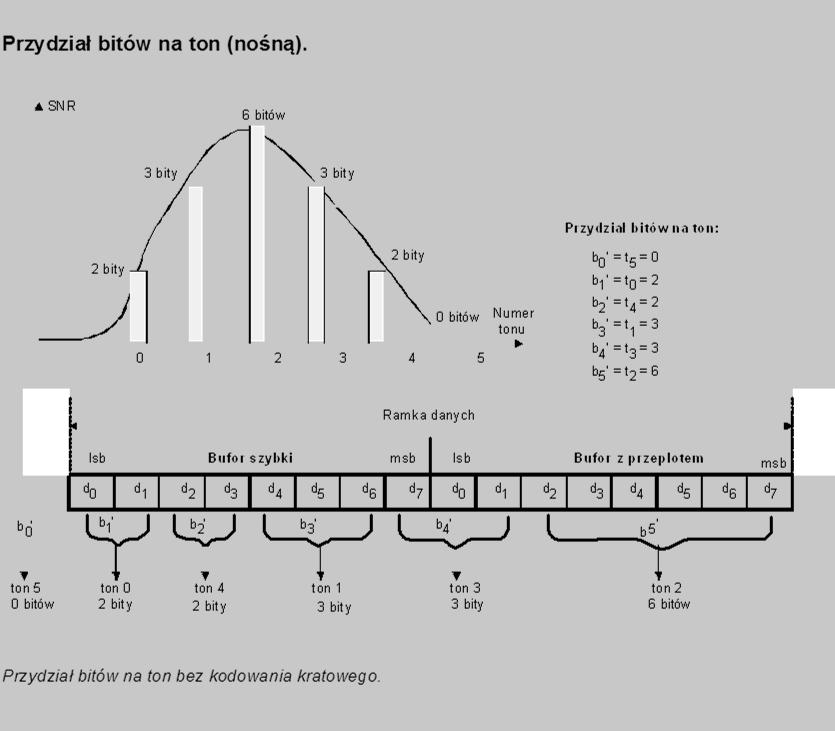

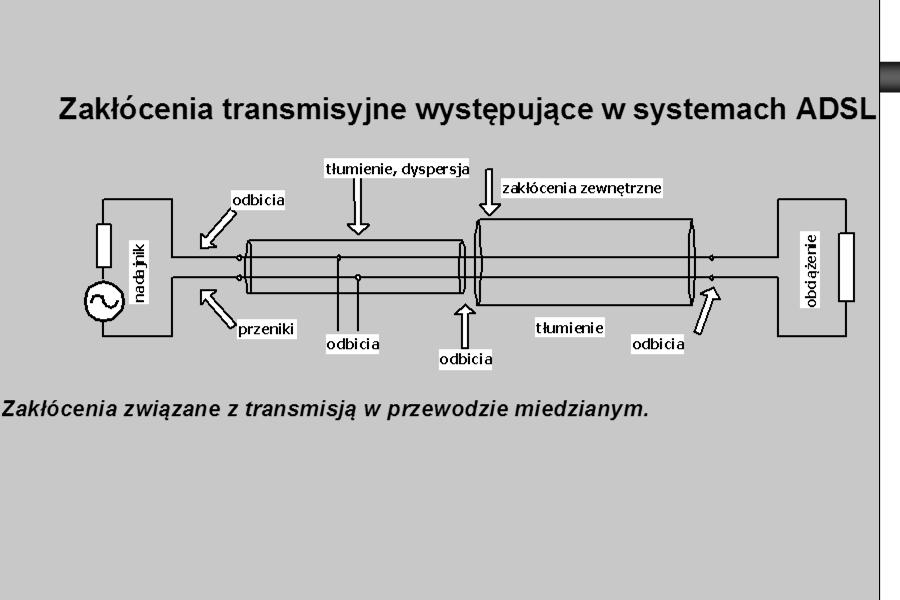

17 17

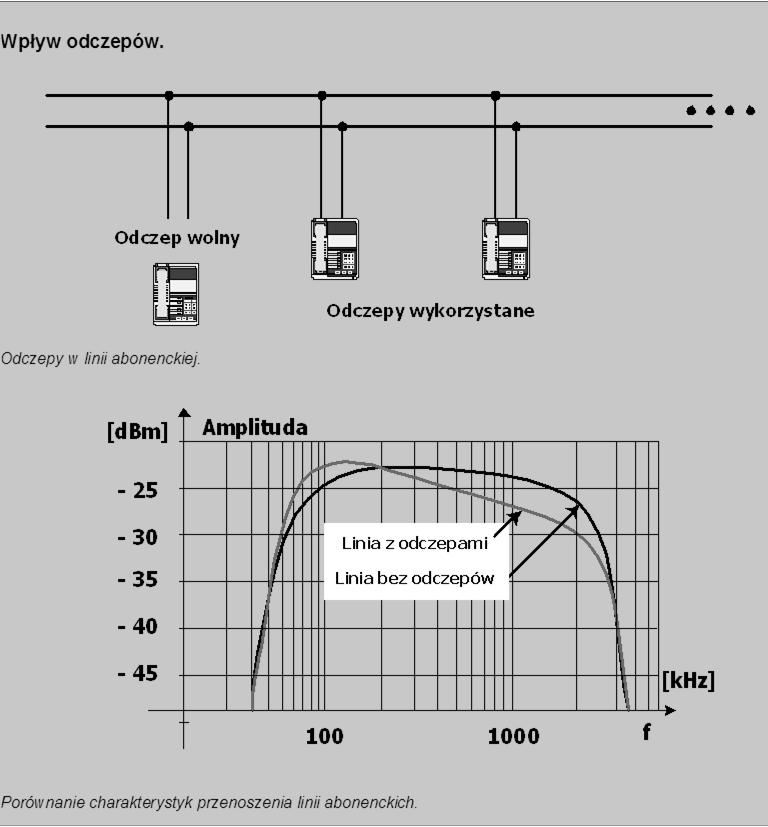

18 18

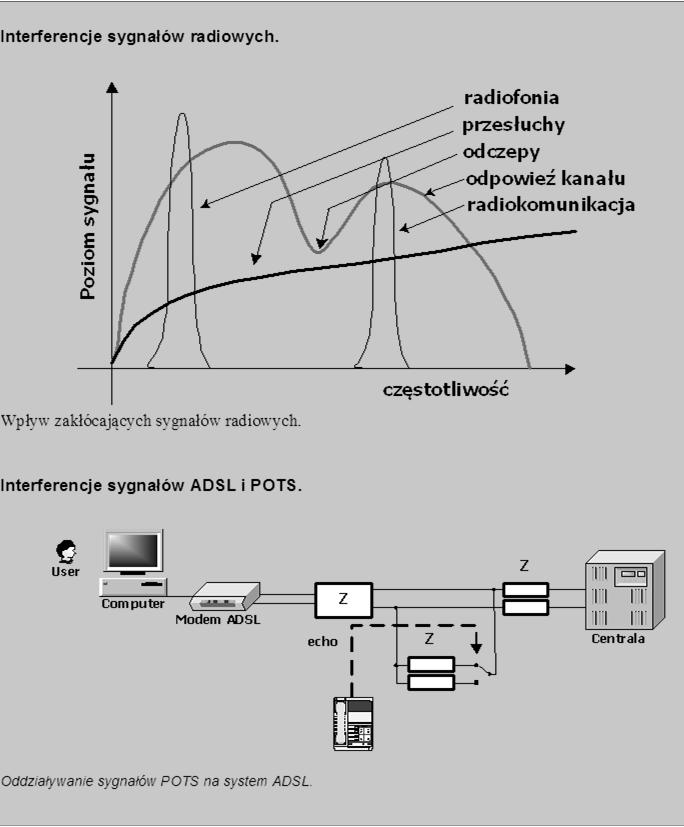

19 TLV320AD12 Podłączenie do DSP dwukierunkowa magistrala równoległą dwukierunkowa magistrala kontrolno sterująca HYBRYD różnorodna forma w zależności od typu transmisji najczęściej w postaci pasywnego układu dopasowującego Schemat blokowy hybrydu dopasowującego 19

20 TLV320AD12A - high-speed coder/decoder (codec) for central officeside (CO) discrete-multitone (DMT) ADSLw standardzie T1.413, Issue 2 (ITU G.992.1) Ukłąd niskonapięciowy o trzech podstawowych funkcjach: transmiter (TX), receiver (RX), host interface. Kanał transmisyjny zawiera pasmowy filtr cyfrowy kHz to MHz i 14-bitowy przetwornik CA (8.832-MSPS DAC), dolnoprzepustowy filtr analogowy (1.104-MHz) i tłumik wyjściowy Kanał odbiorczy zawiera dwa programowalne wzmacniacze,138-khz dolnopasmowy filtr analogowy, i 14-bitowy przetwornik AC (4.416-MSPS ADC), 138-kHz dolnopasmowy filtr cyfrowy Kodek posiada dwa interfejsy: równoległy dla transmisji danychi szeregowy - kontrolny. Port równoległy jest 16-bitowy i służy wyłączenie transmisji danych z i do DSP *(np. TMS320C6XX) Konfiguracja realizowana jest przez port szeregowy!!! Schemat blokowy 20

21 Typowa aplikacja wzmacniacza 6022 Dla transmisji ADSL TLV320AD11 Kompletny układ Kodeka remote side 21

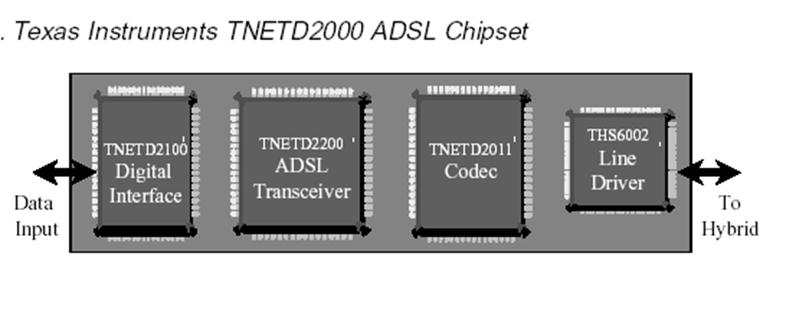

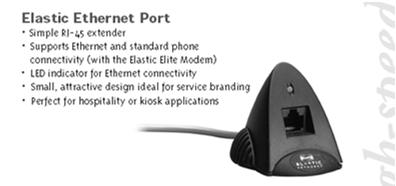

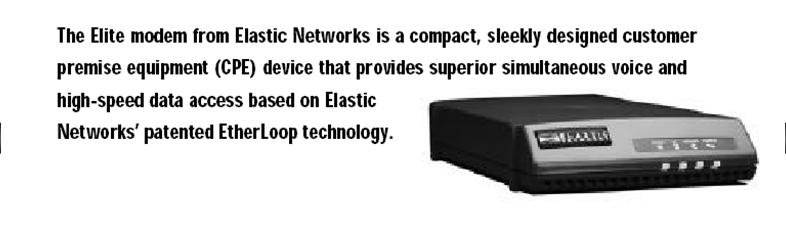

22 Funkcje DSP: Echo cancellation Reed-Solomon Forward Error Correction Multi-dimensional (4D) Trellis Coding Rate adaptation Full ADSL Data Rate of 800 Kbps upstream and 8 Mbps downstream at 12,000 feet EtherLoop TNETEL

Kodowanie DMT (dedykowany procesor DSP) Sprzęgacz linii telefonicznej (splitter) dołączony jako oddzielne urządzenie.

23 Rozwiązania Viper-DSL - modemem wolnostojący, przeznaczonym dla 40-osobowej grupy użytkowników pracujących w lokalnej sieci Ethernet. Prędkościtransmisji osiągane dzięki modemowi: do 3,2 Mb/s w kierunku w dół; do 1Mb/s w kierunku w górę; Modem przeznaczony do przyłączenia sieci Ethernet do usług ADSL. Kodowanie DMT (dedykowany procesor DSP) Sprzęgacz linii telefonicznej (splitter) dołączony jako oddzielne urządzenie. Kody korekcji błędów: o Reed-Solomon Forward Error Correcting Code; Wspierane zarządzanie: o SNMPAgent; o Includes Access Router; o Manager software; o Telnet; Interfejsy dołączenia: o Interfejs LAN: RJ-45; o interfejs ADSL: RJ-11; o interfejs konsoli: RS-232; Sprzęgacz: 5 cali x 3.5 cala x 1.5 cala Rozwiązania Modem wewnętrzny na złączu PCI (U.S. Robotics) System Plug&Play Wyposażony w specjalizowany procesor DSP Transfer danych z prędkościami: do 8 Mbps (downstreem) do 1 Mbps (upstream) Wykorzystuje metodę kodowania DMT (ADSL T1.413) Przyłącze RJ-1 do podłączenia do sieci telefonicznej Wymaga komputera klasy PC z wolnym slotem PCI MS Windows 95/98 lub NT Do dołączenia telefonu wymagany jest zewnętrzny sprzęgacz. Dostarczany jest z wymaganym oprogramowaniem 23
