2 SZYBKIE POMIARY SAR To Summarize AGENDA Dlaczego chcemy przyśpieszać pomiary SAR Obecne protokoły SAR Szybkie pomiary SAR Podsumowanie-dyskusja 2

3 ISTNIEJĄCE PROTOKOŁY SAR To Summarize IEC ; IEEE1528; EN SAR długie procedury pomiarowe (wymagane 2 pozycje telefonu ; 3 kanały na we wszystkich pasmach..) Czas potrzebny do zmierzenia telefonu zgodnie z procedurą może być nawet ok. 1 dnia Czas aby zmierzyć telefon tylko w jednej pozycji ok minut (skan stref ; zoom scan) 3

4 DLACZEGO PRZYŚPIESZAĆ To Summarize POMIARY Testowanie R&D, testowanie po produkcyjne Skracanie czasu pomiarów jest bardzo ważne podczas tych procesów : szybkie procedury pomiarowe używane już od kilku lat Zwielokrotnienie pomiarów dla nowych technologii (pasmo, pozycja, pozycja do testów.) Problemy dla pomiarów certyfikacyjnych : skracanie ich czasu również staje się priorytetem IEC on draft 4

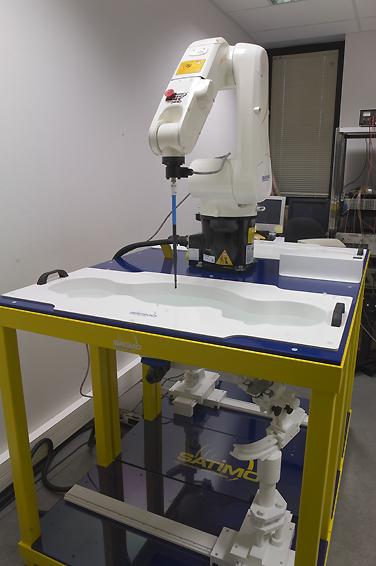

5 Zestaw do pomiarów SAR Test bench components OpenSAR SOFTWARE VECTOR NETWORK ANALYSER Ethernet GPIB Bus ROBOT SIGNAL GENERATOR NETWORK EMULATOR VOLTMETER POWER METER 5

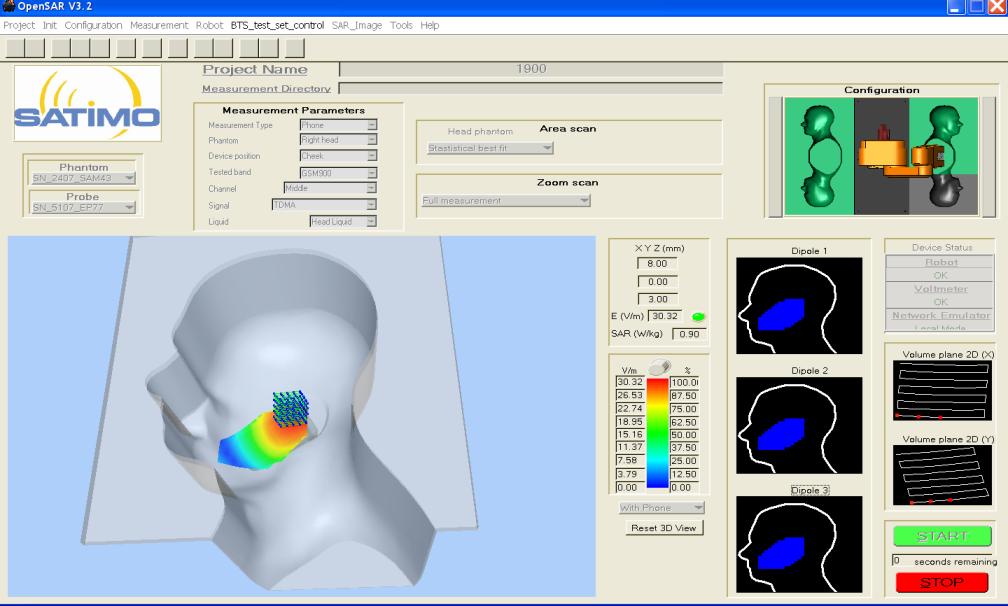

6 SAR Measurement / POMIARY OpenSAR SOFTWARE VOLTMETER Ethernet GPIB Bus ROBOT NETWORK EMULATOR 6

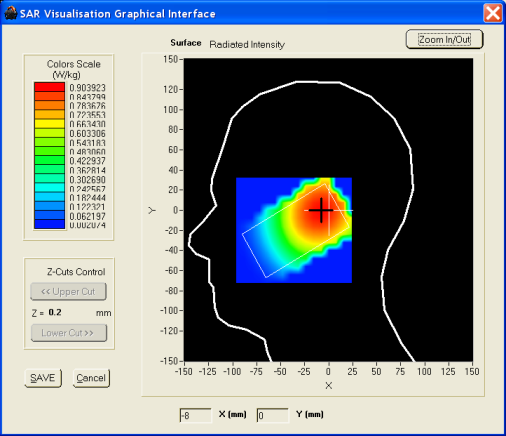

7 SAR Measurement / szukanie stref Szukanie stref : potrzebne żeby znaleźć najgorętszy punkt Zgodnie z normami : musi pokrywać wszystkie strefy telefonu ~ 40 punktów pomiarowych 7

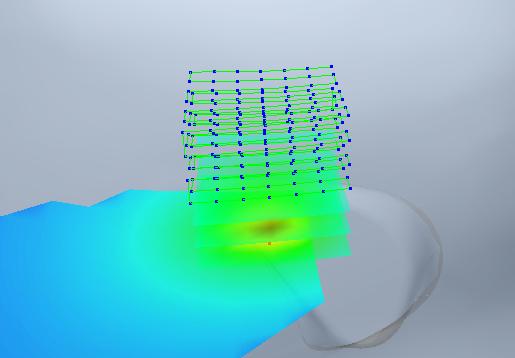

8 SAR Measurement / Zoom Scan Zoom scan: przestrzeń 3D o wymiarze 30 * 30 * 30 mm, krok 8*8*5 mm Zgodnie z normą : -Rozmiar sześcianu : 30*30*30 mm - krok : 8*8*5 mm Minimalnie 175 punktów pomiarówych 8

9 Pomiary SAR / Tradycyjnie Punkty pomiarowe tylko dla jednej pozycji : więcej niż 200 punktów dla kpl. Skanu (strefy + zoom) + zgodnie z normą, wymóg pomiaru telefonu na 3 kanałach (niski, środkowy oraz wysoki): więcej niż 600 pkt. (+ czas potrzebny do naładowania baterii) Nie użyteczne dla testowania w R&D Zwielokrotnienie ilości testów na tym samym urządzeniu : problemy certyfikacyjne Zwiększenie prędkości pomiarów staje się koniecznością nie tylko dla R&D 9

10 Pomiary SAR / Szybsze pomiary 3 sposoby na przyśpieszenie pomiarów : - skanowanie wielo-kanałowe - redukcja pkt. pomiarowych podczas skanowania stref - redukcja pkt. pomiarowych podczas skanowania zoom 10

11 SAR Measurement / Multi channel scans (1/2) Wielokanałowe skanowanie używając sterowania GPIB Handover kanałowo-częst. : sterowane GPIB kontrolowane przez Opensar software niski,środkowy, wysoki kanał mierzony w każdym pkt 1 skan aby pokryć 3 kanały średni czas skanu + 60% 11

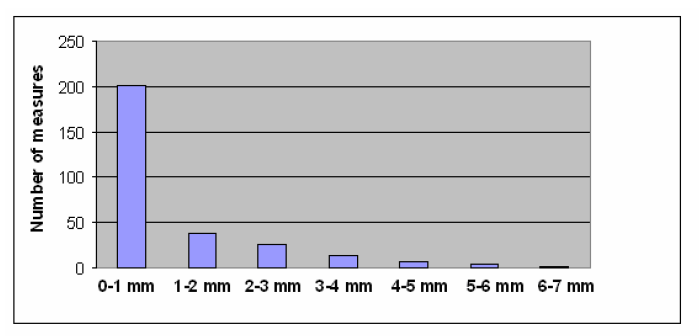

12 SAR Measurement / Multi channel scans (2/2) 3 kanałowe pomiary dla każdej pozycji zdjęta próbka Użyteczne dla GSM/GPRS/EGPRS czas hand-over dla WCDMA zbyt długi Niepewność (bazując na 300 testach i ok. ~40 telefonach ) +/- 4% > niepewność z normy (Rectangularly distributed): 4/ 3 = 2.31% Potencjalna oszczędność czasu : 1 skan do 3 skanów 12

13 SAR Measurement / Fast area scan (1/2) Wymóg : znaleźć najgorętsze punkty Potrzeba znalezienie ilości maksimum : pomocne dla testowania R&D oraz certyfikacji Skan stref typowe skanowanie Metoda adapt. Redukcja czasu ok. ~ 4 13

14 SAR Measurement / Fast area scan (2/2) Szybkie lokalizowanie Hot-Spot Przeznaczone dla znalezienia pojedynczych pkt. dystrybucji SAR Dla 2 szczytów : początek w 2 pktach używając lokalizacji maksimum Kompleksowa dystrybucja SAR do > 2GHz Niepewność : 0% Oszczędność czasu : 9 pkt. do 40+pkt. 14

15 SAR Measurement / Fast zoom scan (1/4) Ekspotencjałowanie rozkładu pola E w cieczy Zoom Skan Redukcja czasu 10 15

16 SAR Measurement / Fast zoom scan (2/4) Skan Zoom Pomiar pola E Niepewność (bazując na f1, f2 & f3 SAR): +/- 2% > niepewność z normy (Rectangularly distributed): 2/ 3 = 1.15% Oszczędność czasu : 3 x 2D skany do 7 16

17 SAR Measurement / Fast zoom scan (3/4) Rozkład xy redukcja punktów + skan Zoom + - Dla wszystkich 9 pomiarów Redukcja xy skanowanie od 5 x 5 do 3 x 3.. W innym przypadku Pomiar pola E decay rate Niepewność (bazując na f1, f2 & f3 dystrybucji SAR): +/- 4% > niepewność z normy (Rectangularly distributed): 4/ 3 = 2.31% Oszczędność czasu : 27pkt. do 175pkt. 17

18 SAR Measurement / Fast zoom scan (4/4) xy plane points reduction + Zoom scan truncation + - Tylko dla środkowych punktów Redukcja xy skanowanie od 5 x 5 do 3 x 3.. W innym przypadku Pomiar pola E decay rate Niepewność (bazując na f1, f2 & f3 dystrybucji SAR : +/- 8% > niepewność z normy (Rectangularly distributed): 8/ 3 = 4.62% Oszczędność czasu : 11pkt. do 175pkt. 18

19 SAR Measurement / szybkie pomiary oszczędność czasu Oszczędność czasu Wielokanałowe : 1 skan vs 3 skany Skan stref : 9 pkt vs ~40 pkt Skan Zoom : 11 pkt vs 175 pkt Skan całościowy (1 pozycja, 1 kanał): 20 pkt. vs ~215 pkt Skan całościowy (1 pozycja,3 kanały):20 pkt. vs ~650 pkt. Używane już przez R&D oraz testy po produkcyjne od wielu lat 19

20 SAR Measurement / szybkie pomiary - zaufanie NIEPEWNOŚĆ Wielokanałowa : 2.31 % skan stref : 0 % Skan zoom : 4.62 % COMOSAR niepewność bez szybkich pomiarów : ~20% Niepewność wg norm musi być < 30% Niepewność z szybkimi pomiarami < 30% Można stosować do pomiarów certyfikacyjnych 20

21 SAR Measurement / podsumowanie To Summarize korzyści Oszczędność czasu Poprzez redukcję pomiarów (1 pozycja / 1 kanał) z minut do mniej niż 1 minuty Pozwala zredukować pomiary (1 pozycja / 3 kanały) z ~40 minut do mniej niż 3 minut Niepewność pomiarów zachowana wzg. wymogów normatywnych : szybkie pomiary również do zastosowań certyfikacyjnych. Używane przez wielu producentów aby zredukować pomiary SAR podczas procesów R&D oraz testów po produkcyjnych Można w przyszłości używać do certyfikacji Prace w toku nad cieczą szerokopasmową 21
