1 BuildDesk Energy Certificate Professional Instrukcja obsługi

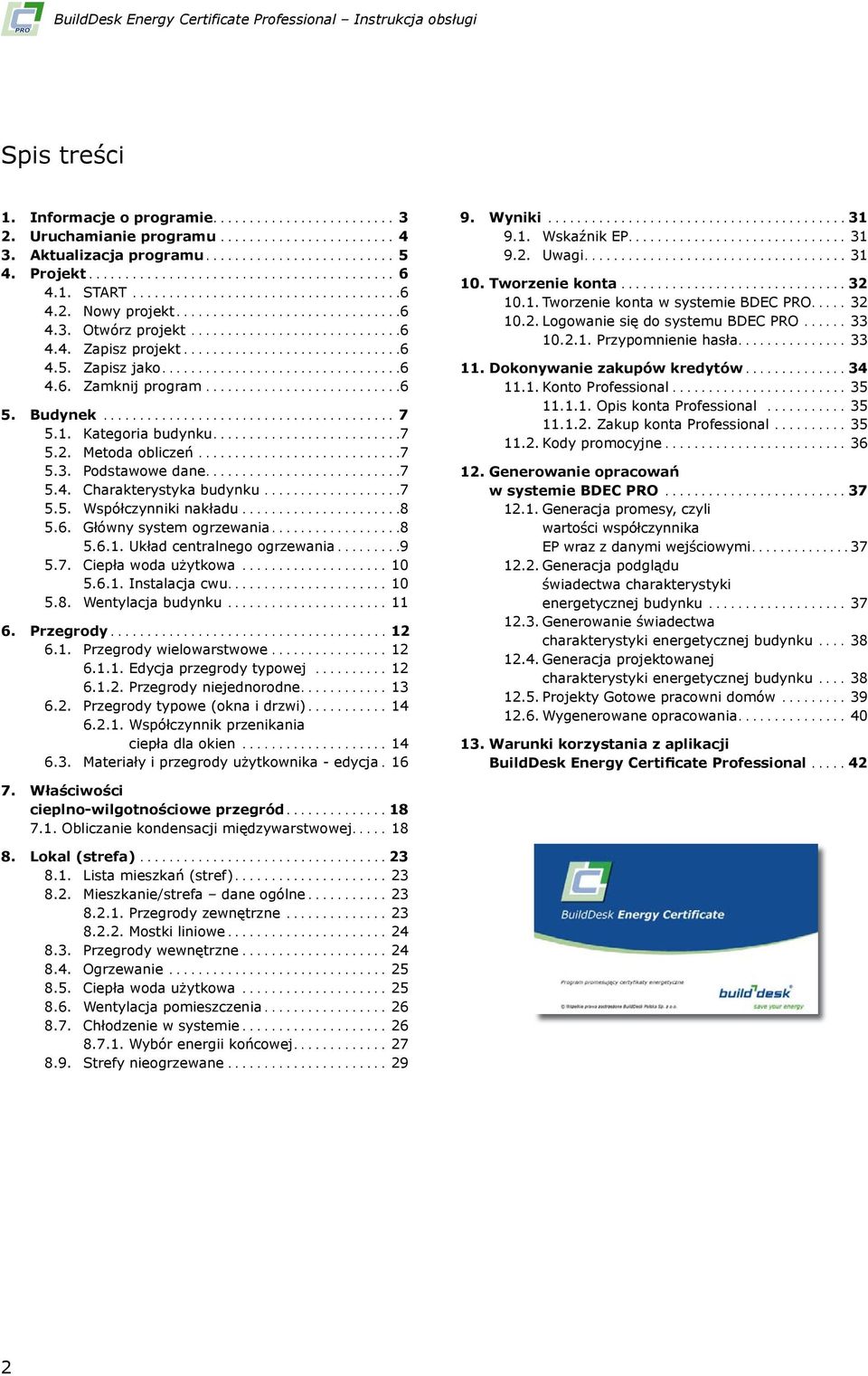

2 BuildDesk Energy Certificate Professional Instrukcja obsługi Spis treści 1. Informacje o programie Uruchamianie programu Aktualizacja programu Projekt START Nowy projekt Otwórz projekt Zapisz projekt Zapisz jako Zamknij program Budynek Kategoria budynku Metoda obliczeń Podstawowe dane Charakterystyka budynku Współczynniki nakładu Główny system ogrzewania Układ centralnego ogrzewania Ciepła woda użytkowa Instalacja cwu Wentylacja budynku Przegrody Przegrody wielowarstwowe Edycja przegrody typowej Przegrody niejednorodne Przegrody typowe (okna i drzwi) Współczynnik przenikania ciepła dla okien Materiały i przegrody użytkownika - edycja Wyniki Wskaźnik EP Uwagi Tworzenie konta Tworzenie konta w systemie BDEC PRO Logowanie się do systemu BDEC PRO Przypomnienie hasła Dokonywanie zakupów kredytów Konto Professional Opis konta Professional Zakup konta Professional Kody promocyjne Generowanie opracowań w systemie BDEC PRO Generacja promesy, czyli wartości współczynnika EP wraz z danymi wejściowymi Generacja podglądu świadectwa charakterystyki energetycznej budynku Generowanie świadectwa charakterystyki energetycznej budynku Generacja projektowanej charakterystyki energetycznej budynku Projekty Gotowe pracowni domów Wygenerowane opracowania Warunki korzystania z aplikacji BuildDesk Energy Certificate Professional Właściwości cieplno-wilgotnościowe przegród Obliczanie kondensacji międzywarstwowej Lokal (strefa) Lista mieszkań (stref) Mieszkanie/strefa dane ogólne Przegrody zewnętrzne Mostki liniowe Przegrody wewnętrzne Ogrzewanie Ciepła woda użytkowa Wentylacja pomieszczenia Chłodzenie w systemie Wybór energii końcowej Strefy nieogrzewane

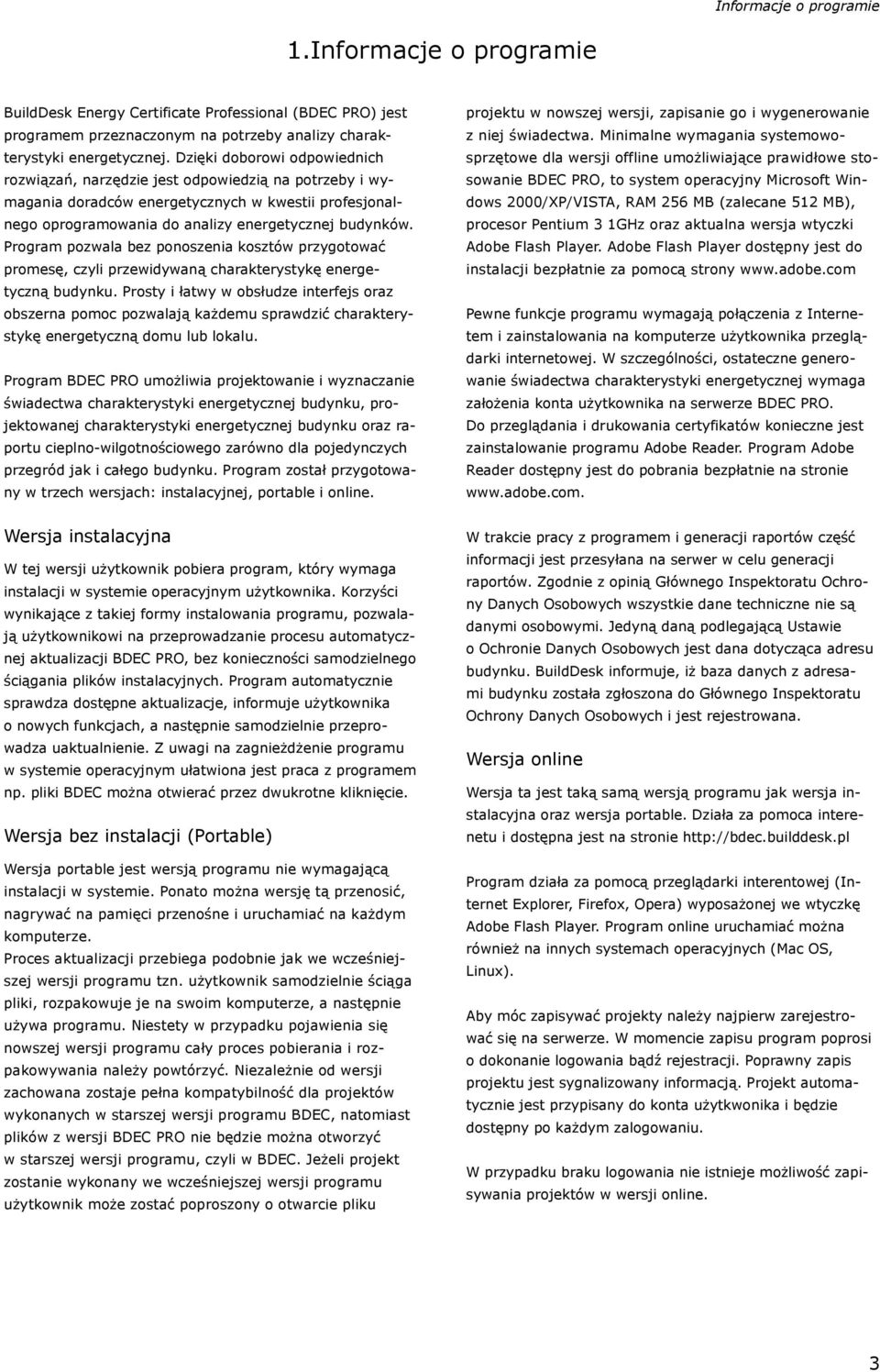

3 Informacje o programie 1.Informacje o programie BuildDesk Energy Certificate Professional (BDEC PRO) jest programem przeznaczonym na potrzeby analizy charakterystyki energetycznej. Dzięki doborowi odpowiednich rozwiązań, narzędzie jest odpowiedzią na potrzeby i wymagania doradców energetycznych w kwestii profesjonalnego oprogramowania do analizy energetycznej budynków. Program pozwala bez ponoszenia kosztów przygotować promesę, czyli przewidywaną charakterystykę energetyczną budynku. Prosty i łatwy w obsłudze interfejs oraz obszerna pomoc pozwalają każdemu sprawdzić charakterystykę energetyczną domu lub lokalu. Program BDEC PRO umożliwia projektowanie i wyznaczanie świadectwa charakterystyki energetycznej budynku, projektowanej charakterystyki energetycznej budynku oraz raportu cieplno-wilgotnościowego zarówno dla pojedynczych przegród jak i całego budynku. Program został przygotowany w trzech wersjach: instalacyjnej, portable i online. projektu w nowszej wersji, zapisanie go i wygenerowanie z niej świadectwa. Minimalne wymagania systemowosprzętowe dla wersji offline umożliwiające prawidłowe stosowanie BDEC PRO, to system operacyjny Microsoft Windows 2000/XP/VISTA, RAM 256 MB (zalecane 512 MB), procesor Pentium 3 1GHz oraz aktualna wersja wtyczki Adobe Flash Player. Adobe Flash Player dostępny jest do instalacji bezpłatnie za pomocą strony Pewne funkcje programu wymagają połączenia z Internetem i zainstalowania na komputerze użytkownika przeglądarki internetowej. W szczególności, ostateczne generowanie świadectwa charakterystyki energetycznej wymaga założenia konta użytkownika na serwerze BDEC PRO. Do przeglądania i drukowania certyfikatów konieczne jest zainstalowanie programu Adobe Reader. Program Adobe Reader dostępny jest do pobrania bezpłatnie na stronie Wersja instalacyjna W tej wersji użytkownik pobiera program, który wymaga instalacji w systemie operacyjnym użytkownika. Korzyści wynikające z takiej formy instalowania programu, pozwalają użytkownikowi na przeprowadzanie procesu automatycznej aktualizacji BDEC PRO, bez konieczności samodzielnego ściągania plików instalacyjnych. Program automatycznie sprawdza dostępne aktualizacje, informuje użytkownika o nowych funkcjach, a następnie samodzielnie przeprowadza uaktualnienie. Z uwagi na zagnieżdżenie programu w systemie operacyjnym ułatwiona jest praca z programem np. pliki BDEC można otwierać przez dwukrotne kliknięcie. Wersja bez instalacji (Portable) Wersja portable jest wersją programu nie wymagającą instalacji w systemie. Ponato można wersję tą przenosić, nagrywać na pamięci przenośne i uruchamiać na każdym komputerze. Proces aktualizacji przebiega podobnie jak we wcześniejszej wersji programu tzn. użytkownik samodzielnie ściąga pliki, rozpakowuje je na swoim komputerze, a następnie używa programu. Niestety w przypadku pojawienia się nowszej wersji programu cały proces pobierania i rozpakowywania należy powtórzyć. Niezależnie od wersji zachowana zostaje pełna kompatybilność dla projektów wykonanych w starszej wersji programu BDEC, natomiast plików z wersji BDEC PRO nie będzie można otworzyć w starszej wersji programu, czyli w BDEC. Jeżeli projekt zostanie wykonany we wcześniejszej wersji programu użytkownik może zostać poproszony o otwarcie pliku W trakcie pracy z programem i generacji raportów część informacji jest przesyłana na serwer w celu generacji raportów. Zgodnie z opinią Głównego Inspektoratu Ochrony Danych Osobowych wszystkie dane techniczne nie są danymi osobowymi. Jedyną daną podlegającą Ustawie o Ochronie Danych Osobowych jest dana dotycząca adresu budynku. BuildDesk informuje, iż baza danych z adresami budynku została zgłoszona do Głównego Inspektoratu Ochrony Danych Osobowych i jest rejestrowana. Wersja online Wersja ta jest taką samą wersją programu jak wersja instalacyjna oraz wersja portable. Działa za pomoca interenetu i dostępna jest na stronie Program działa za pomocą przeglądarki interentowej (Internet Explorer, Firefox, Opera) wyposażonej we wtyczkę Adobe Flash Player. Program online uruchamiać można również na innych systemach operacyjnych (Mac OS, Linux). Aby móc zapisywać projekty należy najpierw zarejestrować się na serwerze. W momencie zapisu program poprosi o dokonanie logowania bądź rejestracji. Poprawny zapis projektu jest sygnalizowany informacją. Projekt automatycznie jest przypisany do konta użytkwonika i będzie dostępny po każdym zalogowaniu. W przypadku braku logowania nie istnieje możliwość zapisywania projektów w wersji online. 3

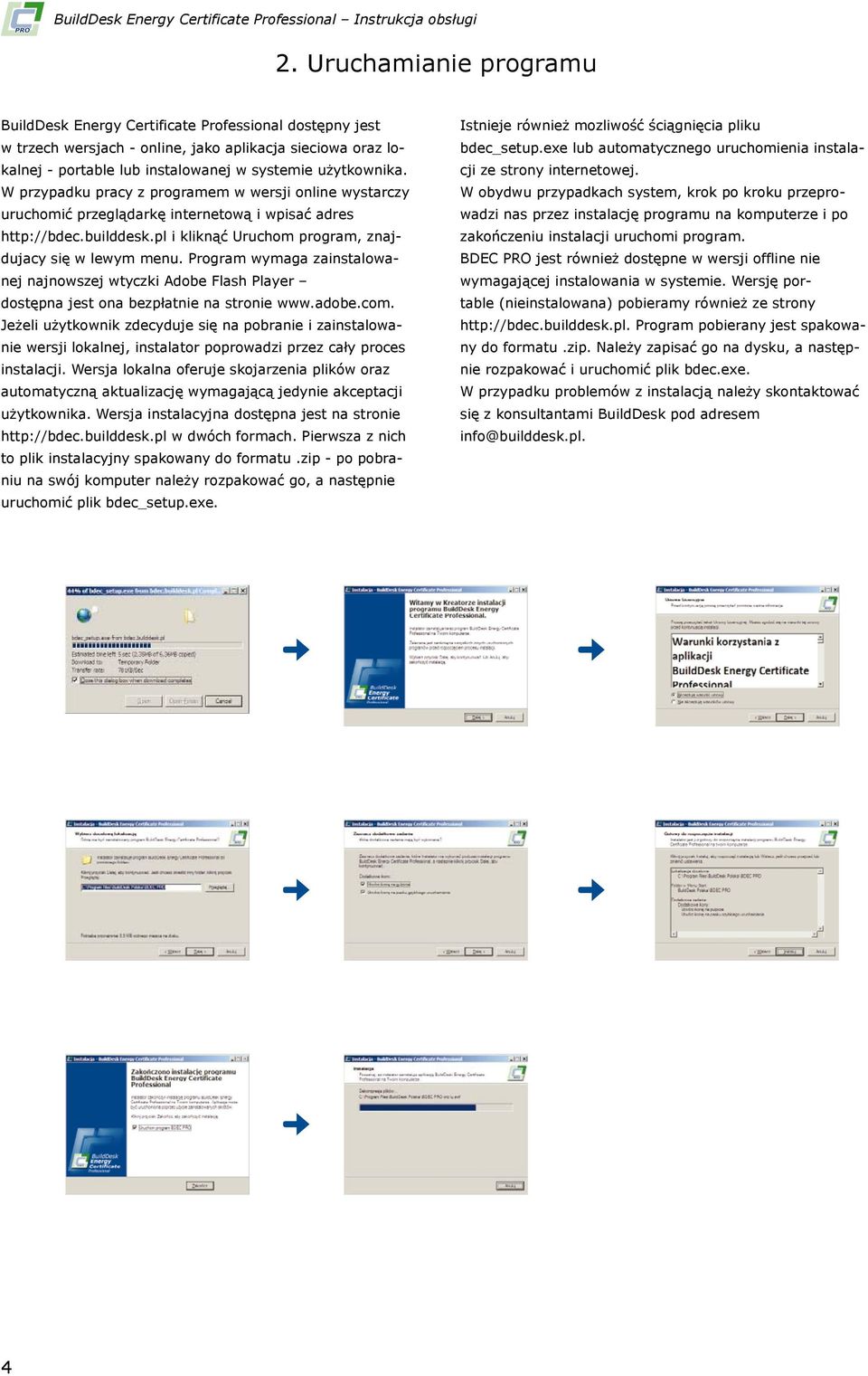

4 BuildDesk Energy Certificate Professional Instrukcja obsługi 2. Uruchamianie programu BuildDesk Energy Certificate Professional dostępny jest w trzech wersjach - online, jako aplikacja sieciowa oraz lokalnej - portable lub instalowanej w systemie użytkownika. W przypadku pracy z programem w wersji online wystarczy uruchomić przeglądarkę internetową i wpisać adres i kliknąć Uruchom program, znajdujacy się w lewym menu. Program wymaga zainstalowanej najnowszej wtyczki Adobe Flash Player dostępna jest ona bezpłatnie na stronie Jeżeli użytkownik zdecyduje się na pobranie i zainstalowanie wersji lokalnej, instalator poprowadzi przez cały proces instalacji. Wersja lokalna oferuje skojarzenia plików oraz automatyczną aktualizację wymagającą jedynie akceptacji użytkownika. Wersja instalacyjna dostępna jest na stronie w dwóch formach. Pierwsza z nich to plik instalacyjny spakowany do formatu.zip - po pobraniu na swój komputer należy rozpakować go, a następnie uruchomić plik bdec_setup.exe. Istnieje również mozliwość ściągnięcia pliku bdec_setup.exe lub automatycznego uruchomienia instalacji ze strony internetowej. W obydwu przypadkach system, krok po kroku przeprowadzi nas przez instalację programu na komputerze i po zakończeniu instalacji uruchomi program. BDEC PRO jest również dostępne w wersji offline nie wymagającej instalowania w systemie. Wersję portable (nieinstalowana) pobieramy również ze strony Program pobierany jest spakowany do formatu.zip. Należy zapisać go na dysku, a następnie rozpakować i uruchomić plik bdec.exe. W przypadku problemów z instalacją należy skontaktować się z konsultantami BuildDesk pod adresem info@builddesk.pl. 4

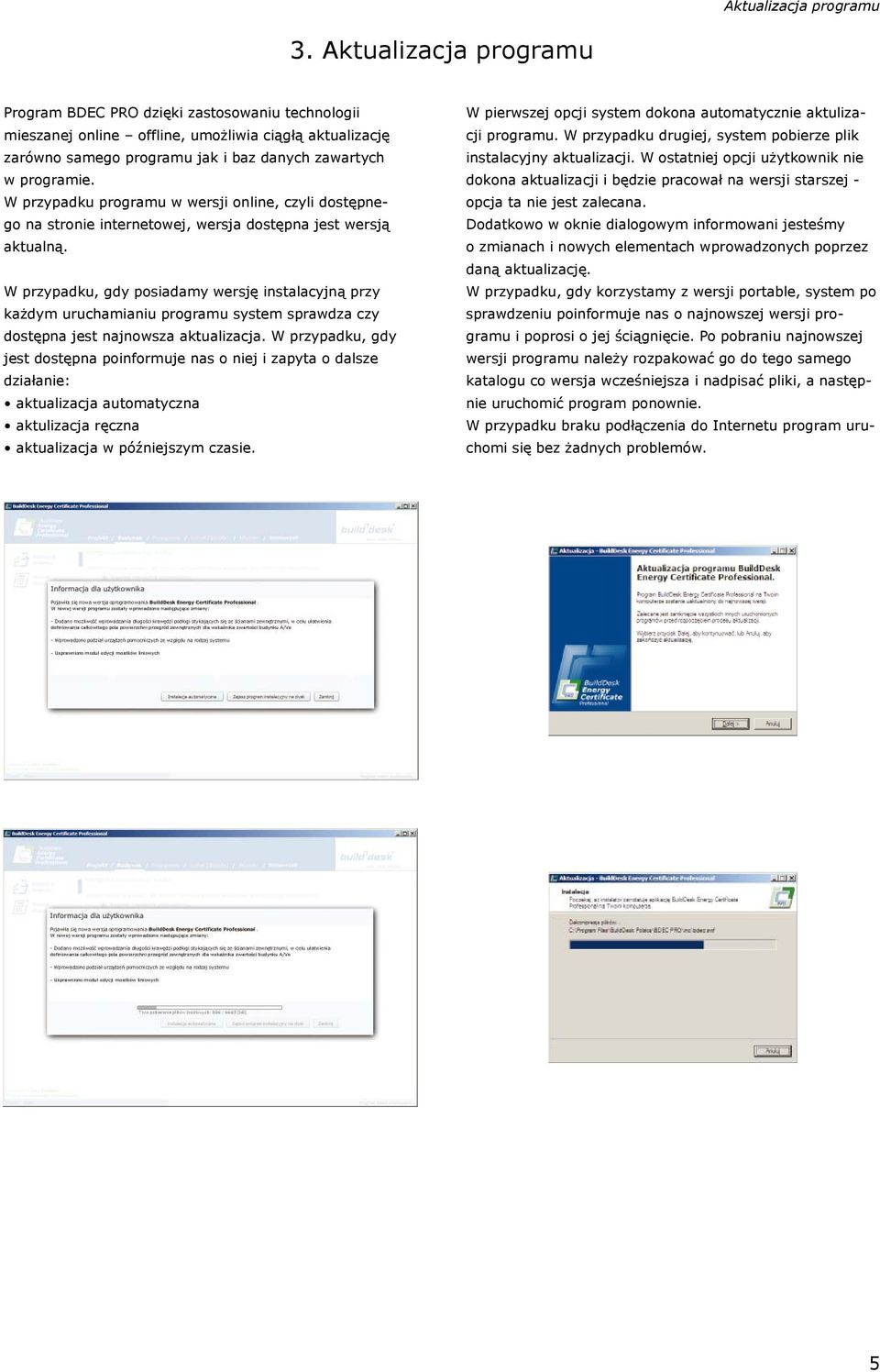

5 Aktualizacja programu 3. Aktualizacja programu Program BDEC PRO dzięki zastosowaniu technologii mieszanej online offline, umożliwia ciągłą aktualizację zarówno samego programu jak i baz danych zawartych w programie. W przypadku programu w wersji online, czyli dostępnego na stronie internetowej, wersja dostępna jest wersją aktualną. W przypadku, gdy posiadamy wersję instalacyjną przy każdym uruchamianiu programu system sprawdza czy dostępna jest najnowsza aktualizacja. W przypadku, gdy jest dostępna poinformuje nas o niej i zapyta o dalsze działanie: aktualizacja automatyczna aktulizacja ręczna aktualizacja w późniejszym czasie. W pierwszej opcji system dokona automatycznie aktulizacji programu. W przypadku drugiej, system pobierze plik instalacyjny aktualizacji. W ostatniej opcji użytkownik nie dokona aktualizacji i będzie pracował na wersji starszej - opcja ta nie jest zalecana. Dodatkowo w oknie dialogowym informowani jesteśmy o zmianach i nowych elementach wprowadzonych poprzez daną aktualizację. W przypadku, gdy korzystamy z wersji portable, system po sprawdzeniu poinformuje nas o najnowszej wersji programu i poprosi o jej ściągnięcie. Po pobraniu najnowszej wersji programu należy rozpakować go do tego samego katalogu co wersja wcześniejsza i nadpisać pliki, a następnie uruchomić program ponownie. W przypadku braku podłączenia do Internetu program uruchomi się bez żadnych problemów. 5

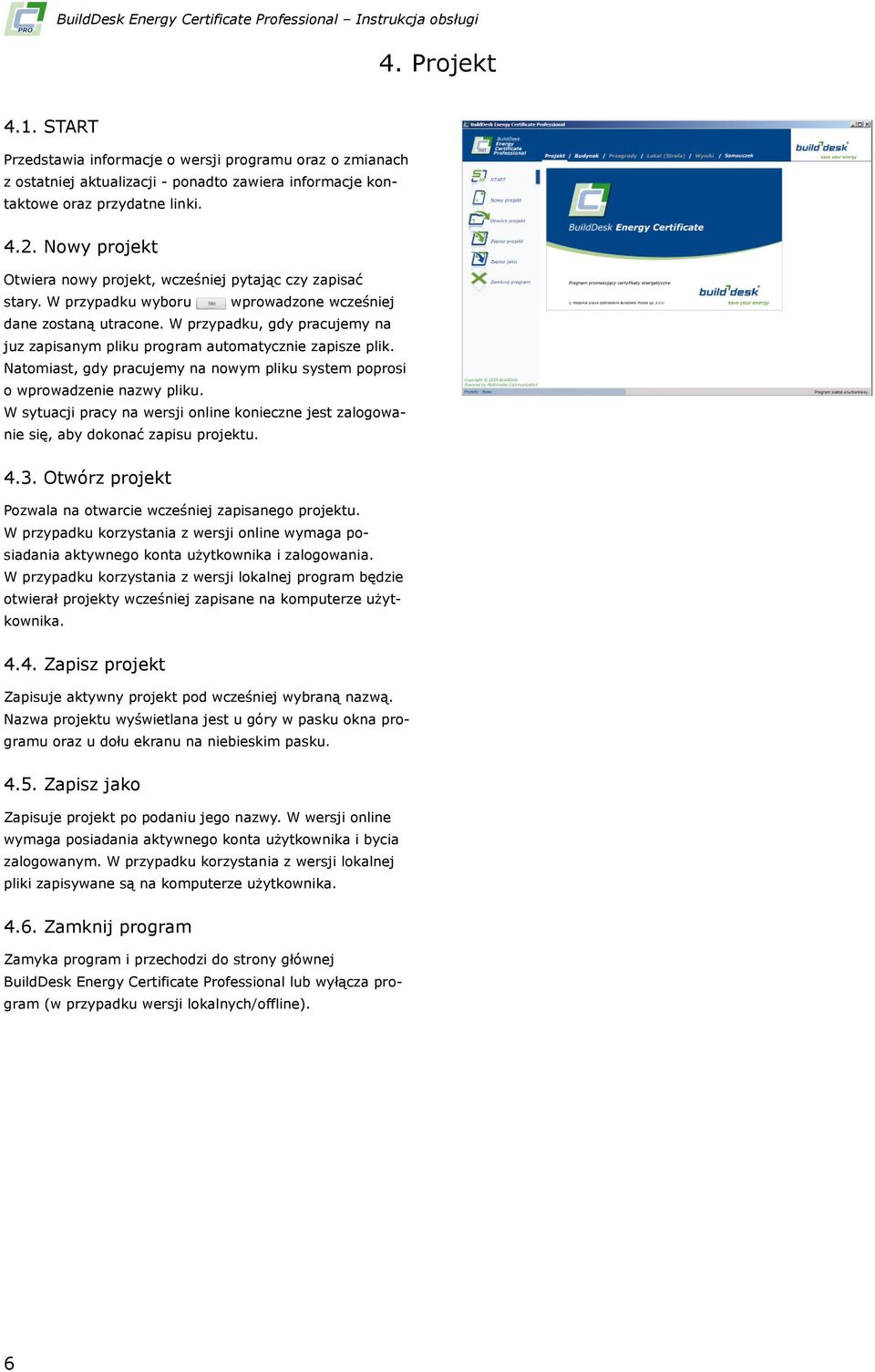

6 BuildDesk Energy Certificate Professional Instrukcja obsługi 4. Projekt 4.1. START Przedstawia informacje o wersji programu oraz o zmianach z ostatniej aktualizacji - ponadto zawiera informacje kontaktowe oraz przydatne linki Nowy projekt Otwiera nowy projekt, wcześniej pytając czy zapisać stary. W przypadku wyboru wprowadzone wcześniej dane zostaną utracone. W przypadku, gdy pracujemy na juz zapisanym pliku program automatycznie zapisze plik. Natomiast, gdy pracujemy na nowym pliku system poprosi o wprowadzenie nazwy pliku. W sytuacji pracy na wersji online konieczne jest zalogowanie się, aby dokonać zapisu projektu Otwórz projekt Pozwala na otwarcie wcześniej zapisanego projektu. W przypadku korzystania z wersji online wymaga posiadania aktywnego konta użytkownika i zalogowania. W przypadku korzystania z wersji lokalnej program będzie otwierał projekty wcześniej zapisane na komputerze użytkownika Zapisz projekt Zapisuje aktywny projekt pod wcześniej wybraną nazwą. Nazwa projektu wyświetlana jest u góry w pasku okna programu oraz u dołu ekranu na niebieskim pasku Zapisz jako Zapisuje projekt po podaniu jego nazwy. W wersji online wymaga posiadania aktywnego konta użytkownika i bycia zalogowanym. W przypadku korzystania z wersji lokalnej pliki zapisywane są na komputerze użytkownika Zamknij program Zamyka program i przechodzi do strony głównej BuildDesk Energy Certificate Professional lub wyłącza program (w przypadku wersji lokalnych/offline). 6

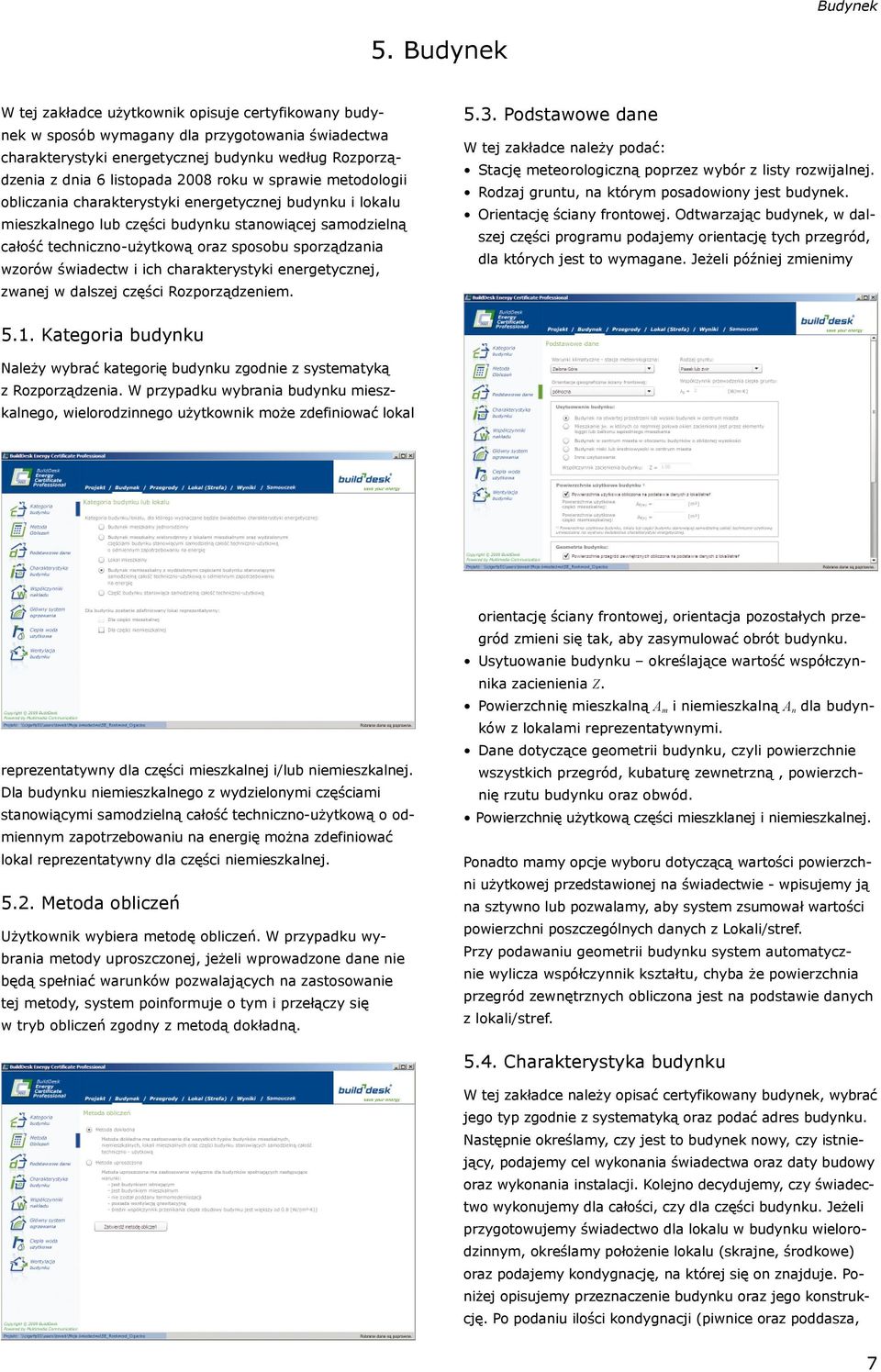

7 Budynek 5. Budynek W tej zakładce użytkownik opisuje certyfikowany budynek w sposób wymagany dla przygotowania świadectwa charakterystyki energetycznej budynku według Rozporządzenia z dnia 6 listopada 2008 roku w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania wzorów świadectw i ich charakterystyki energetycznej, zwanej w dalszej części Rozporządzeniem Podstawowe dane W tej zakładce należy podać: Stację meteorologiczną poprzez wybór z listy rozwijalnej. Rodzaj gruntu, na którym posadowiony jest budynek. Orientację ściany frontowej. Odtwarzając budynek, w dalszej części programu podajemy orientację tych przegród, dla których jest to wymagane. Jeżeli później zmienimy 5.1. Kategoria budynku Należy wybrać kategorię budynku zgodnie z systematyką z Rozporządzenia. W przypadku wybrania budynku mieszkalnego, wielorodzinnego użytkownik może zdefiniować lokal reprezentatywny dla części mieszkalnej i/lub niemieszkalnej. Dla budynku niemieszkalnego z wydzielonymi częściami stanowiącymi samodzielną całość techniczno-użytkową o odmiennym zapotrzebowaniu na energię można zdefiniować lokal reprezentatywny dla części niemieszkalnej Metoda obliczeń Użytkownik wybiera metodę obliczeń. W przypadku wybrania metody uproszczonej, jeżeli wprowadzone dane nie będą spełniać warunków pozwalających na zastosowanie tej metody, system poinformuje o tym i przełączy się w tryb obliczeń zgodny z metodą dokładną. orientację ściany frontowej, orientacja pozostałych przegród zmieni się tak, aby zasymulować obrót budynku. Usytuowanie budynku określające wartość współczynnika zacienienia Z. Powierzchnię mieszkalną A m i niemieszkalną A n dla budynków z lokalami reprezentatywnymi. Dane dotyczące geometrii budynku, czyli powierzchnie wszystkich przegród, kubaturę zewnetrzną, powierzchnię rzutu budynku oraz obwód. Powierzchnię użytkową części mieszklanej i niemieszkalnej. Ponadto mamy opcje wyboru dotyczącą wartości powierzchni użytkowej przedstawionej na świadectwie - wpisujemy ją na sztywno lub pozwalamy, aby system zsumował wartości powierzchni poszczególnych danych z Lokali/stref. Przy podawaniu geometrii budynku system automatycznie wylicza współczynnik kształtu, chyba że powierzchnia przegród zewnętrznych obliczona jest na podstawie danych z lokali/stref Charakterystyka budynku W tej zakładce należy opisać certyfikowany budynek, wybrać jego typ zgodnie z systematyką oraz podać adres budynku. Następnie określamy, czy jest to budynek nowy, czy istniejący, podajemy cel wykonania świadectwa oraz daty budowy oraz wykonania instalacji. Kolejno decydujemy, czy świadectwo wykonujemy dla całości, czy dla części budynku. Jeżeli przygotowujemy świadectwo dla lokalu w budynku wielorodzinnym, określamy położenie lokalu (skrajne, środkowe) oraz podajemy kondygnację, na której się on znajduje. Poniżej opisujemy przeznaczenie budynku oraz jego konstrukcję. Po podaniu ilości kondygnacji (piwnice oraz poddasza, 7

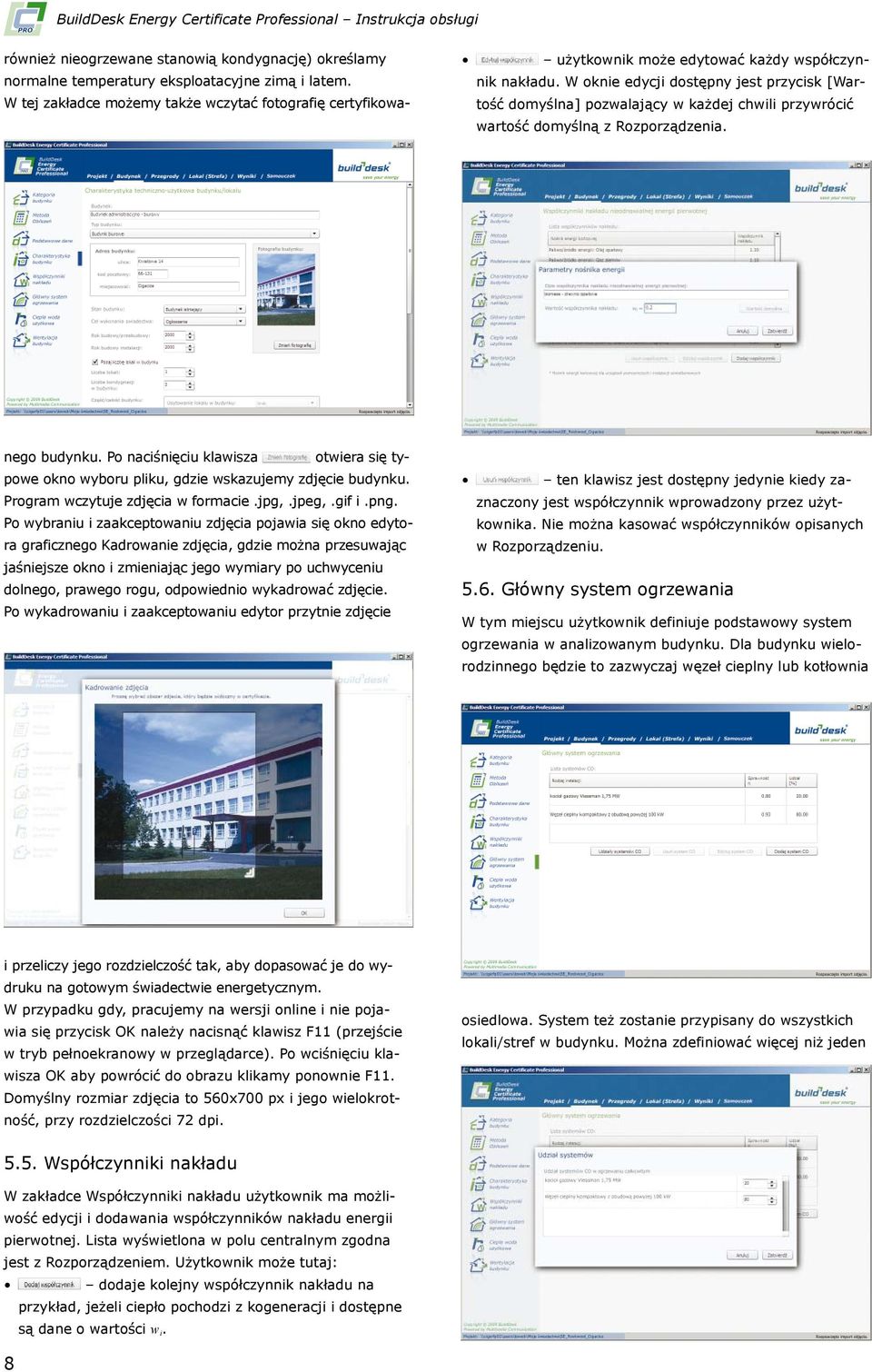

8 BuildDesk Energy Certificate Professional Instrukcja obsługi użytkownik może edytować każdy współczynnik nakładu. W oknie edycji dostępny jest przycisk [Wartość domyślna] pozwalający w każdej chwili przywrócić wartość domyślną z Rozporządzenia. również nieogrzewane stanowią kondygnację) określamy normalne temperatury eksploatacyjne zimą i latem. W tej zakładce możemy także wczytać fotografię certyfikowanego budynku. Po naciśnięciu klawisza otwiera się typowe okno wyboru pliku, gdzie wskazujemy zdjęcie budynku. Program wczytuje zdjęcia w formacie.jpg,.jpeg,.gif i.png. Po wybraniu i zaakceptowaniu zdjęcia pojawia się okno edytora graficznego Kadrowanie zdjęcia, gdzie można przesuwając jaśniejsze okno i zmieniając jego wymiary po uchwyceniu dolnego, prawego rogu, odpowiednio wykadrować zdjęcie. Po wykadrowaniu i zaakceptowaniu edytor przytnie zdjęcie ten klawisz jest dostępny jedynie kiedy zaznaczony jest współczynnik wprowadzony przez użytkownika. Nie można kasować współczynników opisanych w Rozporządzeniu Główny system ogrzewania W tym miejscu użytkownik definiuje podstawowy system ogrzewania w analizowanym budynku. Dla budynku wielorodzinnego będzie to zazwyczaj węzeł cieplny lub kotłownia i przeliczy jego rozdzielczość tak, aby dopasować je do wydruku na gotowym świadectwie energetycznym. W przypadku gdy, pracujemy na wersji online i nie pojawia się przycisk OK należy nacisnąć klawisz F11 (przejście w tryb pełnoekranowy w przeglądarce). Po wciśnięciu klawisza OK aby powrócić do obrazu klikamy ponownie F11. Domyślny rozmiar zdjęcia to 560x700 px i jego wielokrotność, przy rozdzielczości 72 dpi. osiedlowa. System też zostanie przypisany do wszystkich lokali/stref w budynku. Można zdefiniować więcej niż jeden 5.5. Współczynniki nakładu W zakładce Współczynniki nakładu użytkownik ma możliwość edycji i dodawania współczynników nakładu energii pierwotnej. Lista wyświetlona w polu centralnym zgodna jest z Rozporządzeniem. Użytkownik może tutaj: dodaje kolejny współczynnik nakładu na przykład, jeżeli ciepło pochodzi z kogeneracji i dostępne są dane o wartości w i. 8

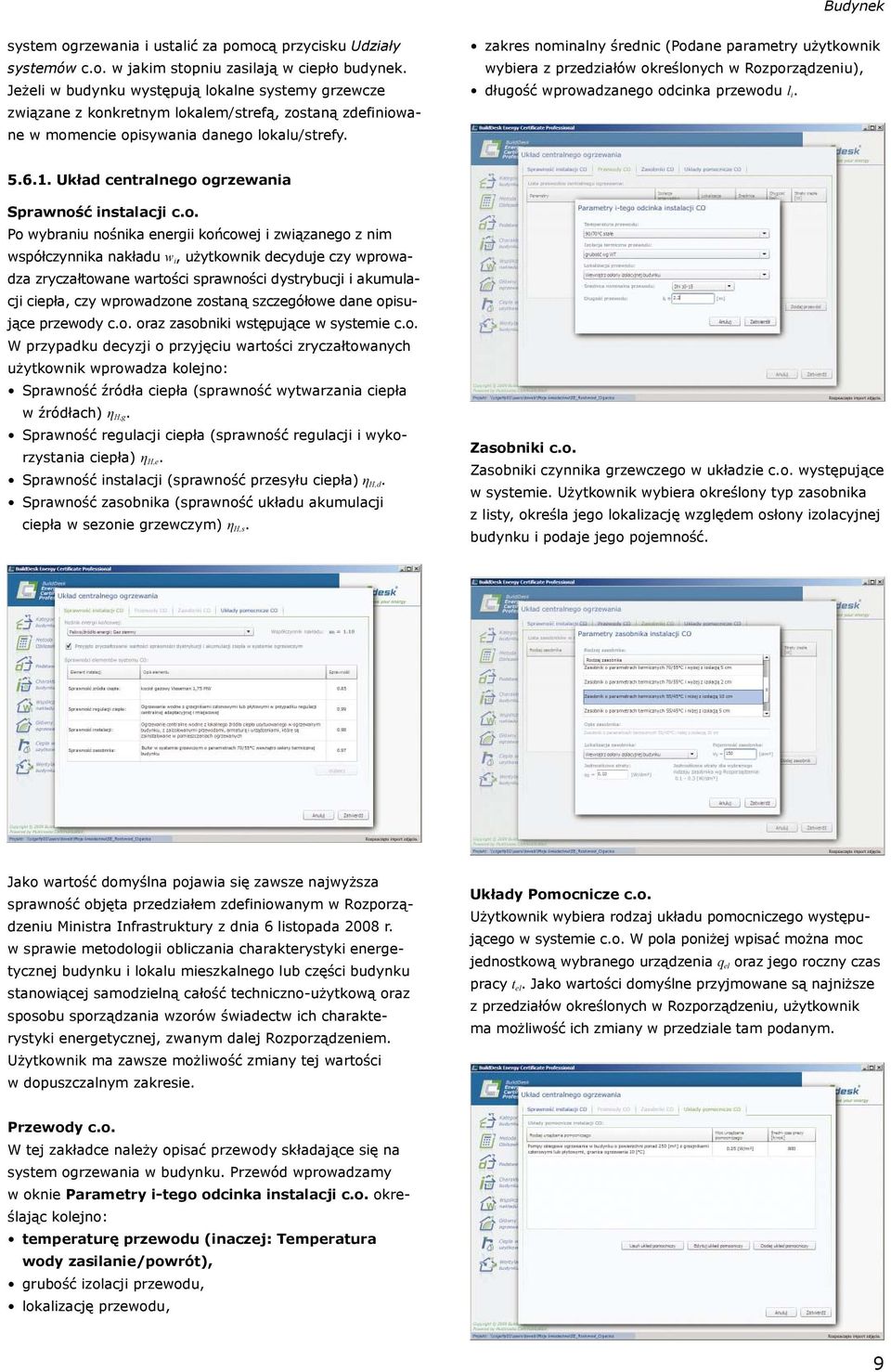

9 Budynek system ogrzewania i ustalić za pomocą przycisku Udziały systemów c.o. w jakim stopniu zasilają w ciepło budynek. Jeżeli w budynku występują lokalne systemy grzewcze związane z konkretnym lokalem/strefą, zostaną zdefiniowane w momencie opisywania danego lokalu/strefy. zakres nominalny średnic (Podane parametry użytkownik wybiera z przedziałów określonych w Rozporządzeniu), długość wprowadzanego odcinka przewodu l i Układ centralnego ogrzewania Sprawność instalacji c.o. Po wybraniu nośnika energii końcowej i związanego z nim współczynnika nakładu w i, użytkownik decyduje czy wprowadza zryczałtowane wartości sprawności dystrybucji i akumulacji ciepła, czy wprowadzone zostaną szczegółowe dane opisujące przewody c.o. oraz zasobniki wstępujące w systemie c.o. W przypadku decyzji o przyjęciu wartości zryczałtowanych użytkownik wprowadza kolejno: Sprawność źródła ciepła (sprawność wytwarzania ciepła w źródłach) η H,g. Sprawność regulacji ciepła (sprawność regulacji i wykorzystania ciepła) η H,e. Sprawność instalacji (sprawność przesyłu ciepła) η H,d. Sprawność zasobnika (sprawność układu akumulacji ciepła w sezonie grzewczym) η H,s. Zasobniki c.o. Zasobniki czynnika grzewczego w układzie c.o. występujące w systemie. Użytkownik wybiera określony typ zasobnika z listy, określa jego lokalizację względem osłony izolacyjnej budynku i podaje jego pojemność. Jako wartość domyślna pojawia się zawsze najwyższa sprawność objęta przedziałem zdefiniowanym w Rozporządzeniu Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania wzorów świadectw ich charakterystyki energetycznej, zwanym dalej Rozporządzeniem. Użytkownik ma zawsze możliwość zmiany tej wartości w dopuszczalnym zakresie. Układy Pomocnicze c.o. Użytkownik wybiera rodzaj układu pomocniczego występującego w systemie c.o. W pola poniżej wpisać można moc jednostkową wybranego urządzenia q el oraz jego roczny czas pracy t el. Jako wartości domyślne przyjmowane są najniższe z przedziałów określonych w Rozporządzeniu, użytkownik ma możliwość ich zmiany w przedziale tam podanym. Przewody c.o. W tej zakładce należy opisać przewody składające się na system ogrzewania w budynku. Przewód wprowadzamy w oknie Parametry i-tego odcinka instalacji c.o. określając kolejno: temperaturę przewodu (inaczej: Temperatura wody zasilanie/powrót), grubość izolacji przewodu, lokalizację przewodu, 9

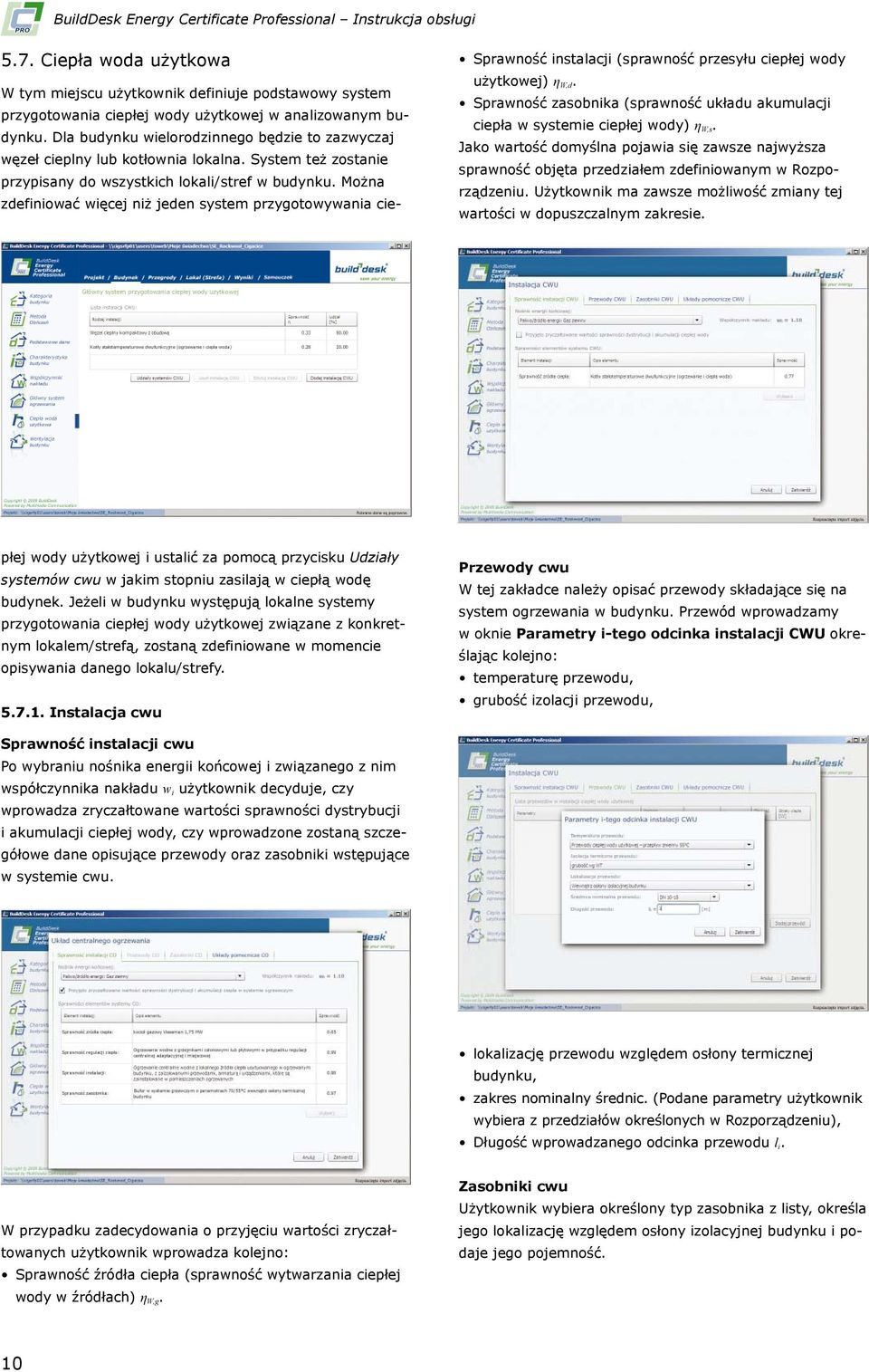

10 BuildDesk Energy Certificate Professional Instrukcja obsługi Sprawność instalacji (sprawność przesyłu ciepłej wody użytkowej) η W,d. Sprawność zasobnika (sprawność układu akumulacji ciepła w systemie ciepłej wody) η W,s. Jako wartość domyślna pojawia się zawsze najwyższa sprawność objęta przedziałem zdefiniowanym w Rozporządzeniu. Użytkownik ma zawsze możliwość zmiany tej wartości w dopuszczalnym zakresie Ciepła woda użytkowa W tym miejscu użytkownik definiuje podstawowy system przygotowania ciepłej wody użytkowej w analizowanym budynku. Dla budynku wielorodzinnego będzie to zazwyczaj węzeł cieplny lub kotłownia lokalna. System też zostanie przypisany do wszystkich lokali/stref w budynku. Można zdefiniować więcej niż jeden system przygotowywania ciepłej wody użytkowej i ustalić za pomocą przycisku Udziały systemów cwu w jakim stopniu zasilają w ciepłą wodę budynek. Jeżeli w budynku występują lokalne systemy przygotowania ciepłej wody użytkowej związane z konkretnym lokalem/strefą, zostaną zdefiniowane w momencie opisywania danego lokalu/strefy Instalacja cwu Przewody cwu W tej zakładce należy opisać przewody składające się na system ogrzewania w budynku. Przewód wprowadzamy w oknie Parametry i-tego odcinka instalacji CWU określając kolejno: temperaturę przewodu, grubość izolacji przewodu, Sprawność instalacji cwu Po wybraniu nośnika energii końcowej i związanego z nim współczynnika nakładu w i użytkownik decyduje, czy wprowadza zryczałtowane wartości sprawności dystrybucji i akumulacji ciepłej wody, czy wprowadzone zostaną szczegółowe dane opisujące przewody oraz zasobniki wstępujące w systemie cwu. lokalizację przewodu względem osłony termicznej budynku, zakres nominalny średnic. (Podane parametry użytkownik wybiera z przedziałów określonych w Rozporządzeniu), Długość wprowadzanego odcinka przewodu l i. W przypadku zadecydowania o przyjęciu wartości zryczałtowanych użytkownik wprowadza kolejno: Sprawność źródła ciepła (sprawność wytwarzania ciepłej wody w źródłach) η W,g. Zasobniki cwu Użytkownik wybiera określony typ zasobnika z listy, określa jego lokalizację względem osłony izolacyjnej budynku i podaje jego pojemność. 10

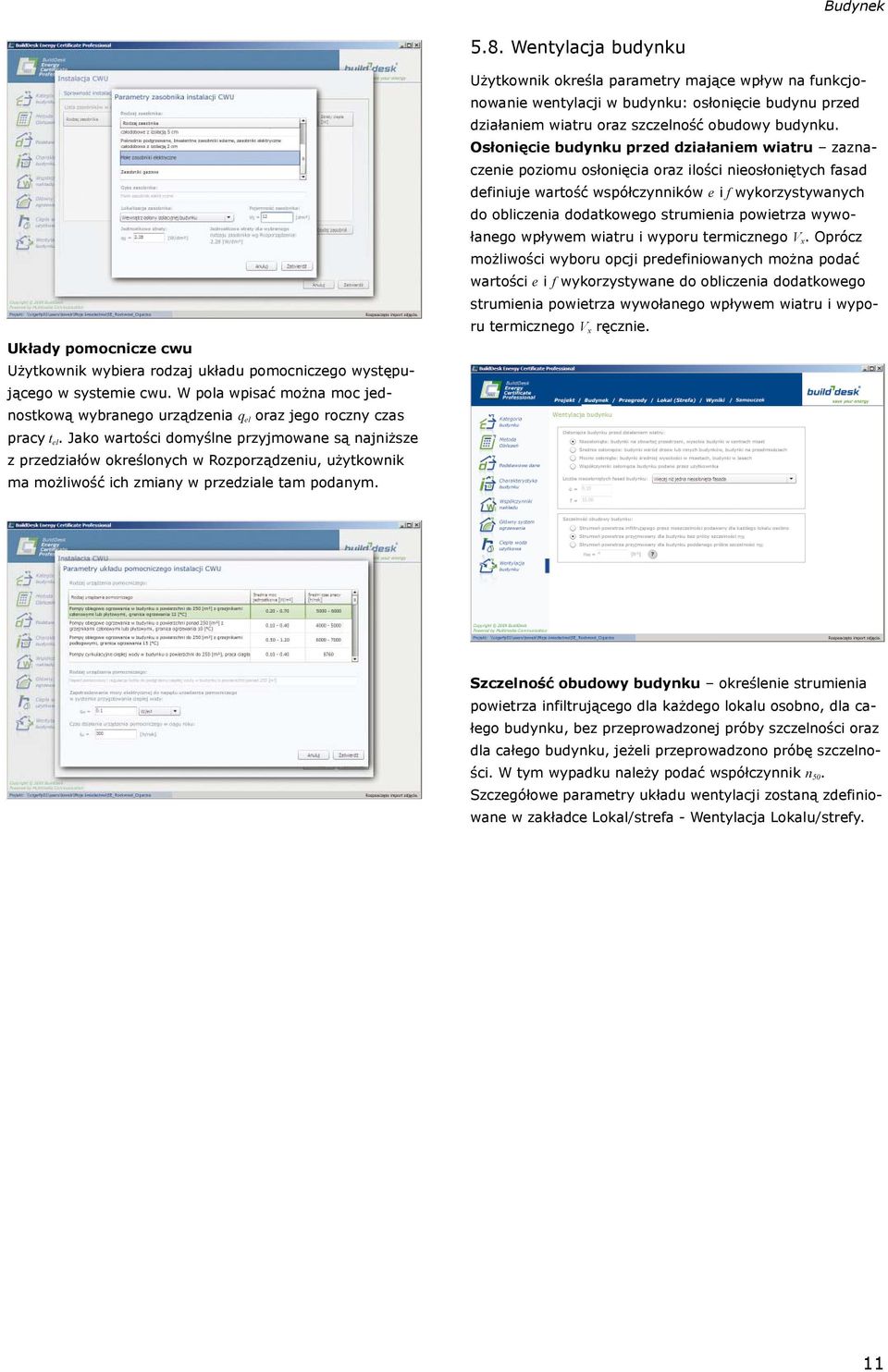

11 Budynek 5.8. Wentylacja budynku Układy pomocnicze cwu Użytkownik wybiera rodzaj układu pomocniczego występującego w systemie cwu. W pola wpisać można moc jednostkową wybranego urządzenia q el oraz jego roczny czas pracy t el. Jako wartości domyślne przyjmowane są najniższe z przedziałów określonych w Rozporządzeniu, użytkownik ma możliwość ich zmiany w przedziale tam podanym. Użytkownik określa parametry mające wpływ na funkcjonowanie wentylacji w budynku: osłonięcie budynu przed działaniem wiatru oraz szczelność obudowy budynku. Osłonięcie budynku przed działaniem wiatru zaznaczenie poziomu osłonięcia oraz ilości nieosłoniętych fasad definiuje wartość współczynników e i f wykorzystywanych do obliczenia dodatkowego strumienia powietrza wywołanego wpływem wiatru i wyporu termicznego V x. Oprócz możliwości wyboru opcji predefiniowanych można podać wartości e i f wykorzystywane do obliczenia dodatkowego strumienia powietrza wywołanego wpływem wiatru i wyporu termicznego V x ręcznie. Szczelność obudowy budynku określenie strumienia powietrza infiltrującego dla każdego lokalu osobno, dla całego budynku, bez przeprowadzonej próby szczelności oraz dla całego budynku, jeżeli przeprowadzono próbę szczelności. W tym wypadku należy podać współczynnik n 50. Szczegółowe parametry układu wentylacji zostaną zdefiniowane w zakładce Lokal/strefa - Wentylacja Lokalu/strefy. 11

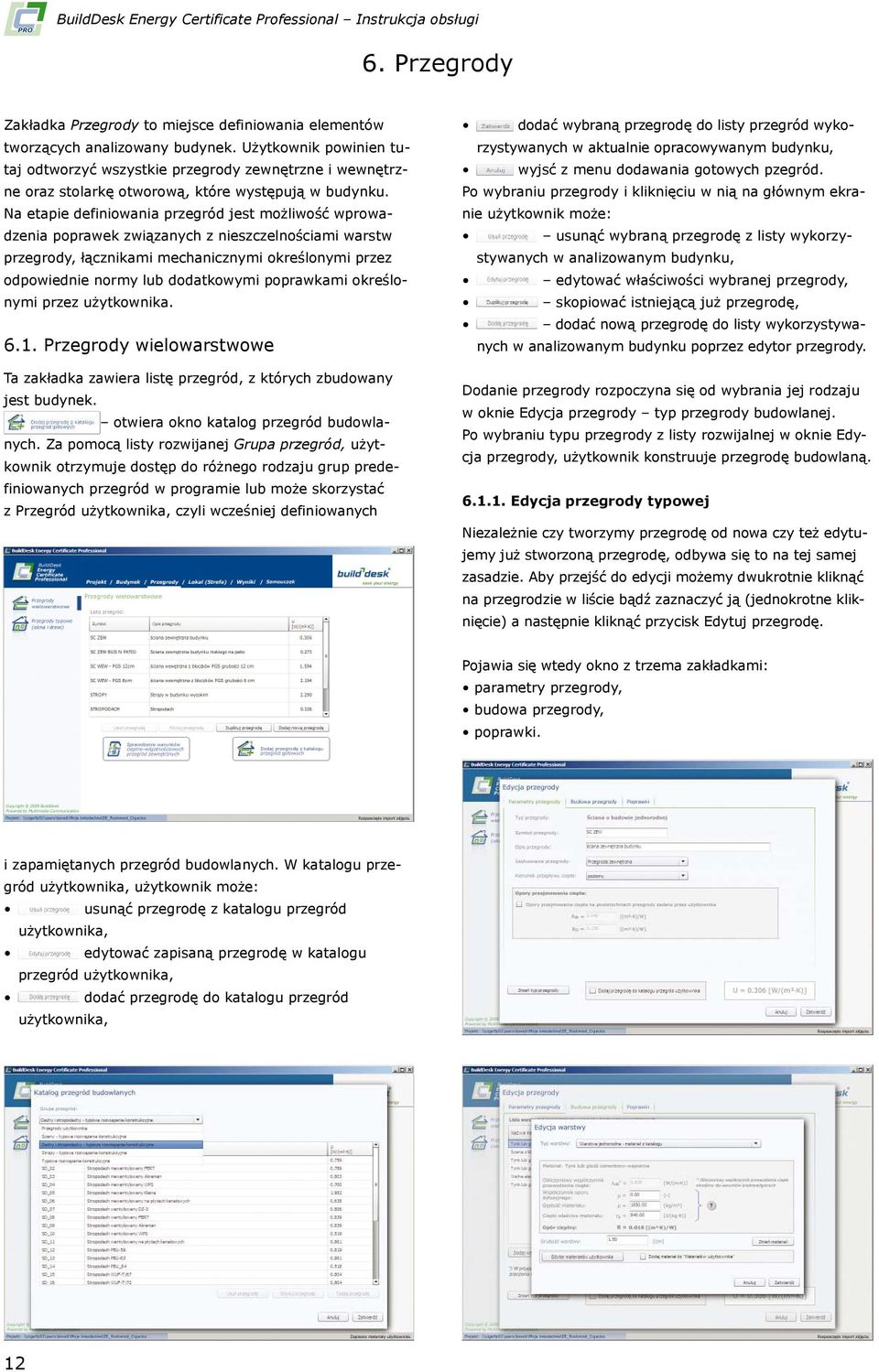

12 BuildDesk Energy Certificate Professional Instrukcja obsługi 6. Przegrody Zakładka Przegrody to miejsce definiowania elementów tworzących analizowany budynek. Użytkownik powinien tutaj odtworzyć wszystkie przegrody zewnętrzne i wewnętrzne oraz stolarkę otworową, które występują w budynku. Na etapie definiowania przegród jest możliwość wprowadzenia poprawek związanych z nieszczelnościami warstw przegrody, łącznikami mechanicznymi określonymi przez odpowiednie normy lub dodatkowymi poprawkami określonymi przez użytkownika Przegrody wielowarstwowe Ta zakładka zawiera listę przegród, z których zbudowany jest budynek. otwiera okno katalog przegród budowlanych. Za pomocą listy rozwijanej Grupa przegród, użytkownik otrzymuje dostęp do różnego rodzaju grup predefiniowanych przegród w programie lub może skorzystać z Przegród użytkownika, czyli wcześniej definiowanych dodać wybraną przegrodę do listy przegród wykorzystywanych w aktualnie opracowywanym budynku, wyjsć z menu dodawania gotowych pzegród. Po wybraniu przegrody i kliknięciu w nią na głównym ekranie użytkownik może: usunąć wybraną przegrodę z listy wykorzystywanych w analizowanym budynku, edytować właściwości wybranej przegrody, skopiować istniejącą już przegrodę, dodać nową przegrodę do listy wykorzystywanych w analizowanym budynku poprzez edytor przegrody. Dodanie przegrody rozpoczyna się od wybrania jej rodzaju w oknie Edycja przegrody typ przegrody budowlanej. Po wybraniu typu przegrody z listy rozwijalnej w oknie Edycja przegrody, użytkownik konstruuje przegrodę budowlaną Edycja przegrody typowej Niezależnie czy tworzymy przegrodę od nowa czy też edytujemy już stworzoną przegrodę, odbywa się to na tej samej zasadzie. Aby przejść do edycji możemy dwukrotnie kliknąć na przegrodzie w liście bądź zaznaczyć ją (jednokrotne kliknięcie) a następnie kliknąć przycisk Edytuj przegrodę. Pojawia się wtedy okno z trzema zakładkami: parametry przegrody, budowa przegrody, poprawki. i zapamiętanych przegród budowlanych. W katalogu przegród użytkownika, użytkownik może: usunąć przegrodę z katalogu przegród użytkownika, edytować zapisaną przegrodę w katalogu przegród użytkownika, dodać przegrodę do katalogu przegród użytkownika, 12

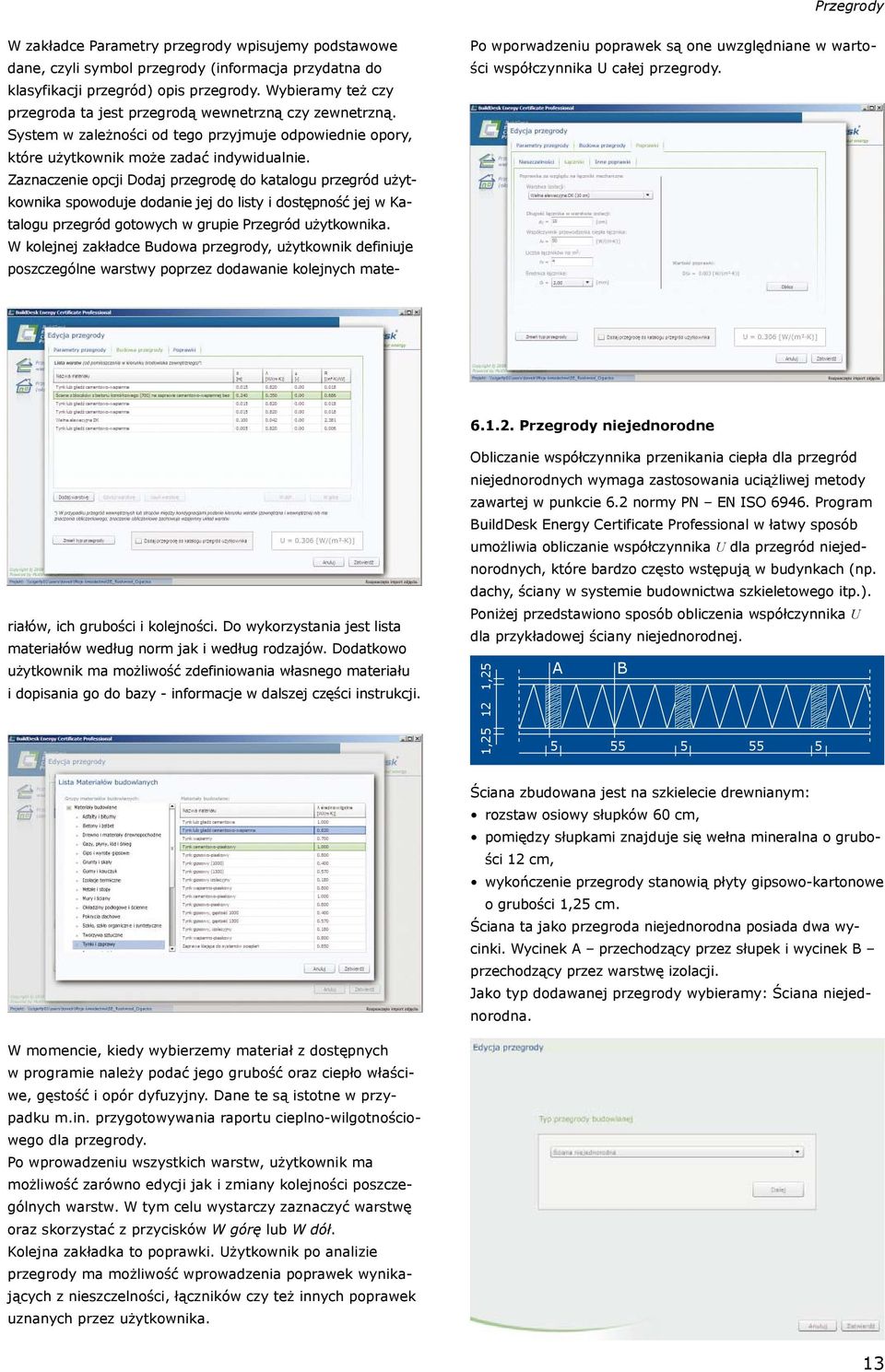

13 Przegrody Po wporwadzeniu poprawek są one uwzględniane w wartości współczynnika U całej przegrody Przegrody niejednorodne W zakładce Parametry przegrody wpisujemy podstawowe dane, czyli symbol przegrody (informacja przydatna do klasyfikacji przegród) opis przegrody. Wybieramy też czy przegroda ta jest przegrodą wewnetrzną czy zewnetrzną. System w zależności od tego przyjmuje odpowiednie opory, które użytkownik może zadać indywidualnie. Zaznaczenie opcji Dodaj przegrodę do katalogu przegród użytkownika spowoduje dodanie jej do listy i dostępność jej w Katalogu przegród gotowych w grupie Przegród użytkownika. W kolejnej zakładce Budowa przegrody, użytkownik definiuje poszczególne warstwy poprzez dodawanie kolejnych materiałów, ich grubości i kolejności. Do wykorzystania jest lista materiałów według norm jak i według rodzajów. Dodatkowo użytkownik ma możliwość zdefiniowania własnego materiału i dopisania go do bazy - informacje w dalszej części instrukcji. Obliczanie współczynnika przenikania ciepła dla przegród niejednorodnych wymaga zastosowania uciążliwej metody zawartej w punkcie 6.2 normy PN EN ISO Program BuildDesk Energy Certificate Professional w łatwy sposób umożliwia obliczanie współczynnika U dla przegród niejednorodnych, które bardzo często wstępują w budynkach (np. dachy, ściany w systemie budownictwa szkieletowego itp.). Poniżej przedstawiono sposób obliczenia współczynnika U dla przykładowej ściany niejednorodnej. 12 1,25 A B 1, Ściana zbudowana jest na szkielecie drewnianym: rozstaw osiowy słupków 60 cm, pomiędzy słupkami znajduje się wełna mineralna o grubości 12 cm, wykończenie przegrody stanowią płyty gipsowo-kartonowe o grubości 1,25 cm. Ściana ta jako przegroda niejednorodna posiada dwa wycinki. Wycinek A przechodzący przez słupek i wycinek B przechodzący przez warstwę izolacji. Jako typ dodawanej przegrody wybieramy: Ściana niejednorodna. W momencie, kiedy wybierzemy materiał z dostępnych w programie należy podać jego grubość oraz ciepło właściwe, gęstość i opór dyfuzyjny. Dane te są istotne w przypadku m.in. przygotowywania raportu cieplno-wilgotnościowego dla przegrody. Po wprowadzeniu wszystkich warstw, użytkownik ma możliwość zarówno edycji jak i zmiany kolejności poszczególnych warstw. W tym celu wystarczy zaznaczyć warstwę oraz skorzystać z przycisków W górę lub W dół. Kolejna zakładka to poprawki. Użytkownik po analizie przegrody ma możliwość wprowadzenia poprawek wynikających z nieszczelności, łączników czy też innych poprawek uznanych przez użytkownika. 13

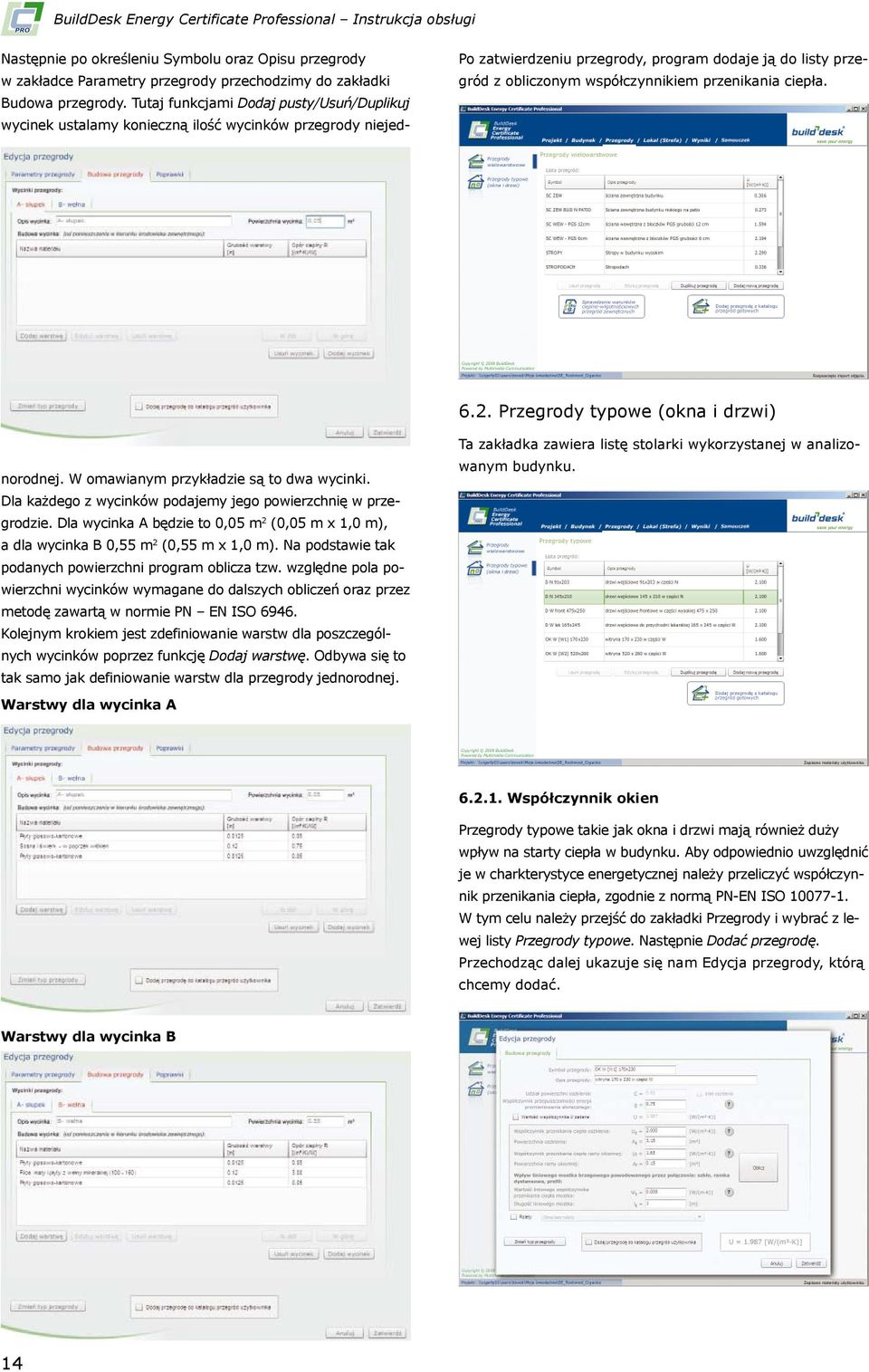

14 BuildDesk Energy Certificate Professional Instrukcja obsługi Po zatwierdzeniu przegrody, program dodaje ją do listy przegród z obliczonym współczynnikiem przenikania ciepła Przegrody typowe (okna i drzwi) Następnie po określeniu Symbolu oraz Opisu przegrody w zakładce Parametry przegrody przechodzimy do zakładki Budowa przegrody. Tutaj funkcjami Dodaj pusty/usuń/duplikuj wycinek ustalamy konieczną ilość wycinków przegrody niejednorodnej. W omawianym przykładzie są to dwa wycinki. Dla każdego z wycinków podajemy jego powierzchnię w przegrodzie. Dla wycinka A będzie to 0,05 m 2 (0,05 m x 1,0 m), a dla wycinka B 0,55 m 2 (0,55 m x 1,0 m). Na podstawie tak podanych powierzchni program oblicza tzw. względne pola powierzchni wycinków wymagane do dalszych obliczeń oraz przez metodę zawartą w normie PN EN ISO Kolejnym krokiem jest zdefiniowanie warstw dla poszczególnych wycinków poprzez funkcję Dodaj warstwę. Odbywa się to tak samo jak definiowanie warstw dla przegrody jednorodnej. Warstwy dla wycinka A Ta zakładka zawiera listę stolarki wykorzystanej w analizowanym budynku Współczynnik okien Przegrody typowe takie jak okna i drzwi mają również duży wpływ na starty ciepła w budynku. Aby odpowiednio uwzględnić je w charkterystyce energetycznej należy przeliczyć współczynnik przenikania ciepła, zgodnie z normą PN-EN ISO W tym celu należy przejść do zakładki Przegrody i wybrać z lewej listy Przegrody typowe. Następnie Dodać przegrodę. Przechodząc dalej ukazuje się nam Edycja przegrody, którą chcemy dodać. Warstwy dla wycinka B 14

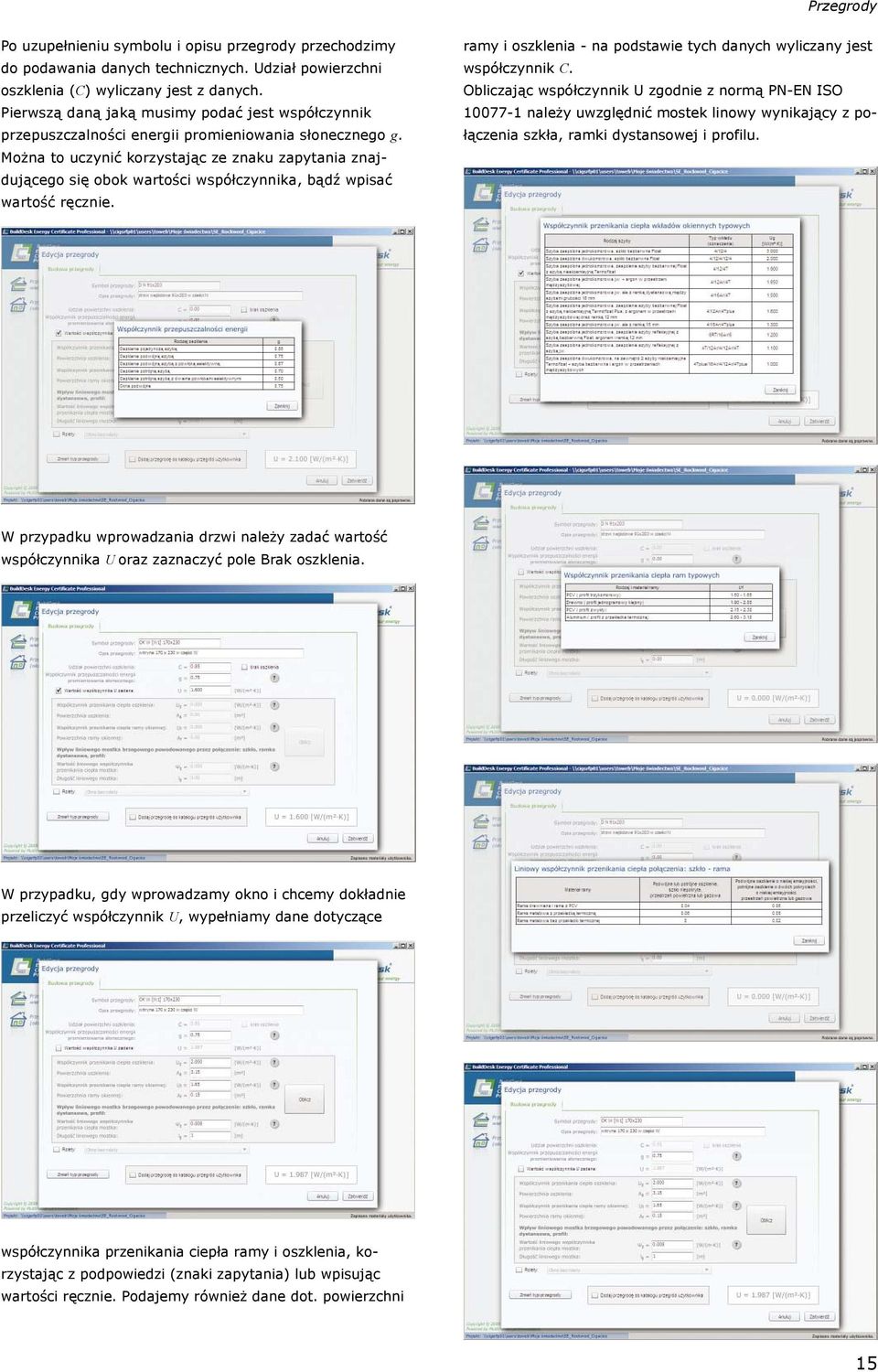

15 Przegrody Po uzupełnieniu symbolu i opisu przegrody przechodzimy do podawania danych technicznych. Udział powierzchni oszklenia (C) wyliczany jest z danych. Pierwszą daną jaką musimy podać jest współczynnik przepuszczalności energii promieniowania słonecznego g. Można to uczynić korzystając ze znaku zapytania znajdującego się obok wartości współczynnika, bądź wpisać wartość ręcznie. ramy i oszklenia - na podstawie tych danych wyliczany jest współczynnik C. Obliczając współczynnik U zgodnie z normą PN-EN ISO należy uwzględnić mostek linowy wynikający z połączenia szkła, ramki dystansowej i profilu. W przypadku wprowadzania drzwi należy zadać wartość współczynnika U oraz zaznaczyć pole Brak oszklenia. W przypadku, gdy wprowadzamy okno i chcemy dokładnie przeliczyć współczynnik U, wypełniamy dane dotyczące współczynnika przenikania ciepła ramy i oszklenia, korzystając z podpowiedzi (znaki zapytania) lub wpisując wartości ręcznie. Podajemy również dane dot. powierzchni 15

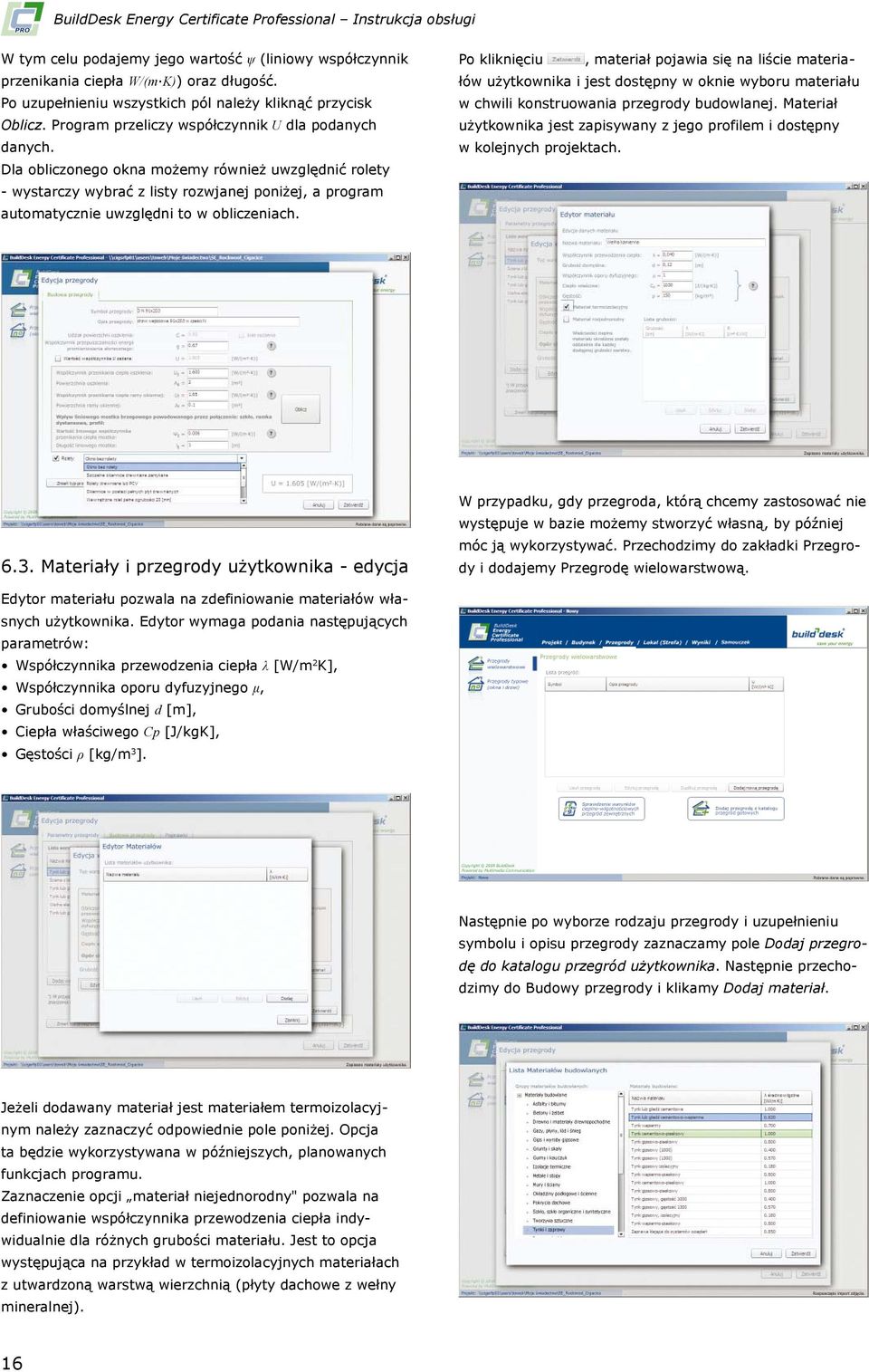

16 BuildDesk Energy Certificate Professional Instrukcja obsługi W tym celu podajemy jego wartość ψ (liniowy współczynnik przenikania ciepła W/(m. K)) oraz długość. Po uzupełnieniu wszystkich pól należy kliknąć przycisk Oblicz. Program przeliczy współczynnik U dla podanych danych. Dla obliczonego okna możemy również uwzględnić rolety - wystarczy wybrać z listy rozwjanej poniżej, a program automatycznie uwzględni to w obliczeniach. Po kliknięciu, materiał pojawia się na liście materiałów użytkownika i jest dostępny w oknie wyboru materiału w chwili konstruowania przegrody budowlanej. Materiał użytkownika jest zapisywany z jego profilem i dostępny w kolejnych projektach Materiały i przegrody użytkownika - edycja W przypadku, gdy przegroda, którą chcemy zastosować nie występuje w bazie możemy stworzyć własną, by później móc ją wykorzystywać. Przechodzimy do zakładki Przegrody i dodajemy Przegrodę wielowarstwową. Edytor materiału pozwala na zdefiniowanie materiałów własnych użytkownika. Edytor wymaga podania następujących parametrów: Współczynnika przewodzenia ciepła λ [W/m 2 K], Współczynnika oporu dyfuzyjnego μ, Grubości domyślnej d [m], Ciepła właściwego Cp [J/kgK], Gęstości ρ [kg/m 3 ]. Następnie po wyborze rodzaju przegrody i uzupełnieniu symbolu i opisu przegrody zaznaczamy pole Dodaj przegrodę do katalogu przegród użytkownika. Następnie przechodzimy do Budowy przegrody i klikamy Dodaj materiał. Jeżeli dodawany materiał jest materiałem termoizolacyjnym należy zaznaczyć odpowiednie pole poniżej. Opcja ta będzie wykorzystywana w późniejszych, planowanych funkcjach programu. Zaznaczenie opcji materiał niejednorodny" pozwala na definiowanie współczynnika przewodzenia ciepła indywidualnie dla różnych grubości materiału. Jest to opcja występująca na przykład w termoizolacyjnych materiałach z utwardzoną warstwą wierzchnią (płyty dachowe z wełny mineralnej). 16

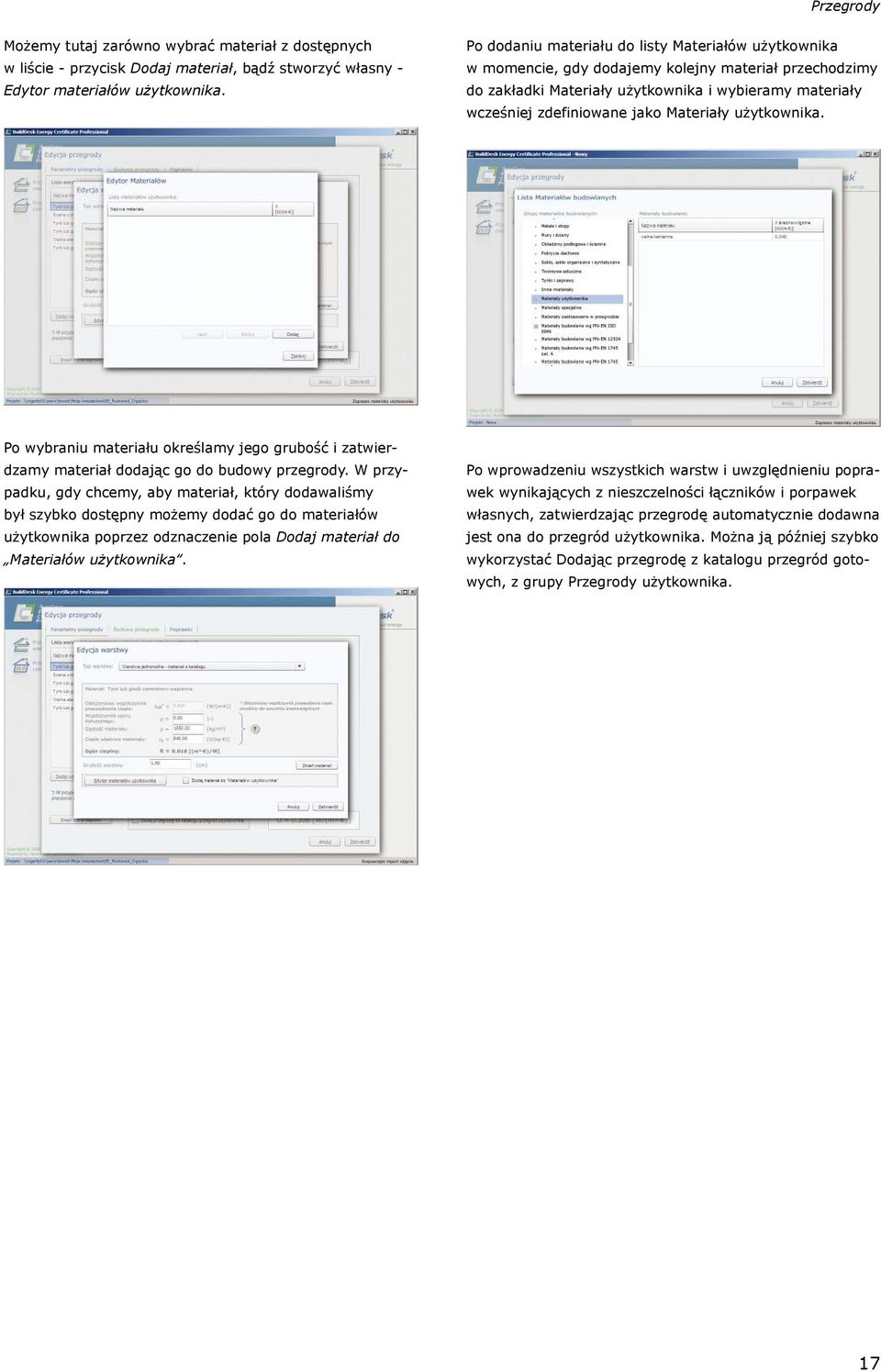

17 Przegrody Możemy tutaj zarówno wybrać materiał z dostępnych w liście - przycisk Dodaj materiał, bądź stworzyć własny - Edytor materiałów użytkownika. Po dodaniu materiału do listy Materiałów użytkownika w momencie, gdy dodajemy kolejny materiał przechodzimy do zakładki Materiały użytkownika i wybieramy materiały wcześniej zdefiniowane jako Materiały użytkownika. Po wybraniu materiału określamy jego grubość i zatwierdzamy materiał dodając go do budowy przegrody. W przypadku, gdy chcemy, aby materiał, który dodawaliśmy był szybko dostępny możemy dodać go do materiałów użytkownika poprzez odznaczenie pola Dodaj materiał do Materiałów użytkownika. Po wprowadzeniu wszystkich warstw i uwzględnieniu poprawek wynikających z nieszczelności łączników i porpawek własnych, zatwierdzając przegrodę automatycznie dodawna jest ona do przegród użytkownika. Można ją później szybko wykorzystać Dodając przegrodę z katalogu przegród gotowych, z grupy Przegrody użytkownika. 17

18 BuildDesk Energy Certificate Professional Instrukcja obsługi 7. Właściwości cieplno-wilgotnościowe przegród Nowe Warunki Techniczne (Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki ich usytuowanie) wymagają także od projektantów, sprawdzenia projektowanej przegrody pod względem uniknięcia kondensacji pary wodnej wewnątrz przegrody oraz uniknięcia wzrostu grzybów pleśniowych na powierzchni wewnętrznej przegrody Na wewnętrznej powierzchni nieprzezroczystej przegrody zewnętrznej nie może występować kondensacja pary wodnej umożliwiająca rozwój grzybów pleśniowych. 2. We wnętrzu przegrody, o której mowa w ust. 1, nie może występować narastające w kolejnych latach zawilgocenie spowodowane kondensacją pary wodnej. 3. Warunki określone w ust. 1 i 2 uważa się za spełnione, jeśli przegrody odpowiadają wymaganiom określonym w pkt załącznika nr 2 do Rozporządzenia. W uzasadnieniu wprowadzonych wymagań podkreślono szczególną wagę projektowania przegród pod kątem zjawisk cieplno wilgotnościowych, mających duży wpływ na kształtowanie prawidłowego mikroklimatu pomieszczeń. Jak podaje uzasadnienie załączone do Rozporządzenia, wymagania cieplno wilgotnościowe, są szczególnie istotne przy wprowadzaniu obowiązku sporządzania świadectw charakterystyki energetycznej budynków. Uzasadnienie szczegółowe: 8. Zmiana 321 polega na uwzględnieniu wymagania eliminującego zjawisko kondesacji pary wodnej i jest na tyle istotna w zakresie wdrażania dyrektywy 2002/91/WE Parlamentu Europejskiego i Rady z dnia 16 grudnia 2002 r. w sprawie charakterystyki energetycznej budynków, że przedmiotowy przepis powinien być wprowadzony w życie, bez oczekiwania na wynik notyfikacji innego rozporządzenia zmieniającego rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Do sprawdzenia obu warunków w Rozporządzaniu przywołuje się normę PN EN ISO Cieplno wilgotnościowe właściwości komponentów budowlanych i elementów budynku. Temperatura powierzchni wewnętrznej konieczna do uniknięcia krytycznej wilgotności powierzchni i kondensacja międzywarstwowa. Metody obliczania. Spełnienie warunku pod kątem uniknięcia wzrostu grzybów pleśniowych polega na zaprojektowaniu przegrody tak, aby tzw. maksymalny obliczeniowy czynnik temperaturowy na powierzchni wewnętrznej ( f Rsi,max ) był mniejszy od dopuszczalnego: f Rsi > f Rsi,max. Warunek na kondensację pary wodnej wewnątrz przegrody uznaje się także za spełniony, jeśli ilość wykondenosowanej wilgoci w przegrodzie wysycha w ciągu roku tak, aby nie następował jej przyrost w kolejnych latach. Aby sprawdzić oba warunki dla projektowanej przegrody, należy wykonać roczne (dla każdego miesiąca) obliczenia. Znając wilgotności i temperatury powietrza zewnętrznego oraz wewnętrznego, parametry cieplne oraz wilgotnościowe (współczynnik oporu dyfuzyjnego, dyfuzyjnie równoważna grubość warstwy powietrza) warstw przegrody, dla każdego miesiąca roku wyznacza się rozkład ciśnień pary wodnej w przegrodzie oraz oblicza czynnik temperaturowy na powierzchni wewnętrznej, dla założonej wilgotności krytycznej Obliczanie kondensacji międzywarstwowej Metoda obliczeń wewnętrznej kondensacji pary wodnej, zaproponowana w PN EN ISO 13788: W opisywanej metodzie zakłada się, że: a) początkowo przegroda jest całkowicie wysuszona, b) układ jest jednowymiarowy, c) warunki wilgotnościowe już ustaliły się (tzn. obliczenia rozpoczyna się od stanu ustalonego), d) ruch powietrza przez warstwy przegrody lub wewnątrz niej nie są rozważane, e) materiały użyte do budowy przegrody nie są higroskopijne, f) transport wilgoci polega wyłącznie na dyfuzji pary wodnej, opisanej następującym równaniem: δ g = o. Δp = δ o. Δp μ Δx S d gdzie: g gęstość strumienia wilgoci [kg/(m 2 s) ], δ o współczynnik dyfuzji pary wodnej w powietrzu [kg/ (mspa)], δ o = 2*10-10 kg/(mspa), μ współczynnik oporu dyfuzyjnego pary wodnej [-], S d dyfuzyjnie równoważna grubość warstwy powietrza pod względem oporu dyfuzyjnego pary wodnej [m]. Wielkość δ o jest uzależniona od temperatury i ciśnienia atmosferycznego, ale wpływ tych czynników jest w niniejszej normie zaniedbywany. Zaleca się, aby niniejsza metoda uważana była raczej za sposób oszacowania, niż za narzędzie służące do dokładnego przewidywania. Jest ona przydatna przy porównywaniu różnych budynków i oceny skutków modyfikacji. Nie dostarcza dokładnych prognoz warunków wilgotnościowych wewnątrz budowli w warunkach eksploatacji, nie jest także właściwa do obliczeń związanych z wysychaniem wilgoci budowlanej. W normie zaproponowano następującą procedurę obliczeń. Początkowo należy zdefiniować własności materiałowe: grubości warstw d, współczynniki przewodzenia ciepła λ 18

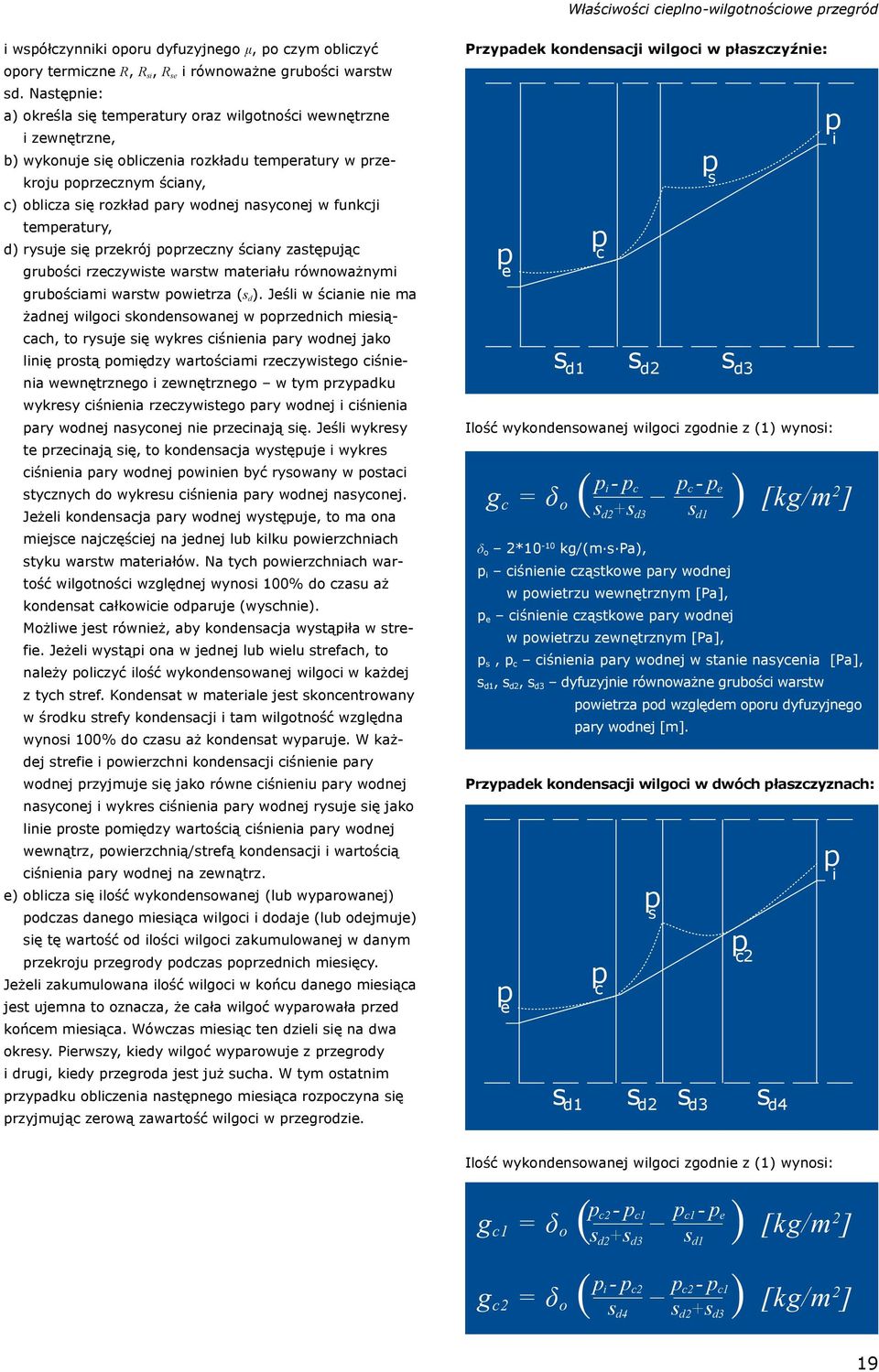

19 Właściwości cieplno-wilgotnościowe przegród i współczynniki oporu dyfuzyjnego μ, po czym obliczyć opory termiczne R, R si, R se i równoważne grubości warstw sd. Następnie: a) określa się temperatury oraz wilgotności wewnętrzne i zewnętrzne, b) wykonuje się obliczenia rozkładu temperatury w przekroju poprzecznym ściany, c) oblicza się rozkład pary wodnej nasyconej w funkcji temperatury, d) rysuje się przekrój poprzeczny ściany zastępując grubości rzeczywiste warstw materiału równoważnymi grubościami warstw powietrza (s d ). Jeśli w ścianie nie ma żadnej wilgoci skondensowanej w poprzednich miesiącach, to rysuje się wykres ciśnienia pary wodnej jako linię prostą pomiędzy wartościami rzeczywistego ciśnienia wewnętrznego i zewnętrznego w tym przypadku wykresy ciśnienia rzeczywistego pary wodnej i ciśnienia pary wodnej nasyconej nie przecinają się. Jeśli wykresy te przecinają się, to kondensacja występuje i wykres ciśnienia pary wodnej powinien być rysowany w postaci stycznych do wykresu ciśnienia pary wodnej nasyconej. Jeżeli kondensacja pary wodnej występuje, to ma ona miejsce najczęściej na jednej lub kilku powierzchniach styku warstw materiałów. Na tych powierzchniach wartość wilgotności względnej wynosi 100% do czasu aż kondensat całkowicie odparuje (wyschnie). Możliwe jest również, aby kondensacja wystąpiła w strefie. Jeżeli wystąpi ona w jednej lub wielu strefach, to należy policzyć ilość wykondensowanej wilgoci w każdej z tych stref. Kondensat w materiale jest skoncentrowany w środku strefy kondensacji i tam wilgotność względna wynosi 100% do czasu aż kondensat wyparuje. W każdej strefie i powierzchni kondensacji ciśnienie pary wodnej przyjmuje się jako równe ciśnieniu pary wodnej nasyconej i wykres ciśnienia pary wodnej rysuje się jako linie proste pomiędzy wartością ciśnienia pary wodnej wewnątrz, powierzchnią/strefą kondensacji i wartością ciśnienia pary wodnej na zewnątrz. e) oblicza się ilość wykondensowanej (lub wyparowanej) podczas danego miesiąca wilgoci i dodaje (lub odejmuje) się tę wartość od ilości wilgoci zakumulowanej w danym przekroju przegrody podczas poprzednich miesięcy. Jeżeli zakumulowana ilość wilgoci w końcu danego miesiąca jest ujemna to oznacza, że cała wilgoć wyparowała przed końcem miesiąca. Wówczas miesiąc ten dzieli się na dwa okresy. Pierwszy, kiedy wilgoć wyparowuje z przegrody i drugi, kiedy przegroda jest już sucha. W tym ostatnim przypadku obliczenia następnego miesiąca rozpoczyna się przyjmując zerową zawartość wilgoci w przegrodzie. Przypadek kondensacji wilgoci w płaszczyźnie: p i p s p p c e s d1 s d2 s d3 Ilość wykondensowanej wilgoci zgodnie z (1) wynosi: p i - p c s d2 +s d3 p c - p e g c = δ o ( ) [kg/m 2 ] δ o 2*10-10 kg/(m s Pa), p i ciśnienie cząstkowe pary wodnej w powietrzu wewnętrznym [Pa], p e ciśnienie cząstkowe pary wodnej w powietrzu zewnętrznym [Pa], p s, p c ciśnienia pary wodnej w stanie nasycenia [Pa], s d1, s d2, s d3 dyfuzyjnie równoważne grubości warstw powietrza pod względem oporu dyfuzyjnego pary wodnej [m]. Przypadek kondensacji wilgoci w dwóch płaszczyznach: p i p s p c2 p p c e s d1 s d1 s d2 s d3 s d4 Ilość wykondensowanej wilgoci zgodnie z (1) wynosi: p c2 - p c1 s d2 +s d3 p c1 - p e g c1 = δ o ( ) [kg/m 2 ] p i - p c2 s d1 p c2 - p c1 s d2 +s d3 g c2 = δ o ( ) [kg/m 2 ] s d4 19

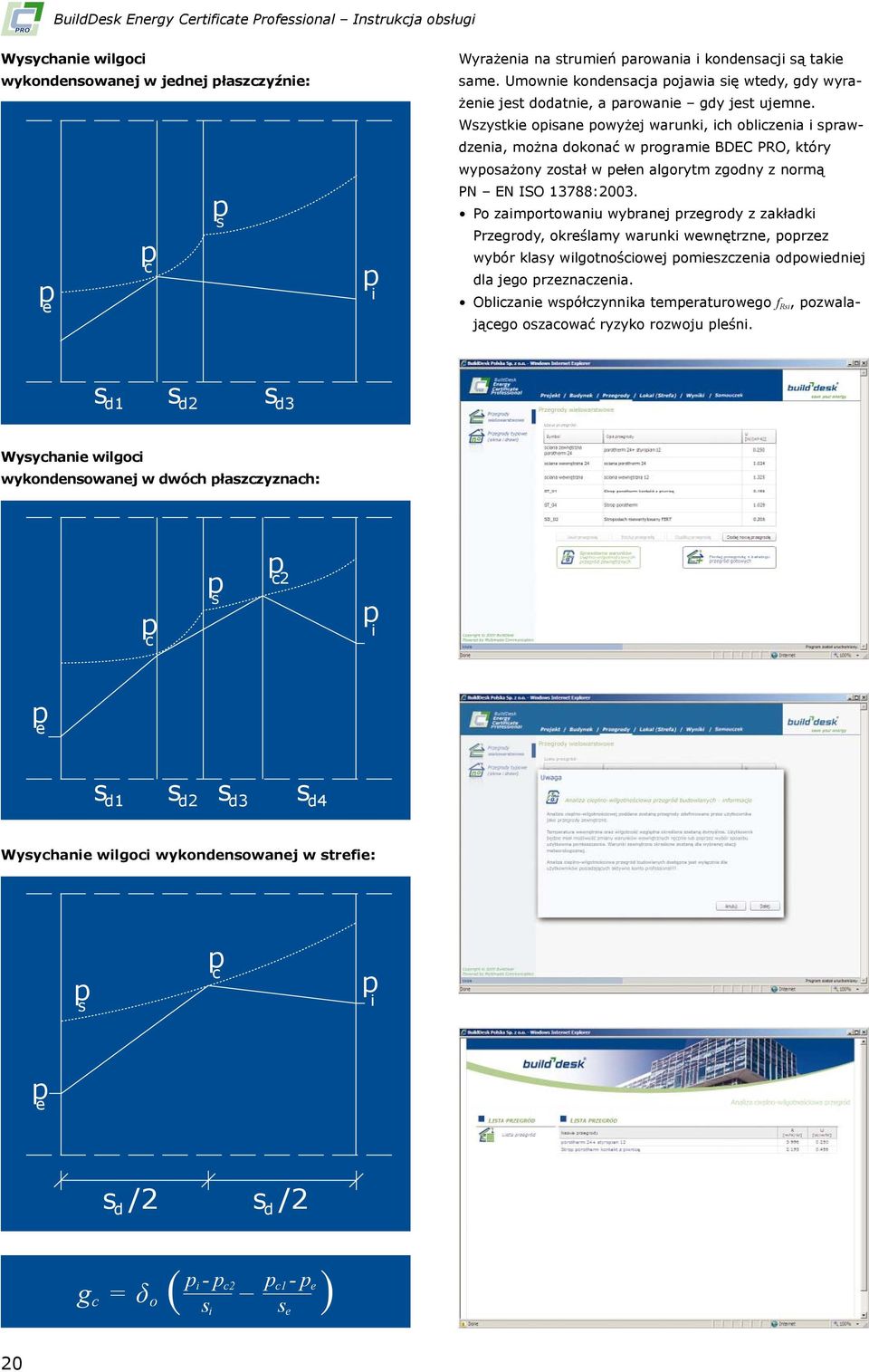

20 BuildDesk Energy Certificate Professional Instrukcja obsługi Wysychanie wilgoci wykondensowanej w jednej płaszczyźnie: p s p c p e p i Wyrażenia na strumień parowania i kondensacji są takie same. Umownie kondensacja pojawia się wtedy, gdy wyrażenie jest dodatnie, a parowanie gdy jest ujemne. Wszystkie opisane powyżej warunki, ich obliczenia i sprawdzenia, można dokonać w programie BDEC PRO, który wyposażony został w pełen algorytm zgodny z normą PN EN ISO 13788:2003. Po zaimportowaniu wybranej przegrody z zakładki Przegrody, określamy warunki wewnętrzne, poprzez wybór klasy wilgotnościowej pomieszczenia odpowiedniej dla jego przeznaczenia. Obliczanie współczynnika temperaturowego f Rsi, pozwalającego oszacować ryzyko rozwoju pleśni. s d1 s d2 s d3 Wysychanie wilgoci wykondensowanej w dwóch płaszczyznach: p c p s p i p c2 p e s d1 s d2 s d3 s d4 Wysychanie wilgoci wykondensowanej w strefie: p c p s p i p e s/2 d s/2 d p g c = δ i - p c2 p o ( c1 - p e ) s i s e 20
