1 Wrocław Ocena Projektu Budowlanego Szkoły Pasywnej w Siechnicach. dotyczy: opinii do Projektu budowlanego szkoły pasywnej w Siechnicach. Zgodnie z zawartą umową poddano ocenie Projekt budowlany szkoły pasywnej w Siechnicach zlokalizowanej na działkach 86/1, 85/4, 85/5, 590/4 przy ul. Osiedlowej w Siechnicach w zakresie zagadnień związanych z charakterystyką energetyczną budynku. Użyte skróty: WT2019 Wymagania określone w Rozporządzeniu w sprawie warunków jakim powinny odpowiadać budynki użyteczności publicznej w 2019 roku RMI Rozporządzenie w sprawie metodologii obliczania charakterystyki energetycznej BP wymagania i wytyczne do projektowania budynków pasywnych Projekt wykonano zgodnie z obowiązującymi aktami prawnymi i normami: 1. Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. (RMI) 2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690). (WT2019) 3. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. (z późniejszymi zmianami) w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U nr 0 poz. 462). 4. Wytyczne NFOŚiGW określające podstawowe wymogi niezbędne do osiągnięcia oczekiwanych standardów energetycznych dla budynków mieszkalnych oraz sposób weryfikacji projektów i sprawdzenia wykonanych domów energooszczędnych. 5. Polska Norma PN-EN ISO 6946:2008 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 6. Polska Norma PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków Obliczanie zużycia energii na potrzeby ogrzewania i chłodzenia. 7. Polska Norma PN-EN ISO 13370:2008 Cieplne właściwości użytkowe budynków. Przenoszenie ciepła przez grunt - Metody obliczania. 8. PN-EN ISO 10211:2008 Mostki cieplne w budynkach - Strumienie ciepła i temperatury powierzchni - Obliczenia szczegółowe.

2 9. Polska Norma PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. 10. PN-EN ISO 13789:2008 Cieplne właściwości użytkowe budynków. Współczynniki przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczania. 11. PN-EN-ISO :2007 Cieplne właściwości użytkowe okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła. 12. PN-83 B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. 13. PN-EN 308: Wymienniki ciepła. Procedury badawcze wyznaczania wydajności urządzeń do odzyskiwania ciepła w układzie powietrze-powietrze i powietrze-gazy spalinowe 14. PN-EN 13829:2002 Właściwości cieplne budynków. Określanie przepuszczalności powietrznej budynków. Metoda pomiaru ciśnieniowego z użyciem wentylatora. 15. PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych. 16. IEC Rotating electrical machines Part 2-1: Standard methods for determining losses and efficiency from tests (excluding for traction vehicles) z 2007 roku. 17. PN-EN ISO 10456:2009 Materiały i wyroby budowlane. Właściwości cieplnowilgotnościowe. Tabelaryczne wartości obliczeniowe i procedury określania deklarowanych i obliczeniowych wartości cieplnych. 18. PN-EN ISO 13788:2005 Cieplno-wilgotnościowe właściwości komponentów budowlanych i elementów budynku. Temperatura powierzchni wewnętrznej konieczna do uniknięcia krytycznej wilgotności powierzchni i kondensacja międzywarstwowa. Metody obliczania. Dokonano oceny Projektu budowlanego szkoły w zakresie: I. Spełnienia wymagań podstawowych: 1. Zapewnienie odpowiednich warunków użytkowych. Zaprojektowana szkoła spełnia wymagania w zakresie zapewnienia wymagań użytkowych w zakresie: a. temperatur w okresie grzewczym i chłodniczym, b. ryzyko przegrzewania pomieszczeń, c. wilgotności powietrza, d. prędkość powietrza, e. temperatury nawiewanego powietrza z urządzeń wentylacyjnych, f. temperatury na wewnętrznej powierzchni przegrody, g. ryzyka zawilgocenia przegród: ryzyko roszenia na wewnętrznej powierzchni przegród, ryzyko rozwoju grzybów pleśniowych w przegrodach, ryzyko kondesacji międzywarstwowej pary wodnej w przegrodach,

3 2. Energia użytkowa EU: Energia użytkowa na ogrzewanie wynosi: EUH = 9,25 kwh/m2rok < EUH pasywny = 15 kwh/m2rok i spełnia wymagania stawiane budynkom pasywnym. Energia użytkowa na chłodzenie wynosi: EUC = 7,71 kwh/m2rok < EUC pasywny = 15 kwh/m2rok i spełnia wymagania stawiane budynkom pasywnym. Wartość EU na c.o. c.w.u. i chodzenie obliczona zgodnie z metodologią zawartą w RMI i wynosi 25,37 kwh/m2rok. 3. Energia nieodnawialna pierwotna EP: Wartość EU na c.o. c.w.u. i chodzenie, oświetlenie, urządzenia pomocnicze obliczona zgodnie z metodologią zawartą w RMI i spełnia wymagania WT2019 oraz BP i wynosi: EP = 79,41 kwh/m2rok < EPWT2019 = 84,01 kwh/m2rok i < EPBP = 120 kwh/m2rok II. Wymagania szczegółowe: 4. Szczelność powietrzna budynku: W projekcie przyjęto szczelność powietrzną budynku n50 = 0,6 wym/h, wartość ta spełnia wymagania rozporządzenia w sprawie Warunków technicznych jakim powinny odpowiadać budynki i usytuowanie (WT2019) oraz wytycznych dla budynków pasywnych. 5. Zyski wewnętrze przyjęto poprawnie, zgodnie Rozporządzeniem w sprawie metody sporządzania charakterystyki energetycznej budynku (RMI) w zakresie 12 W w czasie użytkowania o 1 W poza okresem użytkowania.

4 6. Wartość β odnosząca się projektowanego czasu użytkowania przyjęta poprawnie, Wartość ta jest zmienna uwzgledniająca wszelkiego rodzaju przerwy, święta ferie oraz wakacje i została określona zgodnie z RMI. Wartość β nie występuje w wymaganiach BP. 7. Sprawność systemu grzewczego na c.o. c.w.u. Sprawność systemu c.o. i c.w.u. przyjęte zgodnie z rozporządzeniem RMI i odpowiada wartościom zalecanym przy projektowaniu wg BP. 8. Wentylacja mechaniczna z odzyskiem ciepła, średnioroczna sprawność odzysku ciepła w części technologicznej 54%do 80% w części dydaktyczno-biurowej. Sprawności spełniają wymagania WT2019. Przyjęte sprawności rekuperacji w części technologicznej nie mają odmięśnia w wytycznych BP. 9. Gruntowy wymiennik ciepła. Stosowanie GWC jest zalecane ale nie obowiązkowe. Średnioroczna sprawność GWC w projektowanych warunkach waha się od 15% do 20%, przyjęta w projekcie po stronie bezpiecznej prawidłowo 15%. 10. Urządzenia pomocnicze. Obliczona energia niezbędna do działania urządzeń pomocniczych przyjęto zgodnie z polskimi zasadami opisanymi w RMI. 11. Oświetlenie: wartość obciążenia oświetleniem przyjęto na podstawie projektu oświetlenia w którym dobrano moc i ilość opraw spełniających wymagania jakości światła. 12. Izolacja termiczna przegród budowlanych: a. izolacja termiczna ścian spełnia wymagania WT2019 i wytyczne BP, przegrody spełniają wymagania w zakresie współczynnik temperaturowego frsi b. izolacja termiczna dachów ścian spełnia wymagania WT2019 i wytyczne BP, przegrody spełniają wymagania w zakresie współczynnik temperaturowego frsi

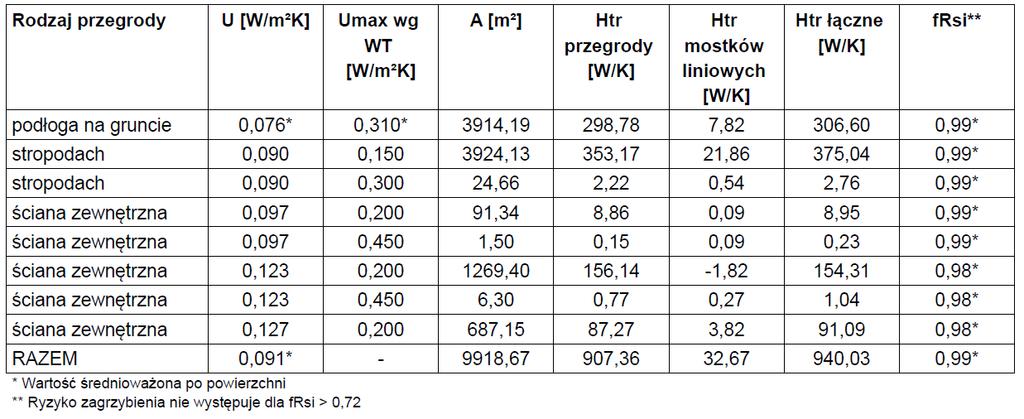

5 Szczegóły w tabeli poniżej: c. izolacja termiczna okien spełnia wymagania WT2019 i wytyczne BP, d. izolacja termiczna drzwi spełnia wymagania WT2019 i wytyczne BP, Szczegóły w tabeli poniżej: Na etapie projektu wykonawczego muszą być policzone wartości UW i UD. Projekt detali i liniowe mostki termiczne. Przyjęte założenia w zakresie wpływu mostków liniowych są prawidłowe i odpowiadają wytycznym BP oraz wymaganiom WT2019, jednak wartości liniowych mostków termicznych nie zostały policzone gdyż na tym etapie projektowym nie rozwiązuje się detali architektonicznych. Podobnie ma się koniczność sprawdzenia wymagań w zakresie współczynnik temperaturowego frsi dla miejsc w którym występują osłabienia termiczne (mostki). Policzenie rzeczywistych wartości mostków liniowych i wartości frsi będzie możliwe na etapie projektu wykonawczego, wówczas niezbędne będzie skorygowanie projektowanej charakterystyki energetycznej budynku wykonanej na etapie projektu budowlanego.

6 13. Szyby i słony przeciwsłoneczne. Zaprojektowane szyby charakteryzuję się wartością współczynnik przepuszczalności energii słonecznej gg=0,5 i jest to zgodne z WT2019 oraz z wytycznym BP. Zgodnie z obowiązującym prawem zaprojektowano również osłony przeciwsłoneczne o fc=0,1 sterowane automatycznie i ręcznie, co pozwala spełnić wymagania prawne w zakresie ochrony budynku przed przegrzewaniem. Wartość fc = fn gg powinna być mniejsza od 0,35: 0,5 0,1 = 0,05 < 0,35. Z poważaniem Jerzy Żurawski
