1 BuildDesk Energy Audit Instrukcja obsługi

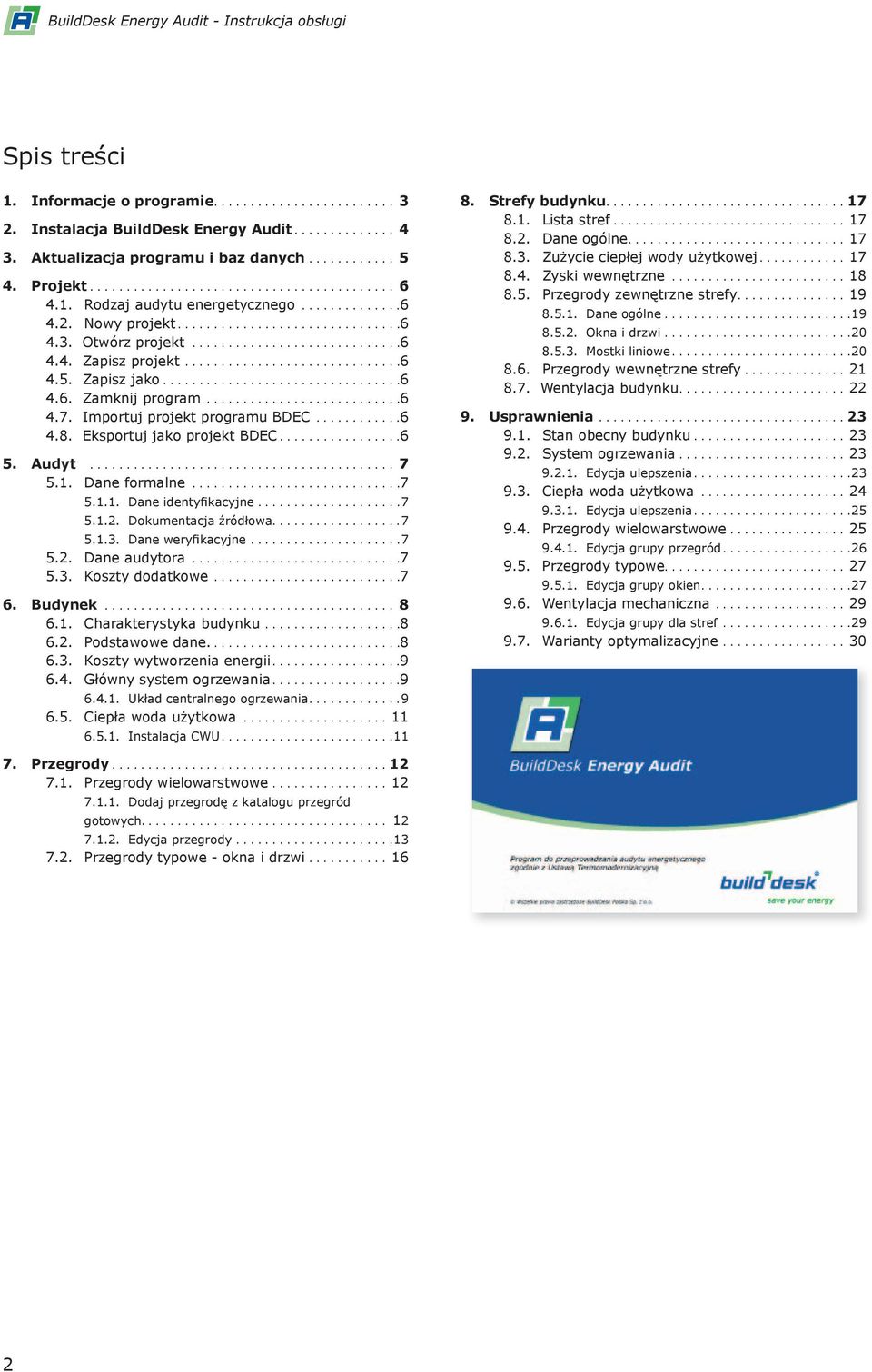

2 BuildDesk Energy Audit - Instrukcja obsługi Spis treści 1. Informacje o programie Instalacja BuildDesk Energy Audit Aktualizacja programu i baz danych Projekt Rodzaj audytu energetycznego Nowy projekt Otwórz projekt Zapisz projekt Zapisz jako Zamknij program Importuj projekt programu BDEC Eksportuj jako projekt BDEC Audyt Dane formalne Dane identyfikacyjne Dokumentacja źródłowa Dane weryfikacyjne Dane audytora Koszty dodatkowe Budynek Charakterystyka budynku Podstawowe dane Koszty wytworzenia energii Główny system ogrzewania Układ centralnego ogrzewania Ciepła woda użytkowa Instalacja CWU Strefy budynku Lista stref Dane ogólne Zużycie ciepłej wody użytkowej Zyski wewnętrzne Przegrody zewnętrzne strefy Dane ogólne Okna i drzwi Mostki liniowe Przegrody wewnętrzne strefy Wentylacja budynku Usprawnienia Stan obecny budynku System ogrzewania Edycja ulepszenia Ciepła woda użytkowa Edycja ulepszenia Przegrody wielowarstwowe Edycja grupy przegród Przegrody typowe Edycja grupy okien Wentylacja mechaniczna Edycja grupy dla stref Warianty optymalizacyjne Przegrody Przegrody wielowarstwowe Dodaj przegrodę z katalogu przegród gotowych Edycja przegrody Przegrody typowe - okna i drzwi

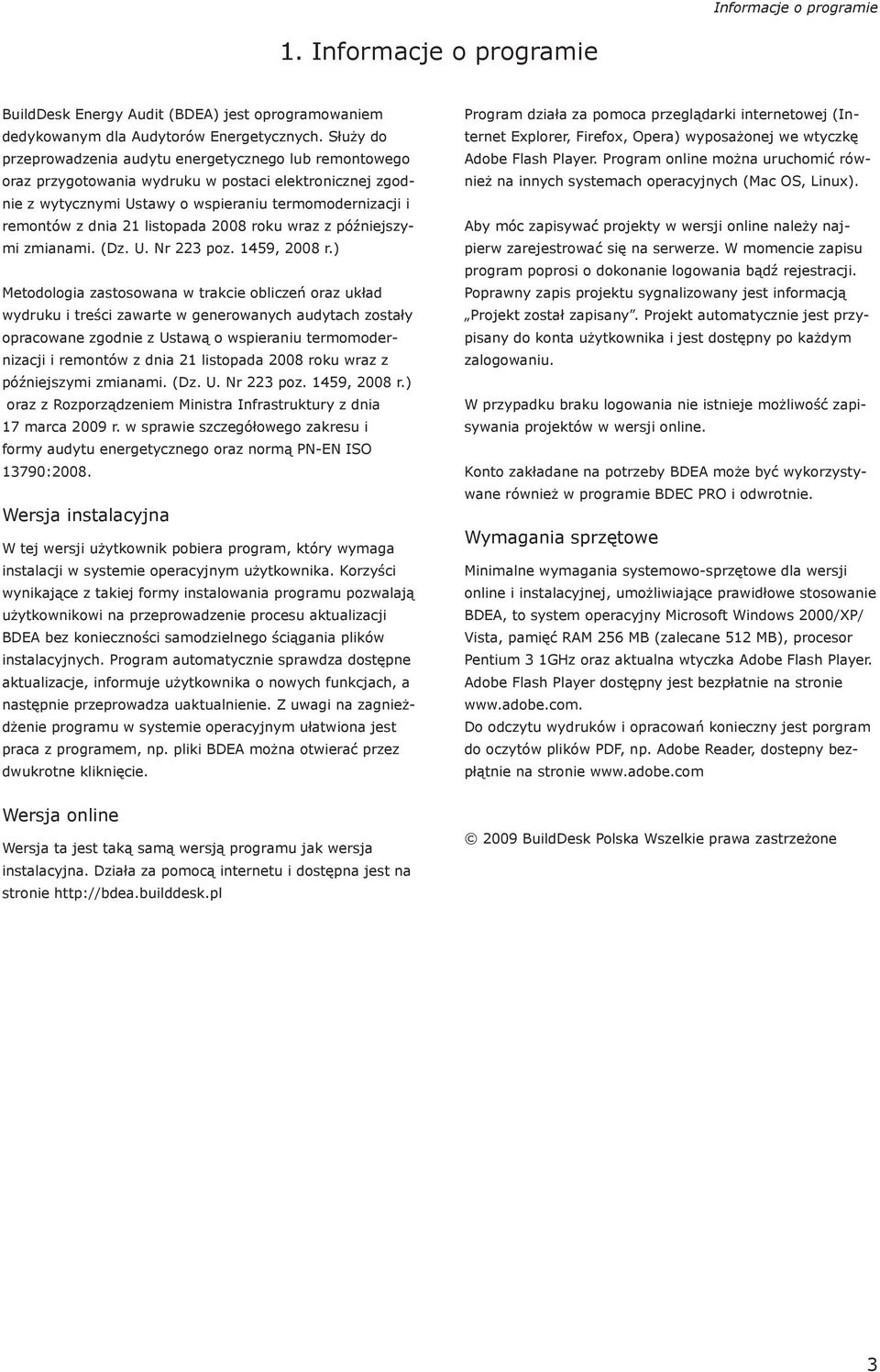

3 Informacje o programie 1. Informacje o programie BuildDesk Energy Audit (BDEA) jest oprogramowaniem dedykowanym dla Audytorów Energetycznych. Służy do przeprowadzenia audytu energetycznego lub remontowego oraz przygotowania wydruku w postaci elektronicznej zgodnie z wytycznymi Ustawy o wspieraniu termomodernizacji i remontów z dnia 21 listopada 2008 roku wraz z późniejszymi zmianami. (Dz. U. Nr 223 poz. 1459, 2008 r.) Metodologia zastosowana w trakcie obliczeń oraz układ wydruku i treści zawarte w generowanych audytach zostały opracowane zgodnie z Ustawą o wspieraniu termomodernizacji i remontów z dnia 21 listopada 2008 roku wraz z późniejszymi zmianami. (Dz. U. Nr 223 poz. 1459, 2008 r.) oraz z Rozporządzeniem Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz normą PN-EN ISO 13790:2008. Wersja instalacyjna W tej wersji użytkownik pobiera program, który wymaga instalacji w systemie operacyjnym użytkownika. Korzyści wynikające z takiej formy instalowania programu pozwalają użytkownikowi na przeprowadzenie procesu aktualizacji BDEA bez konieczności samodzielnego ściągania plików instalacyjnych. Program automatycznie sprawdza dostępne aktualizacje, informuje użytkownika o nowych funkcjach, a następnie przeprowadza uaktualnienie. Z uwagi na zagnieżdżenie programu w systemie operacyjnym ułatwiona jest praca z programem, np. pliki BDEA można otwierać przez dwukrotne kliknięcie. Program działa za pomoca przeglądarki internetowej (Internet Explorer, Firefox, Opera) wyposażonej we wtyczkę Adobe Flash Player. Program online można uruchomić również na innych systemach operacyjnych (Mac OS, Linux). Aby móc zapisywać projekty w wersji online należy najpierw zarejestrować się na serwerze. W momencie zapisu program poprosi o dokonanie logowania bądź rejestracji. Poprawny zapis projektu sygnalizowany jest informacją Projekt został zapisany. Projekt automatycznie jest przypisany do konta użytkownika i jest dostępny po każdym zalogowaniu. W przypadku braku logowania nie istnieje możliwość zapisywania projektów w wersji online. Konto zakładane na potrzeby BDEA może być wykorzystywane również w programie BDEC PRO i odwrotnie. Wymagania sprzętowe Minimalne wymagania systemowo-sprzętowe dla wersji online i instalacyjnej, umożliwiające prawidłowe stosowanie BDEA, to system operacyjny Microsoft Windows 2000/XP/ Vista, pamięć RAM 256 MB (zalecane 512 MB), procesor Pentium 3 1GHz oraz aktualna wtyczka Adobe Flash Player. Adobe Flash Player dostępny jest bezpłatnie na stronie Do odczytu wydruków i opracowań konieczny jest porgram do oczytów plików PDF, np. Adobe Reader, dostepny bezpłątnie na stronie Wersja online Wersja ta jest taką samą wersją programu jak wersja instalacyjna. Działa za pomocą internetu i dostępna jest na stronie BuildDesk Polska Wszelkie prawa zastrzeżone 3

4 BuildDesk Energy Audit - Instrukcja obsługi 2. Instalacja BuildDesk Energy Audit Program BDEA dostępny jest w dwóch wersjach - instalacyjnej i wersji online. W przypadku pracy z programem w wersji online wystarczy uruchomić przeglądarkę internetową i wpisać adres i kliknąć Uruchom program, znajdujący się w lewym menu pod ikoną programu. Jeżeli użytkownik zdecyduje się na pobranie i zainstalowanie wersji instalacyjnej, instalator poprowadzi przez cały proces instalacji. Aby zainstalować program wystarczy pobrać dostępny na stronie plik instalacyjny i uruchomić go. System krok po kroku przeprowadzi nas przez instalację programu BDEA i po jej zakończeniu uruchomi program. W przypadku problemów z instalacja należy skontaktować się z konsultantami BuildDesk Polska pod adresem info@builddesk.pl 4

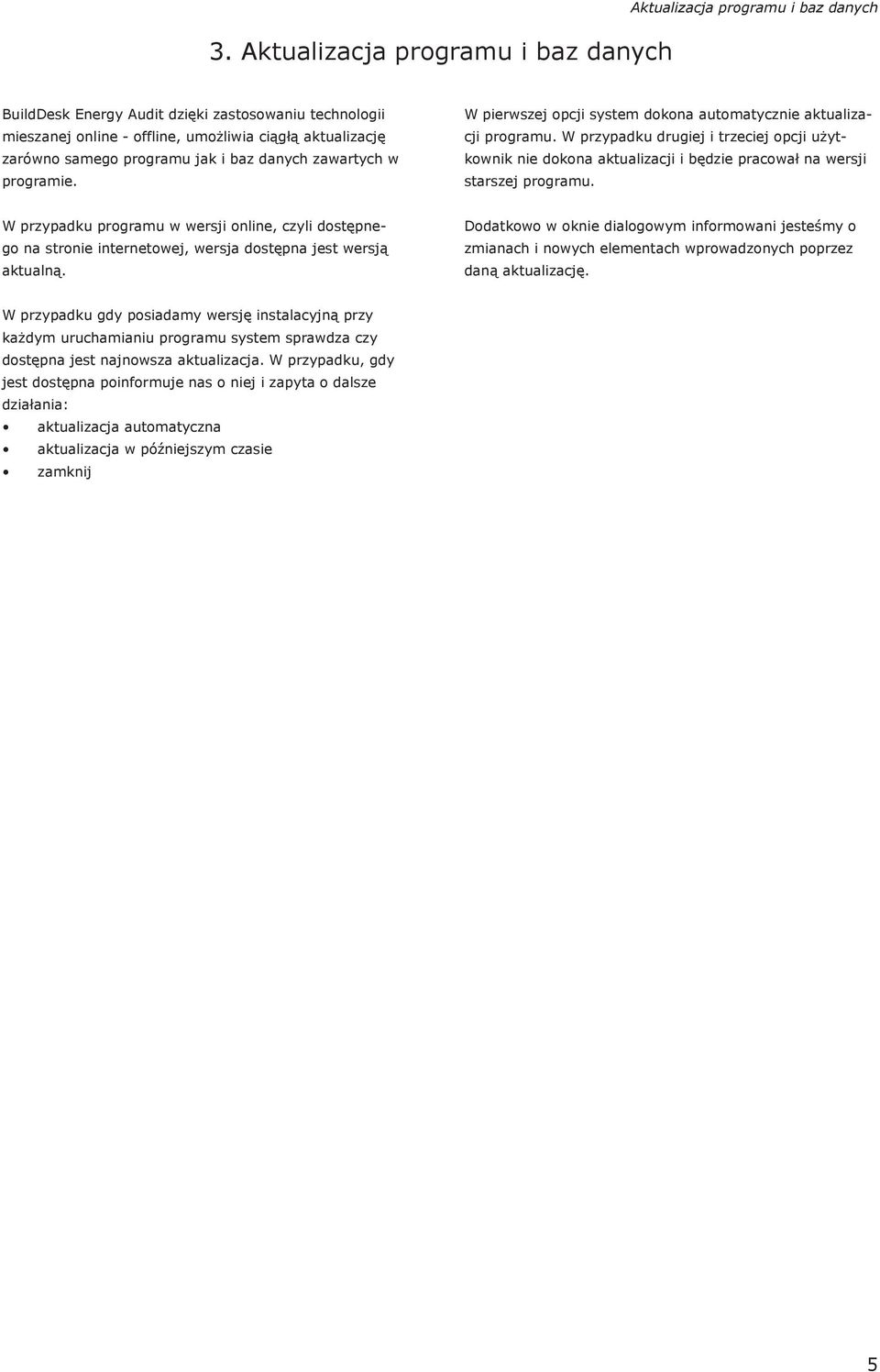

5 3. Aktualizacja programu i baz danych Aktualizacja programu i baz danych BuildDesk Energy Audit dzięki zastosowaniu technologii mieszanej online - offline, umożliwia ciągłą aktualizację zarówno samego programu jak i baz danych zawartych w programie. W pierwszej opcji system dokona automatycznie aktualizacji programu. W przypadku drugiej i trzeciej opcji użytkownik nie dokona aktualizacji i będzie pracował na wersji starszej programu. W przypadku programu w wersji online, czyli dostępnego na stronie internetowej, wersja dostępna jest wersją aktualną. Dodatkowo w oknie dialogowym informowani jesteśmy o zmianach i nowych elementach wprowadzonych poprzez daną aktualizację. W przypadku gdy posiadamy wersję instalacyjną przy każdym uruchamianiu programu system sprawdza czy dostępna jest najnowsza aktualizacja. W przypadku, gdy jest dostępna poinformuje nas o niej i zapyta o dalsze działania: aktualizacja automatyczna aktualizacja w późniejszym czasie zamknij 5

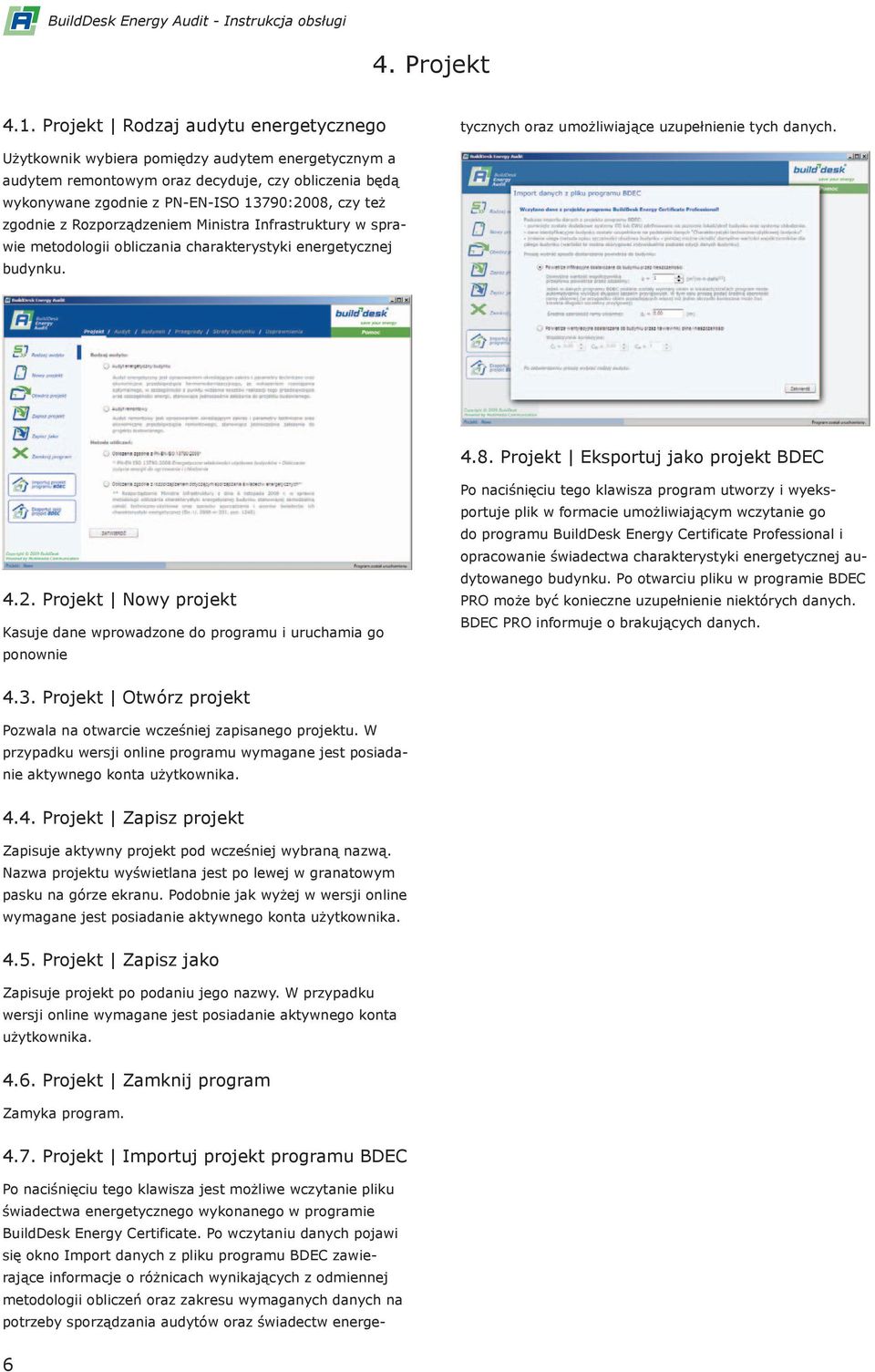

6 BuildDesk Energy Audit - Instrukcja obsługi 4. Projekt 4.1. Projekt Rodzaj audytu energetycznego 4.7. Projekt Importuj projekt programu BDEC Po naciśnięciu tego klawisza jest możliwe wczytanie pliku świadectwa energetycznego wykonanego w programie BuildDesk Energy Certificate. Po wczytaniu danych pojawi się okno Import danych z pliku programu BDEC zawierające informacje o różnicach wynikających z odmiennej metodologii obliczeń oraz zakresu wymaganych danych na potrzeby sporządzania audytów oraz świadectw energetycznych oraz umożliwiające uzupełnienie tych danych. Użytkownik wybiera pomiędzy audytem energetycznym a audytem remontowym oraz decyduje, czy obliczenia będą wykonywane zgodnie z PN-EN-ISO 13790:2008, czy też zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie metodologii obliczania charakterystyki energetycznej budynku Projekt Eksportuj jako projekt BDEC 4.2. Projekt Nowy projekt Kasuje dane wprowadzone do programu i uruchamia go ponownie Po naciśnięciu tego klawisza program utworzy i wyeksportuje plik w formacie umożliwiającym wczytanie go do programu BuildDesk Energy Certificate Professional i opracowanie świadectwa charakterystyki energetycznej audytowanego budynku. Po otwarciu pliku w programie BDEC PRO może być konieczne uzupełnienie niektórych danych. BDEC PRO informuje o brakujących danych Projekt Otwórz projekt Pozwala na otwarcie wcześniej zapisanego projektu. W przypadku wersji online programu wymagane jest posiadanie aktywnego konta użytkownika Projekt Zapisz projekt Zapisuje aktywny projekt pod wcześniej wybraną nazwą. Nazwa projektu wyświetlana jest po lewej w granatowym pasku na górze ekranu. Podobnie jak wyżej w wersji online wymagane jest posiadanie aktywnego konta użytkownika Projekt Zapisz jako Zapisuje projekt po podaniu jego nazwy. W przypadku wersji online wymagane jest posiadanie aktywnego konta użytkownika Projekt Zamknij program Zamyka program. 6

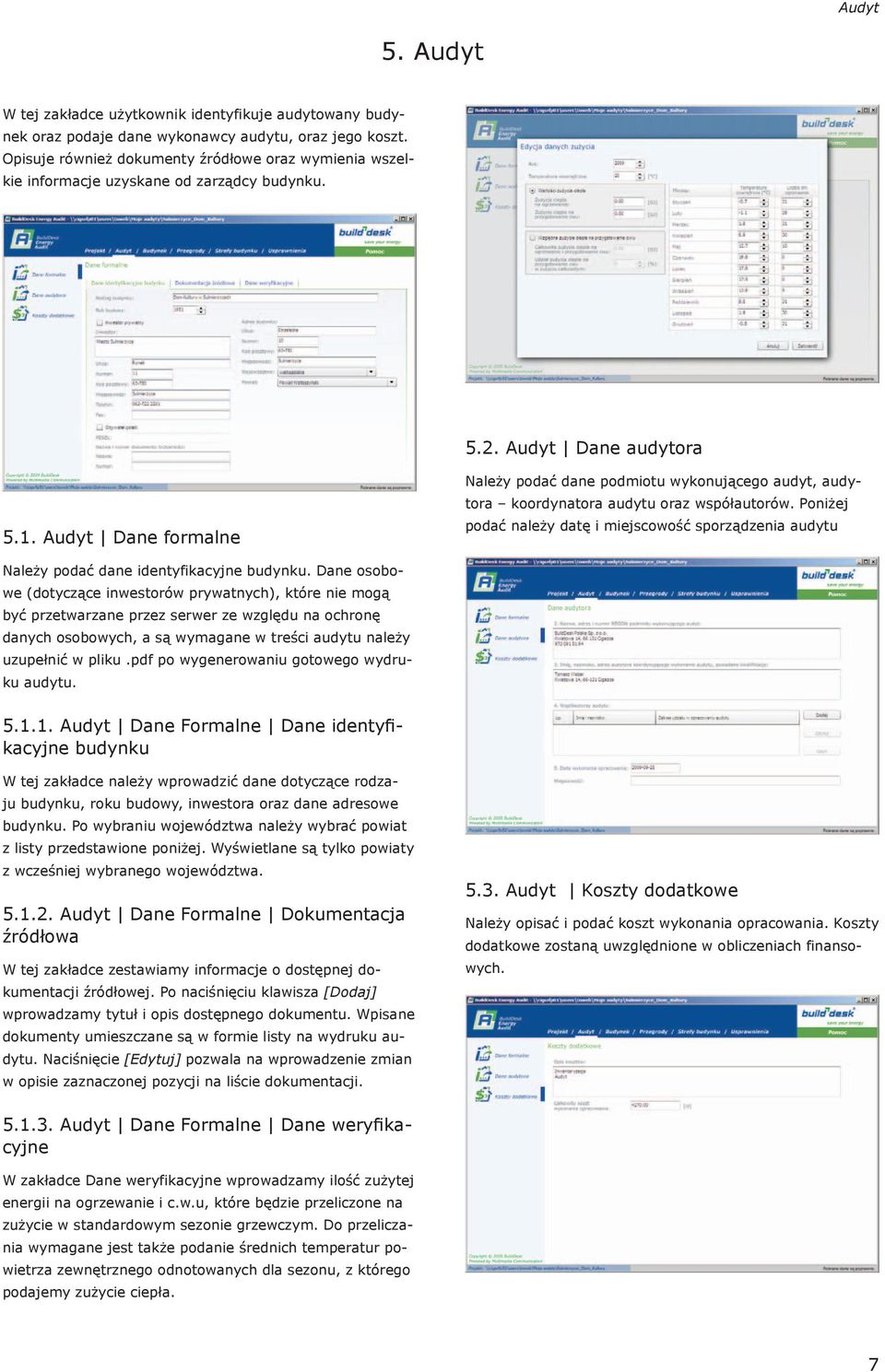

7 Audyt 5. Audyt W tej zakładce użytkownik identyfikuje audytowany budynek oraz podaje dane wykonawcy audytu, oraz jego koszt. Opisuje również dokumenty źródłowe oraz wymienia wszelkie informacje uzyskane od zarządcy budynku Audyt Dane audytora 5.1. Audyt Dane formalne Należy podać dane podmiotu wykonującego audyt, audytora koordynatora audytu oraz współautorów. Poniżej podać należy datę i miejscowość sporządzenia audytu Należy podać dane identyfikacyjne budynku. Dane osobowe (dotyczące inwestorów prywatnych), które nie mogą być przetwarzane przez serwer ze względu na ochronę danych osobowych, a są wymagane w treści audytu należy uzupełnić w pliku.pdf po wygenerowaniu gotowego wydruku audytu Audyt Dane Formalne Dane identyfikacyjne budynku W tej zakładce należy wprowadzić dane dotyczące rodzaju budynku, roku budowy, inwestora oraz dane adresowe budynku. Po wybraniu województwa należy wybrać powiat z listy przedstawione poniżej. Wyświetlane są tylko powiaty z wcześniej wybranego województwa Audyt Dane Formalne Dokumentacja źródłowa W tej zakładce zestawiamy informacje o dostępnej dokumentacji źródłowej. Po naciśnięciu klawisza [Dodaj] wprowadzamy tytuł i opis dostępnego dokumentu. Wpisane dokumenty umieszczane są w formie listy na wydruku audytu. Naciśnięcie [Edytuj] pozwala na wprowadzenie zmian w opisie zaznaczonej pozycji na liście dokumentacji Audyt Koszty dodatkowe Należy opisać i podać koszt wykonania opracowania. Koszty dodatkowe zostaną uwzględnione w obliczeniach finansowych Audyt Dane Formalne Dane weryfikacyjne W zakładce Dane weryfikacyjne wprowadzamy ilość zużytej energii na ogrzewanie i c.w.u, które będzie przeliczone na zużycie w standardowym sezonie grzewczym. Do przeliczania wymagane jest także podanie średnich temperatur powietrza zewnętrznego odnotowanych dla sezonu, z którego podajemy zużycie ciepła. 7

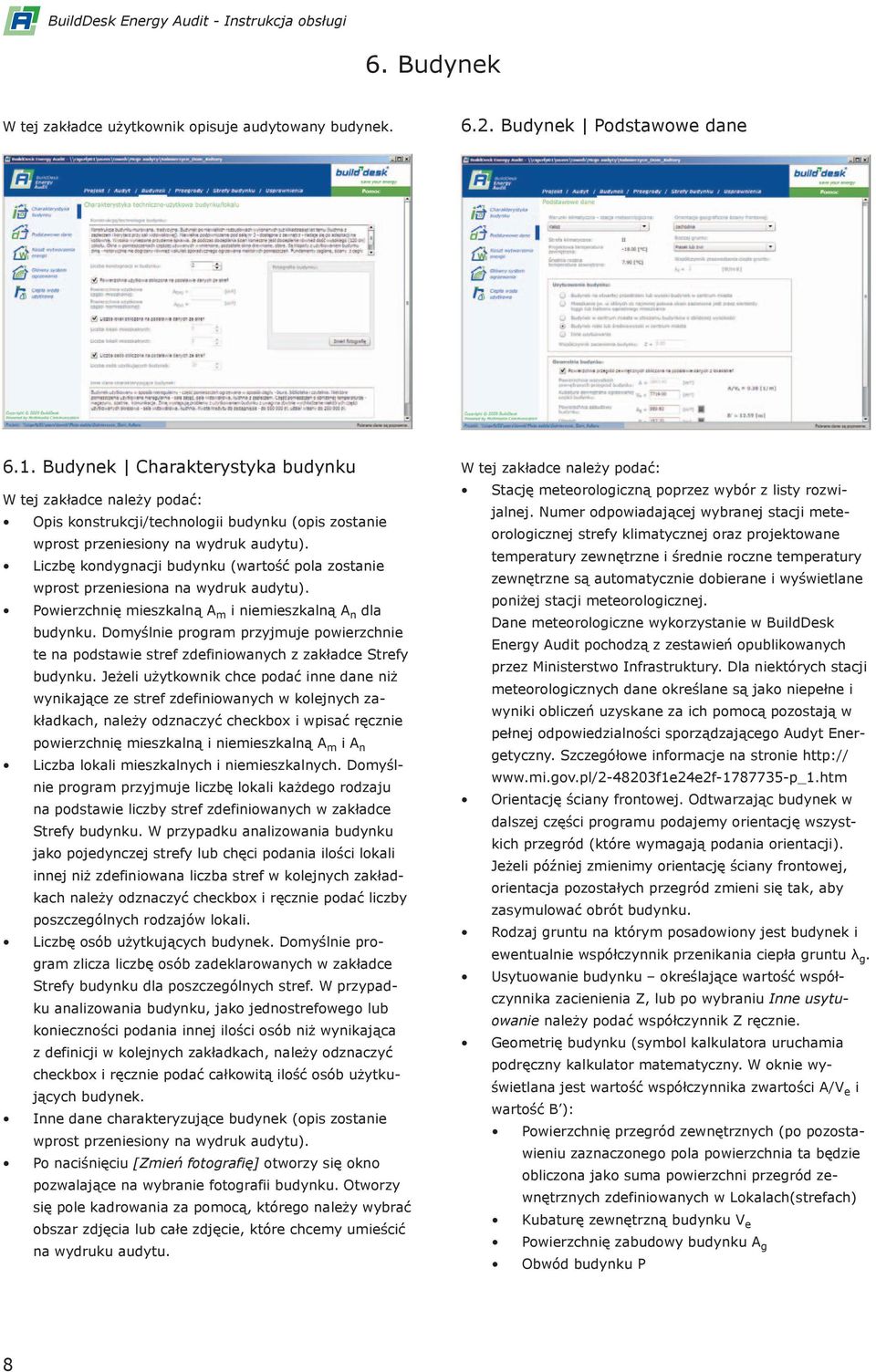

8 BuildDesk Energy Audit - Instrukcja obsługi 6. Budynek W tej zakładce użytkownik opisuje audytowany budynek Budynek Podstawowe dane 6.1. Budynek Charakterystyka budynku W tej zakładce należy podać: Opis konstrukcji/technologii budynku (opis zostanie wprost przeniesiony na wydruk audytu). Liczbę kondygnacji budynku (wartość pola zostanie wprost przeniesiona na wydruk audytu). Powierzchnię mieszkalną Am i niemieszkalną A n dla budynku. Domyślnie program przyjmuje powierzchnie te na podstawie stref zdefiniowanych z zakładce Strefy budynku. Jeżeli użytkownik chce podać inne dane niż wynikające ze stref zdefiniowanych w kolejnych zakładkach, należy odznaczyć checkbox i wpisać ręcznie powierzchnię mieszkalną i niemieszkalną A m i A n Liczba lokali mieszkalnych i niemieszkalnych. Domyślnie program przyjmuje liczbę lokali każdego rodzaju na podstawie liczby stref zdefiniowanych w zakładce Strefy budynku. W przypadku analizowania budynku jako pojedynczej strefy lub chęci podania ilości lokali innej niż zdefiniowana liczba stref w kolejnych zakładkach należy odznaczyć checkbox i ręcznie podać liczby poszczególnych rodzajów lokali. Liczbę osób użytkujących budynek. Domyślnie program zlicza liczbę osób zadeklarowanych w zakładce Strefy budynku dla poszczególnych stref. W przypadku analizowania budynku, jako jednostrefowego lub konieczności podania innej ilości osób niż wynikająca z definicji w kolejnych zakładkach, należy odznaczyć checkbox i ręcznie podać całkowitą ilość osób użytkujących budynek. Inne dane charakteryzujące budynek (opis zostanie wprost przeniesiony na wydruk audytu). Po naciśnięciu [Zmień fotografię] otworzy się okno pozwalające na wybranie fotografii budynku. Otworzy się pole kadrowania za pomocą, którego należy wybrać obszar zdjęcia lub całe zdjęcie, które chcemy umieścić na wydruku audytu. W tej zakładce należy podać: Stację meteorologiczną poprzez wybór z listy rozwijalnej. Numer odpowiadającej wybranej stacji meteorologicznej strefy klimatycznej oraz projektowane temperatury zewnętrzne i średnie roczne temperatury zewnętrzne są automatycznie dobierane i wyświetlane poniżej stacji meteorologicznej. Dane meteorologiczne wykorzystanie w BuildDesk Energy Audit pochodzą z zestawień opublikowanych przez Ministerstwo Infrastruktury. Dla niektórych stacji meteorologicznych dane określane są jako niepełne i wyniki obliczeń uzyskane za ich pomocą pozostają w pełnej odpowiedzialności sporządzającego Audyt Energetyczny. Szczegółowe informacje na stronie Orientację ściany frontowej. Odtwarzając budynek w dalszej części programu podajemy orientację wszystkich przegród (które wymagają podania orientacji). Jeżeli później zmienimy orientację ściany frontowej, orientacja pozostałych przegród zmieni się tak, aby zasymulować obrót budynku. Rodzaj gruntu na którym posadowiony jest budynek i ewentualnie współczynnik przenikania ciepła gruntu λ g. Usytuowanie budynku określające wartość współczynnika zacienienia Z, lub po wybraniu Inne usytuowanie należy podać współczynnik Z ręcznie. Geometrię budynku (symbol kalkulatora uruchamia podręczny kalkulator matematyczny. W oknie wyświetlana jest wartość współczynnika zwartości A/V e i wartość B ): Powierzchnię przegród zewnętrznych (po pozostawieniu zaznaczonego pola powierzchnia ta będzie obliczona jako suma powierzchni przegród zewnętrznych zdefiniowanych w Lokalach(strefach) Kubaturę zewnętrzną budynku Ve Powierzchnię zabudowy budynku Ag Obwód budynku P 8

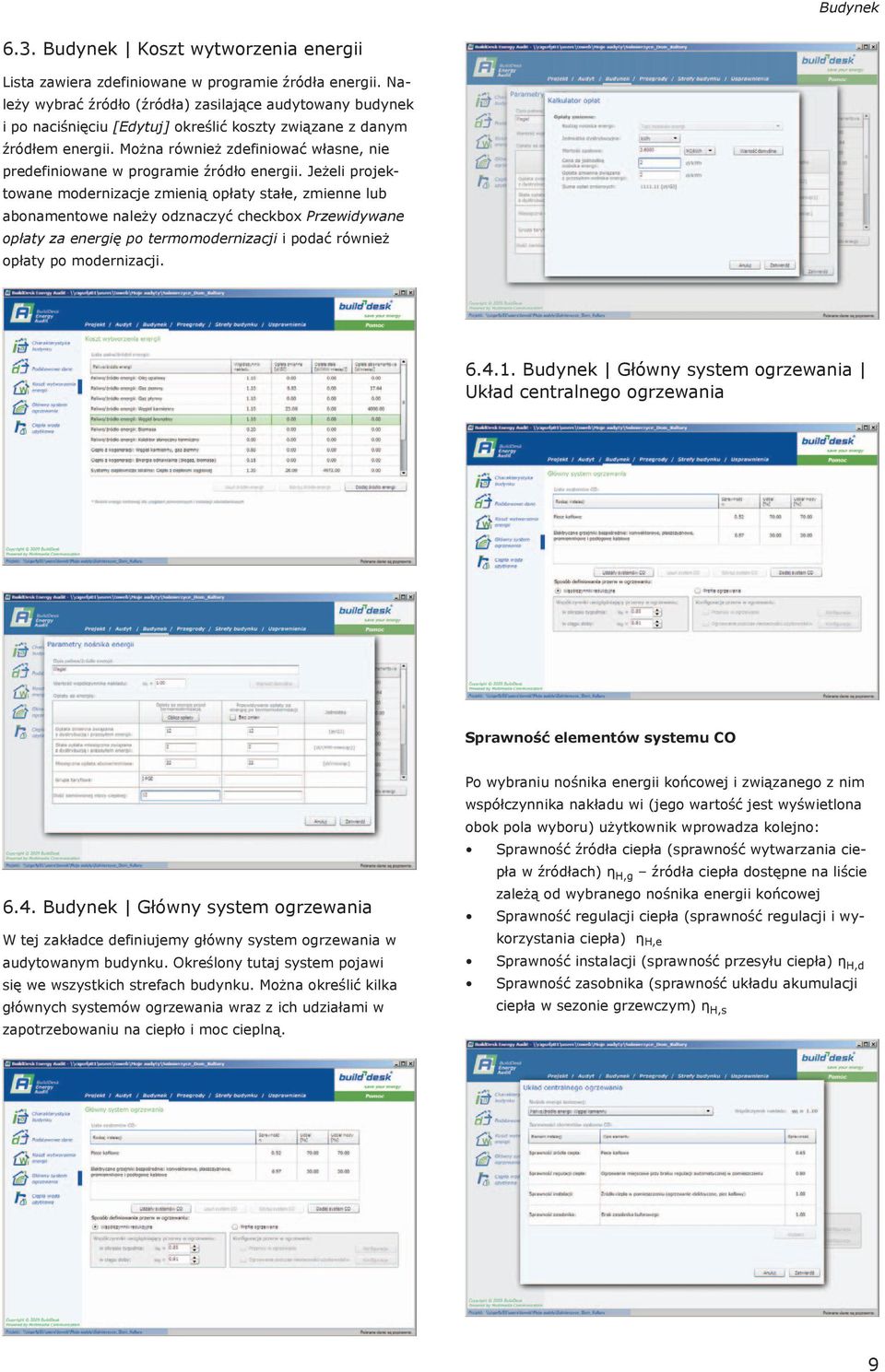

9 Budynek 6.3. Budynek Koszt wytworzenia energii Lista zawiera zdefiniowane w programie źródła energii. Należy wybrać źródło (źródła) zasilające audytowany budynek i po naciśnięciu [Edytuj] określić koszty związane z danym źródłem energii. Można również zdefiniować własne, nie predefiniowane w programie źródło energii. Jeżeli projektowane modernizacje zmienią opłaty stałe, zmienne lub abonamentowe należy odznaczyć checkbox Przewidywane opłaty za energię po termomodernizacji i podać również opłaty po modernizacji Budynek Główny system ogrzewania Układ centralnego ogrzewania Sprawność elementów systemu CO 6.4. Budynek Główny system ogrzewania W tej zakładce definiujemy główny system ogrzewania w audytowanym budynku. Określony tutaj system pojawi się we wszystkich strefach budynku. Można określić kilka głównych systemów ogrzewania wraz z ich udziałami w zapotrzebowaniu na ciepło i moc cieplną. Po wybraniu nośnika energii końcowej i związanego z nim współczynnika nakładu wi (jego wartość jest wyświetlona obok pola wyboru) użytkownik wprowadza kolejno: Sprawność źródła ciepła (sprawność wytwarzania ciepła w źródłach) η H,g źródła ciepła dostępne na liście zależą od wybranego nośnika energii końcowej Sprawność regulacji ciepła (sprawność regulacji i wykorzystania ciepła) η H,e Sprawność instalacji (sprawność przesyłu ciepła) ηh,d Sprawność zasobnika (sprawność układu akumulacji ciepła w sezonie grzewczym) η H,s 9

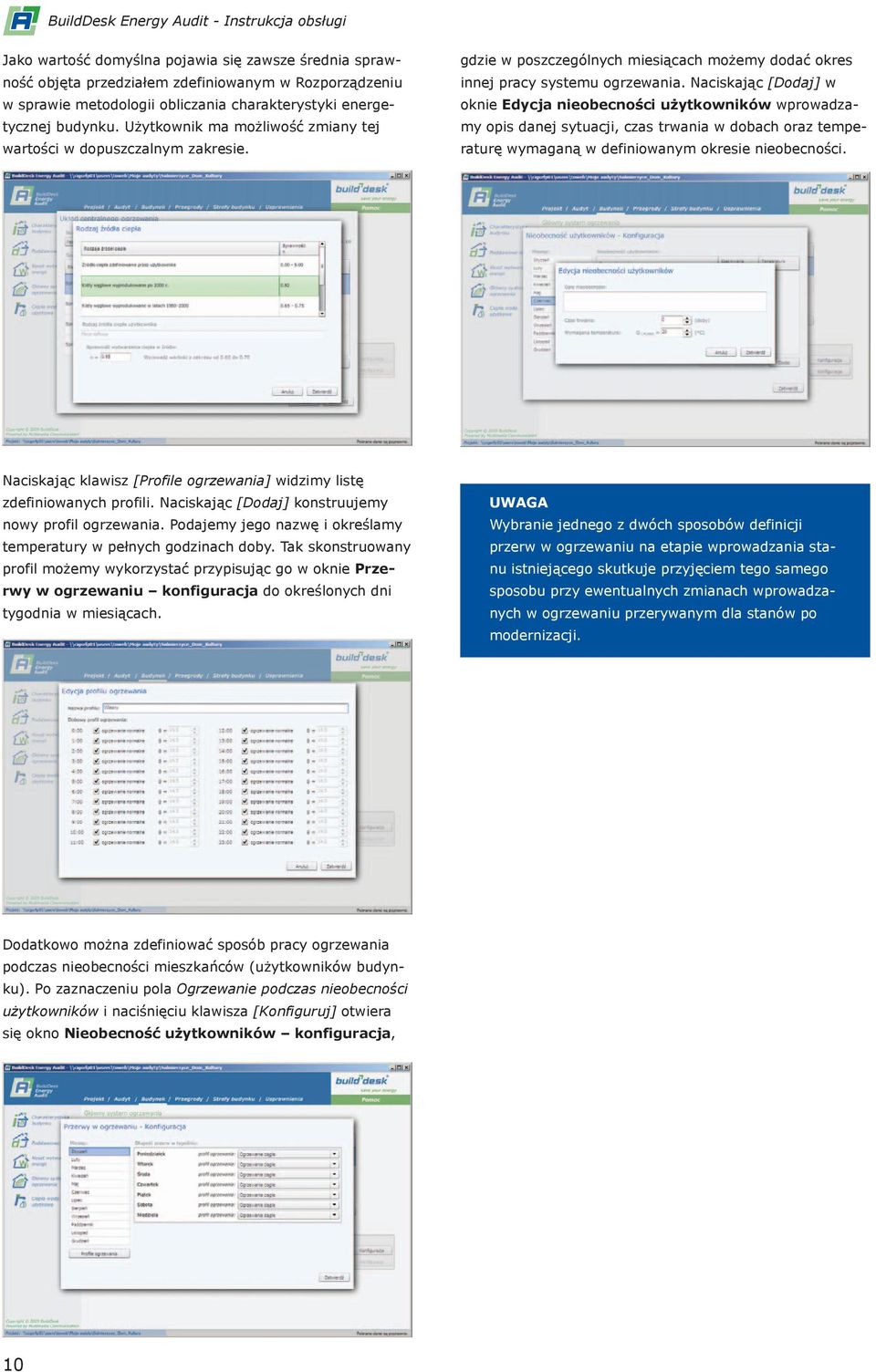

10 BuildDesk Energy Audit - Instrukcja obsługi Jako wartość domyślna pojawia się zawsze średnia sprawność objęta przedziałem zdefiniowanym w Rozporządzeniu w sprawie metodologii obliczania charakterystyki energetycznej budynku. Użytkownik ma możliwość zmiany tej wartości w dopuszczalnym zakresie. gdzie w poszczególnych miesiącach możemy dodać okres innej pracy systemu ogrzewania. Naciskając [Dodaj] w oknie Edycja nieobecności użytkowników wprowadzamy opis danej sytuacji, czas trwania w dobach oraz temperaturę wymaganą w definiowanym okresie nieobecności. Dla każdej sprawności jednostkowej dostępna jest opcja pozwalająca na opisanie systemu/ układu [Rodzaj zdefiniowany przez użytkownika] nieopisanego w wyżej wymienionym rozporządzeniu. Należy następnie wprowadzić właściwy opis oraz sprawności uznane przez audytora za właściwe. Poniżej listy możemy określić przerwy w ogrzewaniu, albo za pomocą współczynników redukcyjnych tygodniowych i dobowych, albo budując profile ogrzewania. Po zaznaczeniu pola Przerwy w ogrzewaniu i naciśnięciu klawisza [Konfiguruj] otwiera się okno Przerwy w ogrzewaniu konfiguracja. Naciskając klawisz [Profile ogrzewania] widzimy listę zdefiniowanych profili. Naciskając [Dodaj] konstruujemy nowy profil ogrzewania. Podajemy jego nazwę i określamy temperatury w pełnych godzinach doby. Tak skonstruowany profil możemy wykorzystać przypisując go w oknie Przerwy w ogrzewaniu konfiguracja do określonych dni tygodnia w miesiącach. UWAGA Wybranie jednego z dwóch sposobów definicji przerw w ogrzewaniu na etapie wprowadzania stanu istniejącego skutkuje przyjęciem tego samego sposobu przy ewentualnych zmianach wprowadzanych w ogrzewaniu przerywanym dla stanów po modernizacji. Dodatkowo można zdefiniować sposób pracy ogrzewania podczas nieobecności mieszkańców (użytkowników budynku). Po zaznaczeniu pola Ogrzewanie podczas nieobecności użytkowników i naciśnięciu klawisza [Konfiguruj] otwiera się okno Nieobecność użytkowników konfiguracja, 10

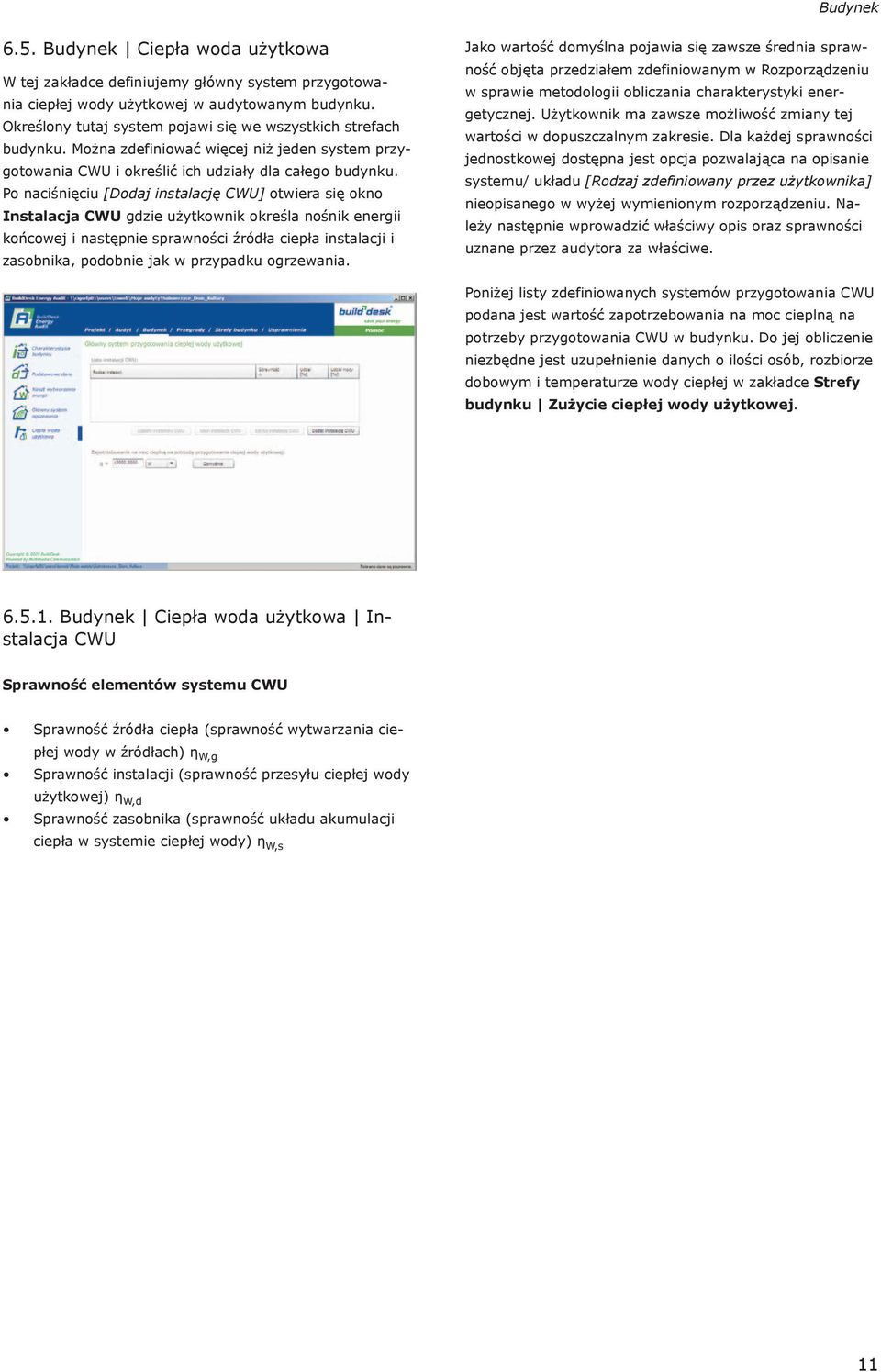

11 Budynek 6.5. Budynek Ciepła woda użytkowa W tej zakładce definiujemy główny system przygotowania ciepłej wody użytkowej w audytowanym budynku. Określony tutaj system pojawi się we wszystkich strefach budynku. Można zdefiniować więcej niż jeden system przygotowania CWU i określić ich udziały dla całego budynku. Po naciśnięciu [Dodaj instalację CWU] otwiera się okno Instalacja CWU gdzie użytkownik określa nośnik energii końcowej i następnie sprawności źródła ciepła instalacji i zasobnika, podobnie jak w przypadku ogrzewania. Jako wartość domyślna pojawia się zawsze średnia sprawność objęta przedziałem zdefiniowanym w Rozporządzeniu w sprawie metodologii obliczania charakterystyki energetycznej. Użytkownik ma zawsze możliwość zmiany tej wartości w dopuszczalnym zakresie. Dla każdej sprawności jednostkowej dostępna jest opcja pozwalająca na opisanie systemu/ układu [Rodzaj zdefiniowany przez użytkownika] nieopisanego w wyżej wymienionym rozporządzeniu. Należy następnie wprowadzić właściwy opis oraz sprawności uznane przez audytora za właściwe. Poniżej listy zdefiniowanych systemów przygotowania CWU podana jest wartość zapotrzebowania na moc cieplną na potrzeby przygotowania CWU w budynku. Do jej obliczenie niezbędne jest uzupełnienie danych o ilości osób, rozbiorze dobowym i temperaturze wody ciepłej w zakładce Strefy budynku Zużycie ciepłej wody użytkowej Budynek Ciepła woda użytkowa Instalacja CWU Sprawność elementów systemu CWU Sprawność źródła ciepła (sprawność wytwarzania ciepłej wody w źródłach) η W,g Sprawność instalacji (sprawność przesyłu ciepłej wody użytkowej) η W,d Sprawność zasobnika (sprawność układu akumulacji ciepła w systemie ciepłej wody) η W,s 11

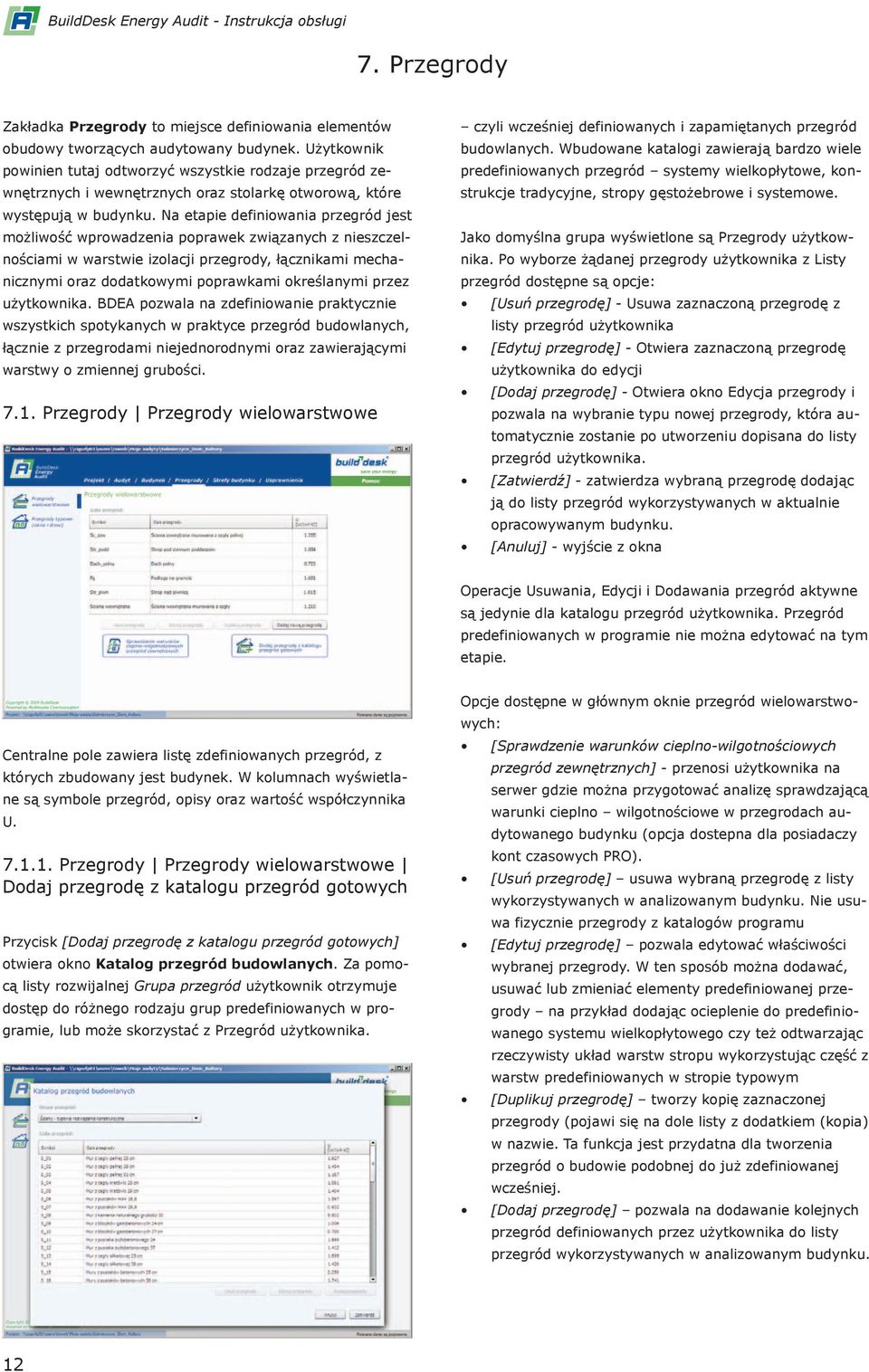

12 BuildDesk Energy Audit - Instrukcja obsługi 7. Przegrody Zakładka Przegrody to miejsce definiowania elementów obudowy tworzących audytowany budynek. Użytkownik powinien tutaj odtworzyć wszystkie rodzaje przegród zewnętrznych i wewnętrznych oraz stolarkę otworową, które występują w budynku. Na etapie definiowania przegród jest możliwość wprowadzenia poprawek związanych z nieszczelnościami w warstwie izolacji przegrody, łącznikami mechanicznymi oraz dodatkowymi poprawkami określanymi przez użytkownika. BDEA pozwala na zdefiniowanie praktycznie wszystkich spotykanych w praktyce przegród budowlanych, łącznie z przegrodami niejednorodnymi oraz zawierającymi warstwy o zmiennej grubości Przegrody Przegrody wielowarstwowe czyli wcześniej definiowanych i zapamiętanych przegród budowlanych. Wbudowane katalogi zawierają bardzo wiele predefiniowanych przegród systemy wielkopłytowe, konstrukcje tradycyjne, stropy gęstożebrowe i systemowe. Jako domyślna grupa wyświetlone są Przegrody użytkownika. Po wyborze żądanej przegrody użytkownika z Listy przegród dostępne są opcje: [Usuń przegrodę] - Usuwa zaznaczoną przegrodę z listy przegród użytkownika [Edytuj przegrodę] - Otwiera zaznaczoną przegrodę użytkownika do edycji [Dodaj przegrodę] - Otwiera okno Edycja przegrody i pozwala na wybranie typu nowej przegrody, która automatycznie zostanie po utworzeniu dopisana do listy przegród użytkownika. [Zatwierdź] - zatwierdza wybraną przegrodę dodając ją do listy przegród wykorzystywanych w aktualnie opracowywanym budynku. [Anuluj] - wyjście z okna Operacje Usuwania, Edycji i Dodawania przegród aktywne są jedynie dla katalogu przegród użytkownika. Przegród predefiniowanych w programie nie można edytować na tym etapie. Centralne pole zawiera listę zdefiniowanych przegród, z których zbudowany jest budynek. W kolumnach wyświetlane są symbole przegród, opisy oraz wartość współczynnika U Przegrody Przegrody wielowarstwowe Dodaj przegrodę z katalogu przegród gotowych Przycisk [Dodaj przegrodę z katalogu przegród gotowych] otwiera okno Katalog przegród budowlanych. Za pomocą listy rozwijalnej Grupa przegród użytkownik otrzymuje dostęp do różnego rodzaju grup predefiniowanych w programie, lub może skorzystać z Przegród użytkownika. Opcje dostępne w głównym oknie przegród wielowarstwowych: [Sprawdzenie warunków cieplno-wilgotnościowych przegród zewnętrznych] - przenosi użytkownika na serwer gdzie można przygotować analizę sprawdzającą warunki cieplno wilgotnościowe w przegrodach audytowanego budynku (opcja dostepna dla posiadaczy kont czasowych PRO). [Usuń przegrodę] usuwa wybraną przegrodę z listy wykorzystywanych w analizowanym budynku. Nie usuwa fizycznie przegrody z katalogów programu [Edytuj przegrodę] pozwala edytować właściwości wybranej przegrody. W ten sposób można dodawać, usuwać lub zmieniać elementy predefiniowanej przegrody na przykład dodając ocieplenie do predefiniowanego systemu wielkopłytowego czy też odtwarzając rzeczywisty układ warstw stropu wykorzystując część z warstw predefiniowanych w stropie typowym [Duplikuj przegrodę] tworzy kopię zaznaczonej przegrody (pojawi się na dole listy z dodatkiem (kopia) w nazwie. Ta funkcja jest przydatna dla tworzenia przegród o budowie podobnej do już zdefiniowanej wcześniej. [Dodaj przegrodę] pozwala na dodawanie kolejnych przegród definiowanych przez użytkownika do listy przegród wykorzystywanych w analizowanym budynku. 12

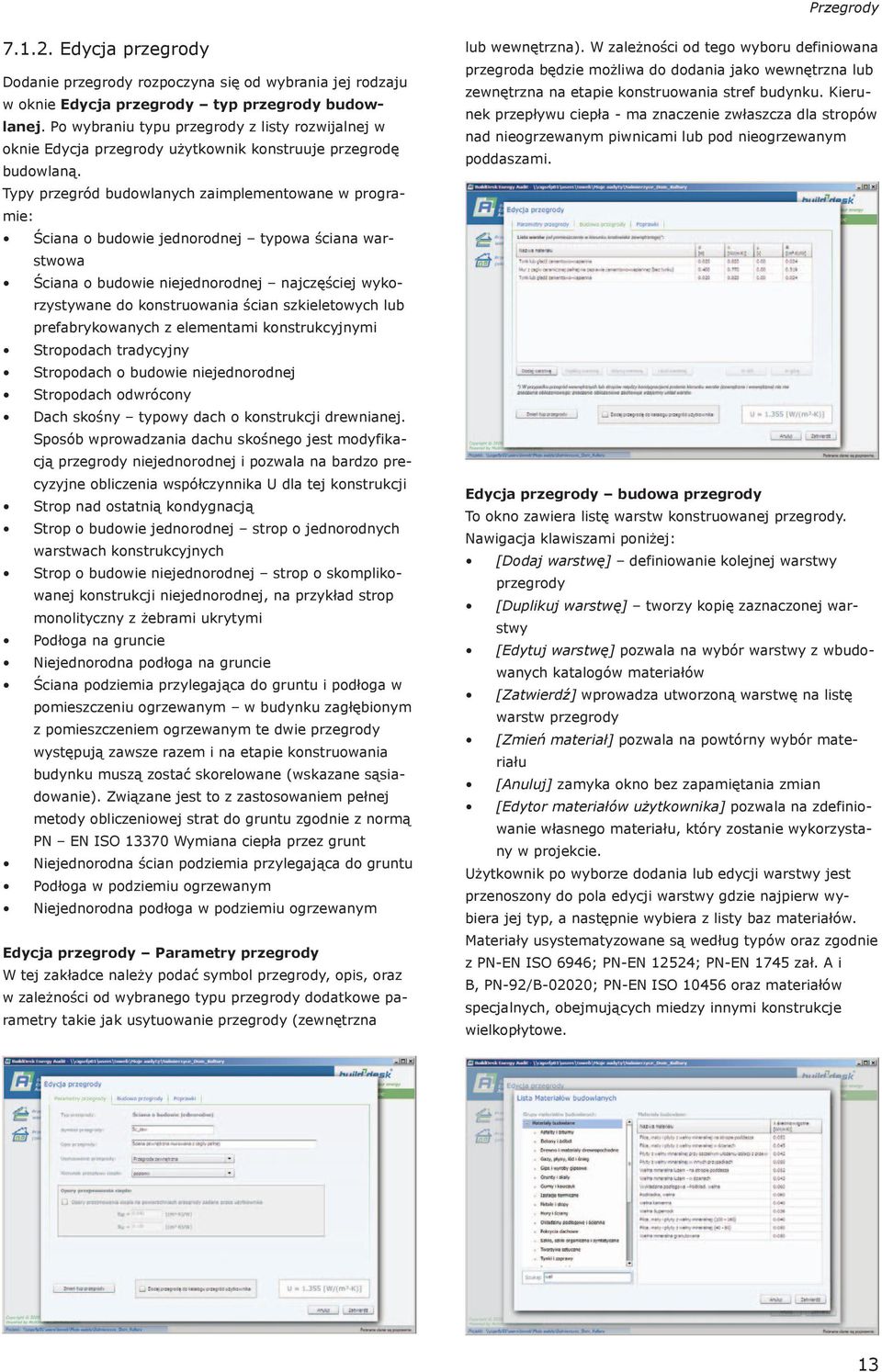

13 Przegrody Edycja przegrody Dodanie przegrody rozpoczyna się od wybrania jej rodzaju w oknie Edycja przegrody typ przegrody budowlanej. Po wybraniu typu przegrody z listy rozwijalnej w oknie Edycja przegrody użytkownik konstruuje przegrodę budowlaną. Typy przegród budowlanych zaimplementowane w programie: Ściana o budowie jednorodnej typowa ściana warstwowa Ściana o budowie niejednorodnej najczęściej wykorzystywane do konstruowania ścian szkieletowych lub prefabrykowanych z elementami konstrukcyjnymi Stropodach tradycyjny Stropodach o budowie niejednorodnej Stropodach odwrócony Dach skośny typowy dach o konstrukcji drewnianej. Sposób wprowadzania dachu skośnego jest modyfikacją przegrody niejednorodnej i pozwala na bardzo precyzyjne obliczenia współczynnika U dla tej konstrukcji Strop nad ostatnią kondygnacją Strop o budowie jednorodnej strop o jednorodnych warstwach konstrukcyjnych Strop o budowie niejednorodnej strop o skomplikowanej konstrukcji niejednorodnej, na przykład strop monolityczny z żebrami ukrytymi Podłoga na gruncie Niejednorodna podłoga na gruncie Ściana podziemia przylegająca do gruntu i podłoga w pomieszczeniu ogrzewanym w budynku zagłębionym z pomieszczeniem ogrzewanym te dwie przegrody występują zawsze razem i na etapie konstruowania budynku muszą zostać skorelowane (wskazane sąsiadowanie). Związane jest to z zastosowaniem pełnej metody obliczeniowej strat do gruntu zgodnie z normą PN EN ISO Wymiana ciepła przez grunt Niejednorodna ścian podziemia przylegająca do gruntu Podłoga w podziemiu ogrzewanym Niejednorodna podłoga w podziemiu ogrzewanym Edycja przegrody Parametry przegrody W tej zakładce należy podać symbol przegrody, opis, oraz w zależności od wybranego typu przegrody dodatkowe parametry takie jak usytuowanie przegrody (zewnętrzna lub wewnętrzna). W zależności od tego wyboru definiowana przegroda będzie możliwa do dodania jako wewnętrzna lub zewnętrzna na etapie konstruowania stref budynku. Kierunek przepływu ciepła - ma znaczenie zwłaszcza dla stropów nad nieogrzewanym piwnicami lub pod nieogrzewanym poddaszami. Edycja przegrody budowa przegrody To okno zawiera listę warstw konstruowanej przegrody. Nawigacja klawiszami poniżej: [Dodaj warstwę] definiowanie kolejnej warstwy przegrody [Duplikuj warstwę] tworzy kopię zaznaczonej warstwy [Edytuj warstwę] pozwala na wybór warstwy z wbudowanych katalogów materiałów [Zatwierdź] wprowadza utworzoną warstwę na listę warstw przegrody [Zmień materiał] pozwala na powtórny wybór materiału [Anuluj] zamyka okno bez zapamiętania zmian [Edytor materiałów użytkownika] pozwala na zdefiniowanie własnego materiału, który zostanie wykorzystany w projekcie. Użytkownik po wyborze dodania lub edycji warstwy jest przenoszony do pola edycji warstwy gdzie najpierw wybiera jej typ, a następnie wybiera z listy baz materiałów. Materiały usystematyzowane są według typów oraz zgodnie z PN-EN ISO 6946; PN-EN 12524; PN-EN 1745 zał. A i B, PN-92/B-02020; PN-EN ISO oraz materiałów specjalnych, obejmujących miedzy innymi konstrukcje wielkopłytowe. 13

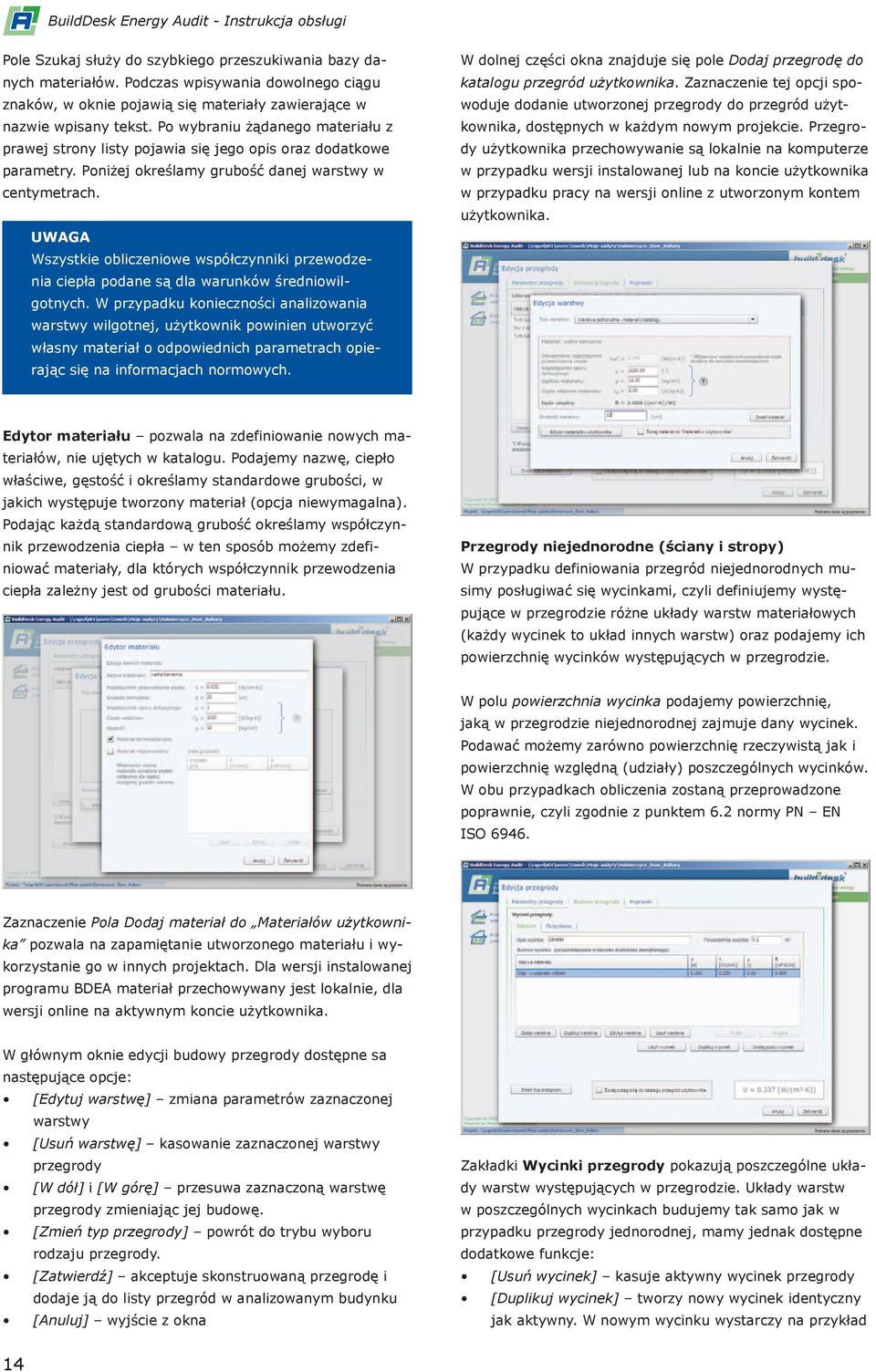

14 BuildDesk Energy Audit - Instrukcja obsługi Pole Szukaj służy do szybkiego przeszukiwania bazy danych materiałów. Podczas wpisywania dowolnego ciągu znaków, w oknie pojawią się materiały zawierające w nazwie wpisany tekst. Po wybraniu żądanego materiału z prawej strony listy pojawia się jego opis oraz dodatkowe parametry. Poniżej określamy grubość danej warstwy w centymetrach. UWAGA Wszystkie obliczeniowe współczynniki przewodzenia ciepła podane są dla warunków średniowilgotnych. W przypadku konieczności analizowania warstwy wilgotnej, użytkownik powinien utworzyć własny materiał o odpowiednich parametrach opierając się na informacjach normowych. W dolnej części okna znajduje się pole Dodaj przegrodę do katalogu przegród użytkownika. Zaznaczenie tej opcji spowoduje dodanie utworzonej przegrody do przegród użytkownika, dostępnych w każdym nowym projekcie. Przegrody użytkownika przechowywanie są lokalnie na komputerze w przypadku wersji instalowanej lub na koncie użytkownika w przypadku pracy na wersji online z utworzonym kontem użytkownika. Edytor materiału pozwala na zdefiniowanie nowych materiałów, nie ujętych w katalogu. Podajemy nazwę, ciepło właściwe, gęstość i określamy standardowe grubości, w jakich występuje tworzony materiał (opcja niewymagalna). Podając każdą standardową grubość określamy współczynnik przewodzenia ciepła w ten sposób możemy zdefiniować materiały, dla których współczynnik przewodzenia ciepła zależny jest od grubości materiału. Przegrody niejednorodne (ściany i stropy) W przypadku definiowania przegród niejednorodnych musimy posługiwać się wycinkami, czyli definiujemy występujące w przegrodzie różne układy warstw materiałowych (każdy wycinek to układ innych warstw) oraz podajemy ich powierzchnię wycinków występujących w przegrodzie. W polu powierzchnia wycinka podajemy powierzchnię, jaką w przegrodzie niejednorodnej zajmuje dany wycinek. Podawać możemy zarówno powierzchnię rzeczywistą jak i powierzchnię względną (udziały) poszczególnych wycinków. W obu przypadkach obliczenia zostaną przeprowadzone poprawnie, czyli zgodnie z punktem 6.2 normy PN EN ISO Zaznaczenie Pola Dodaj materiał do Materiałów użytkownika pozwala na zapamiętanie utworzonego materiału i wykorzystanie go w innych projektach. Dla wersji instalowanej programu BDEA materiał przechowywany jest lokalnie, dla wersji online na aktywnym koncie użytkownika. W głównym oknie edycji budowy przegrody dostępne sa następujące opcje: [Edytuj warstwę] zmiana parametrów zaznaczonej warstwy [Usuń warstwę] kasowanie zaznaczonej warstwy przegrody [W dół] i [W górę] przesuwa zaznaczoną warstwę przegrody zmieniając jej budowę. [Zmień typ przegrody] powrót do trybu wyboru rodzaju przegrody. [Zatwierdź] akceptuje skonstruowaną przegrodę i dodaje ją do listy przegród w analizowanym budynku [Anuluj] wyjście z okna Zakładki Wycinki przegrody pokazują poszczególne układy warstw występujących w przegrodzie. Układy warstw w poszczególnych wycinkach budujemy tak samo jak w przypadku przegrody jednorodnej, mamy jednak dostępne dodatkowe funkcje: [Usuń wycinek] kasuje aktywny wycinek przegrody [Duplikuj wycinek] tworzy nowy wycinek identyczny jak aktywny. W nowym wycinku wystarczy na przykład 14

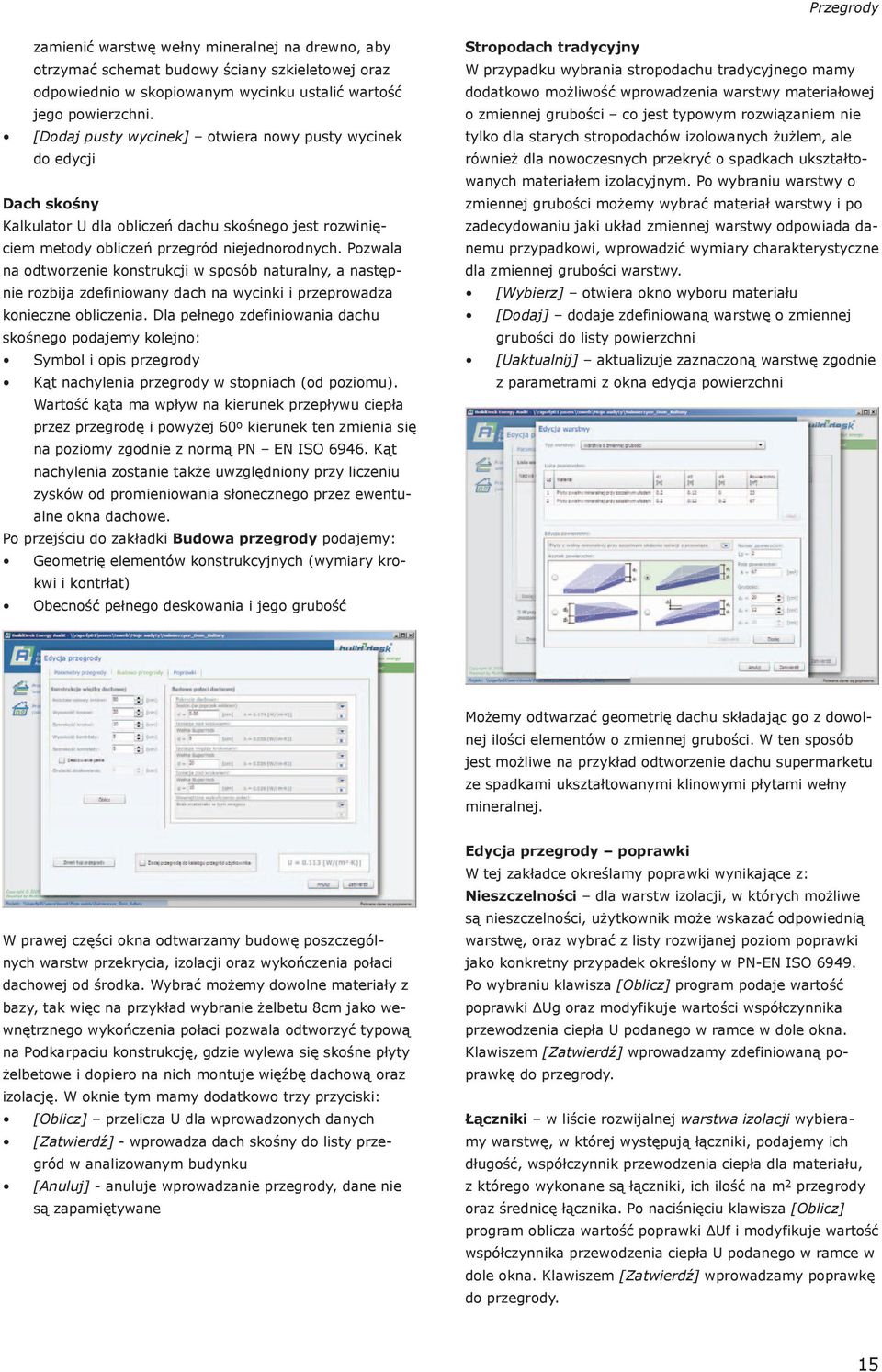

15 Przegrody zamienić warstwę wełny mineralnej na drewno, aby otrzymać schemat budowy ściany szkieletowej oraz odpowiednio w skopiowanym wycinku ustalić wartość jego powierzchni. [Dodaj pusty wycinek] otwiera nowy pusty wycinek do edycji Dach skośny Kalkulator U dla obliczeń dachu skośnego jest rozwinięciem metody obliczeń przegród niejednorodnych. Pozwala na odtworzenie konstrukcji w sposób naturalny, a następnie rozbija zdefiniowany dach na wycinki i przeprowadza konieczne obliczenia. Dla pełnego zdefiniowania dachu skośnego podajemy kolejno: Symbol i opis przegrody Kąt nachylenia przegrody w stopniach (od poziomu). Wartość kąta ma wpływ na kierunek przepływu ciepła przez przegrodę i powyżej 60 o kierunek ten zmienia się na poziomy zgodnie z normą PN EN ISO Kąt nachylenia zostanie także uwzględniony przy liczeniu zysków od promieniowania słonecznego przez ewentualne okna dachowe. Po przejściu do zakładki Budowa przegrody podajemy: Geometrię elementów konstrukcyjnych (wymiary krokwi i kontrłat) Obecność pełnego deskowania i jego grubość Stropodach tradycyjny W przypadku wybrania stropodachu tradycyjnego mamy dodatkowo możliwość wprowadzenia warstwy materiałowej o zmiennej grubości co jest typowym rozwiązaniem nie tylko dla starych stropodachów izolowanych żużlem, ale również dla nowoczesnych przekryć o spadkach ukształtowanych materiałem izolacyjnym. Po wybraniu warstwy o zmiennej grubości możemy wybrać materiał warstwy i po zadecydowaniu jaki układ zmiennej warstwy odpowiada danemu przypadkowi, wprowadzić wymiary charakterystyczne dla zmiennej grubości warstwy. [Wybierz] otwiera okno wyboru materiału [Dodaj] dodaje zdefiniowaną warstwę o zmiennej grubości do listy powierzchni [Uaktualnij] aktualizuje zaznaczoną warstwę zgodnie z parametrami z okna edycja powierzchni Możemy odtwarzać geometrię dachu składając go z dowolnej ilości elementów o zmiennej grubości. W ten sposób jest możliwe na przykład odtworzenie dachu supermarketu ze spadkami ukształtowanymi klinowymi płytami wełny mineralnej. W prawej części okna odtwarzamy budowę poszczególnych warstw przekrycia, izolacji oraz wykończenia połaci dachowej od środka. Wybrać możemy dowolne materiały z bazy, tak więc na przykład wybranie żelbetu 8cm jako wewnętrznego wykończenia połaci pozwala odtworzyć typową na Podkarpaciu konstrukcję, gdzie wylewa się skośne płyty żelbetowe i dopiero na nich montuje więźbę dachową oraz izolację. W oknie tym mamy dodatkowo trzy przyciski: [Oblicz] przelicza U dla wprowadzonych danych [Zatwierdź] - wprowadza dach skośny do listy przegród w analizowanym budynku [Anuluj] - anuluje wprowadzanie przegrody, dane nie są zapamiętywane Edycja przegrody poprawki W tej zakładce określamy poprawki wynikające z: Nieszczelności dla warstw izolacji, w których możliwe są nieszczelności, użytkownik może wskazać odpowiednią warstwę, oraz wybrać z listy rozwijanej poziom poprawki jako konkretny przypadek określony w PN-EN ISO Po wybraniu klawisza [Oblicz] program podaje wartość poprawki ΔUg oraz modyfikuje wartości współczynnika przewodzenia ciepła U podanego w ramce w dole okna. Klawiszem [Zatwierdź] wprowadzamy zdefiniowaną poprawkę do przegrody. Łączniki w liście rozwijalnej warstwa izolacji wybieramy warstwę, w której występują łączniki, podajemy ich długość, współczynnik przewodzenia ciepła dla materiału, z którego wykonane są łączniki, ich ilość na m 2 przegrody oraz średnicę łącznika. Po naciśnięciu klawisza [Oblicz] program oblicza wartość poprawki ΔUf i modyfikuje wartość współczynnika przewodzenia ciepła U podanego w ramce w dole okna. Klawiszem [Zatwierdź] wprowadzamy poprawkę do przegrody. 15

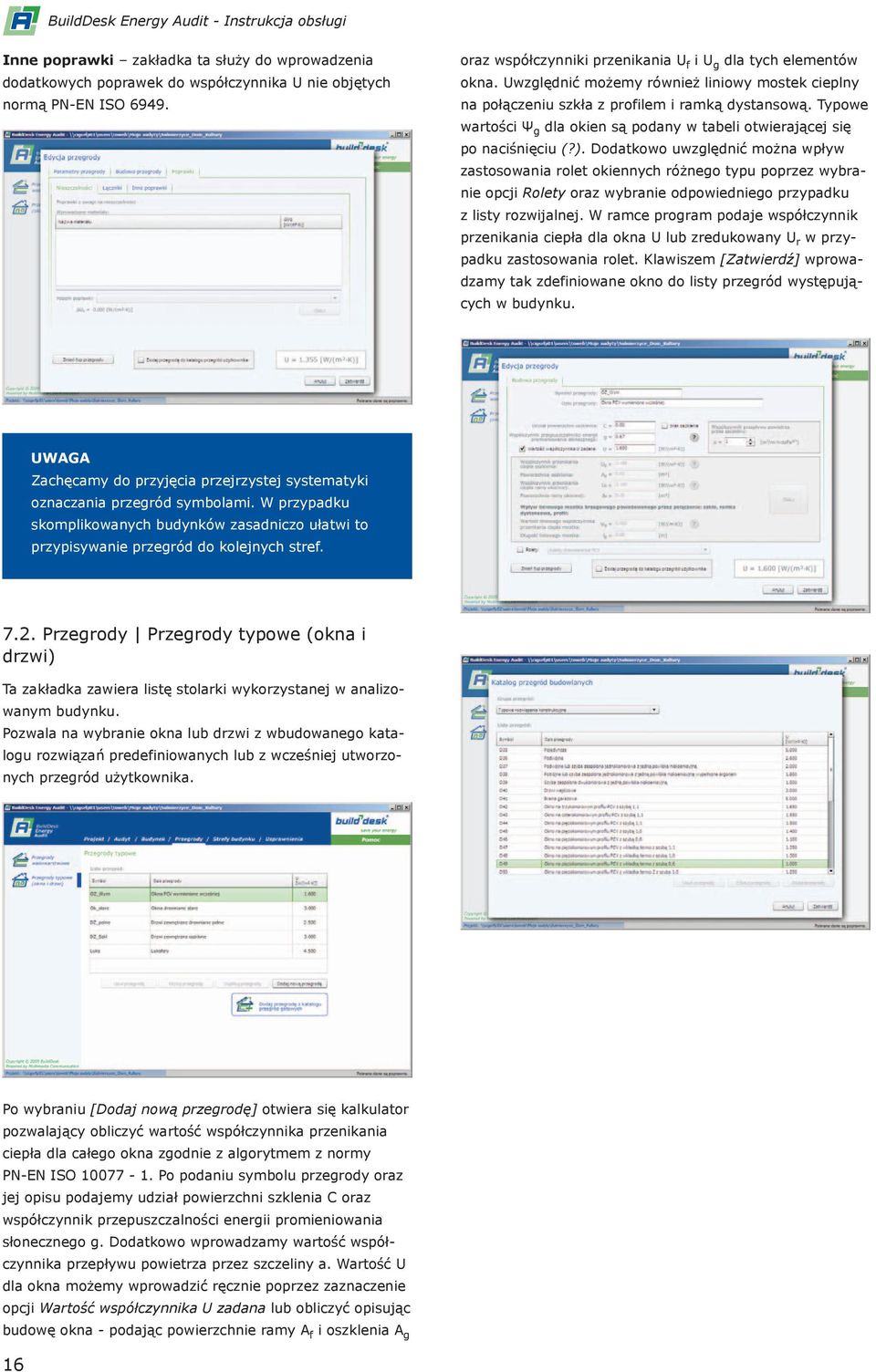

16 BuildDesk Energy Audit - Instrukcja obsługi Inne poprawki zakładka ta służy do wprowadzenia dodatkowych poprawek do współczynnika U nie objętych normą PN-EN ISO oraz współczynniki przenikania U f i U g dla tych elementów okna. Uwzględnić możemy również liniowy mostek cieplny na połączeniu szkła z profilem i ramką dystansową. Typowe wartości Ψ g dla okien są podany w tabeli otwierającej się po naciśnięciu (?). Dodatkowo uwzględnić można wpływ zastosowania rolet okiennych różnego typu poprzez wybranie opcji Rolety oraz wybranie odpowiedniego przypadku z listy rozwijalnej. W ramce program podaje współczynnik przenikania ciepła dla okna U lub zredukowany U r w przypadku zastosowania rolet. Klawiszem [Zatwierdź] wprowadzamy tak zdefiniowane okno do listy przegród występujących w budynku. UWAGA Zachęcamy do przyjęcia przejrzystej systematyki oznaczania przegród symbolami. W przypadku skomplikowanych budynków zasadniczo ułatwi to przypisywanie przegród do kolejnych stref Przegrody Przegrody typowe (okna i drzwi) Ta zakładka zawiera listę stolarki wykorzystanej w analizowanym budynku. Pozwala na wybranie okna lub drzwi z wbudowanego katalogu rozwiązań predefiniowanych lub z wcześniej utworzonych przegród użytkownika. Po wybraniu [Dodaj nową przegrodę] otwiera się kalkulator pozwalający obliczyć wartość współczynnika przenikania ciepła dla całego okna zgodnie z algorytmem z normy PN-EN ISO Po podaniu symbolu przegrody oraz jej opisu podajemy udział powierzchni szklenia C oraz współczynnik przepuszczalności energii promieniowania słonecznego g. Dodatkowo wprowadzamy wartość współczynnika przepływu powietrza przez szczeliny a. Wartość U dla okna możemy wprowadzić ręcznie poprzez zaznaczenie opcji Wartość współczynnika U zadana lub obliczyć opisując budowę okna - podając powierzchnie ramy A f i oszklenia A g 16

17 Strefy budynku 8. Strefy budynku W tej zakładce odtwarzamy podział funkcjonalny budynku na strefy konstruując je z przegród zdefiniowanych wcześniej w zakładce Przegrody, opisujemy zużycie CWU, zyski wewnętrzne oraz wentylację stref. W każdej zakładce na górze pola znajduje się lista lokali pozwalająca szybko przenosić się pomiędzy lokalami (strefami, mieszkaniami). Zachęcamy do systematycznego nazywania poszczególnych stref, co znacząco ułatwi pracę dla skomplikowanych budynków wielostrefowych. W tym miejscu użytkownik opisuje szczegółowo konkretną strefę. Po określeniu czy jest to lokal mieszkalny, niemieszkalny lub nieogrzewany, mamy możliwość wprowadzenia opisu, symbolu oraz dodatkowego, szczegółowego opisu danego lokalu. Poniżej podajemy dane obliczeniowe związane z wprowadzanym lokalem: powierzchnię ogrzewaną, kubaturę wentylowaną, temperaturę w strefie dla trybu ogrzewania. Temperaturę wewnętrzną możemy podać ręcznie lub po naciśnięciu (?) wybrać z okna Temperatury obliczeniowe Strefy budynku Lista stref Ta lista zawiera strefy (lokale, mieszkania) zdefiniowane w analizowanym budynku. Dodatkowo wyświetlana jest zdefiniowana temperatura wewnętrzna, powierzchnia ogrzewana, kubatura wentylowana i liczba osób w każdej strefie. Możliwe operacje to: [Dodaj] dodaje kolejne mieszkanie, lokal, strefę. [Usuń] kasuje podświetlony element [Inne operacje] otwiera okno Inne operacje gdzie użytkownik może przeprowadzać działania na grupach mieszkań lub lokali. Wykonanie kopii elementu umożliwia na przykład szybkie zdefiniowanie powtarzalnych mieszkań w budynku wielorodzinnym. UWAGA! Mieszkanie kopiowane jest z przypisanymi mu przegrodami, dodatkowymi systemami CO i CWU, parametrami wentylacji. Dla mieszkań położonych pod stropem i nad piwnicą należy po skopiowaniu zmienić odpowiednie przegrody. Należy również sprawdzić ilość osób przypisanych do skopiowanych stref. Aktualizacja wszystkich elementów oznaczonych symbolem pozwala zmienić grupę elementów Usunięcie wszystkich elementów oznaczonych symbolem pozwala na łatwe usuwanie grup mieszkań Usunięcie wszystkich elementów oprócz bieżącego 8.2. Strefy budynku Strefa dane ogólne Oszacowanie wewnętrznej pojemności cieplnej strefy jeżeli pozostawimy to pole zaznaczone, z listy rozwijalnej poniżej wybieramy konstrukcje budynku. Po odznaczeniu aktywuje się zakładka Strefy budynku Przegrody wewnętrzne gdzie możemy odtworzyć przegrody wewnętrzne w strefie, co umożliwi przeprowadzenie dokładnego obliczenia wewnętrznej pojemności cieplnej strefy. Współczynnik nagrzewania obliczając zapotrzebowanie na moc do ogrzewania wg normy PN EN można uwzględnić także nadwyżkę mocy cieplnej wymaganą do skompensowania skutków osłabienia ogrzewania. Do doliczenia omówionej nadwyżki mocy cieplnej należy zdefiniować odpowiednie wartości Współczynników nagrzewania, podane w tablicach NB 10a i NB 10b normy PN EN Strefy budynku Zużycie ciepłej wody użytkowej Tutaj podajemy parametry związane ze zużyciem ciepłej wody użytkowej w danej strefie. Definiujemy temperatury wody zimnej Θ O i ciepłej Θ CW. Następnie podajemy liczbę jednostek odniesienia czyli mieszkańców (użytkowników), łóżek w szpitalu czy miejsc noclegowych. Kolejne dane w ramce możemy uzupełnić ręcznie, lub skorzystać z danych zawartych w Rozporządzeniu w sprawie metodologii obliczania charakterystyki energetycznej budynków, naciskając (?). Otwiera się okno Zużycie ciepłej wody, gdzie możemy wybrać normowe wartości dobowego zużycia CWU, rocznego czasu użytkowania i udziału powierzchni użytkowej. 17

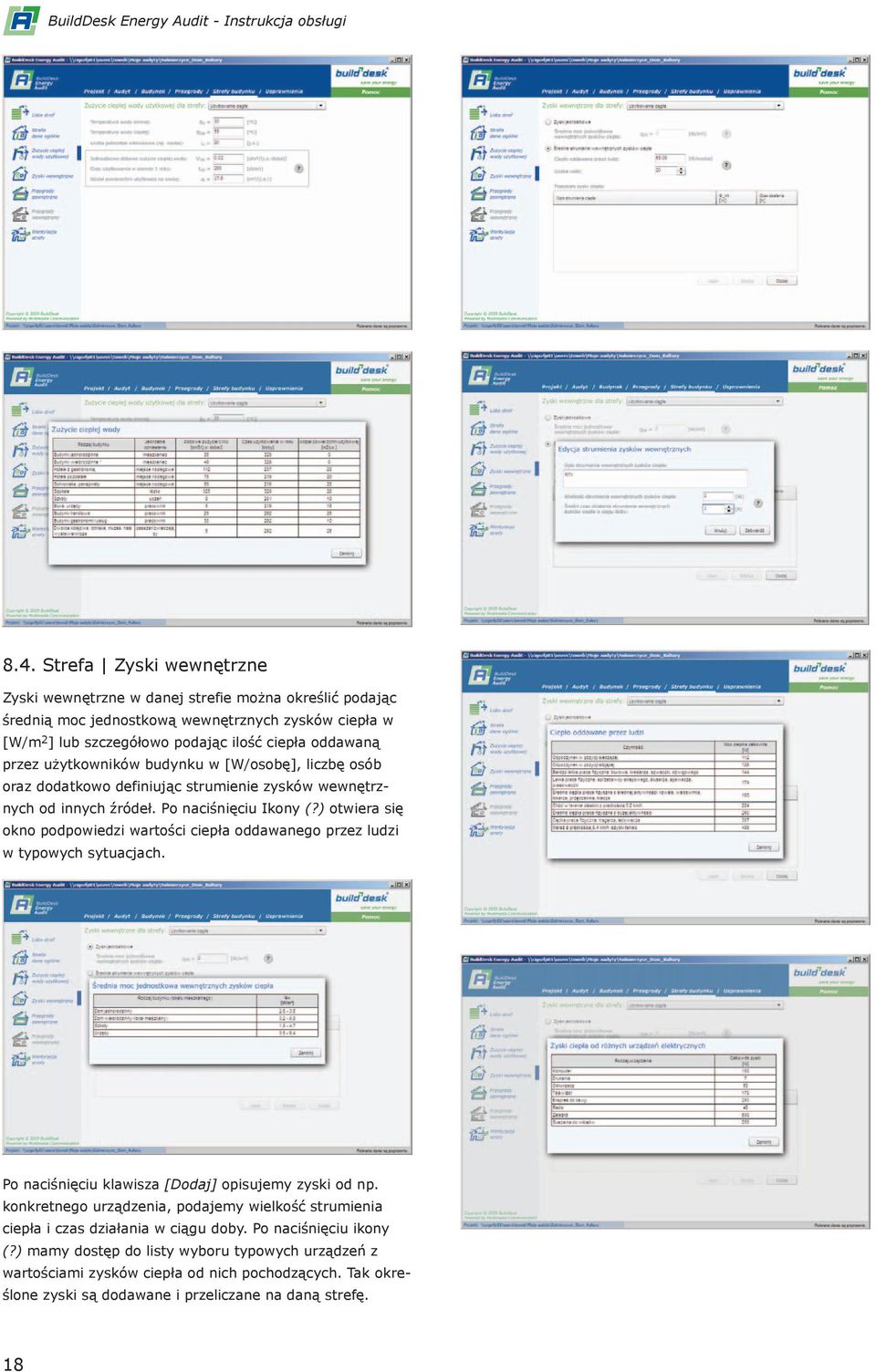

18 BuildDesk Energy Audit - Instrukcja obsługi 8.4. Strefa Zyski wewnętrzne Zyski wewnętrzne w danej strefie można określić podając średnią moc jednostkową wewnętrznych zysków ciepła w [W/m 2 ] lub szczegółowo podając ilość ciepła oddawaną przez użytkowników budynku w [W/osobę], liczbę osób oraz dodatkowo definiując strumienie zysków wewnętrznych od innych źródeł. Po naciśnięciu Ikony (?) otwiera się okno podpowiedzi wartości ciepła oddawanego przez ludzi w typowych sytuacjach. Po naciśnięciu klawisza [Dodaj] opisujemy zyski od np. konkretnego urządzenia, podajemy wielkość strumienia ciepła i czas działania w ciągu doby. Po naciśnięciu ikony (?) mamy dostęp do listy wyboru typowych urządzeń z wartościami zysków ciepła od nich pochodzących. Tak określone zyski są dodawane i przeliczane na daną strefę. 18

19 Strefy budynku 8.5. Strefa Przegrody zewnętrzne strefy W tej zakładce użytkownik dodaje przegrody zewnętrzne, ograniczające definiowany lokal/strefę. Środkowe pole pokazuje listę przegród zewnętrznych zdefiniowanych dla opisywanej strefy wraz z podstawowymi danymi takim jak: symbol przegrody, OPT - ikona określająca czy dana przegroda została przeznaczona do termomodernizacji, nie wymaga termomodernizacji lub decyzja o termomodernizacji jeszcze nie została podjęta, opis przegrody, typ przegrody (ZW zewnętrzna budynku, W wewnętrzna budynku, zewnętrzna strefy), powierzchnia przegrody brutto, powierzchnia przegrody netto (po odjęciu otworów), współczynnik U przegrody, wartość mostków termicznych w danej przegrodzie oraz współczynnik strat ciepła przez tę przegrodę. Dla każdej przegrody zewnętrznej stref należy podjąć decyzję o termomodernizacji, lub braku konieczności jej przeprowadzenia w zakładce Usprawnienia. Jeżeli wybierzemy przegrodę, która może zostać skonstruowana z wykorzystaniem przegrody zdefiniowanej wcześniej otworzy się okno Parametry przegrody pozwalające na skonstruowanie przegrody zewnętrznej otaczającej strefę Lokal (strefa) Parametry przegrody Dane ogólne Podstawowe opcje dostępne w tym oknie to: [Usuń przegrodę] kasuje wybraną przegrodę [Edytuj przegrodę] przechodzimy do okna Parametry przegrody. [Dodaj przegrodę] otwiera okno Dodawanie nowej przegrody. Wybieramy jaką przegrodę chcemy dodawać. Dostępne typy przegród to: Ściana zewnętrzna lub wewnętrzna Strop Dach lub stropodach Podłoga na gruncie Podłoga w podziemiu ogrzewanym Ściana podziemia przylegająca do gruntu Jeżeli wybierzemy element, dla którego odpowiednia przegroda nie została zdefiniowana w zakładce Przegrody Przegrody wielowarstwowe wyświetlony zostanie komunikat o braku modeli przegród. Oznacza on, że żadna zdefiniowana wcześniej przegroda wielowarstwowa nie może zostać wykorzystana do stworzenia przegrody zewnętrznej strefy typu wybranego przez użytkownika. Naciśnięcie [Tak] przeniesie nas do zakładki Przegrody Przegrody wielowarstwowe, w celu stworzenia brakującej przegrody. Przycisk [Nie] cofa nas do listy przegród zewnętrznych. Typ przegrody wyświetlony jest wybrany wcześniej typ przegrody. Opis przegrody wprowadzamy opis. Sugerujemy systematyczność wprowadzanych nazw. Przy skomplikowanych budynkach szybko może się okazać, że trudno opanować geometrię budynku. Wymiary przegrody możemy podać szerokość i wysokość lub wprowadzić pole przegrody brutto po zaznaczeniu przełącznika Pole powierzchni przegrody brutto zadane (nie odejmujemy pola powierzchni otworów). Budowa przegrody jeżeli więcej niż jedna przegroda zdefiniowana w Przegrody Przegrody wielowarstwowe może zostać wykorzystana do skonstruowania przegrody zewnętrznej strefy, na liście rozwijanej pojawią się wszystkie możliwe do wykorzystania w danej sytuacji przegrody Rodzaj przestrzeni sąsiadującej wybór z listy rozwijalnej to określenie współczynnika redukcyjnego obliczeniowej różnicy temperatury b tr. UWAGA Ostatnie 4 możliwe przypadki są bezpośrednim wykorzystaniem normy PN-EN 12831:2006 i PN- EN 13789:2008. Audytor wykorzystując je ma świadomość przeprowadzania obliczeń z wykorzystaniem algorytmu normowego, nie uwzględnionego w Rozporządzeniu w sprawie metodologii obliczania charakterystyki energetycznej budynków. W przypadku wybrania tej opcji Zewnętrzna przestrzeń sąsiadująca o regulowanej temperaturze użytkownik będzie musiał podać temperaturę w sąsiadującej przestrzeni ogrzewanej Θ - program na tej podstawie przeliczy współczynnik redukcyjny. W przypadku wybrania opcji Przestrzeń ogrzewana należąca do innej jednostki budynku (mieszkanie) lub Przestrzeń należąca do oddzielnego budynku (ogrzewanego lub nieogrzewanego) 19

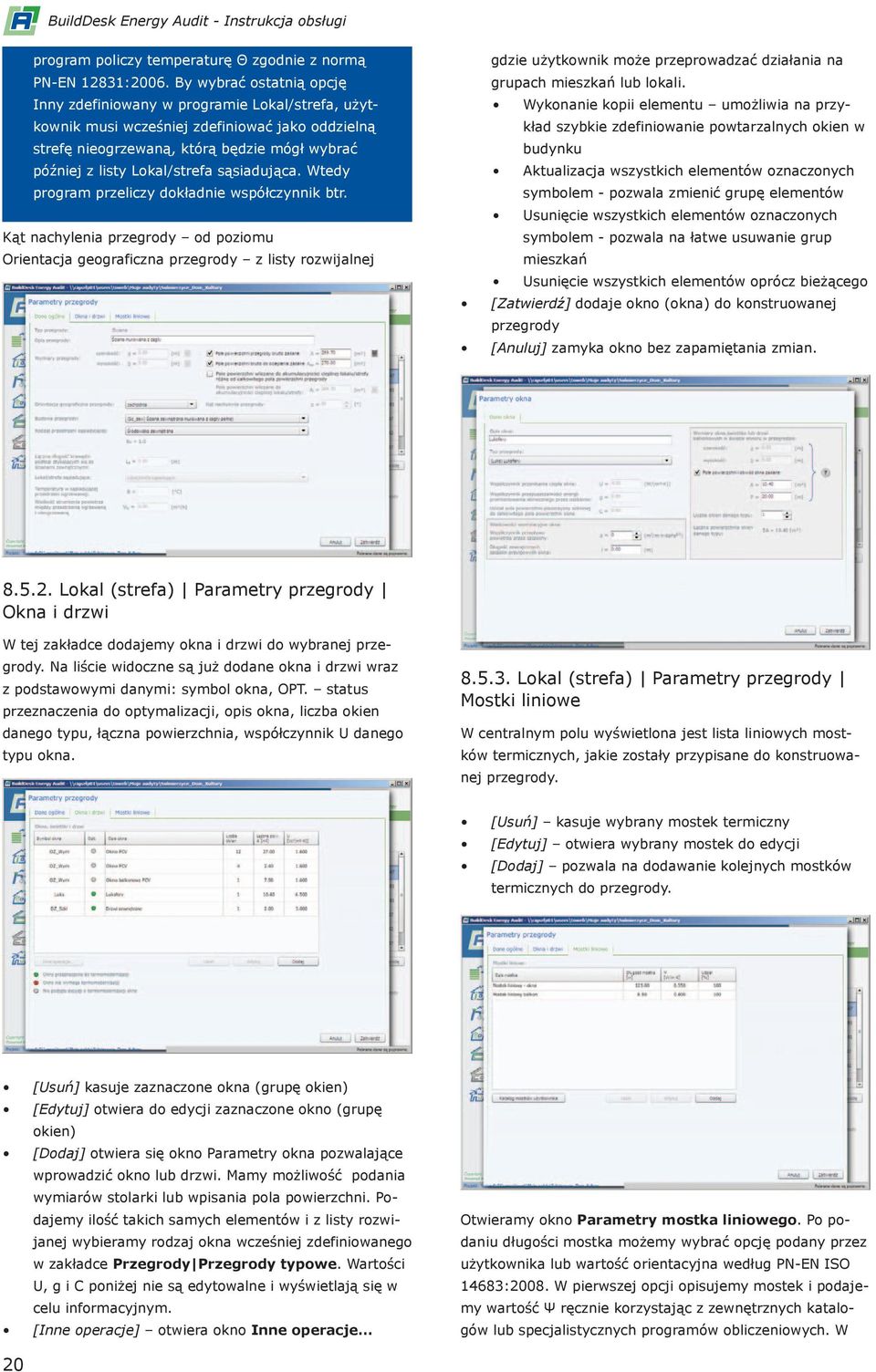

20 BuildDesk Energy Audit - Instrukcja obsługi program policzy temperaturę Θ zgodnie z normą PN-EN 12831:2006. By wybrać ostatnią opcję Inny zdefiniowany w programie Lokal/strefa, użytkownik musi wcześniej zdefiniować jako oddzielną strefę nieogrzewaną, którą będzie mógł wybrać później z listy Lokal/strefa sąsiadująca. Wtedy program przeliczy dokładnie współczynnik btr. Kąt nachylenia przegrody od poziomu Orientacja geograficzna przegrody z listy rozwijalnej gdzie użytkownik może przeprowadzać działania na grupach mieszkań lub lokali. Wykonanie kopii elementu umożliwia na przykład szybkie zdefiniowanie powtarzalnych okien w budynku Aktualizacja wszystkich elementów oznaczonych symbolem - pozwala zmienić grupę elementów Usunięcie wszystkich elementów oznaczonych symbolem - pozwala na łatwe usuwanie grup mieszkań Usunięcie wszystkich elementów oprócz bieżącego [Zatwierdź] dodaje okno (okna) do konstruowanej przegrody [Anuluj] zamyka okno bez zapamiętania zmian Lokal (strefa) Parametry przegrody Okna i drzwi W tej zakładce dodajemy okna i drzwi do wybranej przegrody. Na liście widoczne są już dodane okna i drzwi wraz z podstawowymi danymi: symbol okna, OPT. status przeznaczenia do optymalizacji, opis okna, liczba okien danego typu, łączna powierzchnia, współczynnik U danego typu okna Lokal (strefa) Parametry przegrody Mostki liniowe W centralnym polu wyświetlona jest lista liniowych mostków termicznych, jakie zostały przypisane do konstruowanej przegrody. [Usuń] kasuje wybrany mostek termiczny [Edytuj] otwiera wybrany mostek do edycji [Dodaj] pozwala na dodawanie kolejnych mostków termicznych do przegrody. [Usuń] kasuje zaznaczone okna (grupę okien) [Edytuj] otwiera do edycji zaznaczone okno (grupę okien) [Dodaj] otwiera się okno Parametry okna pozwalające wprowadzić okno lub drzwi. Mamy możliwość podania wymiarów stolarki lub wpisania pola powierzchni. Podajemy ilość takich samych elementów i z listy rozwijanej wybieramy rodzaj okna wcześniej zdefiniowanego w zakładce Przegrody Przegrody typowe. Wartości U, g i C poniżej nie są edytowalne i wyświetlają się w celu informacyjnym. [Inne operacje] otwiera okno Inne operacje Otwieramy okno Parametry mostka liniowego. Po podaniu długości mostka możemy wybrać opcję podany przez użytkownika lub wartość orientacyjna według PN-EN ISO 14683:2008. W pierwszej opcji opisujemy mostek i podajemy wartość Ψ ręcznie korzystając z zewnętrznych katalogów lub specjalistycznych programów obliczeniowych. W 20

21 Strefy budynku drugim przypadku naciskając przycisk [Wybierz] przenosimy się do okna Katalog mostków zgodnego z PN-EN ISO 14683:2008. Na schemacie budynku wybieramy żądany typ mostka (po wskazaniu kursorem podświetla się) i po kliknięciu przenosimy się do odpowiedniej sekcji katalogu mostków. Przykładowo po wybraniu mocowania okna w ścianie widzimy możliwe rozwiązania i związane z nimi typy mostków. Na schemacie oznaczone są rodzaje materiałów budowlanych. Mamy możliwość [Anuluj] powrotu do wyboru rodzaju mostka, lub [Zatwierdź] wprowadzenia wartości mostka z katalogu i powrotu do okna Parametry mostka liniowego Strefy budynku Przegrody wewnętrzne strefy Jeżeli w zakładce Strefa dane ogólne odznaczymy pole Oszacowanie wewnętrznej pojemności cieplnej strefy tutaj użytkownik będzie mógł dodawać przegrody wewnętrzne w strefie. W zakładce widzimy listę przegród wewnętrznych w danym lokalu/strefie. Podane są takie informacje jak symbol, opis przegrody wewnętrznej, powierzchnia oraz współczynnik U. Podstawowa nawigacja to: [Usuń przegrodę] kasuje zaznaczoną przegrodę wewnętrzną [Edytuj przegrodę] otwiera zaznaczoną przegrodę wewnętrzną do edycji [Duplikuj przegrodę] kopiuje zaznaczony element [Dodaj przegrodę] pozwala na wprowadzenie nowej przegrody wewnętrznej do mieszkania. Zdefiniowanie przegród wewnętrznych jest wymagane dla obliczenia opóźnienia zmian temperatury związanego z akumulacją ciepła w konstrukcji budynku. W polu Długość mostka liniowego domyślnie wyświetlony jest łączny obwód wszystkich okien i drzwi dodanych do przegrody. Po otwarciu okna Edycja przegrody wewnętrznej podajemy kolejno: Opis przegrody Budowę przegrody na liście rozwijalnej dostępne są przegrody wcześniej zdefiniowane w zakładce Przegrody Przegrody wielowarstwowe, dla których parametr usytuowanie przegrody został ustalony na Przegroda wewnętrzna. Niektóre przegrody, które mogą być zewnętrznymi lub wewnętrznymi pomimo pozostawienia parametru usytuowanie przegrody jako przegroda zewnętrzna będą dostępne w liście budowa przegrody. Dotyczy to na przykład stropów. Poniżej mamy możliwość precyzyjnego wskazania, która część przegrody ma być przypisana do strefy i brana pod uwagę w obliczeniach akumulacji ciepła. Możemy spotkać się z sytuacją, kiedy przegroda wewnętrzna w całości znajduje się w analizowanej strefie, lub też przegroda wewnętrzna dzieli dwie strefy ogrzewane. W tej sytuacji zgodnie z algorytmem obliczeniowym z Rozporządzenia w sprawie metodologii obliczania charakterystyki energetycznej budynków, nie zachodzi przepływ ciepła przez przegrodę, jednak ściana ta akumuluje ciepło w obydwu strefach, które rozdziela. W przypadku przegród konstruowanych niesymetrycznie (typowym przykładem jest strop) należy wskazać stronę przegrody akumulującą ciepło w danej 21

22 BuildDesk Energy Audit - Instrukcja obsługi strefie. Dla sytuacji, kiedy cała ściana znajduje się w strefie zaznaczamy obydwa pola powierzchnia ogrzewana przegrody i podajemy pole przegrody z każdej strony. Podając niezależnie pole przegrody z każdej strony mamy możliwość odtworzenia na przykład stropu miedzykondygnacyjnego gdzie układ ścian na każdej kondygnacji jest różny. Kiedy przegroda dzieli strefy ogrzewane mamy możliwość wskazania, która strona przegrody akumuluje ciepło w analizowanej strefie. Zaznaczamy powierzchnia ogrzewana przegrody z odpowiedniej strony i podajemy pole A powierzchni ogrzewanej przegrody. W zależności od wybranego Rodzaju wentylacji, w zakładce Strumienie wentylacyjne podajemy ilość powietrza wentylacyjnego w danej strefie, w postaci strumienia V o dla wentylacji naturalnej lub V ex i V su w przypadku wentylacji mechanicznej. Strumienie możemy określić ręcznie lub obliczyć za pomocą kalkulatora uruchamianego przyciskiem [Oblicz strumień]. Otwiera się okno Lista pomieszczeń wentylowanych, gdzie za pomocą [Dodaj pomieszczenie] otwieramy okno Edycja pomieszczenia wentylowanego i wprowadzamy kolejne pomieszczenia zgodnie z normą PN 83/B 03430/AZ3:2000. W zależności od wybranego rodzaju pomieszczenia, program uaktywni odpowiednie pola do wprowadzenia danych związanych ze strumieniem powietrza w pomieszczeniu. Będą to w zależności od pomieszczenia kubatura wydzielonej klatki schodowej, kubatura piwnicy, ilość osób korzystających z pomieszczenia, lub predefiniowany strumień powietrza dla pomieszczenia. Przyciskiem [Edytuj pomieszczenie] otwieramy zaznaczone pomieszczenia do edycji, [Usuń pomieszczenie] kasuje z listy podświetlone pomieszczenie. Przyciskiem [Zatwierdź] wprowadzamy obliczony strumień powietrza wentylacyjnego do zakładki Strumienie wentylacyjne Strefy budynku Wentylacja strefy Tutaj definiujemy sposób wentylacji stref budynku oraz ilość powietrza wentylacyjnego. W zakładce Rodzaj wentylacji wybieramy jeden z pięciu sposobów wentylacji strefy. Dla dwóch pierwszych opcji: wentylacja naturalna i wentylacja mechaniczna wywiewna, wybieramy sposób dostarczania powietrza do pomieszczeń strefy, tzn. czy przez nieszczelności dostaje się tylko niepożądane powietrze infiltracyjne lub czy przez nieszczelności, okna, drzwi lub nawiewniki dostaje się powietrze wentylacyjne. W przypadku stref z wentylacją mechaniczną nawiewno wywiewną istnieje możliwość określenie sprawności odzysku ciepła (0-1) oraz ewentualnie sprawności gruntowego wymiennika ciepła. Dla wentylacji mechanicznej działającej okresowo, dodatkowo należy zdefiniować parametr β (0-1) określający względny czas działania wentylatorów. 22
