1 W jakie elementy wyposażyć alarm? System alarmowy, w zależności od rozbudowy, składa się z wielu elementów, które dobiera się pod względem potrzeb i możliwości finansowych. Poszczególne podzespoły pełnią różne funkcje, ale głównym elementem każdego systemu jest centrala alarmowa, do której trafiają informacje z pozostałych urządzeń: czujek, manipulatorów i sygnalizatorów. Z czego składa się system alarmowy? Jakie funkcje pełnią poszczególne podzespoły? Wyjaśnia Tobiasz Kocot z firmy E-SYSTEM. Tobiasz Kocot, E-SYSTEM Ekspert na Forum DOM.pl Masz dodatkowe pytania - zadaj pytanie na forum w dziale naszego Eksperta page 1 / 19

2 System alarmowy składa się najczęściej z: page 2 / 19

3 - centrali alarmowej - manipulatora - czujników np. ruchu, drgań, otwarcia itp page 3 / 19

4 - sygnalizatorów i systemów powiadamiania (np. modułów GSM) page 4 / 19

5 Centrala alarmowa page 5 / 19

6 Centrala alarmowa to mózg systemu, do którego trafiają informację ze wszystkich podzespołów (przewodowo lub drogą radiową). Centrala może być analogowa, przeznaczona do prostszych systemów, nie wymagających prowadzenia rejestracji zdarzeń lub mikroprocesorowa spełniająca już bardziej złożone funkcje (np. rejestrację zdarzeń, powiadamianie o alarmie, page 6 / 19

7 kontrolę dostępu itd.) page 7 / 19

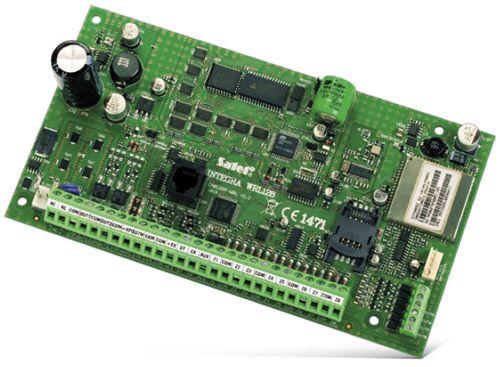

8 (Mikroprocesorowa centrala alarmowa niczym płyta główna komputera. fot. Satel) Centrala alarmowa ma za zadnie: - zbierać i analizować wszystkie sygnały z czujek - archiwizować sygnały - przekazywać sygnały o alarmie do sygnalizatorów - przesyłać informacje o alarmie do np. agencji ochroniarskiej - sterować urządzeniami zewnętrznymi - nadzorować system z użyciem komputera Centrala alarmowa zazwyczaj montowana jest w specjalnej skrzynce (obudowie), umieszczonej tam, gdzie będzie niedostępna dla potencjalnego złodzieja. Co istotne, miejsce zamontowania obudowy z centralą nie ma wpływu na funkcjonalność systemu, możemy więc umieścić ją w dowolnym, bezpiecznym miejscu. Manipulatory Centrala alarmowa nie służy do sterowania systemem. Tę funkcję pełnią manipulatory czyli panele z klawiaturą lub dotykowym ekranem, montowane najczęściej nieopodal drzwi wejściowych. page 8 / 19

9 (Manipulatory umieszcza się w łatwo dostępnym miejscu. fot. Satel) Za pomocą manipulatora zarządzamy całym systemem, uzbrajając czy rozbrajając system, kontrolując jego stan, przeglądając zdarzenia, a także programując centralę alarmową. Na wyświetlaczu znajdziemy wszystkie informacje o pracy systemu. Rodzaje czujek Na rynku dostępnych jest wiele czujek, pełniących przeróżne funkcje i reagujących na różne zdarzenia. Najpopularniejsze są czujniki pasywne podczerwieni, czujniki magnetyczne (tzw. kontaktrony), czujniki zbicia szkła oraz dualne czujniki ruchu. Istnieją również czujniki dymu, czadu, gazu metan i propan-butan, zalania wodą, czujniki przemieszczenia, wibracyjne, roletowe, itp. Zastosowanie takich czujników stanowi punkt wyjściowy do budowy prostej automatyki budynku. NA NASTĘPNEJ STRONIE: WSZYSTKO O RODZAJACH CZUJEK System alarmowy, w zależności od rozbudowy, składa się z wielu elementów, które dobiera się pod względem potrzeb i możliwości finansowych. Poszczególne podzespoły pełnią różne funkcje, ale głównym elementem każdego systemu jest centrala alarmowa, do której trafiają informacje z pozostałych urządzeń: czujek, manipulatorów i sygnalizatorów. page 9 / 19

10 Rodzaje czujek Na rynku dostępnych jest wiele czujek, pełniących przeróżne funkcje i reagujących na różne zdarzenia. Najpopularniejsze są czujniki pasywne podczerwieni, czujniki magnetyczne (tzw. kontaktrony), czujniki zbicia szkła oraz dualne czujniki ruchu. - Czujniki ruchu PIR - pasywne czujniki podczerwieni Czujniki ruchu PIR (z ang. passive infrared detectors) to najbardziej popularne czujki w systemach alarmowych, których głównym zadaniem jest wykrywanie zmian natężenia promieniowania podczerwonego. Jeśli w pomieszczeniu nic się nie porusza - czujka widzi tylko nieruchome "tło" czyli meble, ściany, itp. Jeśli w pomieszczeniu znajdzie się nowy obiekt o innym niż tło natężeniu promieniowania i będzie się poruszał z odpowiednią prędkością (np. 0,2-2,5 m/sek) to czujka wykryje ten obiekt jako intruza i prześle odpowiedni sygnał alarmowy do centrali. Przy instalowaniu czujek PIR należy pamiętać, że wykrywają one ruch najlepiej w poprzek czujki (prostopadle do soczewki), a najgorzej ruch od i do czujki. W związku z tym najlepiej montaż je w narożach pomieszczeń lub na ścianach korytarzy. Co istotne, trzeba zwrócić uwagę, by nie zasłaniały je elementy wyposażenia domu, np. meble czy okna i drzwi. Wiele czujek ma dodatkowe cechy, ułatwiające pracę systemu alarmowego. Niektóre z nich ignorują obecność zwierząt, inne dodatkowe ciepło generowane np. przez kominek czy grzejnik (czujki dualne), są również czujki o bardzo dalekim zasięgu (np metrów) czy czujki z soczewką kurtynową, itp. - Czujki mikrofalowe Czujki mikrofalowe emitują i odbierają mikrofale (fale elektromagnetyczne), reagując na zmianę częstotliwości fali odbitej od poruszającej się osoby. Czujki takie wykrywają ruch intruza w odległości nawet do metrów od niej. Co istotne, w przeciwieństwie do czujek PIR "widzą" przez cienkie ściany, płyty, kartony, itp. Inną różnicą jest to, że wykrywają ruch najlepiej w kierunku od i do czujki. Na podobnej zasadzie działają czujki ultradźwiękowe. Ich popularność jednak nie jest tak duża z uwagi na to, że wysyłane przez nie fale mają dużo niższą częstotliwość, w związku z czym reagują nawet na przelatującego owada, generując wiele fałszywych alarmów. - Czujniki otwarcia - kontaktrony page 10 / 19

11 Czujniki otwarcia składają się z kontaktronu i magnesu. Montuje się w skrzydłach i ościeżnicach okien i drzwi. Jeśli kontaktron znajduje się w polu magnetycznym (drzwi zamknięte) - styki są zwarte (lub rozwarte - w zależności od konfiguracji), w momencie otwarcia drzwi magnes oddala się od kontaktronu i jego styki rozwierają się (lub zwierają) przesyłając odpowiedni sygnał do centrali. - Czujniki zbicia szkła Najczęstszymi czujnikami zbicia szkła są czujniki mikrofonowe. Wykrywają one dźwięk tłuczonego szkła. Zazwyczaj wyposażone są w skomplikowane układy elektroniczne, które analizują docierający do mikrofonu dźwięk. Jeśli najpierw rejestrowany jest dźwięk niskiej częstotliwości (uderzenie w szybę), a po nim następuje dźwięk wysokiej częstotliwości (rozsypywanie się stłuczonego szkła) - czujka sygnalizuje alarm. Montując czujki przy oknach należy pamiętać, że grube zasłony czy kotary mogą tłumić dźwięk tłuczonej szyby. - Czujki drgań - czujki udarowe Czujki udarowe wykrywają drgania podłoża, do którego są przymocowane. Najczęściej montuje się je na drzwiach, ramach okiennych, sejfach, ścianach, itp. Jeśli drgania podłoża przekroczą określoną wartość (ustawioną czułość) - czujka sygnalizuje alarm. Sygnalizatory Kolejnym elementem spotykanym w systemach alarmowych są sygnalizatory. Przekazują one informację o alarmie od centrali do otoczenia. Ze względu na miejsce montażu rozróżniamy sygnalizatory zewnętrzne i sygnalizatory wewnętrzne. Dowiedz się więcej: page 11 / 19

12 Monitoring - bezpieczeństwo w domu Monitoring czy system alarmowy w obecnych czasach to już standard. Nie jest to już ekskluzywny dodatek na który nie możemy sobie pozwolić. Koszty jakie poniesiemy nie są w żaden sposób adekwatne do tych jakie musieli byśmy zapłacić w przypadku włamania, wandalizmu, kradzieży itp. page 12 / 19

13 page 13 / 19

14 page 14 / 19

15 Jakie wybrać czujki ruchu? W systemach zabezpieczeń mienia używane są różnego rodzaju czujniki informujące o zaistniałych sytuacjach. Aby odpowiednio zabezpieczyć obiekt wystarczy umiejętnie rozłożyć kilka typów takich urządzeń. page 15 / 19

16 page 16 / 19

17 Ile kosztuje podstawowy system alarmowy? System alarmowy oparty o kilka czujników z rozwojową centralą i akcesoriami do podstawowego montażu to koszt ok tys zł brutto. W podobnych cenach można zakupić system telewizji przemysłowej z rejestratorem na 4 kanały i np. dwiema średnimi kamerami. ale wysyłane przez nie fale mają dużo niższą częstotliwość page 17 / 19
