Systemy odwodnień. Odwodnienia liniowe i studzienki Nowe systemy, aby trzymać wodę na dystans!

Transkrypt

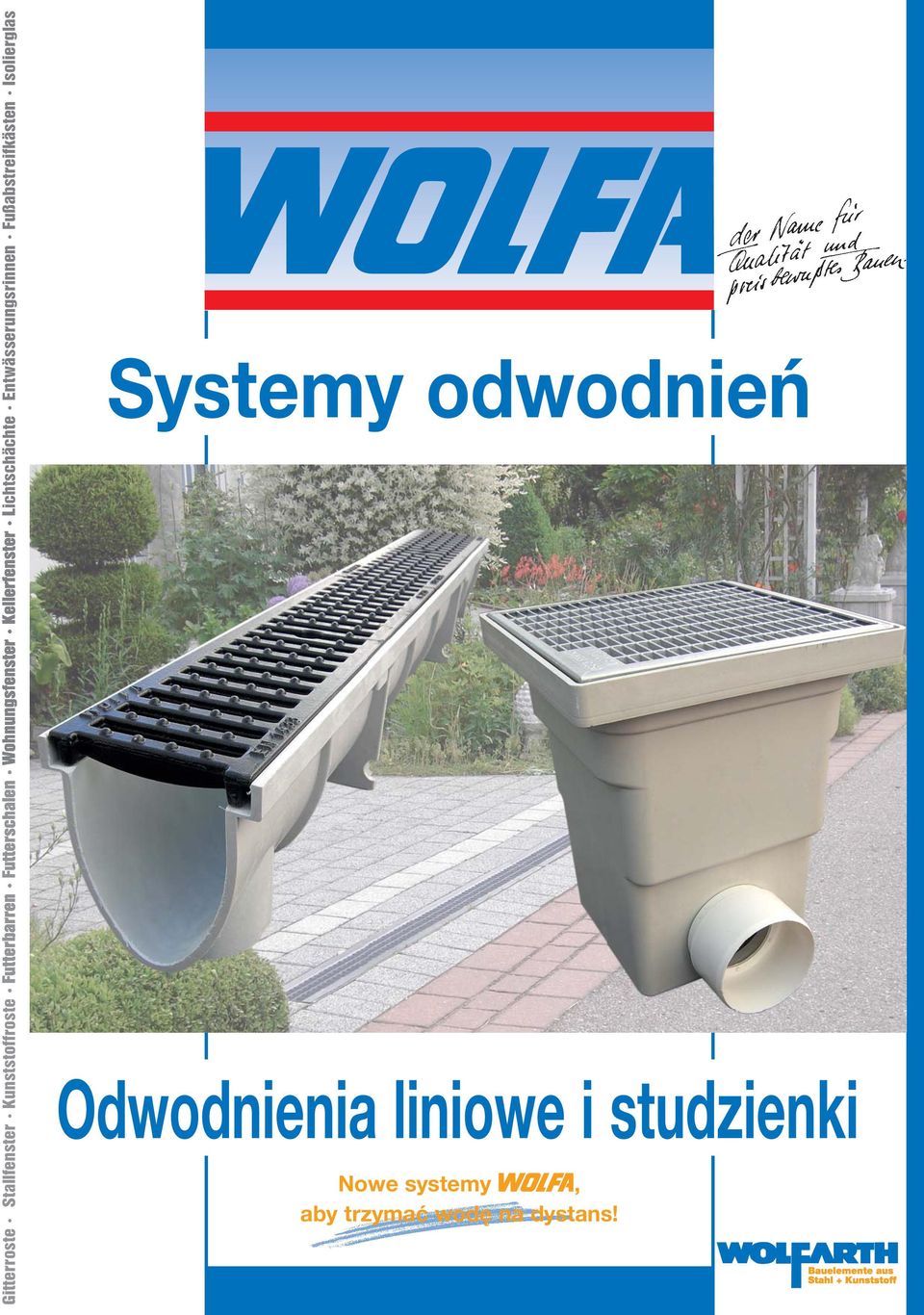

1 Systemy Odwodnienia liniowe i studzienki Nowe systemy, aby trzymać wodę na dystans!

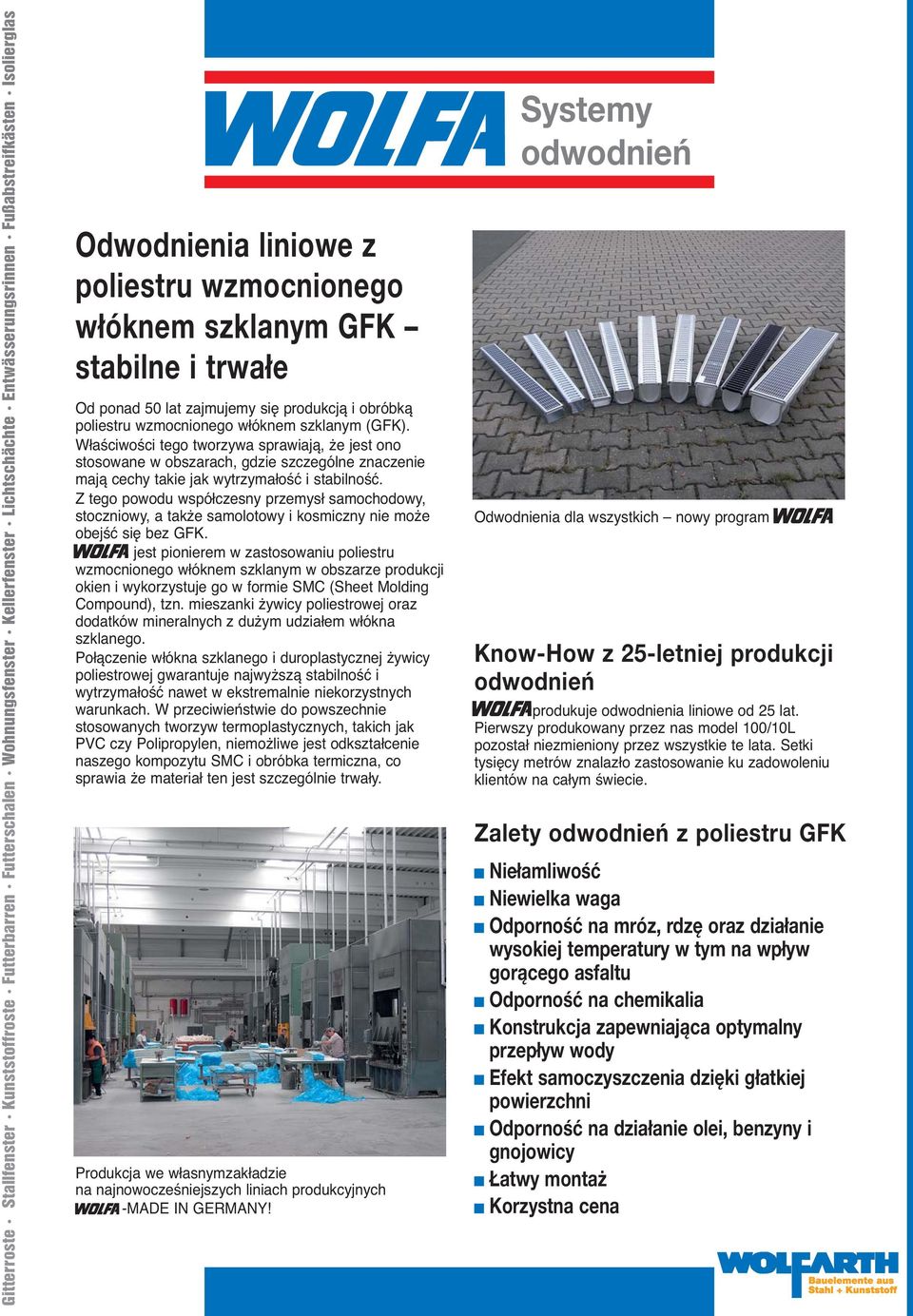

2 Odwodnienia liniowe z poliestru wzmocnionego włóknem szklanym GFK stabilne i trwałe Od ponad 50 lat zajmujemy się produkcją i obróbką poliestru wzmocnionego włóknem szklanym (GFK). Właściwości tego tworzywa sprawiają, że jest ono stosowane w obszarach, gdzie szczególne znaczenie mają cechy takie jak wytrzymałość i stabilność. Z tego powodu współczesny przemysł samochodowy, stoczniowy, a także samolotowy i kosmiczny nie może obejść się bez GFK. jest pionierem w zastosowaniu poliestru wzmocnionego włóknem szklanym w obszarze produkcji okien i wykorzystuje go w formie SMC (Sheet Molding Com pound), tzn. mieszanki żywicy poliestrowej oraz dodatków mineralnych z dużym udziałem włókna szklanego. Połączenie włókna szklanego i duroplastycznej żywicy poliestrowej gwarantuje najwyższą stabilność i wytrzymałość nawet w ekstremalnie niekorzystnych warunkach. W przeciwieństwie do powszechnie stosowanych tworzyw termoplastycznych, takich jak PVC czy Polipropylen, niemożliwe jest odkształcenie naszego kompozytu SMC i obróbka termiczna, co sprawia że materiał ten jest szczególnie trwały. Produkcja we własnymzakładzie na najnowocześniejszych liniach produkcyjnych -MADE IN GERMANY! Systemy Odwodnienia dla wszystkich nowy program Know-How z 25-letniej produkcji produkuje odwodnienia liniowe od 25 lat. Pier wszy produkowany przez nas model 100/10L pozostał niezmieniony przez wszystkie te lata. Setki tysięcy metrów znalazło zastosowanie ku zadowoleniu klientów na całym świecie. Zalety z poliestru GFK Niełamliwość Niewielka waga Odporność na mróz, rdzę oraz działanie wysokiej temperatury w tym na wpływ gorącego asfaltu Odporność na chemikalia Konstrukcja zapewniająca optymalny przepływ wody Efekt samoczyszczenia dzięki głatkiej powierzchni Odporność na działanie olei, benzyny i gnojowicy Łatwy montaż Korzystna cena

3 Systemy Właściwe odwodnienie na właściwe miejsce Definicja klas obciążenia według EN 1433 Klasa A 15* Ciągi komunikacyjne dla pieszych i rowerzystów Klasa B 125* Powierzchnie parkingowe dla samochodów osobowych i chodniki Klasa C 250* Obszary w rejonie ścieków przykrawężnikowych ulic, chodników i poboczy dróg. Klasa D 400* Jezdnie ulic, także ciągi piesze, obszary parkingów i równoważne im utwardzone powierzchnie * Obciążenie próbne w kn według DIN EN 1433 Nowe odwodnienie V-Line: Przemyślane rozwiązanie dla wszystkich obszarów zastosowania Dzięki wprowadzeniu na rynek nowego systemu V-Line 100/10 jesteśmy w stanie zaproponować produkt o jeszcze lepszych właściwościach. Przemyślana konstrukcja zapewnia system, który w połączeniu z nowymi rusztami żeliwnymi da się zastosować w niemal każdym obszarze. Odwodnienie 100/10V wszechstronne dzięki dużemu wyborowi rusztów Możliwość zastosowania odwodnienia w niemal każdym miejscu

4 Odwodnienie liniowe 100/6 Płytkie odwodnienie o maksymalnej przepustowości i wysokości 58 mm. Optymalne rozwiązanie na tarasy lub w garażach. Ruszty osadzone wewnątrz korytka i mocowane bezśrubowo. Do wyboru ruszty w poprzeczne mostki w klasie A 15 oraz ruszty kratowe 30/30 i 30/10. Akcesoria: Uniwersalne złącze kątowe Umożliwiające tworzenie ciągów pod kątem, w kształcie litery T oraz na krzyż; Ścianki boczne, przyłącze DN 100 i podwyższenie umożliwiające montaż w przedziale wysokości 3 30cm. Długości 50 i 100 cm Wysokość 58 mm Szerokość 11 cm Szerokość w świetle 8,5 cm Przyłącze od dołu DN 100 Odwodnienie liniowe 100/8,5 S Niewielkie odwodnienie z poliestru wzmocnionego włóknem szklanym (GFK), idealne dla budownictwa indywidualnego. Ruszt odwodnienia osadzony wewnątrz korytka, dostępny w klasie A15 jako ruszt w poprzeczne mostki, ruszt kratowy 30/30 i ruszt kratowy 30/10. Akcesoria: Złącze kątowe 90, ścianki boczne i przyłącze do kanalizacji DN 100 z sitkiem i syfonem. Długość 50 i 100 cm Wysokość 10 cm Szerokość 11 cm Szerokość w świetle 8,5 cm Przyłącze od dołu DN 100 Złącze kątowe Wymiar 47,5 x 36,5 cm Systemy Łatwy montaż dzięki połączeniu wtykowemu Uniwersalne złącze umożliwiające tworzenie ciągów pod kątem, w kształcie litery T lub na krzyż Ruszt w poprzeczne mostki osadzony wewnątrz korytka Ruszt kratowy 30/30 Ruszt kratowy 30/10 Wysokość 58 mm Podwyższenie Złącze kątowe 90

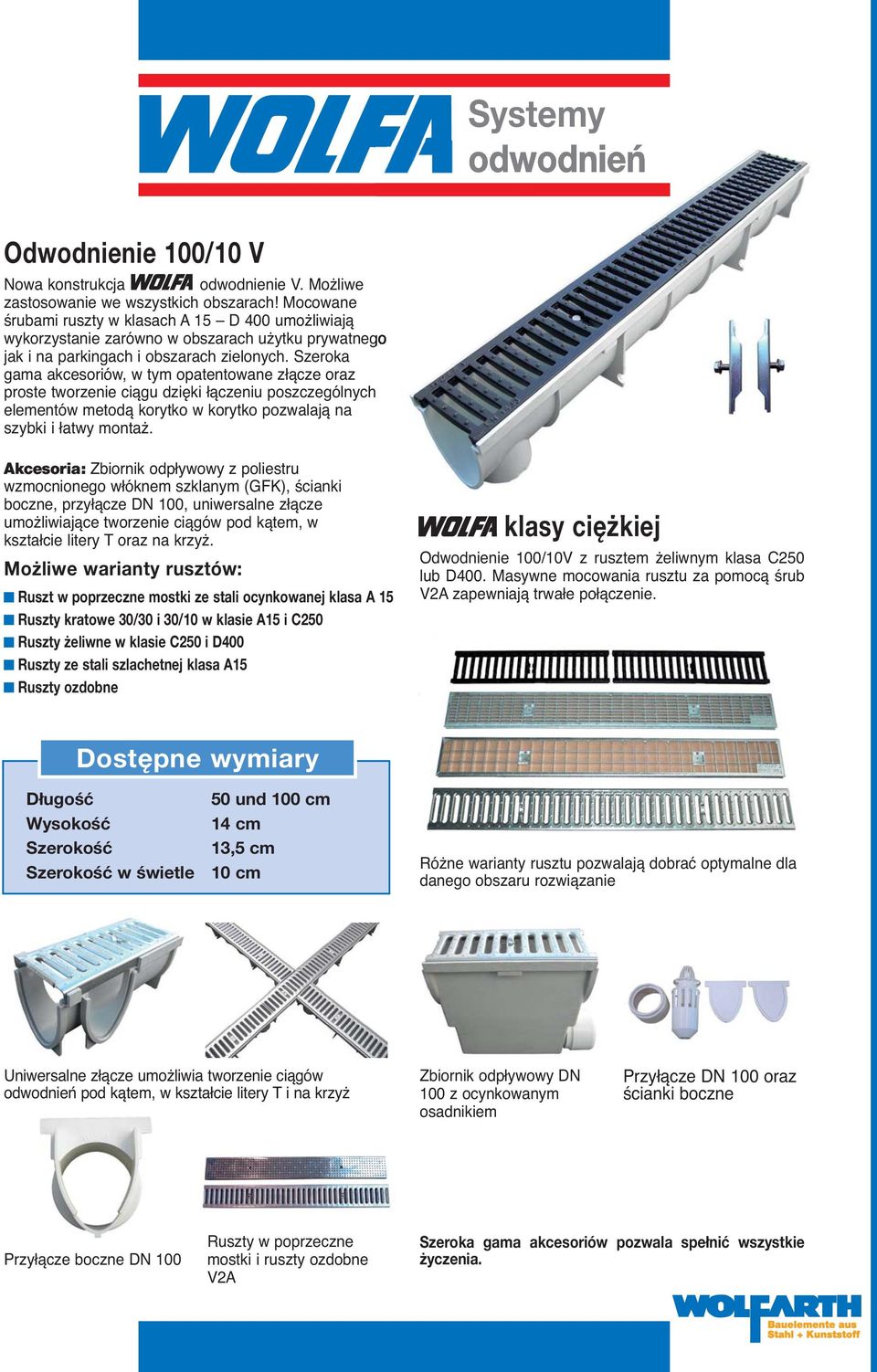

5 Systemy Odwodnienie 100/10 V Nowa konstrukcja odwodnienie V. Możliwe zastosowanie we wszystkich obszarach! Mocowane śrubami ruszty w klasach A 15 D 400 umożliwiają wykorzystanie zarówno w obszarach użytku prywatnego jak i na parkingach i obszarach zielonych. Szeroka gama akcesoriów, w tym opatentowane złącze oraz proste tworzenie ciągu dzięki łączeniu poszczególnych elementów metodą korytko w korytko pozwalają na szybki i łatwy montaż. Akcesoria: Zbiornik odpływowy z poliestru wzmocnionego włóknem szklanym (GFK), ścianki boczne, przyłącze DN 100, uniwersalne złącze umożliwiające tworzenie ciągów pod kątem, w kształcie litery T oraz na krzyż. Możliwe warianty rusztów: Ruszt w poprzeczne mostki ze stali ocynkowanej klasa A 15 Ruszty kratowe 30/30 i 30/10 w klasie A15 i C250 Ruszty żeliwne w klasie C250 i D400 Ruszty ze stali szlachetnej klasa A15 Ruszty ozdobne klasy ciężkiej Odwodnienie 100/10V z rusztem żeliwnym klasa C250 lub D400. Masywne mocowania rusztu za pomocą śrub V2A zapewniają trwałe połączenie. Długość Wysokość Szerokość Szerokość w świetle 50 und 100 cm 14 cm 13,5 cm 10 cm Różne warianty rusztu pozwalają dobrać optymalne dla danego obszaru rozwiązanie Uniwersalne złącze umożliwia tworzenie ciągów pod kątem, w kształcie litery T i na krzyż Zbiornik odpływowy DN 100 z ocynkowanym osadnikiem Przyłącze DN 100 oraz ścianki boczne Przyłącze boczne DN 100 Ruszty w poprzeczne mostki i ruszty ozdobne V2A Szeroka gama akcesoriów pozwala spełnić wszystkie życzenia.

6 Odwodnienie liniowe 100/10 L Z przyśrubowanym od góry rusztem w poprzeczne mostki DIN klasa A Długość 50 i 100 cm Wysokość 14 cm Szerokość 13,5 cm Szerokość w świetle 10 cm Przyłącze od dołu lub z boku DN 100 Odwodnienie liniowe 100/15 X Z rusztem 30/10 DIN klasa A lub klasa B Z rusztem 30/30 DIN klasa A lub klasa B Systemy Odwodnienie liniowe 100/10L produkowane jest od ponad 25 lat w niemal niezmienionej formie i jest najbardziej klasycznym rozwiązaniem wśród. Korytko odwodnienia wykonane jest z poliestru wzmocnionego włóknem szklanym i wyróżnia się mocowanym śrubowo od góry rusztem w poprzeczne mostki. Stalowy ruszt chroni przy tym krawędzie korytka przed uszkodzeniem. Akcesoria: Zbiornik odpływowy z poliestruwzmocnionego włóknem szklanym GFK, ścianki boczne, przyłącze DN 100 w wersji umożliwiającej podłączenie do kanalizacji z dołu i z boku. Sprawdzone w praktyce: W między czasie wiele setek tysięcy metrów 100/10L zostało zamontowanych na całym świecie. Wielkowymiarowe odwodnienie z poliestru wzmocnionego włóknem szklanym (GFK) o szerokości w świetle 150 mm umożliwia odprowadzenie dużych ilości wody. Odwodnienie 100/15X jest seryjnie wyposażone w przyłącze DN 125 z możliwością podłączenia do kanalizacji od dołu. Odwodnienie dostępne jest z rusztem 30/30 lub 30/10 w klasach A lub B. Akcesoria: Przyłącze DN 125 z możliwością podłączenia do kanalizacji od dołu z sitkiem i syfonem oraz przyłączem bocznym 125. Długość 50 und 100 cm Wysokość 19 cm Szerokość 20 cm Szerokość w świetle 15 cm Przyłącze od dołu lub z boku DN 125

7 Studzienka odpływowa Studzienka odpływowa Wprowadzona na rynek studzienka odpływowa wykonana jest z przyszłościowego materiału, jakim jest poliester wzmocniony włóknem szklanym (GFK). Wyższość tego systemu wobec tradycyjnych rozwiązań z polimerbetonu lub betonu jest oczywista i niesie za sobą szereg zalet: Poliester wzmocniony włóknem szklanym (GFK) Niewielka waga, łatwy montaż i użytkowanie Ekstremalna stabilność i odporność na pęknięcia Odporność na mróz, rdzę, olej i gnojowicę Głatka, wolna od porów i łatwa do czyszczenia powierzchnia Szybki i łatwy montaż Przystępna cena i oszczędność kosztów Studzienka odpływowa ze wzmocnionym rusztem kratowym 30/10 klasa B Dane techniczne -studzienka odpływowa Z poliestru wzmocnionego włóknem szklanym (GFK), osadnik cynkowany ogniowo i przyłącze o średnicy DN 100. Długość x Szerokość x Głębokość w cm: 30x30x35 dostępne z rusztem kratowym 30/10 w klasie B Cynkowany ogniowo osadnik i przyłącze DN 100 Studzienka odpływowa, Odporna na pęknięcia i wyjątkowo stabilna

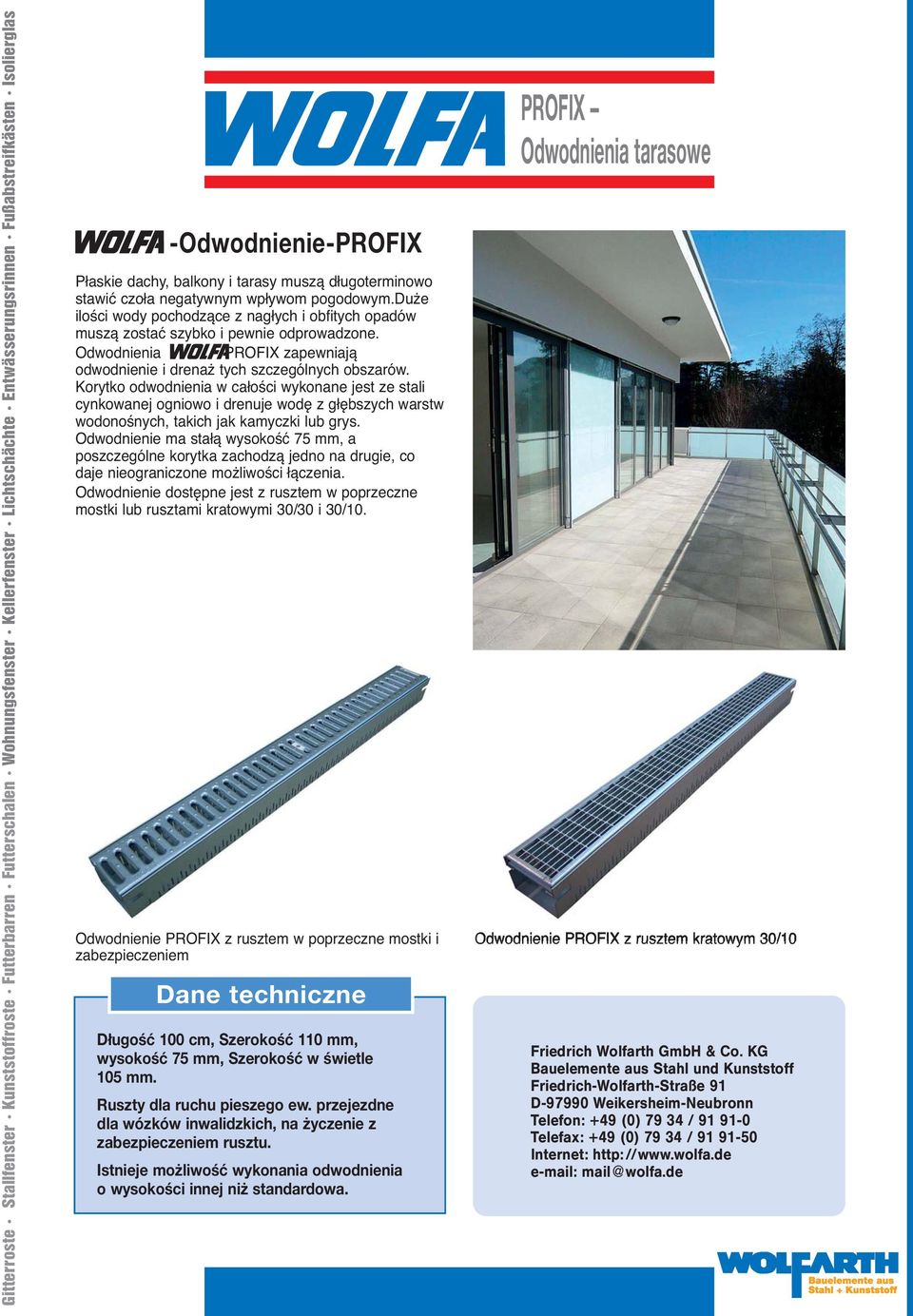

8 -Odwodnienie-PROFIX Płaskie dachy, balkony i tarasy muszą długoterminowo stawić czoła negatywnym wpływom pogodowym.duże ilości wody pochodzące z nagłych i obfitych opadów muszą zostać szybko i pewnie odprowadzone. Odwodnienia -PROFIX zapewniają odwodnienie i drenaż tych szczególnych obszarów. Korytko odwodnienia w całości wykonane jest ze stali cynkowanej ogniowo i drenuje wodę z głębszych warstw wodonośnych, takich jak kamyczki lub grys. Odwodnienie ma stałą wysokość 75 mm, a poszczególne korytka zachodzą jedno na drugie, co daje nieograniczone możliwości łączenia. Odwodnienie dostępne jest z rusztem w poprzeczne mostki lub rusztami kratowymi 30/30 i 30/10. Odwodnienie PROFIX z rusztem w poprzeczne mostki i zabezpieczeniem Dane techniczne Długość 100 cm, Szerokość 110 mm, wysokość 75 mm, Szerokość w świetle 105 mm. Ruszty dla ruchu pieszego ew. przejezdne dla wózków inwalidzkich, na życzenie z zabezpieczeniem rusztu. Istnieje możliwość wykonania odwodnienia o wysokości innej niż standardowa. PROFIX Odwodnienia tarasowe Odwodnienie PROFIX z rusztem kratowym 30/10 Friedrich Wolfarth GmbH & Co. KG Bauelemente aus Stahl und Kunststoff Friedrich-Wolfarth-Straße 91 D Weikersheim-Neubronn Telefon: +49 (0) / Telefax: +49 (0) / Internet: http: // mail@wolfa.de
