3 «Technologia służy ludziom, ale tylko wtedy, gdy chroni również środowisko» Już od lat BG Graspointner jest zaangażowany w inwestowanie w przyjazne dla środowiska procesy produkcyjne i w zrównoważone produkty Ponieważ wydawało nam się to naturalnym, aby przyczynić się do utrzymania zdrowej natury, nie rozgłaszaliśmy tego szczególnie na zewnątrz Teraz wygląda to inaczej Uznaliśmy, że jest również niezbędne, aby ochronę natury świadomie i aktywnie nagłośnić Z tego też powodu, zmienił się nasz wizerunek Nasze produkty są od tej chwili reprezentowane przez zwierzęta żyjące między innymi w okolicach Austrii Właściwie to kto mógłby lepiej wyjaśnić nasze przywiązanie do kraju i jego flory i fauny? Oprócz ochrony środowiska i zrównoważonego rozwoju, naszą misją jest produkowanie wyjątkowo dobrych produktów o doskonałych właściwościach I dokładnie to robimy poprzez: korzystanie w 100% ze źródeł energii odnawialnych; rozwój produktów, które są przyjazne dla środowiska i bezpieczne dla zdrowia naszych pracowników; stworzenie godziwych warunków i przyjemnego klimatu pracy; inwestowanie w długotrwałe badania przyjazne dla środowiska i bardzo wytrzymałe produkty high-tech, jak przykładowo nasze jedyne w swoim rodzaju korytka FILCOTEN To jest to, co nas wyróżnia i kim dzisiaj jesteśmy - czyli długotrwała innowacja. Z poważaniem, Bohdan Skórko Dyrektor Generalny 2 3

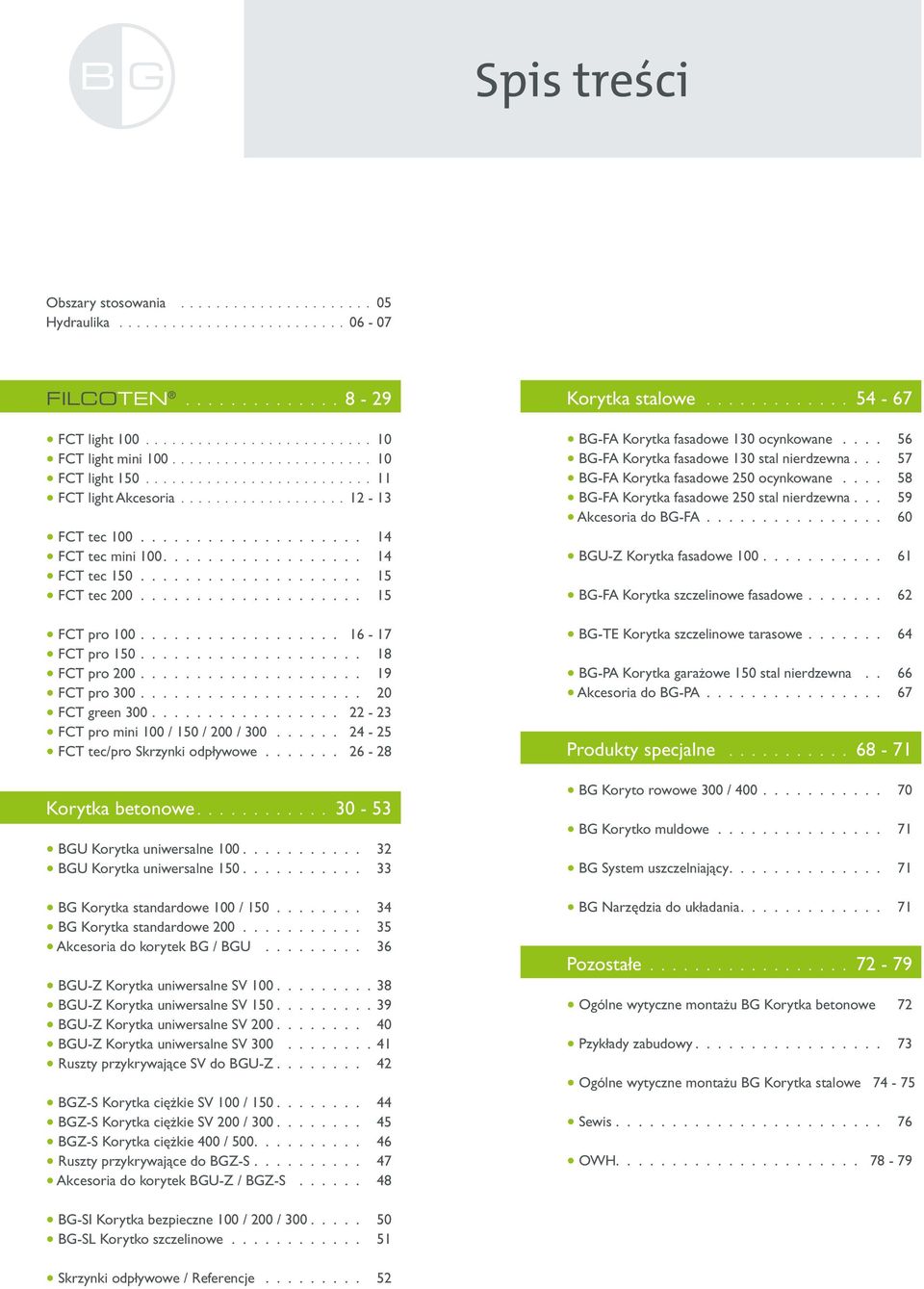

4 Spis treści Obszary stosowania 05 Hydraulika FILCOTEN 8-29 FCT light FCT light mini FCT light FCT light Akcesoria FCT tec FCT tec mini FCT tec FCT tec FCT pro FCT pro FCT pro FCT pro FCT green FCT pro mini 100 / 150 / 200 / FCT tec/pro Skrzynki odpływowe Korytka betonowe BGU Korytka uniwersalne BGU Korytka uniwersalne BG Korytka standardowe 100 / BG Korytka standardowe Akcesoria do korytek BG / BGU 36 BGU-Z Korytka uniwersalne SV BGU-Z Korytka uniwersalne SV BGU-Z Korytka uniwersalne SV BGU-Z Korytka uniwersalne SV Ruszty przykrywające SV do BGU-Z 42 BGZ-S Korytka ciężkie SV 100 / BGZ-S Korytka ciężkie SV 200 / BGZ-S Korytka ciężkie 400 / Ruszty przykrywające do BGZ-S 47 Akcesoria do korytek BGU-Z / BGZ-S 48 Korytka stalowe BG-FA Korytka fasadowe 130 ocynkowane 56 BG-FA Korytka fasadowe 130 stal nierdzewna BG-FA Korytka fasadowe 250 ocynkowane 58 BG-FA Korytka fasadowe 250 stal nierdzewna Akcesoria do BG-FA 60 BGU-Z Korytka fasadowe BG-FA Korytka szczelinowe fasadowe 62 BG-TE Korytka szczelinowe tarasowe 64 BG-PA Korytka garażowe 150 stal nierdzewna 66 Akcesoria do BG-PA 67 Produkty specjalne BG Koryto rowowe 300 / BG Korytko muldowe 71 BG System uszczelniający 71 BG Narzędzia do układania 71 Pozostałe Ogólne wytyczne montażu BG Korytka betonowe 72 Pzykłady zabudowy 73 Ogólne wytyczne montażu BG Korytka stalowe Sewis 76 OWH BG-SI Korytka bezpieczne 100 / 200 / BG-SL Korytko szczelinowe 51 Skrzynki odpływowe / Referencje 52

5 Hydraulika Obszary stosowania / hydraulika Klasa obciążenia Obszary stosowania wg EN 1433 Typ korytka A 15 Obciążenie próbne 15 kn Obszary ruchu, które mogą być używane wyłącznie przez pieszych i rowerzystów a także porównywalne powierzchnie, takie jak np. obszary zielone. FILCOTEN light & tec BGU BG Korytka standardowe BG-FA BG-TE 64 B 125 Obciążenie próbne 125 kn Chodniki, strefy ruchu pieszego i porównywalne nawierzchnie, parkingi samochodów osobowych i parkingi wielopoziomowe. FILCOTEN light, tec & pro BGU BG Korytka standardowe BGU-Z BG-PA C 250 Obciążenie próbne 250 kn Obszary przykrawężnikowe ulic, chodniki, pobocza dróg i powierzchnie parkingowe samochodów osobowych. FILCOTEN light, tec & pro BGU BG Korytka standardowe BGU-Z BG-PA D 400 Obciążenie próbne 400 kn E 600 Obciążenie próbne 600 kn Jezdnie ulic (także ciągi piesze), boczne odcinki dróg, powierzchnie parkingowe i porównywalne utwardzone nawierzchnie ruchu. Niepubliczne powierzchnie ruchu narażone na wysokie obciążenie kołowe, np. obszary komunikacyjne na terenach przemysłowych. FILCOTEN pro BGU-Z BGZ-S BG-PA FILCOTEN pro BGU-Z BGZ-S BG-SI 50 BG-SL 51 BG-PA Obszary specjalne narażone na bardzo wysokie obciążenie kołowe, np. powierzchnie kołowania i postoju w portach lotniczych. BGZ-S BG-SI 50 F 900 Obciążenie próbne 900 kn 4 5

6 BG Hydraulika Typ korytka: do klasy C 250 kn FCT light mini 100 FCT tec mini 100 Korytka niskie FCT pro mini 100 FCT pro mini 150 do klasy E 600 kn FCT pro mini 200 FCT pro mini 300 Wysokość : 55 mm 80 mm 60 mm 80 mm 100 mm 120 mm 170 mm 100 mm 120 mm 200 mm 120 mm Pojemność (l/m) 3,5 4,0 2,3 4,0 8,3 11,3 17,2 11,0 14,9 28,7 19,5 Qmax (l/s) 0,6 0,8 0,3 0,8 2,2 3,6 6,2 3,0 5,0 11,7 6,0 Opad (l/s ha) maksymalny dopuszczalny obszar (m 2 ) Korytka stalowe dla ruchu pieszego i przejezdne dla wózków inwalidzkich do klasy D 400 kn Typ korytka: BG-FA RB 130 BG-FA RB 250 BG-PA 150 Wysokość: 55 mm 75 mm 140 mm 55 mm 90 mm 55 mm Pojemność (l/m) 4,5 6,7 16,5 8,5 17,5 4,5 Qmax (l/s) 0,8 1,8 6,5 1,7 5,5 0,7 Opad (l/s ha) maksymalny dopuszcvzalny obszar (m 2 ) UWAGA: Obliczenia bazują na odcinku o długości 10 mb i wolnym odpływie, podanym dla typu korytka. Przy korytkach garażowych, z powodu ich niskiej wysokości budowlanej występuje bardzo płaskie lustro wody, które pozwala na niewielką wydajność odwadniania. Dlatego też korytka garażowe stosowane są w pierwszej kolejności jako korytka do zgromadzenia i odparowania wody (decydująca jest pojemność). Możemy również na życzenie sporządzić dokładne, dopasowane do miejscowych warunków, obliczenia hydrauliczne. Korytka bez krawędzi do klasy C 250 kn Typ korytka: FCT light 100 FCT light 150 BGU 100 BGU 150 BG 100 BG 150 BG 200 Wysokość: Pojemność (l/m) 8,3 13,3 16,8 8,6 13,6 18,8 26,3 6,4 21,0 17,8 25,3 27,7 47,7 Qmax (l/s) 1,8 4,5 5,9 2,5 5,2 7,7 13,1 1,6 7,2 6,9 12,1 12,2 28,7 Opad (l/s ha) maksymalny dopuszczalny obszar (m 2 ) UWAGA: Obliczenia bazują na odcinku o długości 20 mb i wolnym odpływie, podanym dla typu korytka. Możemy również na życzenie sporządzić dokładne, dopasowane do miejscowych warunków, obliczenia hydrauliczne.

7 Typ korytka: FCT tec 100 do klasy C 250 kn FILCOTEN - Korytka z krawędzią FCT tec 150 FCT tec 200 FCT pro 100 FCT pro 150 do klasy E 600 kn FCT pro 200 FCT pro 300 Wysokość: BH = Pojemność (l/m) 8,9 13,9 19,8 25,1 8,3 12,5 20,4 26,5 35,7 43,7 72,8 95,9 Qmax (l/s) 2,7 5,5 8,4 10,8 2,6 5,3 10,0 15,5 21,0 30,0 51,0 80,0 Opad (l/s ha) maksymalny dopuszczalny obszar (m 2 ) Typ korytka: BGU-Z SV 100 Korytka betonowe z krawędzią do klasy E 600 kn BGU-Z SV 150 BGU-Z SV 200 Wysokość: Pojemność (l/m) 8,9 13,9 18,9 18,8 26,3 33,0 43,0 60,0 BGU-Z SV 300 Qmax (l/s) 2,7 5,5 9,0 7,7 13,1 16,6 25,0 35,6 Opad (l/s ha) maksymalny dopuszczalny obszar (m 2 ) Korytka ciężkie do klasy F 900 kn Typ korytka: BGZ-S SV 100 BGZ-S SV 150 BGZ-S SV 200 BGZ-S SV 300 BGZ-S 400 BGZ-S 500 Wysokość: BH= Pojemność (l/m) 8,9 13,9 18,9 20,0 27,5 35,0 35,7 45,7 55,7 80,3 122,7 138,0 210,0 Qmax (l/s) 2,7 5,5 9,0 8,4 13,8 20,2 18,2 26,8 36,5 53,3 111,5 110,0 191,0 Opad (l/s ha) maksymalny dopuszczalny obszar (m 2 ) UWAGA: Obliczenia bazują na odcinku o długości 20 mb i wolnym odpływie, podanym dla typu korytka. Możemy również na życzenie sporządzić dokładne, dopasowane do miejscowych warunków, obliczenia hydrauliczne. 6 7

8 Innowacyjne aż po ostatnie włókno. Jakie cechy powinno mieć korytko odwadniające? Właściwie takie same, jakie ma europejskie zwierzę - jeleń: Jako okazałe zwierzę powinno być mocne i wytrzymałe, a jednocześnie estetyczne i dopasowujące się Tak jak jeleń, kanał odwadniający powinien również być w harmonii ze środowiskiem naturalnym FILCOTEN z firmy BG łączy w sobie wszystkie te cechy w jeden unikalny system korytek odwadniających

9 FILCOTEN : 8-29 Korytka betonowe: Korytka stalowe: Produkty specjalne: Wytyczne montażu: FILCOTEN light do klasy C strona FILCOTEN tec do klasy C strona Więcej informacji: hydrobg pl/czym_jest_ filcoten html FILCOTEN pro do klasy E strona Dzięki betonowi wzmocnionemu włóknami korytka FILCOTEN są niezwykle wytrzymałe, funkcjonalne a zarazem lekkie obciążenie do klasy E600 według EN 1433 (przejezdne dla poj ciężarowych i wózków widłowych) odporne na mróz, wykwity solne i promienie UV stabilne i odporne na uderzenia - długa żywotność duża wytrzymałość na zginanie mały ciężar, łatwiejszy transport i prosty montaż gładkie powierzchnie wewnętrzne zapewniają najlepsze właściwości przepływu Dzięki innowacyjnemu procesowi produkcyjnemu i nowoczesnym materiałom są one długotrwale skierowane w przyszłość: przyjazne dla zasobów naturalnych poprzez wykorzystanie przy produkcji 100% energii odnawialnej podlega recyklingowi i są ekologicznie nieszkodliwe poprzez unikalną mieszankę materiałów składowych FILCOTEN i dzięki innowacyjnemu procesowi produkcyjnemu ekologicznie wartościowe dzięki redukcji surowców i wagi do 70% sprawdzone i rekomendowane przez Intytut Baubiologie w Rosenheim (IBR) kieszenie kotwiące zapewniają dobre połączenie z obudową betonową 8 9

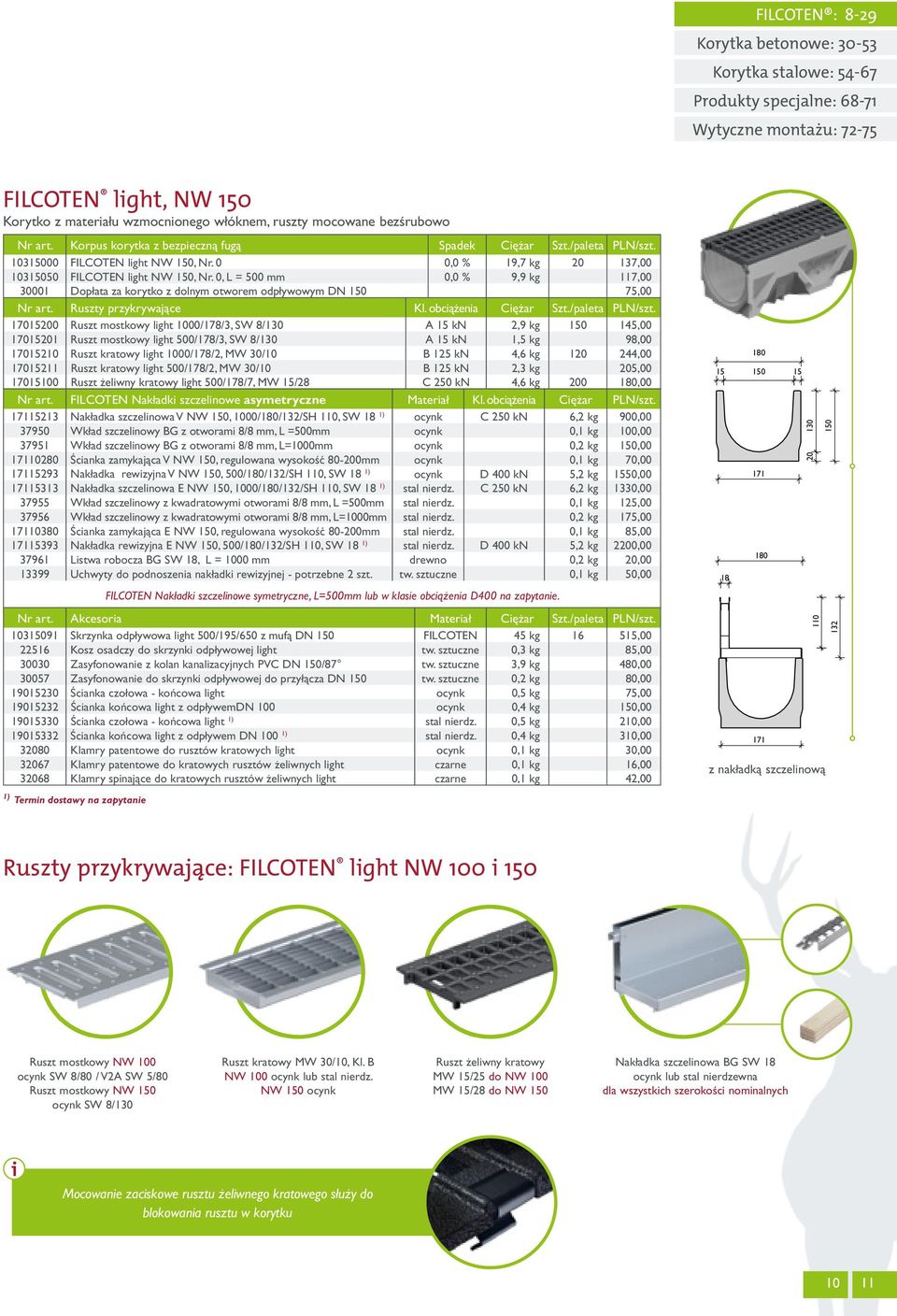

10 light nowy design light 100/0 light 100/ z nakładką szczelinową 13 FILCOTEN light, NW 100 Korytko z materiału wzmocnionego włóknem, ruszty mocowane bezśrubowo FILCOTEN light NW 100, Nr 0 0,0 % 10,7 kg 30 97, FILCOTEN light NW 100, Nr 0, L = 500 mm 0,0 % 5,4 kg 85, FILCOTEN light NW 100, Nr 5-0 0,0 % 13,4 kg , FILCOTEN light NW 100, Nr ,0 % 16,0 kg , Dopłata za korytko z dolnym otworem odpływowym DN100 50, FILCOTEN light NW 100, Nr 1 - Nr 10 0,5 % 11,1-15,5 kg ,00 Nr art Ruszty przykrywające Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt mostkowy light 1000/124/2, SW 8/80 A 15 kn 1,6 kg , Ruszt mostkowy light 500/124/2, SW 8/80 A 15 kn 0,8 kg 85, Ruszt mostkowy light 1000/124/2, SW 5/80, stal nierdz 1) A 15 kn 1,6 kg , Ruszt mostkowy light 500/124/2, SW 5/80, stal nierdz 1) A 15 kn 0,8 kg 280, Ruszt kratowy light 1000/124/2, MW 30/10 B 125 kn 2,6 kg , Ruszt kratowy light 500/124/2, MW 30/10 B 125 kn 1,3 kg 140, Ruszt kratowy light 1000/124/2, MW 30/10, stal nierdz 1) B 125 kn 2,6 kg , Ruszt kratowy light 500/124/2, MW 30/10, stal nierdz 1) B 125 kn 1,3 kg 570, Ruszt żeliwny kratowy light 500/124/5, MW 15/25 C 250 kn 2,6 kg , Ruszt żeliwny kratowy light 500/124/5, MW 15/25, z powłoką KTL C 250 kn 2,6 kg ,00 Nr art FILCOTEN Nakładki szczelinowe asymetryczne Materiał Kl obciążenia Ciężar PLN/szt Nakładka szczelinowa V NW 100, 1000/124/132/SH 110, SW 18 ocynk A 15 kn 3,8 kg 750, Nakładka szczelinowa V NW 100, 1000/124/132/SH 110, SW 18 ocynk C 250 kn 5,7 kg 800, Wkład szczelinowy BG z otworami 8/8 mm, L=500mm ocynk 0,1 kg 100, Wkład szczelinowy BG z 8/8 mm, L=1000mm ocynk 0,2 kg 150, Ścianka czołowa V NW 100, regulowana wysokość mm ocynk 0,1 kg 70, Nakładka rewizyjna V NW 100, 500/124/132/SH 110, SW 18 ocynk D 400 kn 4,5 kg 1280, Nakładka szczelinowa E NW 100, 1000/124/132/SH 110, SW 18 stal nierdz A 15 kn 3,8 kg 1150, Nakładka szczelinowa E NW 100, 1000/124/132/SH 110, SW 18 stal nierdz C 250 kn 5,7 kg 1370, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, L=500mm stal nierdz 0,1 kg 125, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, L=1000mm stal nierdz 0,2 kg 175, Ścianka czołowa E NW 100, regulowana wysokość mm stal nierdz 0,1 kg 85, Nakładka rewizyjna E NW 100, 50 0/124/132/SH 110, SW 18 stal nierdz D 400 kn 4,5 kg 1870, Listwa robocza BG SW 18, L = 1000 mm drewno 0,2 kg 20, Uchwyty do podnoszenia nakładki rewizyjnej - potrzebne 2 szt tw sztuczne 0,1 kg 50, FILCOTEN Nakładki szczelinowe symetryczne, L=500mm lub w klasie obciążenia D400 na zapytanie. Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Skrzynka odpływowa light 500/140/500 z mufą DN100 FILCOTEN 24,9 kg , Kosz osadczy do skrzynki odpływowej light tw sztuczne 0,2 kg 60, Zasyfonowanie do skrzynki odpływowej do przyłącza DN 100 tw sztuczne 0,1 kg 50, Zasyfonowanie odpływu pionowego DN 100 tw sztuczne 0,2 kg 80, Ścianka pełna p/k light ocynk 0,3 kg 52, Ścianka końcowa light z odpływem DN 100 ocynk 0,4 kg 120, Ścianka pełna p/k light 1) stal nierdz 0,3 kg 120, Ścianka końcowa light z odpływem DN 100 1) stal nierdz 0,4 kg 300, Klamry patentowe do rusztów kratowych light ocynk 0,1 kg 30, Klamry patentowe do kratowych rusztów żeliwnych light czarne 0,1 kg 16, Klamry spinające do kratowych rusztów żeliwnych light czarne 0,1 kg 42,00 FILCOTEN light mini, NW 100 Korytko z materiału wzmocnionego włóknem z wyjątkowo niską wysokością budowlaną FILCOTEN light mini NW 100, H = 55 mm 0,0 % 7,7 kg 70 80, Dopłata za korytko z dolnym otworem odpływowym DN100 50,00 Nr art Ruszty przykrywające Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszty i nakładki szczelinowe patrz FILCOTEN light NW 100 Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Ścianka pełna p/k light mini ocynk 0,1 kg 48, Ścianka pełna p/k light mini 1) stal nierdz 0,1 kg 80, Klamry patentowe do rusztów kratowych light ocynk 0,1 kg 30, Klamry patentowe do kratowych rusztów żeliwnych light czarne 0,1 kg 16, Klamry spinające do kratowych rusztów żeliwnych light czarne 0,1 kg 42,00 1) Termin dostawy na zapytanie

11 FILCOTEN : 8-29 Korytka betonowe: Korytka stalowe: Produkty specjalne: Wytyczne montażu: FILCOTEN light, NW 150 Korytko z materiału wzmocnionego włóknem, ruszty mocowane bezśrubowo FILCOTEN light NW 150, Nr 0 0,0 % 19,7 kg , FILCOTEN light NW 150, Nr 0, L = 500 mm 0,0 % 9,9 kg 117, Dopłata za korytko z dolnym otworem odpływowym DN ,00 Nr art Ruszty przykrywające Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt mostkowy light 1000/178/3, SW 8/130 A 15 kn 2,9 kg , Ruszt mostkowy light 500/178/3, SW 8/130 A 15 kn 1,5 kg 98, Ruszt kratowy light 1000/178/2, MW 30/10 B 125 kn 4,6 kg , Ruszt kratowy light 500/178/2, MW 30/10 B 125 kn 2,3 kg 205, Ruszt żeliwny kratowy light 500/178/7, MW 15/28 C 250 kn 4,6 kg ,00 Nr art FILCOTEN Nakładki szczelinowe asymetryczne Materiał Kl obciążenia Ciężar PLN/szt Nakładka szczelinowa V NW 150, 1000/180/132/SH 110, SW 18 1) ocynk C 250 kn 6,2 kg 900, Wkład szczelinowy BG z otworami 8/8 mm, L =500mm ocynk 0,1 kg 100, Wkład szczelinowy BG z otworami 8/8 mm, L=1000mm ocynk 0,2 kg 150, Ścianka zamykająca V NW 150, regulowana wysokość mm ocynk 0,1 kg 70, Nakładka rewizyjna V NW 150, 500/180/132/SH 110, SW 18 1) ocynk D 400 kn 5,2 kg 1550, Nakładka szczelinowa E NW 150, 1000/180/132/SH 110, SW 18 1) stal nierdz C 250 kn 6,2 kg 1330, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, L =500mm stal nierdz 0,1 kg 125, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, L=1000mm stal nierdz 0,2 kg 175, Ścianka zamykająca E NW 150, regulowana wysokość mm stal nierdz 0,1 kg 85, Nakładka rewizyjna E NW 150, 500/180/132/SH 110, SW 18 1) stal nierdz D 400 kn 5,2 kg 2200, Listwa robocza BG SW 18, L = 1000 mm drewno 0,2 kg 20, Uchwyty do podnoszenia nakładki rewizyjnej - potrzebne 2 szt tw sztuczne 0,1 kg 50, FILCOTEN Nakładki szczelinowe symetryczne, L=500mm lub w klasie obciążenia D400 na zapytanie. Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Skrzynka odpływowa light 500/195/650 z mufą DN 150 FILCOTEN 45 kg , Kosz osadczy do skrzynki odpływowej light tw sztuczne 0,3 kg 85, Zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 tw sztuczne 3,9 kg 480, Zasyfonowanie do skrzynki odpływowej do przyłącza DN 150 tw sztuczne 0,2 kg 80, Ścianka czołowa - końcowa light ocynk 0,5 kg 75, Ścianka końcowa light z odpływemdn 100 ocynk 0,4 kg 150, Ścianka czołowa - końcowa light 1) stal nierdz 0,5 kg 210, Ścianka końcowa light z odpływem DN 100 1) stal nierdz 0,4 kg 310, Klamry patentowe do rusztów kratowych light ocynk 0,1 kg 30, Klamry patentowe do kratowych rusztów żeliwnych light czarne 0,1 kg 16, Klamry spinające do kratowych rusztów żeliwnych light czarne 0,1 kg 42, z nakładką szczelinową 1) Termin dostawy na zapytanie Ruszty przykrywające: FILCOTEN light NW 100 i 150 Ruszt mostkowy NW 100 ocynk SW 8/80 / V2A SW 5/80 Ruszt mostkowy NW 150 ocynk SW 8/130 Ruszt kratowy MW 30/10, Kl B NW 100 ocynk lub stal nierdz NW 150 ocynk Ruszt żeliwny kratowy MW 15/25 do NW 100 MW 15/28 do NW 150 Nakładka szczelinowa BG SW 18 ocynk lub stal nierdzewna dla wszystkich szerokości nominalnych i Mocowanie zaciskowe rusztu żeliwnego kratowego służy do blokowania rusztu w korytku 10 11

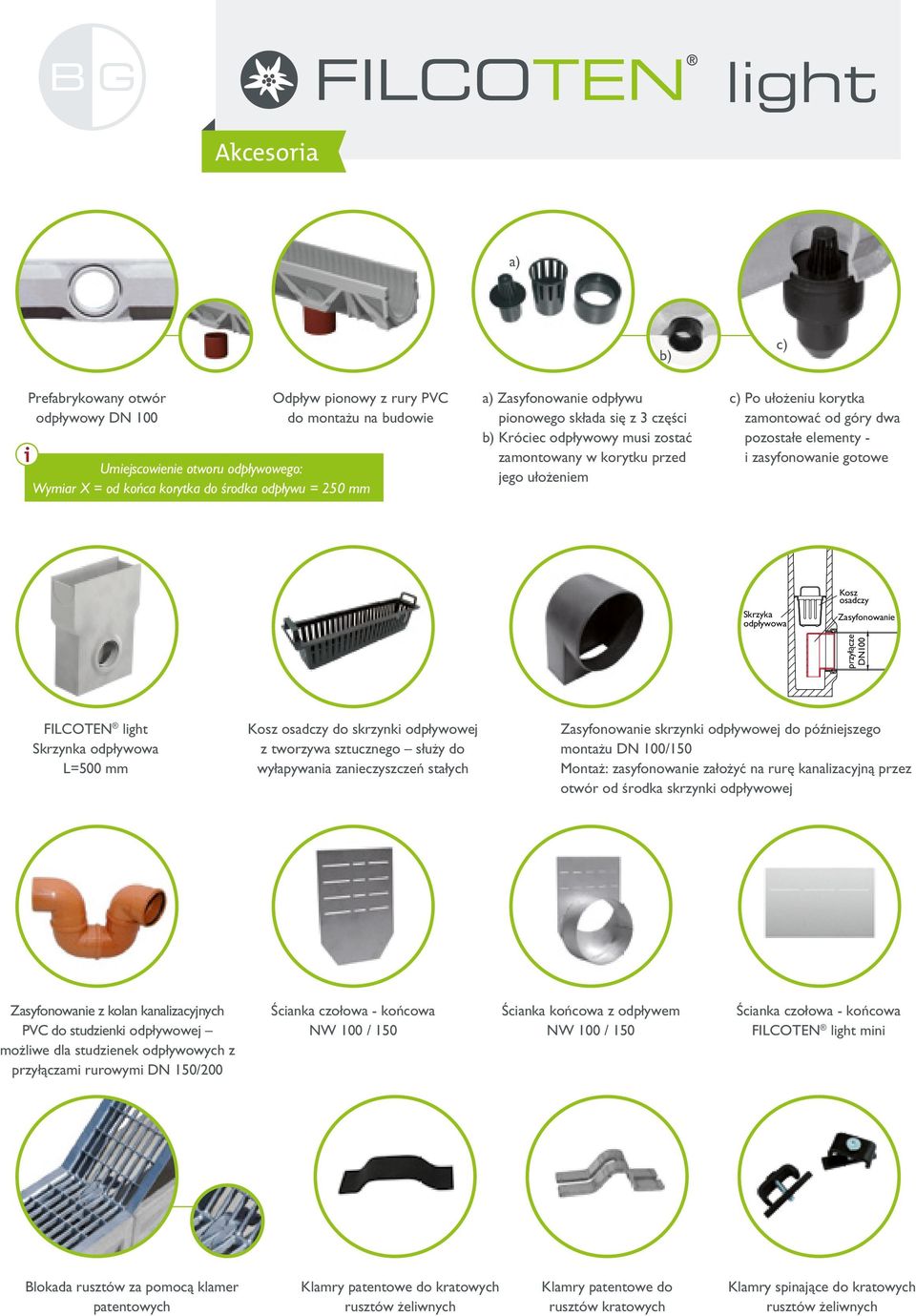

12 light Akcesoria a) b) c) i Prefabrykowany otwór odpływowy DN 100 Odpływ pionowy z rury PVC do montażu na budowie Umiejscowienie otworu odpływowego: Wymiar X = od końca korytka do środka odpływu = 250 mm a) Zasyfonowanie odpływu pionowego składa się z 3 części b) Króciec odpływowy musi zostać zamontowany w korytku przed jego ułożeniem c) Po ułożeniu korytka zamontować od góry dwa pozostałe elementy - i zasyfonowanie gotowe Skrzyka odpływowa Kosz osadczy Zasyfonowanie przyłącze DN100 FILCOTEN light Skrzynka odpływowa L=500 mm Kosz osadczy do skrzynki odpływowej z tworzywa sztucznego służy do wyłapywania zanieczyszczeń stałych Zasyfonowanie skrzynki odpływowej do późniejszego montażu DN 100/150 Montaż: zasyfonowanie założyć na rurę kanalizacyjną przez otwór od środka skrzynki odpływowej Zasyfonowanie z kolan kanalizacyjnych PVC do studzienki odpływowej możliwe dla studzienek odpływowych z przyłączami rurowymi DN 150/200 Ścianka czołowa - końcowa NW 100 / 150 Ścianka końcowa z odpływem NW 100 / 150 Ścianka czołowa - końcowa FILCOTEN light mini Blokada rusztów za pomocą klamer patentowych Klamry patentowe do kratowych rusztów żeliwnych Klamry patentowe do rusztów kratowych Klamry spinające do kratowych rusztów żeliwnych

13 FILCOTEN : 8-29 Korytka betonowe: Korytka stalowe: Produkty specjalne: Wytyczne montażu: Referencje FILCOTEN Nakładki szczelinowe Nakładki szczelinowe znajdują zastosowanie, szczególnie przy wymagających architektonicznie powierzchniach, na których odwodnienie i wygląd odgrywa również dużą rolę Dzięki wąskiej szczelinie o szerokości 18 mm, idealnie wtapia się w strukturę powierzchni Przez cały okres zabudowy listwa robocza powinna pozostać w szczelinie nakładki, ponieważ zapobiega jej deformacji i zanieczyszczenia systemu podczas montażu Studzienki rewizyjne są zintegrowane z linią kanału, dzięki czemu wygląd szczeliny wlotowej nie jest zakłócony W celu czyszczenia można łatwo i szybko za pomocą uchwytów podnieść wewnętrzną część skrzynki rewizyjnej 12 13

14 tec nowy design z krawędzią ze stali ocynkowanej FILCOTEN tec z krawędzią ocynkowaną, NW 100 Korytko z materiału wzmocnionego włóknem z krawędzią ze stali ocynkowanej do klasy C FILCOTEN tec V NW 100, Nr 0 0,0 % 13,0 kg , FILCOTEN tec V NW 100, Nr 0, L = 500 mm 0,0 % 6,6 kg 185, FILCOTEN tec V NW 100, Nr 5-0 0,0 % 16,1 kg , FILCOTEN tec V NW 100, Nr ,0 % 18,7 kg , Dopłata za korytko z dolnym otworem odpływowym DN100 50, FILCOTEN tec V NW 100, Nr 1 do Nr 10 0,5 % 13,4-18,5 kg ,00 Nr 130art Ruszty przykrywające z zatrzaskowym mocowaniem fix Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt mostkowy 1000/122/20, SW 8/80 2) A 15 kn 1,5 kg , Ruszt mostkowy 500/122/20, SW 8/80 2) A 15 kn 0,8 kg 81, Ruszt mostkowy 1000/122/20, SW 8/80 1+2) C 250 kn 4,5 kg , Ruszt mostkowy 500/122/20, SW 8/80 1+2) C 250 kn 2,2 kg 230, Ruszt dziurkowany 1000/122/20, Ø 6,0 mm A 15 kn 1,9 kg , Ruszt dziurkowany 500/122/20, Ø 6,0 mm A 15 kn 1,0 kg 280, Ruszt dziurkowany 1000/122/20, Ø 6,0 mm 1) C 250 kn 3,3 kg , Ruszt dziurkowany 500/122/20, Ø 6,0 mm 1) C 250 kn 1,7 kg 290, Ruszt kratowy 1000/122/20, MW 30/10 B 125 kn 2,8 kg , Ruszt kratowy 500/122/20, MW 30/10 B 125 kn 1,4 kg 220, Ruszt kratowy 1000/122/20, MW 30/10 C 250 kn 3,3 kg , Ruszt kratowy 500/122/20, MW 30/10 C 250 kn 1,6 kg 240, Ruszt tworzywowy COMBee 500/123/20, Ø 7,3 mm C 250 kn 1,1 kg , Ruszt żeliwny prętowy 500/122/20, MW 29/13 C 250 kn 3,2 kg , Ruszt żeliwny prętowy 500/122/20, MW 29/6, wąska szczelina SW C 250 kn 3,6 kg ,00 Ruszt design różne wykonania 1) na zapytanie Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Skrzynka odpływowa tec V 500/144/500 z mufą DN100 FILCOTEN 24 kg , Kosz osadczy do skrzynki odpływowej tw sztuczne 0,2 kg 60, Zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 tw sztuczne 3,9 kg 480, Zasyfonowanie skrzynki odpływowej do późniejszego montażu DN 100 tw sztuczne 0,1 kg 50, Zasyfonowanie odpływu pionowego DN 100 tw sztuczne 0,2 kg 80, Ścianka pełna p/k ocynk 0,3 kg 52, Ścianka końcowa z odpływem DN 100 ocynk 0,4 kg 120, ANTYWANDAL -blokada rusztu przed kradzieżą NW 100 0,1 kg 36, z krawędzią ze stali ocynkowanej FILCOTEN tec mini z krawędzią ze stali ocynkowanej, NW 100 Korytko z materiału wzmocnionego włóknem z krawędzią ze stali ocynkowanej i niską wysokością FILCOTEN tec V mini NW 100, H = 80 mm 0,0 % 9,1 kg , Dopłata za korytko z dolnym otworem odpływowym DN100 50,00 Nr art Ruszty przykrywające z zatrzaskowym mocowaniem fix Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszty patrz - FILCOTEN tec NW 100 Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Ścianka pełna p/k tec mini ocynk 0,1 kg 48,00 1) Termin dostawy na zapytanie 2) Brak możliwości stosowania blokady ANTYWANDAL

15 FILCOTEN : 8-29 Korytka betonowe: Korytka stalowe: Produkty specjalne: Wytyczne montażu: FILCOTEN tec z krawędzią ocynkowaną, NW 150 Korytko z materiału wzmocnionego włóknem z krawędzią ze stali ocynkowanej do klasy C FILCOTEN tec V NW 150, Nr 0 0,0 % 22,2 kg , FILCOTEN tec V NW 150, Nr 0, L = 500 mm 0,0 % 11,2 kg 285, Dopłata za korytko z dolnym otworem odpływowym DN ,00 Nr art Ruszty przykrywające z zatrzaskowym mocowaniem fix Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt kratowy 1000/172/20, MW 30/10 B 125 kn 4,6 kg , Ruszt kratowy 500/172/20, MW 30/10 B 125 kn 2,4 kg 390, Ruszt kratowy 1000/172/20, MW 30/10 C 250 kn 6,9 kg , Ruszt kratowy 500/172/20, MW 30/10 C 250 kn 3,6 kg 395, Ruszt żeliwny prętowy wzdłużny 500/172/20, MW 29/13 C 250 kn 4,9 kg ,00 Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Skrzynka odpływowa tec V 500/199/650 z mufą DN 150 FILCOTEN 40 kg , Kosz osadnikowy do skrzynki odpływowej tw sztuczne 0,3 kg 85, Zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 tw sztuczne 3,9 kg 480, Zasyfonowanie do skrzynki odpływowej do przyłącza DN 150 tw sztuczne 0,2 kg 80, Ścianka pełna p/k ocynk 0,5 kg 75, Ścianka końcowa z odpływem DN 150 ocynk 0,6 kg 160, ANTYWANDAL - blokada rusztu przed kradzieżą NW 150 0,1 kg 39, z krawędzią ze stali ocynkowanej 190 FILCOTEN tec z krawędzią ocynkowaną, NW 200 Korytko z materiału wzmocnionego włóknem z krawędzią ze stali ocynkowanej do klasy C FILCOTEN tec V NW 200, H = 195 mm 0,0 % 28,8 kg , FILCOTEN tec V NW 200, H = 195 mm, L = 500 mm 0,0 % 14,5 kg 325, Dopłata za korytko z dolnym otworem odpływowym DN ,00 Nr art Ruszty przykrywające z zatrzaskowym mocowaniem fix Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt dziurkowany 1000/222/20, Ø 6,0 mm C 250 kn 13,5 kg , Ruszt dziurkowany 500/222/20, Ø 6,0 mm C 250 kn 6,7 kg 850, Ruszt kratowy 1000/222/20, MW 30/10 B 125 kn 6,0 kg , Ruszt kratowy 500/222/20, MW 30/10 B 125 kn 3,1 kg 350, Ruszt kratowy 1000/222/20, MW 30/10 C 250 kn 8,8 kg , Ruszt kratowy 500/222/20, MW 30/10 C 250 kn 4,5 kg 459, Ruszt żeliwny prętowy wzdłużny 500/222/20, MW 29/13 C 250 kn 7,3 kg ,00 Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Skrzynka odpływowa tec V 500/260/650 z mufą DN 200 FILCOTEN 48 kg , Kosz osadczy do skrzynki odpływowej tw sztuczne 0,7 kg 180, Zasyfonowanie z kolan kanalizacyjnych DN 200/87 tw sztuczne 7,4 kg 850, Ścianka pełna p/k ocynk 0,8 kg 160, Ścianka końcowa z odpływem DN 150 ocynk 0,5 kg 160, ANTYWANDAL - blokada rusztu przed kradzieżą NW 200 0,1 kg 43, z krawędzią ze stali ocynkowanej Ruszty przykrywające: FILCOTEN tec NW 100, 150, 200 Ruszt mostkowy klasa A i C ocynk, SW 8/80 dla NW 100 Ruszt kratowy klasa B i C ocynk, MW 30/10, dla wszystkich NW Ruszt dziurkowany klasa A i C ocynk, Ø 6,0 mm dla NW 100 i 200 Ruszt tworzywowy COMBee Ø 7,3 mm, klasa C dla NW 100 Ruszt żeliwny prętowy MW 29/13, klasa C - dla wszystkich szerokości nominalnych MW 29/6, klasa C dla NW

16 pro / z krawędzią żeliwną FILCOTEN pro z krawędzią żeliwną, NW 100 Korytko z materiału wzmocnionego włóknem z krawędzią z żeliwa do klasy E FILCOTEN pro G NW 100, Nr 0 0,0 % 19,1 kg , FILCOTEN pro G NW 100, Nr 0, L = 500 mm 0,0 % 9,7 kg 290, FILCOTEN pro G NW 100, Nr 5-0 0,0 % 22,6 kg , FILCOTEN pro G NW 100, Nr 5-0, L = 500 mm z bocznym odpływem 0,0 % 13,5 kg 350, FILCOTEN pro G NW 100, Nr ,0 % 26,1 kg , Dopłata za korytko z dolnym otworem odpływowym DN100 50, FILCOTEN pro G NW 100, Nr 1 do Nr 10 0,5 % 19,5-25,4 kg ,00 FILCOTEN pro z krawędzią ocynkowaną, NW 100 Korytko z materiału wzmocnionego włóknem z krawędzią ze stali ocynkowanej do klasy E FILCOTEN pro V NW 100, Nr 0 0,0 % 18,3 kg , FILCOTEN pro V NW 100, Nr 0, L = 500 mm 0,0 % 9,6 kg 200, FILCOTEN pro V NW 100, Nr 5-0 0,0 % 21,6 kg , FILCOTEN pro V NW 100, Nr 5-0, L = 500 mm z bocznym odpływem 0,0 % 13,2 kg 260, FILCOTEN pro V NW 100, Nr ,0 % 24,9 kg , Dopłata za korytko z dolnym otworem odpływowym DN100 50, FILCOTEN pro V NW 100, Nr 1 do Nr 10 0,5 % 18,6-24,6 kg ,00 FILCOTEN pro z krawędzią ze stali nierdzewnej, NW 100 Korytko z materiału wzmocnionego włóknem z krawędzią ze stali nierdzewnej V2A do klasy E 1) FILCOTEN pro E NW 100, Nr 0 1) 0,0 % 18,3 kg , Dopłata za korytko z dolnym otworem odpływowym DN100 50, / z krawędzią ocynkowaną lub nierdzewną Akcesoria dla korytek z krawędzią żeliwną, ze stali, ocynkowanej i nierdzewnej Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Skrzynka odpływowa pro G 500/145/600 z mufą DN100 FILCOTEN 32,9 kg , Skrzynka odpływowa pro V 500/145/600 z mufą DN100 FILCOTEN 32,4 kg , Skrzynka odpływowa pro E 500/145/600 z mufą DN100 FILCOTEN 32,4 kg , Kosz osadczy do skrzynki odpływowej tw sztuczne 0,2 kg 60, Zasyfonowanie z kolan kanalizacyjnych DN 150/87 tw sztuczne 3,9 kg 480, Zasyfonowanie skrzynki odpływowej do późniejszego montażu DN 100 tw sztuczne 0,1 kg 50, Zasyfonowanie odpływu pionowego DN 100 tw sztuczne 0,2 kg 80, Ścianka pełna p/k ocynk 0,3 kg 52, Ścianka końcowa z odpływem DN 100 ocynk 0,4 kg 120, Ścianka pełna p/k 1) stal nierdz 0,3 kg 120, Ścianka końcowa z odpływem DN 100 1) stal nierdz 0,4 kg 250, ANTYWANDAL - blokada rusztu przed kradzieżą NW 100 0,1 kg 36, Mocowanie do rusztów żeliwnych prętowych w klasie E (śruba 1 szt, nakrętka 1 szt - potrzeba 8 szt /1mb) 11, Mocowanie V2A do rusztów żeliwnych prętowych w klasie E (śruba 1 szt, nakrętka 1 szt - potrzeba 8 szt /1mb) 25,00 1) Termin dostawy na zapytanie Korpus korytka z bocznym odpływem - możliwość wykonania otworu odpływowego DN100 bocznego lub dolnego - możliwość wykonania połączeń T lub połączeń krzyżowych i W przypadku jakichkolwiek pytań prosimy o kontakt z Doradcą Sprzedaży.

17 FILCOTEN : 8-29 Korytka betonowe: Korytka stalowe: Produkty specjalne: Wytyczne montażu: Ruszty przykrywające do FILCOTEN pro, NW 100 dla korytek z krawędzią żeliwną, ze stali ocynkowanej i nierdzewnej Nr art Ruszty przykrywające z zatrzaskowym mocowaniem fix Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt kratowy 1000/122/20, MW 30/10 B 125 kn 2,8 kg , Ruszt kratowy 500/122/20, MW 30/10 B 125 kn 1,4 kg 220, Ruszt kratowy 1000/122/20, MW 30/10 C 250 kn 3,3 kg , Ruszt kratowy 500/122/20, MW 30/10 C 250 kn 1,6 kg 240, Ruszt kratowy 1000/122/20, MW 30/10, stal nierdz 1) C 250 kn 3,3 kg , Ruszt kratowy 500/122/20, MW 30/10, stal nierdz 1) C 250 kn 1,6 kg 840, Ruszt kratowy 1000/122/20, MW 25/10 1+2) D 400 kn 7,2 kg , Ruszt kratowy 500/122/20, MW 25/10 1+2) D 400 kn 3,7 kg 345, Ruszt mostkowy 1000/122/20, SW 8/80 1) C 250 kn 4,5 kg , Ruszt mostkowy 500/122/20, SW 8/80 1) C 250 kn 2,2 kg 230, Ruszt mostkowy 1000/122/20, SW 8/80, stal nierdz 1) C 250 kn 4,5 kg , Ruszt mostkowy 500/122/20, SW 8/80, stal nierdz 1) C 250 kn 2,2 kg 712, Ruszt dziurkowany 1000/122/20, Ø 6,0 mm 1) C 250 kn 3,3 kg , Ruszt dziurkowany 500/122/20, Ø 6,0 mm 1) C 250 kn 1,7 kg 290, Ruszt dziurkowany 1000/122/20, Ø 6,0 mm, stal nierdz 1) C 250 kn 3,3 kg , Ruszt dziurkowany 500/122/20, Ø 6,0 mm, stal nierdz 1) C 250 kn 1,7 kg 720, Ruszt tworzywowy COMBee 500/123/20, Ø 7,3 mm C 250 kn 1,1 kg , Ruszt żeliwny prętowy 500/122/20, MW 29/13 C 250 kn 3,2 kg , Ruszt żeliwny prętowy 500/122/20, MW 29/6, wąska szczelina SW C 250 kn 3,6 kg , Ruszt żeliwny prętowy 500/122/20, MW 29/13 D 400 kn 3,4 kg , Ruszt żeliwny mostkowy 500/122/20, SW 14/100 E 600 kn 3,8 kg ,00 Nr art Ruszty przykrywające z 4 punktowym mocowaniem śrubowym Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt żeliwny prętowy pro 500/122/20, MW 22/13 3) E 600 kn 4,2 kg ,00 1) Termin dostawy na zapytanie 2) Brak możliwości stosowania blokady ANTYWANDAL 3) Możliwość stosowania mocowania śrubowego tylko przy krawędziach żeliwnych / mocowanie śrubowe należy dodatkowo zamówić Ruszty przykrywające: FILCOTEN pro NW 100, 150, 200 Ruszt kratowy MW 30/10 klasa B - ocynk, klasa C ocynk i V2A dla NW Ruszt kratowy MW 25/10 klasa D - ocynk dla NW Ruszt mostkowy SW 8/80 klasa C - ocynk i V2A dla NW 100 Ruszt dziurkowany Ø 6,0 mm klasa C - ocynk i V2A dla NW 100 i 200 Ruszt tworzywowy COMBee Ø 7,3 mm, klasa C dla NW 100 Ruszt żeliwny prętowy MW 29/6 klasa C, wąska szczelina SW dla NW 100 Ruszt żeliwny prętowy MW 29/13 klasa C lub D dla NW Ruszt żeliwny mostkowy SW 14/100, 14/150 i 14/200, klasa E dla NW Ruszt żeliwny prętowy MW 22/13 klasa E - z 4 punktowym mocowaniem śrubowym tylko dla krawędzi żeliwnych do NW

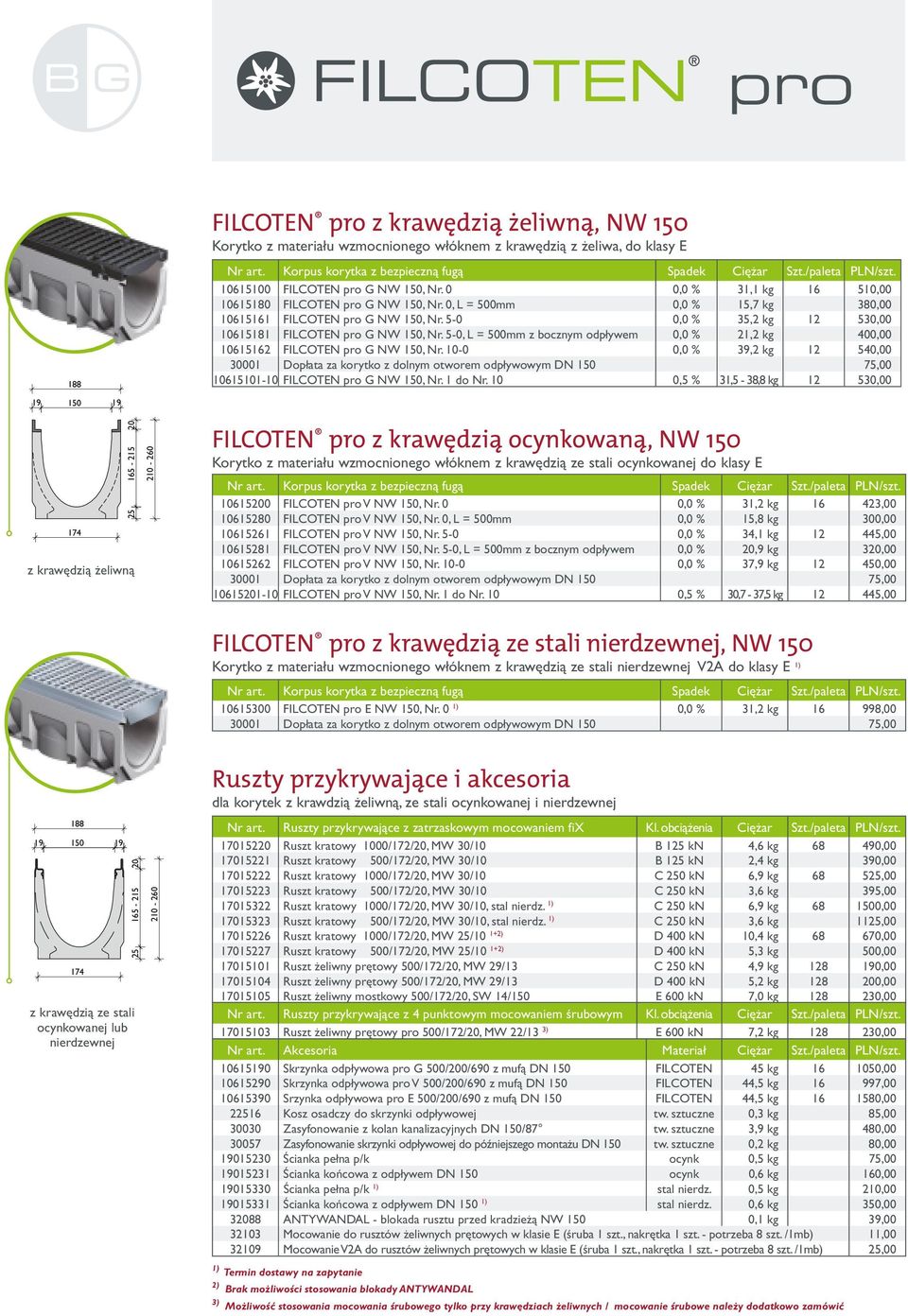

18 pro FILCOTEN pro z krawędzią żeliwną, NW 150 Korytko z materiału wzmocnionego włóknem z krawędzią z żeliwa, do klasy E FILCOTEN pro G NW 150, Nr 0 0,0 % 31,1 kg , FILCOTEN pro G NW 150, Nr 0, L = 500mm 0,0 % 15,7 kg 380, FILCOTEN pro G NW 150, Nr 5-0 0,0 % 35,2 kg , FILCOTEN pro G NW 150, Nr 5-0, L = 500mm z bocznym odpływem 0,0 % 21,2 kg 400, FILCOTEN pro G NW 150, Nr ,0 % 39,2 kg , Dopłata za korytko z dolnym otworem odpływowym DN , FILCOTEN pro G NW 150, Nr 1 do Nr 10 0,5 % 31,5-38,8 kg , z krawędzią żeliwną FILCOTEN pro z krawędzią ocynkowaną, NW 150 Korytko z materiału wzmocnionego włóknem z krawędzią ze stali ocynkowanej do klasy E FILCOTEN pro V NW 150, Nr 0 0,0 % 31,2 kg , FILCOTEN pro V NW 150, Nr 0, L = 500mm 0,0 % 15,8 kg 300, FILCOTEN pro V NW 150, Nr 5-0 0,0 % 34,1 kg , FILCOTEN pro V NW 150, Nr 5-0, L = 500mm z bocznym odpływem 0,0 % 20,9 kg 320, FILCOTEN pro V NW 150, Nr ,0 % 37,9 kg , Dopłata za korytko z dolnym otworem odpływowym DN , FILCOTEN pro V NW 150, Nr 1 do Nr 10 0,5 % 30,7-37,5 kg ,00 FILCOTEN pro z krawędzią ze stali nierdzewnej, NW 150 Korytko z materiału wzmocnionego włóknem z krawędzią ze stali nierdzewnej V2A do klasy E 1) FILCOTEN pro E NW 150, Nr 0 1) 0,0 % 31,2 kg , Dopłata za korytko z dolnym otworem odpływowym DN , z krawędzią ze stali ocynkowanej lub nierdzewnej Ruszty przykrywające i akcesoria dla korytek z krawdzią żeliwną, ze stali ocynkowanej i nierdzewnej Nr art Ruszty przykrywające z zatrzaskowym mocowaniem fix Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt kratowy 1000/172/20, MW 30/10 B 125 kn 4,6 kg , Ruszt kratowy 500/172/20, MW 30/10 B 125 kn 2,4 kg 390, Ruszt kratowy 1000/172/20, MW 30/10 C 250 kn 6,9 kg , Ruszt kratowy 500/172/20, MW 30/10 C 250 kn 3,6 kg 395, Ruszt kratowy 1000/172/20, MW 30/10, stal nierdz 1) C 250 kn 6,9 kg , Ruszt kratowy 500/172/20, MW 30/10, stal nierdz 1) C 250 kn 3,6 kg 1125, Ruszt kratowy 1000/172/20, MW 25/10 1+2) D 400 kn 10,4 kg , Ruszt kratowy 500/172/20, MW 25/10 1+2) D 400 kn 5,3 kg 500, Ruszt żeliwny prętowy 500/172/20, MW 29/13 C 250 kn 4,9 kg , Ruszt żeliwny prętowy 500/172/20, MW 29/13 D 400 kn 5,2 kg , Ruszt żeliwny mostkowy 500/172/20, SW 14/150 E 600 kn 7,0 kg ,00 Nr art Ruszty przykrywające z 4 punktowym mocowaniem śrubowym Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt żeliwny prętowy pro 500/172/20, MW 22/13 3) E 600 kn 7,2 kg ,00 Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Skrzynka odpływowa pro G 500/200/690 z mufą DN 150 FILCOTEN 45 kg , Skrzynka odpływowa pro V 500/200/690 z mufą DN 150 FILCOTEN 44,5 kg , Srzynka odpływowa pro E 500/200/690 z mufą DN 150 FILCOTEN 44,5 kg , Kosz osadczy do skrzynki odpływowej tw sztuczne 0,3 kg 85, Zasyfonowanie z kolan kanalizacyjnych DN 150/87 tw sztuczne 3,9 kg 480, Zasyfonowanie skrzynki odpływowej do późniejszego montażu DN 150 tw sztuczne 0,2 kg 80, Ścianka pełna p/k ocynk 0,5 kg 75, Ścianka końcowa z odpływem DN 150 ocynk 0,6 kg 160, Ścianka pełna p/k 1) stal nierdz 0,5 kg 210, Ścianka końcowa z odpływem DN 150 1) stal nierdz 0,6 kg 350, ANTYWANDAL - blokada rusztu przed kradzieżą NW 150 0,1 kg 39, Mocowanie do rusztów żeliwnych prętowych w klasie E (śruba 1 szt, nakrętka 1 szt - potrzeba 8 szt /1mb) 11, Mocowanie V2A do rusztów żeliwnych prętowych w klasie E (śruba 1 szt, nakrętka 1 szt - potrzeba 8 szt /1mb) 25,00 1) Termin dostawy na zapytanie 2) Brak możliwości stosowania blokady ANTYWANDAL 3) Możliwość stosowania mocowania śrubowego tylko przy krawędziach żeliwnych / mocowanie śrubowe należy dodatkowo zamówić

19 FILCOTEN : 8-29 Korytka betonowe: Korytka stalowe: Produkty specjalne: Wytyczne montażu: FILCOTEN pro z krawędzią żeliwną, NW 200 Korytko z materiału wzmocnionego włóknem z krawędzią żeliwną do klasy E FILCOTEN pro G NW 200, Nr 0 0,0 % 44,8 kg 9 610, FILCOTEN pro G NW 200, Nr 0, L =500mm 0,0 % 22,6 kg 450, FILCOTEN pro G NW 200, Nr 5-0 0,0 % 49,8 kg 6 630, FILCOTEN pro G NW 200, Nr 5-0, L =500mm z bocznym odpływem 0,0 % 30,1 kg 450, FILCOTEN pro G NW 200, Nr ,0 % 54,8 kg 6 650, Dopłata za korytko z dolnym otworem odpływowym DN , FILCOTEN pro G NW 200, Nr 1 do Nr 10 0,5 % 45,3-54,3 kg 6 630,00 FILCOTEN pro z krawędzią ocynkowaną, NW 200 Korytko z materiału wzmocnionego włóknem z krawędzią ze stali ocynkowanej do klasy E FILCOTEN pro V NW 200, Nr 0 0,0 % 45,4 kg 9 480, FILCOTEN pro V NW 200, Nr 0, L =500mm 0,0 % 22,2 kg 360, FILCOTEN pro V NW 200, Nr 5-0 0,0 % 49 kg 6 500, FILCOTEN pro V NW 200, Nr 5-0, L =500mm z bocznym odpływem 0,0 % 29,8 kg 360, FILCOTEN pro V NW 200, Nr ,0 % 53,9 kg 6 520, Dopłata za korytko z dolnym otworem odpływowym DN , FILCOTEN pro V NW 200, Nr 1 do Nr 10 0,5 % 44,5-53,5 kg 6 500, z krawędzią żeliwną FILCOTEN pro z krawędzią ze stali nierdzewnej, NW 200 Korytko z materiału wzmocnionego włóknem z krawędzią ze stali nierdzewną V2A do klasy E 1) FILCOTEN pro E NW 200, Nr 0 1) 0,0 % 45,4 kg , Dopłata za korytko z dolnym otworem odpływowym DN ,00 Ruszty przykrywające i akcesoria dla korytek z krawędzią żeliwną, ze stali ocynkowanej i nierdzewnej Nr art Ruszty przykrywające z zatrzaskowym mocowaniem fix Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt kratowy 1000/222/20, MW 30/10 B 125 kn 6,0 kg , Ruszt kratowy 500/222/20, MW 30/10 B 125 kn 3,1 kg 350, Ruszt kratowy 1000/222/20, MW 30/10 C 250 kn 8,8 kg , Ruszt kratowy 500/222/20, MW 30/10 C 250 kn 4,5 kg 459, Ruszt kratowy 1000/222/20, MW 30/10, stal nierdz 1) C 250 kn 8,8 kg , Ruszt kratowy 500/222/20, MW 30/10, stal nierdz 1) C 250 kn 4,5 kg 1870, Ruszt kratowy 1000/222/20, MW 25/10 1+2) D 400 kn 15,7 kg , Ruszt kratowy 500/222/20, MW 25/10 1+2) D 400 kn 8,0 kg 600, Ruszt dziurkowany 1000/222/20, Ø 6,0 mm 1) C 250 kn 13,5 kg , Ruszt dziurkowany 500/222/20, Ø 6,0 mm 1) C 250 kn 6,7 kg 850, Ruszt dziurkowany 1000/222/20, Ø 6,0 mm, stal nierdz 1) C 250 kn 13,5 kg , Ruszt dziurkowany 500/222/20, Ø 6,0 mm, stal nierdz 1) C 250 kn 6,7 kg 1740, Ruszt żeliwny prętowy 500/222/20, MW 29/13 C 250 kn 7,3 kg , Ruszt żeliwny prętowy 500/222/20, MW 29/13 D 400 kn 7,7 kg , Ruszt żeliwny mostkowy 500/222/20, SW 14/200 E 600 kn 8,9 kg ,00 Nr art Ruszty przykrywające z 4 punktowym mocowaniem śrubowym Kl obciążenia Ciężar Szt /paleta PLN/szt Rszt żeliwny prętowy pro 500/222/20, MW 22/13 3) E 600 kn 8,8 kg ,00 Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Skrzynka odpływowa pro G 500/265/750 z mufą DN 200 FILCOTEN 48,4 kg , Skrzynka odpływowa pro V 500/265/750 z mufą DN 200 FILCOTEN 48 kg , Skrzynka odpływowa pro E 500/265/750 z mufą DN 200 FILCOTEN 48 kg , Kosz osadczy do skrzynki odpływowej tw sztuczne 0,7 kg 180, Zasyfonowanie z kolan kanalizacyjnych PVC DN 200/87 tw sztuczne 7,4 kg 850, Ścianka pełna p/k ocynk 0,8 kg 160, Ścianka końcowa z odpływem DN 200 ocynk 1,1 kg 240, Ścianka pełna p/k 1) stal nierdz 0,8 kg 230, Ścianka końcowa z odpływem DN 200 1) stal nierdz 1,1 kg 350, ANTYWANDAL - blokada rusztu przed kradzieżą NW 200 0,1 kg 43, Mocowanie do rusztów żeliwnych prętowych w klasie E (śruba 1 szt, nakrętka 1 szt - potrzeba 8 szt /1mb) 11, Mocowanie V2A do rusztów żeliwnych prętowych w klasie E (śruba 1 szt, nakrętka 1 szt - potrzeba 8 szt /1mb) 25, z krawędzią ze stali ocynkowanej lub nierdzewnej ) Termin dostawy na zapytanie 2) Brak możliwości stosowania blokady ANTYWANDAL 3) Możliwość stosowania mocowania śrubowego tylko przy krawędziach żeliwnych / mocowanie śrubowe należy dodatkowo zamówić 18 19

20 pro FILCOTEN pro z krawędzią żeliwną, NW 300 Korytko z materiału wzmocnionego włóknem z krawędzią z żeliwa, do klasy E FILCOTEN pro G NW 300, Nr 0 0,0 % 77,3 kg 6 900, FILCOTEN pro G NW 300, Nr 0, L = 500 mm 0,0 % 38,8 kg 650, FILCOTEN pro G NW 300, Nr ,0 % 110,7 kg , Dopłata za korytko z dolnym otworem odpływowym DN , z krawędzią żeliwną / /460 Ruszty przykrywające i akcesoria do korytek z krawędzią z żeliwa Nr art Ruszty przykrywające z 4 punktowym mocowaniem śrubowym Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt kratowy pro 1000/347/25, MW 30/10 3) C 250 kn 23,1 kg , Ruszt kratowy pro 500/347/25, MW 30/10 3) C 250 kn 11,6 kg 1125, Ruszt żeliwny prętowy pro 500/347/25, MW 29/13 3) D 400 kn 15,2 kg , Ruszt żeliwny prętowy pro 500/347/25, MW 29/13 3) E 600 kn 17,9 kg ,00 Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Skrzynka odpływowa pro G 560/520/950, 2-częściowa z mufą DN 200, podejście dla korytka NW100 i 200 1) FILCOTEN 124 kg , Kosz osadczy do skrzynki odpływowej ocynk 3,2 kg 700, Zasyfonowanie z kolan kanalizacyjnych DN 200/87 tw sztuczne 7,4 kg 850, Ścianka pełna p/k ocynk 1,7 kg 175, Ścianka końcowa z odpływem DN 200 ocynk 1,6 kg 280, Mocowanie do rusztów kratowych w klasie C (śruba 1 szt, nakrętka 1 szt - potrzeba 4 szt /1mb) 25, Mocowanie do rusztów żeliwnych prętowych w klasie E (śruba 1 szt, nakrętka 1 szt - potrzeba 8 szt /1mb) 11, Mocowanie V2A do rusztów żeliwnych prętowych w klasie E (śruba 1 szt, nakrętka 1 szt - potrzeba 8 szt /1mb) 35,00 1) Termin dostawy na zapytanie 3) Mocowanie śrubowe należy dodatkowo zamówić Skrzynka odpływowa FILCOTEN pro z krawędzią żeliwną Skrzynka odpływowa 2-częściowa z mufą DN200 oraz element pośredni Nr art Asortyment Materiał Ciężar Szt /paleta PLN/szt Skrzynka odpływowa pro G 560/520/950, 2-częściowa (część górna i dolna) z mufą DN 200, podejście boczne dla korytek NW100 i NW200 1) FILCOTEN 124 kg , Element pośredni skrzynki odpływowej 560/500/415 1) FILCOTEN 42,5 kg 400, Adapter do podłączenia korytek NW100 i NW200 1) ocynk 1,7 kg 350,00 Ruszty przykrywające i akcesoria Ruszty przykrywające i akcesoria patrz - FILCOTEN pro 300 1) Termin dostawy na zapytanie Adapter do podłączenia korytek NW100 i NW200 Element pośredni do uzyskania różnej głębokości zabudowy skrzynki odpływowej

21 FILCOTEN : 8-29 Korytka betonowe: Korytka stalowe: Produkty specjalne: Wytyczne montażu: Referencje 20 21

22 Nie jesteś EKO? Będziesz z nowym green 1. Ruszty kratowe ze stali ocynkowanej lub ruszty żeliwne prętowe, klasa obciążenia do E 600 Zabrudzona mniejszymi i większymi zanieczyszczeniami woda opadowa trafia tędy po raz pierwszy do kanału. Zanieczyszczenia o większych wymiarach zostają mechanicznie zatrzymane na ruszcie Pojemnik na spiętrzoną wodę powierzchniową Podczas intensywnych opadów deszczu może się w nim zbierać nadmiar wody opadowej, która stopniowo po oczyszczeniu przepływa dalej. Zanieczyszczenia grube - poziom sedymentacji Grube zanieczyszczenia, które przeniknęły przez ruszt, zostają zatrzymane i poddane mechanicznej sedymentacji. Zoptymalizowany hydraulicznie przepływ dla poziomu sedymentacji jest umieszczony centralnie i zapewnia optymalny przestrzenny rozkład napływu medium na strefę substratu. Sprawność zostaje przez to znacznie zwiększona. Pierwsza warstwa substratu: ENREGIS / Cleancalith A Ta naturalna mieszanka mineralna odfiltrowuje organiczne frakcje zanieczyszczeń brudnej wody opadowej. Przez filtrację, sorpcję, redukcję, wytrącanie i grupowanie redukuje się zawartość drobin, cząstek stałych i substancji ozpuszczonych. Druga warstwa substratu: ENREGIS / Cleancalith B Metale ciężkie i inne związki nieorganiczne zostają przez ten syntetyczny granulat usunięte lub zatrzymane. Jest to w pełni zgodne ze środowiskiem naturalnym. Tkanina rozdziału hydraulicznego Ten materiał nie dopuszcza reszty drobin, przez leżącą poniżej wkładkę dystansową do obszaru odpływowego. 7. Trapezowa wkładka dystansowa Oddziela ona strefę substratu od strefy obszaru odpływowego i zapewnia na stałe wolny przekrój w kanale. Do pobrania katalog FILCOTEN green: Download/Prospekte/FILCOTEN_ green_pl.pdf 8. Niezwykle stabilny korpus kanału wykonany z FILCOTEN Wyjątkowy materiał FILCOTEN jest zarówno bardzo wytrzymały na uderzenia, jak i szczególnie przyjazny środowisku naturalnemu.

23 NOWOŚĆ green FILCOTEN : 8-29 Korytka betonowe: Korytka stalowe: Produkty specjalne: Wytyczne montażu: Korpus korytka : FILCOTEN pro z krawędzią żeliwną, NW 300 Korytko z materiału wzmocnionego włóknem z krawędzią z żeliwa do klasy E FILCOTEN pro G NW 300, Nr ,0 % 110,7 kg , Dopłata za korytko z odpływem dolnym DN ,00 Ruszty przykrywające do korytek z krawędzią żeliwną Nr art Ruszty przykrywające, możliwość mocowania śrubowego Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszt kratowy pro 1000/347/25, MW 30/10 3) C 250 kn 23,1 kg , Ruszt kratowy pro 500/347/25, MW 30/10 3) C 250 kn 11,6 kg 1125, Ruszt żeliwny prętowy pro 500/347/25, MW 29/13 3) D 400 kn 15,2 kg , Ruszt żeliwny prętowy pro 500/347/25, MW 29/13 3) E 600 kn 17,9 kg , ) Mocowanie śrubowe należy dodatkowo zamówić Akcesoria Zestawy substratu, ścianki, mocowania do rusztów Nr art Akcesoria Materiał Ciężar PLN/szt ENREGIS zestaw filtrujący składa się z: wkładki dystansowej, tkaniny rozdzielającej, substratu ENREGIS/Cleancalith A+B, włącznie ze zbiornikiem filtracyjnym / osadnikowym ze stali nierdzewnej ENERGIS zestaw filtrujący składa się z: wkładki dystansowej, tkaniny rozdzielającej, substratu ENREGIS/Cleancalith A+B, bez zbiornika filtracyjnego/osadnikowego Zużycie: 1 zestaw / 1 mb korytka Zużycie: 1 zestaw / 1 mb korytka 80 kg / mb korytka 80 kg / mb korytka 4000, , Zbiornik filtracyjny/osadnikowy stal nierdz 1,0 kg 1400, Ścianka pełna stal nierdz 1,7 kg 420, Ścianka końcowa z odpływem DN 150 stal nierdz 3,0 kg 500, Mocowanie do rusztów kratowych w klasie C (śruba 1 szt, nakrętka 1 szt - potrzeba 4 szt /1mb) 25, Mocowanie do rusztów żeliwnych prętowych w klasie D, E (śruba 1 szt, nakrętka 1 szt - potrzeba 8 szt /1mb) 11, Mocowanie V2A do rusztów żeliwnych prętowych w klasie E (śruba 1 szt, nakrętka 1 szt - potrzeba 8 szt /1mb) 35, Ruszt kratowy MW 30/10 klasa C ocynk z 4 punktowym mocowaniem śrubowym Ruszt żeliwny prętowy MW 29/13, klasa D lub E z 4 punktowym mocowaniem śrubowym 22 23

24 pro FILCOTEN pro mini G, V i E, NW 100 Korytko z materiału wzmocnionego włóknem z krawędzią do klasy E - niska wysokość budowlana FILCOTEN pro G mini NW 100, H = 80 mm 0,0 % 11,1 kg , FILCOTEN pro V mini NW 100, H = 60 mm 0,0 % 9,1 kg , FILCOTEN pro V mini NW 100, H = 80 mm 0,0 % 10,7 kg , FILCOTEN pro E mini NW 100, H = 60 mm 1) 0,0 % 9,1 kg , FILCOTEN pro E mini NW 100, H = 80 mm 1) 0,0 % 10,7 kg , Dopłata za korytko z dolnym otworem odpływowym DN100 50,00 Nr art Ruszty przykrywające Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszty patrz - FILCOTEN pro NW 100 Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Ścianka pełna p/k pro mini ocynk 0,1 kg 48, Ścianka pełna p/k pro mini 1) stal nierdz 0,1 kg 80,00 1) Termin dostawy na zapytanie z krawędzią żeliwną FILCOTEN pro mini G, V i E, NW 150 Korytko z materiału wzmocnionego włóknem z krawędzią do klasy E - niska wysokość budowlana FILCOTEN pro G mini NW150, H = 100 mm 0,0 % 17,2 kg , FILCOTEN pro G mini NW150, H = 120 mm 1) 0,0 % 18,9 kg , FILCOTEN pro G mini NW150, H = 170 mm 1) 0,0 % 23,2 kg , FILCOTEN pro V mini NW150, H = 100 mm 0,0 % 16,3 kg , FILCOTEN pro V mini NW150, H = 120 mm 1) 0,0 % 18 kg , FILCOTEN pro V mini NW150, H = 170 mm 1) 0,0 % 24,2 kg , FILCOTEN pro E mini NW150, H = 100 mm 1) 0,0 % 16,3 kg , FILCOTEN pro E mini NW150, H = 120 mm 1) 0,0 % 18 kg , FILCOTEN pro E mini NW150, H = 170 mm 1) 0,0 % 24,2 kg , Dopłata za korytko z odpływem dolnym DN150 0,0 % 75,00 Nr art Ruszty przykrywające Kl obciążenia Ciężar Szt /paleta PLN/szt Ruszty patrz - FILCOTEN pro NW 150 Nr art Akcesoria Materiał Ciężar Szt /paleta PLN/szt Ścianka pełna p/k pro mini (H=100 i H=120 mm) ocynk 0,3 kg 90, Ścianka pełna p/k pro mini (H=100 i H=120 mm) 1) stal nierdz 0,3 kg 180, Ścianka pełna p/k (H=170 mm) ocynk 0,5 kg 90, Ścianka końcowa z odpływem DN150 (H=170 mm) ocynk 0,6 kg 160, Ścianka pełna p/k (H=170 mm) 1) stal nierdz 0,5 kg 210, Ścianka końcowa z odpływem DN150 (H=170 mm) 1) stal nierdz 0,6 kg 350, /75 100/ /45 60/80 20 z krawędzią ze stali ocynkowanej lub nierdzewnej /75 100/ z krawędzią żeliwną z krawędzią ze stali ocynkowanej lub nierdzewnej 174 z krawędzią żeliwną H = 170 mm 174 z krawędzią ze stali ocynkowanej lub nierdzewnej, H = 170 mm
