1 WATER MANAGEMENT MEADRAIN TRAFFIC PROFESJONALNE SYSTEMY ODWADNIANIA DLA DROG I AUTOSTRAD SYSTEM ODWADNIANIA Z BETONU POLIMEROWEGO NAJWYŻSZEJ JAKOŚCI PROFESJONALNE ROZWIĄZANIA DO ODWADNIANIA DRÓG I AUTOSTRAD MEADRAIN OPA / DM / MEAKERB / RAIL

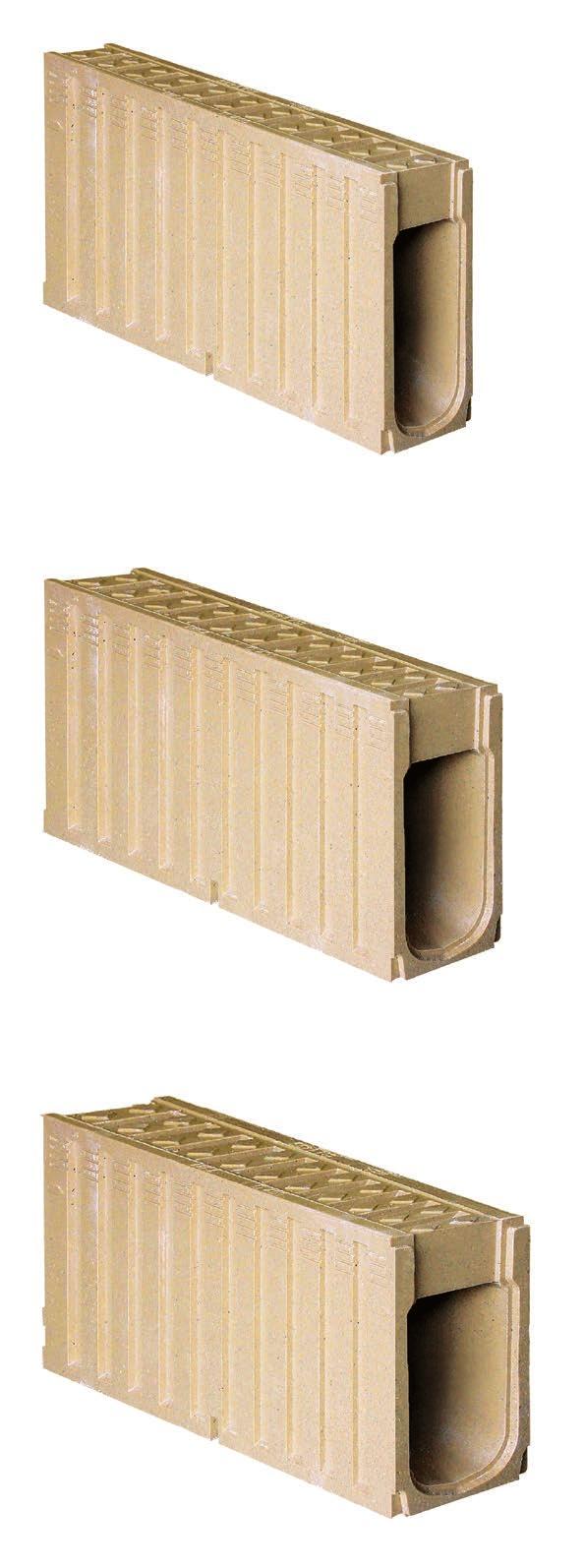

2 MEADRAIN DM 1000 Szerokość w świetle: 100 mm Szerokość budowlana: 154 mm Wysokość budowlana: 265 mm Korytko bez spadku Budowa monolityczna Klasa obciążenia od A 15 do F 900 w wariancie standardowym Klasa obciążenia od A 15 do D 400 przy zastosowaniu asfaltu drenażowego OPA 2000 Szerokość w świetle: 200 mm Szerokość budowlana: 300 mm Wysokość budowlana: 420 mm Korytko z bocznymi otworami wlotowymi do 1-warstwowego lub 2-warstwowego asfaltu drenażowego Bez spadku Klejone, monolityczne budowa odwrócona Klasa obciążenia od A 15 do D 400 MEAKERB Szerokość w świetle: 100 mm Szerokość budowlana: 154 mm Wysokość budowlana: od 195 do 375 mm Monolityczny system odwadniania krawężnikowego, bez spadku Budowa monolityczna Klasa obciążenia od A 15 do D 400

3 MEADRAIN TRAFFIC PRZEGLAD SYSTEMU MEADRAIN TRAFFIC PRZEGLĄD03 MEADRAIN DM 1500 Szerokość w świetle: 150 mm Szerokość budowlana: 204 mm Wysokość budowlana: od 280 do 480 mm Korytko bez spadku Budowa monolityczna Klasa obciążenia od A 15 do F 900 w wariancie standardowym Klasa obciążenia od A 15 do D 400 przy zastosowaniu asfaltu drenażowego o otwartej strukturze mieszanki porowatej (1-warstwowy lub 2-warstwowy) MEADRAIN DM 2000 Szerokość w świetle: 200 mm Szerokość budowlana: 254 mm Wysokość budowlana: 320 / 420 / 520 / 570 mm Korytko bez spadku Budowa monolityczna Klasa obciążenia od A 15 do F 900 w wariancie standardowym Klasa obciążenia od A 15 do D 400 przy zastosowaniu asfaltu drenażowego o otwartej strukturze mieszanki porowatej MEA RAIL SOLUTION Szerokość w świetle: 200 mm Szerokość budowlana: 294 mm Wysokość budowlana: 330 mm Korytko bez spadku Również ze zintegrowanym króćcem odpływowym Klasa obciążenia od A 15 do D 400

4 MEADRAIN TRAFFIC INOWACYJNE SYSTEMY DO ODWADNIANIA DROG I AUTOSTRAD MEADRAIN TRAFFIC MEA oferuje innowacyjne rozwiązania do niezawodnego i ekonomicznego odwadniania dróg na całym świecie. Nasze portfolio obejmuje starannie przemyślane i przyszłościowe systemy wykonane z betonu polimerowego. Niezależnie od stosowanego systemu korytek MEADRAIN TRAFFIC reprezentuje wieloletnie doświadczenie firmy MEA w dziedzinie profesjonalnego odwadniania powierzchniowego. Zaprojektuj MEADRAIN DM System odwadniania dróg i autostrad MEADRAIN OPA System odwadniania asfaltu drenażowego MEAKERB Korytko i krawężnik połączone w jeden element do kształtowania powierzchni urbanistycznych MEA RAIL SOLUTION Spełnia kompleksowe i zróżnicowane wymagania dotyczące pojazdów tramwajowych indywidualne rozwiązanie za pomocą innowacyjnego systemu modułowego, przy wsparciu naszego kompetentnego serwisu technicznego, wykorzystując znakomite właściwości fizyczno-chemiczne naszych produktów. Ułatwiamy Ci pracę i sprawiamy, że zastosowane rozwiązanie będzie prostsze, bezpieczniejsze, bardziej ekonomiczne i niezawodne.

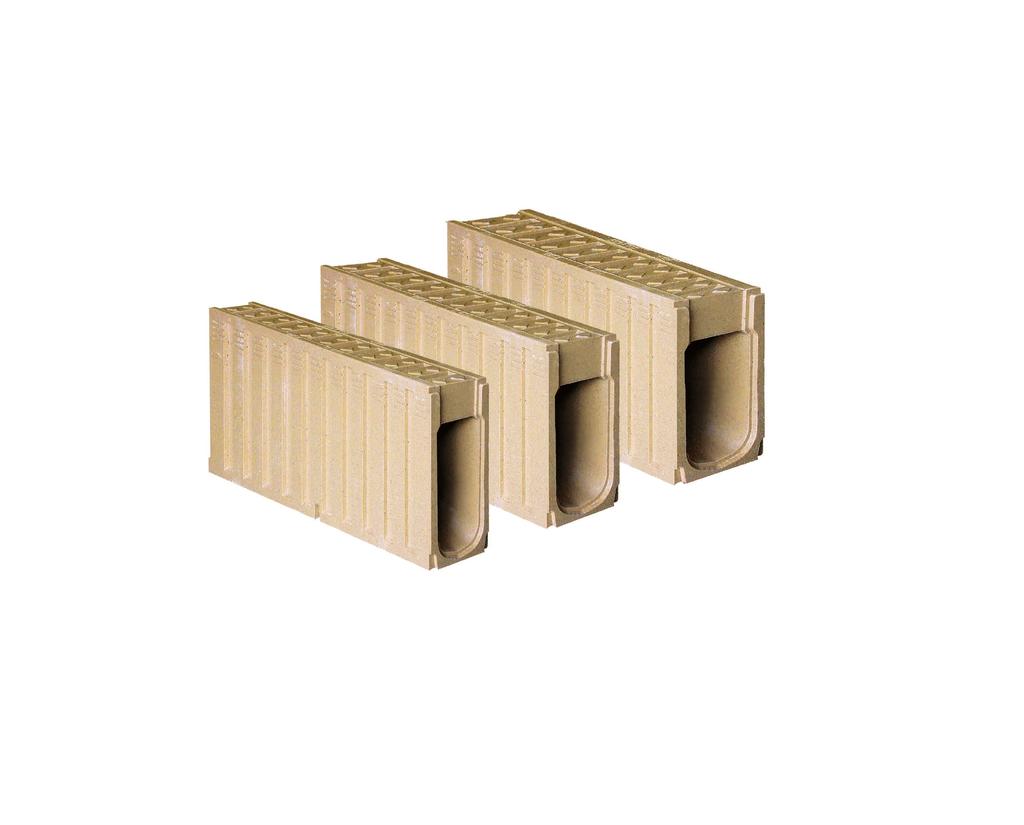

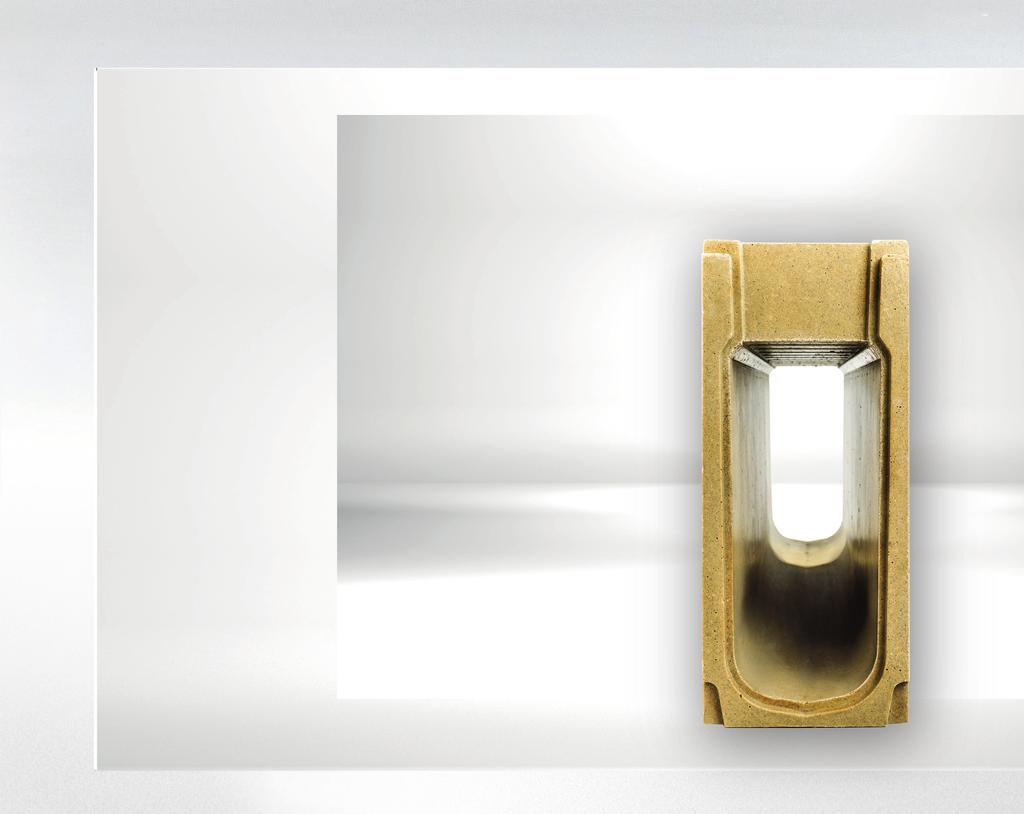

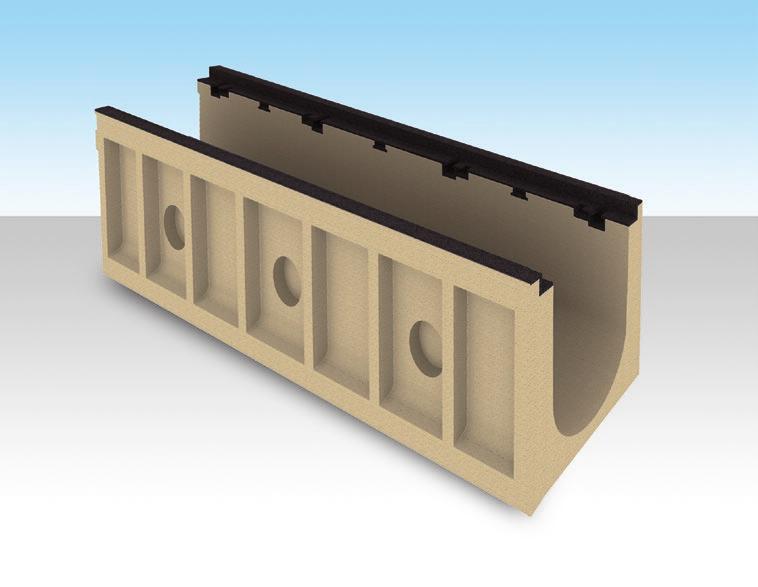

5 Idealny do odwadniania autostrad: bardzo wysoka odporność na ścieranie, procesy starzenia, działanie mrozu i soli drogowej oraz wytrzymały na obciążenia. MEADRAIN TRAFFIC DM % bezpieczeństwo ruchu bez ruchomych części (śrub i elementów metalowych) System odwadniania o najwyższej odporności na ściskanie, zginanie i rozciąganie Ekologiczny materiał składający się w 90% z surowców mineralnych MEADRAIN DM ZAAWANSOWANY SYSTEM ODWADNIANIA DROG I AUTOSTRAD MEADRAIN DM - MONOLITYCZNE KORYTKO ODWADNIAJĄCA Z BETONU POLIMEROWEGO Wysokowydajne korytko monolityczne MEADRAIN DM zostało zaprojektowane, aby niezawodnie i trwale sprostać najwyższym obciążeniom powodowanym przez intensywny ciężki transport drogowy. Obszary zastosowań: drogi autostrady lotniska (pasy do startu i lądowania) Konstrukcja monolityczna systemu MEADRAIN DM gwarantuje: maksymalne przyjmowanie i przenoszenie wysokich obciążeń dynamicznych spełnienie najwyższych standardów bezpieczeństwa atrakcyjny stosunek ceny do jakości Warianty systemu DM 1000 DM 1500 DM 2000 Optymalnie dostosowane do klas obciążeń: D 400 E 600 F 900

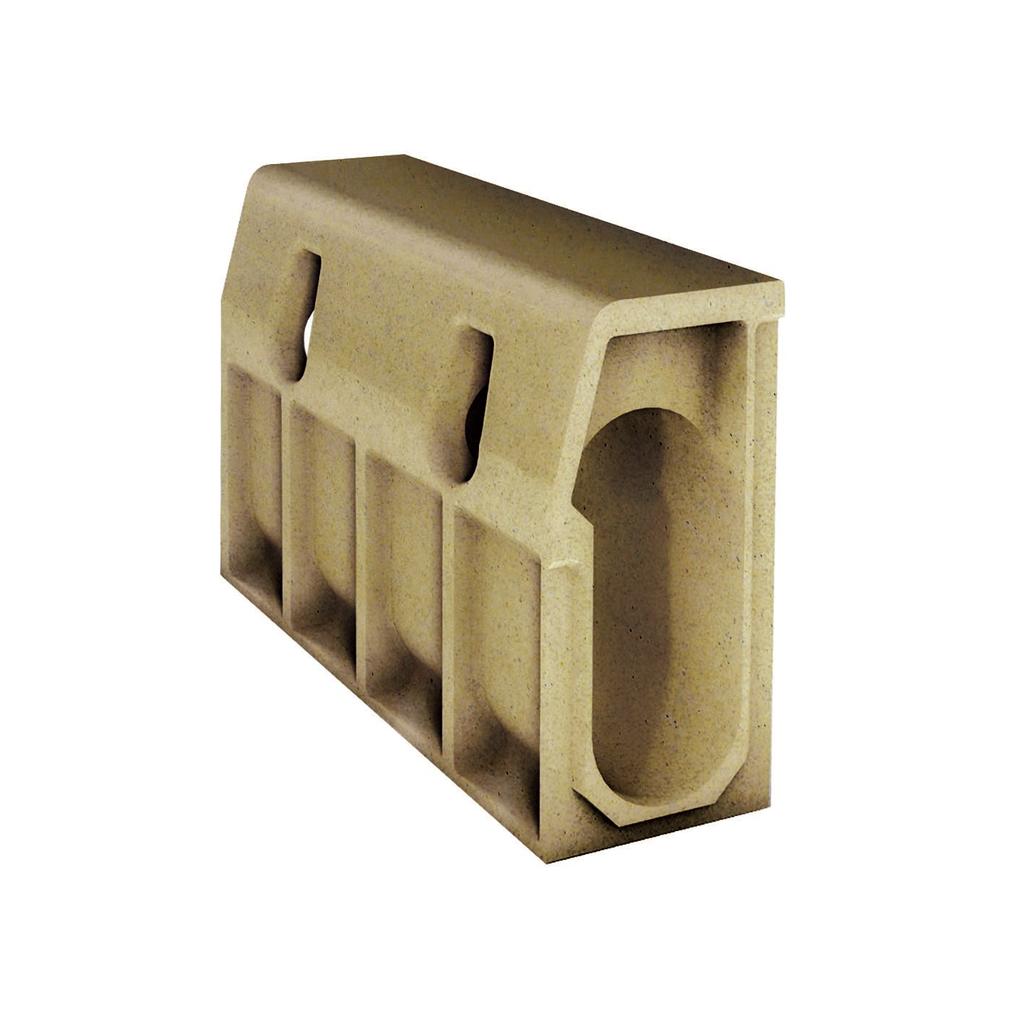

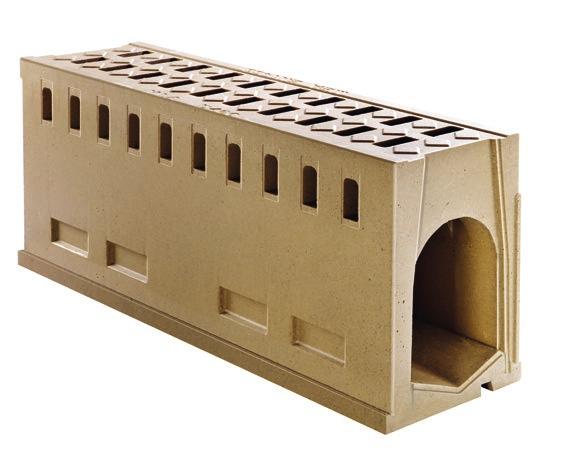

6 MEADRAIN TRAFFIC OPA ROZWIAZANIE DO ODWADNIANIA ASFALTU DRENAZOWEGO MEADRAIN TRAFFIC OPA DLA ASFALTU DRENAŻOWEGO O OTWARTEJ STRUKTURZE MIESZANKI POROWATEJ System kanałów MEADRAIN OPA to innowacyjne rozwiązanie do trwałego i niezawodnego odwadniania dróg wykonanych z asfaltu Budowa odwrócona o otwartej strukturze mieszanki porowatej o wzmocnionych ściankach zewnętrznych zapewnia maksymalną stabilność Obniżone boczne otwory wlotowe do stosowania w 1-warstwowym lub 2-warstwowym asfalcie drenażowym Wykonany z betonu polimerowego gwarantującego maksymalną stateczność i trwałość System OPA 2000 Optymalnie dostosowany do klasy obciążenia D 400 Najwyższy stopień bezpieczeństwa ruchu: monolitycznie klejona konstrukcja, budowa odwrócona, wzmocniona od strony drogi, system jednoczęściowy bez ruchomych części Obniżone boczne otwory wlotowe do stosowania w 1-warstwowym lub 2-warstwowym asfalcie drenażowym gwarantują maksymalną wydajność odpływu Szerokość w świetle: 200 mm Zewnętrzna przylga uszczelniająca ułatwia uszczelnienie kanału przed wypływem wody

7 MEAKERB07 Klasa obciążenia do D 400 Boczne otwory wlotowe MEAKERB KORYTKO KRAWEZNIKOWE ZE ZINTEGROWANA FUNKCJA ODWADNIAJACA Szerokość w świetle: 100 mm MEAKERB Nowa generacja systemu MEAKERB korzysta z wieloletniego doświadczenia naszych inżynierów w zakresie odwadniania i inżynierii materiałowej. Monolityczny korpus kanału z betonu polimerowego jest teraz jeszcze bardziej stabilny i ekonomiczny. Obszary zastosowań: główne drogi ulice miejskie, dojazdy ronda tunele miejsca parkingowe parkingi autostradowe przystanki autobusowe Budowa modułowa, bogaty osprzęt i wsparcie naszych techników składają się na serwis "all in one" przy profesjonalnym montażu systemów odwadniania, w szczególności w przypadku różnych wysokości. A w razie uszkodzenia krawężnika możliwa jest łatwa wymiana pojedynczego elementu. ELEMENTY Wysokość Długość Element autobusowy 375 mm 500 mm Element wysoki 320 mm 500 mm Element niski 235 mm 500 mm Kompensator poziomu drogi 195 mm 500 mm System KANAŁ KRAWĘŻNIKOWY MEAKERB Optymalnie dostosowana do klasy obciążenia: D 400

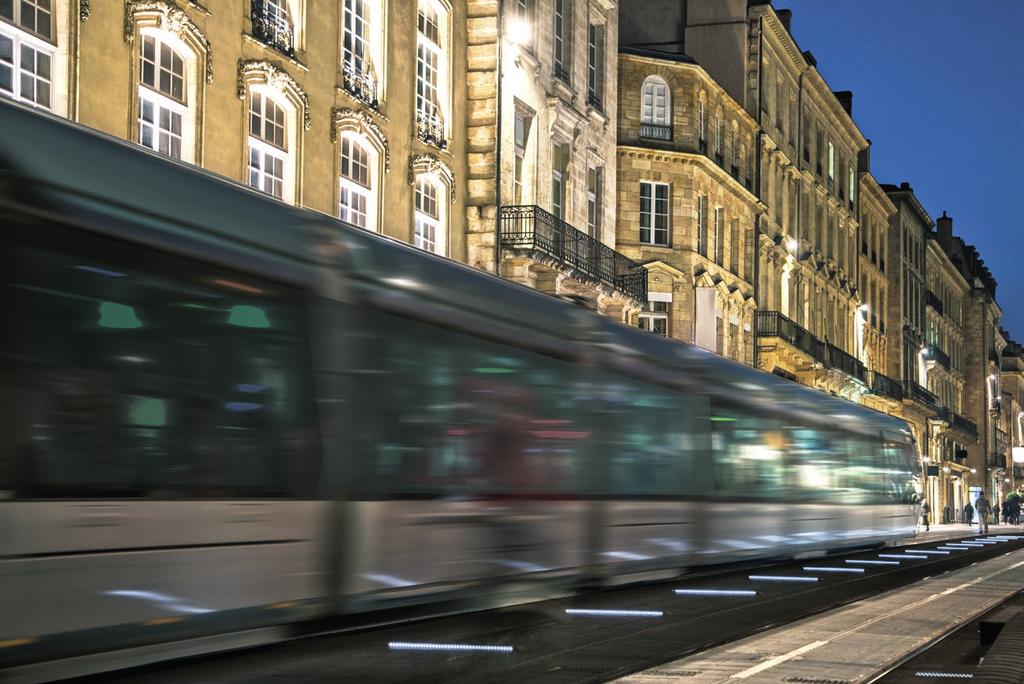

8 MEA RAIL SOLUTION INDYWIDUALNE ROZWIAZANIE DLA PROJEKTOW TRAMWAJOWYCH MEA RAIL SOLUTION Wydajne, inteligentne i uniwersalne rozwiązania do projektów tramwajowych Skrojone na miarę rozwiązania dla Twojego projektu MEADRAIN EN 2010 i MEARIN EXPERT 200 Systemy odwadniania z rusztami o długościach specjalnych Kompleksowe wsparcie projektowe doświadczonego zespołu MEA MEA jest specjalistą w zakresie odwadniania projektów tramwajowych, niezależnie od stosowanego systemu doprowadzania prądu (liniami naziemnymi (APS) czy też tradycyjnie liniami napowietrznymi)

9 MEADRAIN POLIMEROBETON POLIMEROBETON MATERIAŁ NAJWYZSZEJ JAKOSCI Właściwości materiału Wyjątkowo niska porowatość wysoka nieprzepuszczalność Wysoka odporność na działanie chemikaliów i olei oraz innych agresywnych substancji Składa się głównie z naturalnych, mineralnych surowców jak kwarc, bazalt i granit Znacznie niższy ciężar w porównaniu z podobnymi kanałami betonowymi POLIMEROBETON MEA Specjalny beton polimerowy MEA charakteryzuje się znakomitymi właściwościami fizyczno-chemicznymi. Jest wyjątkowo niezawodnym i wszechstronnym materiałem również w najtrudniejszych warunkach. Korytka MEA z polimerobetonu są szczególnie przyjazne dla środowiska, gdyż materiał składa się w dużym stopniu z surowców mineralnych, co ułatwia jego recykling. Oprócz tego nasze kanały są ekstremalnie wytrzymałe i trwałe, gwarantując długi okres użytkowania systemu odwadniania. Korytka z polimerobetonu są wyjątkowo odporne na działanie chemikaliów i kwasów, będąc najlepszym rozwiązaniem na rzecz ekologicznego odwadniania oraz ochrony środowiska i wód gruntowych. WŁAŚCIWOŚCI MATERIAŁU Odporność na ściskanie Odporność na zginanie i rozciąganie Nasiąkliwość Moduł elastyczności Gęstość Głębokość wnikania wody Struktura materiału Ciężar korpusu kanału Obróbka Przyjazność dla środowiska Korytka z polimerobetonu mają jeszcze inne zalety: są znacznie lżejsze niż porównywalne korytka betonowe, ułatwiając dostawę i montaż. Odporność na proces starzenia się > 90 N/mm2 > 22 N/mm2 poniżej 0.05% kn/mm kg/dm2 0 mm2 Bez zjawiska kapilarności szybki odpływ wody i cząstek brudu Znacznie lżejsze niż porównywalne kanały betonowe Łatwa obróbka tarczą tnącą, wiertłem do kamienia lub dłutem Ekologiczny materiał budowlany z kruszywami mineralnymi Absolutnie mrozoodporny, odporny na zużycie i bezobsługowy 09

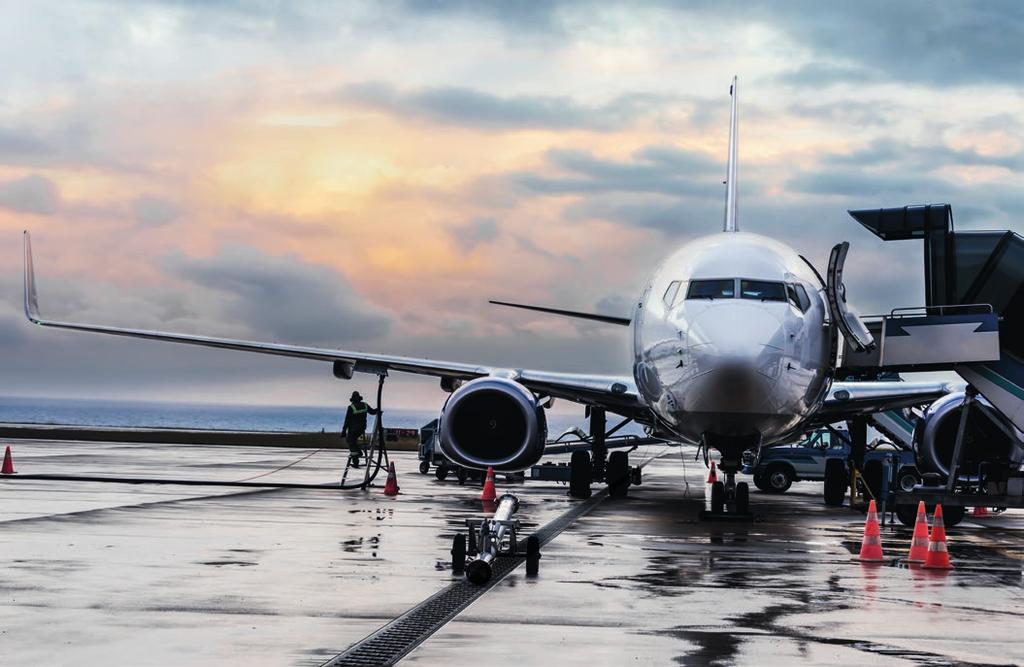

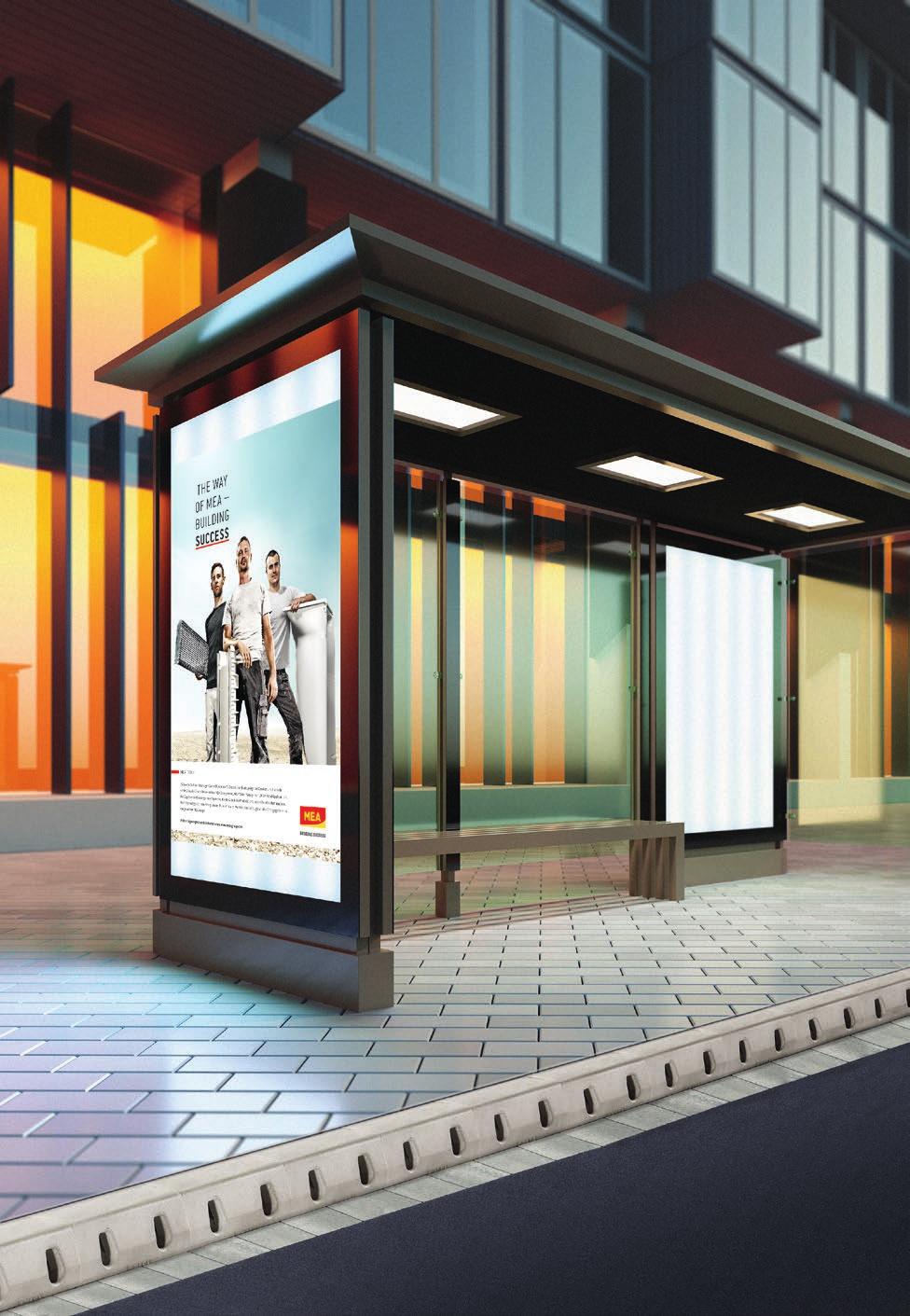

10 DROGI I AUTOSTRADY MEADRAIN TRAFFIC OBSZARY ZASTOSOWAN PRZYSTANKI AUTOBUSOWE I SKRZYŻOWANIA DRÓG TRASY TESTOWE I TORY FORMUŁY 1 DROGI EKSPRESOWE LOTNISKA TORY TRAMWAJOWE

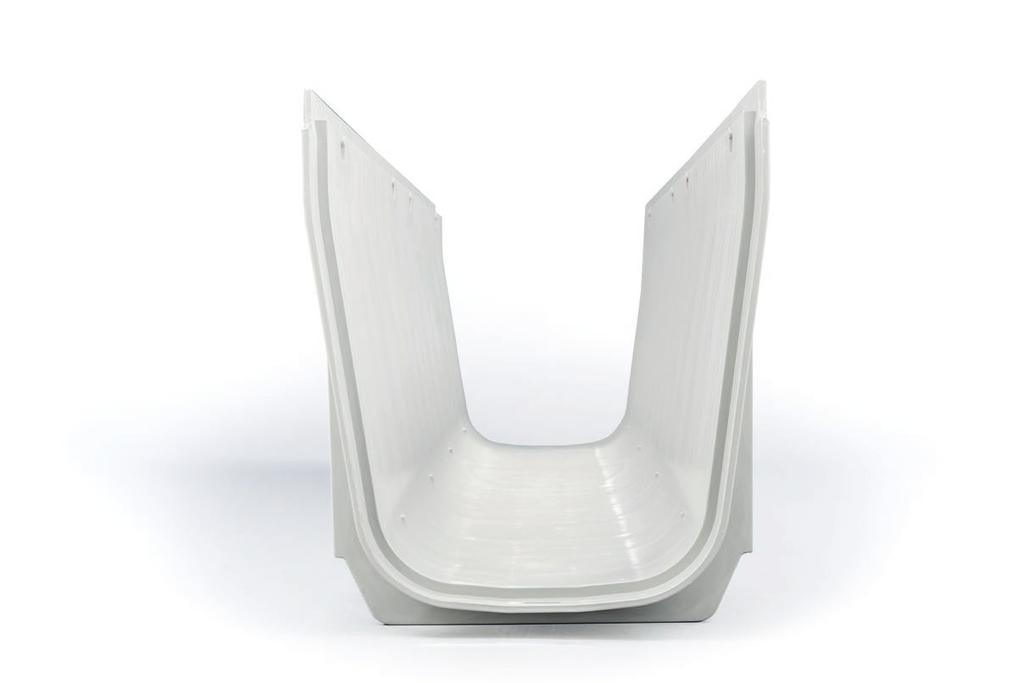

11 MEA PORTFOLIO PRODUKTÓW11 ODKRYJ POZOSTAŁE PORTFOLIO PRODUKTOW FIRMY MEA WATER MANAGEMENT MEADRAIN PG Rozwiązania do odwadniania garażów podziemnych i parkingów wielopoziomowych MEATEC Profesionalny system odwadniania fasad i tarasów MEARIN Ultralekkie i wytrzymałe profesjonalne kanały odwadniające z kompozytu GRP (do E 600) MEADRAIN Profesjonalne systemy odwadniania w ciężkim transporcie drogowym

12 MEA Polska Sp. z o.o. ul.kupiecka 10 PL Wrocł aw tel PL
