Projekt budowlany przyłącza kanalizacji deszczowej w Złotnikach OPIS TECHNICZNY. do projektu przyłącza BRANŻA SANITARNA

Transkrypt

1 SPIS TREŚCI I CZEŚĆ OPISOWA OPIS TECHNICZNY 1. Przedmiot inwestycji 2. Zamawiający 3. Podstawa opracowania 4. Warunki gruntowo-wodne 5. Stan istniejący 6. Stan projektowany 7. Wykonanie 8. Kolizje 9. Uwagi końcowe OPIS TECHNICZNY do projektu przyłącza BRANŻA SANITARNA 10. Oddziaływanie inwestycji na środowisko

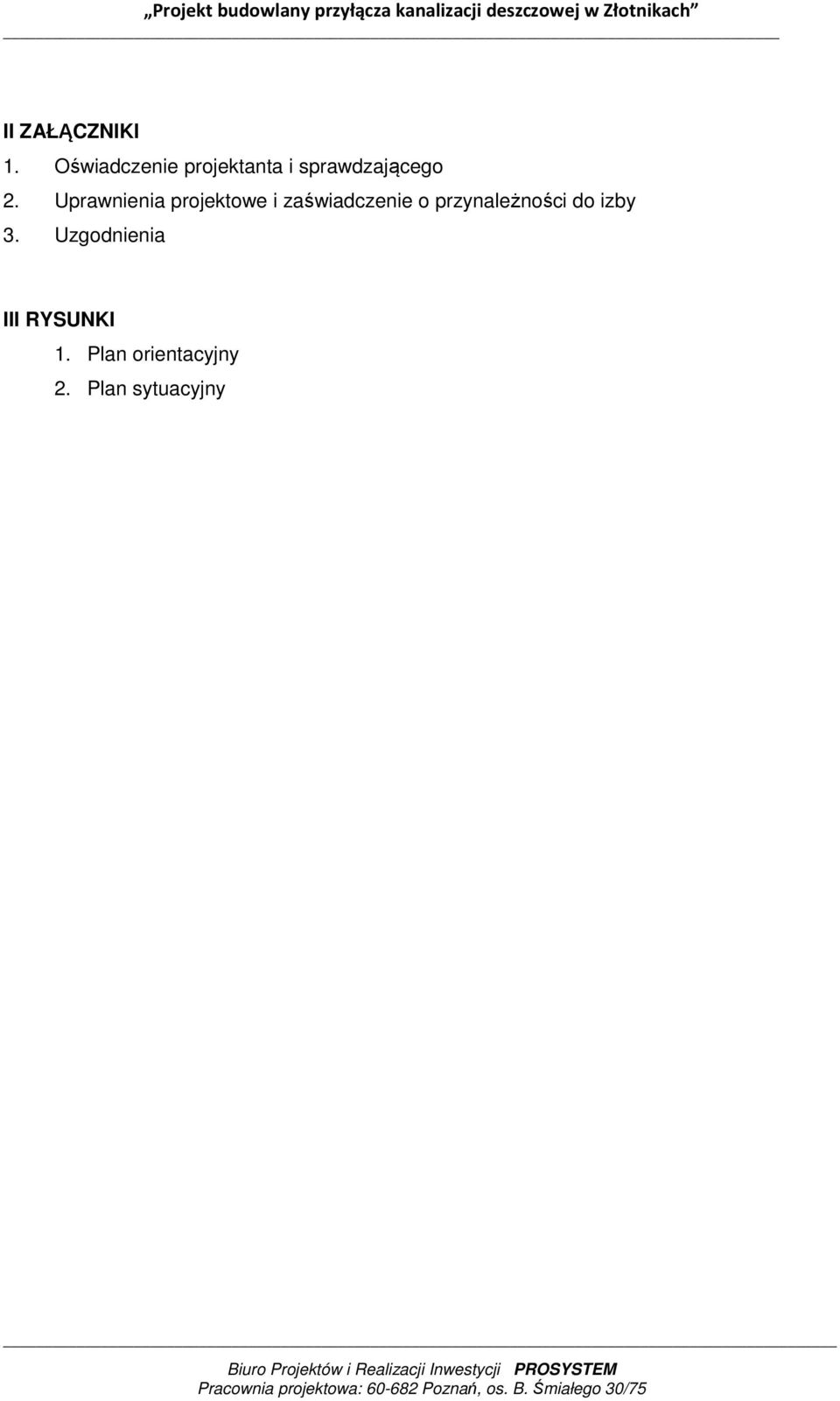

2 II ZAŁĄCZNIKI 1. Oświadczenie projektanta i sprawdzającego 2. Uprawnienia projektowe i zaświadczenie o przynależności do izby 3. Uzgodnienia III RYSUNKI 1. Plan orientacyjny 2. Plan sytuacyjny

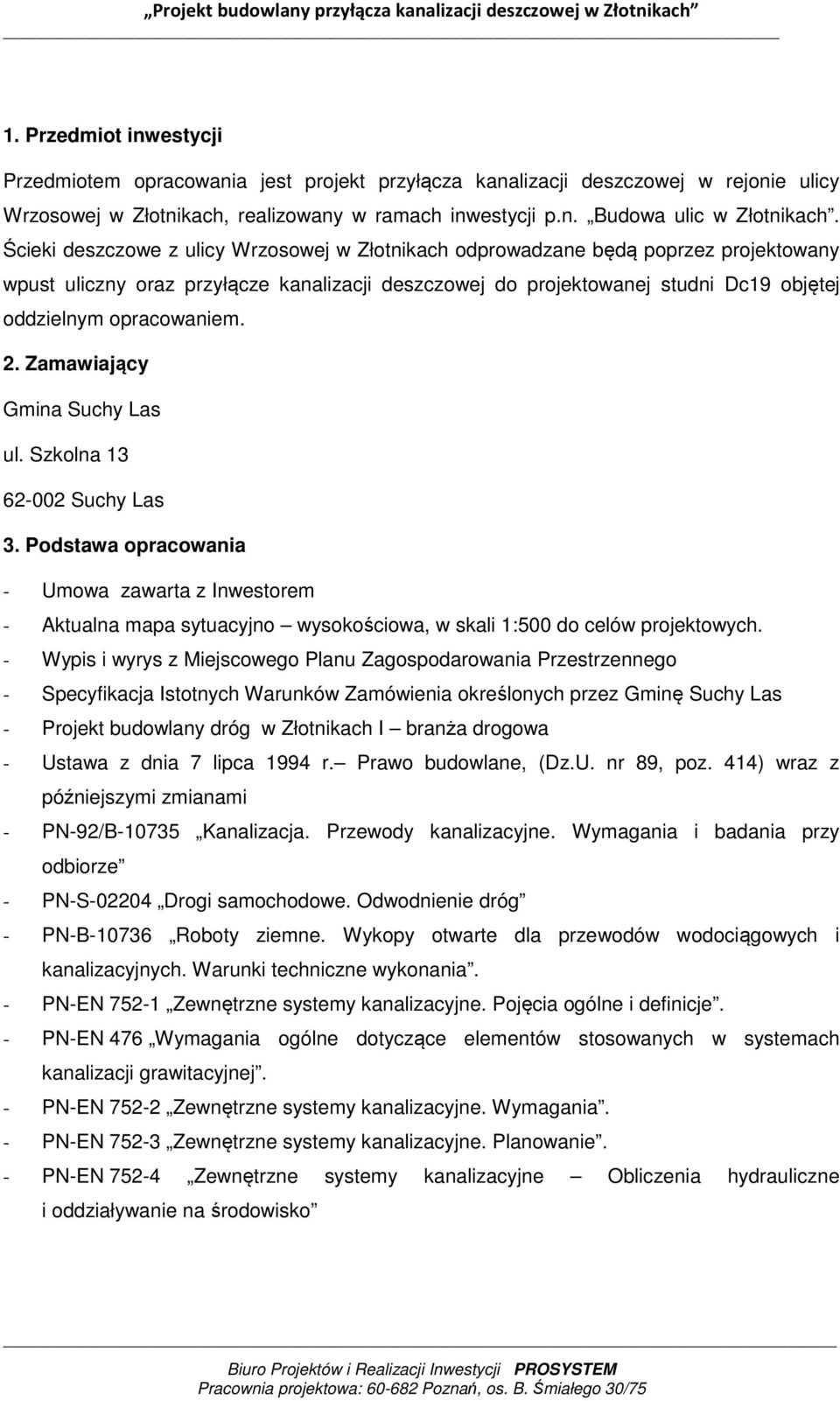

3 1. Przedmiot inwestycji Przedmiotem opracowania jest projekt przyłącza kanalizacji deszczowej w rejonie ulicy Wrzosowej w Złotnikach, realizowany w ramach inwestycji p.n. Budowa ulic w Złotnikach. Ścieki deszczowe z ulicy Wrzosowej w Złotnikach odprowadzane będą poprzez projektowany wpust uliczny oraz przyłącze kanalizacji deszczowej do projektowanej studni Dc19 objętej oddzielnym opracowaniem. 2. Zamawiający Gmina Suchy Las ul. Szkolna Suchy Las 3. Podstawa opracowania - Umowa zawarta z Inwestorem - Aktualna mapa sytuacyjno wysokościowa, w skali 1:500 do celów projektowych. - Wypis i wyrys z Miejscowego Planu Zagospodarowania Przestrzennego - Specyfikacja Istotnych Warunków Zamówienia określonych przez Gminę Suchy Las - Projekt budowlany dróg w Złotnikach I branża drogowa - Ustawa z dnia 7 lipca 1994 r. Prawo budowlane, (Dz.U. nr 89, poz. 414) wraz z późniejszymi zmianami - PN-92/B Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze - PN-S Drogi samochodowe. Odwodnienie dróg - PN-B Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. - PN-EN Zewnętrzne systemy kanalizacyjne. Pojęcia ogólne i definicje. - PN-EN 476 Wymagania ogólne dotyczące elementów stosowanych w systemach kanalizacji grawitacyjnej. - PN-EN Zewnętrzne systemy kanalizacyjne. Wymagania. - PN-EN Zewnętrzne systemy kanalizacyjne. Planowanie. - PN-EN Zewnętrzne systemy kanalizacyjne Obliczenia hydrauliczne i oddziaływanie na środowisko

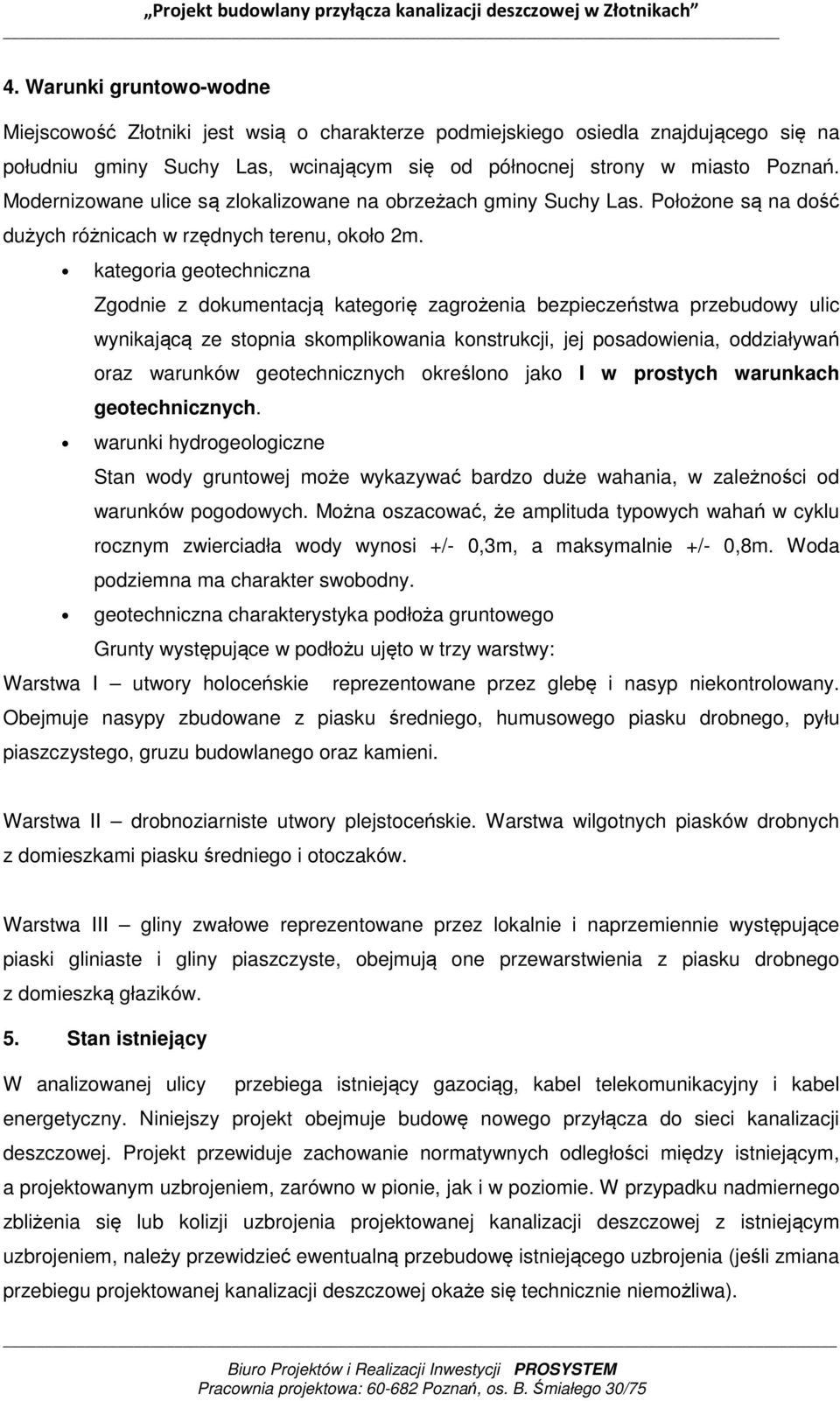

4 4. Warunki gruntowo-wodne Miejscowość Złotniki jest wsią o charakterze podmiejskiego osiedla znajdującego się na południu gminy Suchy Las, wcinającym się od północnej strony w miasto Poznań. Modernizowane ulice są zlokalizowane na obrzeżach gminy Suchy Las. Położone są na dość dużych różnicach w rzędnych terenu, około 2m. kategoria geotechniczna Zgodnie z dokumentacją kategorię zagrożenia bezpieczeństwa przebudowy ulic wynikającą ze stopnia skomplikowania konstrukcji, jej posadowienia, oddziaływań oraz warunków geotechnicznych określono jako I w prostych warunkach geotechnicznych. warunki hydrogeologiczne Stan wody gruntowej może wykazywać bardzo duże wahania, w zależności od warunków pogodowych. Można oszacować, że amplituda typowych wahań w cyklu rocznym zwierciadła wody wynosi +/- 0,3m, a maksymalnie +/- 0,8m. Woda podziemna ma charakter swobodny. geotechniczna charakterystyka podłoża gruntowego Grunty występujące w podłożu ujęto w trzy warstwy: Warstwa I utwory holoceńskie reprezentowane przez glebę i nasyp niekontrolowany. Obejmuje nasypy zbudowane z piasku średniego, humusowego piasku drobnego, pyłu piaszczystego, gruzu budowlanego oraz kamieni. Warstwa II drobnoziarniste utwory plejstoceńskie. Warstwa wilgotnych piasków drobnych z domieszkami piasku średniego i otoczaków. Warstwa III gliny zwałowe reprezentowane przez lokalnie i naprzemiennie występujące piaski gliniaste i gliny piaszczyste, obejmują one przewarstwienia z piasku drobnego z domieszką głazików. 5. Stan istniejący W analizowanej ulicy przebiega istniejący gazociąg, kabel telekomunikacyjny i kabel energetyczny. Niniejszy projekt obejmuje budowę nowego przyłącza do sieci kanalizacji deszczowej. Projekt przewiduje zachowanie normatywnych odległości między istniejącym, a projektowanym uzbrojeniem, zarówno w pionie, jak i w poziomie. W przypadku nadmiernego zbliżenia się lub kolizji uzbrojenia projektowanej kanalizacji deszczowej z istniejącym uzbrojeniem, należy przewidzieć ewentualną przebudowę istniejącego uzbrojenia (jeśli zmiana przebiegu projektowanej kanalizacji deszczowej okaże się technicznie niemożliwa).

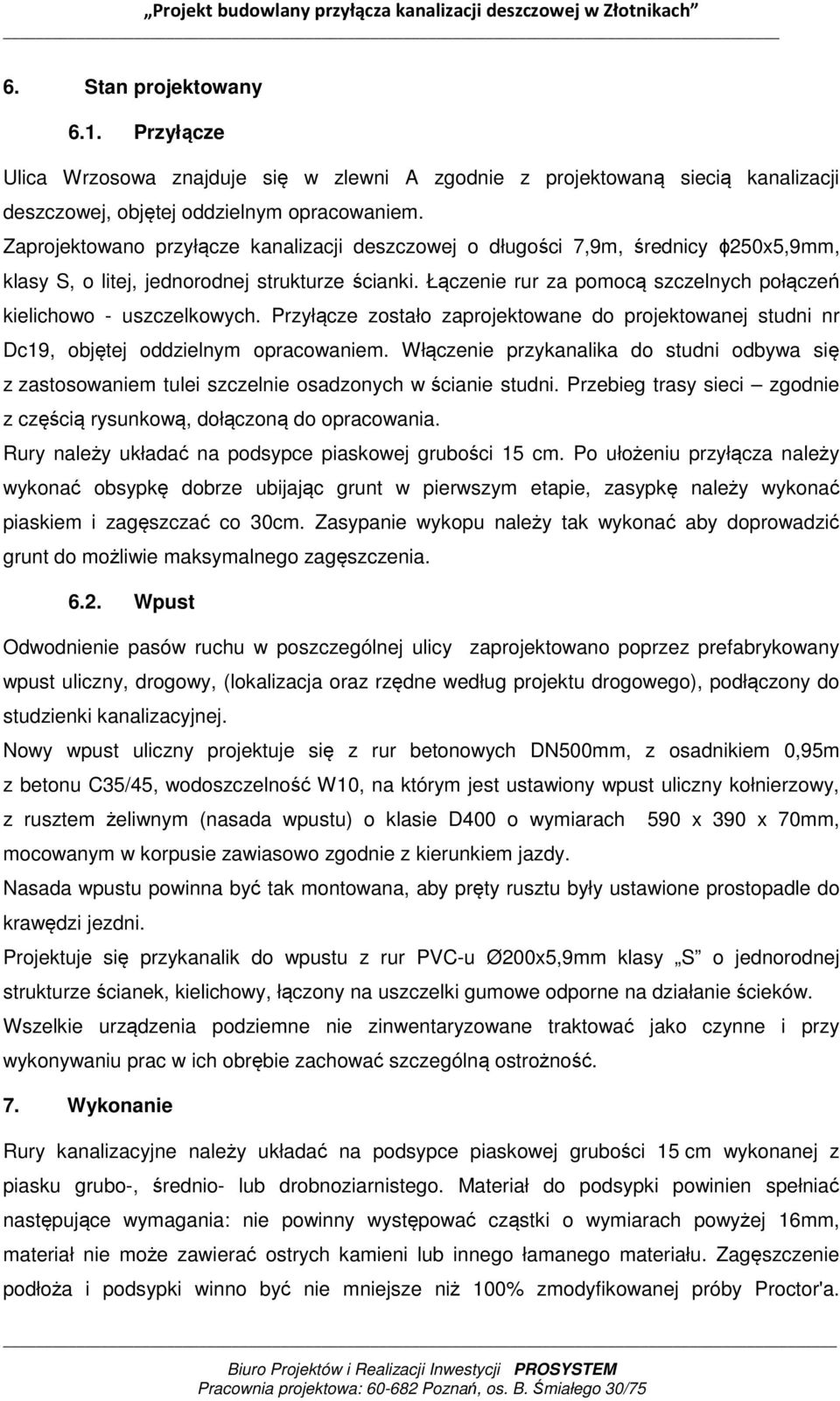

5 6. Stan projektowany 6.1. Przyłącze Ulica Wrzosowa znajduje się w zlewni A zgodnie z projektowaną siecią kanalizacji deszczowej, objętej oddzielnym opracowaniem. Zaprojektowano przyłącze kanalizacji deszczowej o długości 7,9m, średnicy ɸ250x5,9mm, klasy S, o litej, jednorodnej strukturze ścianki. Łączenie rur za pomocą szczelnych połączeń kielichowo - uszczelkowych. Przyłącze zostało zaprojektowane do projektowanej studni nr Dc19, objętej oddzielnym opracowaniem. Włączenie przykanalika do studni odbywa się z zastosowaniem tulei szczelnie osadzonych w ścianie studni. Przebieg trasy sieci zgodnie z częścią rysunkową, dołączoną do opracowania. Rury należy układać na podsypce piaskowej grubości 15 cm. Po ułożeniu przyłącza należy wykonać obsypkę dobrze ubijając grunt w pierwszym etapie, zasypkę należy wykonać piaskiem i zagęszczać co 30cm. Zasypanie wykopu należy tak wykonać aby doprowadzić grunt do możliwie maksymalnego zagęszczenia Wpust Odwodnienie pasów ruchu w poszczególnej ulicy zaprojektowano poprzez prefabrykowany wpust uliczny, drogowy, (lokalizacja oraz rzędne według projektu drogowego), podłączony do studzienki kanalizacyjnej. Nowy wpust uliczny projektuje się z rur betonowych DN500mm, z osadnikiem 0,95m z betonu C35/45, wodoszczelność W10, na którym jest ustawiony wpust uliczny kołnierzowy, z rusztem żeliwnym (nasada wpustu) o klasie D400 o wymiarach 590 x 390 x 70mm, mocowanym w korpusie zawiasowo zgodnie z kierunkiem jazdy. Nasada wpustu powinna być tak montowana, aby pręty rusztu były ustawione prostopadle do krawędzi jezdni. Projektuje się przykanalik do wpustu z rur PVC-u Ø200x5,9mm klasy S o jednorodnej strukturze ścianek, kielichowy, łączony na uszczelki gumowe odporne na działanie ścieków. Wszelkie urządzenia podziemne nie zinwentaryzowane traktować jako czynne i przy wykonywaniu prac w ich obrębie zachować szczególną ostrożność. 7. Wykonanie Rury kanalizacyjne należy układać na podsypce piaskowej grubości 15 cm wykonanej z piasku grubo-, średnio- lub drobnoziarnistego. Materiał do podsypki powinien spełniać następujące wymagania: nie powinny występować cząstki o wymiarach powyżej 16mm, materiał nie może zawierać ostrych kamieni lub innego łamanego materiału. Zagęszczenie podłoża i podsypki winno być nie mniejsze niż 100% zmodyfikowanej próby Proctor'a.

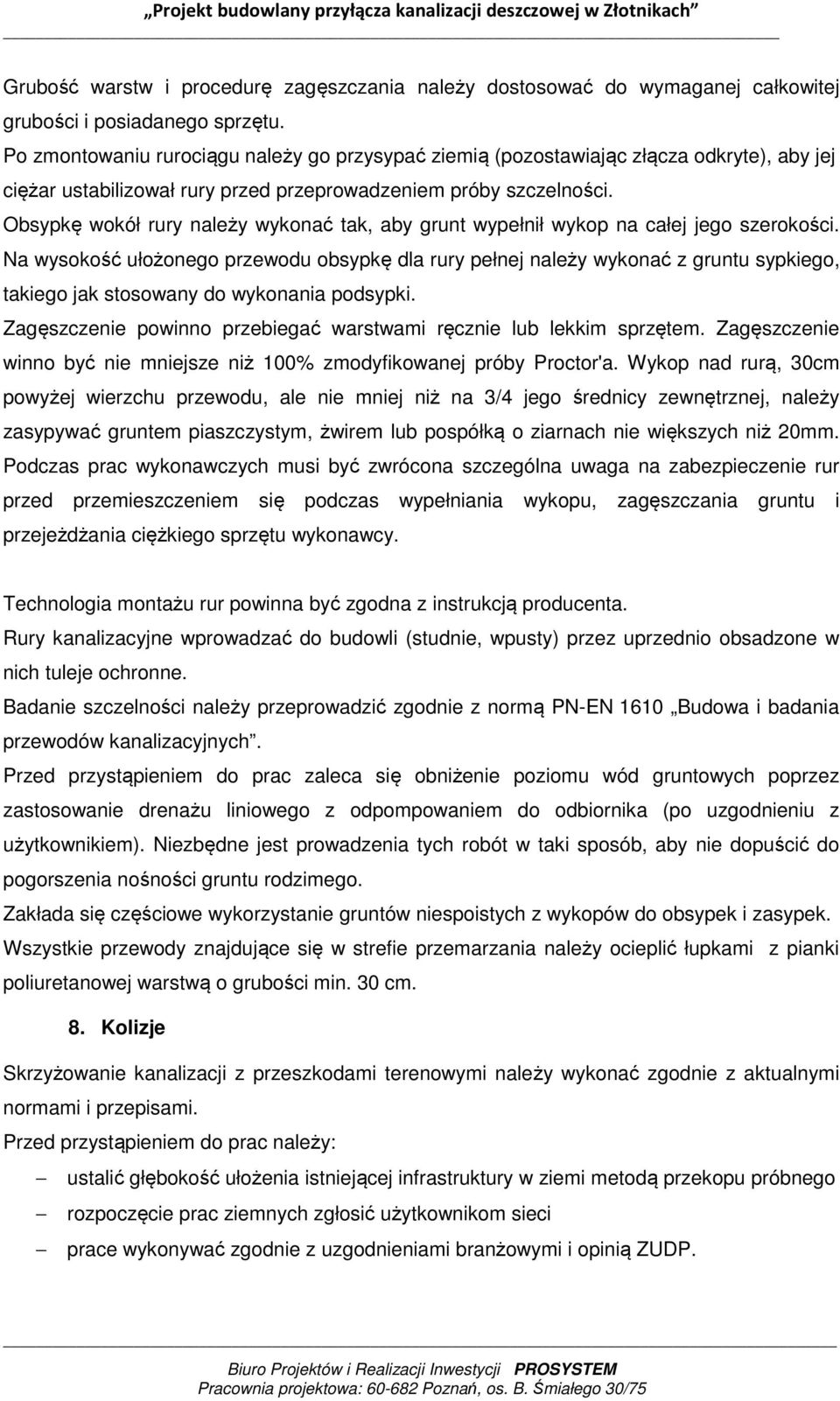

6 Grubość warstw i procedurę zagęszczania należy dostosować do wymaganej całkowitej grubości i posiadanego sprzętu. Po zmontowaniu rurociągu należy go przysypać ziemią (pozostawiając złącza odkryte), aby jej ciężar ustabilizował rury przed przeprowadzeniem próby szczelności. Obsypkę wokół rury należy wykonać tak, aby grunt wypełnił wykop na całej jego szerokości. Na wysokość ułożonego przewodu obsypkę dla rury pełnej należy wykonać z gruntu sypkiego, takiego jak stosowany do wykonania podsypki. Zagęszczenie powinno przebiegać warstwami ręcznie lub lekkim sprzętem. Zagęszczenie winno być nie mniejsze niż 100% zmodyfikowanej próby Proctor'a. Wykop nad rurą, 30cm powyżej wierzchu przewodu, ale nie mniej niż na 3/4 jego średnicy zewnętrznej, należy zasypywać gruntem piaszczystym, żwirem lub pospółką o ziarnach nie większych niż 20mm. Podczas prac wykonawczych musi być zwrócona szczególna uwaga na zabezpieczenie rur przed przemieszczeniem się podczas wypełniania wykopu, zagęszczania gruntu i przejeżdżania ciężkiego sprzętu wykonawcy. Technologia montażu rur powinna być zgodna z instrukcją producenta. Rury kanalizacyjne wprowadzać do budowli (studnie, wpusty) przez uprzednio obsadzone w nich tuleje ochronne. Badanie szczelności należy przeprowadzić zgodnie z normą PN-EN 1610 Budowa i badania przewodów kanalizacyjnych. Przed przystąpieniem do prac zaleca się obniżenie poziomu wód gruntowych poprzez zastosowanie drenażu liniowego z odpompowaniem do odbiornika (po uzgodnieniu z użytkownikiem). Niezbędne jest prowadzenia tych robót w taki sposób, aby nie dopuścić do pogorszenia nośności gruntu rodzimego. Zakłada się częściowe wykorzystanie gruntów niespoistych z wykopów do obsypek i zasypek. Wszystkie przewody znajdujące się w strefie przemarzania należy ocieplić łupkami z pianki poliuretanowej warstwą o grubości min. 30 cm. 8. Kolizje Skrzyżowanie kanalizacji z przeszkodami terenowymi należy wykonać zgodnie z aktualnymi normami i przepisami. Przed przystąpieniem do prac należy: ustalić głębokość ułożenia istniejącej infrastruktury w ziemi metodą przekopu próbnego rozpoczęcie prac ziemnych zgłosić użytkownikom sieci prace wykonywać zgodnie z uzgodnieniami branżowymi i opinią ZUDP.

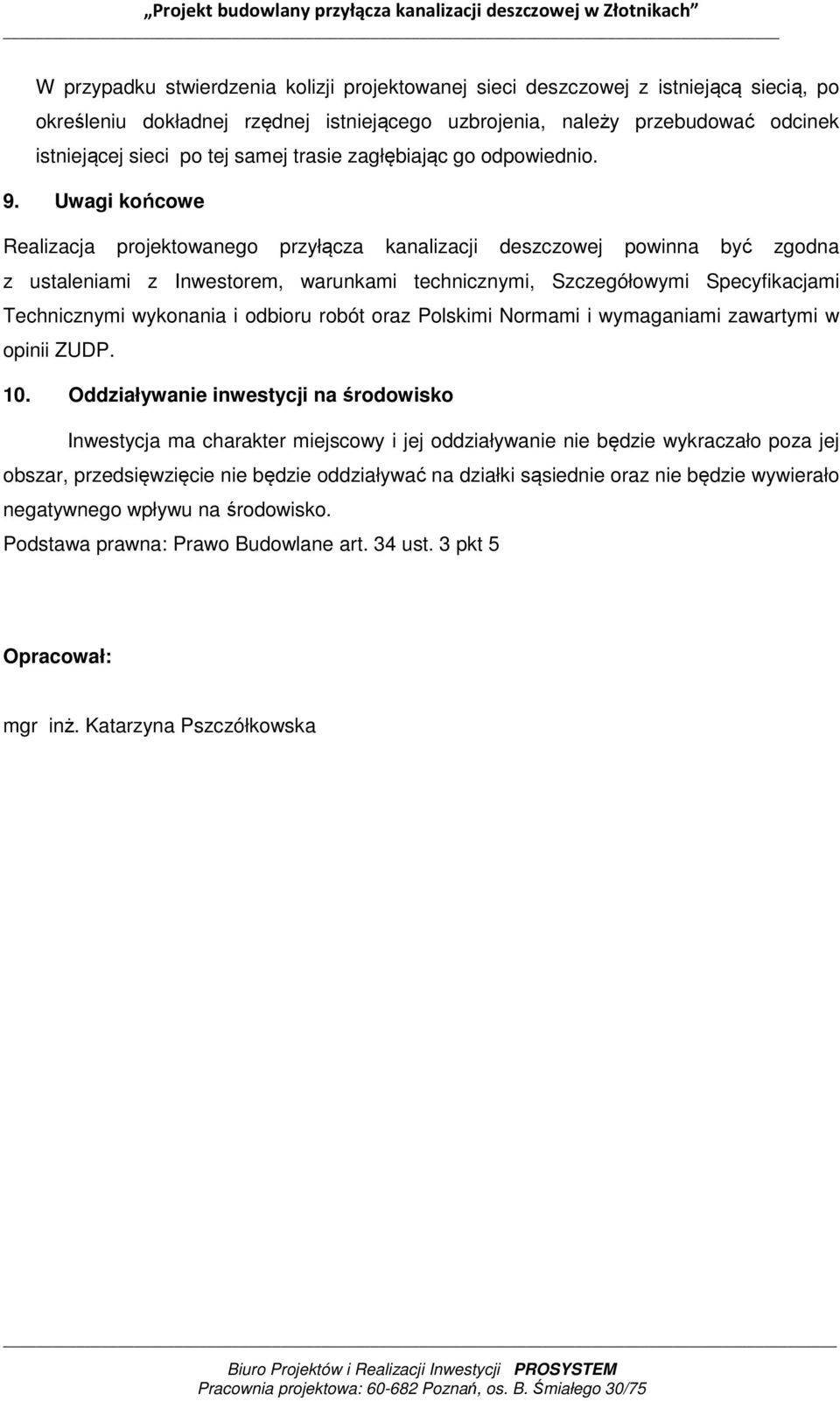

7 W przypadku stwierdzenia kolizji projektowanej sieci deszczowej z istniejącą siecią, po określeniu dokładnej rzędnej istniejącego uzbrojenia, należy przebudować odcinek istniejącej sieci po tej samej trasie zagłębiając go odpowiednio. 9. Uwagi końcowe Realizacja projektowanego przyłącza kanalizacji deszczowej powinna być zgodna z ustaleniami z Inwestorem, warunkami technicznymi, Szczegółowymi Specyfikacjami Technicznymi wykonania i odbioru robót oraz Polskimi Normami i wymaganiami zawartymi w opinii ZUDP. 10. Oddziaływanie inwestycji na środowisko Inwestycja ma charakter miejscowy i jej oddziaływanie nie będzie wykraczało poza jej obszar, przedsięwzięcie nie będzie oddziaływać na działki sąsiednie oraz nie będzie wywierało negatywnego wpływu na środowisko. Podstawa prawna: Prawo Budowlane art. 34 ust. 3 pkt 5 Opracował: mgr inż. Katarzyna Pszczółkowska
