RedMIG Podstawowa linia ekonomicznych urządzeń MIG/MAG

Transkrypt

1 RedMIG Podstawowa linia ekonomicznych urządzeń MIG/MAG MIG/ MAG

2 PODSTAWOWY MIG/MAG W OKAZYJNEJ CENIE! RedMIG 1600 K /2000 K RedMIG 2800 K Funkcjonalność i komfort obsługi Precyzyjne ustawienie prądu spawalnia przez 7 bądź 14 poziomów regulacji, Możliwość pracy: /spaw. punktowe/ bezstopniowe spaw. w interwałach Bezstopniowe ustawienie czasu spawania oraz przerwy Precyzyjny układ podawania drutu Centralne gniazdo EURO Transformator oraz dławik indukcyjny wykonany z miedzi Bezpieczny i stabilny stojak na butlę Urządzenie posiada dopuszczenie do zakładów o podwyższonym ryzyku związanym z prądem elektrycznym, oznaczenie S Łatwe i ergonomiczne przemieszczanie za pomocą kółek o dużej średnicy 2

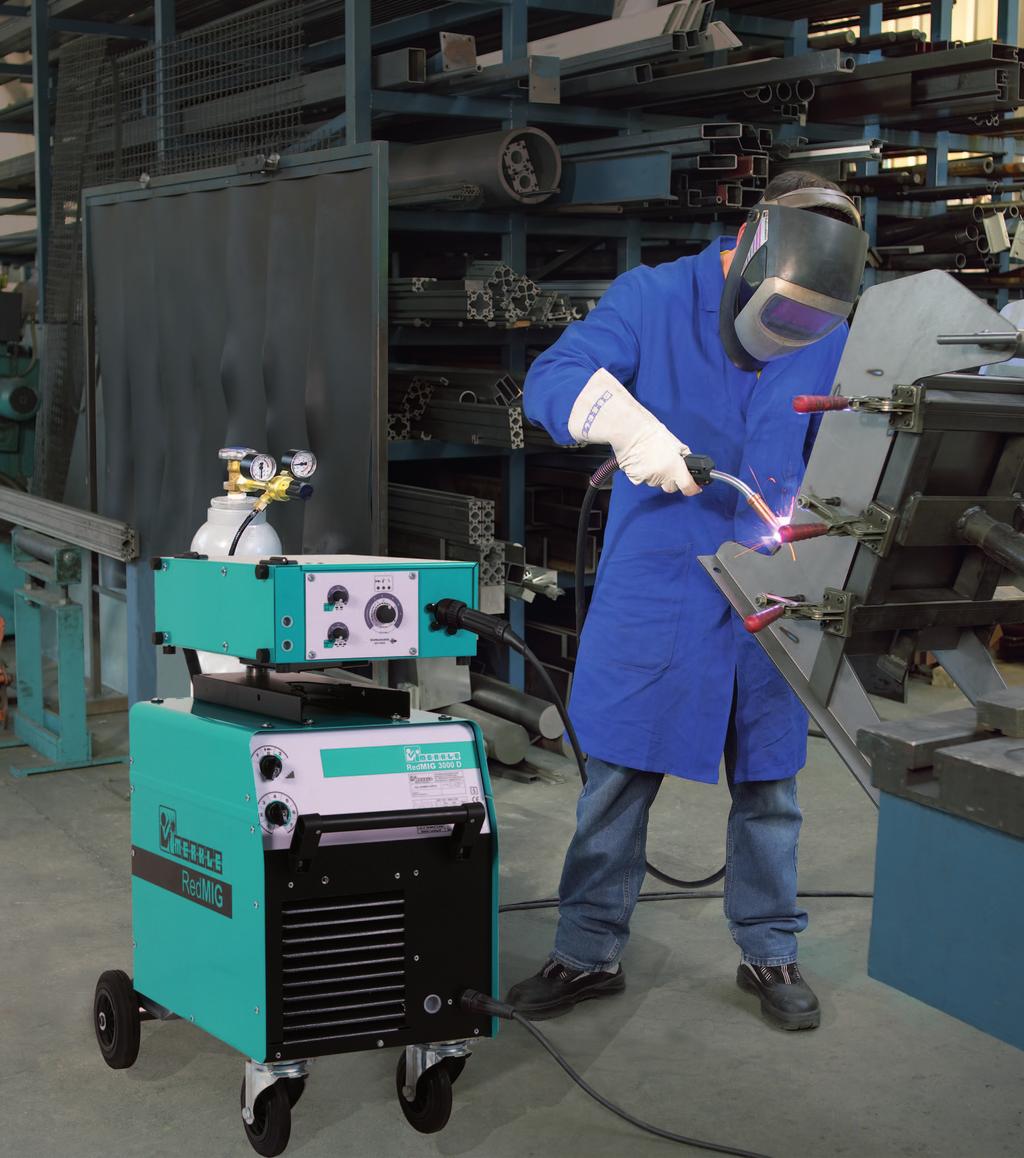

3 RedMIG 3000 K RedMIG 3000 D 3

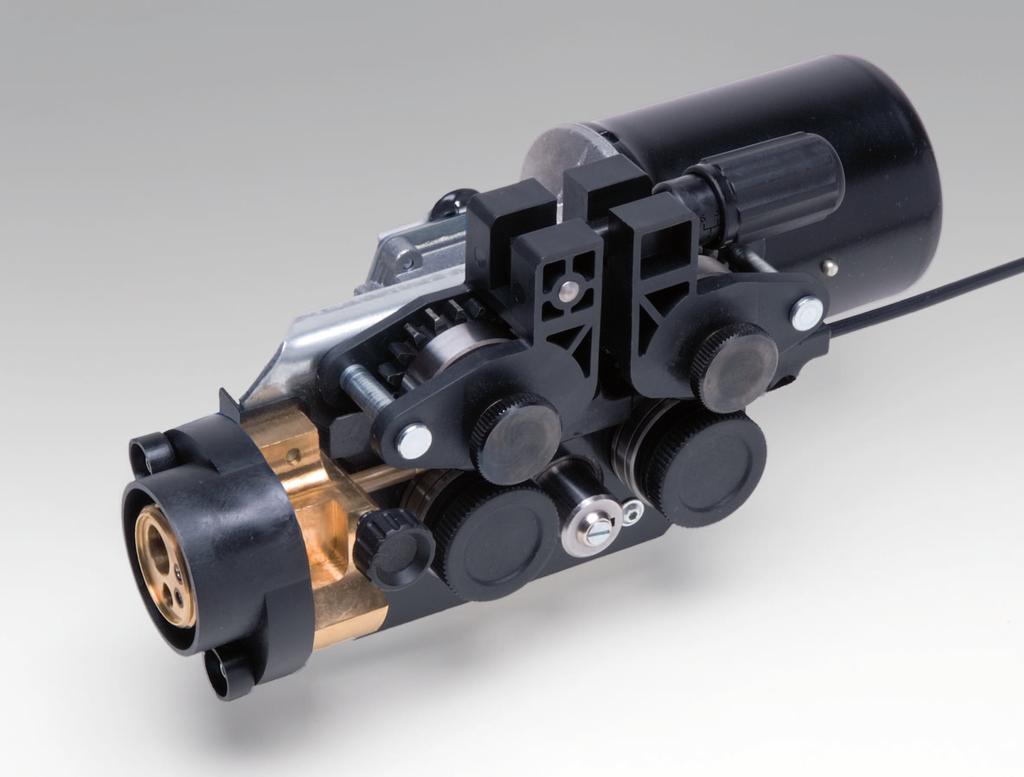

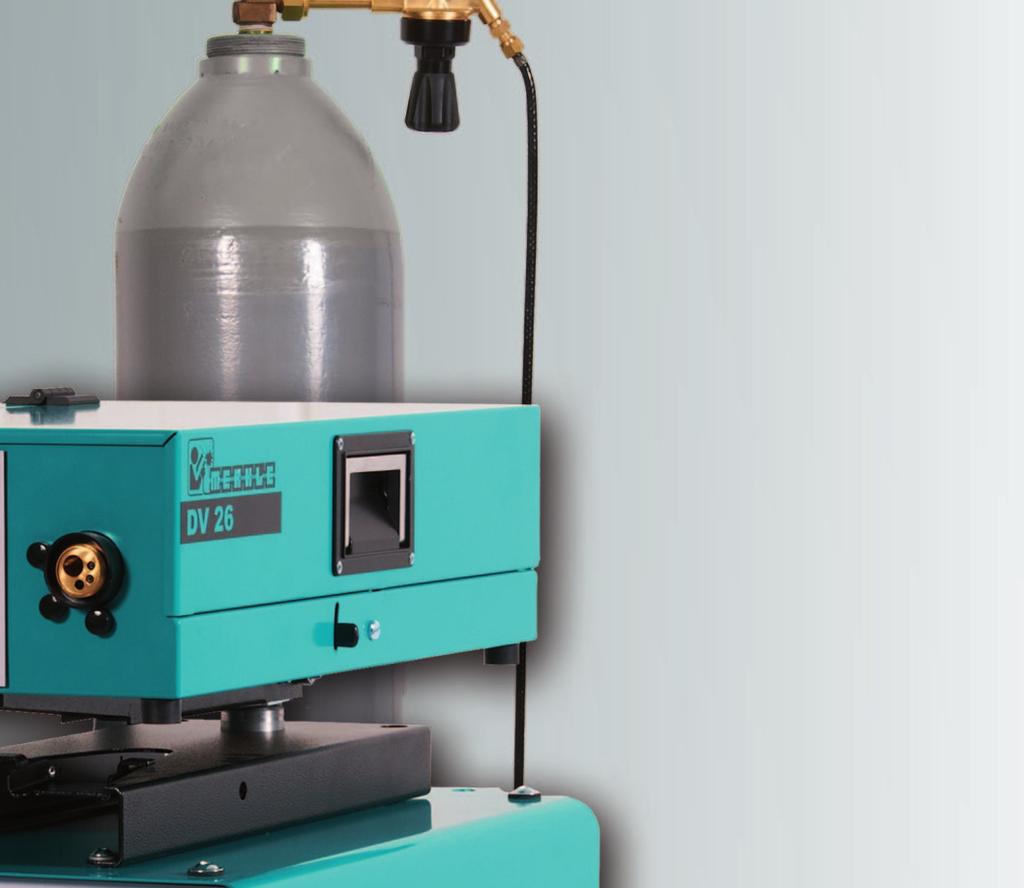

4 Urządzenia MIG/MAG - seria RedMIG. KOMPAKTOWY, TRWAŁY, FUNKCJONALNY! Poprzez jego kompaktową budowę, klasyczne elementy obsługi urządzenia RedMIG są idealnym wyborem do prac ręcznych, w warsztatach samochodowych i w zakładach serwisowych. Linia produktów obejmuje cztery urządzenia: RedMig 1600K: Idealny do cienkich blach do 5mm i do użycia również w sieci 230V. RedMIG 2000K: Uniwersalne urządzenie 200A. RedMIG 2800K: Idealny do prac ślusarskich, warsztatów i zakładów rolniczych o mocy 280 A i wyposażony w 4-rolkowy podajnik drutu, RedMIG 3000K: Wytrzymałe kompaktowe urządzenie z 4-rolkowym podajnikiem drutu. RedMIG 3000D: Wytrzymałe kompaktowe urządzenie z wydzielonym podajnikiem drutu. Precyzyjny 4-rolkowy napęd podajnika drutu DV-26 Seryjnie montowana w RedMIG 2800/3000 Rolki o zwiększonej średnicy, dwurowkowe Prosta wymiana rolek bez potrzebnych narzędzi Łatwy dostęp do podajnika drutu Złącze EURO Powtarzalne i precyzyjne ustawienie docisku drutu 4

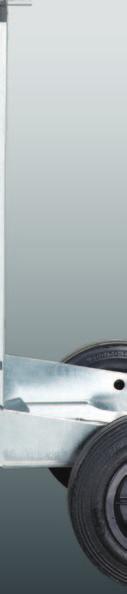

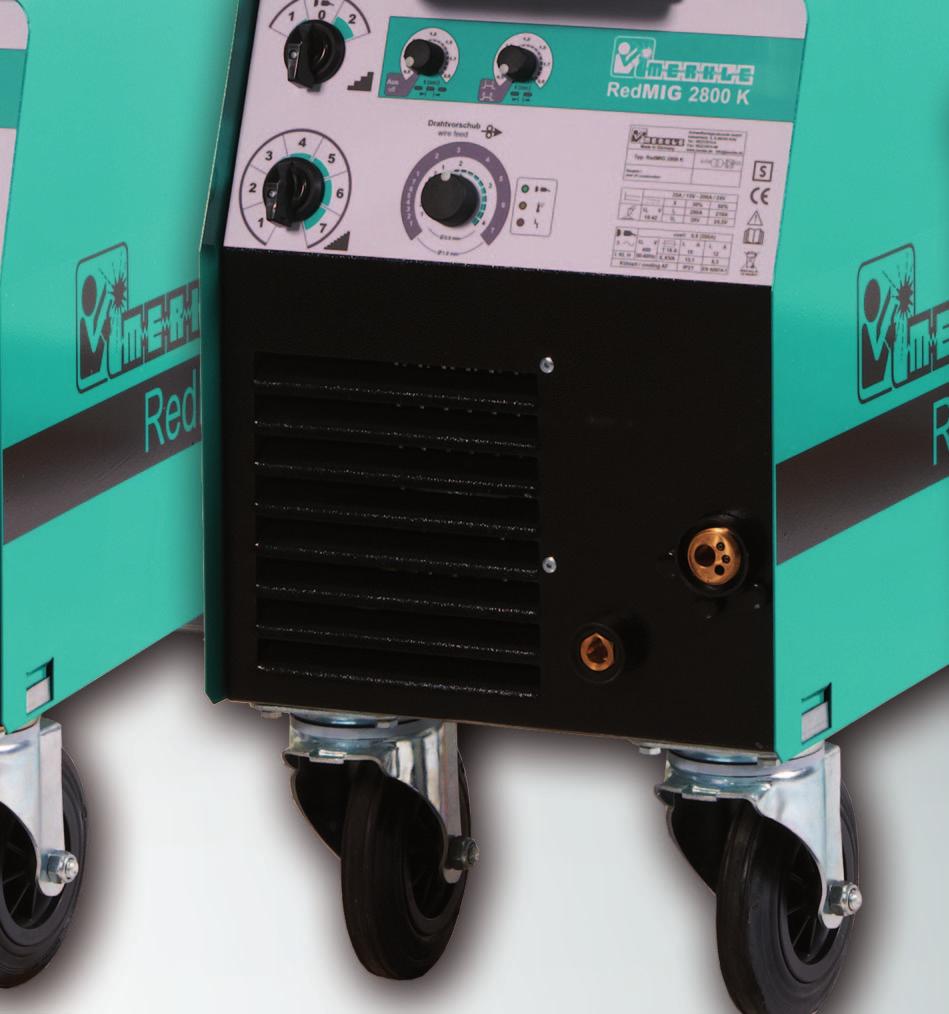

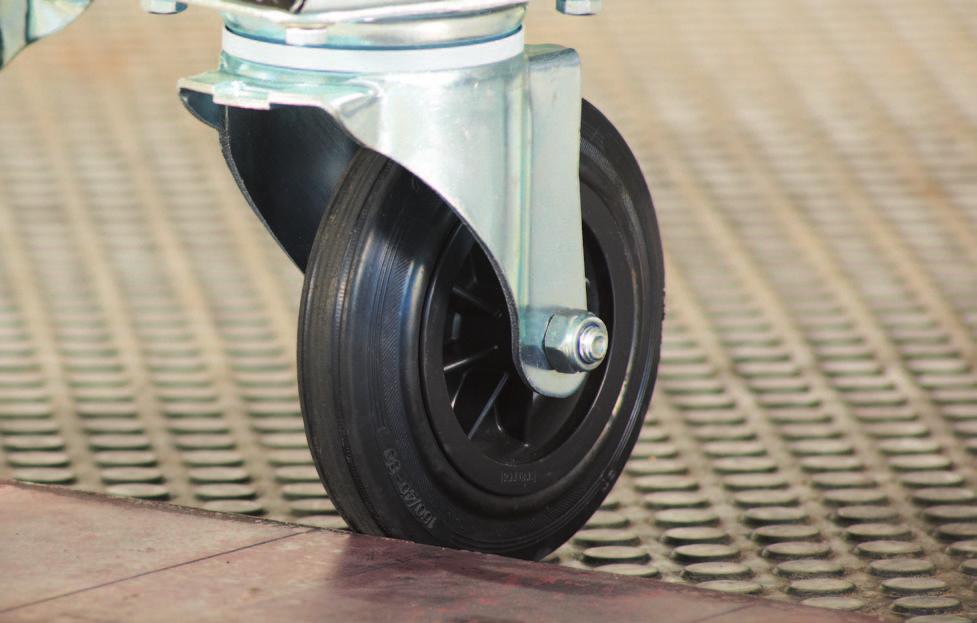

5 Ekstra duże kółka skrętne (160mm) i komfortowe kółka stałe (200mm). System podawania drutu oraz szpula z drutem są dokładnie widoczne i łatwo dostępne. 5

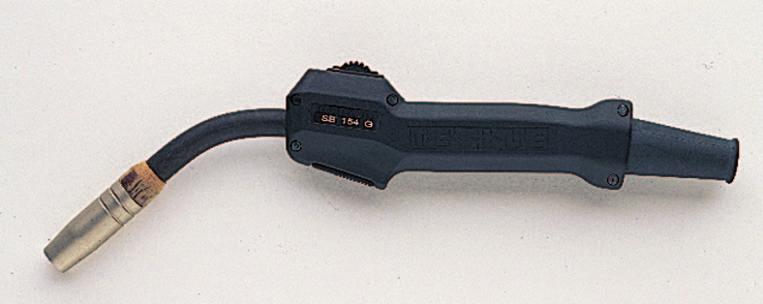

6 Uchwyt spawalniczy Merkle. 51 lat doświadczenia w produkcji Firma Merkle rozwija i produkuje uchwyty spawalnicze do spawania w osłonie i cięcia gazowego z ponad 50-letnim doświadczeniem. Uchwyty Merkle oferują najnowsze rozwiązania w każdym detalu. Zapewniają optymalne rezultaty spawalnia w urządzeniach z regulacją skokową MIG/MAG uzyskiwane przy pomocy chłodzonych gazem uchwytów ręcznych SB 157 G i SB 307 G. Funkcjonalność i komfort obsługi: Zabezpieczenie przed wyrwaniem oraz załamaniem pakietu spawalniczego, Uchwyty odporne na uderzenia, Optymalne chłodzenie uchwytu spawalniczego poprzez dwukanałowy system chłodzenia w SB 307 G Długość węża opcjonalnie 3 m lub 4m Łatwy w serwisowaniu ze względu na wymienną dyszę Izolowany montaż zapalnika w SB 307 G Geschraubte Gasdüsen Szczelnie zamknięty mikro włącznik w uchwycie spawalniczym odporny na działanie wilgoci oraz zanieczyszczeń SB 157 G Mieszanka: 150 A 60% ED CO 2 : 180 A 60% ED SB 307 G Mieszanka: 280 A 60% ED CO 2 : 300 A 60% ED 6

7 Funkcjonalność i wydajność. Zaawansowana technika w każdym detalu! Linia produktów RedMIG jest zarówno podstawową jak i wysokowydajną linią produktów MIG/MAG firmy Merkle. Atrakcyjne ceny, solidne wyposażenie i wydajna technologia są cechami tej właśnie linii produktów. Dane techniczneredmig 1600 KRedMIG 2000 KRedMIG 2800 KRedMIG 3000 KRedMIG 3000 D Zasilanie 1 x 230 V 3 x 400 V 3 x 400 V 3 x 400 V 3 x 400 V Częstotliwość50/60 Hz50/60 Hz50/60 Hz50/60 Hz50/60 Hz Moc pobierana3,0 kva4,2 kva6,2 kva8,3 kva8,3 kva Prąd znamionowy13 A6 A9 A12 A12 A Sekundar: Napięcie jałowe V V V V V Napięcie podczas pracy V V V V V Prąd spawalniczy A A A A A HSB 35% ED (10min.) 160 A (20 C) 200 A (20 C) 280 A (20 C) 280 A (40 C) 280 A (40 C) HSB 60% ED (10min.) 130 A (40 C) 140 A (40 C) 210 A (40 C) 240 A (40 C) 240 A (40 C) DB 100% ED 200 A (40 C) 200 A (40 C) Stopień ochronyip 21IP 21IP 21IP 23IP 23 Układ izolacyjnyhhhhh Stopień chłodzeniaafafafafaf Regulacja napięcia 7 poziomów 7 poziomów 14 poziomów 14 poziomów 14 poziomów Podawanie drutu Potencjometr Potencjometr Potencjometr Potencjometr Potencjometr Tryby pracy Czas punktowania Potencjometr Potencjometr Potencjometr Potencjometr Potencjometr Czas przerwy Potencjometr Potencjometr Potencjometr Potencjometr Potencjometr Opóźnienie czasowe posuwu drutu na stałe ustawiony na stałe ustawiony na stałe ustawiony na stałe ustawiony na stałe ustawiony Chłodzenie palnika gazu gazu gazu gazu gazu Podłączenie palnika Euro złącze Euro złącze Euro złącze Euro złącze Euro złącze Podajnik drutu zintegrowane zintegrowane zintegrowane zintegrowane wydzielony Posuw drutu 2-rolkowa przekładnia DV-21 0,7-20m/min. 2-rolkowa przekładnia DV-21 0,7-20m/min. 4-rolkowa przekładnia DV-26 0,7-25m/min. 4-rolkowa przekładnia DV-26 0,7-25m/min. 4-rolkowa przekładnia DV-26 0,7-25m/min. Norma EN S / CE EN S / CE EN S / CE EN S / CE EN S / CE Pojemnik na butle 10-20l butla z gazem 10-20l butla z gazem 10-20l butla z gazem 10-20l lub 50l butla z gazem 10-20l lub 50l butla z gazem Gewicht65 kg70 kg80 kg120 kg 140 kg Wymiary D x SZ x W w mm 800 x 460 x x 460 x x 460 x x 445 x x 445 x

8 Kształtuj przyszłość swojego przedsiębiorstwa skutecznie! 05/2015 Wraz z Merkle, Twoim specjalistą od urządzeń spawalniczych, spawarek, uchwytów spawalniczych i zautomatyzowanych systemów spawania. Urządzenia spawalnicze MIG/MAG Urządzenia spawalnicze PulseARC Urządzenia spawalnicze TIG (WIG) Inwertorowe spawarki MMA Plazmowe urządzenia do cięcia i spawania Palniki spawalnicze i przecinarki gazowe Stoły obrotowe wraz z oprzyrządowaniem Robotyzacja Merkle Merkle Schweißanlagen-Technik GmbH I Industriestr. 3 I D Kötz I Germany I Tel.: Fax: I info@merkle.de
