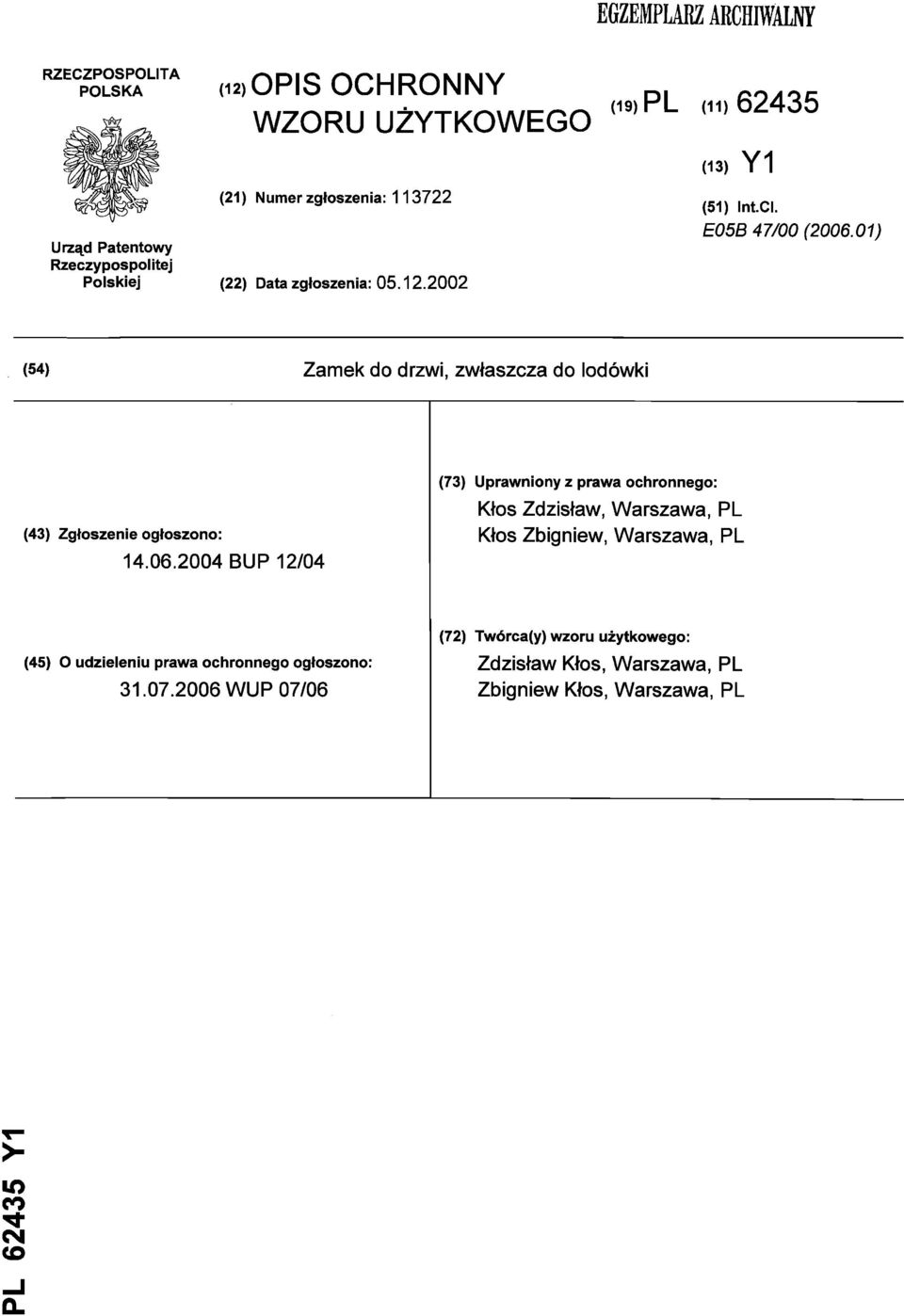

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11)62435 (13) Y1 (51) IntCI. E05B 47/00 ( ) (54) Zamek do drzwi, zwłaszcza do lodówki (43) Zgłoszenie ogłoszono: BUP 12/04 (73) Uprawniony z prawa ochronnego: Kłos Zdzisław, Warszawa, PL Kłos Zbigniew, Warszawa, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 07/06 (72) Twórca(y) wzoru użytkowego: Zdzisław Kłos, Warszawa, PL Zbigniew Kłos, Warszawa, PL co ^- CM

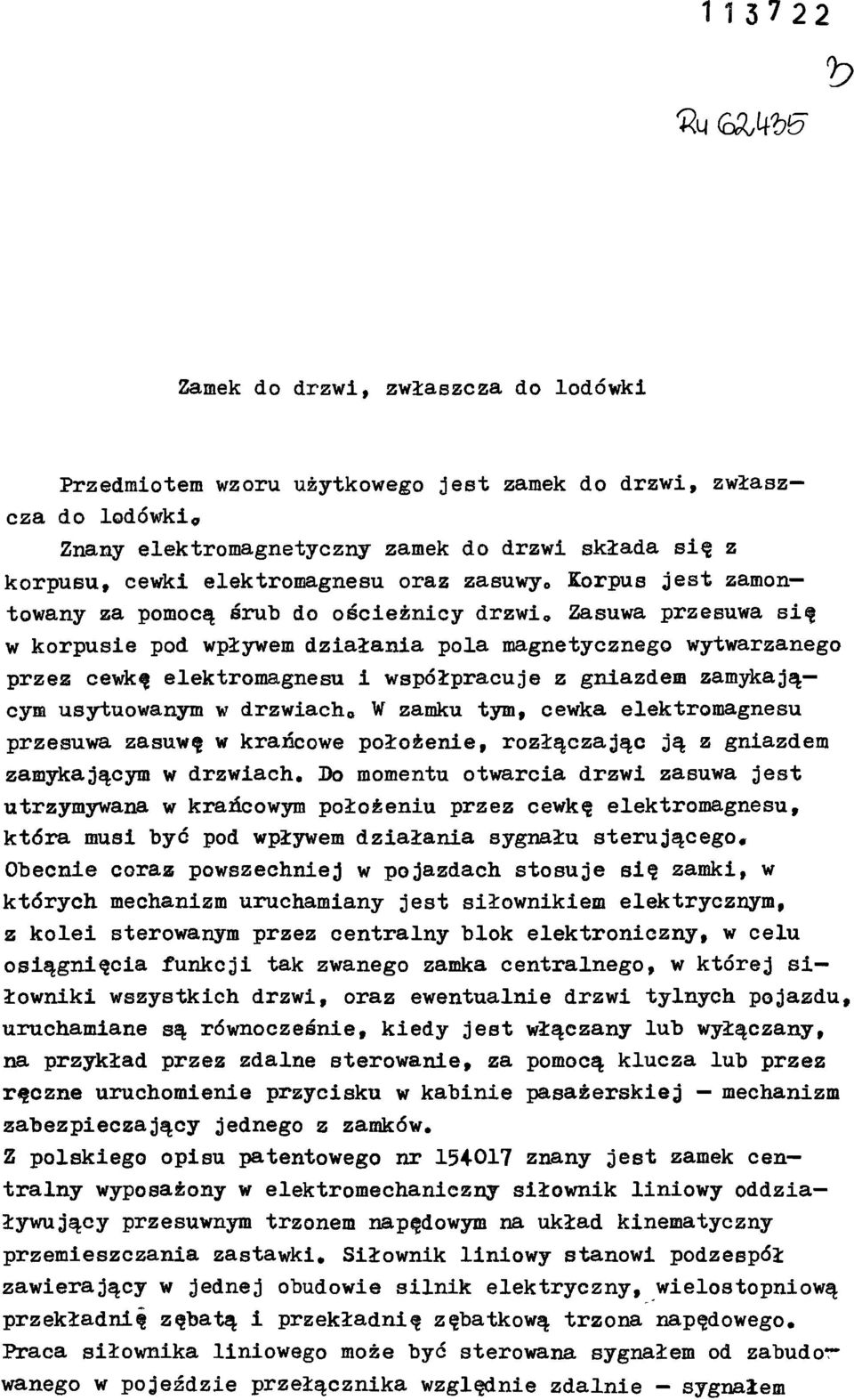

2 Zamek do drzwi, zwłaszcza do lodówki cza do Przedmiotem wzoru użytkowego jest zamek do drzwi, zwłasz lodówki* Znany elektromagnetyczny zamek do drzwi składa się z korpusu, cewki elektromagnesu oraz zasuwy0 Korpus jest zamon towany za pomocą śrub do ościeżnicy drzwi0 Zasuwa przesuwa się w korpusie pod wpływem działania pola magnetycznego wytwarzanego przez cewkę elektromagnesu i współpracuje z gniazdem zamykają cym usytuowanym w drzwiach* W zamku tym, cewka elektromagnesu przesuwa zasuwę w krańcowe położenie, rozłączając ją z gniazdem zamykającym w drzwiach* Do momentu otwarcia drzwi zasuwa jest utrzymywana w krańcowym położeniu przez cewkę elektromagnesu, która musi być pod wpływem działania sygnału sterując ego«obecnie coraz powszechniej w pojazdach stosuje się zamki, w których mechanizm uruchamiany jest siłownikiem elektrycznym, z kolei sterowanym przez centralny blok elektroniczny, w celu osiągnięcia funkcji tak zwanego zamka centralnego, w której si łowniki wszystkich drzwi, oraz ewentualnie drzwi tylnych pojazdu, uruchamiane są równocześnie, kiedy jest włączany lub wyłączany, na przykład przez zdalne sterowanie, za pomocą klucza lub przez ręczne uruchomienie przycisku w kabinie pasażerskiej mechanizm zabezpieczający jednego z zamków. Z polskiego opisu patentowego nr znany jest zamek cen tralny wyposażony w elektromechaniczny siłownik liniowy oddzia ływujący przesuwnym trzonem napędowym na układ kinematyczny przemieszczania zastawki* zawierający w Siłownik liniowy stanowi podzespół jednej obudowie silnik elektryczny, wielostopniową przekładnię zębatą i przekładnię zębatkową trzona napędowego. Praca siłownika liniowego może być sterowana sygnałem od zabudorwanego w pojeździe przełącznika względnie zdalnie - sygnałem

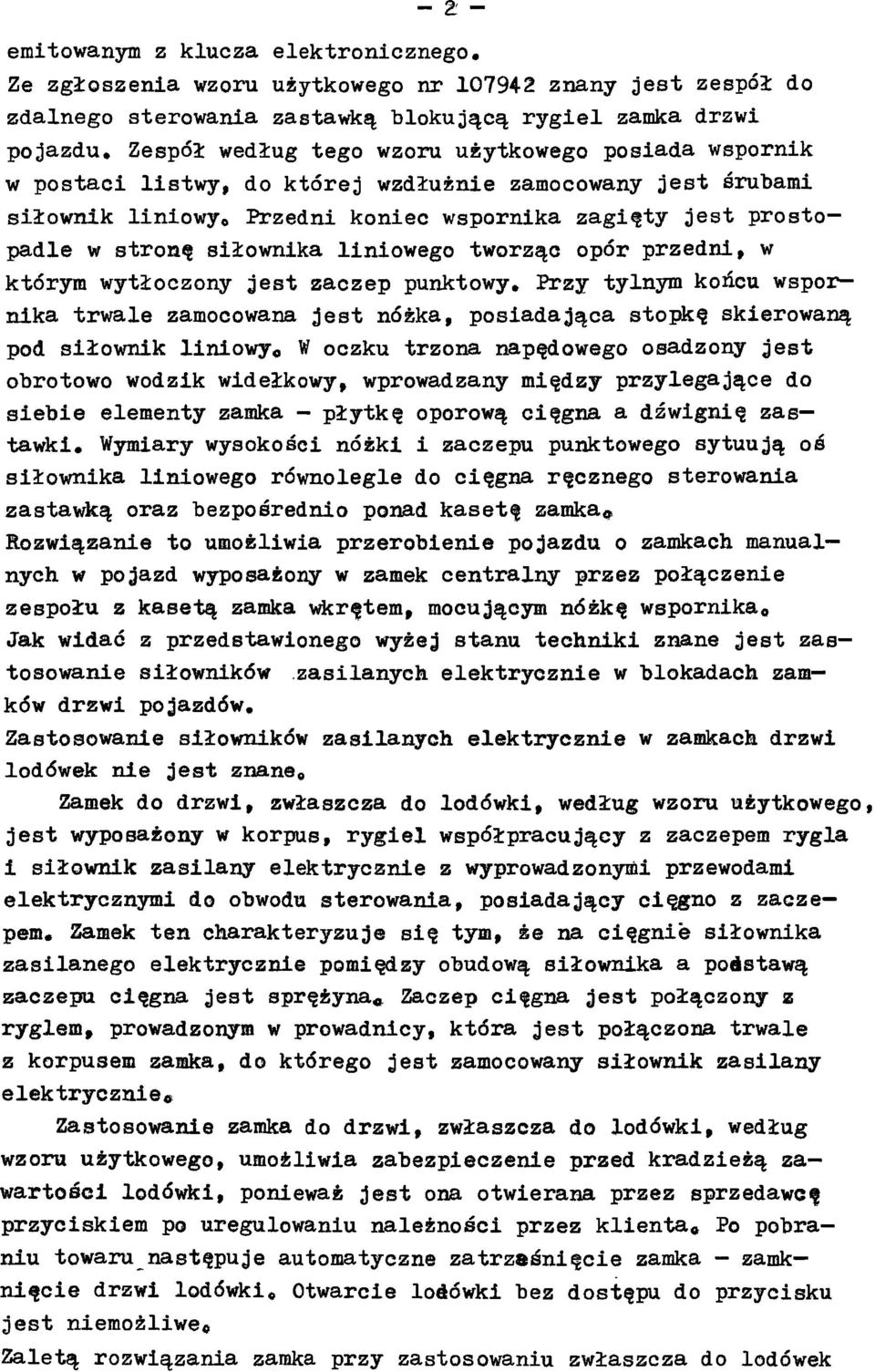

3 - 2: - emitowanym z klucza elektronicznego. Ze zgłoszenia wzoru użytkowego nr znany jest zespół do zdalnego sterowania zastawką blokującą rygiel zamka drzwi pojazdu. Zespół według tego wzoru użytkowego posiada wspornik w postaci listwy, do której wzdłużnie zamocowany jest śrubami siłownik liniowyc Przedni koniec wspornika zagięty jest prosto padle w stronę siłownika liniowego tworząc opór przedni, w którym wytłoczony jest zaczep punktowy Przy tylnym końcu wspor nika trwale zamocowana jest nóżka, posiadająca stopkę skierowaną pod siłownik liniowy* W oczku trzona napędowego osadzony jest obrotowo wodzik widełkowy, wprowadzany między przylegające do siebie elementy zamka - płytkę oporową cięgna a dźwignię zas tawki. Wymiary wysokości nóżki i zaczepu punktowego sytuują oś siłownika liniowego równolegle do zastawką oraz bezpośrednio ponad kasetę zamka* Rozwiązanie to umożliwia przerobienie pojazdu o nych w cięgna ręcznego sterowania zamkach manual pojazd wyposażony w zamek centralny przez połączenie zespołu z kasetą zamka wkrętem, mocującym nóżkę wspornika* Jak widać z przedstawionego wyżej stanu techniki znane jest zas tosowanie siłowników ków drzwi pojazdów. zasilanych elektrycznie w blokadach zam Zastosowanie siłowników zasilanych elektrycznie w lodówek nie jest znane0 Zamek do drzwi, zwłaszcza do zamkach drzwi lodówki, według wzoru użytkowego, jest wyposażony w korpus, rygiel współpracujący z zaczepem rygla i siłownik zasilany elektrycznie z wyprowadzonymi przewodami elektrycznymi do obwodu sterowania, posiadający cięgno z zacze pem* Zamek ten charakteryzuje się tym, że na cięgnie siłownika zasilanego elektrycznie pomiędzy obudową siłownika a podstawą zaczepu cięgna jest sprężyna* Zaczep cięgna jest połączony z ryglem* prowadzonym w prowadnicy, która jest połączona trwale z korpusem zamka, do którego jest zamocowany siłownik zasilany elektrycznie* Zastosowanie zamka do drzwi, zwłaszcza do lodówki, według wzoru użytkowego, umożliwia zabezpieczenie przed kradzieżą za wartości lodówki, ponieważ jest ona otwierana przez sprzedawcę przyciskiem po uregulowaniu należności przez klienta* Po pobra niu towaru następuje automatyczne zatrzaśnięcie zamka - zamk nięcie drzwi lodówkio Otwarcie lodówki bez dostępu do przycisku jest niemożliwe* Zaletą rozwiązania zamka przy zastosowaniu zwłaszcza do lodówek

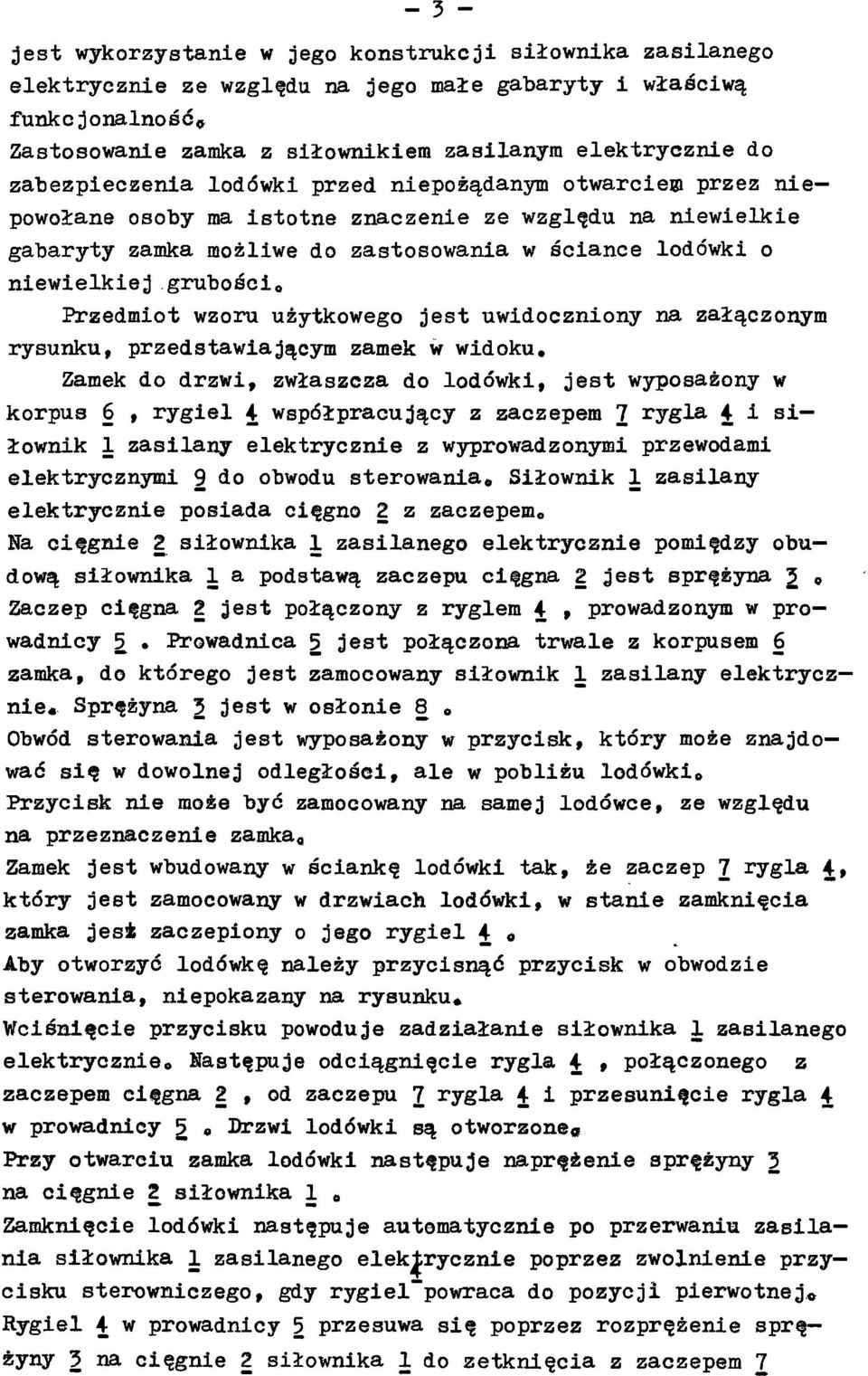

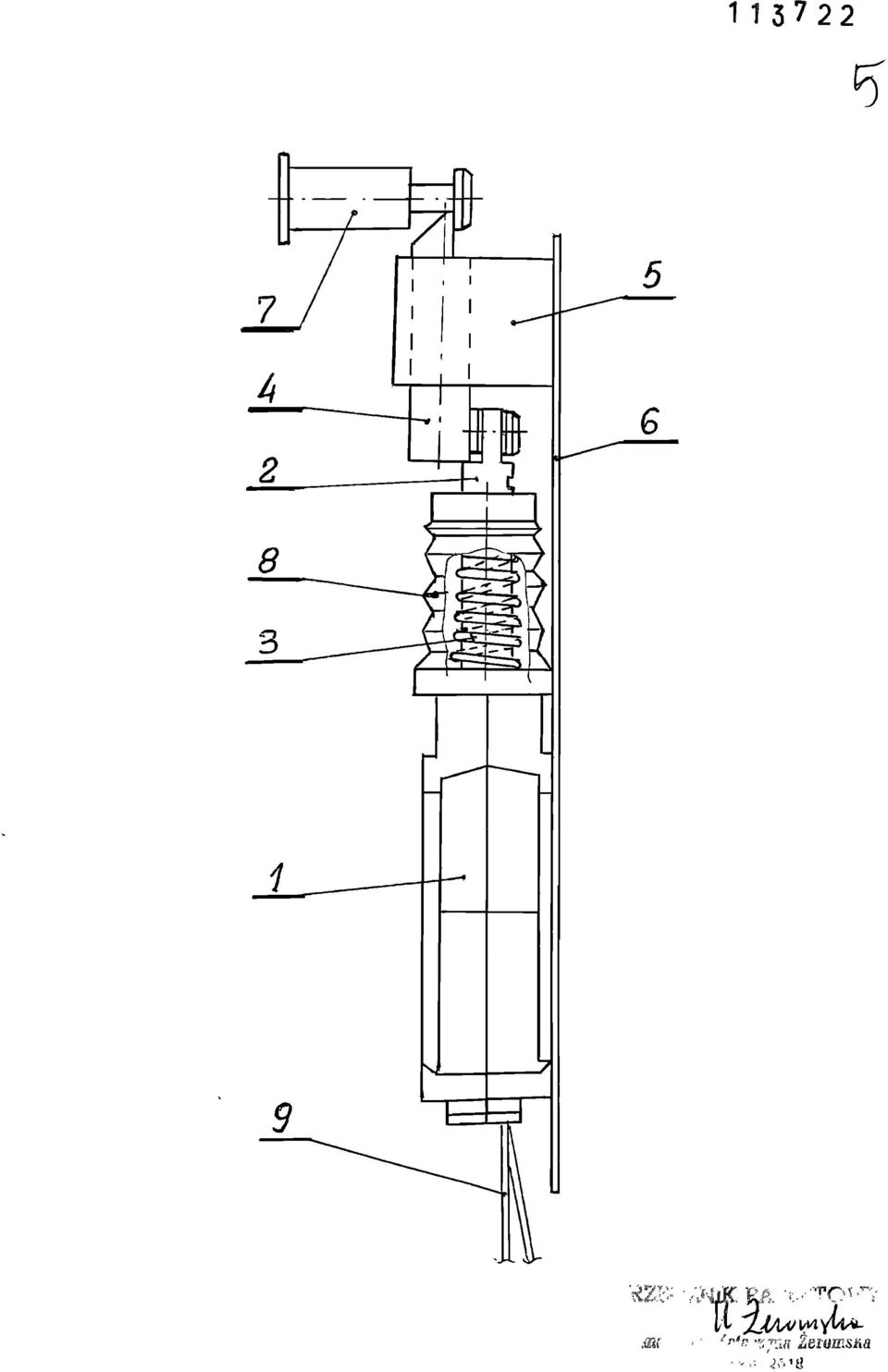

4 - 3 - jest wykorzystanie w jego konstrukcji siłownika zasilanego elektrycznie ze względu na jego małe gabaryty i właściwą funkcjonalność* Zastosowanie zamka z siłownikiem zasilanym elektrycznie do zabezpieczenia lodówki przed niepożądanym otwarciem przez nie powołane osoby ma istotne znaczenie ze względu na niewielkie gabaryty zamka możliwe do zastosowania w ściance lodówki o niewielkiejgrubościo Przedmiot wzoru użytkowego jest uwidoczniony na załączonym rysunku, przedstawiającym zamek w widoku. Zamek do drzwi, zwłaszcza do lodówki, jest wyposażony w korpus 6, rygiel 4 współpracujący z zaczepem 7 rygla 4 i si łownik 1 zasilany elektrycznie z wyprowadzonymi przewodami elektrycznymi 9 do obwodu sterowania* Siłownik 1 zasilany elektrycznie posiada cięgno 2 z zaczepem0 Na cięgnie L siłownika 1 zasilanego elektrycznie pomiędzy obu dową siłownika 1 a podstawą zaczepu cięgna 2 jest sprężyna L o Zaczep cięgna 2 jest połączony z ryglem 4, prowadzonym w pro wadnicy 5 Prowadnica 5 jest połączona trwale z korpusem 6 zamka, do którego jest zamocowany siłownik 1 zasilany elektrycz nie* Sprężyna 2 3est w osłonie 8 0 Obwód sterowania jest wyposażony w przycisk, który może znajdo wać się w dowolnej odległości, ale w pobliżu lodówki0 Przycisk nie może być zamocowany na samej lodówce, ze względu na przeznaczenie zamka,, Zamek jest wbudowany w ściankę lodówki tak, że zaczep 7 rygla 4, który jest zamocowany w drzwiach lodówki, w stanie zamknięcia zamka jest zaczepiony o jego rygiel 4 o Aby otworzyć lodówkę należy przycisnąć przycisk w sterowania, niepokazany na rysunku* obwodzie Wciśnięcie przycisku powoduje zadziałanie siłownika 1 zasilanego elektrycznie* Następuje odciągnięcie rygla 4 połączonego z zaczepem cięgna 2, od zaczepu 7 rygla 4 i przesunięcie rygla 4 w prowadnicy L * 2>rzwi lodówki są o tworzone<* Przy otwarciu zamka lodówki następuje naprężenie sprężyny 3 na cięgnie 2 siłownika 1 0 Zamknięcie lodówki następuje automatycznie po przerwaniu zasila nia siłownika 1 zasilanego elektrycznie poprzez zwolnienie przy cisku sterowniczego, gdy rygiel"powraca do pozycji pierwotnej* Rygiel 4 w prowadnicy 5 przesuwa się poprzez rozprężenie sprę żyny 3 na cięgnie 2 siłownika 1 do zetknięcia z zaczepem 7

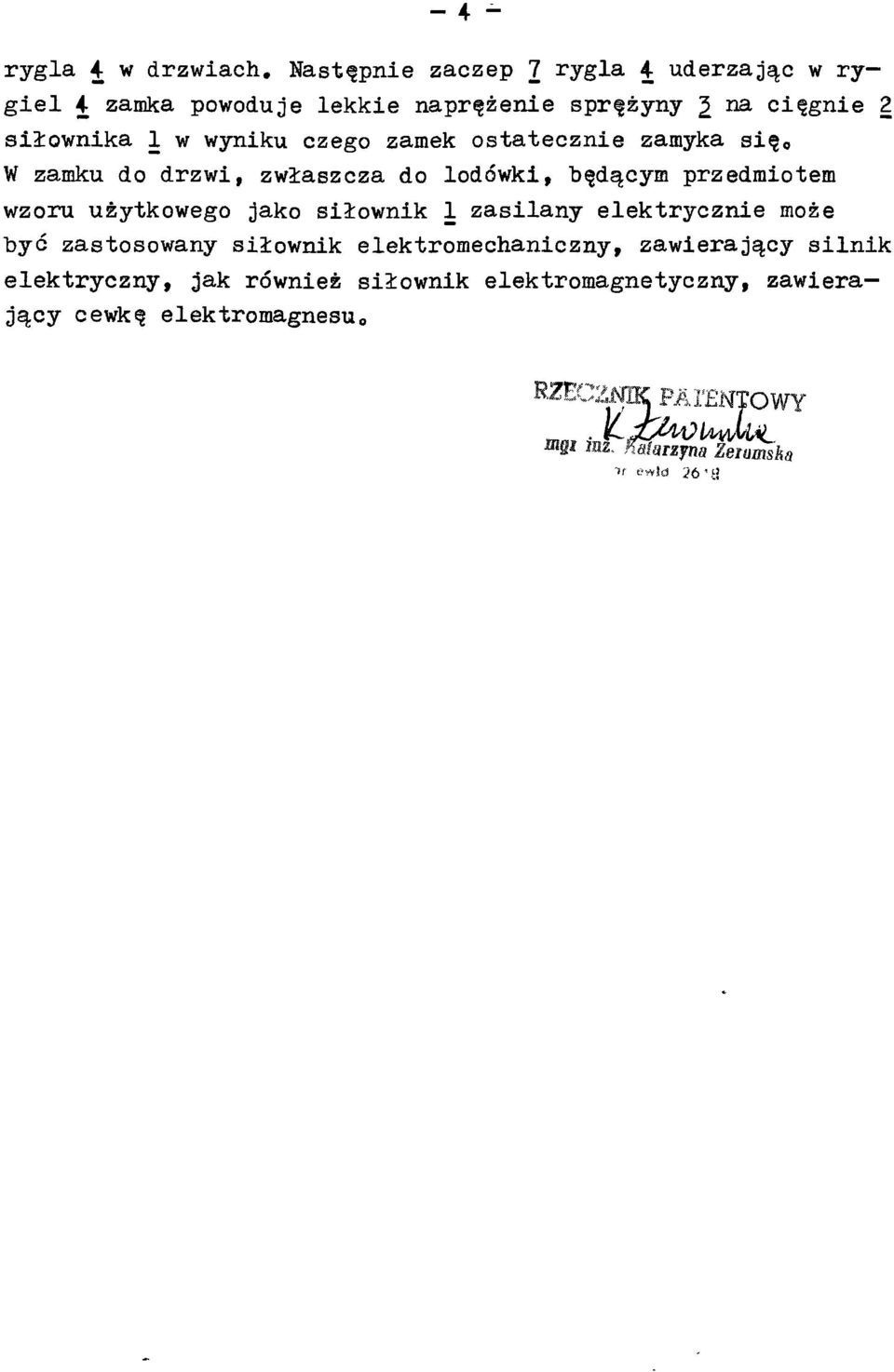

5 - 4 - rygla 4 w drzwiach. Następnie zaczep 7 rygla 4 uderzając w ry giel 4 zamka powoduje lekkie naprężenie sprężyny L m cięgnie 2 siłownika 1 w wyniku czego zamek ostatecznie zamyka się0 W zamku do drzwi, zwłaszcza do lodówki, będącym przedmiotem wzoru użytkowego jako siłownik 1 zasilany elektrycznie może "byc zastosowany siłownik elektromechaniczny, zawierający silnik elektryczny, jak również siłownik elektromagnetyczny, zawiera jący cewkę elektromagnesup nr eyyld 26 '&

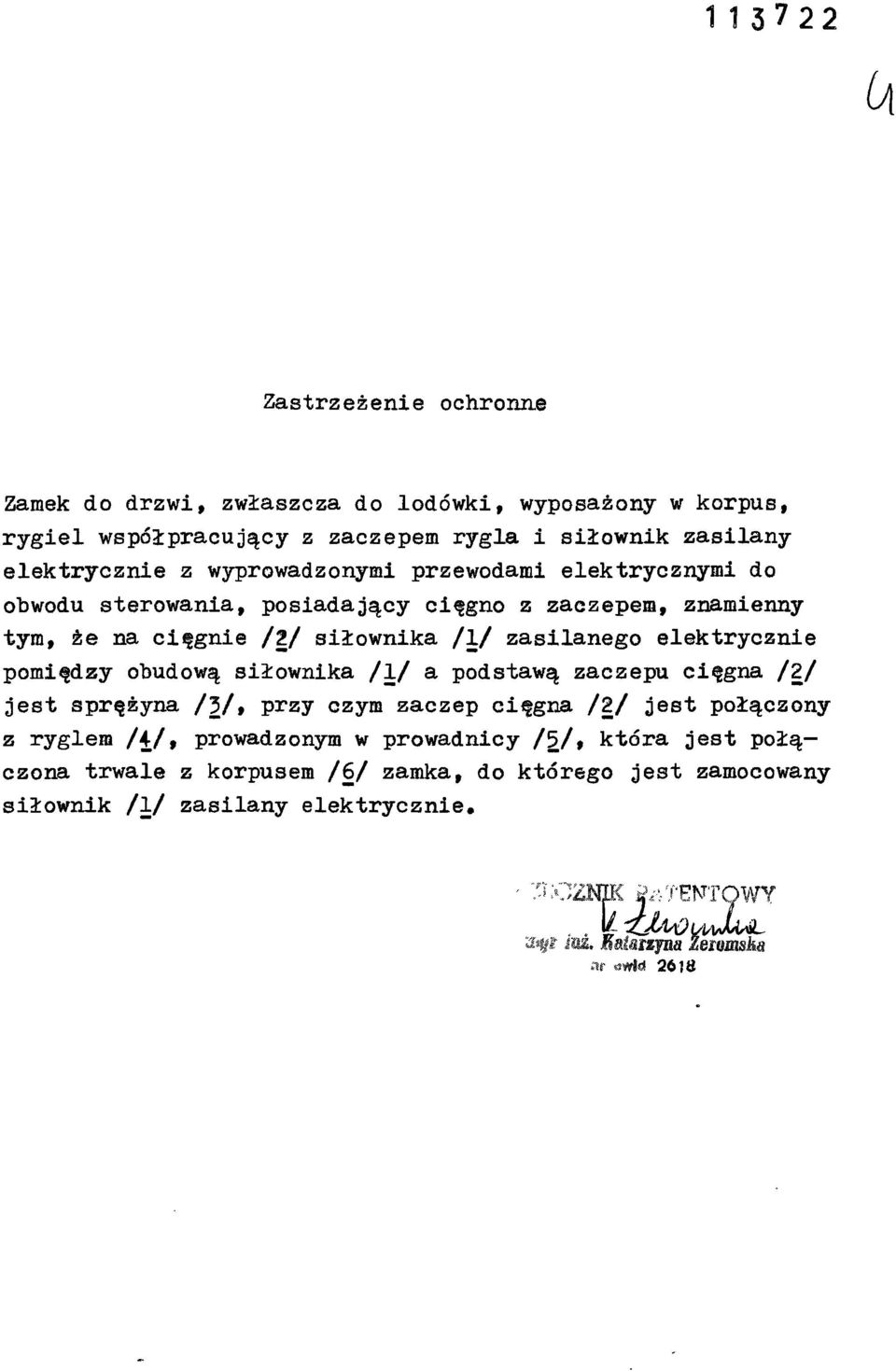

6 Zastrzeżenie ochronne Zamek do drzwi, zwłaszcza do lodówki, wyposażony w korpus, rygiel współpracujący z elektrycznie z wyprowadzonymi zaczepem rygla i siłownik zasilany przewodami elektrycznymi do obwodu sterowania, posiadający cięgno z zaczepem, znamienny tym, że na cięgnie /2/ siłownika /l/ zasilanego elektrycznie pomiędzy obudową siłownika /l/ a podstawą zaczepu cięgna /Z/ jest sprężyna /3/, przy czym zaczep cięgna /2/ jest połączony z ryglem /4/, prowadzonym w prowadnicy /5/$ która jest połą czona trwale z korpusem /6/ zamka, do którego jest zamocowany siłownik /!/ zasilany elektrycznie tcznik armiom ar tfwlc! 2618

7 ^ asis- -/WK KA -t..'"tc^ f *- ^ig
