1 Ręczna praska hydrauliczna Instrukcja obsługi Ręczna praska hydrauliczna Nr art DIN EN ISO 9001 QZERTIFIKAT...rozwiązania, które przekonują

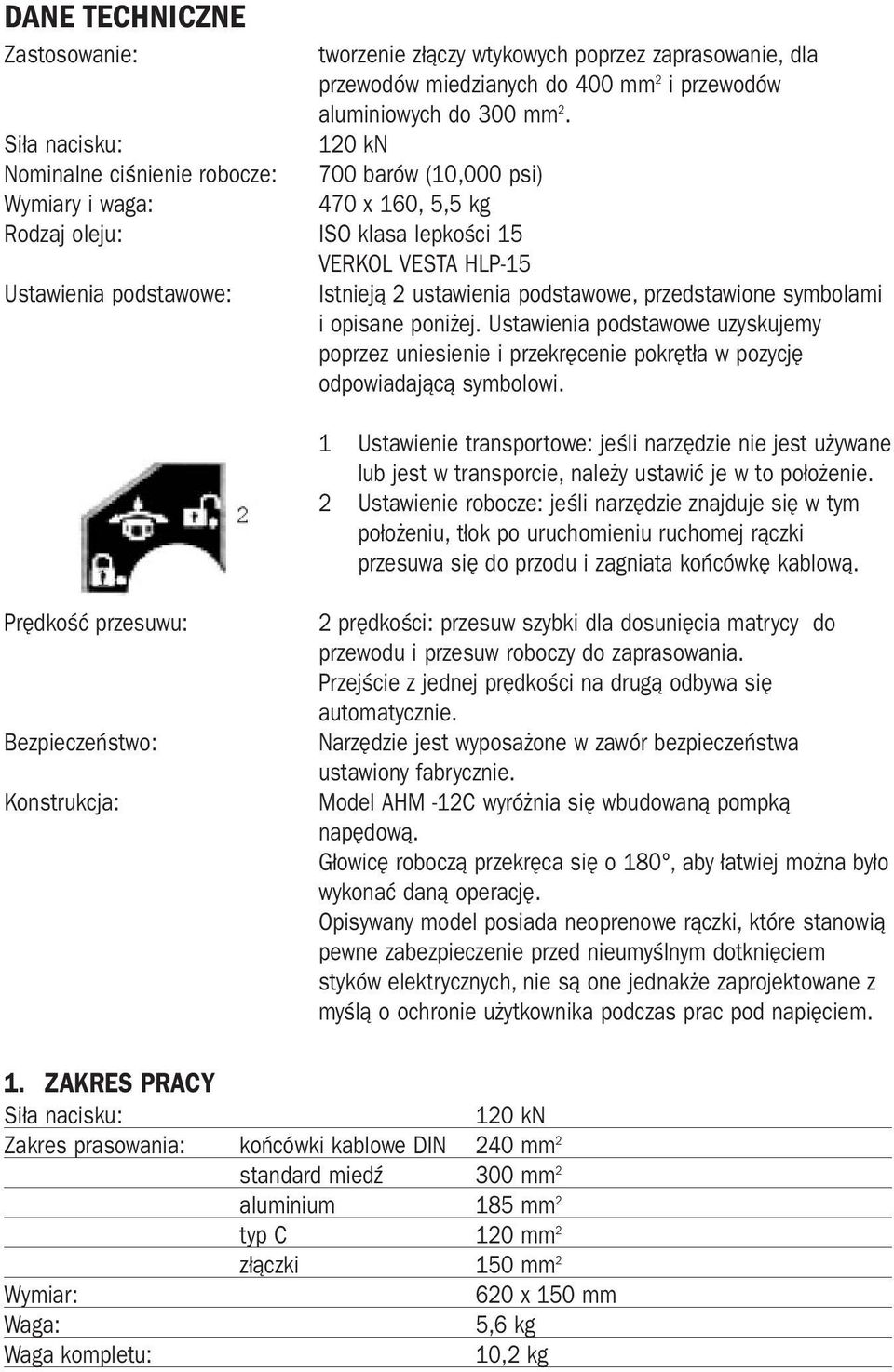

2 DANE TECHNICZNE Zastosowanie: Siła nacisku: Nominalne ciśnienie robocze: Wymiary i waga: Rodzaj oleju: ISO klasa lepkości 15 VERKOL VESTA HLP-15 Ustawienia podstawowe: tworzenie złączy wtykowych poprzez zaprasowanie, dla przewodów miedzianych do 400 mm 2 i przewodów aluminiowych do 300 mm kn 700 barów (10,000 psi) 470 x 160, 5,5 kg Istnieją 2 ustawienia podstawowe, przedstawione symbolami i opisane poniżej. Ustawienia podstawowe uzyskujemy poprzez uniesienie i przekręcenie pokrętła w pozycję odpowiadającą symbolowi. 1 Ustawienie transportowe: jeśli narzędzie nie jest używane lub jest w transporcie, należy ustawić je w to położenie. 2 Ustawienie robocze: jeśli narzędzie znajduje się w tym położeniu, tłok po uruchomieniu ruchomej rączki przesuwa się do przodu i zagniata końcówkę kablową. Prędkość przesuwu: Bezpieczeństwo: Konstrukcja: 2 prędkości: przesuw szybki dla dosunięcia matrycy do przewodu i przesuw roboczy do zaprasowania. Przejście z jednej prędkości na drugą odbywa się automatycznie. Narzędzie jest wyposażone w zawór bezpieczeństwa ustawiony fabrycznie. Model AHM -12C wyróżnia się wbudowaną pompką napędową. Głowicę roboczą przekręca się o 180, aby łatwiej można było wykonać daną operację. Opisywany model posiada neoprenowe rączki, które stanowią pewne zabezpieczenie przed nieumyślnym dotknięciem styków elektrycznych, nie są one jednakże zaprojektowane z myślą o ochronie użytkownika podczas prac pod napięciem. 1. ZAKRES PRACY Siła nacisku: 120 kn Zakres prasowania: końcówki kablowe DIN 240 mm 2 standard miedź 300 mm 2 aluminium 185 mm 2 typ C 120 mm 2 złączki 150 mm 2 Wymiar: 620 x 150 mm Waga: 5,6 kg Waga kompletu: 10,2 kg

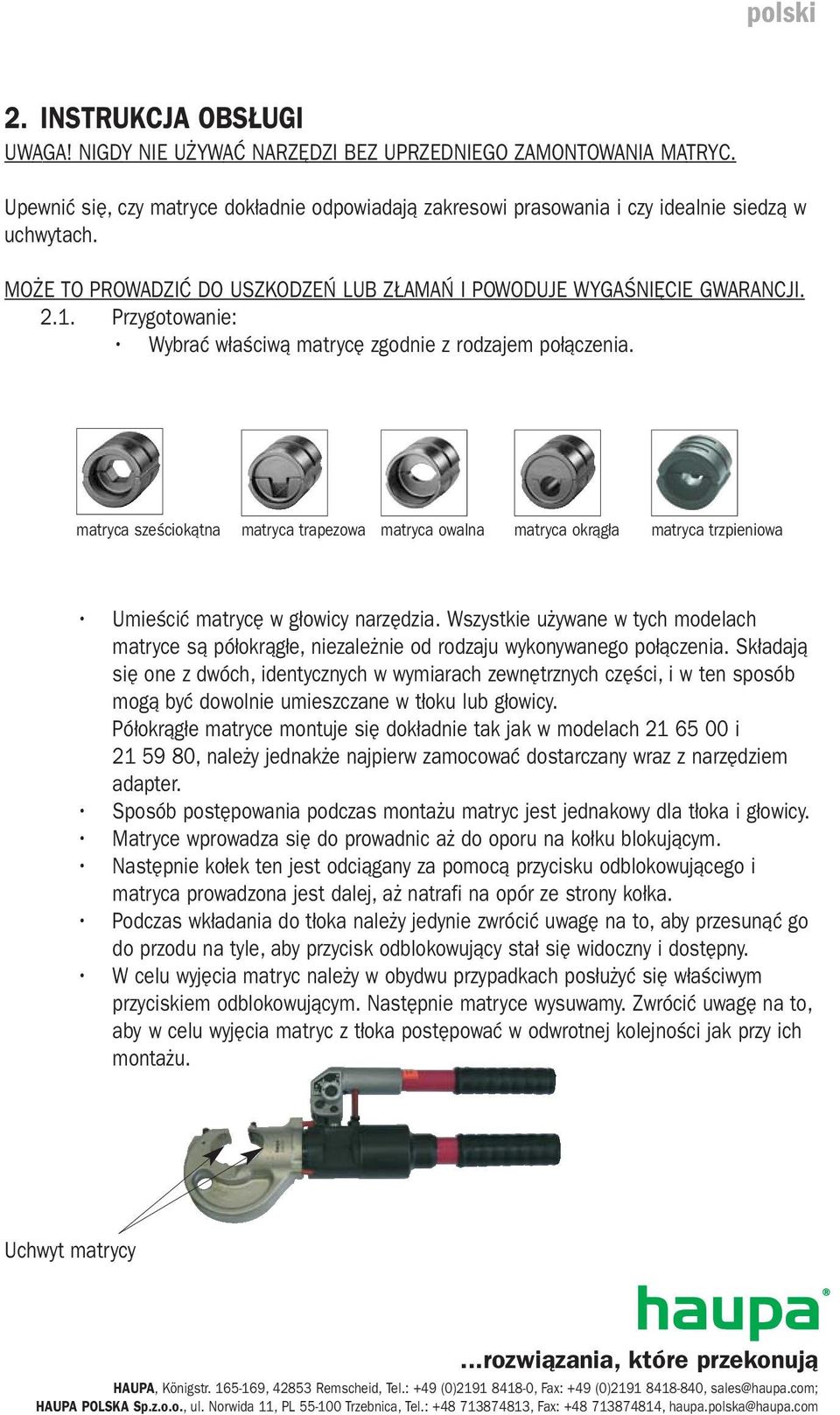

3 polski 2. INSTRUKCJA OBSŁUGI UWAGA! NIGDY NIE UŻYWAĆ NARZĘDZI BEZ UPRZEDNIEGO ZAMONTOWANIA MATRYC. Upewnić się, czy matryce dokładnie odpowiadają zakresowi prasowania i czy idealnie siedzą w uchwytach. MOŻE TO PROWADZIĆ DO USZKODZEŃ LUB ZŁAMAŃ I POWODUJE WYGAŚNIĘCIE GWARANCJI Przygotowanie: Wybrać właściwą matrycę zgodnie z rodzajem połączenia. matryca sześciokątna matryca trapezowa matryca owalna matryca okrągła matryca trzpieniowa Umieścić matrycę w głowicy narzędzia. Wszystkie używane w tych modelach matryce są półokrągłe, niezależnie od rodzaju wykonywanego połączenia. Składają się one z dwóch, identycznych w wymiarach zewnętrznych części, i w ten sposób mogą być dowolnie umieszczane w tłoku lub głowicy. Półokrągłe matryce montuje się dokładnie tak jak w modelach i , należy jednakże najpierw zamocować dostarczany wraz z narzędziem adapter. Sposób postępowania podczas montażu matryc jest jednakowy dla tłoka i głowicy. Matryce wprowadza się do prowadnic aż do oporu na kołku blokującym. Następnie kołek ten jest odciągany za pomocą przycisku odblokowującego i matryca prowadzona jest dalej, aż natrafi na opór ze strony kołka. Podczas wkładania do tłoka należy jedynie zwrócić uwagę na to, aby przesunąć go do przodu na tyle, aby przycisk odblokowujący stał się widoczny i dostępny. W celu wyjęcia matryc należy w obydwu przypadkach posłużyć się właściwym przyciskiem odblokowującym. Następnie matryce wysuwamy. Zwrócić uwagę na to, aby w celu wyjęcia matryc z tłoka postępować w odwrotnej kolejności jak przy ich montażu. Uchwyt matrycy...rozwiązania, które przekonują HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; HAUPA POLSKA Sp.z.o.o., ul. Norwida 11, PL Trzebnica, Tel.: , Fax: , haupa.polska@haupa.com

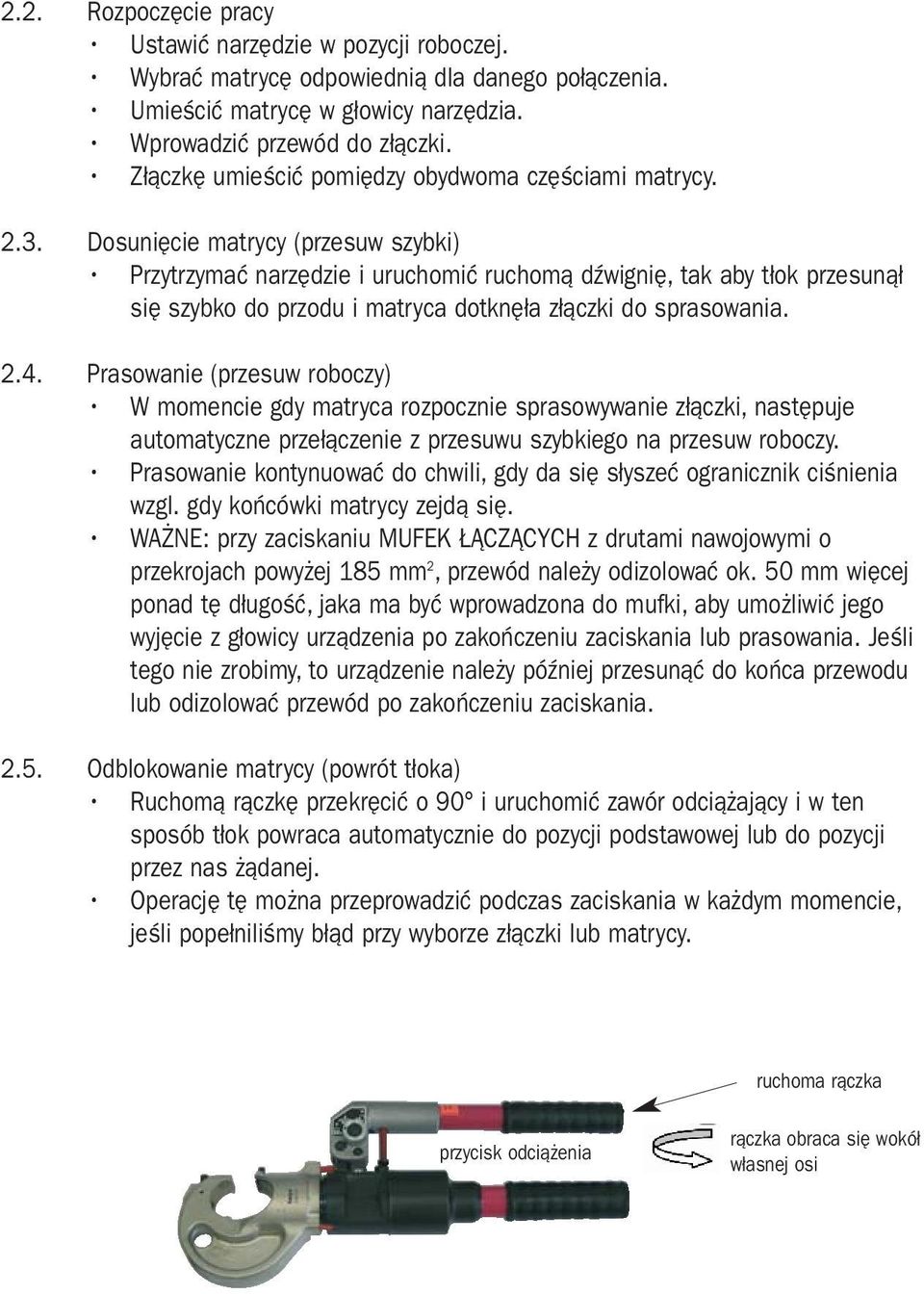

4 2.2. Rozpoczęcie pracy Ustawić narzędzie w pozycji roboczej. Wybrać matrycę odpowiednią dla danego połączenia. Umieścić matrycę w głowicy narzędzia. Wprowadzić przewód do złączki. Złączkę umieścić pomiędzy obydwoma częściami matrycy Dosunięcie matrycy (przesuw szybki) Przytrzymać narzędzie i uruchomić ruchomą dźwignię, tak aby tłok przesunął się szybko do przodu i matryca dotknęła złączki do sprasowania Prasowanie (przesuw roboczy) W momencie gdy matryca rozpocznie sprasowywanie złączki, następuje automatyczne przełączenie z przesuwu szybkiego na przesuw roboczy. Prasowanie kontynuować do chwili, gdy da się słyszeć ogranicznik ciśnienia wzgl. gdy końcówki matrycy zejdą się. WAŻNE: przy zaciskaniu MUFEK ŁĄCZĄCYCH z drutami nawojowymi o przekrojach powyżej 185 mm 2, przewód należy odizolować ok. 50 mm więcej ponad tę długość, jaka ma być wprowadzona do mufki, aby umożliwić jego wyjęcie z głowicy urządzenia po zakończeniu zaciskania lub prasowania. Jeśli tego nie zrobimy, to urządzenie należy później przesunąć do końca przewodu lub odizolować przewód po zakończeniu zaciskania Odblokowanie matrycy (powrót tłoka) Ruchomą rączkę przekręcić o 90 i uruchomić zawór odciążający i w ten sposób tłok powraca automatycznie do pozycji podstawowej lub do pozycji przez nas żądanej. Operację tę można przeprowadzić podczas zaciskania w każdym momencie, jeśli popełniliśmy błąd przy wyborze złączki lub matrycy. ruchoma rączka przycisk odciążenia rączka obraca się wokół własnej osi

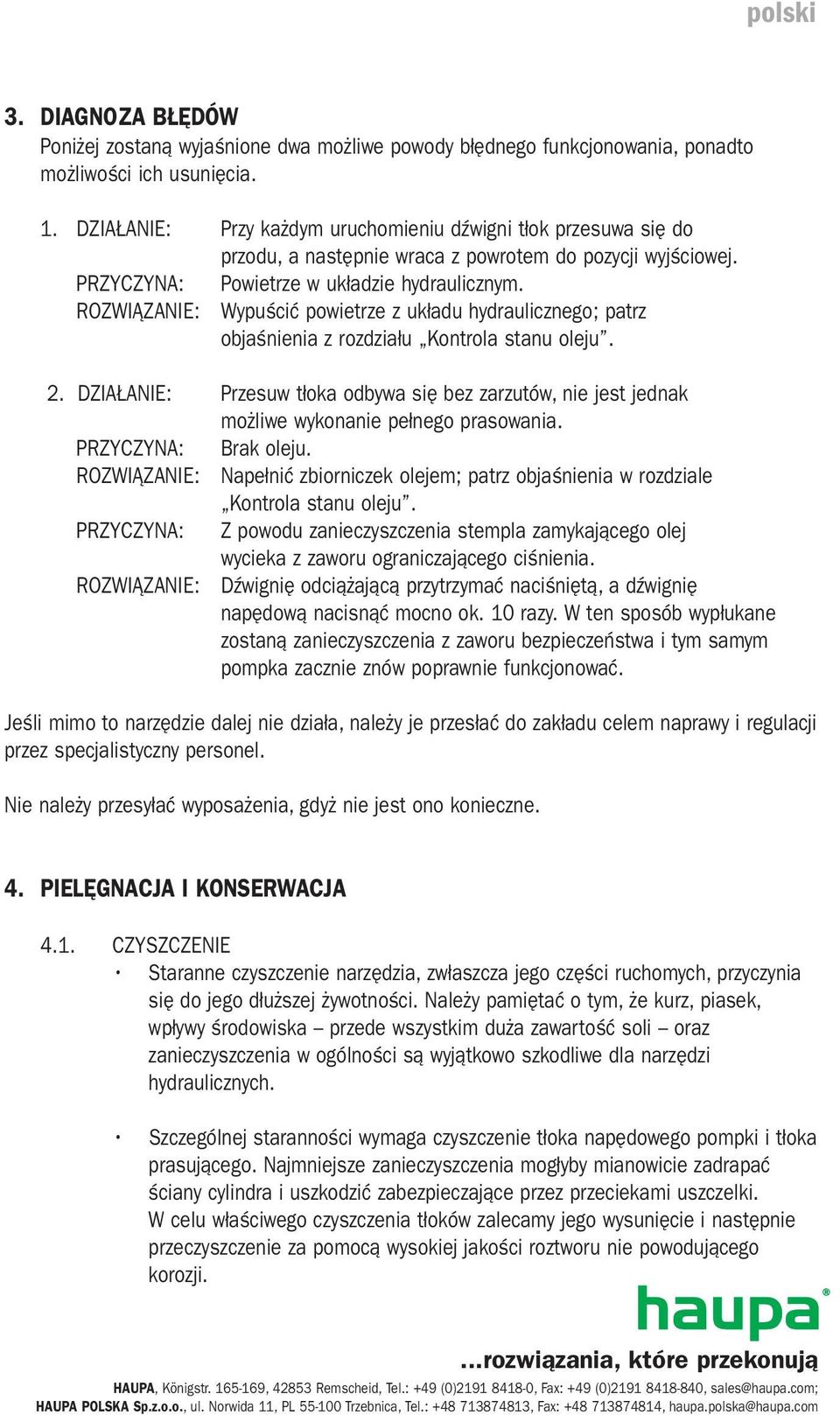

5 polski 3. DIAGNOZA BŁĘDÓW Poniżej zostaną wyjaśnione dwa możliwe powody błędnego funkcjonowania, ponadto możliwości ich usunięcia. 1. DZIAŁANIE: Przy każdym uruchomieniu dźwigni tłok przesuwa się do przodu, a następnie wraca z powrotem do pozycji wyjściowej. PRZYCZYNA: Powietrze w układzie hydraulicznym. ROZWIĄZANIE: Wypuścić powietrze z układu hydraulicznego; patrz objaśnienia z rozdziału Kontrola stanu oleju. 2. DZIAŁANIE: Przesuw tłoka odbywa się bez zarzutów, nie jest jednak możliwe wykonanie pełnego prasowania. PRZYCZYNA: Brak oleju. ROZWIĄZANIE: Napełnić zbiorniczek olejem; patrz objaśnienia w rozdziale Kontrola stanu oleju. PRZYCZYNA: Z powodu zanieczyszczenia stempla zamykającego olej wycieka z zaworu ograniczającego ciśnienia. ROZWIĄZANIE: Dźwignię odciążającą przytrzymać naciśniętą, a dźwignię napędową nacisnąć mocno ok. 10 razy. W ten sposób wypłukane zostaną zanieczyszczenia z zaworu bezpieczeństwa i tym samym pompka zacznie znów poprawnie funkcjonować. Jeśli mimo to narzędzie dalej nie działa, należy je przesłać do zakładu celem naprawy i regulacji przez specjalistyczny personel. Nie należy przesyłać wyposażenia, gdyż nie jest ono konieczne. 4. PIELĘGNACJA I KONSERWACJA 4.1. CZYSZCZENIE Staranne czyszczenie narzędzia, zwłaszcza jego części ruchomych, przyczynia się do jego dłuższej żywotności. Należy pamiętać o tym, że kurz, piasek, wpływy środowiska przede wszystkim duża zawartość soli oraz zanieczyszczenia w ogólności są wyjątkowo szkodliwe dla narzędzi hydraulicznych. Szczególnej staranności wymaga czyszczenie tłoka napędowego pompki i tłoka prasującego. Najmniejsze zanieczyszczenia mogłyby mianowicie zadrapać ściany cylindra i uszkodzić zabezpieczające przez przeciekami uszczelki. W celu właściwego czyszczenia tłoków zalecamy jego wysunięcie i następnie przeczyszczenie za pomocą wysokiej jakości roztworu nie powodującego korozji....rozwiązania, które przekonują HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; HAUPA POLSKA Sp.z.o.o., ul. Norwida 11, PL Trzebnica, Tel.: , Fax: , haupa.polska@haupa.com

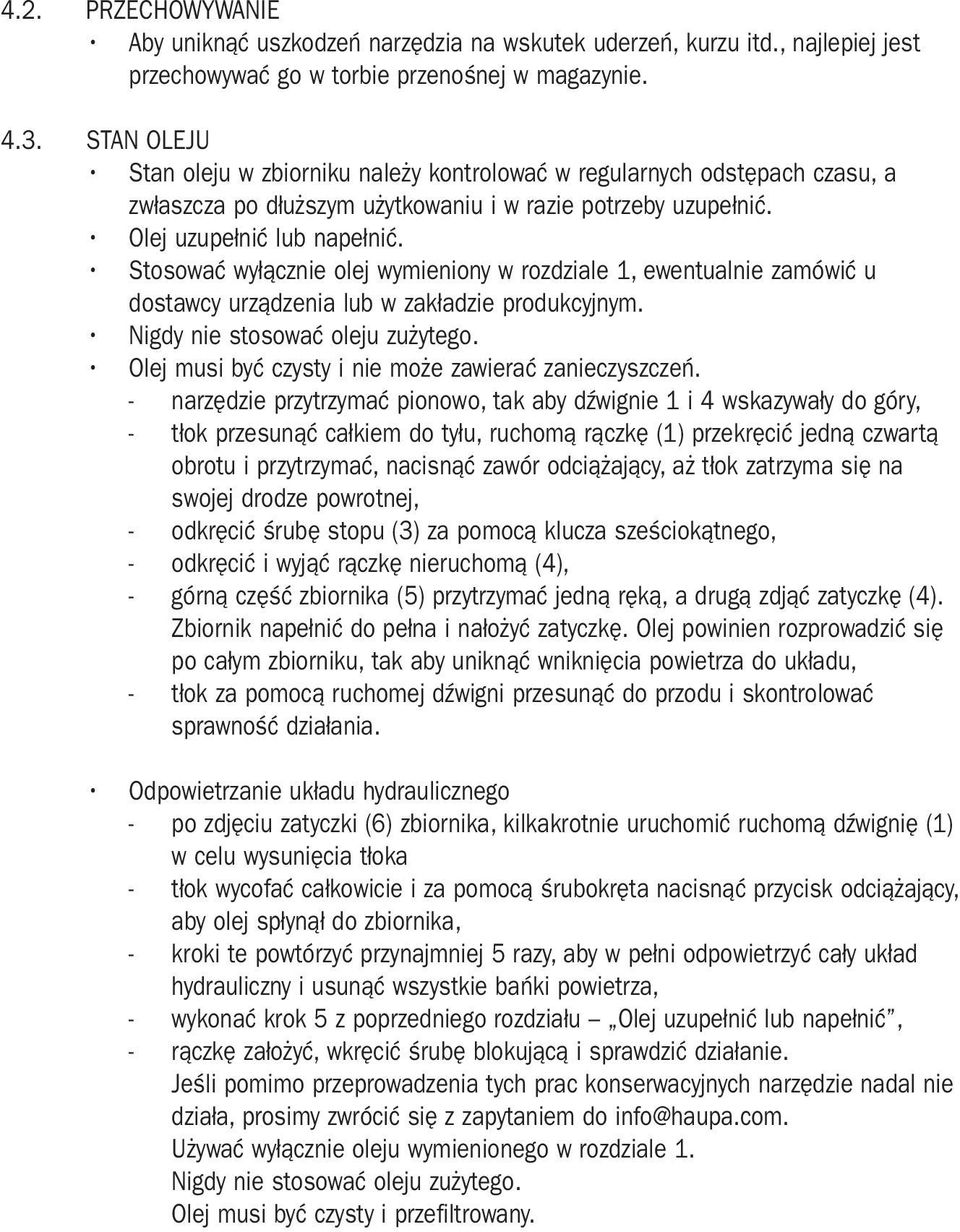

6 4.2. PRZECHOWYWANIE Aby uniknąć uszkodzeń narzędzia na wskutek uderzeń, kurzu itd., najlepiej jest przechowywać go w torbie przenośnej w magazynie STAN OLEJU Stan oleju w zbiorniku należy kontrolować w regularnych odstępach czasu, a zwłaszcza po dłuższym użytkowaniu i w razie potrzeby uzupełnić. Olej uzupełnić lub napełnić. Stosować wyłącznie olej wymieniony w rozdziale 1, ewentualnie zamówić u dostawcy urządzenia lub w zakładzie produkcyjnym. Nigdy nie stosować oleju zużytego. Olej musi być czysty i nie może zawierać zanieczyszczeń. - narzędzie przytrzymać pionowo, tak aby dźwignie 1 i 4 wskazywały do góry, - tłok przesunąć całkiem do tyłu, ruchomą rączkę (1) przekręcić jedną czwartą obrotu i przytrzymać, nacisnąć zawór odciążający, aż tłok zatrzyma się na swojej drodze powrotnej, - odkręcić śrubę stopu (3) za pomocą klucza sześciokątnego, - odkręcić i wyjąć rączkę nieruchomą (4), - górną część zbiornika (5) przytrzymać jedną ręką, a drugą zdjąć zatyczkę (4). Zbiornik napełnić do pełna i nałożyć zatyczkę. Olej powinien rozprowadzić się po całym zbiorniku, tak aby uniknąć wniknięcia powietrza do układu, - tłok za pomocą ruchomej dźwigni przesunąć do przodu i skontrolować sprawność działania. Odpowietrzanie układu hydraulicznego - po zdjęciu zatyczki (6) zbiornika, kilkakrotnie uruchomić ruchomą dźwignię (1) w celu wysunięcia tłoka - tłok wycofać całkowicie i za pomocą śrubokręta nacisnąć przycisk odciążający, aby olej spłynął do zbiornika, - kroki te powtórzyć przynajmniej 5 razy, aby w pełni odpowietrzyć cały układ hydrauliczny i usunąć wszystkie bańki powietrza, - wykonać krok 5 z poprzedniego rozdziału Olej uzupełnić lub napełnić, - rączkę założyć, wkręcić śrubę blokującą i sprawdzić działanie. Jeśli pomimo przeprowadzenia tych prac konserwacyjnych narzędzie nadal nie działa, prosimy zwrócić się z zapytaniem do info@haupa.com. Używać wyłącznie oleju wymienionego w rozdziale 1. Nigdy nie stosować oleju zużytego. Olej musi być czysty i przefiltrowany.

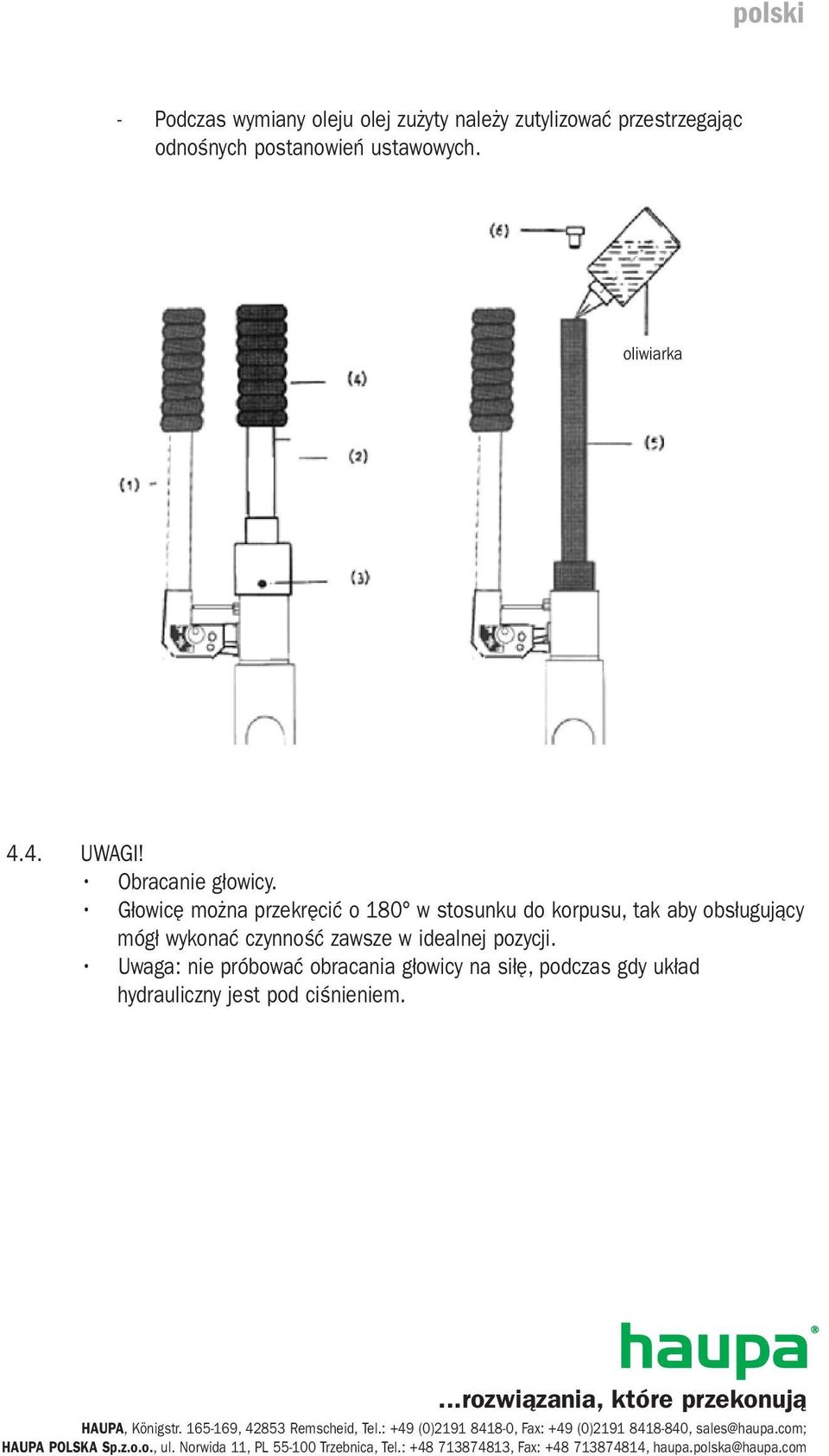

7 polski - Podczas wymiany oleju olej zużyty należy zutylizować przestrzegając odnośnych postanowień ustawowych. oliwiarka 4.4. UWAGI! Obracanie głowicy. Głowicę można przekręcić o 180 w stosunku do korpusu, tak aby obsługujący mógł wykonać czynność zawsze w idealnej pozycji. Uwaga: nie próbować obracania głowicy na siłę, podczas gdy układ hydrauliczny jest pod ciśnieniem....rozwiązania, które przekonują HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; HAUPA POLSKA Sp.z.o.o., ul. Norwida 11, PL Trzebnica, Tel.: , Fax: , haupa.polska@haupa.com

8 RYSUNEK SZCZEGÓŁOWY art

9 polski...rozwiązania, które przekonują HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , HAUPA POLSKA Sp.z.o.o., ul. Norwida 11, PL Trzebnica, Tel.: , Fax: ,

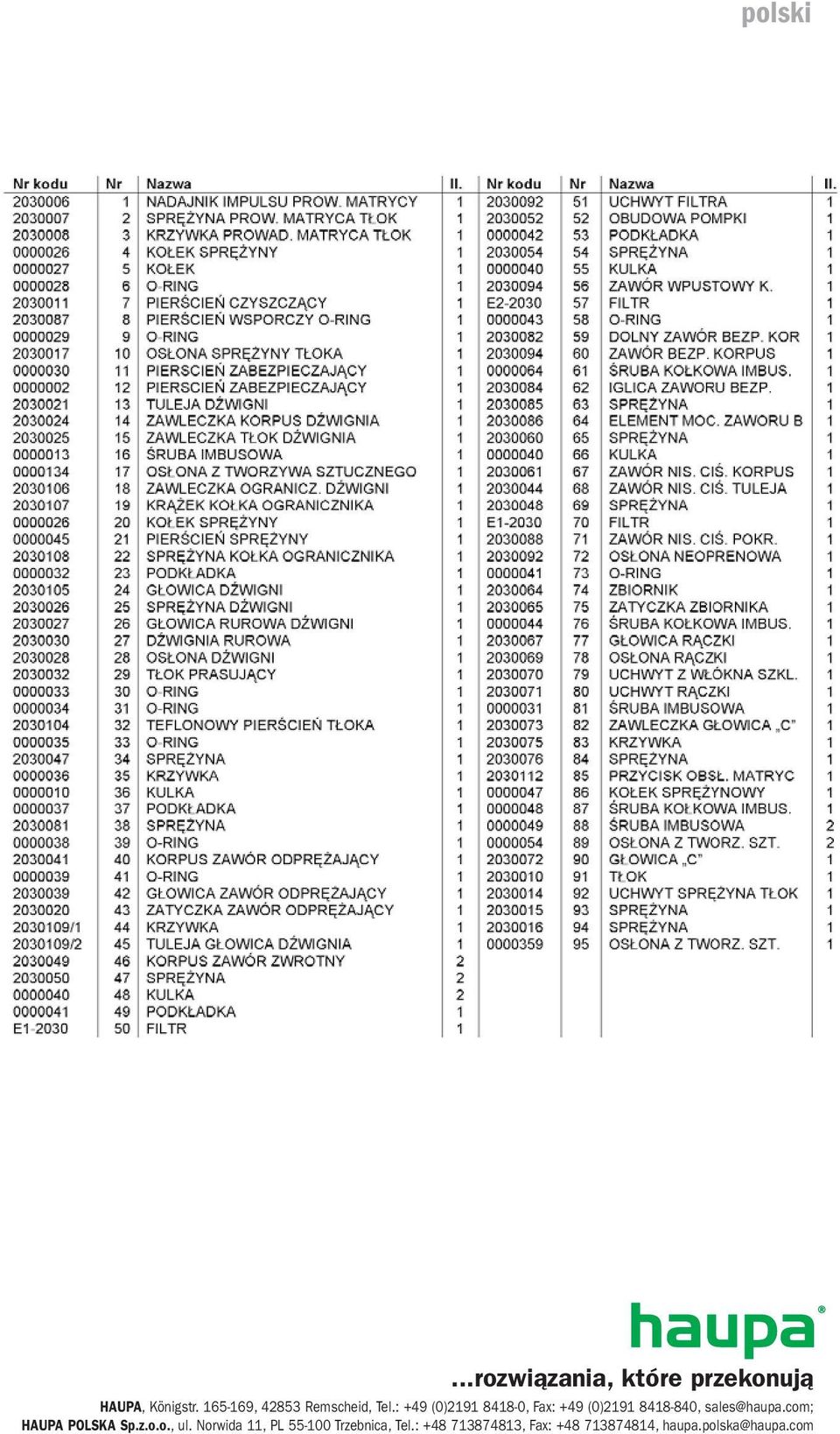

10 PRZY KAŻDYM ZAMÓWIENIU CZĘŚCI ZAMIENNYCH PROSZĘ PODAĆ PONIŻSZE DANE: 1) Numer artykułu 2) Opis artykułu 3) Odniesienie do instrukcji obsługi i/lub podanie daty 4) Rodzaj narzędzia 5) Numer seryjny narzędzia Gwarancja traci ważność, jeśli użyte zostaną inne części niż oryginalne części zamienne HAUPY.
