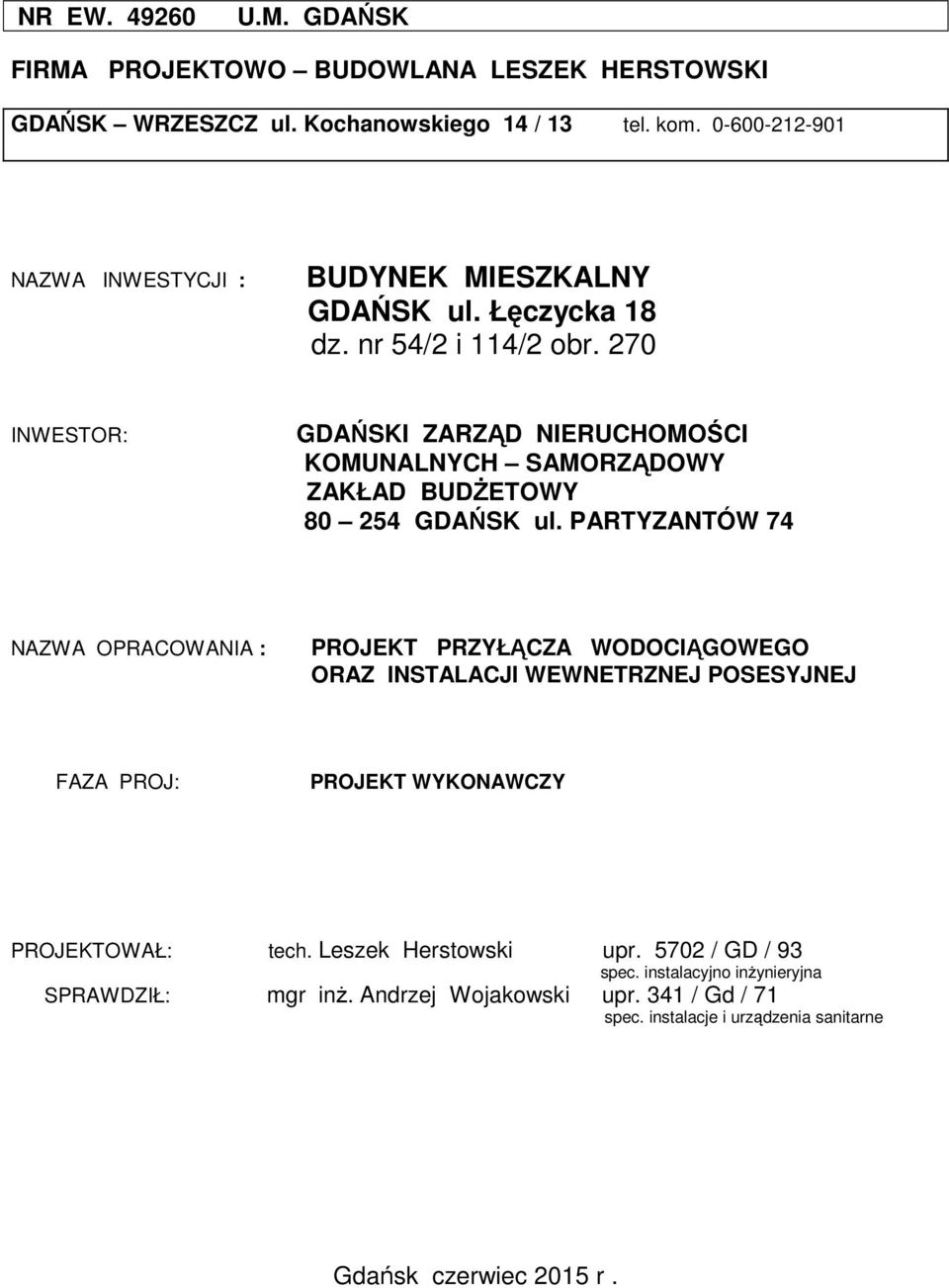

1 NR EW U.M. GDAŃSK FIRMA PROJEKTOWO BUDOWLANA LESZEK HERSTOWSKI GDAŃSK WRZESZCZ ul. Kochanowskiego 14 / 13 tel. kom NAZWA INWESTYCJI : BUDYNEK MIESZKALNY GDAŃSK ul. Łęczycka 18 dz. nr 54/2 i 114/2 obr. 270 INWESTOR: GDAŃSKI ZARZĄD NIERUCHOMOŚCI KOMUNALNYCH SAMORZĄDOWY ZAKŁAD BUDŻETOWY GDAŃSK ul. PARTYZANTÓW 74 NAZWA OPRACOWANIA : PROJEKT PRZYŁĄCZA WODOCIĄGOWEGO ORAZ INSTALACJI WEWNETRZNEJ POSESYJNEJ FAZA PROJ: PROJEKT WYKONAWCZY PROJEKTOWAŁ: tech. Leszek Herstowski upr / GD / 93 spec. instalacyjno inżynieryjna SPRAWDZIŁ: mgr inż. Andrzej Wojakowski upr. 341 / Gd / 71 spec. instalacje i urządzenia sanitarne Gdańsk czerwiec 2015 r.

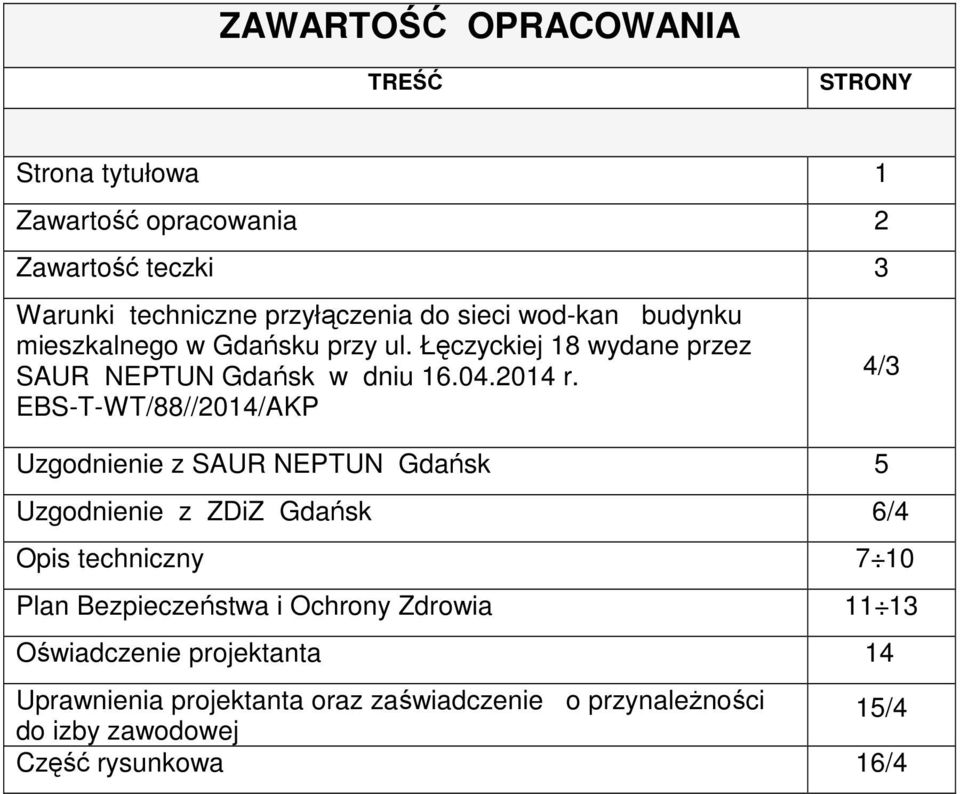

2 ZAWARTOŚĆ OPRACOWANIA TREŚĆ STRONY Strona tytułowa 1 Zawartość opracowania 2 Zawartość teczki 3 Warunki techniczne przyłączenia do sieci wod-kan budynku mieszkalnego w Gdańsku przy ul. Łęczyckiej 18 wydane przez SAUR NEPTUN Gdańsk w dniu r. EBS-T-WT/88//2014/AKP Uzgodnienie z SAUR NEPTUN Gdańsk 5 Uzgodnienie z ZDiZ Gdańsk 6/4 Opis techniczny 7 10 Plan Bezpieczeństwa i Ochrony Zdrowia Oświadczenie projektanta 14 Uprawnienia projektanta oraz zaświadczenie o przynależności do izby zawodowej 15/4 Część rysunkowa 16/4 4/3

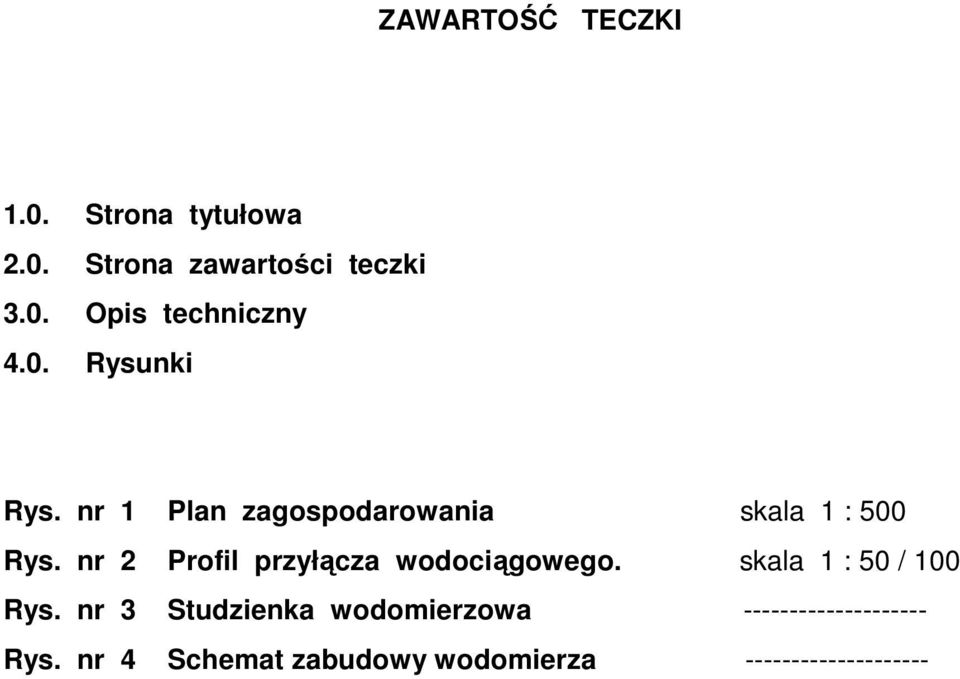

3 ZAWARTOŚĆ TECZKI 1.0. Strona tytułowa 2.0. Strona zawartości teczki 3.0. Opis techniczny 4.0. Rysunki Rys. nr 1 Plan zagospodarowania skala 1 : 500 Rys. nr 2 Profil przyłącza wodociągowego. skala 1 : 50 / 100 Rys. nr 3 Studzienka wodomierzowa Rys. nr 4 Schemat zabudowy wodomierza

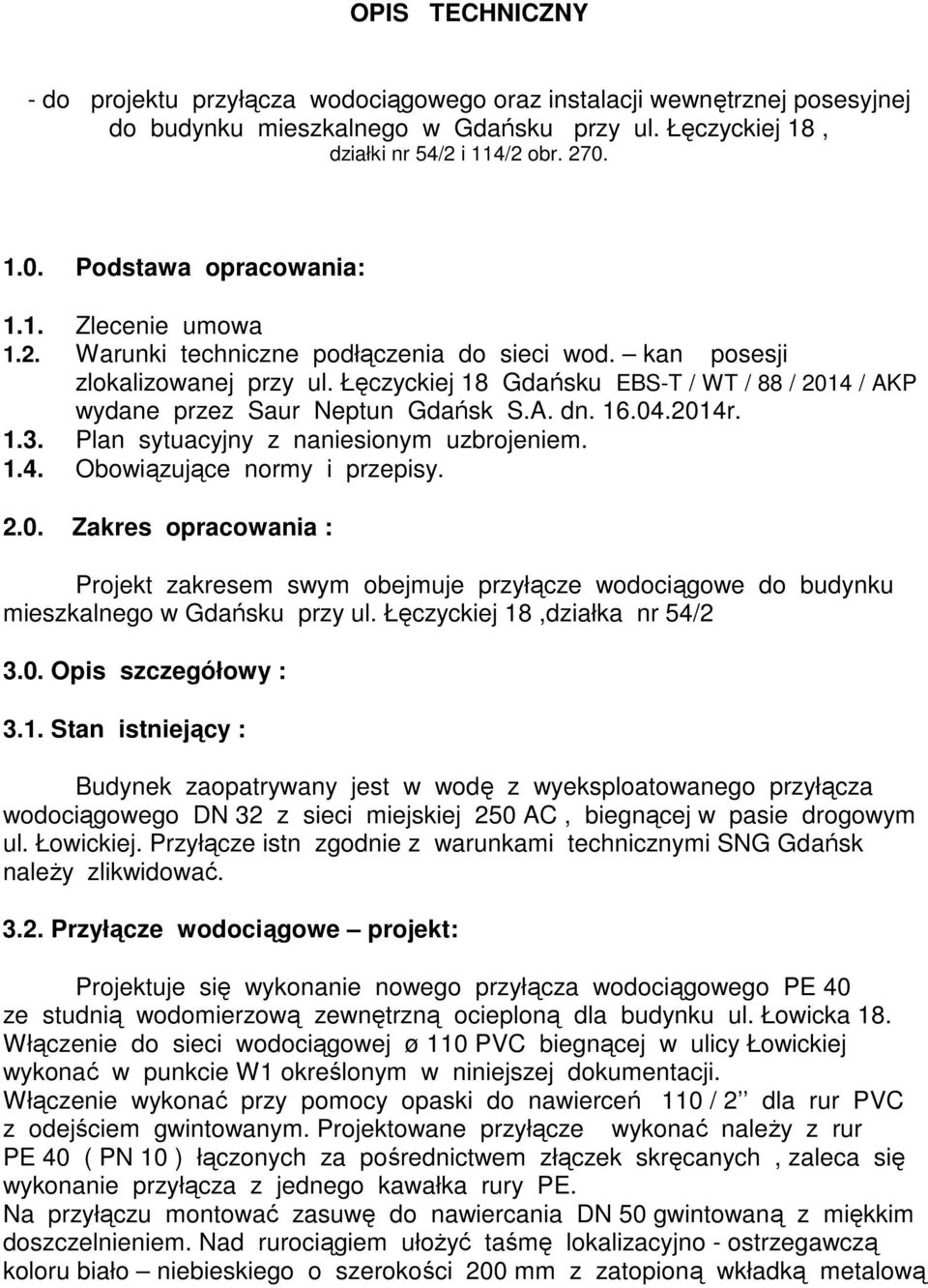

4 OPIS TECHNICZNY - do projektu przyłącza wodociągowego oraz instalacji wewnętrznej posesyjnej do budynku mieszkalnego w Gdańsku przy ul. Łęczyckiej 18, działki nr 54/2 i 114/2 obr Podstawa opracowania: 1.1. Zlecenie umowa 1.2. Warunki techniczne podłączenia do sieci wod. kan posesji zlokalizowanej przy ul. Łęczyckiej 18 Gdańsku EBS-T / WT / 88 / 2014 / AKP wydane przez Saur Neptun Gdańsk S.A. dn r Plan sytuacyjny z naniesionym uzbrojeniem Obowiązujące normy i przepisy Zakres opracowania : Projekt zakresem swym obejmuje przyłącze wodociągowe do budynku mieszkalnego w Gdańsku przy ul. Łęczyckiej 18,działka nr 54/ Opis szczegółowy : 3.1. Stan istniejący : Budynek zaopatrywany jest w wodę z wyeksploatowanego przyłącza wodociągowego DN 32 z sieci miejskiej 250 AC, biegnącej w pasie drogowym ul. Łowickiej. Przyłącze istn zgodnie z warunkami technicznymi SNG Gdańsk należy zlikwidować Przyłącze wodociągowe projekt: Projektuje się wykonanie nowego przyłącza wodociągowego PE 40 ze studnią wodomierzową zewnętrzną ocieploną dla budynku ul. Łowicka 18. Włączenie do sieci wodociągowej ø 110 PVC biegnącej w ulicy Łowickiej wykonać w punkcie W1 określonym w niniejszej dokumentacji. Włączenie wykonać przy pomocy opaski do nawierceń 110 / 2 dla rur PVC z odejściem gwintowanym. Projektowane przyłącze wykonać należy z rur PE 40 ( PN 10 ) łączonych za pośrednictwem złączek skręcanych, zaleca się wykonanie przyłącza z jednego kawałka rury PE. Na przyłączu montować zasuwę do nawiercania DN 50 gwintowaną z miękkim doszczelnieniem. Nad rurociągiem ułożyć taśmę lokalizacyjno - ostrzegawczą koloru biało niebieskiego o szerokości 200 mm z zatopioną wkładką metalową

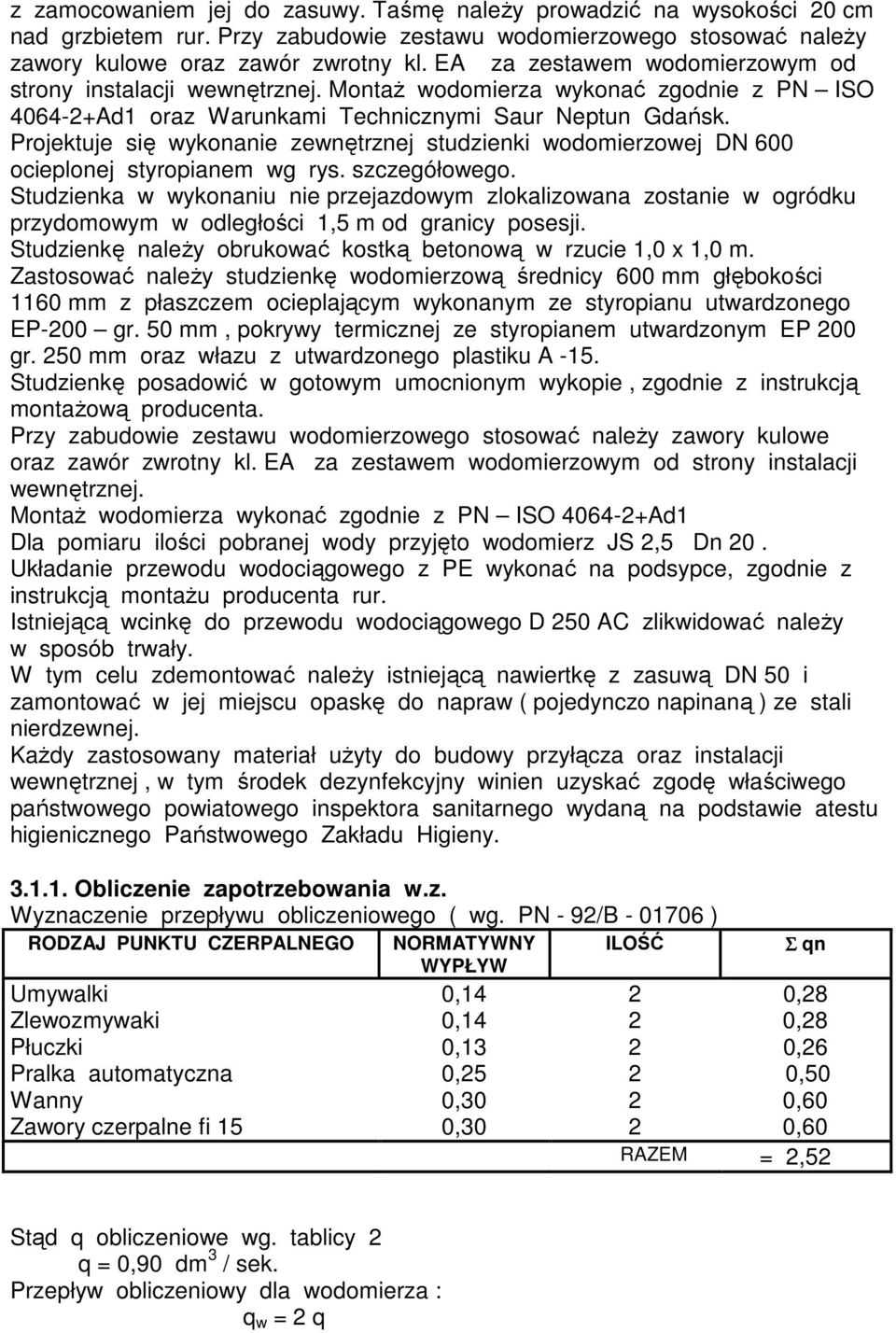

5 z zamocowaniem jej do zasuwy. Taśmę należy prowadzić na wysokości 20 cm nad grzbietem rur. Przy zabudowie zestawu wodomierzowego stosować należy zawory kulowe oraz zawór zwrotny kl. EA za zestawem wodomierzowym od strony instalacji wewnętrznej. Montaż wodomierza wykonać zgodnie z PN ISO Ad1 oraz Warunkami Technicznymi Saur Neptun Gdańsk. Projektuje się wykonanie zewnętrznej studzienki wodomierzowej DN 600 ocieplonej styropianem wg rys. szczegółowego. Studzienka w wykonaniu nie przejazdowym zlokalizowana zostanie w ogródku przydomowym w odległości 1,5 m od granicy posesji. Studzienkę należy obrukować kostką betonową w rzucie 1,0 x 1,0 m. Zastosować należy studzienkę wodomierzową średnicy 600 mm głębokości 1160 mm z płaszczem ocieplającym wykonanym ze styropianu utwardzonego EP-200 gr. 50 mm, pokrywy termicznej ze styropianem utwardzonym EP 200 gr. 250 mm oraz włazu z utwardzonego plastiku A -15. Studzienkę posadowić w gotowym umocnionym wykopie, zgodnie z instrukcją montażową producenta. Przy zabudowie zestawu wodomierzowego stosować należy zawory kulowe oraz zawór zwrotny kl. EA za zestawem wodomierzowym od strony instalacji wewnętrznej. Montaż wodomierza wykonać zgodnie z PN ISO Ad1 Dla pomiaru ilości pobranej wody przyjęto wodomierz JS 2,5 Dn 20. Układanie przewodu wodociągowego z PE wykonać na podsypce, zgodnie z instrukcją montażu producenta rur. Istniejącą wcinkę do przewodu wodociągowego D 250 AC zlikwidować należy w sposób trwały. W tym celu zdemontować należy istniejącą nawiertkę z zasuwą DN 50 i zamontować w jej miejscu opaskę do napraw ( pojedynczo napinaną ) ze stali nierdzewnej. Każdy zastosowany materiał użyty do budowy przyłącza oraz instalacji wewnętrznej, w tym środek dezynfekcyjny winien uzyskać zgodę właściwego państwowego powiatowego inspektora sanitarnego wydaną na podstawie atestu higienicznego Państwowego Zakładu Higieny Obliczenie zapotrzebowania w.z. Wyznaczenie przepływu obliczeniowego ( wg. PN - 92/B ) RODZAJ PUNKTU CZERPALNEGO NORMATYWNY WYPŁYW ILOŚĆ Umywalki 0,14 2 0,28 Zlewozmywaki 0,14 2 0,28 Płuczki Pralka automatyczna 0,13 0, ,26 0,50 Wanny Zawory czerpalne fi 15 0,30 0, ,60 0,60 RAZEM = 2,52 Σ qn Stąd q obliczeniowe wg. tablicy 2 q = 0,90 dm 3 / sek. Przepływ obliczeniowy dla wodomierza : q w = 2 q

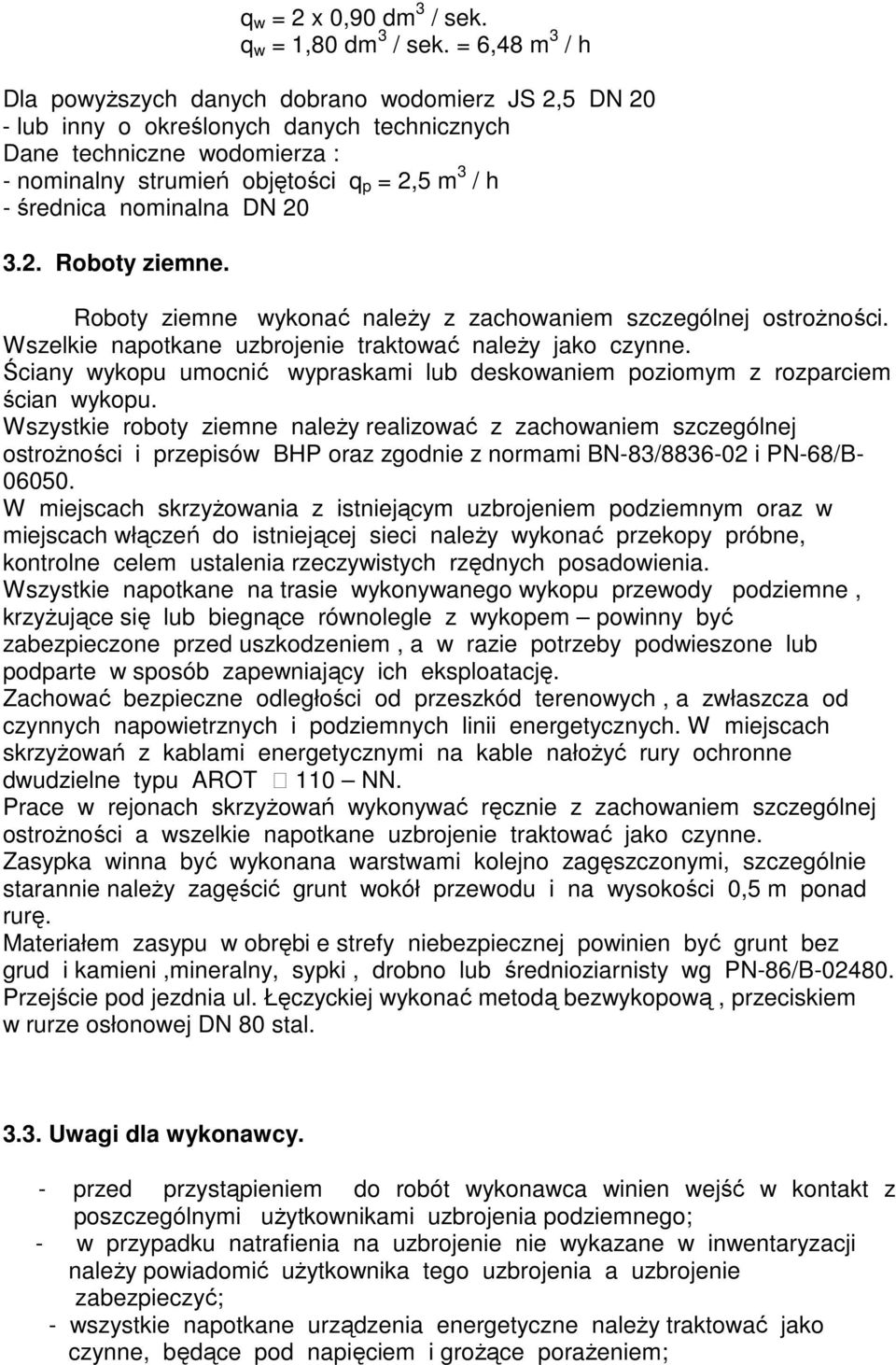

6 q w = 2 x 0,90 dm 3 / sek. q w = 1,80 dm 3 / sek. = 6,48 m 3 / h Dla powyższych danych dobrano wodomierz JS 2,5 DN 20 - lub inny o określonych danych technicznych Dane techniczne wodomierza : - nominalny strumień objętości q p = 2,5 m 3 / h - średnica nominalna DN Roboty ziemne. Roboty ziemne wykonać należy z zachowaniem szczególnej ostrożności. Wszelkie napotkane uzbrojenie traktować należy jako czynne. Ściany wykopu umocnić wypraskami lub deskowaniem poziomym z rozparciem ścian wykopu. Wszystkie roboty ziemne należy realizować z zachowaniem szczególnej ostrożności i przepisów BHP oraz zgodnie z normami BN-83/ i PN-68/B W miejscach skrzyżowania z istniejącym uzbrojeniem podziemnym oraz w miejscach włączeń do istniejącej sieci należy wykonać przekopy próbne, kontrolne celem ustalenia rzeczywistych rzędnych posadowienia. Wszystkie napotkane na trasie wykonywanego wykopu przewody podziemne, krzyżujące się lub biegnące równolegle z wykopem powinny być zabezpieczone przed uszkodzeniem, a w razie potrzeby podwieszone lub podparte w sposób zapewniający ich eksploatację. Zachować bezpieczne odległości od przeszkód terenowych, a zwłaszcza od czynnych napowietrznych i podziemnych linii energetycznych. W miejscach skrzyżowań z kablami energetycznymi na kable nałożyć rury ochronne dwudzielne typu AROT 110 NN. Prace w rejonach skrzyżowań wykonywać ręcznie z zachowaniem szczególnej ostrożności a wszelkie napotkane uzbrojenie traktować jako czynne. Zasypka winna być wykonana warstwami kolejno zagęszczonymi, szczególnie starannie należy zagęścić grunt wokół przewodu i na wysokości 0,5 m ponad rurę. Materiałem zasypu w obrębi e strefy niebezpiecznej powinien być grunt bez grud i kamieni,mineralny, sypki, drobno lub średnioziarnisty wg PN-86/B Przejście pod jezdnia ul. Łęczyckiej wykonać metodą bezwykopową, przeciskiem w rurze osłonowej DN 80 stal Uwagi dla wykonawcy. - przed przystąpieniem do robót wykonawca winien wejść w kontakt z poszczególnymi użytkownikami uzbrojenia podziemnego; - w przypadku natrafienia na uzbrojenie nie wykazane w inwentaryzacji należy powiadomić użytkownika tego uzbrojenia a uzbrojenie zabezpieczyć; - wszystkie napotkane urządzenia energetyczne należy traktować jako czynne, będące pod napięciem i grożące porażeniem;

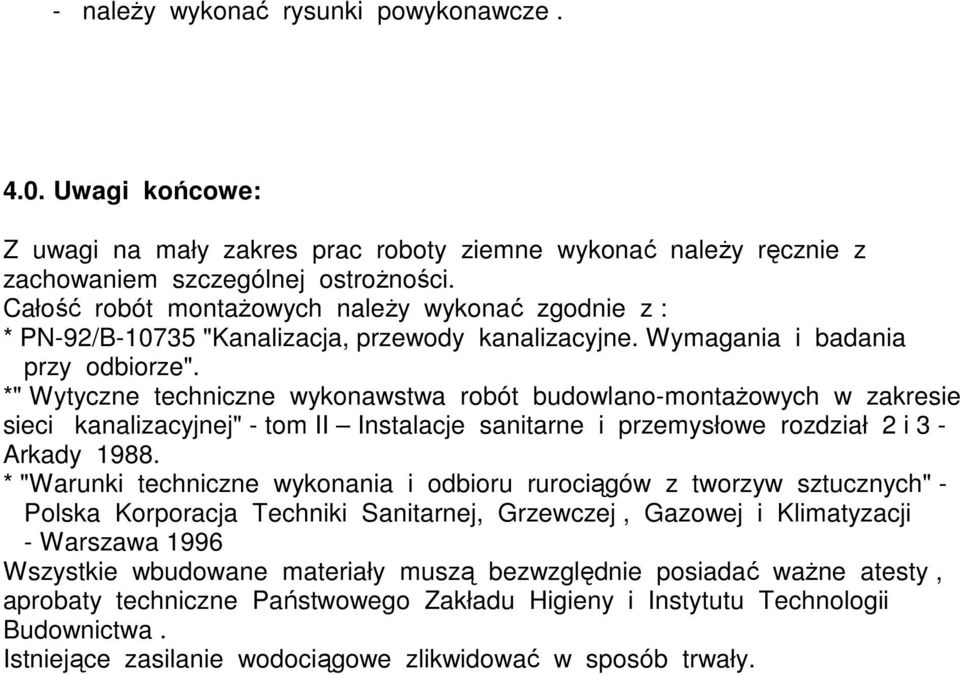

7 - należy wykonać rysunki powykonawcze Uwagi końcowe: Z uwagi na mały zakres prac roboty ziemne wykonać należy ręcznie z zachowaniem szczególnej ostrożności. Całość robót montażowych należy wykonać zgodnie z : * PN-92/B "Kanalizacja, przewody kanalizacyjne. Wymagania i badania przy odbiorze". *" Wytyczne techniczne wykonawstwa robót budowlano-montażowych w zakresie sieci kanalizacyjnej" - tom II Instalacje sanitarne i przemysłowe rozdział 2 i 3 - Arkady * "Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych" - Polska Korporacja Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji - Warszawa 1996 Wszystkie wbudowane materiały muszą bezwzględnie posiadać ważne atesty, aprobaty techniczne Państwowego Zakładu Higieny i Instytutu Technologii Budownictwa. Istniejące zasilanie wodociągowe zlikwidować w sposób trwały.

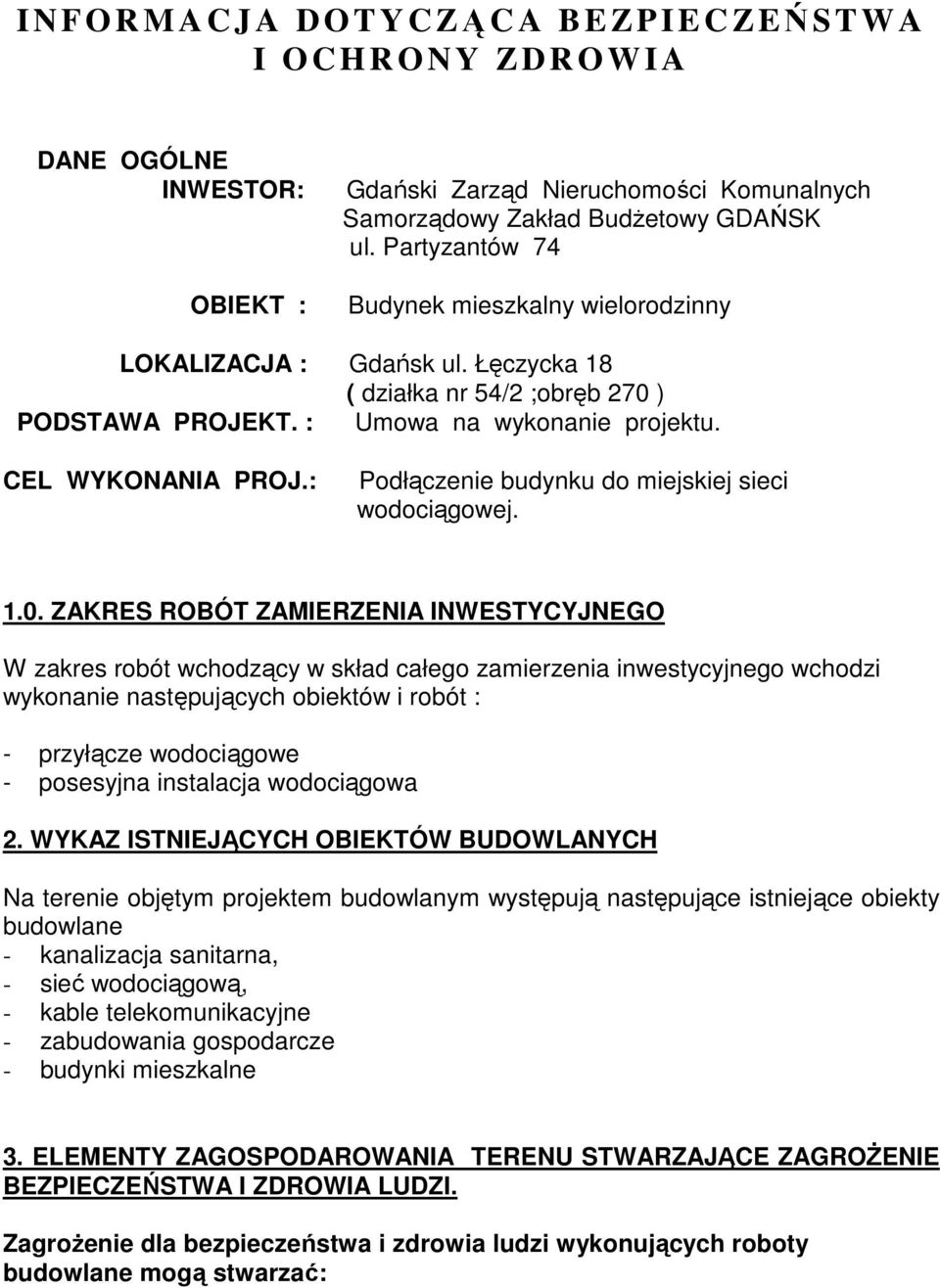

8 I N F ORMACJA DOTYCZĄ C A B E ZPIECZEŃSTWA I OCHRONY ZD R OWIA DANE OGÓLNE INWESTOR: OBIEKT : Gdański Zarząd Nieruchomości Komunalnych Samorządowy Zakład Budżetowy GDAŃSK ul. Partyzantów 74 Budynek mieszkalny wielorodzinny LOKALIZACJA : Gdańsk ul. Łęczycka 18 ( działka nr 54/2 ;obręb 270 ) PODSTAWA PROJEKT. : Umowa na wykonanie projektu. CEL WYKONANIA PROJ.: Podłączenie budynku do miejskiej sieci wodociągowej ZAKRES ROBÓT ZAMIERZENIA INWESTYCYJNEGO W zakres robót wchodzący w skład całego zamierzenia inwestycyjnego wchodzi wykonanie następujących obiektów i robót : - przyłącze wodociągowe - posesyjna instalacja wodociągowa 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Na terenie objętym projektem budowlanym występują następujące istniejące obiekty budowlane - kanalizacja sanitarna, - sieć wodociągową, - kable telekomunikacyjne - zabudowania gospodarcze - budynki mieszkalne 3. ELEMENTY ZAGOSPODAROWANIA TERENU STWARZAJĄCE ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI. Zagrożenie dla bezpieczeństwa i zdrowia ludzi wykonujących roboty budowlane mogą stwarzać:

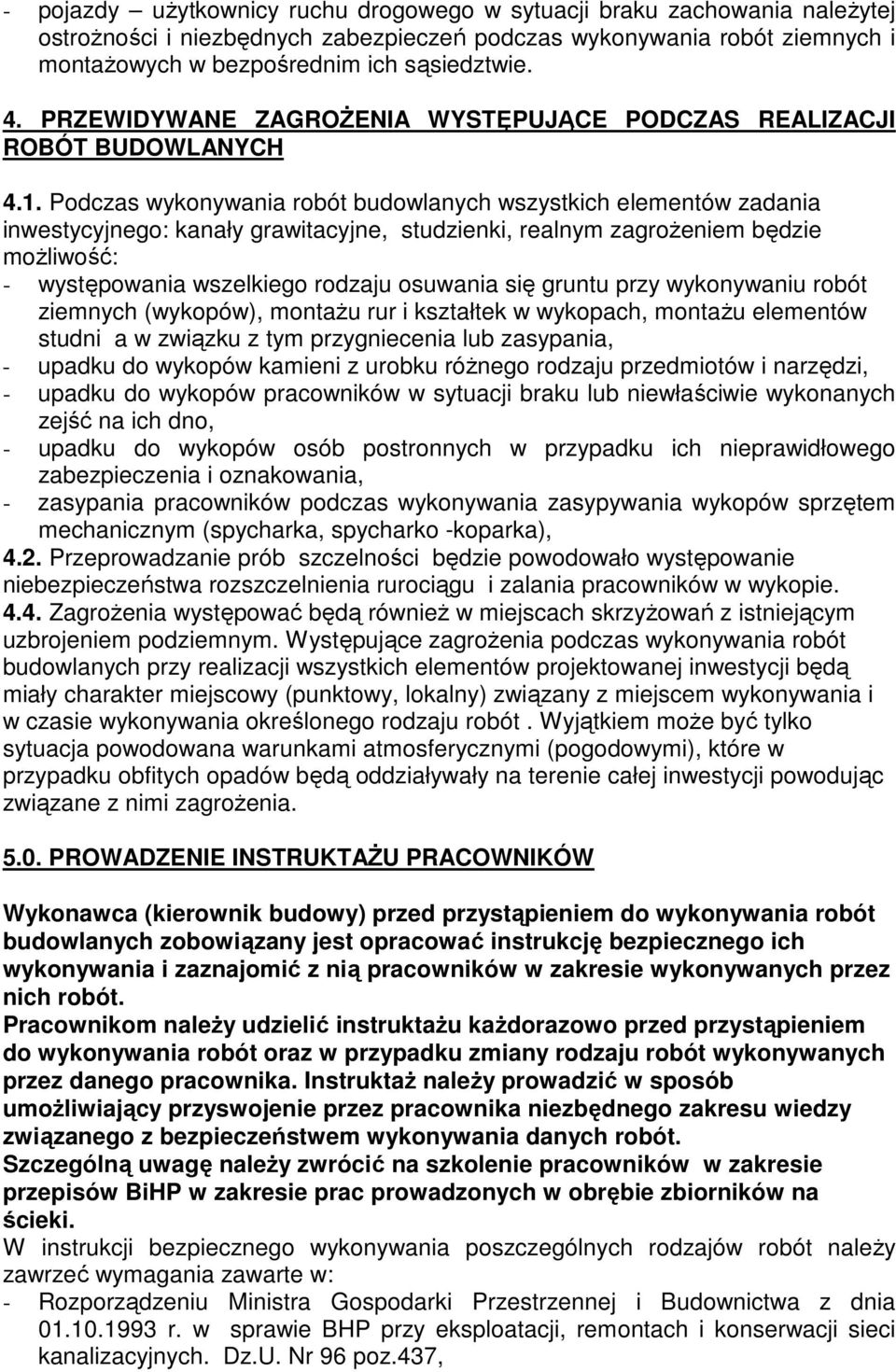

9 - pojazdy użytkownicy ruchu drogowego w sytuacji braku zachowania należytej ostrożności i niezbędnych zabezpieczeń podczas wykonywania robót ziemnych i montażowych w bezpośrednim ich sąsiedztwie. 4. PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH 4.1. Podczas wykonywania robót budowlanych wszystkich elementów zadania inwestycyjnego: kanały grawitacyjne, studzienki, realnym zagrożeniem będzie możliwość: - występowania wszelkiego rodzaju osuwania się gruntu przy wykonywaniu robót ziemnych (wykopów), montażu rur i kształtek w wykopach, montażu elementów studni a w związku z tym przygniecenia lub zasypania, - upadku do wykopów kamieni z urobku różnego rodzaju przedmiotów i narzędzi, - upadku do wykopów pracowników w sytuacji braku lub niewłaściwie wykonanych zejść na ich dno, - upadku do wykopów osób postronnych w przypadku ich nieprawidłowego zabezpieczenia i oznakowania, - zasypania pracowników podczas wykonywania zasypywania wykopów sprzętem mechanicznym (spycharka, spycharko -koparka), 4.2. Przeprowadzanie prób szczelności będzie powodowało występowanie niebezpieczeństwa rozszczelnienia rurociągu i zalania pracowników w wykopie Zagrożenia występować będą również w miejscach skrzyżowań z istniejącym uzbrojeniem podziemnym. Występujące zagrożenia podczas wykonywania robót budowlanych przy realizacji wszystkich elementów projektowanej inwestycji będą miały charakter miejscowy (punktowy, lokalny) związany z miejscem wykonywania i w czasie wykonywania określonego rodzaju robót. Wyjątkiem może być tylko sytuacja powodowana warunkami atmosferycznymi (pogodowymi), które w przypadku obfitych opadów będą oddziaływały na terenie całej inwestycji powodując związane z nimi zagrożenia PROWADZENIE INSTRUKTAŻU PRACOWNIKÓW Wykonawca (kierownik budowy) przed przystąpieniem do wykonywania robót budowlanych zobowiązany jest opracować instrukcję bezpiecznego ich wykonywania i zaznajomić z nią pracowników w zakresie wykonywanych przez nich robót. Pracownikom należy udzielić instruktażu każdorazowo przed przystąpieniem do wykonywania robót oraz w przypadku zmiany rodzaju robót wykonywanych przez danego pracownika. Instruktaż należy prowadzić w sposób umożliwiający przyswojenie przez pracownika niezbędnego zakresu wiedzy związanego z bezpieczeństwem wykonywania danych robót. Szczególną uwagę należy zwrócić na szkolenie pracowników w zakresie przepisów BiHP w zakresie prac prowadzonych w obrębie zbiorników na ścieki. W instrukcji bezpiecznego wykonywania poszczególnych rodzajów robót należy zawrzeć wymagania zawarte w: - Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie BHP przy eksploatacji, remontach i konserwacji sieci kanalizacyjnych. Dz.U. Nr 96 poz.437,

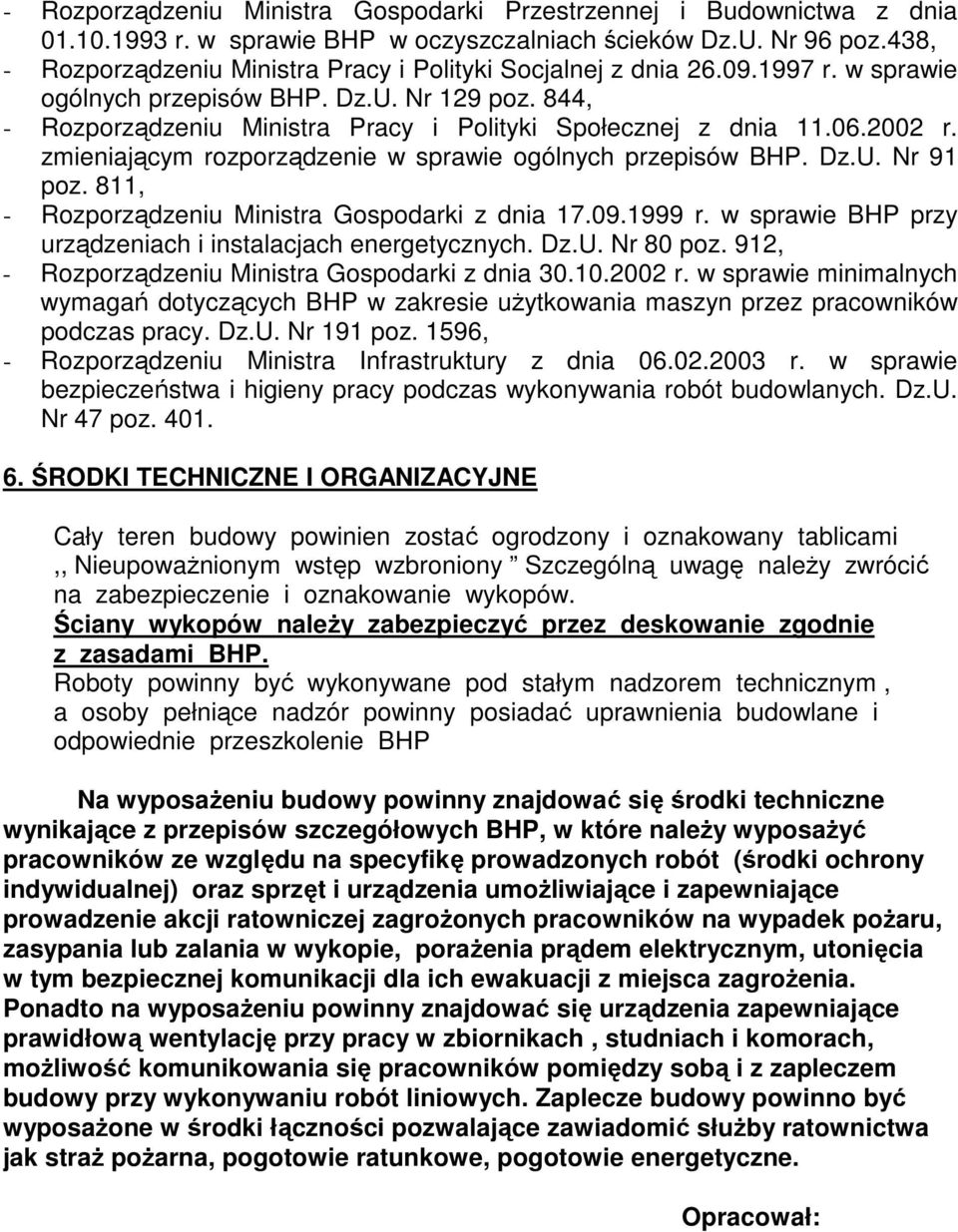

10 - Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie BHP w oczyszczalniach ścieków Dz.U. Nr 96 poz.438, - Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów BHP. Dz.U. Nr 129 poz. 844, - Rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia r. zmieniającym rozporządzenie w sprawie ogólnych przepisów BHP. Dz.U. Nr 91 poz. 811, - Rozporządzeniu Ministra Gospodarki z dnia r. w sprawie BHP przy urządzeniach i instalacjach energetycznych. Dz.U. Nr 80 poz. 912, - Rozporządzeniu Ministra Gospodarki z dnia r. w sprawie minimalnych wymagań dotyczących BHP w zakresie użytkowania maszyn przez pracowników podczas pracy. Dz.U. Nr 191 poz. 1596, - Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Dz.U. Nr 47 poz ŚRODKI TECHNICZNE I ORGANIZACYJNE Cały teren budowy powinien zostać ogrodzony i oznakowany tablicami,, Nieupoważnionym wstęp wzbroniony Szczególną uwagę należy zwrócić na zabezpieczenie i oznakowanie wykopów. Ściany wykopów należy zabezpieczyć przez deskowanie zgodnie z zasadami BHP. Roboty powinny być wykonywane pod stałym nadzorem technicznym, a osoby pełniące nadzór powinny posiadać uprawnienia budowlane i odpowiednie przeszkolenie BHP Na wyposażeniu budowy powinny znajdować się środki techniczne wynikające z przepisów szczegółowych BHP, w które należy wyposażyć pracowników ze względu na specyfikę prowadzonych robót (środki ochrony indywidualnej) oraz sprzęt i urządzenia umożliwiające i zapewniające prowadzenie akcji ratowniczej zagrożonych pracowników na wypadek pożaru, zasypania lub zalania w wykopie, porażenia prądem elektrycznym, utonięcia w tym bezpiecznej komunikacji dla ich ewakuacji z miejsca zagrożenia. Ponadto na wyposażeniu powinny znajdować się urządzenia zapewniające prawidłową wentylację przy pracy w zbiornikach, studniach i komorach, możliwość komunikowania się pracowników pomiędzy sobą i z zapleczem budowy przy wykonywaniu robót liniowych. Zaplecze budowy powinno być wyposażone w środki łączności pozwalające zawiadomić służby ratownictwa jak straż pożarna, pogotowie ratunkowe, pogotowie energetyczne. Opracował:

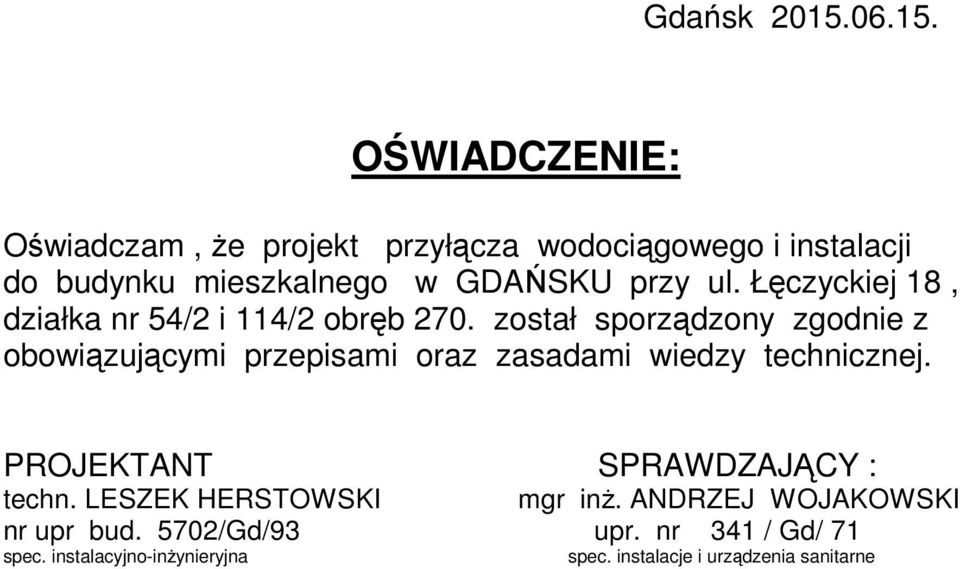

11 Gdańsk OŚWIADCZENIE: Oświadczam, że projekt przyłącza wodociągowego i instalacji do budynku mieszkalnego w GDAŃSKU przy ul. Łęczyckiej 18, działka nr 54/2 i 114/2 obręb 270. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT SPRAWDZAJĄCY : techn. LESZEK HERSTOWSKI mgr inż. ANDRZEJ WOJAKOWSKI nr upr bud. 5702/Gd/93 upr. nr 341 / Gd/ 71 spec. instalacyjno-inżynieryjna spec. instalacje i urządzenia sanitarne
