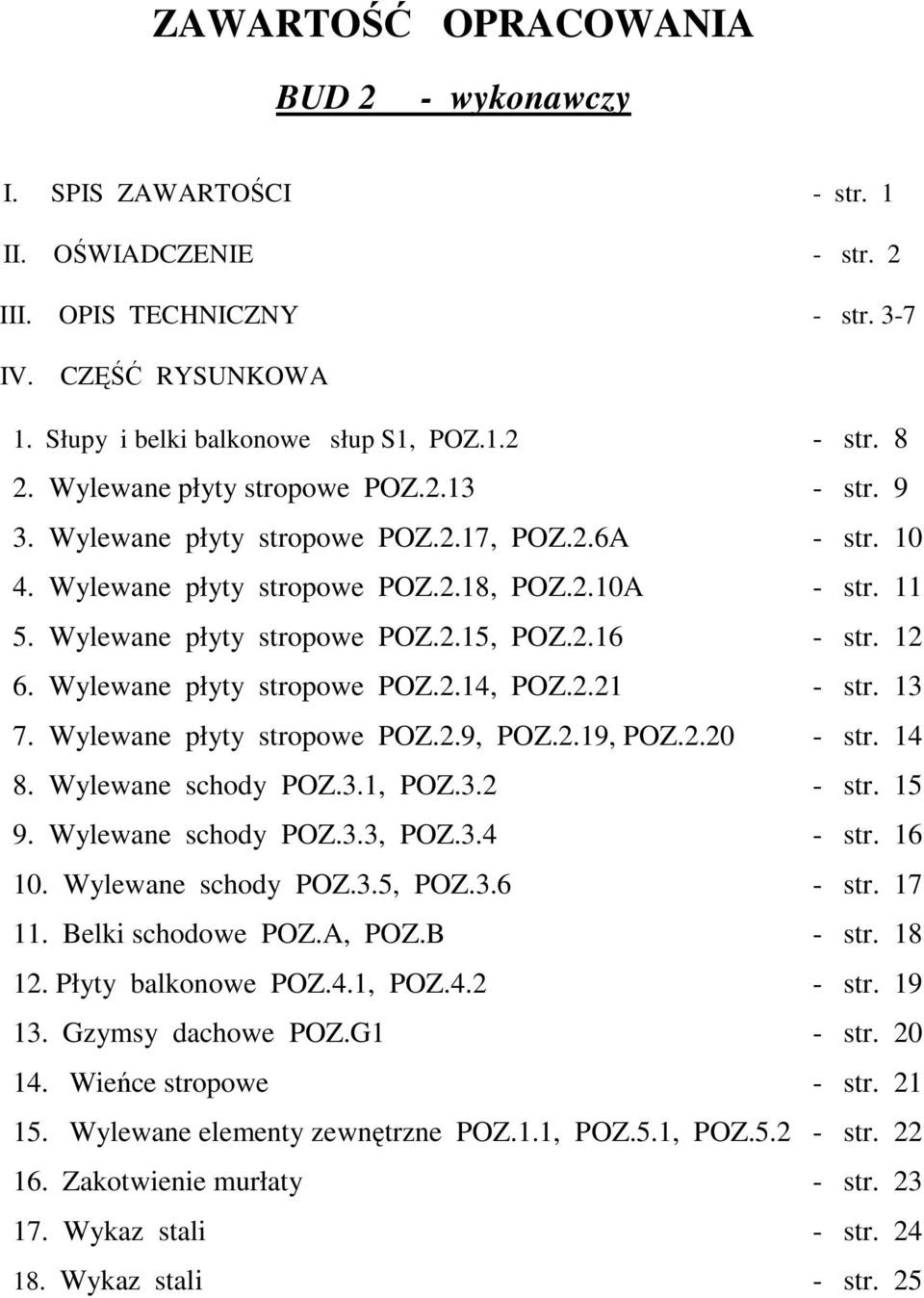

1 ZAWARTOŚĆ OPRACOWANIA BUD 2 - wykonawczy I. SPIS ZAWARTOŚCI - str. 1 II. OŚWIADCZENIE - str. 2 III. OPIS TECHNICZNY - str. 3-7 IV. CZĘŚĆ RYSUNKOWA 1. Słupy i belki balkonowe słup S1, POZ str Wylewane płyty stropowe POZ str Wylewane płyty stropowe POZ.2.17, POZ.2.6A - str Wylewane płyty stropowe POZ.2.18, POZ.2.10A - str Wylewane płyty stropowe POZ.2.15, POZ str Wylewane płyty stropowe POZ.2.14, POZ str Wylewane płyty stropowe POZ.2.9, POZ.2.19, POZ str Wylewane schody POZ.3.1, POZ str Wylewane schody POZ.3.3, POZ str Wylewane schody POZ.3.5, POZ str Belki schodowe POZ.A, POZ.B - str Płyty balkonowe POZ.4.1, POZ str Gzymsy dachowe POZ.G1 - str Wieńce stropowe - str Wylewane elementy zewnętrzne POZ.1.1, POZ.5.1, POZ str Zakotwienie murłaty - str Wykaz stali - str Wykaz stali - str. 25

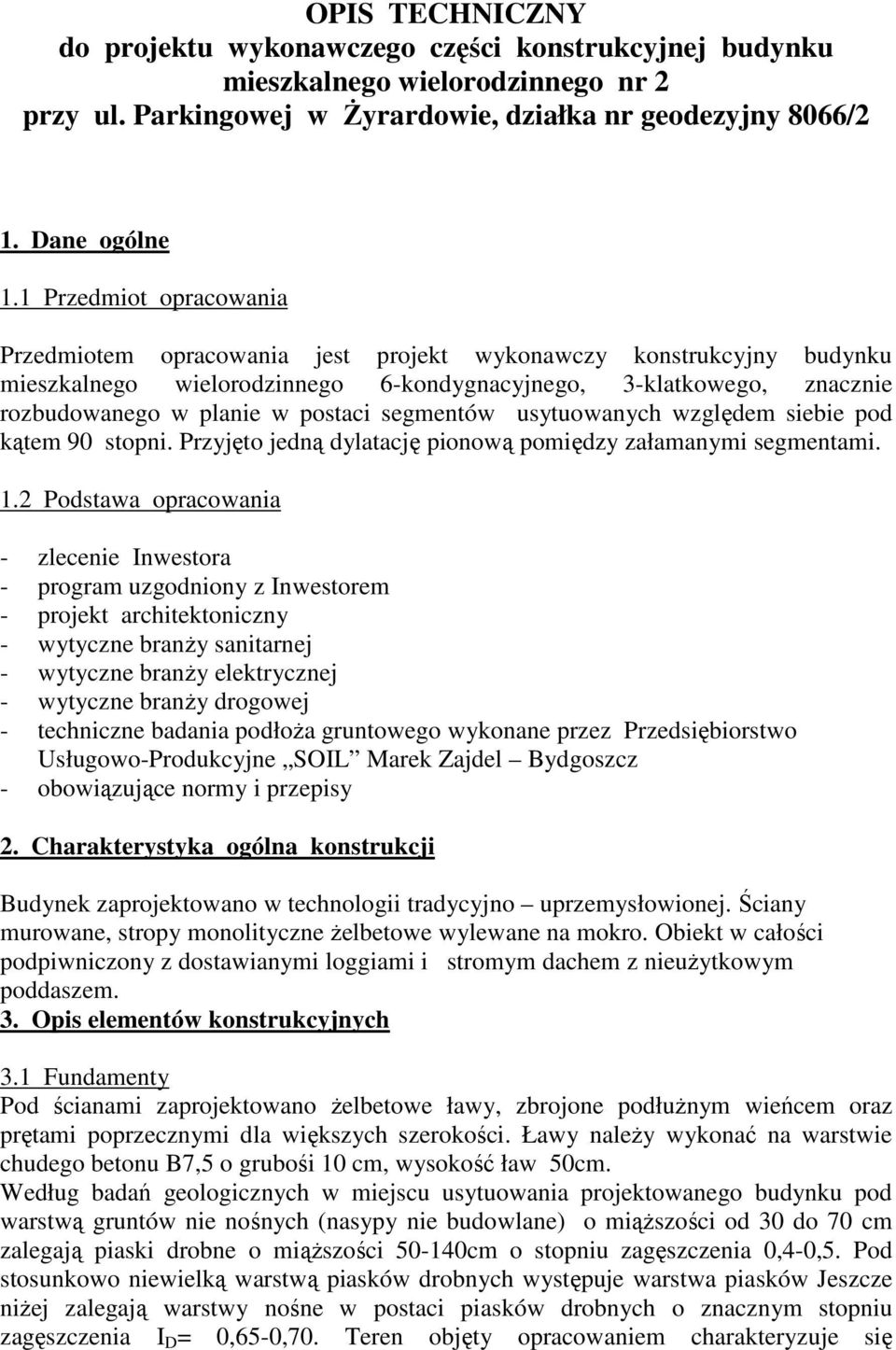

2 OPIS TECHNICZNY do projektu wykonawczego części konstrukcyjnej budynku mieszkalnego wielorodzinnego nr 2 przy ul. Parkingowej w śyrardowie, działka nr geodezyjny 8066/2 1. Dane ogólne 1.1 Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy konstrukcyjny budynku mieszkalnego wielorodzinnego 6-kondygnacyjnego, 3-klatkowego, znacznie rozbudowanego w planie w postaci segmentów usytuowanych względem siebie pod kątem 90 stopni. Przyjęto jedną dylatację pionową pomiędzy załamanymi segmentami. 1.2 Podstawa opracowania - zlecenie Inwestora - program uzgodniony z Inwestorem - projekt architektoniczny - wytyczne branŝy sanitarnej - wytyczne branŝy elektrycznej - wytyczne branŝy drogowej - techniczne badania podłoŝa gruntowego wykonane przez Przedsiębiorstwo Usługowo-Produkcyjne SOIL Marek Zajdel Bydgoszcz - obowiązujące normy i przepisy 2. Charakterystyka ogólna konstrukcji Budynek zaprojektowano w technologii tradycyjno uprzemysłowionej. Ściany murowane, stropy monolityczne Ŝelbetowe wylewane na mokro. Obiekt w całości podpiwniczony z dostawianymi loggiami i stromym dachem z nieuŝytkowym poddaszem. 3. Opis elementów konstrukcyjnych 3.1 Fundamenty Pod ścianami zaprojektowano Ŝelbetowe ławy, zbrojone podłuŝnym wieńcem oraz prętami poprzecznymi dla większych szerokości. Ławy naleŝy wykonać na warstwie chudego betonu B7,5 o grubośi 10 cm, wysokość ław 50cm. Według badań geologicznych w miejscu usytuowania projektowanego budynku pod warstwą gruntów nie nośnych (nasypy nie budowlane) o miąŝszości od 30 do 70 cm zalegają piaski drobne o miąŝszości cm o stopniu zagęszczenia 0,4-0,5. Pod stosunkowo niewielką warstwą piasków drobnych występuje warstwa piasków Jeszcze niŝej zalegają warstwy nośne w postaci piasków drobnych o znacznym stopniu zagęszczenia I D = 0,65-0,70. Teren objęty opracowaniem charakteryzuje się

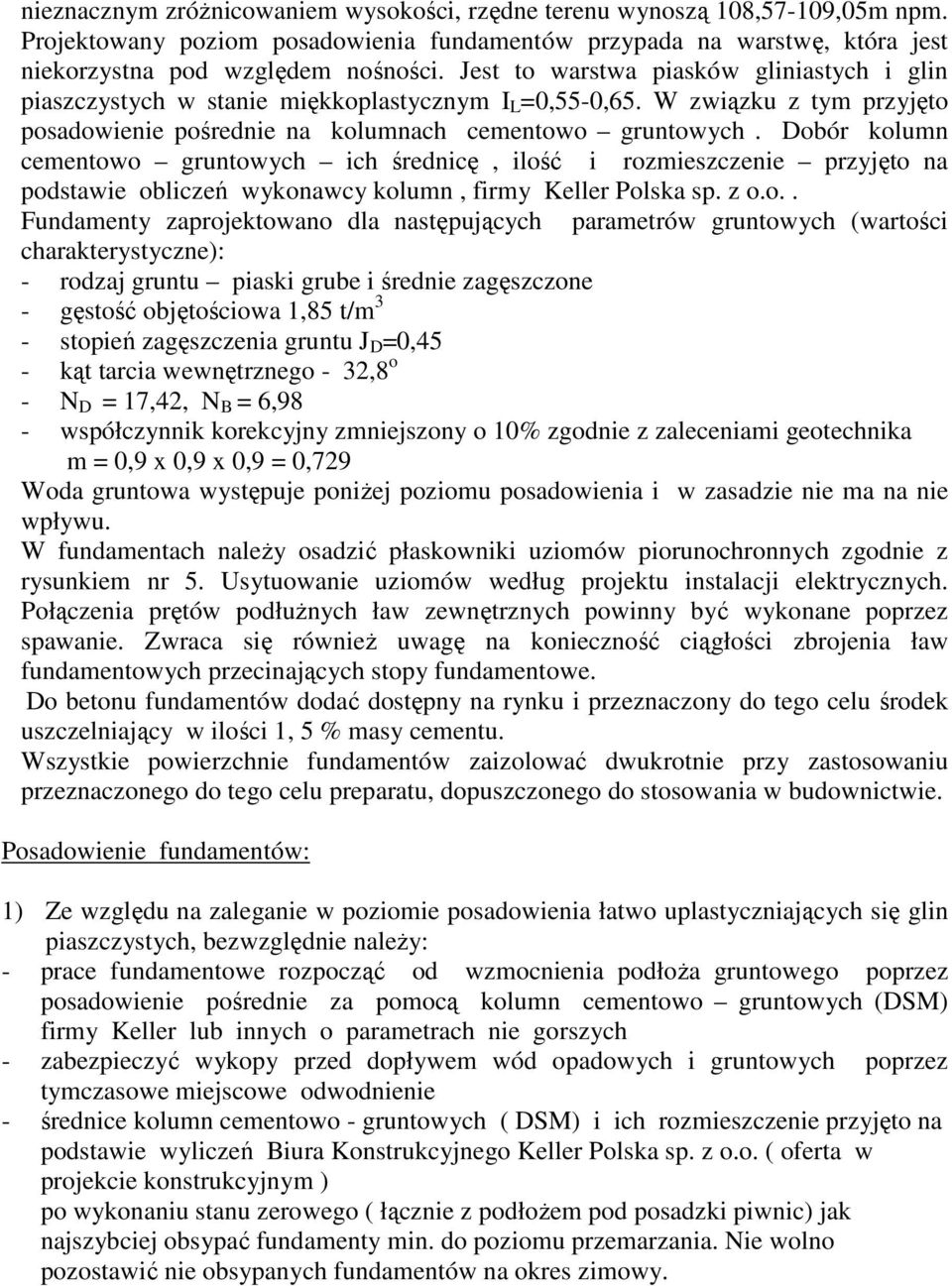

3 nieznacznym zróŝnicowaniem wysokości, rzędne terenu wynoszą 108,57-109,05m npm. Projektowany poziom posadowienia fundamentów przypada na warstwę, która jest niekorzystna pod względem nośności. Jest to warstwa piasków gliniastych i glin piaszczystych w stanie miękkoplastycznym I L =0,55-0,65. W związku z tym przyjęto posadowienie pośrednie na kolumnach cementowo gruntowych. Dobór kolumn cementowo gruntowych ich średnicę, ilość i rozmieszczenie przyjęto na podstawie obliczeń wykonawcy kolumn, firmy Keller Polska sp. z o.o.. Fundamenty zaprojektowano dla następujących parametrów gruntowych (wartości charakterystyczne): - rodzaj gruntu piaski grube i średnie zagęszczone - gęstość objętościowa 1,85 t/m 3 - stopień zagęszczenia gruntu J D =0,45 - kąt tarcia wewnętrznego - 32,8 o - N D = 17,42, N B = 6,98 - współczynnik korekcyjny zmniejszony o 10% zgodnie z zaleceniami geotechnika m = 0,9 x 0,9 x 0,9 = 0,729 Woda gruntowa występuje poniŝej poziomu posadowienia i w zasadzie nie ma na nie wpływu. W fundamentach naleŝy osadzić płaskowniki uziomów piorunochronnych zgodnie z rysunkiem nr 5. Usytuowanie uziomów według projektu instalacji elektrycznych. Połączenia prętów podłuŝnych ław zewnętrznych powinny być wykonane poprzez spawanie. Zwraca się równieŝ uwagę na konieczność ciągłości zbrojenia ław fundamentowych przecinających stopy fundamentowe. Do betonu fundamentów dodać dostępny na rynku i przeznaczony do tego celu środek uszczelniający w ilości 1, 5 % masy cementu. Wszystkie powierzchnie fundamentów zaizolować dwukrotnie przy zastosowaniu przeznaczonego do tego celu preparatu, dopuszczonego do stosowania w budownictwie. Posadowienie fundamentów: 1) Ze względu na zaleganie w poziomie posadowienia łatwo uplastyczniających się glin piaszczystych, bezwzględnie naleŝy: - prace fundamentowe rozpocząć od wzmocnienia podłoŝa gruntowego poprzez posadowienie pośrednie za pomocą kolumn cementowo gruntowych (DSM) firmy Keller lub innych o parametrach nie gorszych - zabezpieczyć wykopy przed dopływem wód opadowych i gruntowych poprzez tymczasowe miejscowe odwodnienie - średnice kolumn cementowo - gruntowych ( DSM) i ich rozmieszczenie przyjęto na podstawie wyliczeń Biura Konstrukcyjnego Keller Polska sp. z o.o. ( oferta w projekcie konstrukcyjnym ) po wykonaniu stanu zerowego ( łącznie z podłoŝem pod posadzki piwnic) jak najszybciej obsypać fundamenty min. do poziomu przemarzania. Nie wolno pozostawić nie obsypanych fundamentów na okres zimowy.

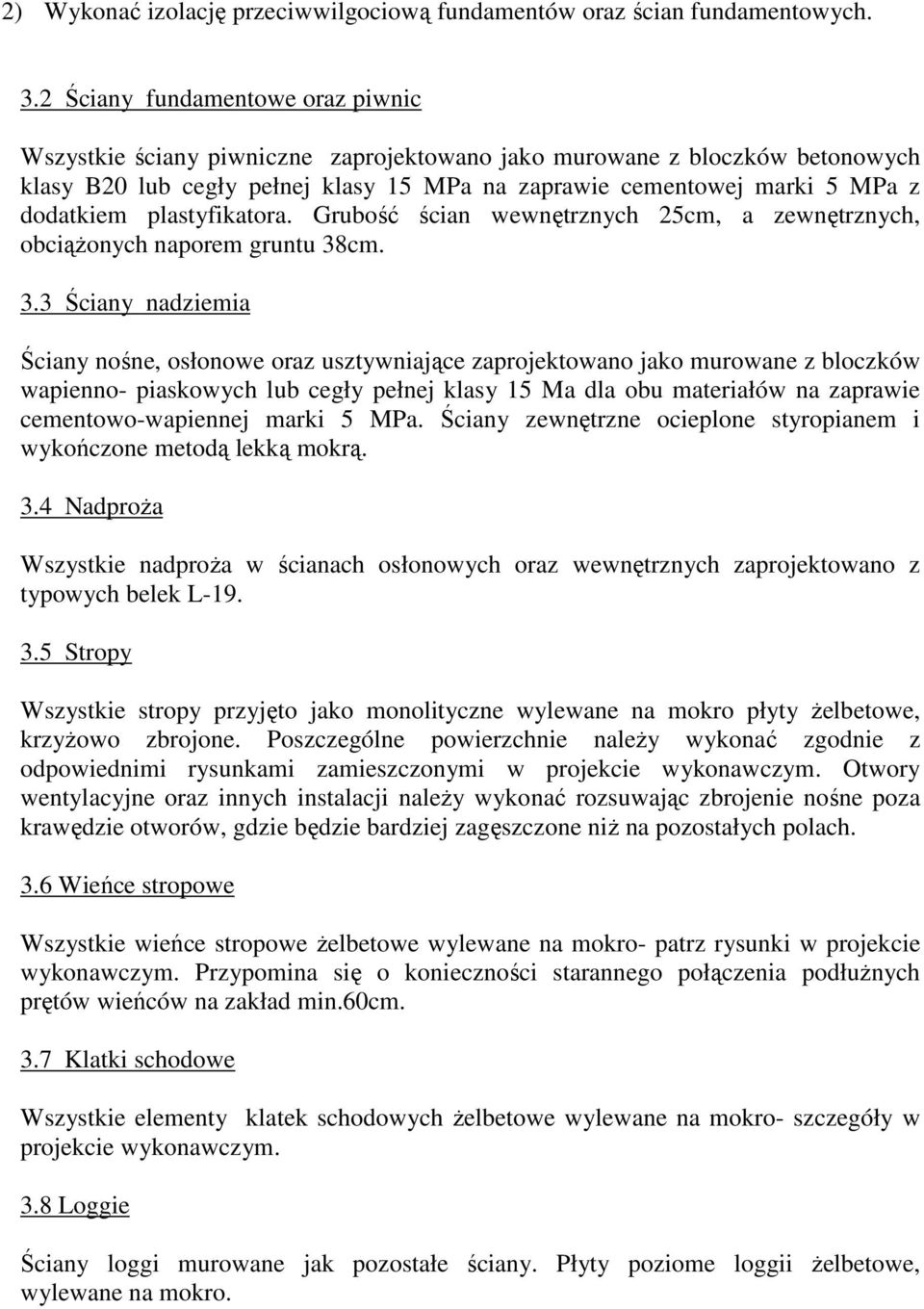

4 2) Wykonać izolację przeciwwilgociową fundamentów oraz ścian fundamentowych. 3.2 Ściany fundamentowe oraz piwnic Wszystkie ściany piwniczne zaprojektowano jako murowane z bloczków betonowych klasy B20 lub cegły pełnej klasy 15 MPa na zaprawie cementowej marki 5 MPa z dodatkiem plastyfikatora. Grubość ścian wewnętrznych 25cm, a zewnętrznych, obciąŝonych naporem gruntu 38cm. 3.3 Ściany nadziemia Ściany nośne, osłonowe oraz usztywniające zaprojektowano jako murowane z bloczków wapienno- piaskowych lub cegły pełnej klasy 15 Ma dla obu materiałów na zaprawie cementowo-wapiennej marki 5 MPa. Ściany zewnętrzne ocieplone styropianem i wykończone metodą lekką mokrą. 3.4 NadproŜa Wszystkie nadproŝa w ścianach osłonowych oraz wewnętrznych zaprojektowano z typowych belek L Stropy Wszystkie stropy przyjęto jako monolityczne wylewane na mokro płyty Ŝelbetowe, krzyŝowo zbrojone. Poszczególne powierzchnie naleŝy wykonać zgodnie z odpowiednimi rysunkami zamieszczonymi w projekcie wykonawczym. Otwory wentylacyjne oraz innych instalacji naleŝy wykonać rozsuwając zbrojenie nośne poza krawędzie otworów, gdzie będzie bardziej zagęszczone niŝ na pozostałych polach. 3.6 Wieńce stropowe Wszystkie wieńce stropowe Ŝelbetowe wylewane na mokro- patrz rysunki w projekcie wykonawczym. Przypomina się o konieczności starannego połączenia podłuŝnych prętów wieńców na zakład min.60cm. 3.7 Klatki schodowe Wszystkie elementy klatek schodowych Ŝelbetowe wylewane na mokro- szczegóły w projekcie wykonawczym. 3.8 Loggie Ściany loggi murowane jak pozostałe ściany. Płyty poziome loggii Ŝelbetowe, wylewane na mokro.

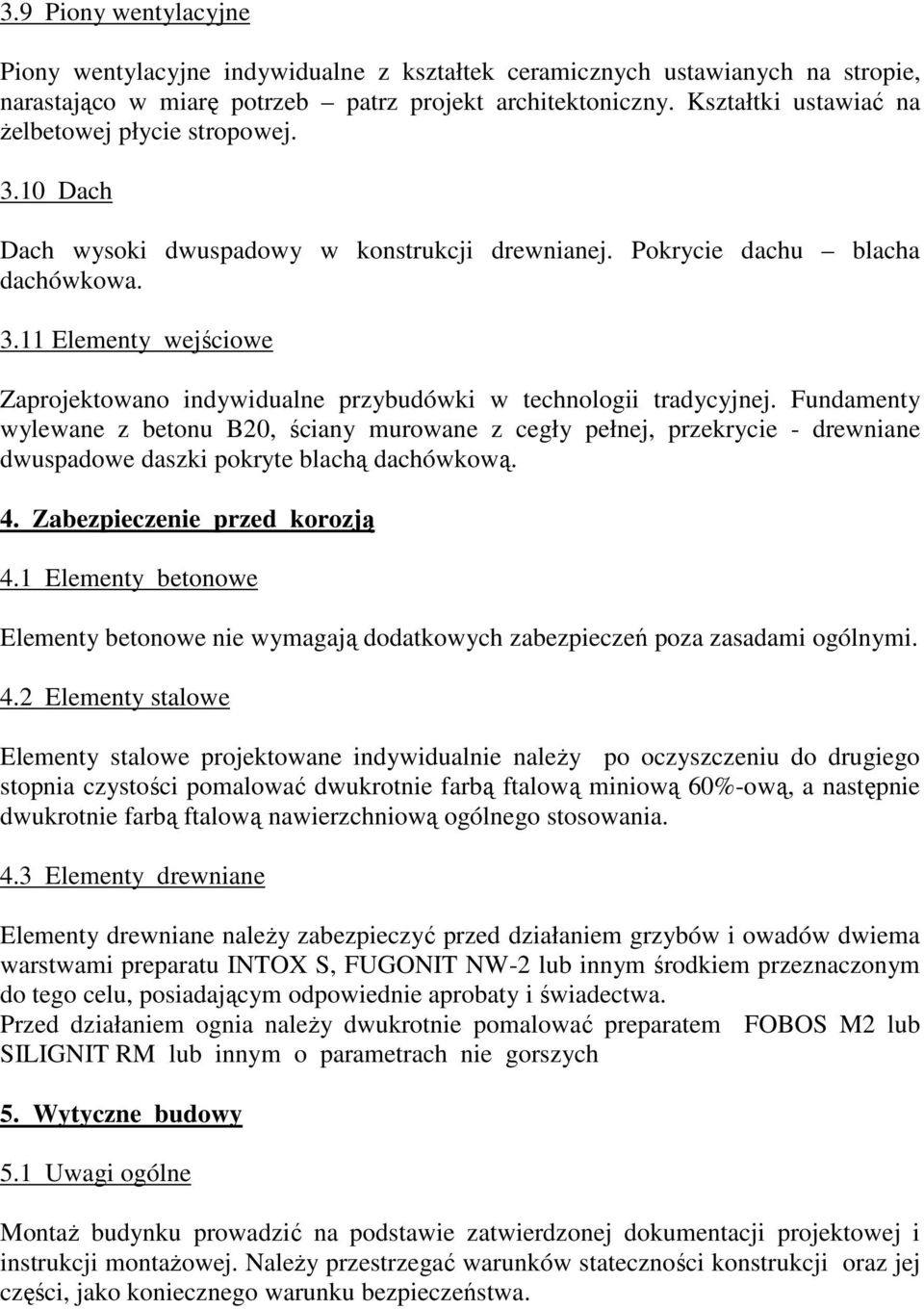

5 3.9 Piony wentylacyjne Piony wentylacyjne indywidualne z kształtek ceramicznych ustawianych na stropie, narastająco w miarę potrzeb patrz projekt architektoniczny. Kształtki ustawiać na Ŝelbetowej płycie stropowej Dach Dach wysoki dwuspadowy w konstrukcji drewnianej. Pokrycie dachu blacha dachówkowa Elementy wejściowe Zaprojektowano indywidualne przybudówki w technologii tradycyjnej. Fundamenty wylewane z betonu B20, ściany murowane z cegły pełnej, przekrycie - drewniane dwuspadowe daszki pokryte blachą dachówkową. 4. Zabezpieczenie przed korozją 4.1 Elementy betonowe Elementy betonowe nie wymagają dodatkowych zabezpieczeń poza zasadami ogólnymi. 4.2 Elementy stalowe Elementy stalowe projektowane indywidualnie naleŝy po oczyszczeniu do drugiego stopnia czystości pomalować dwukrotnie farbą ftalową miniową 60%-ową, a następnie dwukrotnie farbą ftalową nawierzchniową ogólnego stosowania. 4.3 Elementy drewniane Elementy drewniane naleŝy zabezpieczyć przed działaniem grzybów i owadów dwiema warstwami preparatu INTOX S, FUGONIT NW-2 lub innym środkiem przeznaczonym do tego celu, posiadającym odpowiednie aprobaty i świadectwa. Przed działaniem ognia naleŝy dwukrotnie pomalować preparatem FOBOS M2 lub SILIGNIT RM lub innym o parametrach nie gorszych 5. Wytyczne budowy 5.1 Uwagi ogólne MontaŜ budynku prowadzić na podstawie zatwierdzonej dokumentacji projektowej i instrukcji montaŝowej. NaleŜy przestrzegać warunków stateczności konstrukcji oraz jej części, jako koniecznego warunku bezpieczeństwa.

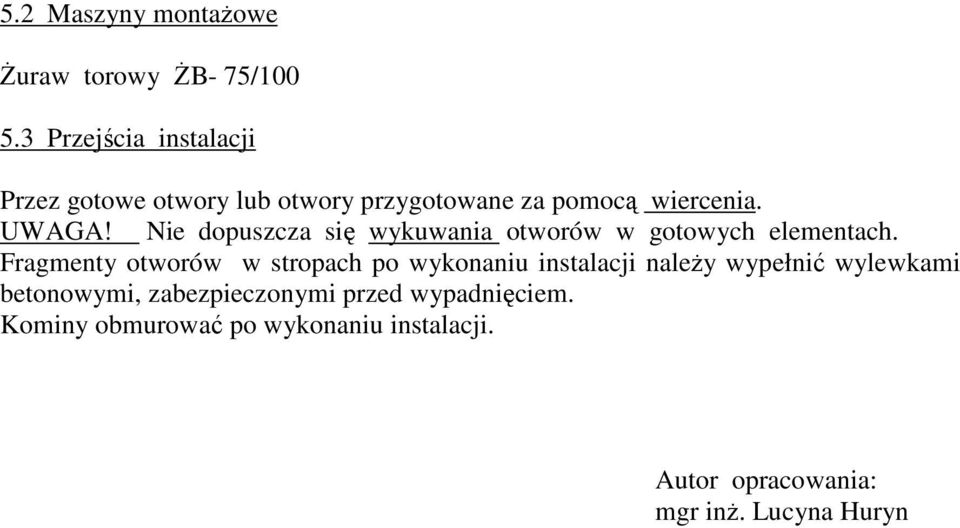

6 5.2 Maszyny montaŝowe śuraw torowy śb- 75/ Przejścia instalacji Przez gotowe otwory lub otwory przygotowane za pomocą wiercenia. UWAGA! Nie dopuszcza się wykuwania otworów w gotowych elementach. Fragmenty otworów w stropach po wykonaniu instalacji naleŝy wypełnić wylewkami betonowymi, zabezpieczonymi przed wypadnięciem. Kominy obmurować po wykonaniu instalacji. Autor opracowania: mgr inŝ. Lucyna Huryn
