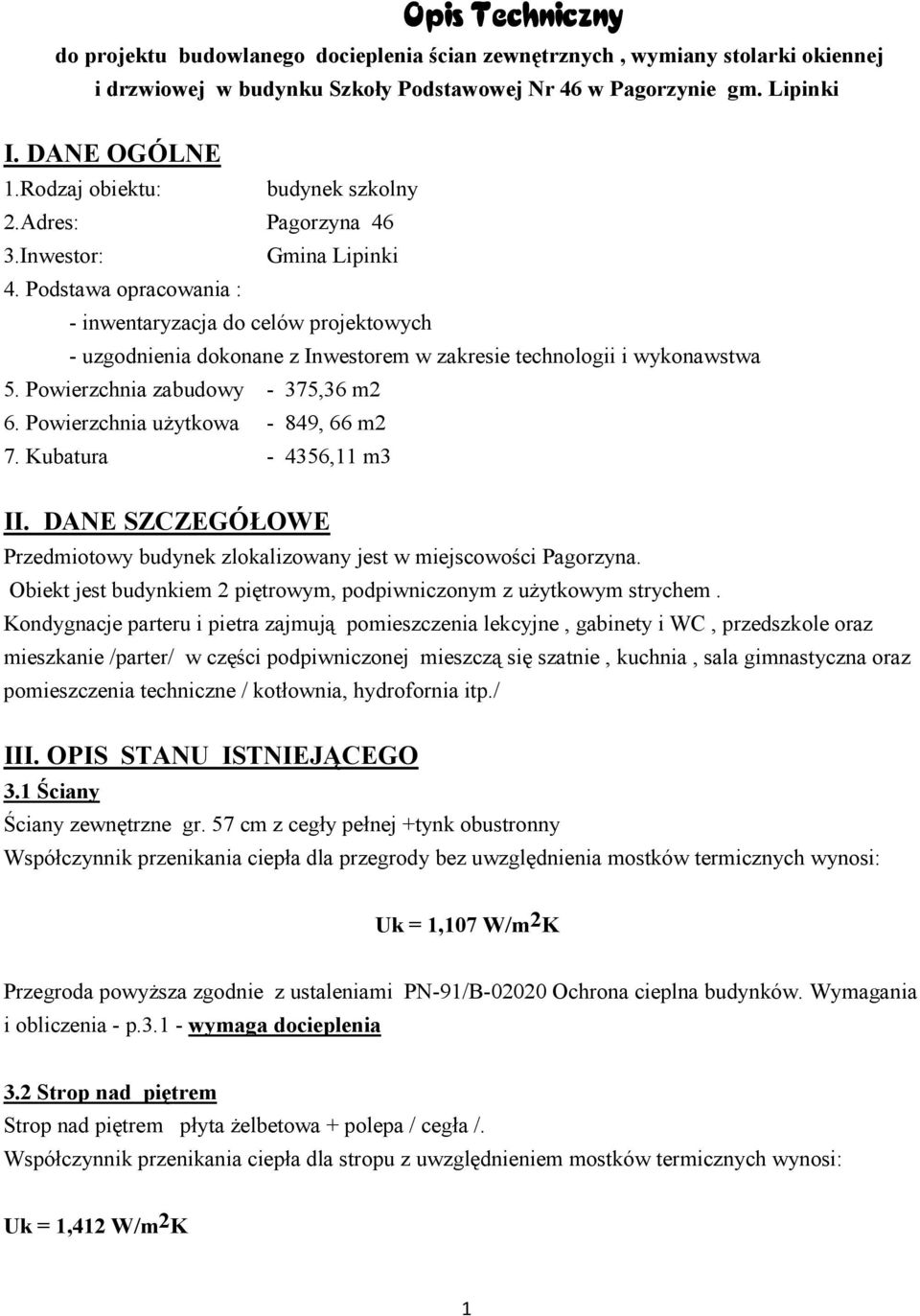

1 Opis Techniczny do projektu budowlanego docieplenia ścian zewnętrznych, wymiany stolarki okiennej i drzwiowej w budynku Szkoły Podstawowej Nr 46 w Pagorzynie gm. Lipinki I. DANE OGÓLNE 1.Rodzaj obiektu: budynek szkolny 2.Adres: Pagorzyna 46 3.Inwestor: Gmina Lipinki 4. Podstawa opracowania : - inwentaryzacja do celów projektowych - uzgodnienia dokonane z Inwestorem w zakresie technologii i wykonawstwa 5. Powierzchnia zabudowy - 375,36 m2 6. Powierzchnia użytkowa - 849, 66 m2 7. Kubatura ,11 m3 II. DANE SZCZEGÓŁOWE Przedmiotowy budynek zlokalizowany jest w miejscowości Pagorzyna. Obiekt jest budynkiem 2 piętrowym, podpiwniczonym z użytkowym strychem. Kondygnacje parteru i pietra zajmują pomieszczenia lekcyjne, gabinety i WC, przedszkole oraz mieszkanie /parter/ w części podpiwniczonej mieszczą się szatnie, kuchnia, sala gimnastyczna oraz pomieszczenia techniczne / kotłownia, hydrofornia itp./ III. OPIS STANU ISTNIEJĄCEGO 3.1 Ściany Ściany zewnętrzne gr. 57 cm z cegły pełnej +tynk obustronny Współczynnik przenikania ciepła dla przegrody bez uwzględnienia mostków termicznych wynosi: Uk = 1,107 W/m2K Przegroda powyższa zgodnie z ustaleniami PN-91/B Ochrona cieplna budynków. Wymagania i obliczenia - p wymaga docieplenia 3.2 Strop nad piętrem Strop nad piętrem płyta żelbetowa + polepa / cegła /. Współczynnik przenikania ciepła dla stropu z uwzględnieniem mostków termicznych wynosi: Uk = 1,412 W/m2K 1

2 Przegroda powyższa zgodnie z ustaleniami PN-91/B Ochrona cieplna budynków. Wymagania i obliczenia - p.3.1 wymaga docieplenia 3.3 Strop nad piwnicami Stropy żelbetowe ocieplone styropianem o grubości 4 cm. Całość przykryta wylewką o grubości 3,5 cm. oraz terakotą lub parkietem. Wartość współczynnika U określono : U=0,968 W/m2K. Stan techniczny dobry. 3.3 Dach Dach drewniany, dwuspadowy o konstrukcji płatwiowo - kleszczowej, kryty blachą stalową trapezową. 3.4 Wykończenie wewnętrzne Tynki wewnętrzne gładkie cementowo - wapienne Stolarka okienna okna z PCV w kondygnacji parteru i pietra - okna drewniane skrzynkowe: w piwnicy - podlegają wymianie w całości na parterze/przedszkole, mieszkanie/ podlegają wymianie Stolarka drzwiowa drewniana drzwi wejściowe / szkoła, mieszkanie/ podlegają wymianie Posadzki - parkiet, lastryko, PCV 3.5 Wykończenie zewnętrzne Tynki zewnętrzne cementowo - wapienne 2

3 IV. OPIS TECHNOLOGII DOCIEPLENIA ŚCIAN ZEWNĘTRZNYCH ISTNIEJĄCEGO BUDYNKU Zaprojektowano docieplenie istniejących ścian budynku mieszkalnego metodą lekką typ BOLIX S polegającą na utworzeniu na powierzchni ścian budynku ciągłej bezspoinowej powłoki termoizolacyjnej składającej się z następujących warstw : Grubość ocieplenia 16 cm/ styropian / Zalecenia ogólne: Dopuszczalna tolerancja podłoża wynosi +/- 6 mm na powierzchni koła o promieniu 1,2m. Maksymalne projektowe ugięcie podłoża nie może przekroczyć L/240 Przygotowanie podłoża: Powierzchnie pokryte powłokami malarskimi oczyścić z łuszczących się i odpadających warstw farby za pomocą szczotek drucianych. 3

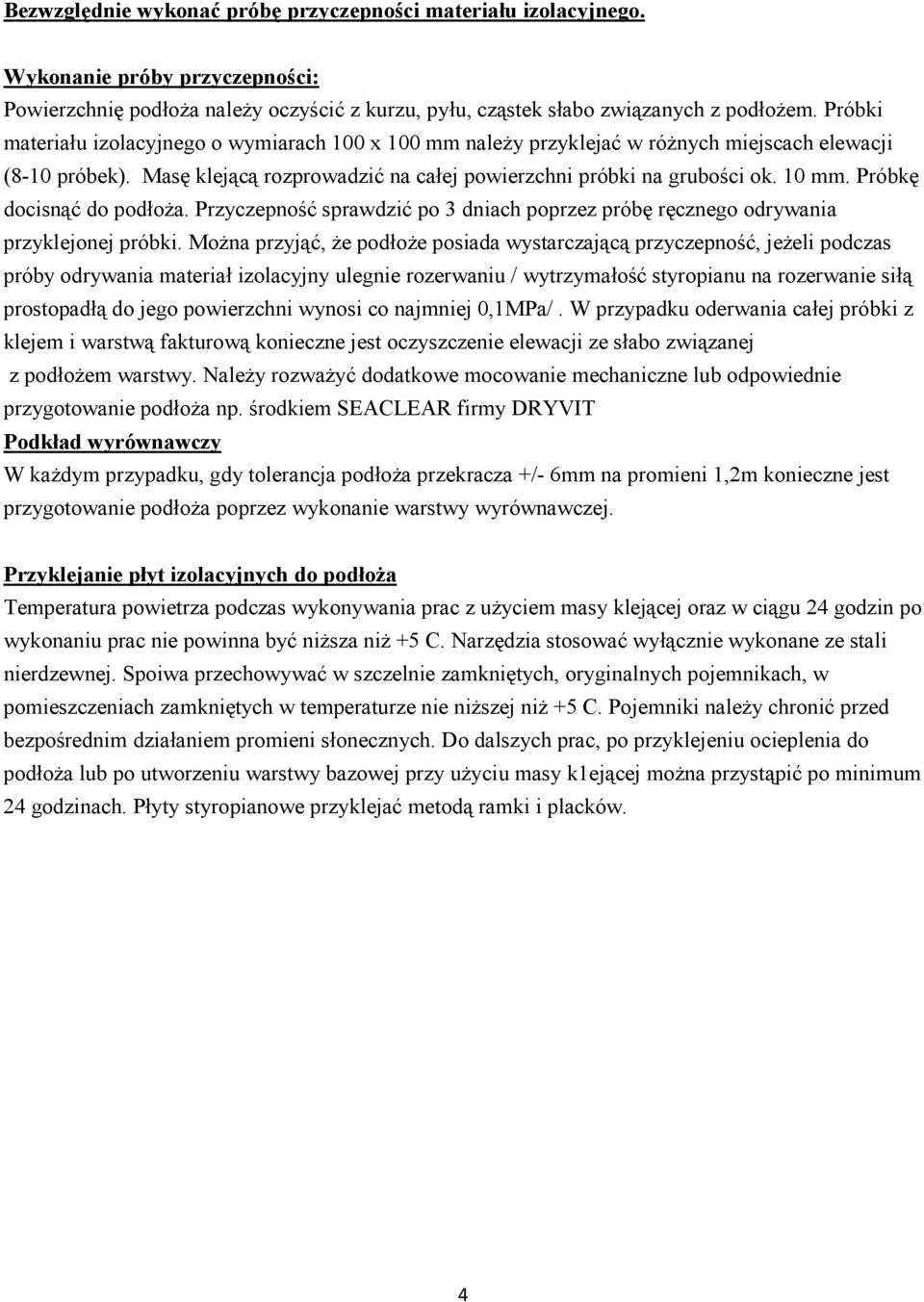

4 Bezwzględnie wykonać próbę przyczepności materiału izolacyjnego. Wykonanie próby przyczepności: Powierzchnię podłoża należy oczyścić z kurzu, pyłu, cząstek słabo związanych z podłożem. Próbki materiału izolacyjnego o wymiarach 100 x 100 mm należy przyklejać w różnych miejscach elewacji (8-10 próbek). Masę klejącą rozprowadzić na całej powierzchni próbki na grubości ok. 10 mm. Próbkę docisnąć do podłoża. Przyczepność sprawdzić po 3 dniach poprzez próbę ręcznego odrywania przyklejonej próbki. Można przyjąć, że podłoże posiada wystarczającą przyczepność, jeżeli podczas próby odrywania materiał izolacyjny ulegnie rozerwaniu / wytrzymałość styropianu na rozerwanie siłą prostopadłą do jego powierzchni wynosi co najmniej 0,1MPa/. W przypadku oderwania całej próbki z klejem i warstwą fakturową konieczne jest oczyszczenie elewacji ze słabo związanej z podłożem warstwy. Należy rozważyć dodatkowe mocowanie mechaniczne lub odpowiednie przygotowanie podłoża np. środkiem SEACLEAR firmy DRYVIT Podkład wyrównawczy W każdym przypadku, gdy tolerancja podłoża przekracza +/- 6mm na promieni 1,2m konieczne jest przygotowanie podłoża poprzez wykonanie warstwy wyrównawczej. Przyklejanie płyt izolacyjnych do podłoża Temperatura powietrza podczas wykonywania prac z użyciem masy klejącej oraz w ciągu 24 godzin po wykonaniu prac nie powinna być niższa niż +5 C. Narzędzia stosować wyłącznie wykonane ze stali nierdzewnej. Spoiwa przechowywać w szczelnie zamkniętych, oryginalnych pojemnikach, w pomieszczeniach zamkniętych w temperaturze nie niższej niż +5 C. Pojemniki należy chronić przed bezpośrednim działaniem promieni słonecznych. Do dalszych prac, po przyklejeniu ocieplenia do podłoża lub po utworzeniu warstwy bazowej przy użyciu masy k1ejącej można przystąpić po minimum 24 godzinach. Płyty styropianowe przyklejać metodą ramki i placków. 4

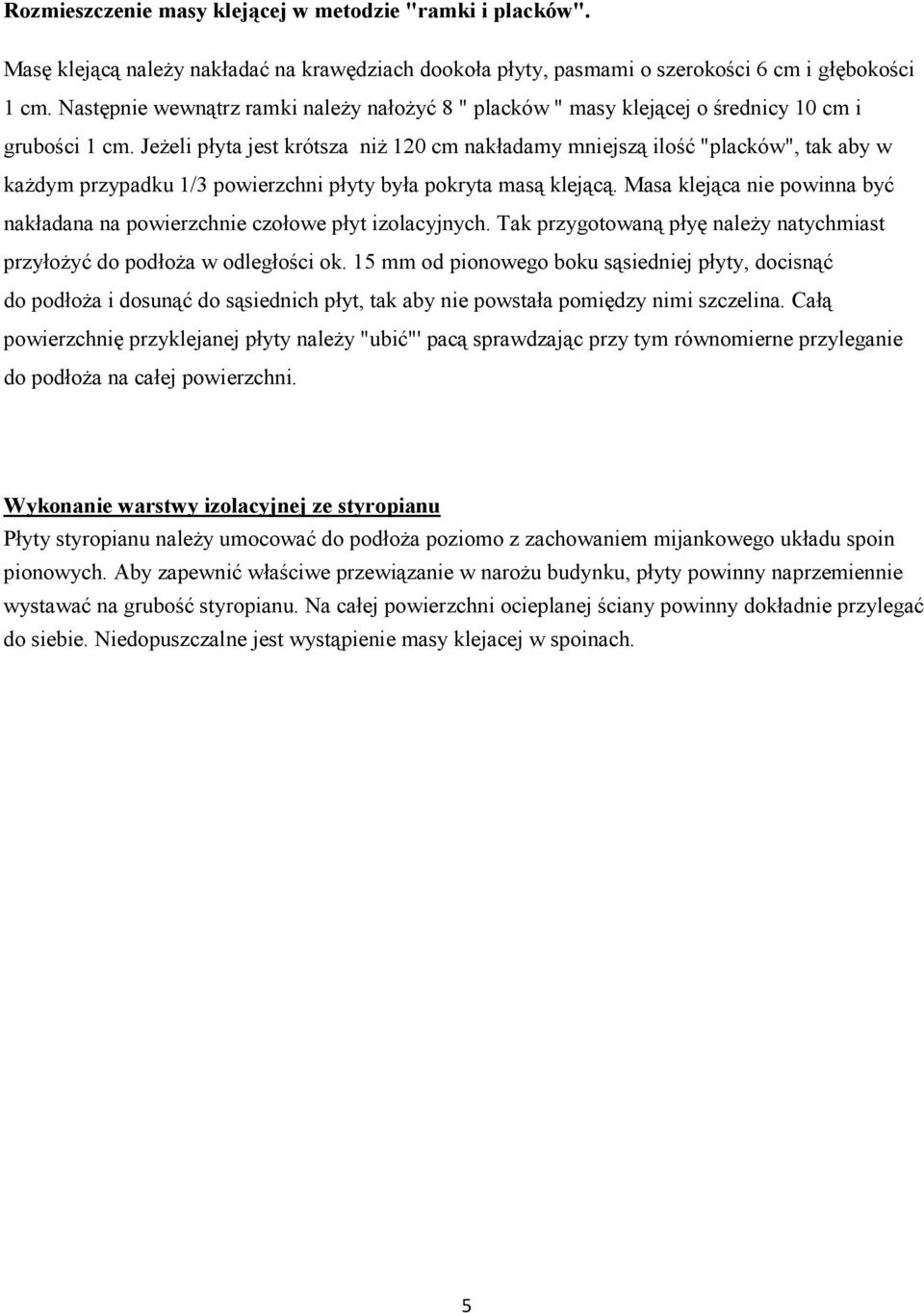

5 Rozmieszczenie masy klejącej w metodzie "ramki i placków". Masę klejącą należy nakładać na krawędziach dookoła płyty, pasmami o szerokości 6 cm i głębokości 1 cm. Następnie wewnątrz ramki należy nałożyć 8 " placków " masy klejącej o średnicy 10 cm i grubości 1 cm. Jeżeli płyta jest krótsza niż 120 cm nakładamy mniejszą ilość "placków", tak aby w każdym przypadku 1/3 powierzchni płyty była pokryta masą klejącą. Masa klejąca nie powinna być nakładana na powierzchnie czołowe płyt izolacyjnych. Tak przygotowaną płyę należy natychmiast przyłożyć do podłoża w odległości ok. 15 mm od pionowego boku sąsiedniej płyty, docisnąć do podłoża i dosunąć do sąsiednich płyt, tak aby nie powstała pomiędzy nimi szczelina. Całą powierzchnię przyklejanej płyty należy "ubić"' pacą sprawdzając przy tym równomierne przyleganie do podłoża na całej powierzchni. Wykonanie warstwy izolacyjnej ze styropianu Płyty styropianu należy umocować do podłoża poziomo z zachowaniem mijankowego układu spoin pionowych. Aby zapewnić właściwe przewiązanie w narożu budynku, płyty powinny naprzemiennie wystawać na grubość styropianu. Na całej powierzchni ocieplanej ściany powinny dokładnie przylegać do siebie. Niedopuszczalne jest wystąpienie masy klejacej w spoinach. 5

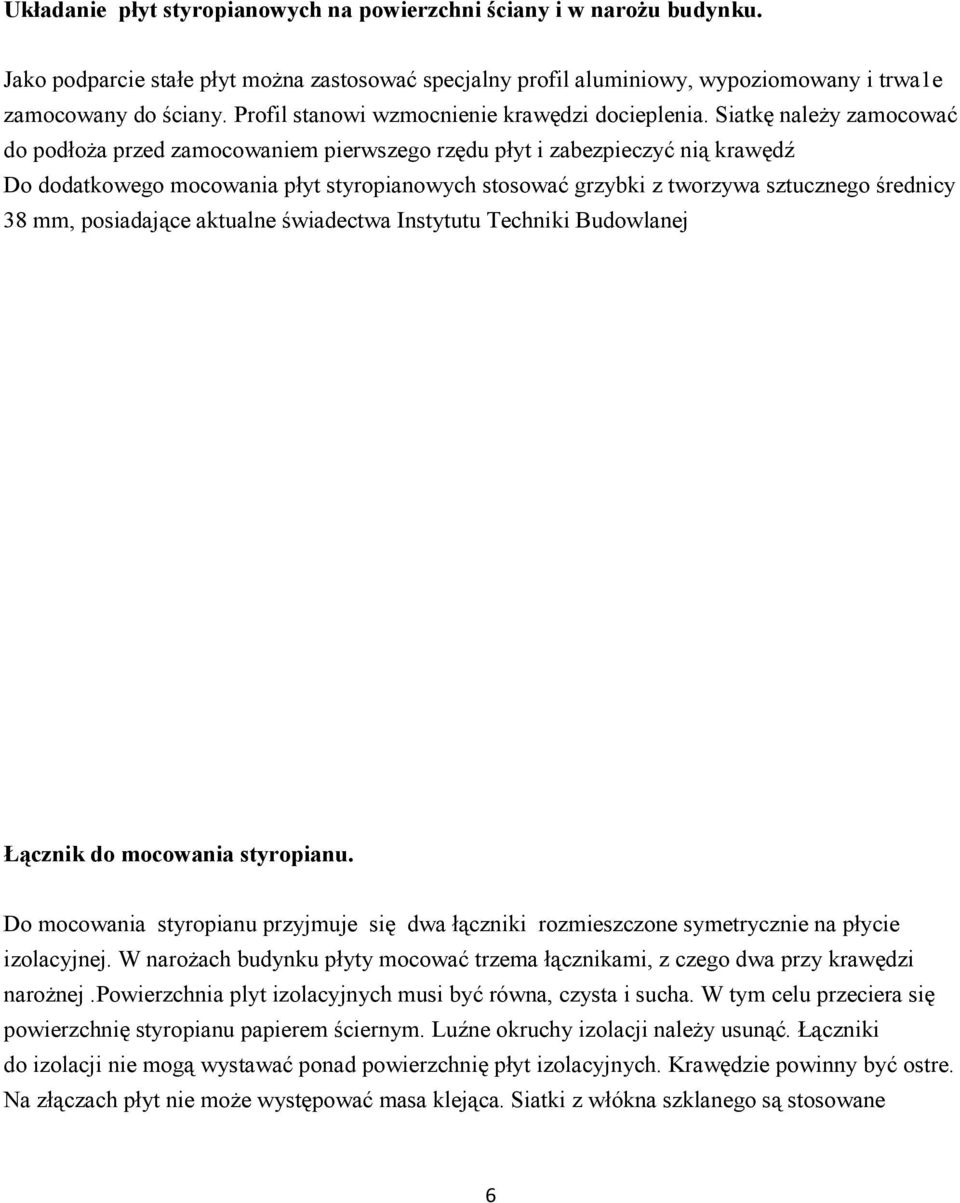

6 Układanie płyt styropianowych na powierzchni ściany i w narożu budynku. Jako podparcie stałe płyt można zastosować specjalny profil aluminiowy, wypoziomowany i trwa1e zamocowany do ściany. Profil stanowi wzmocnienie krawędzi docieplenia. Siatkę należy zamocować do podłoża przed zamocowaniem pierwszego rzędu płyt i zabezpieczyć nią krawędź Do dodatkowego mocowania płyt styropianowych stosować grzybki z tworzywa sztucznego średnicy 38 mm, posiadające aktualne świadectwa Instytutu Techniki Budowlanej Łącznik do mocowania styropianu. Do mocowania styropianu przyjmuje się dwa łączniki rozmieszczone symetrycznie na płycie izolacyjnej. W narożach budynku płyty mocować trzema łącznikami, z czego dwa przy krawędzi narożnej.powierzchnia plyt izolacyjnych musi być równa, czysta i sucha. W tym celu przeciera się powierzchnię styropianu papierem ściernym. Luźne okruchy izolacji należy usunąć. Łączniki do izolacji nie mogą wystawać ponad powierzchnię płyt izolacyjnych. Krawędzie powinny być ostre. Na złączach płyt nie może występować masa klejąca. Siatki z włókna szklanego są stosowane 6

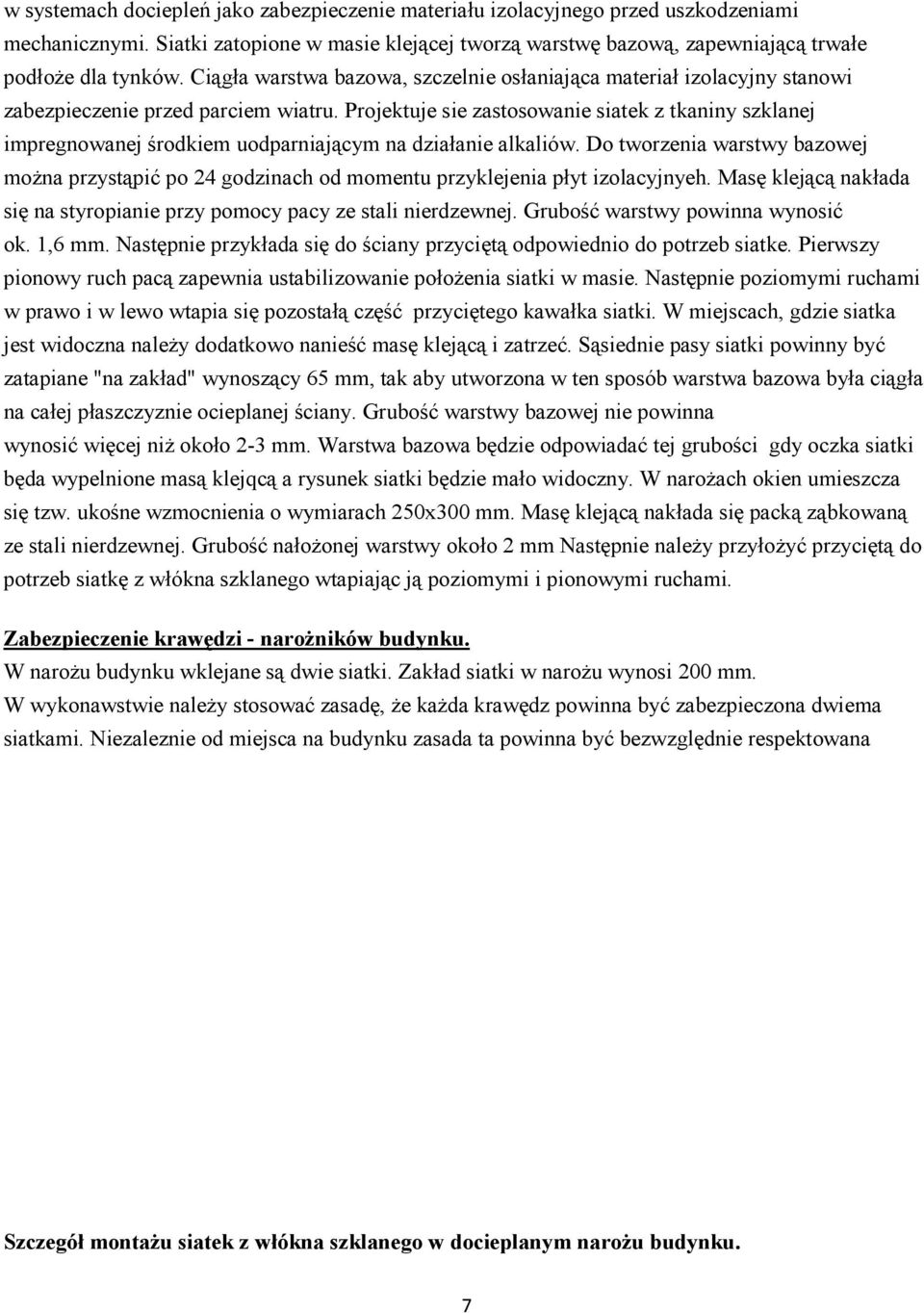

7 w systemach dociepleń jako zabezpieczenie materiału izolacyjnego przed uszkodzeniami mechanicznymi. Siatki zatopione w masie klejącej tworzą warstwę bazową, zapewniającą trwałe podłoże dla tynków. Ciągła warstwa bazowa, szczelnie osłaniająca materiał izolacyjny stanowi zabezpieczenie przed parciem wiatru. Projektuje sie zastosowanie siatek z tkaniny szklanej impregnowanej środkiem uodparniającym na działanie alkaliów. Do tworzenia warstwy bazowej można przystąpić po 24 godzinach od momentu przyklejenia płyt izolacyjnyeh. Masę klejącą nakłada się na styropianie przy pomocy pacy ze stali nierdzewnej. Grubość warstwy powinna wynosić ok. 1,6 mm. Następnie przykłada się do ściany przyciętą odpowiednio do potrzeb siatke. Pierwszy pionowy ruch pacą zapewnia ustabilizowanie położenia siatki w masie. Następnie poziomymi ruchami w prawo i w lewo wtapia się pozostałą część przyciętego kawałka siatki. W miejscach, gdzie siatka jest widoczna należy dodatkowo nanieść masę klejącą i zatrzeć. Sąsiednie pasy siatki powinny być zatapiane "na zakład" wynoszący 65 mm, tak aby utworzona w ten sposób warstwa bazowa była ciągła na całej płaszczyznie ocieplanej ściany. Grubość warstwy bazowej nie powinna wynosić więcej niż około 2-3 mm. Warstwa bazowa będzie odpowiadać tej grubości gdy oczka siatki będa wypelnione masą klejqcą a rysunek siatki będzie mało widoczny. W narożach okien umieszcza się tzw. ukośne wzmocnienia o wymiarach 250x300 mm. Masę klejącą nakłada się packą ząbkowaną ze stali nierdzewnej. Grubość nałożonej warstwy około 2 mm Następnie należy przyłożyć przyciętą do potrzeb siatkę z włókna szklanego wtapiając ją poziomymi i pionowymi ruchami. Zabezpieczenie krawędzi - narożników budynku. W narożu budynku wklejane są dwie siatki. Zakład siatki w narożu wynosi 200 mm. W wykonawstwie należy stosować zasadę, że każda krawędz powinna być zabezpieczona dwiema siatkami. Niezaleznie od miejsca na budynku zasada ta powinna być bezwzględnie respektowana Szczegół montażu siatek z włókna szklanego w docieplanym narożu budynku. 7

8 Zabezpieczenie otworów okiennych i drzwiowych Pas siatki standardowej o szerokości dopasowanej do wymiarów ościeża mocowany jest do podłoża przed przyklejeniem płyt izolacyjnych. Siatka mocowana jest w ościeżu w drugiej kolejności podczas tworzenia warstwy bazowej na elewacji. Ościeża bezwzględnie należy docieplić styropianem grubości 3 cm. V. Określenie grubości warstw docieplających Ściana zewnętrzna Zaprojektowano docieplenie ściany zewnętrznej budynku warstwą płyt styropianowych grubości 16cm uzyskując współczynnik przenikania U = 0,204 W/m2K 0,30 W/m2K - wymagany zgodnie z INSTRUKCJĄ 334/96 Strop nad pietrem Należy wykonać ocieplenie poddasza poprzez ułożenie mat z wełny mineralnej o grubości 15 cm na stropie poddasza. Całość zabezpieczyć oraz wykonać pomosty techniczne z desek lub płyt OSB. Dopuszcza się zastosowanie innej technologii ocieplenia z zachowaniem wyliczonej grubości docieplenia i współczynników U Stolarka okienna i drzwiowa Projektuje się wymianę istniejących okien drewnianych/piwnice, przedszkole, mieszkanie/ na PCV o współczynniku przenikania ciepłą U = 1,6 W/m2K Wymianie podlegają także drzwi drewniane wejściowe do szkoły i mieszkania oraz stalowe do kotłowni na drzwi konstrukcji aluminiowej lub PCV o współczynniku przenikania ciepłą U = 2,0 W/m2K - Obróbki blacharskie Wszystkie istniejące obróbki blacharskie przewiduje się do wymiany na nowe z zachowaniem zastanego sposobu okucia. - Rury spustowe ocynkowane podlegają wymianie na PCV - należy zdemontować istniejące daszki stalowe a następnie dokonać powtórnego montażu po wykonaniu docieplenia 8

9 VI. Kolorystyka Kolorystyka obiektu : - ściany zewnętrzne - beż - opaski - biały - cokół istniejący - klinkier VII. Charakterystyka energetyczna obiektu /audyt energetyczny opracowany przez F.H.U. Neutrino Maciej Surówka, ul. Majora 34 m. 4, Kraków/ 9

10 Opracował : mgr inż. arch. Irena Tokarz Jerzy Korzeń 10
