1 Andrzej Marynowicz Konstrukcje budowlane Budownictwo drewniane

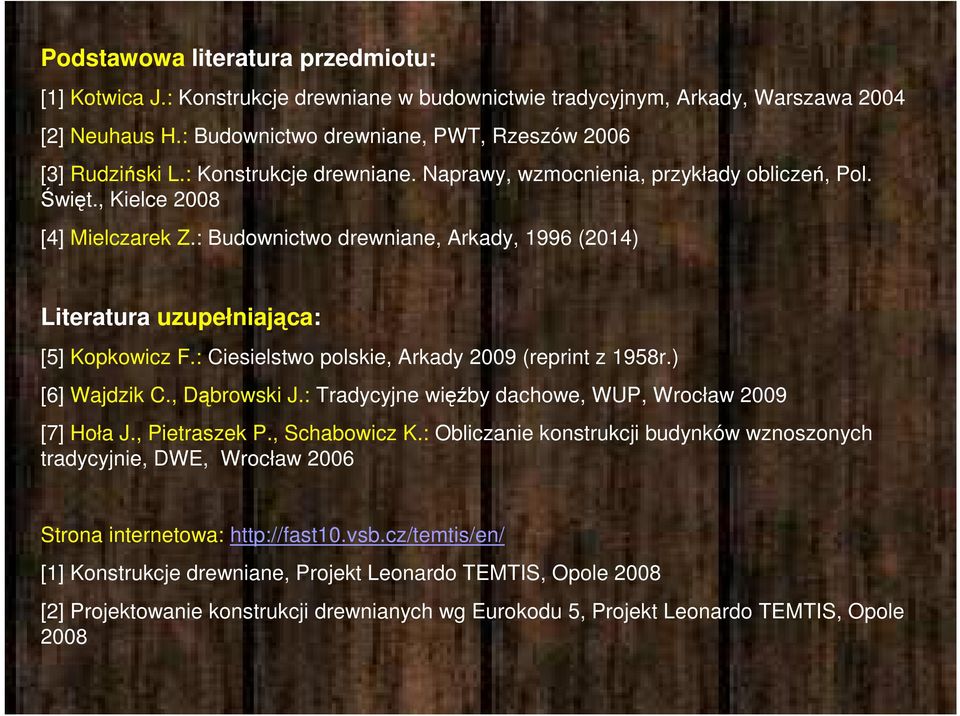

2 Podstawowa literatura przedmiotu: [1] Kotwica J.: Konstrukcje drewniane w budownictwie tradycyjnym, Arkady, Warszawa 2004 [2] Neuhaus H.: Budownictwo drewniane, PWT, Rzeszów 2006 [3] Rudziński L.: Konstrukcje drewniane. Naprawy, wzmocnienia, przykłady obliczeń, Pol. Święt., Kielce 2008 [4] Mielczarek Z.: Budownictwo drewniane, Arkady, 1996 (2014) Literatura uzupełniająca: [5] Kopkowicz F.: Ciesielstwo polskie, Arkady 2009 (reprint z 1958r.) [6] Wajdzik C., Dąbrowski J.: Tradycyjne więźby dachowe, WUP, Wrocław 2009 [7] Hoła J., Pietraszek P., Schabowicz K.: Obliczanie konstrukcji budynków wznoszonych tradycyjnie, DWE, Wrocław 2006 Strona internetowa: [1] Konstrukcje drewniane, Projekt Leonardo TEMTIS, Opole 2008 [2] Projektowanie konstrukcji drewnianych wg Eurokodu 5, Projekt Leonardo TEMTIS, Opole 2008

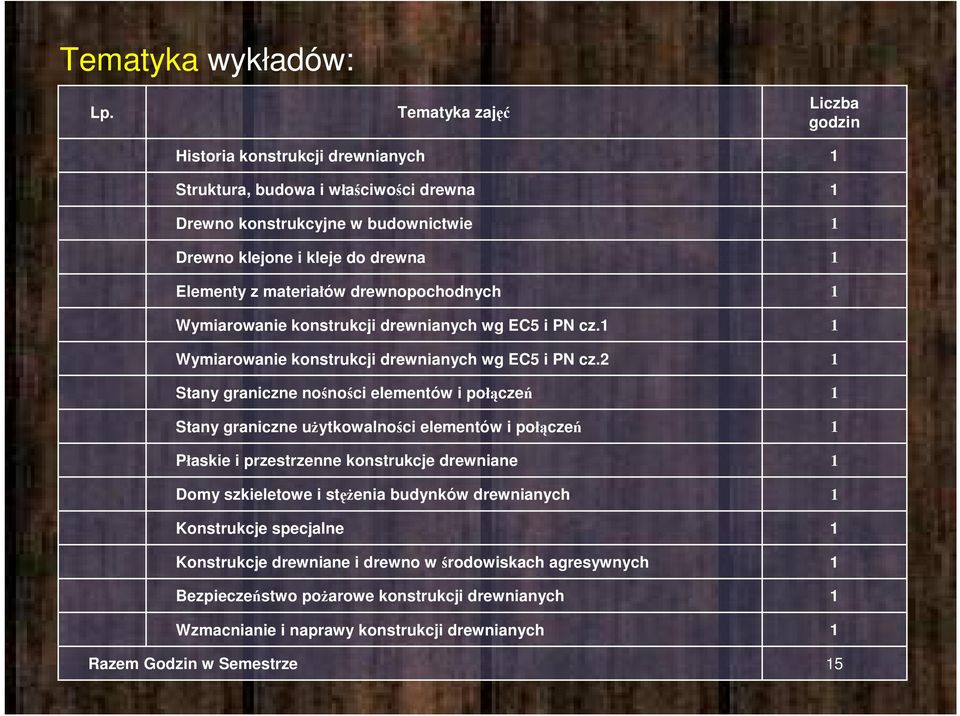

3 Tematyka wykładów: Lp. Tematyka zajęć Liczba godzin Historia konstrukcji drewnianych Struktura, budowa i właściwości drewna Drewno konstrukcyjne w budownictwie Drewno klejone i kleje do drewna Elementy z materiałów drewnopochodnych Wymiarowanie konstrukcji drewnianych wg EC5 i PN cz.1 Wymiarowanie konstrukcji drewnianych wg EC5 i PN cz.2 Stany graniczne nośności elementów i połączeń Stany graniczne użytkowalności elementów i połączeń Płaskie i przestrzenne konstrukcje drewniane Domy szkieletowe i stężenia budynków drewnianych Konstrukcje specjalne Konstrukcje drewniane i drewno w środowiskach agresywnych Bezpieczeństwo pożarowe konstrukcji drewnianych Wzmacnianie i naprawy konstrukcji drewnianych Razem Godzin w Semestrze

4 Historia konstrukcji drewnianych Wykład nr 1

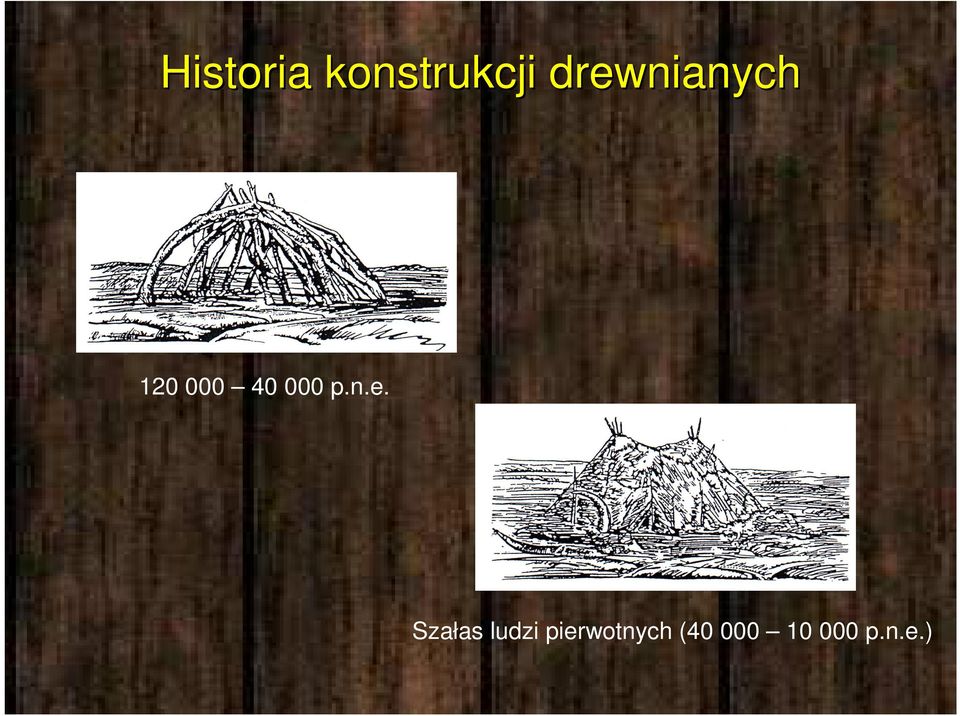

5 Historia konstrukcji drewnianych p.n.e. Szałas ludzi pierwotnych ( p.n.e.)

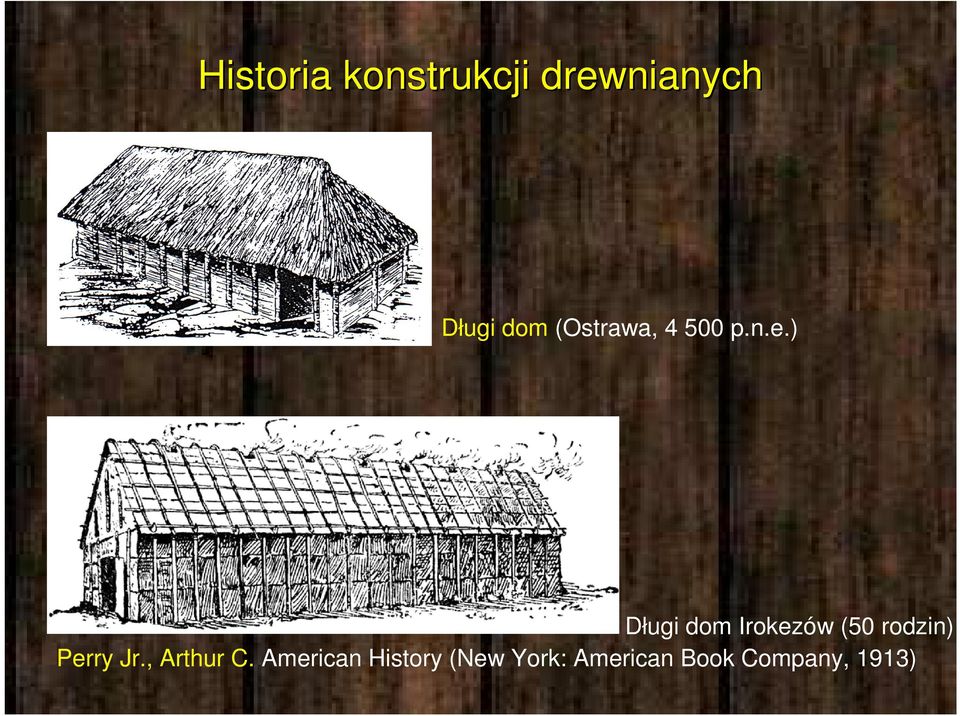

6 Historia konstrukcji drewnianych Długi dom (Ostrawa, p.n.e.) Długi dom Irokezów (50 rodzin) Perry Jr., Arthur C. American History (New York: American Book Company, 1913)

7 Historia konstrukcji drewnianych Malezja - czasy współczesne

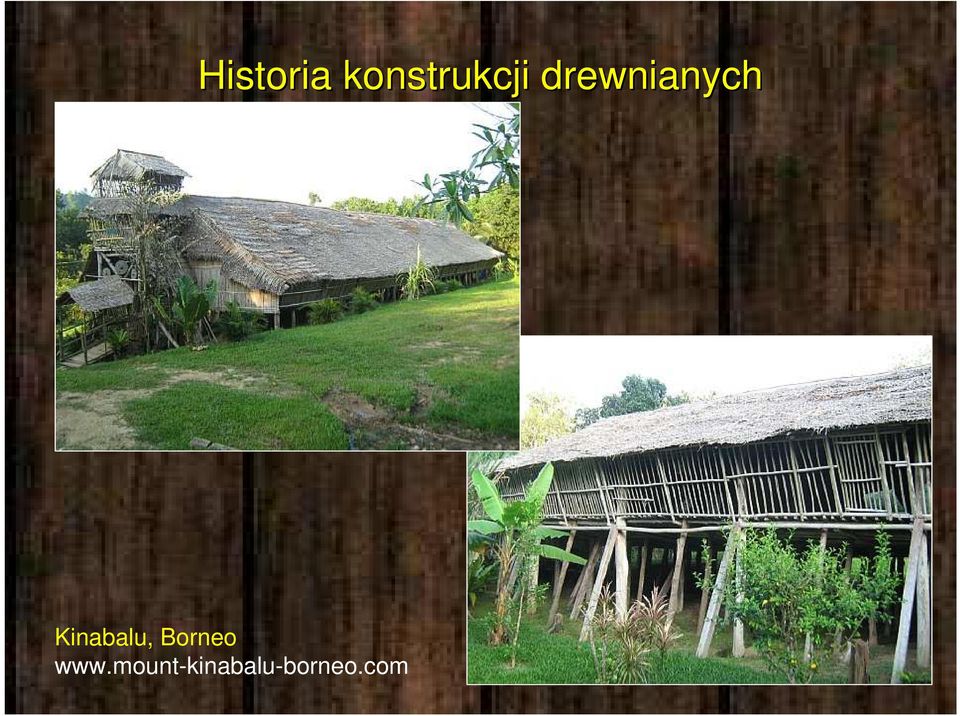

8 Historia konstrukcji drewnianych Kinabalu, Borneo

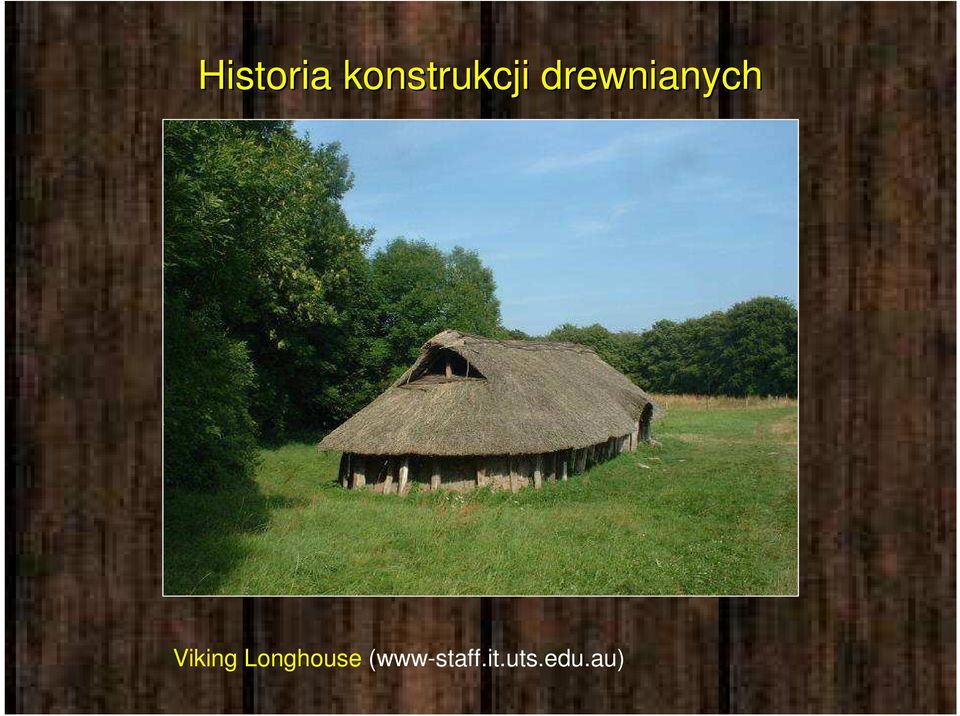

9 Historia konstrukcji drewnianych Viking Longhouse (www-staff.it.uts.edu.au)

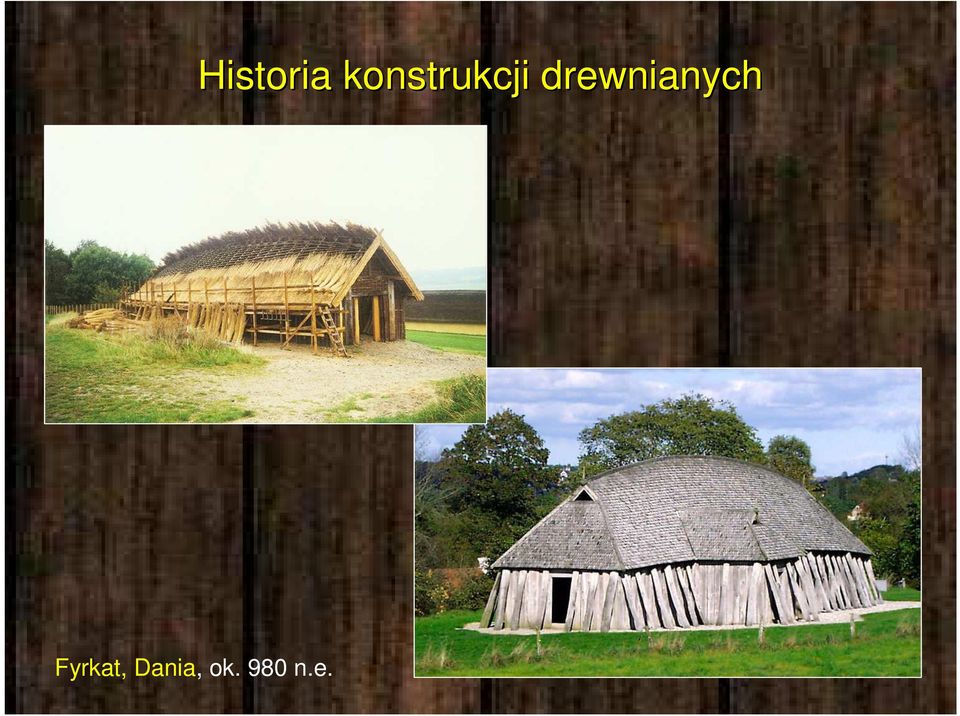

10 Fyrkat, Dania, ok. 980 n.e. Historia konstrukcji drewnianych

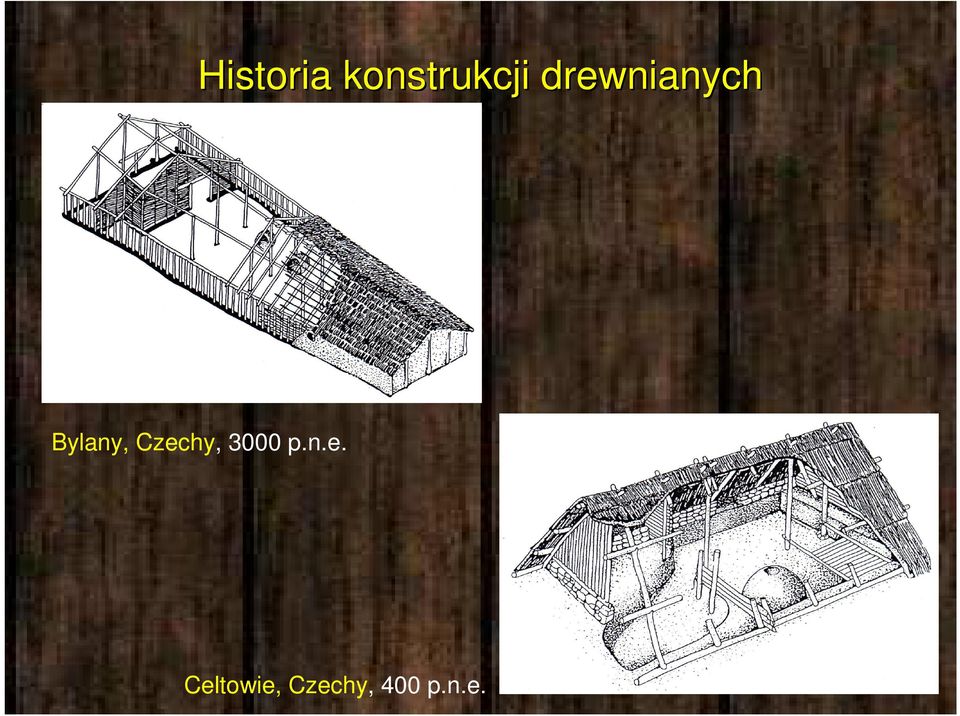

11 Historia konstrukcji drewnianych Bylany, Czechy, 3000 p.n.e. Celtowie, Czechy, 400 p.n.e.

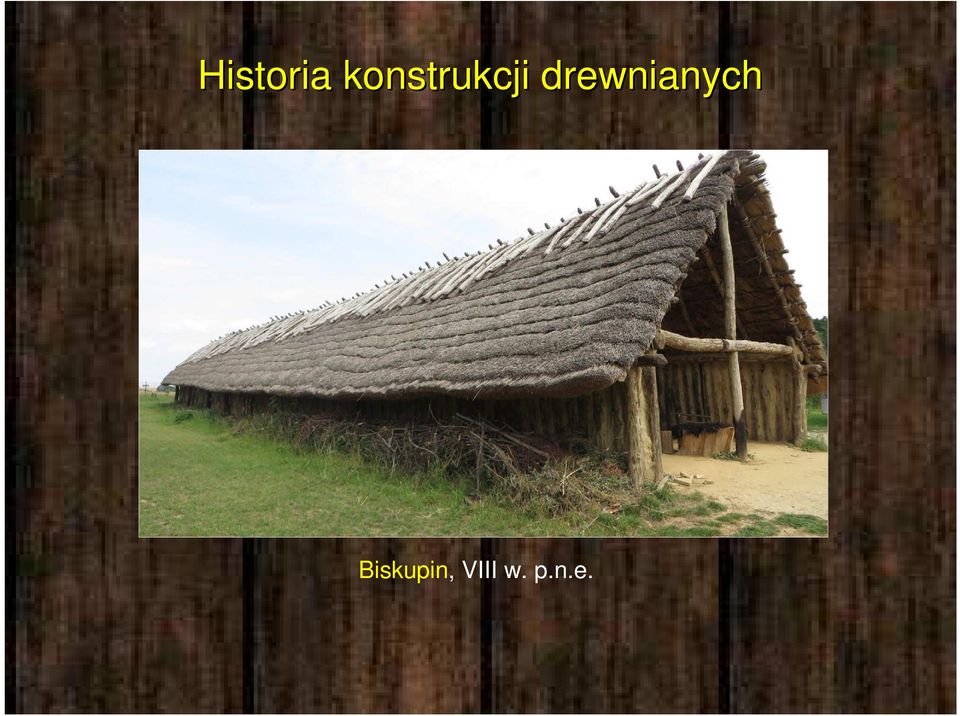

12 Historia konstrukcji drewnianych Biskupin, VIII w. p.n.e.

13 Historia konstrukcji drewnianych Konstrukcja długich domów: 1. Szerokość: 5,5m do 7m 2. Długość: od 20m do 45m. 3. Tylny szczyt zazwyczaj był skierowany na północ albo w kierunku przeważających wiatrów. 4. Długie domy zazwyczaj były konstruowane na łagodnym stoku, z częścią dla zwierząt skierowaną w dół. Nie miały okien (brak szkła itp.) 5. Konstrukcja długiego domu była ustawiona na dłużycach ustawionych na gruncie. Dłużyce podpierały płatwie z krokwiami.

14 Historia konstrukcji drewnianych Wieki średnie (XIII-XVw) domy wiejskie Glina jako materiał od XV wieku

15 Historia konstrukcji drewnianych Nacinanie narożników już od epoki kamiennej (!) Jaskółczy ogon gęsia szyja

16 Historia konstrukcji drewnianych Połączenia bezgwoździowe

17 Historia konstrukcji drewnianych Budynki rzymskie

18 Historia konstrukcji drewnianych Konstrukcja mieszana od XII w., Niemcy

19 Historia konstrukcji drewnianych Konstrukcje dachowe domów wiejskich były proste, zależnie od obciążenia śniegiem. Stężenie było konstruowane tylko w kierunku podłużnym.

20 Historia konstrukcji drewnianych Domy miejskie Nowe podejście:ściany murowane (pożary!), ale stropy wciąż drewniane (do XVI w.) Konstrukcje dachowe: stosowane do dzisiaj.

21 Historia konstrukcji drewnianych Konstrukcje średniowieczne dachów Dach wspornikowy (GB) Notre-Dame

22 Domy miejskie - zabudowa szeregowa (łączona) Od XVIII w zakaz stos. drewna z wyjątkiem stropów i dachów

23 Mosty drewniane Najstarszy (znany!): 600r. p.n.e. Pons sublicius, zbudowany w czasach Marciusa Ancusa ( p.n.e.), przetrwał, z regularnymi remontami, do czasów Konstantyna ( n.e.), czyli ponad 900 lat.

24 Mosty drewniane Most Cezara Ren, 55-53r. p.n.e. Konstrukcja umożliwiająca zakleszczenie się słupów w miarę wzrostu obciążenia

25 Mosty drewniane Most Trajana Dunaj, 104r. n.e. 20 filarów, wysokość 19m (do lustra wody), długość mostu: 1135m

26 Mosty drewniane Cismone, Palladio, ok Most kratownicowy, długość 30m

27 Mosty drewniane Palladio, studia nad konstrukcjami mostów kratownicowych

28 Mosty drewniane Kapellbrucke, Lozanna, 222m

29 Mosty drewniane Rhinebrucke, Schaffhausen, 119m (52m+59m); autor: Hans Grubenmann

30 Mosty drewniane Wettingenbrucke, rzeka Limmat, 61m; autor: Hans Grubenmann

31 Udział drewna w konstrukcjach budowlanych wieże drewno klejone okres Grubenmanna teoria konstrukcji drewnianych latająca łódź technologie ekologiczne wyroby drewnopochodne wg: Josef Kolb Systems in Timber Engineering, Birkhauser, Berlin 2008

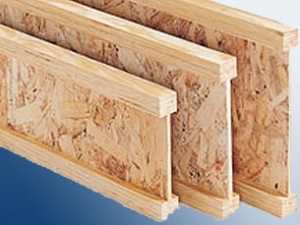

32 Rozwój technologii materiałów drewnopochodnych na bazie drewna litego LSL LVL PSL GLT panele pł. śr.twarde pł. wiórowe sklejka OSB

33 Mosty drewniane Mosty drewniane zostały zamienione na stalowe i żelbetowe, począwszy od lat 40 tych XX wieku, ze względu na rosnące koszty ich wybudowania i utrzymania. Kościoły drewniane Zachowane: od XIV w do XIX w. Ogromna różnorodność, ze względów kulturowych i technicznych. Ścinany najczęściej zrębowe, wieże szkieletowe z poszyciem Przykład Konstrukcje współczesne Przykład 1 Przykład 2

34 Ciekawostki

35 Konstrukcje tymczasowe - machiny oblężnicze Używane już przez Asyryjczyków, Greków i Rzymian. Tripantium (IXw) Onager (IXw) Robert M. Jurga.: Machiny wojenne, Donjon/Pelta, Kraków-Warszawa 1995

36 Konstrukcje tymczasowe - machiny oblężnicze Rzymska balista Rzymska arkbalista

37 Konstrukcje tymczasowe rusztowania drewniane Poznań Warszawa

38 Konstrukcje tymczasowe rusztowania drewniane Rusztowania bambusowe Kambodża,

39 Dziękuję za uwagę
