Monitorowanie zmiany haseł. Zmiana sekwencji testu POST. Wymuszenie na routerze rozruchu oprogramowania IOS z pamięci NVRAM.
|
|
- Julia Piekarska
- 8 lat temu
- Przeglądów:
Transkrypt
1 1 Jakie są niektóre z powodów zmiany ustawień rejestru konfiguracji? (Wybierz dwie odpowiedzi). Zmuszenie systemu do ignorowania pliku konfiguracyjnego przechowywanego w pamięci NVRAM. Monitorowanie zmiany haseł. Zmiana sekwencji testu POST. Wymuszenie na routerze rozruchu oprogramowania IOS z pamięci NVRAM. Wymuszenie przejścia systemu do trybu ROM monitor. Opcja 1,5 2 W oparciu o częściowy wynik polecenia show ip route określ, który protokół routingu jest skonfigurowany w routerze: I /24 [100/80135] via , 00:00:27, Serial0/0 RIP v1 RIP v2 Protokół IGRP Protokół EIGRP Protokół OSPF Protokół IGP opcja 3 3 Które z poniższych określeń może opisywać urządzenia oznaczone symbolem "?" na rysunku? (Wybierz trzy). DCE CSU/DSU przełącznik LAN modem koncentrator Opcja 1,2,4 4 Które z następujących określeń dotyczą protokołu CDP? (Wybierz trzy). Dostarcza informacji o bezpośrednio podłączonych routerach Cisco, które obsługują protokół CDP. Może być skonfigurowany tylko pomiędzy urządzeniami Cisco. Jest używany do rozwiązywania problemów z łącznością w warstwie 4. Powinien być wyłączony w portach, które nie są zarządzane lokalnie. Stanowi potencjalne zagrożenie bezpieczeństwa. Opcja 1,2,5 5 Który element routera przechowuje informacje wyświetlane przez polecenie show ip route? procesor pamięć błyskowa (flash) pamięć NVRAM pamięć RAM 6 Jaki będzie rezultat ustawienia bitów pola rozruchowego w rejestrze konfiguracji na wartość "0000"? (Wybierz dwie odpowiedzi Plik startup-config będzie ignorowany podczas uruchamiania. Router załaduje system IOS z pamięci Flash.

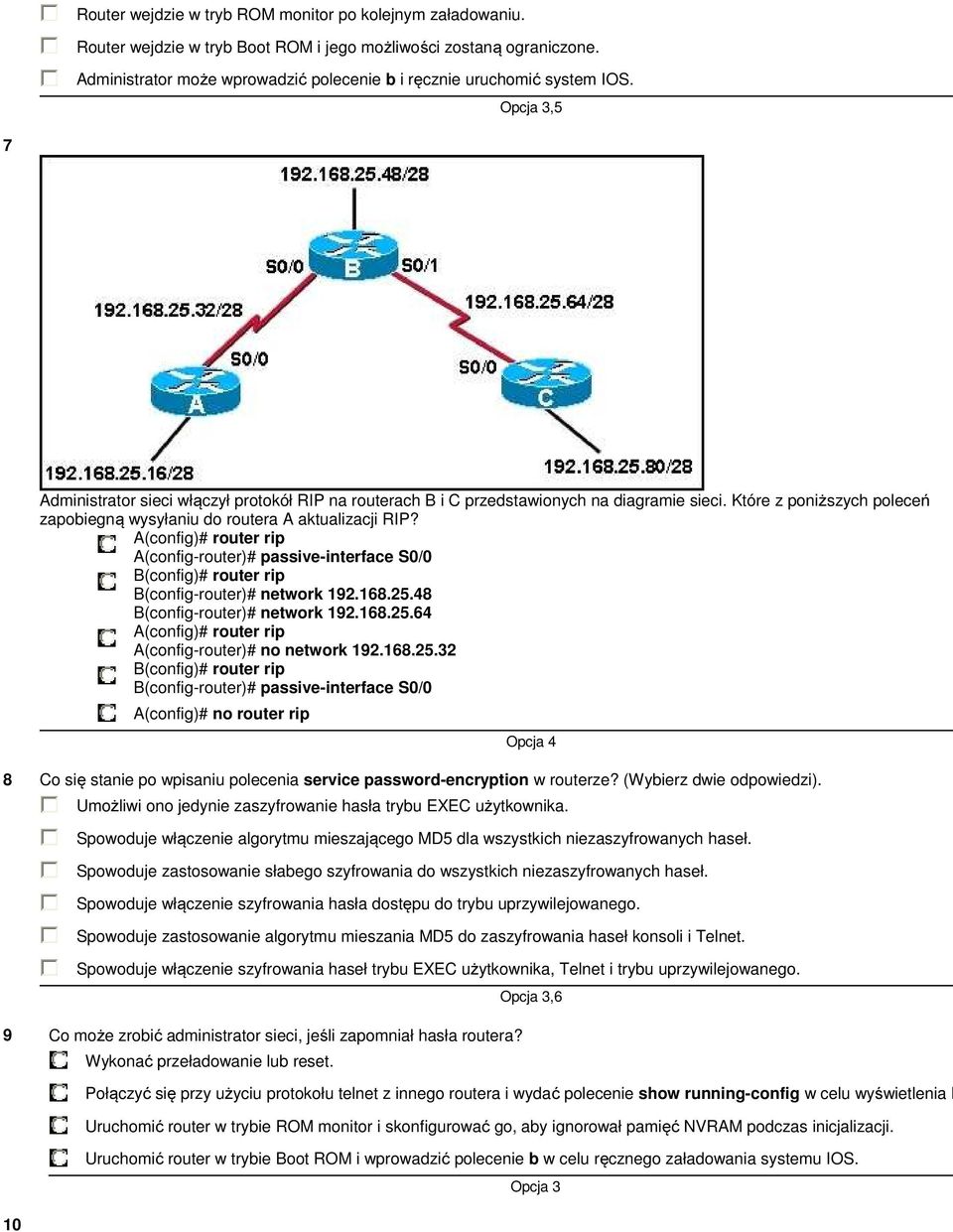

2 Router wejdzie w tryb ROM monitor po kolejnym załadowaniu. Router wejdzie w tryb Boot ROM i jego możliwości zostaną ograniczone. Administrator może wprowadzić polecenie b i ręcznie uruchomić system IOS. Opcja 3,5 7 Administrator sieci włączył protokół RIP na routerach B i C przedstawionych na diagramie sieci. Które z poniższych poleceń zapobiegną wysyłaniu do routera A aktualizacji RIP? A(config)# router rip A(config-router)# passive-interface S0/0 B(config)# router rip B(config-router)# network B(config-router)# network A(config)# router rip A(config-router)# no network B(config)# router rip B(config-router)# passive-interface S0/0 A(config)# no router rip 8 Co się stanie po wpisaniu polecenia service password-encryption w routerze? (Wybierz dwie odpowiedzi). Umożliwi ono jedynie zaszyfrowanie hasła trybu EXEC użytkownika. Spowoduje włączenie algorytmu mieszającego MD5 dla wszystkich niezaszyfrowanych haseł. Spowoduje zastosowanie słabego szyfrowania do wszystkich niezaszyfrowanych haseł. Spowoduje włączenie szyfrowania hasła dostępu do trybu uprzywilejowanego. Spowoduje zastosowanie algorytmu mieszania MD5 do zaszyfrowania haseł konsoli i Telnet. Spowoduje włączenie szyfrowania haseł trybu EXEC użytkownika, Telnet i trybu uprzywilejowanego. 9 Co może zrobić administrator sieci, jeśli zapomniał hasła routera? 10 Wykonać przeładowanie lub reset. Opcja 3,6 Połączyć się przy użyciu protokołu telnet z innego routera i wydać polecenie show running-config w celu wyświetlenia h Uruchomić router w trybie ROM monitor i skonfigurować go, aby ignorował pamięć NVRAM podczas inicjalizacji. Uruchomić router w trybie Boot ROM i wprowadzić polecenie b w celu ręcznego załadowania systemu IOS. Opcja 3

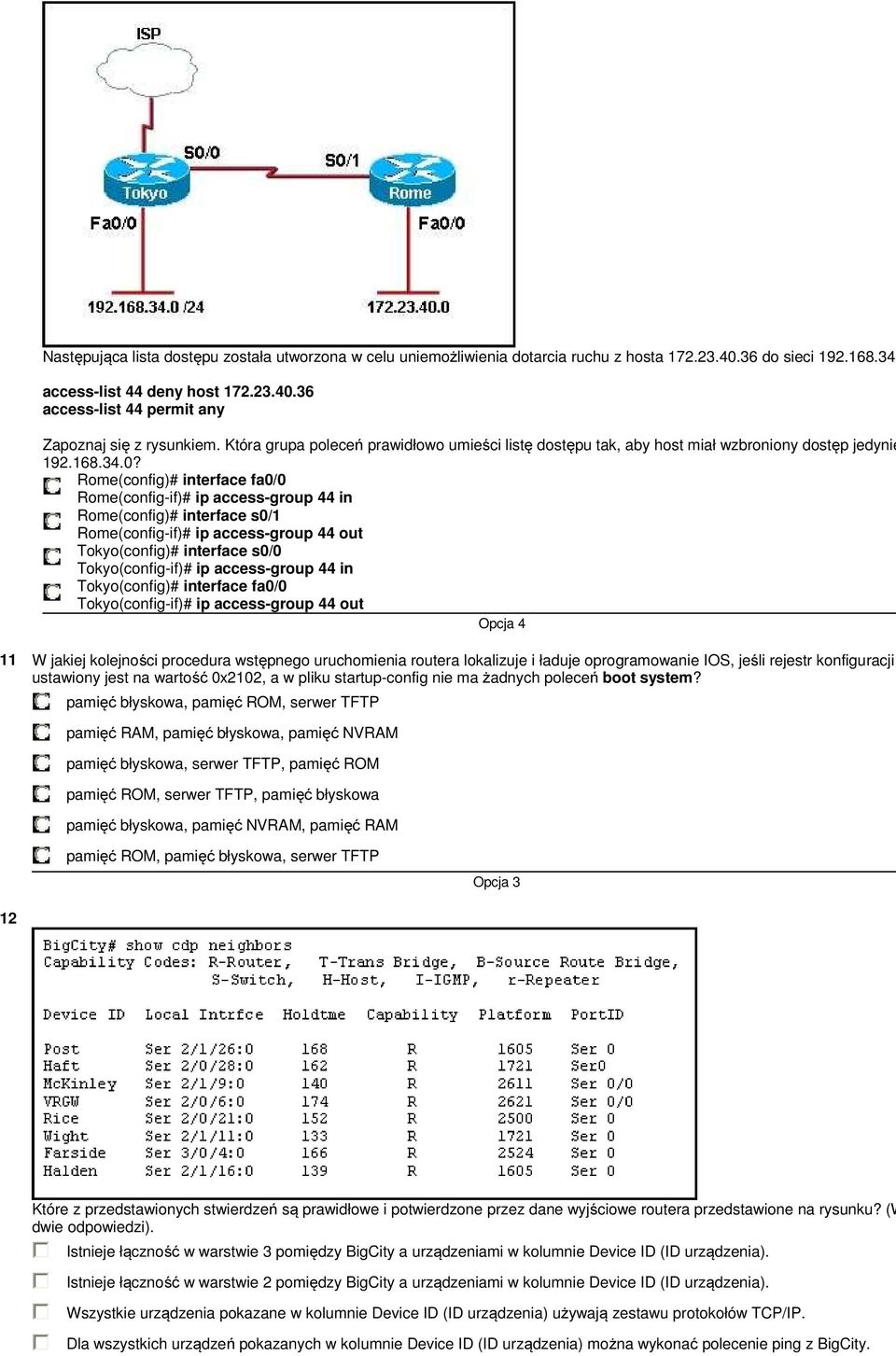

3 Następująca lista dostępu została utworzona w celu uniemożliwienia dotarcia ruchu z hosta do sieci access-list 44 deny host access-list 44 permit any Zapoznaj się z rysunkiem. Która grupa poleceń prawidłowo umieści listę dostępu tak, aby host miał wzbroniony dostęp jedynie ? Rome(config)# interface fa0/0 Rome(config-if)# ip access-group 44 in Rome(config)# interface s0/1 Rome(config-if)# ip access-group 44 out Tokyo(config)# interface s0/0 Tokyo(config-if)# ip access-group 44 in Tokyo(config)# interface fa0/0 Tokyo(config-if)# ip access-group 44 out 11 W jakiej kolejności procedura wstępnego uruchomienia routera lokalizuje i ładuje oprogramowanie IOS, jeśli rejestr konfiguracji ustawiony jest na wartość 0x2102, a w pliku startup-config nie ma żadnych poleceń boot system? pamięć błyskowa, pamięć ROM, serwer TFTP pamięć RAM, pamięć błyskowa, pamięć NVRAM pamięć błyskowa, serwer TFTP, pamięć ROM pamięć ROM, serwer TFTP, pamięć błyskowa pamięć błyskowa, pamięć NVRAM, pamięć RAM pamięć ROM, pamięć błyskowa, serwer TFTP Opcja 3 12 Które z przedstawionych stwierdzeń są prawidłowe i potwierdzone przez dane wyjściowe routera przedstawione na rysunku? (W dwie odpowiedzi). Istnieje łączność w warstwie 3 pomiędzy BigCity a urządzeniami w kolumnie Device ID (ID urządzenia). Istnieje łączność w warstwie 2 pomiędzy BigCity a urządzeniami w kolumnie Device ID (ID urządzenia). Wszystkie urządzenia pokazane w kolumnie Device ID (ID urządzenia) używają zestawu protokołów TCP/IP. Dla wszystkich urządzeń pokazanych w kolumnie Device ID (ID urządzenia) można wykonać polecenie ping z BigCity.
4 Wszystkie urządzenia pokazane w kolumnie Device ID (ID urządzenia) są bezpośrednio podłączone do BigCity. Opcja 2,5 13 Zapoznaj się z rysunkiem. Administrator sieci ma połączenie konsolowe z routerem A. Polecenie ping kierowane do routera B kończy się pomyślnie, natomiast do routera C i D nie kończy się pomyślnie. Jaki jest pierwszy krok przy rozwiązywaniu tego typu problemów? Użycie polecenia show cdp neighbors detail na routerze A w celu uzyskania informacji na temat wszystkich routerów Cis sieci. Użycie polecenia traceroute w celu wykrycia, które dokładnie łącze w sieci nie działa. Użycie rozszerzonego polecenia ping na routerze A adresowanego do każdego routera w sieci. Użycie polecenia show interfaces w sesji Telnet na routerze B w celu sprawdzenia połączenia z routerem C. 14 Router A jest bezpośrednio podłączony do pokazanych na rysunku sieci i ma trasę domyślną, która wskazuje na router B. Wszy interfejsy są aktywne i prawidłowo adresowane. Jednak gdy stacja robocza w sieci /24 wysyła pakiet pod adres doce , jest on odrzucany przez router A. Jaka może być przyczyna takiego zachowania? Polecenie ip classless nie jest włączone na routerze A. Router B jest w innym systemie autonomicznym niż router A. Routery A i B wykorzystują różne protokoły routingu. Router A nie ma w swojej tablicy routingu trasy, która uwzględniałaby adres Opcja 1 15 Administrator sieci wydał polecenie erase startup-config na skonfigurowanym routerze, w którym w rejestrze konfiguracji ustaw wartość 0x2102, i uzyskał następujący wynik: Erasing the nvram filesystem will remove all files! Continue? [Confirm] [OK] Erase of nvram: complete Jeśli po wykonaniu tej sekwencji nastąpi niespodziewany zanik zasilania routera, co stanie się po przywróceniu zasilania? Router przejdzie w tryb monitora ROM po zakończeniu testu POST (power-on self test). Router załaduje ostatni znany dobry plik konfiguracyjny. Router przejdzie w tryb Rx-boot. Router poprosi użytkownika o przejście w tryb konfigurowania setup lub o kontynuowanie bez przechodzenia w tryb setup. 16

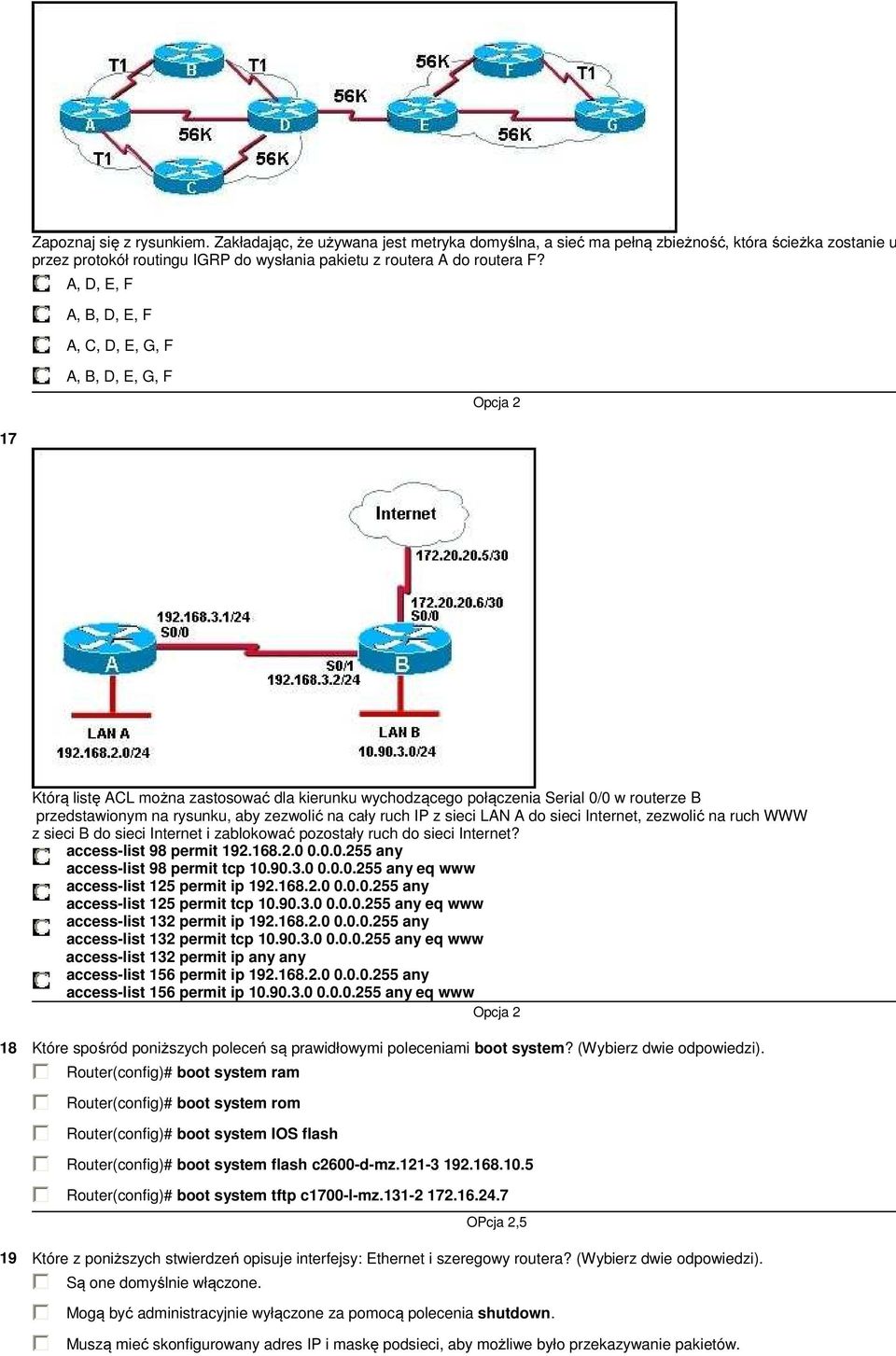

5 Zapoznaj się z rysunkiem. Zakładając, że używana jest metryka domyślna, a sieć ma pełną zbieżność, która ścieżka zostanie u przez protokół routingu IGRP do wysłania pakietu z routera A do routera F? A, D, E, F A, B, D, E, F A, C, D, E, G, F A, B, D, E, G, F Opcja 2 17 Którą listę ACL można zastosować dla kierunku wychodzącego połączenia Serial 0/0 w routerze B przedstawionym na rysunku, aby zezwolić na cały ruch IP z sieci LAN A do sieci Internet, zezwolić na ruch WWW z sieci B do sieci Internet i zablokować pozostały ruch do sieci Internet? access-list 98 permit any access-list 98 permit tcp any eq www access-list 125 permit ip any access-list 125 permit tcp any eq www access-list 132 permit ip any access-list 132 permit tcp any eq www access-list 132 permit ip any any access-list 156 permit ip any access-list 156 permit ip any eq www Opcja 2 18 Które spośród poniższych poleceń są prawidłowymi poleceniami boot system? (Wybierz dwie odpowiedzi). Router(config)# boot system ram Router(config)# boot system rom Router(config)# boot system IOS flash Router(config)# boot system flash c2600-d-mz Router(config)# boot system tftp c1700-l-mz OPcja 2,5 19 Które z poniższych stwierdzeń opisuje interfejsy: Ethernet i szeregowy routera? (Wybierz dwie odpowiedzi). Są one domyślnie włączone. Mogą być administracyjnie wyłączone za pomocą polecenia shutdown. Muszą mieć skonfigurowany adres IP i maskę podsieci, aby możliwe było przekazywanie pakietów.

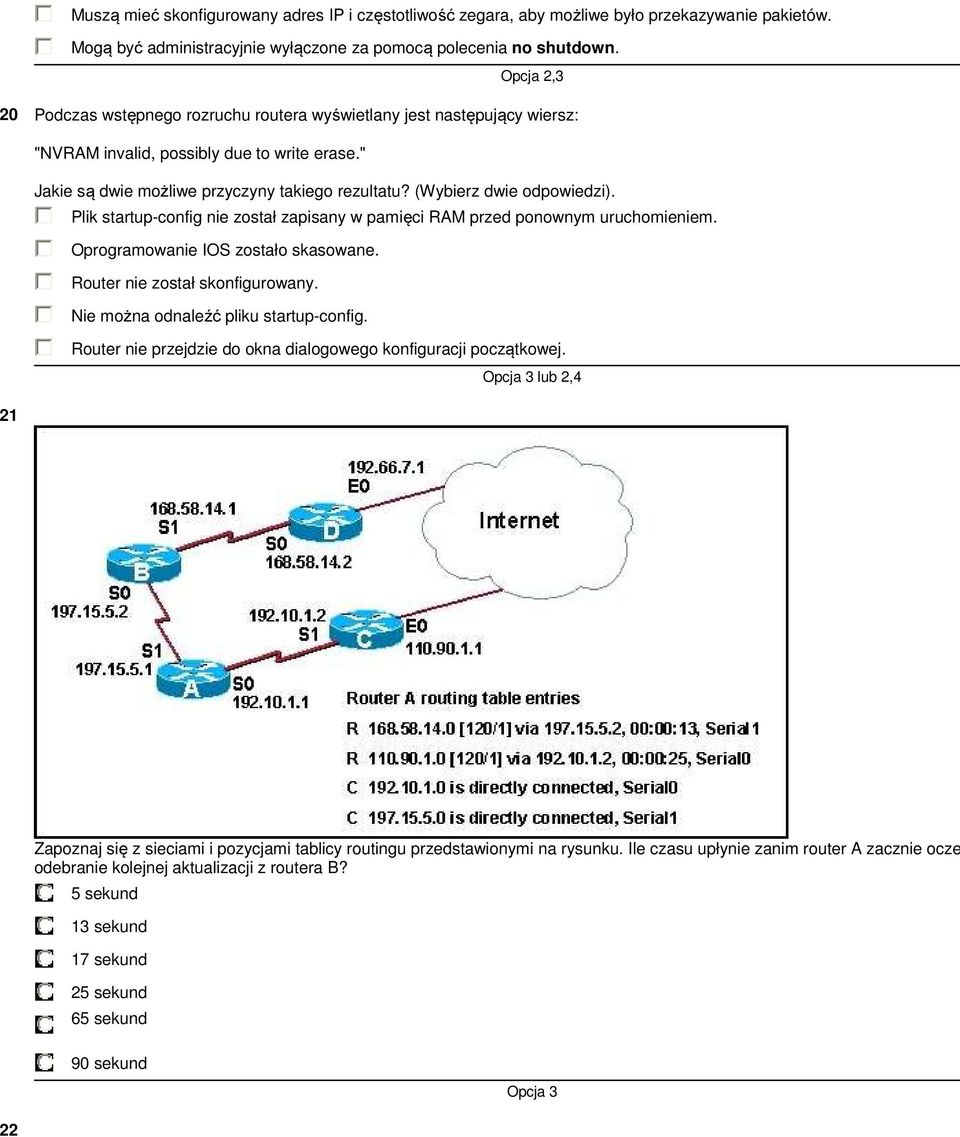

6 Muszą mieć skonfigurowany adres IP i częstotliwość zegara, aby możliwe było przekazywanie pakietów. Mogą być administracyjnie wyłączone za pomocą polecenia no shutdown. Opcja 2,3 20 Podczas wstępnego rozruchu routera wyświetlany jest następujący wiersz: "NVRAM invalid, possibly due to write erase." Jakie są dwie możliwe przyczyny takiego rezultatu? (Wybierz dwie odpowiedzi). Plik startup-config nie został zapisany w pamięci RAM przed ponownym uruchomieniem. Oprogramowanie IOS zostało skasowane. Router nie został skonfigurowany. Nie można odnaleźć pliku startup-config. Router nie przejdzie do okna dialogowego konfiguracji początkowej. Opcja 3 lub 2,4 21 Zapoznaj się z sieciami i pozycjami tablicy routingu przedstawionymi na rysunku. Ile czasu upłynie zanim router A zacznie ocze odebranie kolejnej aktualizacji z routera B? 5 sekund 13 sekund 17 sekund 25 sekund 65 sekund 90 sekund Opcja 3 22

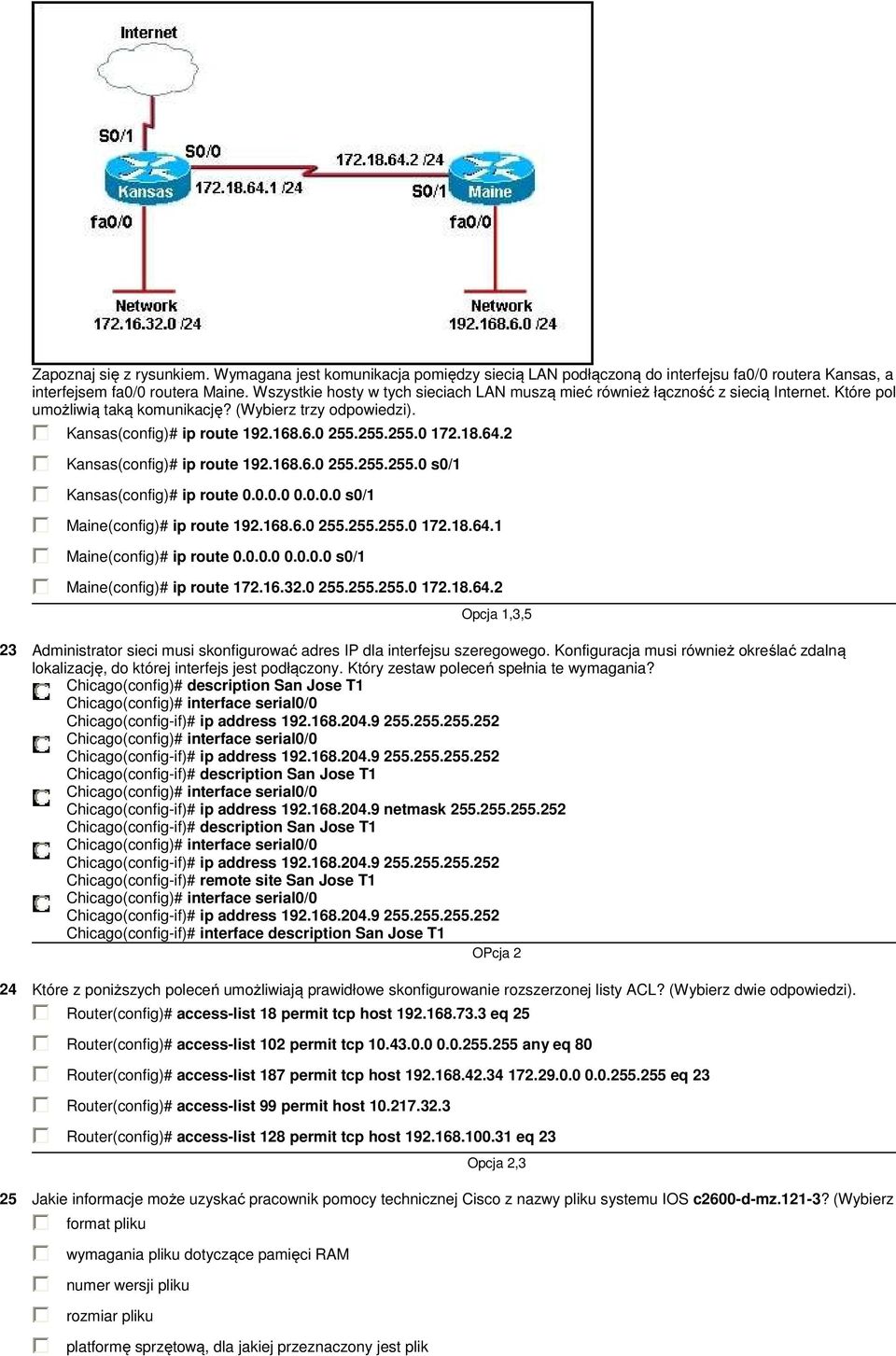

7 Zapoznaj się z rysunkiem. Wymagana jest komunikacja pomiędzy siecią LAN podłączoną do interfejsu fa0/0 routera Kansas, a interfejsem fa0/0 routera Maine. Wszystkie hosty w tych sieciach LAN muszą mieć również łączność z siecią Internet. Które pol umożliwią taką komunikację? (Wybierz trzy odpowiedzi). Kansas(config)# ip route Kansas(config)# ip route s0/1 Kansas(config)# ip route s0/1 Maine(config)# ip route Maine(config)# ip route s0/1 Maine(config)# ip route Opcja 1,3,5 23 Administrator sieci musi skonfigurować adres IP dla interfejsu szeregowego. Konfiguracja musi również określać zdalną lokalizację, do której interfejs jest podłączony. Który zestaw poleceń spełnia te wymagania? Chicago(config)# description San Jose T1 Chicago(config)# interface serial0/0 Chicago(config-if)# ip address Chicago(config)# interface serial0/0 Chicago(config-if)# ip address Chicago(config-if)# description San Jose T1 Chicago(config)# interface serial0/0 Chicago(config-if)# ip address netmask Chicago(config-if)# description San Jose T1 Chicago(config)# interface serial0/0 Chicago(config-if)# ip address Chicago(config-if)# remote site San Jose T1 Chicago(config)# interface serial0/0 Chicago(config-if)# ip address Chicago(config-if)# interface description San Jose T1 OPcja 2 24 Które z poniższych poleceń umożliwiają prawidłowe skonfigurowanie rozszerzonej listy ACL? (Wybierz dwie odpowiedzi). Router(config)# access-list 18 permit tcp host eq 25 Router(config)# access-list 102 permit tcp any eq 80 Router(config)# access-list 187 permit tcp host eq 23 Router(config)# access-list 99 permit host Router(config)# access-list 128 permit tcp host eq 23 Opcja 2,3 25 Jakie informacje może uzyskać pracownik pomocy technicznej Cisco z nazwy pliku systemu IOS c2600-d-mz.121-3? (Wybierz format pliku wymagania pliku dotyczące pamięci RAM numer wersji pliku rozmiar pliku platformę sprzętową, dla jakiej przeznaczony jest plik

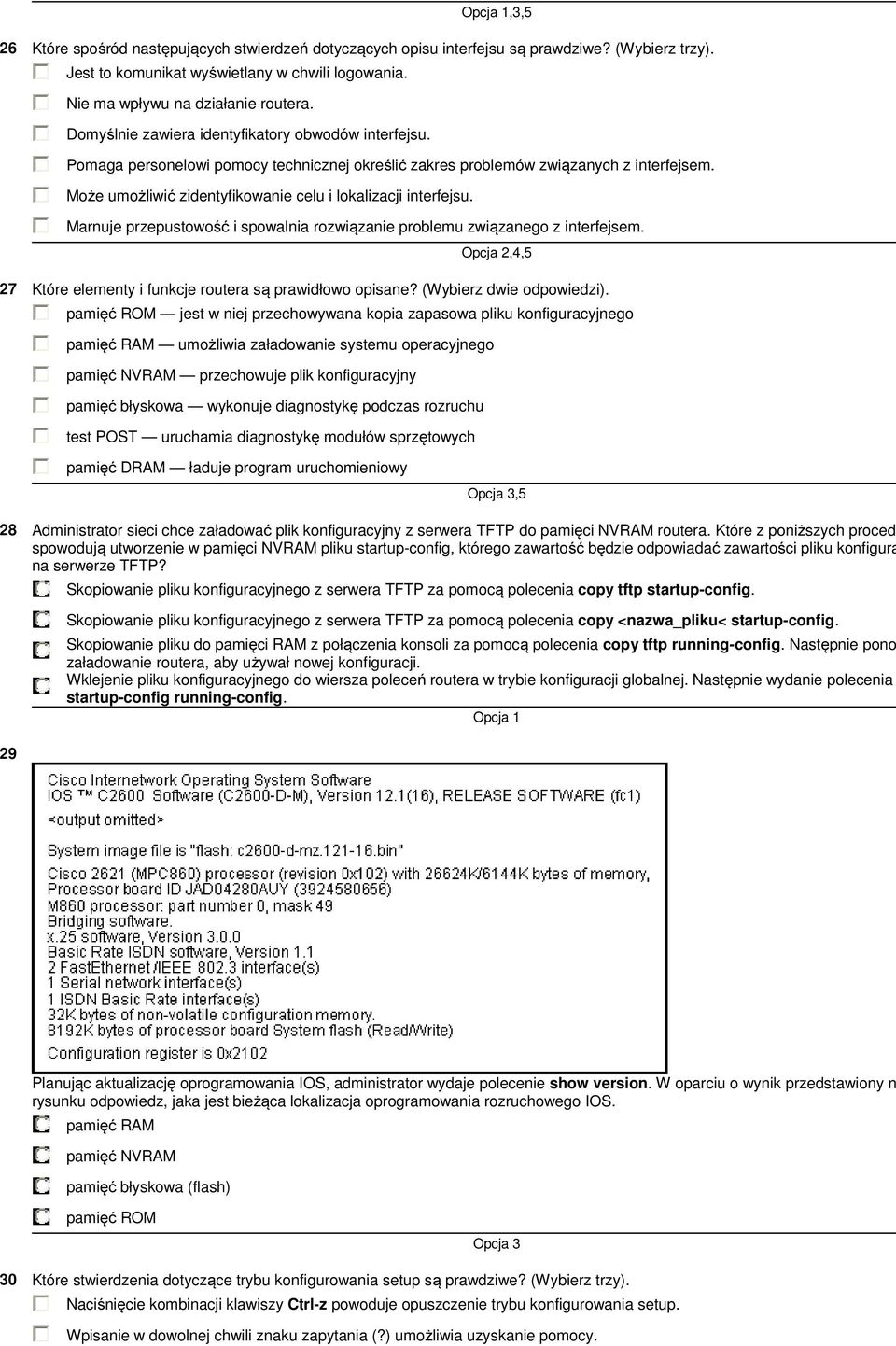

8 Opcja 1,3,5 26 Które spośród następujących stwierdzeń dotyczących opisu interfejsu są prawdziwe? (Wybierz trzy). Jest to komunikat wyświetlany w chwili logowania. Nie ma wpływu na działanie routera. Domyślnie zawiera identyfikatory obwodów interfejsu. Pomaga personelowi pomocy technicznej określić zakres problemów związanych z interfejsem. Może umożliwić zidentyfikowanie celu i lokalizacji interfejsu. Marnuje przepustowość i spowalnia rozwiązanie problemu związanego z interfejsem. Opcja 2,4,5 27 Które elementy i funkcje routera są prawidłowo opisane? (Wybierz dwie odpowiedzi). pamięć ROM jest w niej przechowywana kopia zapasowa pliku konfiguracyjnego pamięć RAM umożliwia załadowanie systemu operacyjnego pamięć NVRAM przechowuje plik konfiguracyjny pamięć błyskowa wykonuje diagnostykę podczas rozruchu test POST uruchamia diagnostykę modułów sprzętowych pamięć DRAM ładuje program uruchomieniowy Opcja 3,5 28 Administrator sieci chce załadować plik konfiguracyjny z serwera TFTP do pamięci NVRAM routera. Które z poniższych procedu spowodują utworzenie w pamięci NVRAM pliku startup-config, którego zawartość będzie odpowiadać zawartości pliku konfigura na serwerze TFTP? 29 Skopiowanie pliku konfiguracyjnego z serwera TFTP za pomocą polecenia copy tftp startup-config. Skopiowanie pliku konfiguracyjnego z serwera TFTP za pomocą polecenia copy <nazwa_pliku< startup-config. Skopiowanie pliku do pamięci RAM z połączenia konsoli za pomocą polecenia copy tftp running-config. Następnie pono załadowanie routera, aby używał nowej konfiguracji. Wklejenie pliku konfiguracyjnego do wiersza poleceń routera w trybie konfiguracji globalnej. Następnie wydanie polecenia startup-config running-config. Opcja 1 Planując aktualizację oprogramowania IOS, administrator wydaje polecenie show version. W oparciu o wynik przedstawiony n rysunku odpowiedz, jaka jest bieżąca lokalizacja oprogramowania rozruchowego IOS. pamięć RAM pamięć NVRAM pamięć błyskowa (flash) pamięć ROM Opcja 3 30 Które stwierdzenia dotyczące trybu konfigurowania setup są prawdziwe? (Wybierz trzy). Naciśnięcie kombinacji klawiszy Ctrl-z powoduje opuszczenie trybu konfigurowania setup. Wpisanie w dowolnej chwili znaku zapytania (?) umożliwia uzyskanie pomocy.
9 Naciśnięcie spacji powoduje zaakceptowanie ustawień domyślnych. Trybu konfigurowania setup używa się do wprowadzenia zaawansowanych funkcji protokołu. Naciśnięcie klawisza Enter powoduje zaakceptowanie ustawień domyślnych. Naciśnięcie kombinacji klawiszy Ctrl-c powoduje zakończenie konfiguracji w trybie setup. Opcja 2,5,6 31 Co się wydarzy, gdy następujące listy ACL zostaną zastosowane dla kierunku przychodzącego w obu interfejsach FastEthernet A przedstawionego na rysunku? access-list 125 permit tcp eq 23 access-list 125 permit tcp eq 23 access-list 125 permit tcp any eq www Stacje robocze A i B będą mogły się komunikować przy użyciu połączenia Telnet. Stacja robocza A będzie mogła uzyskać do serwerów WWW w sieci Internet, a dostęp WWW do sieci Internet ze stacji roboczej B będzie wzbroniony. Stacje robocze A i B będą mogły się komunikować przy użyciu połączenia Telnet. Cały pozostały ruch będzie zabroniony. Lista ACL nie zostanie uwzględniona, ponieważ powinna zostać zastosowana dla kierunku wychodzącego w interfejsach FastEthernet. Lista ACL zablokuje cały ruch, ponieważ na jej końcu znajduje się instrukcja deny ip any any. Opcja 1 32 Następująca lista dostępu została pomyślnie zastosowana do interfejsu routera: access-list 52 deny access-list 52 permit any Które z poniższych stwierdzeń dotyczących tej listy ACL są prawdziwe? (Wybierz trzy). Jest to nieprawidłowa lista ACL, ponieważ w poleceniu brakuje maski blankietowej. Dla adresu przyjmowana jest maska blankietowa Jest to rozszerzona lista dostępu IP. Cały ruch z adresu będzie dozwolony. Jest to standardowa lista dostępu IP. Opcja 2,4,5 33 Żaden z routerów na rysunku nie ma dostępnej tablicy hostów ani DNS. Interfejsy i hasła zostały prawidłowo skonfigurowane. K wymienionych poleceń spowodują zainicjowanie sesji Telnet? (Wybierz dwie odpowiedzi). ATL> connect CHI ATL> telnet CHI ATL# ATL# connect ATL

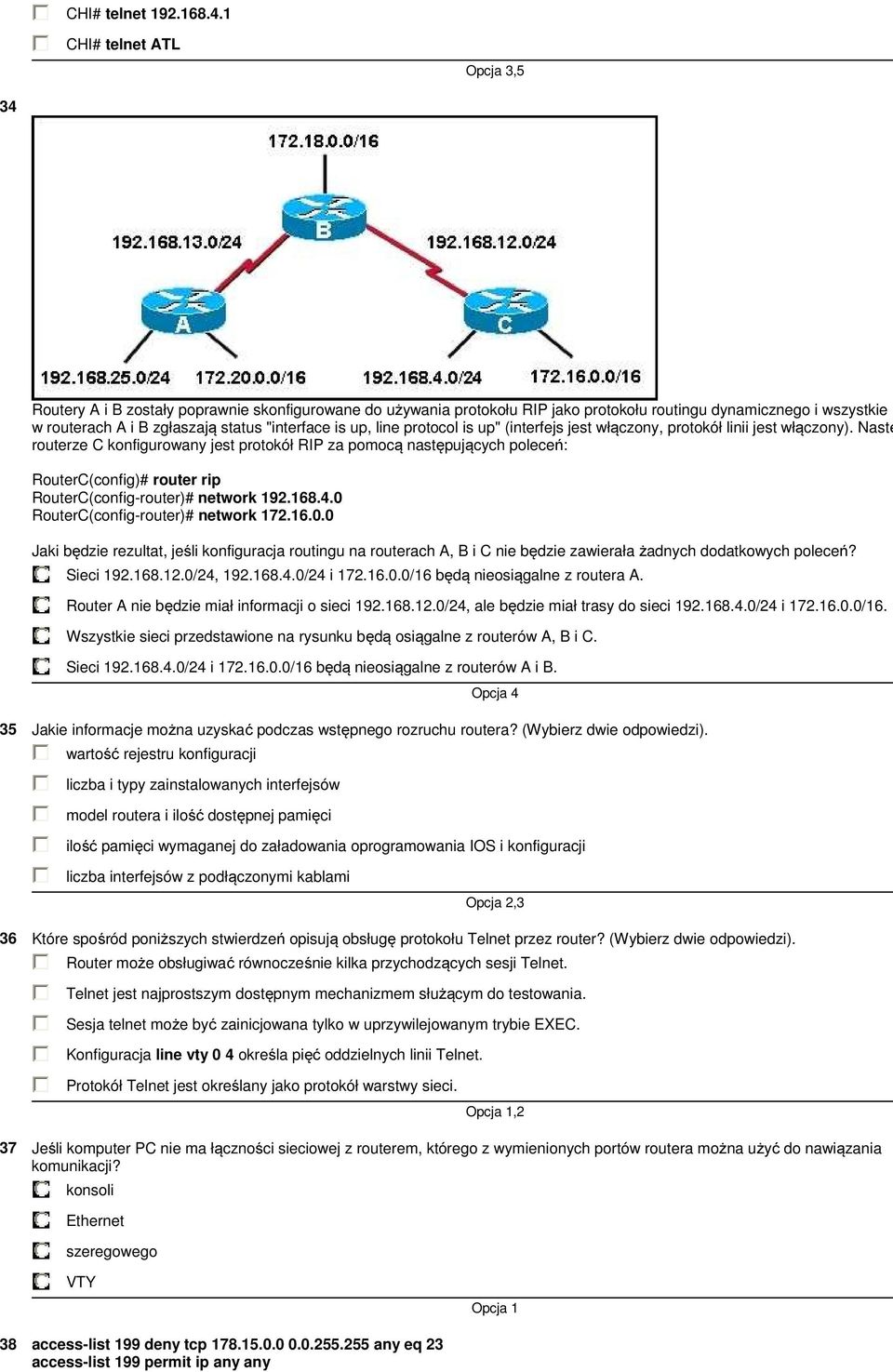

10 CHI# telnet CHI# telnet ATL Opcja 3,5 34 Routery A i B zostały poprawnie skonfigurowane do używania protokołu RIP jako protokołu routingu dynamicznego i wszystkie i w routerach A i B zgłaszają status "interface is up, line protocol is up" (interfejs jest włączony, protokół linii jest włączony). Nastę routerze C konfigurowany jest protokół RIP za pomocą następujących poleceń: RouterC(config)# router rip RouterC(config-router)# network RouterC(config-router)# network Jaki będzie rezultat, jeśli konfiguracja routingu na routerach A, B i C nie będzie zawierała żadnych dodatkowych poleceń? Sieci /24, /24 i /16 będą nieosiągalne z routera A. Router A nie będzie miał informacji o sieci /24, ale będzie miał trasy do sieci /24 i /16. Wszystkie sieci przedstawione na rysunku będą osiągalne z routerów A, B i C. Sieci /24 i /16 będą nieosiągalne z routerów A i B. 35 Jakie informacje można uzyskać podczas wstępnego rozruchu routera? (Wybierz dwie odpowiedzi). wartość rejestru konfiguracji liczba i typy zainstalowanych interfejsów model routera i ilość dostępnej pamięci ilość pamięci wymaganej do załadowania oprogramowania IOS i konfiguracji liczba interfejsów z podłączonymi kablami Opcja 2,3 36 Które spośród poniższych stwierdzeń opisują obsługę protokołu Telnet przez router? (Wybierz dwie odpowiedzi). Router może obsługiwać równocześnie kilka przychodzących sesji Telnet. Telnet jest najprostszym dostępnym mechanizmem służącym do testowania. Sesja telnet może być zainicjowana tylko w uprzywilejowanym trybie EXEC. Konfiguracja line vty 0 4 określa pięć oddzielnych linii Telnet. Protokół Telnet jest określany jako protokół warstwy sieci. Opcja 1,2 37 Jeśli komputer PC nie ma łączności sieciowej z routerem, którego z wymienionych portów routera można użyć do nawiązania komunikacji? konsoli Ethernet szeregowego VTY Opcja 1 38 access-list 199 deny tcp any eq 23 access-list 199 permit ip any any

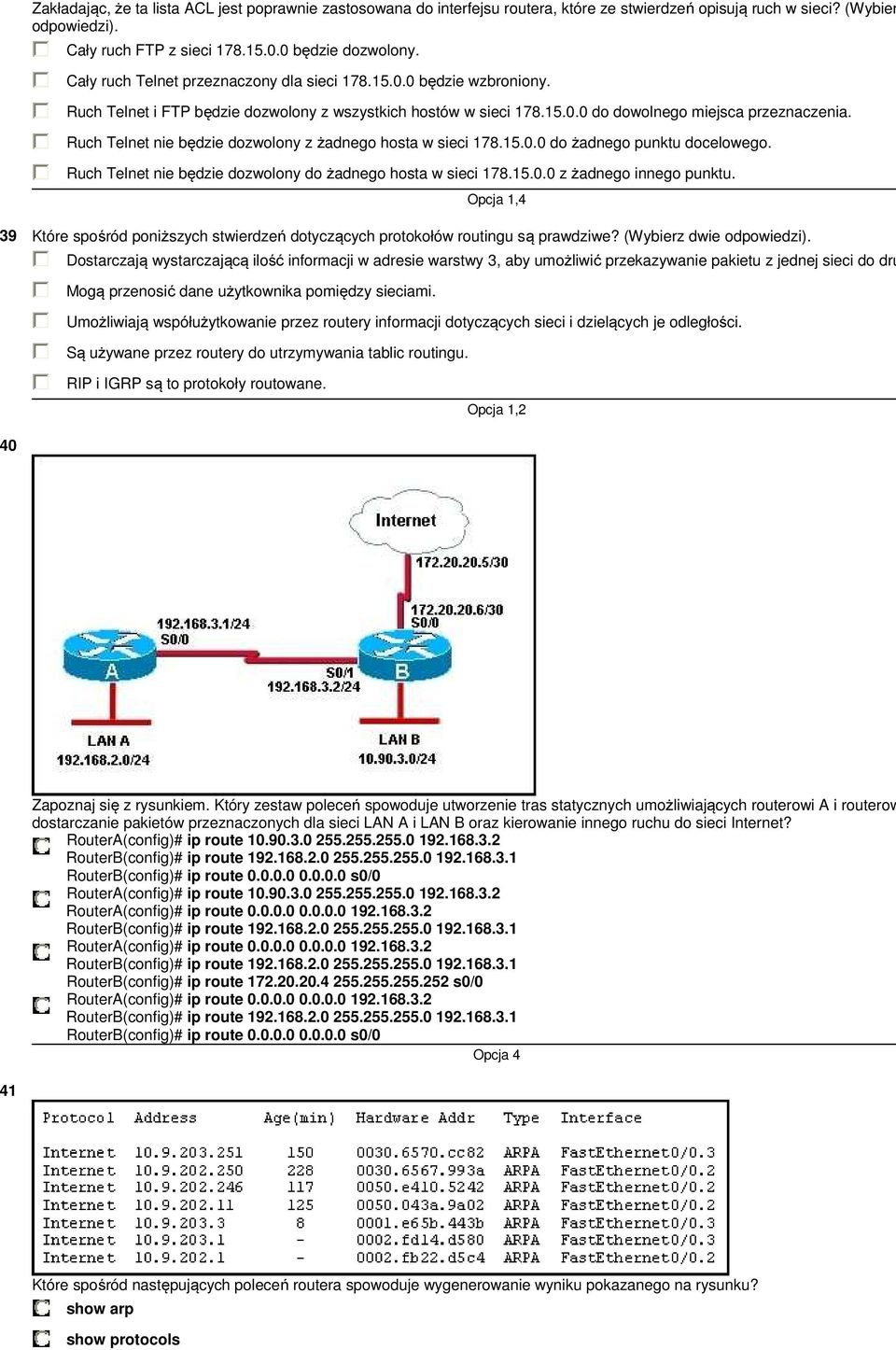

11 Zakładając, że ta lista ACL jest poprawnie zastosowana do interfejsu routera, które ze stwierdzeń opisują ruch w sieci? (Wybier odpowiedzi). Cały ruch FTP z sieci będzie dozwolony. Cały ruch Telnet przeznaczony dla sieci będzie wzbroniony. Ruch Telnet i FTP będzie dozwolony z wszystkich hostów w sieci do dowolnego miejsca przeznaczenia. Ruch Telnet nie będzie dozwolony z żadnego hosta w sieci do żadnego punktu docelowego. Ruch Telnet nie będzie dozwolony do żadnego hosta w sieci z żadnego innego punktu. Opcja 1,4 39 Które spośród poniższych stwierdzeń dotyczących protokołów routingu są prawdziwe? (Wybierz dwie odpowiedzi). Dostarczają wystarczającą ilość informacji w adresie warstwy 3, aby umożliwić przekazywanie pakietu z jednej sieci do dru Mogą przenosić dane użytkownika pomiędzy sieciami. Umożliwiają współużytkowanie przez routery informacji dotyczących sieci i dzielących je odległości. Są używane przez routery do utrzymywania tablic routingu. RIP i IGRP są to protokoły routowane. Opcja 1,2 40 Zapoznaj się z rysunkiem. Który zestaw poleceń spowoduje utworzenie tras statycznych umożliwiających routerowi A i routerow dostarczanie pakietów przeznaczonych dla sieci LAN A i LAN B oraz kierowanie innego ruchu do sieci Internet? RouterA(config)# ip route RouterB(config)# ip route RouterB(config)# ip route s0/0 RouterA(config)# ip route RouterA(config)# ip route RouterB(config)# ip route RouterA(config)# ip route RouterB(config)# ip route RouterB(config)# ip route s0/0 RouterA(config)# ip route RouterB(config)# ip route RouterB(config)# ip route s0/0 41 Które spośród następujących poleceń routera spowoduje wygenerowanie wyniku pokazanego na rysunku? show arp show protocols

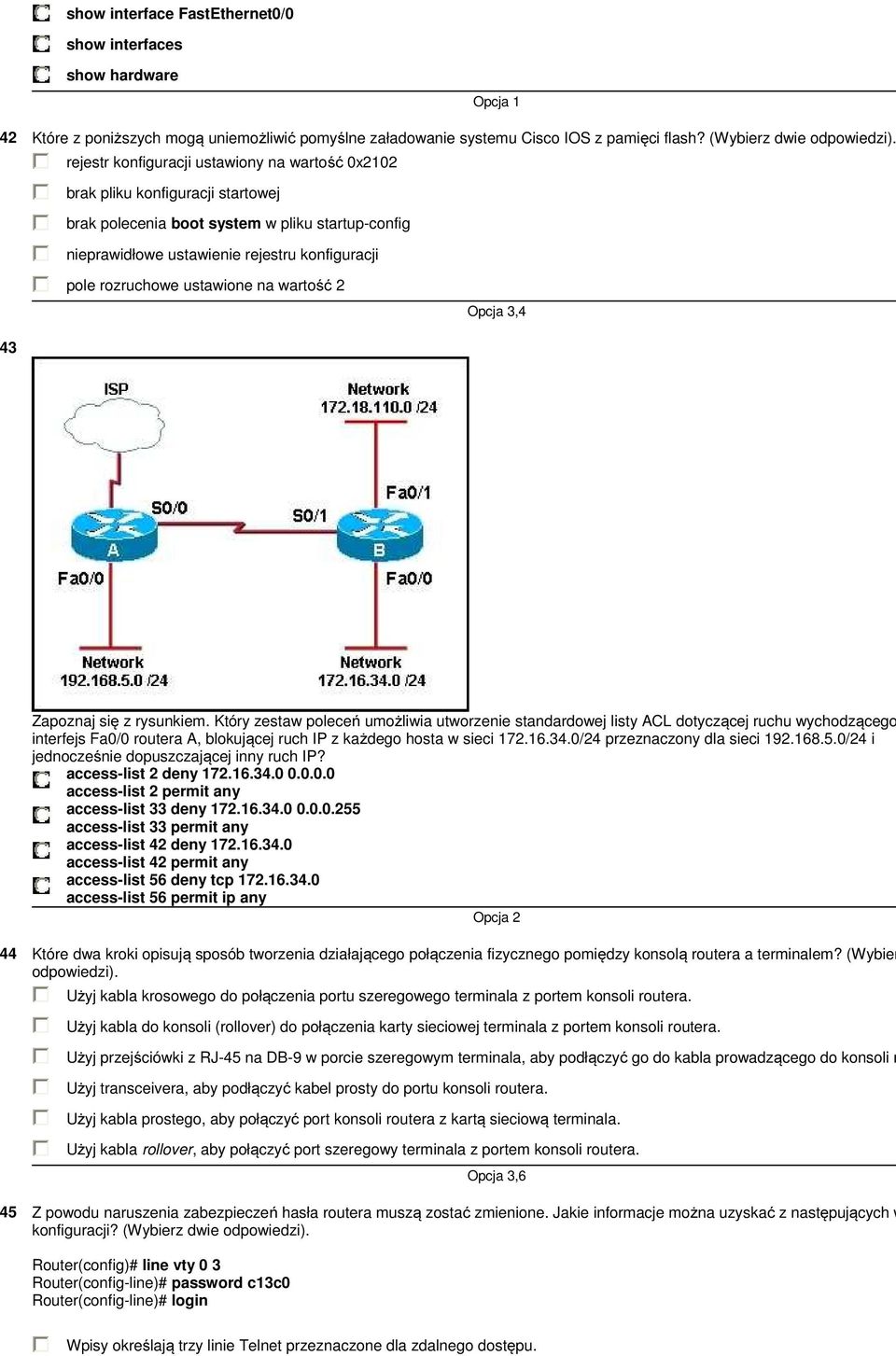

12 show interface FastEthernet0/0 show interfaces show hardware Opcja 1 42 Które z poniższych mogą uniemożliwić pomyślne załadowanie systemu Cisco IOS z pamięci flash? (Wybierz dwie odpowiedzi). rejestr konfiguracji ustawiony na wartość 0x2102 brak pliku konfiguracji startowej brak polecenia boot system w pliku startup-config nieprawidłowe ustawienie rejestru konfiguracji pole rozruchowe ustawione na wartość 2 Opcja 3,4 43 Zapoznaj się z rysunkiem. Który zestaw poleceń umożliwia utworzenie standardowej listy ACL dotyczącej ruchu wychodzącego interfejs Fa0/0 routera A, blokującej ruch IP z każdego hosta w sieci /24 przeznaczony dla sieci /24 i jednocześnie dopuszczającej inny ruch IP? access-list 2 deny access-list 2 permit any access-list 33 deny access-list 33 permit any access-list 42 deny access-list 42 permit any access-list 56 deny tcp access-list 56 permit ip any Opcja 2 44 Które dwa kroki opisują sposób tworzenia działającego połączenia fizycznego pomiędzy konsolą routera a terminalem? (Wybier odpowiedzi). Użyj kabla krosowego do połączenia portu szeregowego terminala z portem konsoli routera. Użyj kabla do konsoli (rollover) do połączenia karty sieciowej terminala z portem konsoli routera. Użyj przejściówki z RJ-45 na DB-9 w porcie szeregowym terminala, aby podłączyć go do kabla prowadzącego do konsoli r Użyj transceivera, aby podłączyć kabel prosty do portu konsoli routera. Użyj kabla prostego, aby połączyć port konsoli routera z kartą sieciową terminala. Użyj kabla rollover, aby połączyć port szeregowy terminala z portem konsoli routera. Opcja 3,6 45 Z powodu naruszenia zabezpieczeń hasła routera muszą zostać zmienione. Jakie informacje można uzyskać z następujących w konfiguracji? (Wybierz dwie odpowiedzi). Router(config)# line vty 0 3 Router(config-line)# password c13c0 Router(config-line)# login Wpisy określają trzy linie Telnet przeznaczone dla zdalnego dostępu.

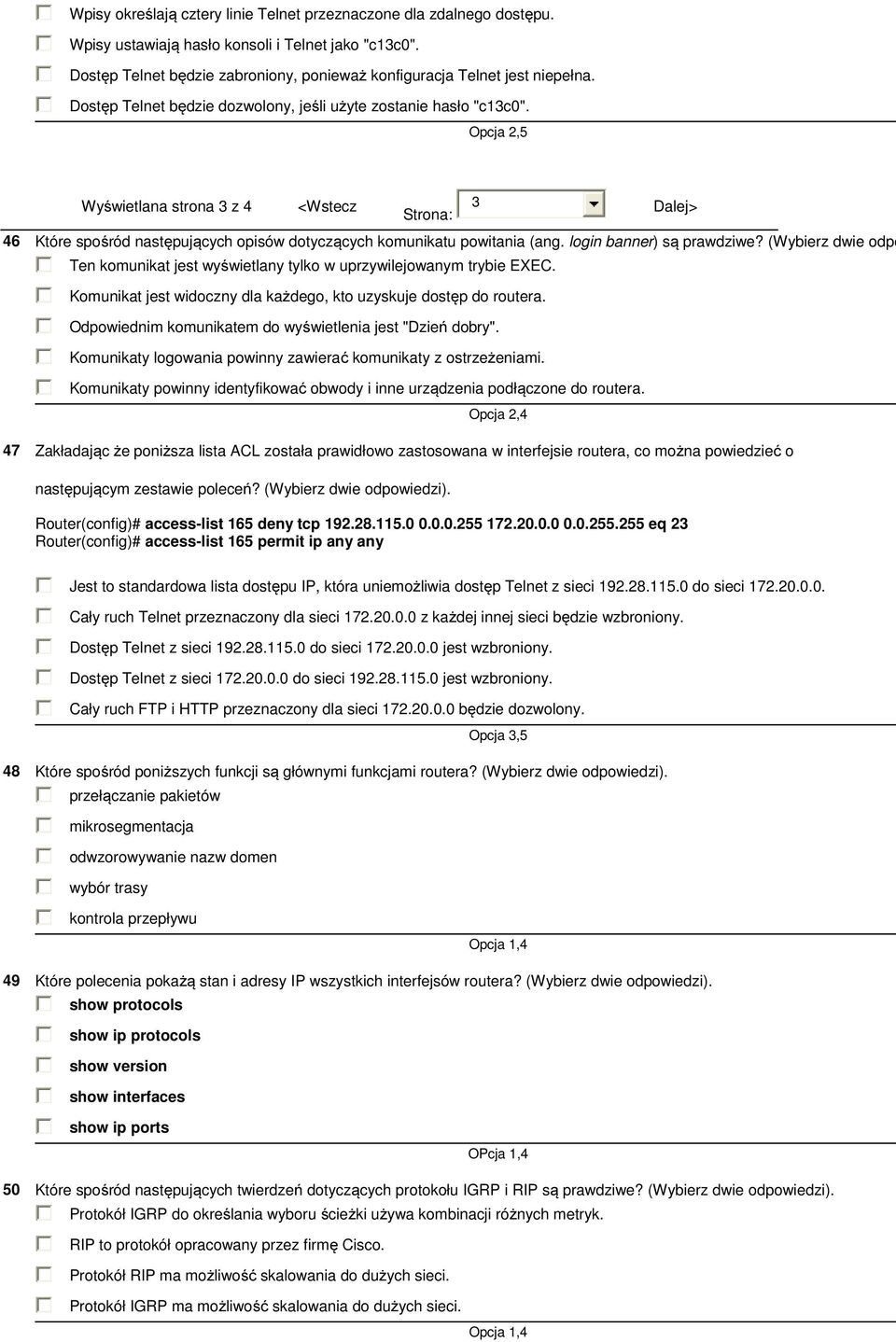

13 Wpisy określają cztery linie Telnet przeznaczone dla zdalnego dostępu. Wpisy ustawiają hasło konsoli i Telnet jako "c13c0". Dostęp Telnet będzie zabroniony, ponieważ konfiguracja Telnet jest niepełna. Dostęp Telnet będzie dozwolony, jeśli użyte zostanie hasło "c13c0". Opcja 2,5 Wyświetlana strona 3 z 4 <Wstecz Strona: 3 Dalej> 46 Które spośród następujących opisów dotyczących komunikatu powitania (ang. login banner) są prawdziwe? (Wybierz dwie odpo Ten komunikat jest wyświetlany tylko w uprzywilejowanym trybie EXEC. Komunikat jest widoczny dla każdego, kto uzyskuje dostęp do routera. Odpowiednim komunikatem do wyświetlenia jest "Dzień dobry". Komunikaty logowania powinny zawierać komunikaty z ostrzeżeniami. Komunikaty powinny identyfikować obwody i inne urządzenia podłączone do routera. Opcja 2,4 47 Zakładając że poniższa lista ACL została prawidłowo zastosowana w interfejsie routera, co można powiedzieć o następującym zestawie poleceń? (Wybierz dwie odpowiedzi). Router(config)# access-list 165 deny tcp eq 23 Router(config)# access-list 165 permit ip any any Jest to standardowa lista dostępu IP, która uniemożliwia dostęp Telnet z sieci do sieci Cały ruch Telnet przeznaczony dla sieci z każdej innej sieci będzie wzbroniony. Dostęp Telnet z sieci do sieci jest wzbroniony. Dostęp Telnet z sieci do sieci jest wzbroniony. Cały ruch FTP i HTTP przeznaczony dla sieci będzie dozwolony. Opcja 3,5 48 Które spośród poniższych funkcji są głównymi funkcjami routera? (Wybierz dwie odpowiedzi). przełączanie pakietów mikrosegmentacja odwzorowywanie nazw domen wybór trasy kontrola przepływu Opcja 1,4 49 Które polecenia pokażą stan i adresy IP wszystkich interfejsów routera? (Wybierz dwie odpowiedzi). show protocols show ip protocols show version show interfaces show ip ports OPcja 1,4 50 Które spośród następujących twierdzeń dotyczących protokołu IGRP i RIP są prawdziwe? (Wybierz dwie odpowiedzi). Protokół IGRP do określania wyboru ścieżki używa kombinacji różnych metryk. RIP to protokół opracowany przez firmę Cisco. Protokół RIP ma możliwość skalowania do dużych sieci. Protokół IGRP ma możliwość skalowania do dużych sieci. Opcja 1,4
