1 ZiMSK mgr inż. Artur Sierszeń mgr inż. Łukasz Sturgulewski ZiMSK 1

2 Model warstwowy sieci OSI i TCP/IP warstwa aplikacji warstwa transportowa warstwa Internet warstwa dostępu do sieci TCP/IP OSI warstwa aplikacji warstwa prezentacji warstwa sesji warstwa transportowa warstwa sieciowa warstwa łącza danych warstwa fizyczna Warstwa dostępu do sieci: technologie sieci LAN i WAN (np. Ethernet, ATM) Warstwa Internet: IP (Internet Protocol) Warstwa transportowa: TCP (Transmission Control Protocol), UDP (User Datagram Protocol) Warstwa aplikacji: TELNET, FTP, SMTP, DNS, SNMP, DHCP ZiMSK 2

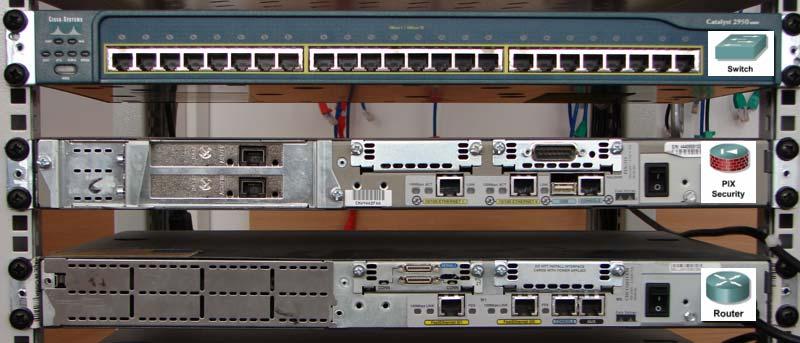

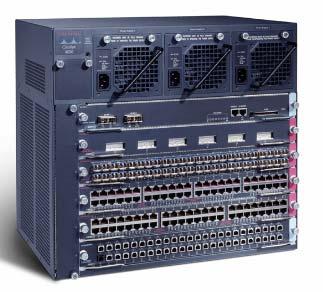

3 Switch Catalyst 2950 series Wydajność Skalowalność Obsługiwane technologie Uniwersalność Catalyst 4000 series Catalyst 8500 series IGX 8400 series ZiMSK 3

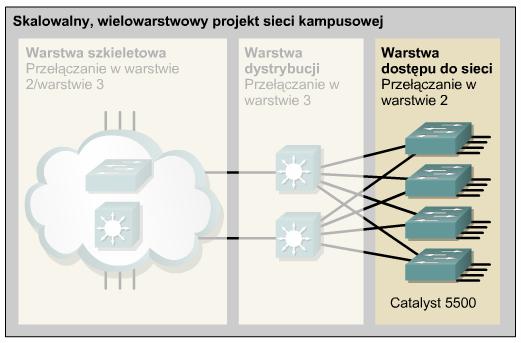

4 Switch ZiMSK 4

5 Switch Warstwa dostępu do sieci Jest punktem, w którym stacje robocze użytkowników iserweryuzyskują dostęp do sieci. W kampusowej sieci LAN urządzeniem stosowanym wwarstwiedostępu do sieci może być przełącznik lub koncentrator. Funkcje warstwy dostępu do sieci obejmują również filtrowanie warstwy MAC i mikrosegmentację ZiMSK 5

6 Switch Warstwa dystrybucji sieci Celem tej warstwy jest określenie granicy, na której mogą być przeprowadzane operacje na pakietach. Warstwa ta dzieli sieci na domeny rozgłoszeniowe. Można wprowadzić reguły, a pakiety mogą być filtrowane przy użyciu list kontroli dostępu. agregacja połączeń węzłów dystrybucji okablowania, definiowanie domeny rozgłoszeniowej/multiemisji, routing pomiędzy sieciami VLAN, realizacja wszystkich wymaganych przejść między mediami, bezpieczeństwo. ZiMSK 6

7 Switch Warstwa szkieletowa Warstwa szkieletowa jest bardzo szybką, przełączającą siecią szkieletową. W tej warstwie projektu sieci nie powinny być wykonywane żadne operacje na pakietach. Operacje na pakietach, takie jak filtrowanie przy użyciu list dostępu, spowalniałyby przełączanie pakietów. Infrastruktura warstwy szkieletowej z nadmiarowymi ścieżkami alternatywnymi zapewnia stabilność działania sieci w przypadku awarii jednego urządzenia. ZiMSK 7

8 Switch systemowa dioda LED (ang. System LED), dioda LED zdalnego zasilania RPS (ang. Remote Power Supply LED), diody LED trybu wyświetlania (ang. Port Mode LEDs), diody LED stanu portu (ang. Port Status LEDs). ZiMSK 8

9 Switch ZiMSK 9

10 Switch ZiMSK 10

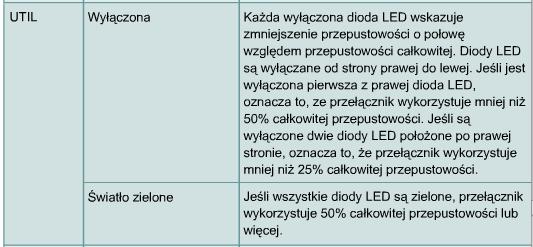

11 Switch ZiMSK 11

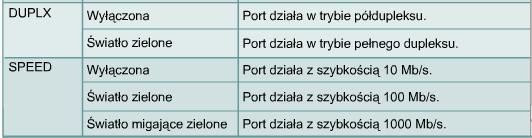

12 Switch ZiMSK 12

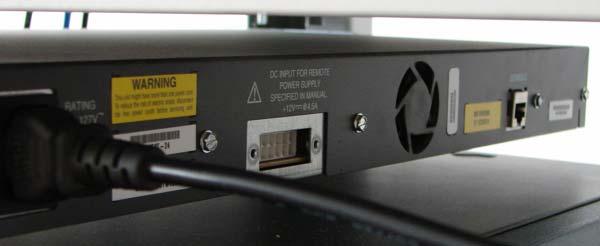

13 Switch Zasilanie Zewnętrzne zasilanie Port konsoli ZiMSK 13

14 Switch, Router, ASA ZiMSK 14

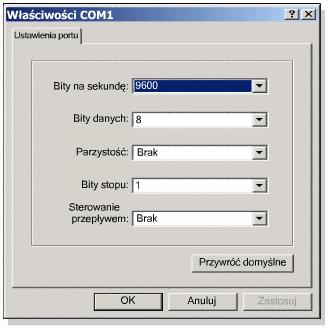

15 Switch, Router, ASA ZiMSK 15

16 Switch, Router, ASA Wtyk: RJ-45 Kabel: skrętka UTP, FTP, STP ZiMSK 16

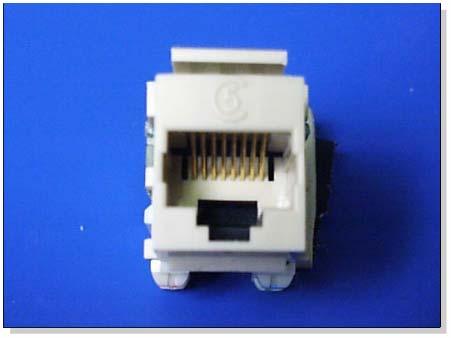

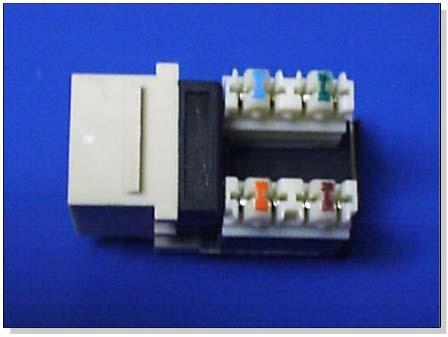

17 Switch, Router, ASA Gniazdo: RJ-45 ZiMSK 17

18 Switch, Router, ASA ZiMSK 18

19 Switch, Router, ASA ZiMSK 19

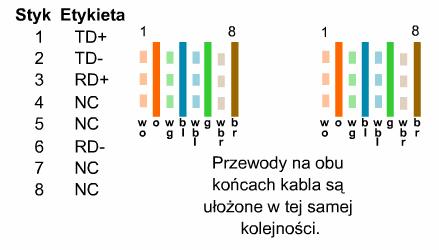

20 Switch, Router, ASA Kabli prostych należy używać przy wykonywaniu następujących połączeń: połączenie przełącznika z routerem, połączenie przełącznika z komputerem lub serwerem. ZiMSK 20

21 Switch, Router, ASA ZiMSK 21

22 Switch, Router, ASA Kabli z przeplotem należy używać do wykonywania następujących połączeń: połączenie przełącznika z przełącznikiem, połączenie routera z routerem, połączenie komputera z komputerem, połączenie routera z komputerem. ZiMSK 22

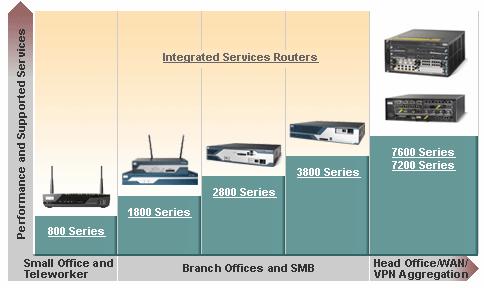

23 Router ZiMSK 23

24 Router ZiMSK 24

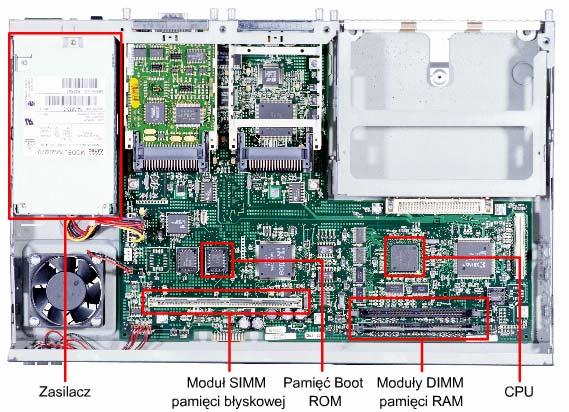

25 Router Pamięć RAM: Tablice i bufory (Tablice routingu, Tablice ARP, Bufory); Bieżący plik konfiguracyjny; System operacyjny. Pamięć NVRAM: Startowe pliki konfiguracyjne; Kopie plików konfiguracyjnych. Pamięć Flash: Obraz systemu operacyjnego. Pamięć ROM: Programy rozruchowe; Funkcje diagnostyki; System operacyjny. ZiMSK 25

26 Switch, Router, ASA Etapy uruchamiania urządzenia: ZiMSK 26

27 Switch, Router, ASA ZiMSK 27

28 Router ZiMSK 28

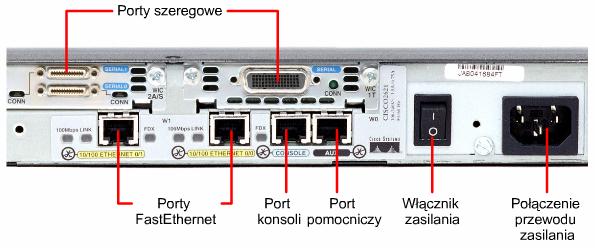

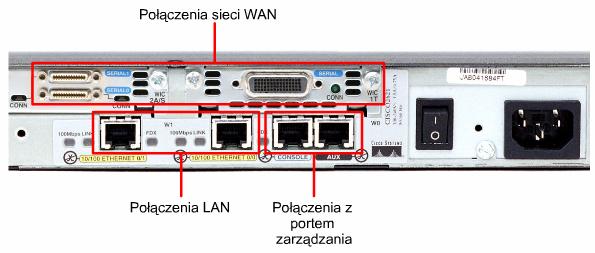

29 Router Interfejsy: Ethernet do połączenia z siecią LAN. Serial do połączenia z siecią WAN. Console do połączenia szeregowego z hostem. Połączenie to umożliwia pełną konfigurację urządzenia. ZiMSK 29

30 Router ZiMSK 30

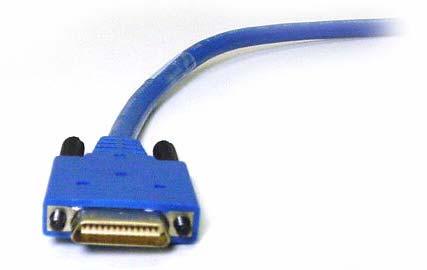

31 Router Smart Serial 26 pin ZiMSK 31

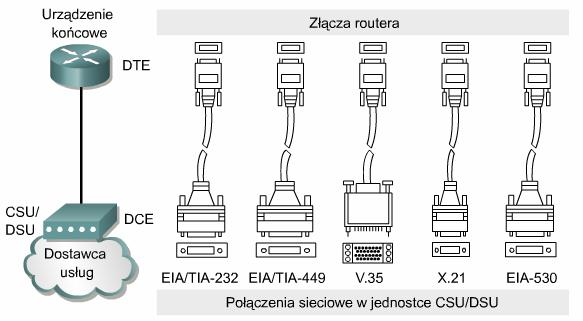

32 Router ZiMSK 32

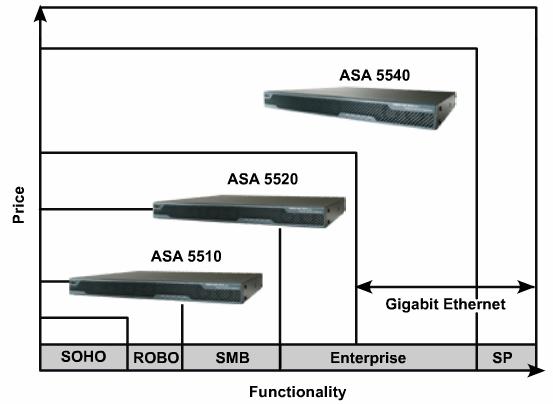

33 ASA ZiMSK 33

34 ZiMSK 34

35 ASA ZiMSK 35

36 ASA ZiMSK 36

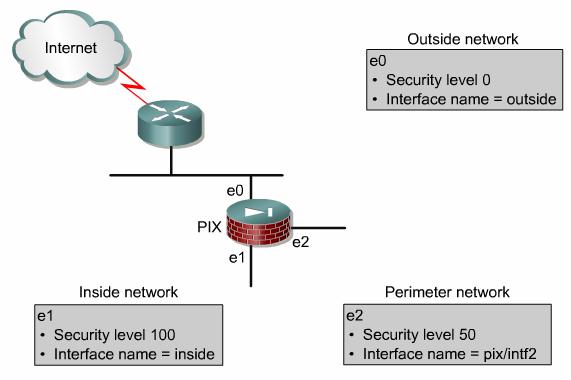

37 ASA ZiMSK 37

38 IOS Tryby poleceń ZiMSK 38

39 IOS Użytkownika (user mode) Router> Przejście do trybu: Dostępny bezpośrednio po podłączeniu konsoli. Opuszczenie trybu: Polecenia: exit, logout. Zastosowanie: Dostęp do podstawowych informacji o routerze. ZiMSK 39

40 IOS Uprzywilejowany (privileged mode) Router# Przejście do trybu: Polecenie enable w trybie użytkownika. Opuszczenie trybu: Polecenia: disable, exit, logout. Zastosowanie: Szczegółowe informacje o routerze, dostęp do trybu konfiguracji. ZiMSK 40

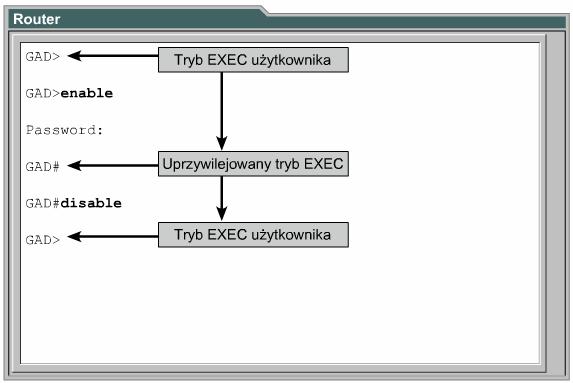

41 IOS ZiMSK 41

42 IOS Konfiguracji globalnej (global configuration) Router(config)# Przejście do trybu: Polecenie configure terminal w trybie uprzywilejowanym. Opuszczenie trybu: Polecenia: exit, end, Ctrl+Z. Zastosowanie: Konfiguracja globalnych ustawień router a. ZiMSK 42

43 IOS Konfiguracji szczegółowej (specific configuration) np.: Router(config-if)# Przejście do trybu: Polecenie zależy od tego co będziemy konfigurować np.: interface fastethernet 0/0 Opuszczenie trybu: Polecenia: exit. Zastosowanie: Konfiguracja szczegółowych ustawień elementów router a. ZiMSK 43

44 IOS Listowanie komend wybranego trybu poleceń: Przejdź do wybranego trybu poleceń (np. trybu uprzywilejowanego). Listowanie dostępnych komend:? Na ekranie wyświetlane są maksymalnie 22 linie jednocześnie. Jeśli linii jest więcej pokaże się znak --More-- Naciśnięcie Enter przesunięcie o jeden wiersz. Naciśniecie spacji przesunięcie o kolejny ekran. ZiMSK 44

45 IOS Listowanie argumentów wybranego polecenia (przykład dla polecenia clock) Przejście do trybu uprzywilejowanego. Wyświetlenie dostępnych w tym trybie poleceń: Router#? Wyświetlenie dostępnych poleceń rozpoczynające się od znaków cl: Router# cl? Dostępne argumenty polecenia clock: Router# clock? Kolejne argumenty polecenia clock: Router# clock set? Router# clock set 10:30:00? ZiMSK 45

46 IOS Funkcje edycyjne Ctrl + A Przejście na początek wiersza poleceń Ctrl + E Przejście na koniec wiersza poleceń Esc + B Jedno słowo do tyłu Ctrl + F Jeden znak do przodu Ctrl + B Jeden znak do tyłu Esc + F Jedno słowo do przodu ZiMSK 46

47 IOS Historia poleceń Ustawianie wielkości bufora poleceń: terminal history size 256 Uwagi: domyślna liczba poleceń to 10, maksymalna liczba poleceń to 256. Wyświetlenie zawartości bufora poleceń: show history Przywoływanie poleceń: Ctrl + P lub (starsze polecenia) Ctrl + N lub (nowsze polecenia) Wyłączanie historii poleceń: no terminal editing Włączanie historii poleceń: terminal editing ZiMSK 47

48 IOS Jeśli użytkownik popełni błąd w składni polecenia, miejsce błędu zostanie oznaczone za pomocą znaku ^ Automatyczne kończenie rozpoczętej komendy lub atrybutu: TAB ZiMSK 48

49 Projektowanie i Realizacja Sieci Komputerowych Wykład Switch, Router, ASA KONIEC ZiMSK 49
