1 Produkty Schlüter-Systems ze stali nierdzewnej

2 Profile Schlüter ze stali nierdzewnej najwyższej jakości Stal nierdzewna cieszy się w architekturze coraz większym powodzeniem. Schlüter- Systems reagując na wzrost zapotrzebowania oferuje obecnie szeroki asortyment profili z tego materiału. Do zastosowania w miejscach szczególnych obciążeń, takich jak pływalnie lub obiekty przemysłowe oferowana jest stal stopowa V4A o podwyższonej chemicznej odporności, która znalazła swoje miejsce w poszerzonym asortymencie wyrobów Schlüter-Systems. Wszystkie oferowane przez nas wyroby ze stali nierdzewnej wykonywane są zasadniczo ze stali V2A a wielokrotnie też ze stali V4A: Profile z radialną perforacją rozpoznać można po symbolu R. Schlüter -Systems oferuje obok klasycznych profili zakończeniowych Schlüter - SCHIENE i -RONDEC również profile ochronne do naroży (Schlüter -ECK), profile schodowe (-TREP-E), profile dylatacyjne (-DILEX-EKSN, -EKSB i -EKSBT) i profile wklęsłe (-DILEX-EHK i -HKS) wykonane ze stali stopowej V4A. Materiał ten charakteryzuje się podwyższoną odpornością na korozję i nadaje się szczególnie do zastosowania we wspomnianym powyżej zakresie. W ten sposób Schlüter-Systems zapewnia trwałą ochronę posadzek z płytek także w miejscach poddawanych obciążeniom chemicznym. W przypadku braku pewności, który z wyrobów należałoby zastosować w danym przypadku, projektanci i wykonawcy mogą liczyć na fachową pomoc ze strony działu technicznego Schlüter-Systems i naszych przedstawicieli w terenie. 2

3 Co to jest stal nierdzewna? Stal szlachetna to określenie zawiera w sobie ponad 160 tak zwanych niekorodujących stali, które charakteryzują się różnorodnym składem. Określenie to wynika z warstwy tlenku chromowego na powierzchni stali nierdzewnej. Grubość tej warstwy waha się w granicach tysięcznych milimetra. Warstwa ta jest wprawdzie bardzo cienka, ale w razie mechanicznych uszkodzeń ulega ona odnowieniu, dzięki czemu w normalnych przypadkach nie dochodzi do występowania korozji. Warunkiem jest, że warstwa ta nie zostanie trwale zniszczona (np. przez pochodzącą z innych przedmiotów rdzę lub pewne związki chemiczne jak kwas solny). Uszkodzenia te mogą występować w szczególności w obszarach poddawanych oddziaływaniom chemicznym, jak na przykład w obszarach nadmorskich lub z dużym przemysłowym zanieczyszczeniem powietrza, w zakładach przemysłu spożywczego i pływalniach. Tutaj zaleca się, zamiast zwykłej stali nierdzewnej V2A (numer materiału = AISI 304) zastosowanie stali stopowej V4A (numer materiału = AISI 316L), która charakteryzuje się odpowiednio do tych wymagań podwyższoną odpornością na korozję. i Oficjalne określenie dla stali stopowej numer wg DIN EN brzmi w skrócie: X5CrNi Określenie dla stali stopowej numer wg DIN brzmi w skrócie: X2CrNiMo

4 Wskazówki pielęgnacyjne dla wyrobów ze stali szlachetnej Powierzchnie licowe ze stali nierdzewnej poddawane oddziaływaniu powietrza atmosferycznego lub agresywnych środków należy okresowo czyścić, używając w tym celu łagodnych środków czyszczących. Regularne czyszczenie nie tylko zachowuje estetyczny wygląd stali, lecz zmniejsza również ryzyko korozji. Wszelkie stosowane środki czyszczące nie mogą zawierać kwasu solnego lub kwasu fluorowodorowego. Należy unikać kontaktu z innymi metalami, np. normalną stalą, gdyż przez kontakt z nimi może dojść do powstawania korozji. Dotyczy to w szczególności używania narzędzi takich jak szpachle lub wełna stalowa, służącymi np. do usuwania resztek zaprawy. Do delikatnych powierzchni nie stosować ściernych środków czyszczących. W razie potrzeby oferujemy politurę czyszczącą do stali nierdzewnej Schlüter -CLEAN-CP. 4

5 SPIS TREŚCI Przegląd produktów ze stali nierdzewnej Zakończenia powierzchni posadzek 6 8 Narożniki ścian i zakończenia 9 11 Profile schodowe Szczeliny dylatacyjne i profile oddzielające Odwodnienie Konstrukcje balkonów i tarasów

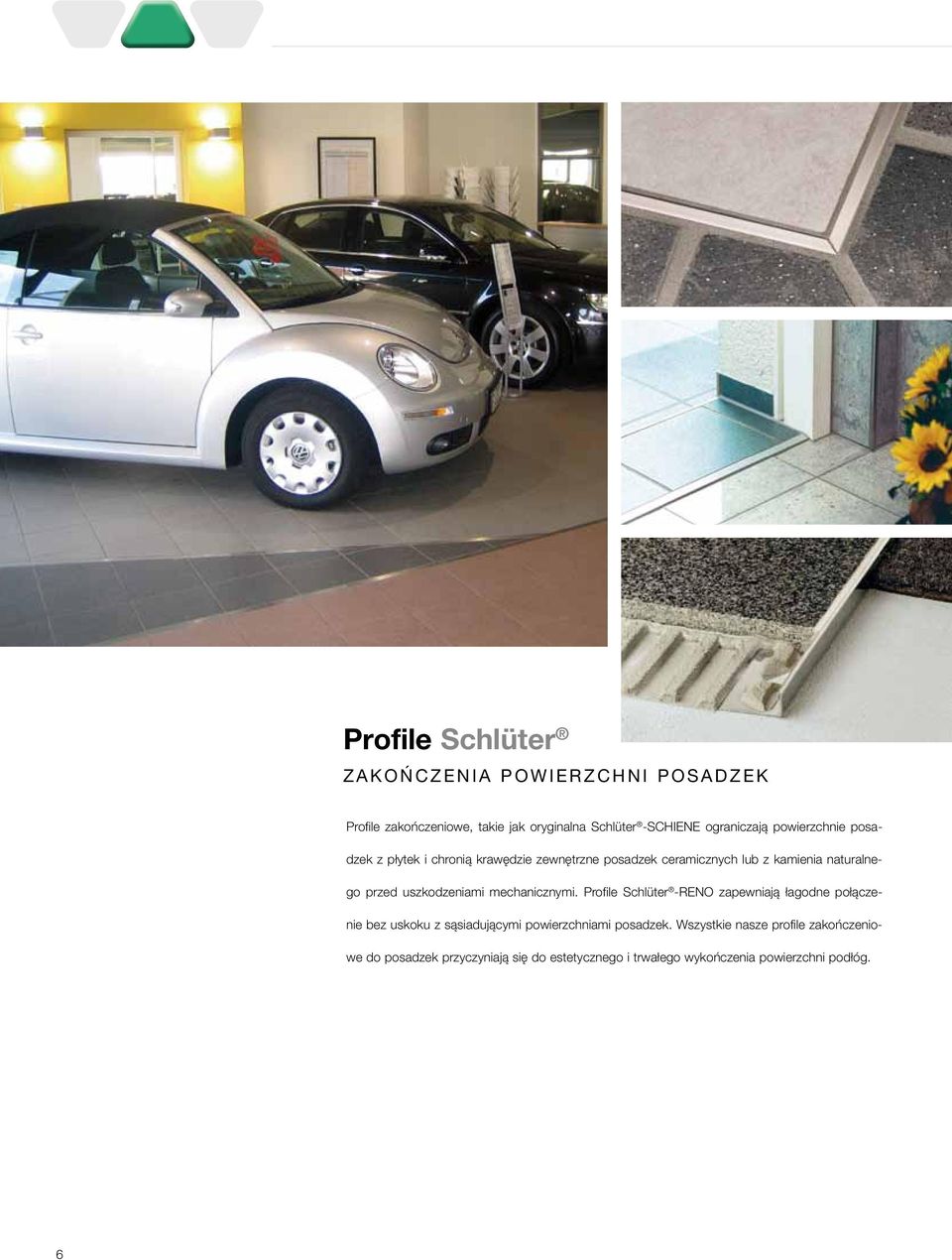

6 Profile Schlüter ZAKOŃCZENIA POWIERZCHNI POSADZEK Profile zakończeniowe, takie jak oryginalna Schlüter -SCHIENE ograniczają powierzchnie posadzek z płytek i chronią krawędzie zewnętrzne posadzek ceramicznych lub z kamienia naturalnego przed uszkodzeniami mechanicznymi. Profile Schlüter -RENO zapewniają łagodne połączenie bez uskoku z sąsiadującymi powierzchniami posadzek. Wszystkie nasze profile zakończeniowe do posadzek przyczyniają się do estetycznego i trwałego wykończenia powierzchni podłóg. 6

7 ZAKOŃCZENIA POWIERZCHNI POSADZEK Schlüter -SCHIENE-E R Schlüter -SCHIENE-E jest specjalnym profilem ze stali nierdzewnej do zakończenia krawędzi posadzek z płytek nadającym się także doskonale do stosowania w przypadku innych materiałów posadzkowych i innych rozwiązań. Oferowane rodzaje Schlüter -SCHIENE-E 1,00 m: 4 wysokości od 6 do 12,5 mm 2,50 m: 18 wysokości od 2 do 30 mm 2 mm = H Oferowane rodzaje Schlüter -SCHIENE-EB szczotkowana 2,50 m: 4 wysokości od 6 do 12,5 mm Oferowane rodzaje Schlüter -SCHIENE-E V4A 2,50 m: 13 wysokości od 4,5 do 30 mm Schlüter -RENO-ETK Schlüter -RENO-ETK jest profilem do połączenia z łagodnym przejściem bez uskoku posadzki z płytek z sąsiadującą wykładziną podłogową lub innym materiałem posadzkowym o mniejszej grubości. Dodatkowo skutecznie chroni on graniczące ze sobą krawędzie materiałów posadzkowych przed uszkodzeniami. Oferowane rodzaje Schlüter -RENO-ETK 1,00 m: 3 wysokości od 8 do 12,5 mm 2,50 m: 3 wysokości od 8 do 12,5 mm Oferowane rodzaje Schlüter -RENO-EBTK szczotkowana 1,00 m: 3 wysokości od 8 do 12,5 mm 2,50 m: 3 wysokości od 8 do 12,5 mm 6 mm = H Schlüter -RENO-EU Schlüter -RENO-EU jest profilem ze stali nierdzewnej do połączeń z łagodnym przejściem bez uskoku pomiędzy graniczącymi ze sobą posadzkami o różnych grubościach. Oferowane rodzaje Schlüter -RENO-EU 1,00 m: 3 wysokości od 8 do 12,5 mm 2,50 m: 6 wysokości od 8 do 20 mm Oferowane rodzaje Schlüter -RENO-EBU szczotkowana 1,00 m: 3 wysokości od 8 do 12,5 mm 2,50 m: 6 wysokości od 8 do 20 mm 4 = H Radialna perforacja R Patrz ilustrowany cennik 7

8 ZAKOŃCZENIA POWIERZCHNI POSADZEK Schlüter -RENO-T-E Schlüter -RENO-TE jest profilem do połączeń pomiędzy graniczącymi ze sobą istniejącymi posadzkami o jednakowej grubości. Oferowane rodzaje Schlüter -RENO-T-E 1,00 m: 2 wysokości: 14 mm, 25 mm 2,50 m: 2 wysokości: 14 mm, 25 mm Oferowane rodzaje Schlüter -RENO-T-EB szczotkowana 1,00 m: 2 wysokości: 14 mm, 25 mm 2,50 m: 2 wysokości: 14 mm, 25 mm 1,5 B 9 Schlüter -DECO-E Schlüter -DECO-E jest profilem o dużej szerokości do dekoracyjnych wykończeń spoin posadzek z płytek. Oferowane rodzaje Schlüter -DECO-E 2,50 m: 11 wysokości od 8 do 30 mm 8

9 Profile Schlüter NAROŻNIKI ŚCIAN I ZAKOŃCZENIA Profile serii Schlüter -QUADEC i -RONDEC tworzą odporne mechanicznie i dekoracyjne zakończenia okładzin ściennych i listew podłogowych z płytek i kamienia naturalnego. Do silnie obciążanych krawędzi nadają się profile serii Schlüter -ECK. W połączeniu z profilami dekoracyjnej serii DESIGNLINE lub profilami do naroży wewnętrznych Schlüter -ECK-KI i -KHK ze Schlüter - Systems można tworzyć interesujące architektoniczne akcenty. 9

10 NAROŻNIKI ŚCIAN I ZAKOŃCZENIA Schlüter -RONDEC-E R Schlüter -RONDEC-E jest symetrycznie zaokrąglonym profilem do narożników zewnętrznych i zakończeń posadzek wykonanym ze stali nierdzewnej o różnych rodzajach powierzchni licowych. Oferowane rodzaje Schlüter -RONDEC-E 1,00 m: 4 wysokości od 6 do 12,5 mm 2,50 m: 9 wysokości od 4,5 do 15 mm Oferowane rodzaje Schlüter -RONDEC-EB szczotkowana 2,50 m: 8 wysokości od 6 do 15 mm Dodatki: narożniki wewnętrzne i zewnętrzne, łącznik, denka rynnowe Oferowane rodzaje Schlüter -RONDEC-EP polerowana 2,50 m: 5 wysokości od 6 do 15 mm Oferowane rodzaje Schlüter -RONDEC-E V4A 2,50 m: 4 wysokości od 6 do 12,5 mm Schlüter -QUADEC-E R Schlüter -QUADEC jest wysokiej jakości profilem zakończeniowym ze stali nierdzewnej do zewnętrznych narożników ścian z okładzinami z płytek, zapewniającym skuteczną ochronę krawędzi. Zewnętrzna powierzchnia profilu tworzy prostokątny narożnik zewnętrzny okładziny z płytek. Oferowane rodzaje Schlüter -QUADEC-E 2,50 m: 8 wysokości od 6 do 15 mm = H Oferowane rodzaje Schlüter -QUADEC-EB szczotkowana 2,50 m: 8 wysokości od 6 do 15 mm Oferowane rodzaje Schlüter -QUADEC-EP polerowana 2,50 m: 5 wysokości od 6 do 15 mm Oferowane rodzaje Schlüter -QUADEC-E V4A 2,50 m: 4 wysokości od 6 do 12,5 mm Dodatki: narożniki ze stali nierdzewnej nadające się do używania w narożach wewnętrznych i zewnętrznych, łącznik, denka rynnowe Schlüter -DESIGNLINE-E Schlüter -DESIGNLINE-E jest profilem dekoracyjnym do estetycznego wykończenia okładzin ściennych z płytek. Seria ta nadaje się do łączenia z odpowiednimi profilami serii Schlüter -RONDEC do narożników zewnętrznych. Profil ten stosować można także do posadzek. Oferowane rodzaje Schlüter -DESIGNLINE-E polerowana (2,50 m) Oferowane rodzaje Schlüter -DESIGNLINE-EB szczotkowana (2,50 m) 10 Radialna perforacja R Patrz ilustrowany cennik

11 NAROŻNIKI ŚCIAN I ZAKOŃCZENIA Schlüter -ECK-E Schlüter -ECK-E jest profilem ze stali nierdzewnej do zewnętrznych narożników ścian z okładzinami z płytek, oferującym stabilną ochronę krawędzi. Perforowane ramiona mocujące osadza się w kleju w trakcie układania płytek. Oferowane rodzaje Schlüter -ECK-E 3 wysokości: 6 mm, 8 mm, 11 mm Oferowane długości 90 : 1,50 m, 2,00 m, 2,50 m, 3,00 m Oferowane długości 135 : 2,50 m, 3,00 m Oferowane rodzaje Schlüter -ECK-EB szczotkowana 3 wysokości: 6 mm, 8 mm, 11 mm Oferowane długości 90 : 1,50 m, 2,00 m, 2,50 m, 3,00 m Oferowane długości 135 : 2,50 m, 3,00 m E 90 E 135 Oferowane rodzaje Schlüter -ECK-E V4A wysokości: 8 mm, 11 mm Oferowane długości: 1,50 m, 2,00 m, 2,50 m, 3,00 m Schlüter -ECK-K-E Schlüter -ECK-K-E jest profilem narożnym ze stali nierdzewnej do naklejania na narożniki istniejących okładzin z płytek lub innych materiałów okładzinowych. = B = B Oferowane rodzaje Schlüter -ECK-K-E 3 wysokości (90 ): 15 mm, 32 mm, 50 mm Szerokość (135 ): 32 mm Oferowane długości: 1,50 m, 2,00 m, 2,50 m, 3,00 m Oferowane rodzaje Schlüter -ECK-K-EB szczotkowana wysokości: 15 mm, 32 mm, 50 mm Oferowane długości: 1,50 m, 2,00 m, 2,50 m, 3,00 m Oferowane rodzaje Schlüter -ECK-K-E V4A - 90 Szerokość: 32 mm Oferowane długości: 1,50 m, 2,00 m, 2,50 m Schlüter -ECK-KI-E Schlüter -ECK-KI-E jest narożnym profi lem ze stali nierdzewnej do późniejszego wklejania w naroża płytek lub innych okładzin ściennych. Oferowane rodzaje Schlüter -ECK-KI-E/-EB szczotkowana Oferowane długości: 1,50 m, 2,00 m, 2,50 m, 3,00 m r = 3 mm E mm r = 1 mm E 135 Schlüter -ECK-KHK-E Schlüter -ECK-KHK jest wklęsłym, narożnym profi lem ze stali nierdzewnej do późniejszego wklejania w naroża płytek lub innych okładzin ściennych. Oferowane rodzaje Schlüter -ECK-KHK-E/-EB szczotkowana Oferowane długości: 1,50 m, 2,00 m, 2,50 m, 3,00 m 15 mm r = 8 mm Dodatki: łączniki, narożniki wewnętrzne i zewnętrzne KHK/E KHK/I2 KHK/I3 KHK/V 11

12 Profile Schlüter PROFILE SCHODOWE Krawędzie stopni schodowych poddawane są silnym obciążeniom mechanicznym i stanowią częstą przyczynę wypadku. Dzięki ich antypoślizgowemu wykonaniu i dobrej widoczności profile Schlüter - TREP przyczyniają się do zwiększenia bezpieczeństwa. Chronią one krawędzie stopni schodowych przed uszkodzeniami, zapobiegając powstawaniu szkód na schodach z okładzinami z płytek. 12

13 PROFILE SCHODOWE Schlüter -TREP-S-E Schlüter -TREP-S-E jest profilem schodowym ze stali nierdzewnej z osadzoną w nim wymienną powierzchnią antypoślizgową z tworzywa sztucznego. Oferowane rodzaje Schlüter -TREP-S-E Profil nośny ze stali nierdzewnej wąski V2A 3 wysokości: 8 mm, 10 mm, 12,5 mm Oferowane długości: 1,00 m, 1,50 m, 2,50 m Kolory: cytrusowożółty (CG), szary (G), czerń grafitowa (GS), jasnobeżowy (HB), brąz orzechowy (NB) Dodatki: końcówki Schlüter -TREP-E Schlüter -TREP-E jest profilem schodowym ze stali nierdzewnej ze specjalnie wyprofilowaną powierzchnią antypoślizgową. Oferowane rodzaje Schlüter -TREP-E 8 wysokości: 2-25 mm Oferowane długości: 1,00 m, 1,50 m, 2,50 m Oferowane rodzaje Schlüter -TREP-E V4A 4 wysokości: 8 mm, 11 mm, 13 mm, 16 mm Oferowane długości: 1,00 m, 1,50 m, 2,50 m Dodatki: końcówki Schlüter -TREP-EK Schlüter -TREP-EK jest profilem schodowym ze stali nierdzewnej ze specjalnie wyprofilowaną powierzchnią antypoślizgową do bezpiecznego i estetycznego wykończenia krawędzi stopni schodowych. Nadaje się on do naklejania na istniejące stopnie z okładzinami z płytek lub kamienia naturalnego. Oferowane rodzaje Schlüter -TREP-EK Oferowane długości: 1,00 m, 1,50 m, 2,50 m 2,5 Schlüter -TREP-FL Schlüter -TREP-FL jest profilem schodowym ze stali nierdzewnej wyprofilowanym w stylu florenckim do bezpiecznego i estetycznego wykończenia krawędzi stopni schodowych. Oferowane rodzaje Schlüter -TREP-FL-E 3 wysokości: 9 mm, 11 mm, 12,5 mm Oferowane długości: 1,00 m, 1,50 m, 2,50 m Oferowane rodzaje Schlüter -TREP-FL-EB szczotkowana 3 wysokości: 9 mm, 11 mm, 12,5 mm Oferowane długości: 1,00 m, 1,50 m, 2,50 m Dodatki: końcówki 13

14 PROFILE SCHODOWE Schlüter -TREP-G Schlüter -TREP-G jest profilem schodowym ze szczotkowanej stali nierdzewnej z przyklejoną antypoślizgową wkładką. Oferowane rodzaje Schlüter -TREP-G-B szczotkowana, szeroki 4 wysokości: 9, 11, 13, 15 mm Oferowane długości: 1,00 m, 1,50 m, 2,50 m Kolory: cytrusowożółty (CG), czerń grafitowa (GS), brąz orzechowy (NB), przezroczysty (T) 17 mm 30 / 55 mm = H Oferowane rodzaje Schlüter -TREP-G-S szczotkowana, wąski 4 wysokości: 9, 11, 13, 15 mm Oferowane długości: 1,00 m, 1,50 m, 2,50 m Kolory: cytrusowożółty (CG), czerń grafitowa (GS), brąz orzechowy (NB), przezroczysty (T) Dodatki: końcówki, przyklejana, antypoślizgowa taśma Schlüter -TREP-GK Schlüter -TREP-GK jest profilem schodowym ze szczotkowanej stali nierdzewnej z przyklejoną antypoślizgową wkładką. Naklejany on jest na gotowe stopnie z płytek ceramicznych lub kamienia naturalnego. Oferowane rodzaje Schlüter -TREP-GK-B szczotkowana, szeroki Oferowane długości: 1,00 m, 1,50 m, 2,50 m Kolory: cytrusowożółty (CG), czerń grafitowa (GS), brąz orzechowy (NB), przezroczysty (T) Oferowane rodzaje Schlüter -TREP-GK-S szczotkowana, wąski Oferowane długości: 1,00 m, 1,50 m, 2,50 m Kolory: cytrusowożółty (CG), czerń grafitowa (GS), brąz orzechowy (NB), przezroczysty (T) Dodatki: końcówki, przyklejana, antypoślizgowa taśma 14

15 Profile Schlüter SZCZELINY DYLATACYJNE I PROFILE ODDZIELAJĄCE Profile serii Schlüter -DILEX, które nie wymagają konserwacji, gwarantują prawidłowe pod względem funkcjonalnym rozwiązania dla wszelkich istotnych szczelin dylatacyjnych w posadzkach z płytek. Asortyment zawiera różne typy profili do dylatacji konstrukcyjnych, ograniczeń pól, spoin brzegowych i przyłączeniowych. Profile osadza się w trakcie układania płytek. W zależności od oczekiwanych mechanicznych lub chemicznych obciążeń posadzki, profile DILEX oferowane są w różnych wersjach materiałowych. 15

16 SZCZELINY DYLATACYJNE I PROFILE ODDZIELAJĄCE Schlüter -DILEX-EMP Schlüter -DILEX-EMP jest profilem dylatacyjnym ze stali nierdzewnej do osadzania w zaprawie, posiadającym zdolność przejmowania poziomych przemieszczeń dzięki połączeniu na pióro i wpust. Oferowane rodzaje Schlüter -DILEX-EMP 2,50 m: 3 wysokości od 35 do 65 mm Schlüter -DILEX-EKSBT Schlüter -DILEX-EKSBT jest konstrukcyjnym profilem dylatacyjnym chroniącym krawędzie posadzki, wyposażonym w boczne ramiona mocujące ze stali nierdzewnej z 20 lub 30 milimetrową dylatacyjną wkładką elastyczną. Oferowane rodzaje Schlüter -DILEX-EKSBT 20 2,50 m: 9 wysokości od 8 do 30 mm 11 KSBT 30 / VE KSBT 20 / EL KSBT 30 / EL Oferowane rodzaje Schlüter -DILEX-EKSBT 30 2,50 m: 9 wysokości od 8 do 30 mm Oferowane rodzaje Schlüter -DILEX-EKSBT 20 V4A 2,50 m: 5 wysokości od 8 do 16 mm Dodatki: wkładki dylatacyjne, wkład ze stali nierdzewnej do strefy rozszerzania dla KSBT 30 Oferowane rodzaje Schlüter -DILEX-EKSBT 30 V4A 2,50 m: 5 wysokości od 8 do 16 mm Schlüter -DILEX-EKSN Schlüter -DILEX-EKSN jest profilem dylatacyjnym chroniącym krawędzie, składającym się z bocznych ramion mocujących ze stali nierdzewnej połączonych ze sobą wymienną wkładką dylatacyjną z elastycznego tworzywa sztucznego. Oferowane rodzaje Schlüter -DILEX-EKSN 2,50 m: 10 wysokości od 8 do 30 mm Oferowane rodzaje Schlüter -DILEX-EKSN V4A 2,50 m: 5 wysokości od 8 do 16 mm Dodatki: wkładki dylatacyjne 16

17 SZCZELINY DYLATACYJNE I PROFILE ODDZIELAJĄCE Schlüter -DILEX-EKSB Schlüter -DILEX-EKSB jest profilem dylatacyjnym z funkcją ochrony krawędzi do posadzek przemysłowych i innych posadzek cienkowarstwowych. Składa się on z bocznych ramion mocujących ze stali nierdzewnej połączonych ze sobą niewymienną wkładką z elastycznego tworzywa sztucznego. Oferowane rodzaje Schlüter -DILEX-EKSB 2,50 m: 3 wysokości od 2,5 do 6 mm Oferowane rodzaje Schlüter -DILEX-EKSB V4A 2,50 m: 3 wysokości od 2,5 do 6 mm Schlüter -DILEX-EKSA Schlüter -DILEX-EKSA jest profilem do przylaczen chroniacym krawedz posadzki, skladajacym sie z bocznego ramienia mocującego ze stali nierdzewnej, które połączone jest z wymienną elastyczną wkładką z tworzywa sztucznego. Sluzy on do przylaczania powierzchni posadzek do stalych elementów budowlanych, np. do okien. 10 mm = H Oferowane rodzaje Schlüter -DILEX-EKSA 2,50 m: 10 wysokości od 8 do 30 mm Oferowane rodzaje Schlüter -DILEX-EKSA V4A 2,50 m: 5 wysokości od 8 do 16 mm Schlüter -DILEX-EDP Schlüter -DILEX-EDP jest profilem dylatacyjnym ze stali nierdzewnej zdolnym do przejmowania przemieszczeń w poziomie dzięki połączeniu na pióro i wpust. Oferowane rodzaje Schlüter -DILEX-EDP 2,50 m: 11 wysokości od 8 do 30 mm Schlüter -DILEX-HKS-E Schlüter -DILEX-HKS-E jest kombinacją profilu wklęsłego ze stali nierdzewnej z elastycznym profilem dylatacyjnym do połączeń posadzki ze ścianą (lub połączeń ze ścianami) posadzek z płytek. Oferowane rodzaje Schlüter -DILEX-HKS-E 2,50 m: U = 8 do 30 mm / O = 7 do 11 mm Oferowane rodzaje Schlüter -DILEX-HKS-EB szczotkowana 2,50 m: U = 8 do 30 mm / O = 9 do 11 mm Oferowane rodzaje Schlüter -DILEX-HKS-E V4A 2,50 m: U = 8 do 16 mm / O = 7 do 11 mm EHK/E EHK/E 135 EHK/I2 EHK/I3 EHK/I 135 EHK/V Dodatki: łączniki, narożniki wewnętrzne i zewnętrzne 17

18 SZCZELINY DYLATACYJNE I PROFILE ODDZIELAJĄCE Schlüter -DILEX-EHK Schlüter -DILEX-EHK jest wykonanym całkowicie ze stali nierdzewnej profilem wklęsłym do wewnętrznych narożników ścian i połączeń pomiędzy posadzką i ścianą, spełniającym wysokie wymagania pod względem higienicznym. H, H Oferowane rodzaje Schlüter -DILEX-EHK 2,50 m: U = 7 do 11 mm / O = 7 do 11 mm Oferowane rodzaje Schlüter -DILEX-EBHK szczotkowana 2,50 m: U = 7 do 11 mm / O = 7 do 11 mm EHK/E EHK/E 135 EHK/I2 EHK/I3 EHK/I 135 EHK/V Oferowane rodzaje Schlüter -DILEX-EHK V4A 2,50 m: U = 7 do 16 mm / O = 7 do 16 mm Dodatki: łączniki, narożniki wewnętrzne i zewnętrzne Schlüter -DILEX-HKU Schlüter -DILEX-HKU jest wykonanym całkowicie ze stali nierdzewnej profilem wklęsłym do stosowania w przypadku wysokich wymagań higienicznych w stosunku do wewnętrznych narożników ściennych i połączeń pomiędzy ścianami a posadzką. Dzięki wewnętrznie położonemu ramieniu mocującemu profil można stosować do różnych grubości posadzki. 16 mm 8 r = 10 mm 8 19,5 mm Oferowane rodzaje Schlüter -DILEX-HKU-E 2,50 m: Wysokość = 8 mm Oferowane rodzaje Schlüter -DILEX-HKU-EB szczotkowana 2,50 m: Wysokość = 8 mm HKU/E HKU/E 135 HKU/I3 HKU/I 135 HKU/V Dodatki: łączniki, narożniki wewnętrzne i zewnętrzne 18

19 Profile Schlüter ODWODNIENIE Schlüter-Systems oferuje kopmletne zestawy do wykonywania licujących z posadzką brodzików prysznicowych bez barier z ceramiki lub kamienia naturalnego. Niezależnie od tego, czy klasyczne odwodnienie lub nowoczesny drenaż liniowy - ze Schlüter - KERDI-DRAIN i Schlüter -KERDI-LINE oferujemy odpowiednie rozwiązania. Stosując przy tym profile ze spadkiem i przyścienne Schlüter -KERDI-SHOWER osiągamy eleganckie i praktyczne rozwiązania. 19

20 ODWODNIENIE Schlüter -KERDI-LINE-H Schlüter -KERDI-LINE-H jest kompletnym zestawem do liniowych odwodnień brodzików prysznicowych licujących z posadzką z poziomym odpływem. Jest on uniwersalnym zestawem nadającym się do centralnego montażu w powierzchni brodzika lub przy ścianie mm 22 DN 50 (50mm) 120 mm 97 mm Oferowane rodzaje Schlüter -KERDI-LINE-H Długości: 8 różnych długości 0,50-1,20 m Schlüter -KERDI-LINE-V Schlüter -KERDI-LINE-V jest kompletnym zestawem do liniowych odwodnień brodzików prysznicowych licujących z posadzką z pionowym odpływem. Jako uniwersalny zestaw nadaje się on do centralnego montażu w powierzchni brodzika lub przy ścianie. Wykonania Schlüter -KERDI-LINE-V Długości: 8 różnych długości 0,50-1,20 m mm mm 120 mm Schlüter -KERDI-LINE-A /-B /-C Schlüter -KERDI-LINE (KLA, KLB, KLC) są ramkami ze szczotkowanej stali nierdzewnej z wzorniczymi pokrywami, pasującymi do rynien Schlüter - KERDI-LINE. A mm 74 mm =H Oferowane rodzaje Schlüter -KERDI-LINE-A /-B /-C Długości: 8 różnych długości 0,50-1,20 m B mm 74 mm =H C mm 74 mm 10 =H Schlüter -SHOWERPROFILE-S Schlüter -SHOWERPROFILE-S jest klinem ze spadkiem ze szczotkowanej stali nierdzewnej o nachyleniu 2% do osłonięcia bocznych krawędzi brodzików prysznicowych licujących z posadzką. H = 5 / 10 mm Oferowane rodzaje Schlüter -SHOWERPROFILE-S, szczotkowana z profilem nośnym z twardego PVC (wys. = 5 / 10 / 12,5-22 mm) Klin ze spadkiem 120 cm: H2 = 30 mm Klin ze spadkiem 160 cm: H2 = 38 mm = H2 2% = L H1 Schlüter -SHOWERPROFILE-R Schlüter -SHOWERPROFILE-R jest dwuczęściowym profilem przyłączeniowym do ściany do osłonięcia powstającego na skutek spadku skosu przy ścianie w obszarze odwodnienia liniowego. Widoczna strona profilu wykonana jest ze szczotkowanej stali nierdzewnej. Od spodu profil posiada włókninę do zakotwienia w kleju do płytek. = H Oferowane rodzaje Schlüter -SHOWERPROFILE-R, szczotkowana Wysokość: mm Długości: 1,00 m, 1,40 m 20

21 ODWODNIENIE Kratka wzornicza 1 KD GR Schlüter -KERDI-DRAIN Kratki Schlüter -KERDI-DRAIN są kratkami wzorniczymi ze stali nierdzewnej jako elementy zamienne lub do wymiany w istniejących instalacjach pod posadzkami z płytek. Oferowane rodzaje kratka wzornicza 1 ze śrubami ze śrubami Długość (L) x Szerokość (B): 100 mm x 100 mm Oferowane rodzaje kratka wzornicza 2 szczotkowana Długość (L) x Szerokość (B): 100 mm x 100 mm Przykład: Kratka wzornicza 3 z pierścieniem do regulacji wysokości KD R10 ED3 Kratka wzornicza 2 KD GR 10 E D2 Oferowane rodzaje kratka wzornicza 3 szczotkowana Długość (L) x Szerokość (B): 100 mm x 100 mm Przykład: Wpust podłogowy KD BV 100 z kratką wzorniczą 2 KD R10 ED2 Kratka wzornicza 3 KD GR 10 E D3 Oferowane rodzaje kratka wzornicza 1 okrągłe lub kwadratowe średnica: 150 mm Długość (L) x Szerokość (B): 150 mm x 150 mm Kratka wzornicza 1 KD GR 15 E D1... Schlüter -KERDI-DRAIN-SP-E Schlüter -KERDI-DRAIN-SP-E jest rzygaczem ze stali nierdzewnej do odwodnienia balkonów i tarasów ograniczonych pełną balustradą.. Oferowane rodzaje Schlüter -KERDI-DRAIN-SP-E Długość (L): 250 mm, 400 mm Średnica rury: 45 mm 21

22 Schlüter -Profile SYSTEMY KONSTRUKCYJNE TARASÓW I BALKONÓW System balkonowy Schlüter z dopasowanym do siebie asortymentem wyrobów do kompletnych konstrukcji balkonowych i tarasowych z posadzkami z płytek lub kamienia naturalnego. Wchodzące w skład systemu profile BARA do krawędzi balkonowych ze stali nierdzewnej, jak również dające się ustawić na odpowiednią wysokość rynny drenażowe Schlüter -TROBA-LINE stosowane do wbudowania przed drzwiami w przypadku niewielkich grubości konstrukcji podłóg, uzupełniają bogatą ofertę wyrobów do rozwiązań w każdej sytuacji. 22

23 SYSTEMY KONSTRUKCYJNE TARASÓW I BALKONÓW Schlüter -BARA-ESOT Schlüter -BARA-ESOT jest profilem cokołowym ze stali nierdzewnej stosowanym w miejscach, w których płytki cokołowe nie mają nośnego podłoża. Oferowane rodzaje Schlüter -BARA-ESOT Profil nośny ze stali nierdzewnej V2A 2,50 m: w wysokościach 60 mm, 110 mm Schlüter -TROBA-LINE-TL Schlüter -TROBA-LINE-TL jest rynną drenażową ze stali nierdzewnej do niewielkich wysokości konstrukcji przed drzwiami na tarasach i balkonach, chroniącą przed powstawaniem zatorów wody. Nadaje się ona również do stosowania jako rynna drenażu powierzchniowego. Oferowane rodzaje Schlüter -TROBA-LINE-TL Rynna ze stali nierdzewnej V2A, perforowana, szerokość 75 mm 2 wysokości: 20 mm, 40 mm Oferowane długości: 0,75 m, 1,00 m, 1,50 m, 2,00 m Rynna ze stali nierdzewnej V2A, perforowana, szerokość 110 mm 2 wysokości: 20 mm, 40 mm Oferowane długości: 0,75 m, 1,00 m, 1,50 m, 2,00 m Rynna ze stali nierdzewnej V2A, perforowana, szerokość 160 mm 2 wysokości: 20 mm, 40 mm Oferowane długości: 0,75 m, 1,00 m, 1,50 m, 2,00 m Oferowane rodzaje Schlüter -TROBA-LINE-TLG Rynna ze stali nierdzewnej V2A, pełna, szerokość 75 mm 2 wysokości: 20 mm, 40 mm Oferowane długości: 0,75 m, 1,00 m, 1,50 m, 2,00 m Rynna ze stali nierdzewnej V2A, pełna, szerokość 110 mm 2 wysokości: 20 mm, 40 mm Oferowane długości: 0,75 m, 1,00 m, 1,50 m, 2,00 m Rynna ze stali nierdzewnej V2A, pełna, szerokość 160 mm 2 wysokości: 20 mm, 40 mm Oferowane długości: 0,75 m, 1,00 m, 1,50 m, 2,00 m Schlüter -TROBA-LINE-TL/V Schlüter -TROBA-LINE-TL/V jest wzmocnieniem dla Schlüter -TROBA-LINE-TL i Schlüter -TROBA- LINE-TLG w przypadku wymaganej większej odporności na obciążenia, wywoływane np. przez przechodniów lub wózki inwalidzkie o szerokościach 110 mm i 160 mm. Schlüter -TROBA-LINE-TL/H Schlüter -TROBA-LINE-TL/H służy do regulacji wysokości rynny drenażowej Schlüter -TROBA-LINE- TL. Oferowane rodzaje Schlüter -TROBA-LINE-TL/H 2 wysokości: 20 mm, 40 mm 3 wysokości: 75 mm, 110 mm, 160 mm 23

24 SYSTEMY KONSTRUKCYJNE TARASÓW I BALKONÓW Schlüter -TROBA-LINE-TLR-E Schlüter -TROBA-LINE-TLR-E jest rynną drenażową z polerowanej stali nierdzewnej do niewielkich wysokości konstrukcji przed drzwiami na tarasach i balkonach, chroniącą przed powstawaniem zatorów wody. Nadaje się ona również do stosowania jako rynna drenażu powierzchniowego. Oferowane rodzaje Schlüter -TROBA-LINE-TLR-E Rynna ze stali nierdzewnej V2A, z kratką, szerokość 110/160 mm 2 wysokości: 20 mm, 40 mm Oferowane długości: 0,75 m, 1,00 m, 1,50 m, 2,00 m Oferowane rodzaje Schlüter -TROBA-LINE-TLGR-E Rynna ze stali nierdzewnej V2A, pełna z kratką, szerokość 110/160 mm Wysokość: 40 mm Oferowane długości: 0,75 m, 1,00 m, 1,50 m, 2,00 m = B = H Schlüter -TROBA-LINE-TLK-E Schlüter -TROBA-LINE-TLK-E jest listwą zatrzymującą żwir wykonaną ze stali nierdzewnej służącą jako ograniczenie posadzki lub warstwy rozkładającej obciążenia. Oferowane rodzaje Schlüter -TROBA-LINE-TLK-E 2 długości: 0,75 m, 1,00 m Schlüter -BARA-RW-E R Schlüter -BARA-RW-E jest profilem zakończeniowym w kształcie kątownika wykonanym ze stali nierdzewnej służącym do zakończenia krawędzi na balkonach i tarasach. Oferowane rodzaje Schlüter -BARA-RW-E Kątownik narożny ze stali nierdzewnej V2A 2,50 m: 9 wysokości od 15 do 150 mm RW / E 90 RW / V Dodatki: narożniki i łączniki Schlüter -KERDI-DRAIN-SP-E Schlüter -KERDI-DRAIN-SP-E jest rzygaczem ze stali nierdzewnej do odwodnienia balkonów i tarasów ograniczonych pełną balustradą. Oferowane rodzaje Schlüter -KERDI-DRAIN-SP-E Długość (L): 250 mm, 400 mm Średnica rury: 45 mm 24 Radialna perforacja R Patrz ilustrowany cennik
