1 Schlüter -KERDI-SOWER Wyroby systemowe do natrysków licujących z posadzką

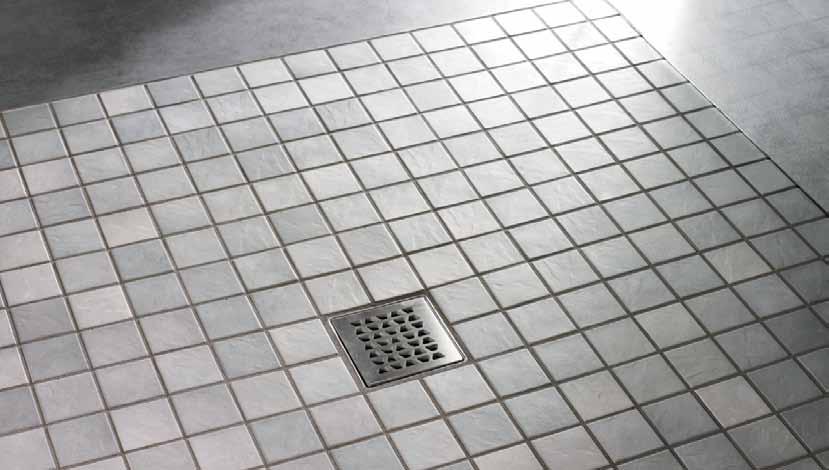

2 Schlüter -KERDI-SOWER Schlüter -KERDI-SOWER jest modularnym systemem do wykonywani brodzików natryskowych z płytek ceramicznych licujących z resztą posadzki. Elementy ze spadkiem o czterech różnych wymiarach w razie potrzeby z płytami wyrównawczymi można łączyć z zestawami do uszczelniania ścian i wpustami podłogowymi. Podstawowe wymiary: 90 x 90 cm 100 x 100 cm 120 x 120 cm 150 x 150 cm 90 x 180 cm Przez naniesione na powierzchnię wcięcia elementy podłogowe można dostosować do budowy okrągłych natrysków. Moduły Schlüter -KERDI-SOWER charakteryzują się szczególnie łatwą i pewną obróbką. Zalety Łatwa i pewna instalacja Do wpustu jest dostęp w czasie montażu rur odpływowych, co umożliwia łatwą i pewną instalację i sprawdzenie szczelności. Płyty Schlüter -KERDI-SOWER posiadają fabryczne nachylenie. Sprawdzona nasadka Schlüter -KERDI-DRAIN z kołnierzem do klejenia zapewnia pewne przyłączenie do uszczelnienia powierzchniowego. W przypadku odwodnienia w poziomie kratkę można dostosować na wysokość w zakresie 3 15 mm i tym samym nadaje się odpowiednio do grubości materiału: mozaiki szklanej, kamienia naturalnego, ceramiki lub posadzek przemysłowych. W przypadku odwodnienia w pionie możliwe są posadzki o grubościach 3 30 mm. W połączeniu ze wspornikiem okładziny Design 4 możliwe są wszelkie grubości posadzek. Płyty Schlüter -KERDI-SOWER stosować można do natrysków prostokątnych i okrągłych. Bardzo mała wysokość konstrukcji Wysokość płyty wyrównawczej wynosi 60 mm. Wysokość płyty ze spadkiem wynosi (w zależności od wymiaru) mm. Wysokość całkowita bez materiału posadzki możliwa poniżej 100 mm. Niewielka wysokość konstrukcji i łatwe czyszczenie dzięki umieszczeniu syfonu bezpośrednio w oprawie kratki ściekowej. W przypadku bezpośredniego odpływu pionowo przez podłoże nośne można zrezygnować z płyt wyrównawczych. W ten sposób można uzyskać jeszcze mniejsze grubości konstrukcji (22 40 mm lub grubość materiału posadzki). 2

3 Wskazówki System Schlüter -KERDI-SOWER Moduły konfekcjonowane fabrycznie Schlüter -KERDI-SOWER są szczególnie poręczne. Dwuczęściowe płyty dają się na budowie w mgnieniu oka rozłożyć względnie złożyć (TB). Wpusty podłogowe Schlüter -KERDI-DRAIN i zestawy przyłączeniowe składają się z niewielu części i pozwalają na odpowiednio szybką zabudowę. Dopasowanie kratki Dopasowanie kratki w poziomie możliwe jest w przypadku wszystkich nasadek (z wyjątkiem Schlüter -KERDI-DRAIN-BASE i zestawu kratka/ramka KD R10 ED1 SGV). Wydajność odpływu W zależności od wymaganej wydajności odpływu do wyboru oferowane są wersje odpływu od 0,4 l/sek. do 0,8 l/sek. w połączeniu z płytami Schlüter -KERDI-SOWER. Czyszczenie Zestawy kratka/ramka - 2 i 3 () wyposażone są we wbudowane sitka do łapania brudu. W przypadku Schlüter -KERDI-DRAIN-BASE wzgl. zestawu kratka/ramka ze zintegrowanym w ramce syfonem można je w celu czyszczenia wyjmować. Centralny odpływ W przypadku natrysków bez barier, dla osób niepełnosprawnych zaleca się oficjalnie centralne odwodnienie, gdyż zapewnia ono optymalne korzystanie z natrysku przez osoby na wózkach inwalidzkich. Formaty płytek Schlüter -KERDI-SOWER pozwala na stosowanie wszelkich formatów płytek od płyt wielkoformatowych po mozaikę. Dotyczy to także przypadków, w których spodziewane są obciążenia punktowe, np. przy ruchu wózkami dla osób niepełnosprawnych (patrz także prospekt 8.6). Dzięki fabrycznym nacięciom z tyłu płyt, płyty można łatwo przycinać przy wykonywaniu okrągłych natrysków. 3

4 Elementy podłogowe Schlüter -KERDI-SOWER-T Schlüter -KERDI-SOWER-T jest elementem podłogowy ze spadkiem > 2 % do bezpośredniego płytkowania licujących z posadzką brodzików natryskowych. Przeznaczony jest on do montażu wpustu podłogowego Schlüter - KERDI-DRAIN-BASE. W celu ułatwienia transportu i montażu składa się on z dwóch składanych ze sobą elementów. W zestawie znajduje się także manszeta uszczelniająca Schlüter - KERDI zakrywająca cały element. Schlüter -KERDI-SOWER-T 2-częściowy element ze spadkiem L x B = cm nr art. / kpl. 90 x 90 KST x 100 KST x 120 KST x 150 KST częściowa płyta ze spadkiem do decentralnego odwodnienia 90 x 180 KSTO KSTO mm 900 mm Schlüter -KERDI-SOWER-TB Schlüter -KERDI-SOWER-TB jest płytą ze spadkiem do brodzików prysznicowych licujących z posadzką z 2% spadkiem i fabrycznie naklejonym uszczelnieniem Schlüter - KERDI do bezpośredniego płytkowania jak również jako połączenie złożonych ze sobą części płyty ze spadkiem. 2% Schlüter -KERDI-SOWER-TB 2-częściowa płyta ze spadkiem, = 22 mm do niewielkich grubości podłóg L x B = cm nr art. / kpl. 100 x 100 KSTB

5 Elementy podłogowe / Zestawy uszczelniające Schlüter -KERDI-SOWER-TC Schlüter -KERDI-SOWER-TC jest elementem podłogowy ze spadkiem > 2 % do bezpośredniego płytkowania licujących z posadzką brodzików natryskowych. Przeznaczony jest on do montażu wpustu podłogowego Schlüter - KERDI-DRAIN-BASE i łączenia z płytami wyrównawczymi do przejęcia obudowy wpustu i rur odpływowych. W celu ułatwienia transportu i montażu składa się on z dwóch skladanych ze sobą elementów. W zestawie znajduje się także manszeta uszczelniająca Schlüter -KERDI zakrywająca cały element. Schlüter -KERDI-SOWER-TC 2-częściowy element ze spadkiem + 2-częściowa płyta wyrównawcza L x B = cm nr art. / kpl. 90 x 90 KSTC x 100 KSTC x 120 KSTC x 150 KSTC częściowa płyta ze spadkiem + 2-częściowa płyta wyrównawcza do decentralnego odwodnienia 90 x 180 KSTC 60 O KSTO mm 900 mm Schlüter -KERDI-SOWER-SK / -SKB Schlüter -KERDI-SOWER-SK jest zestawem uszczelniającym do brodzików prysznicowych licujących z posadzką. Zawiera on Schlüter -KERDI do uszczelnienia powierzchni ścian w obszarze prysznica jak również przynależne kształtki do narożników wewnętrznych i przejść rur. W zestawie znajduje się również taśma uszczelniająca Schlüter -KERDI-KEBA do uszczelnienia styków pasm i połączeń pomiędzy posadzka a ścianami, jak również klej uszczelniający Schlüter -KERDI-COLL do klejenia taśm uszczelniających i kształtek. Schlüter -KERDI-SOWER-SK można stosować w przypadku konwencjonalnie wykonywanych pryszniców z brodzikami licującymi z posadzką bądź też połączeniu z elementami podłogowymi Schlüter -KERDI-SOWER-T i -TC oraz do Schlüter -KERDI-SOWER-L i -LC. Zestaw uszczelniający Schlüter -KERDI- -SOWER-SKB zawiera także wpust podłogowy Schlüter -KERDI-DRAIN-BASE i nadaje się do stosowania w przypadku konwencjonalnie wykonywanych pryszniców z brodzikami licującymi z posadzką bądź też połączeniu z elementami podłogowymi Schlüter -KERDI- SOWER-T i -TC. Schlüter -KERDI m x 5 m* / 1 m x 10 m** Schlüter -KERDI-COLL 1,85 kg* / 4,25 kg** Schlüter -KERDI-SOWER-SK zestaw uszczelniający L x B = cm nr art. / kpl. 90 x 90 oder 100 x 100 KSS5* 120 x 120 oder 150 x 150 KSS10** Schlüter -KERDI-KEBA 12,5 cm x 10 m KERDI-DRAIN-BASE 1 zestaw (z kratką wzorniczną 1) Schlüter -KERDI-SOWER-SKB zestaw uszczelniający z wpustem podłogowym L x B = cm Schlüter -KERDI-KERECK/FI 2 szt. Schlüter -KERDI-KM 2 szt. Ø 150 mm nr art. / kpl. 90 x 90 oder 100 x 100 KSS 5 KD10 E 40* 120 x 120 oder 150 x 150 KSS 10 KD10 E 40** *** Wskazówka: Schlüter -KERDI-DRAIN-BASE jest dostępny tylko jako zestaw uszczelniający z wpustem podłogowym. *** 5

6 Wpusty podłogowe Schlüter -KERDI-DRAIN-BASE Schlüter -KERDI-DRAIN-BASE jest wpustem podłogowym o szczególnie niewielkiej wysokości konstrukcji, przeznaczonym do wbudowania w brodziki natryskowe licujące z posadzką wykonane z konwencjonalnych jastrychów lub elementów Schlüter -KERDI- SOWER. Syfon połączony jest z nasadką kratki i daje się ustawiać w zależności od grubości płytek lub innego materiału posadzkowego na wysokość pomiędzy 3 mm i 15 mm. Minimalna wysokość w przypadku posadzek > 6 mm wynosi jedynie 70 mm (posadzki 6 mm: 75 mm), wydajność 0,4 l / sekundę. Odpływ ułożony jest w poziomie i ma średnicę Ø 40 mm a w zestawie znajduje się redukcja z Ø 40 mm na Ø 50 mm. Schlüter -KERDI- DRAIN-BASE można stosować z siedmioma różnymi kratkami wzorniczymi. Przykład: montaż w jastrychu Przykład: montaż z płytą wyrównawczą i ze spadkiem Przykład: KD B 40 + KD R10 ED1 SGV Schlüter -KERDI-DRAIN-BASE DN nr art. Odpływ w poziomie z syfonem i zestawem kratka/ramka 40 KD B 40 + KD R10... (1) (1) patrz poniżej Design 1 ze nr art. KD R10 ED1 SGV Design 1 V4A ze nr art. KD R10 V4A D1 SGV Design 1 nr art. KD R10 ED1 GV Design 1 szlif olejowy, brąz ze nr art. KD R10 EOB D1 SGV Design 2 szczotkowana nr art. KD R10 ED2 GV Design 3 szczotkowana nr art. KD R10 ED3 GV Design 4 wspornik okładziny nr art. KD R10 ED4 GV 6

7 Wpusty podłogowe Płyty Schlüter -KERDI-SOWER nadają się w zależności od wymagań budowlanych do łączenia z różnymi wpustami podłogowymi systemu Schlüter -KERDI-DRAIN. W ten sposób wykonawcy mogą reagować na zastane wymagania dotyczące wydajności odpływu, jego kierunku i wysokości warstw. Schlüter -KERDI-SOWER oferuje odpowiednie rozwiązanie do każdej sytuacji. Poziome odwodnienie przy najmniejszej grubości konstrukcji Schlüter -KERDI-SOWER-TC w połączeniu z -KERDI-DRAIN-BASE Jeżeli wymagane są szczególnie małe grubości konstrukcji, Schlüter -KERDI-DRAIN-BASE to odpowiedni wybór. W połączeniu ze specjalnie skonstruowanymi płytami wyrównawczymi do przejęcia odpływu i rur instalacyjnych i płytami ze spadkiem można uzyskać konstrukcje o grubości mm Wydajność odpływu = 0,4 l/sek. (Standardowe natryski mają wydajność maksymalnie 0,3 l /sek.) Schlüter -KERDI-SOWER-TC 2-częściowy element ze spadkiem + 2-częściowa płyta wyrównawcza L x B = cm = mm 1 = mm nr art. / kpl x KSTC x KSTC x KSTC x KSTC częściowa płyta ze spadkiem + 2-częściowa płyta wyrównawcza do decentralnego odwodnienia 90 x KSTC 60 O Zestaw ramka/kratka 1) Kratka wzornicza z podbudową i syfonem KERDI-SOWER-TC element podłogowy 2) Manszeta uszczelniająca Schlüter -KERDI 4) Płyta ze spadkiem Schlüter -KERDI-SOWER 6) Płyta wyrównawcza Schlüter -KERDI-SOWER Zestaw wpustu podłogowego KERDI-DRAIN-BASE 3) Nasadka do konstrukcji cienkowarstwowych 5) Korpus wpustu z redukcją DN 40 na DN 50 7

8 Wpusty podłogowe Odwodnienie poziome Schlüter -KERDI-SOWER-T w połączeniu z -KERDI-DRAIN B 50 GV Płyta ze spadkiem Schlüter -KERDI-SOWER- T łączona jest z zestawem wpustu podłogowego KD B 50 GV. Korpus wpustu znajduje się w jastrychu lub w izolacji podłogowej. Rozwiązanie to prowadzi do konstrukcji o całkowitej wysokości mm. 80 mm 1 2 Wydajność odpływu = 0,6 l/sek. 3 Schlüter -KERDI-SOWER-T 2-częściowy element ze spadkiem L x B = cm = mm nr art. / kpl. 80 mm x KST x KST x KST x KST częściowa płyta ze spadkiem do decentralnego odwodnienia 90 x KSTO Zestaw kratka/ramka KD R10 lub KD R15 1) Kratka wzornicza z podbudową KERDI-SOWER-T element podłogowy 2) Manszeta uszczelniająca Schlüter -KERDI 4) Płyta ze spadkiem Schlüter -KERDI-SOWER Zestaw wpustu podłogowego KD B 50 GV 3) Nasadka do konstrukcji cienkowarstwowych 5) Korpus wpustu Odwodnienie poziome Schlüter -KERDI-SOWER-T w połączeniu z -KERDI-DRAIN B 5070 GV W przypadku podwyższonych wymagań względem wydajności odpływu i będącej do dyspozycji odpowiedniej grubości warstw łączy się płytę ze spadkiem Schlüter -KERDI- SOWER-T z wpustem podłogowym KD B 5070 GV. Korpus wpustu znajduje się w jastrychu lub powiązany jest z izolacją podłogową. Rozwiązanie to prowadzi do konstrukcji o całkowitej wysokości mm. Wydajność odpływu = 0,8 l/sek. 120 mm Schlüter -KERDI-SOWER-T 2-częściowy element ze spadkiem L x B = cm = mm nr art. / kpl. 120 mm 5 90 x KST x KST x KST x KST częściowa płyta ze spadkiem do decentralnego odwodnienia 90 x KSTO Zestaw kratka/ramka KD R10 lub KD R15 1) Kratka wzornicza z podbudową KERDI-SOWER-T element podłogowy 2) Manszeta uszczelniająca Schlüter -KERDI 4) Płyta ze spadkiem Schlüter -KERDI-SOWER Zestaw wpustu podłogowego KD B 5070 GV 3) Nasadka do konstrukcji cienkowarstwowych 5) Korpus wpustu 8

9 Wpusty podłogowe Odwodnienie pionowe Schlüter -KERDI-SOWER-T w połączeniu z -KERDI-DRAIN BV 50 GV W tym rozwiązaniu najmniejsza możliwa grubość konstrukcji odpowiada najmniejszej możliwej grubości płyty wyrównawczej. Przez podłożenie warstwy zaprawy lub materiału izolacyjnego można dopasować grubość konstrukcji do wysokości graniczącej konstrukcji. 1 2 Wydajność odpływu = 0,6 l/sek. 3 Schlüter -KERDI-SOWER-T 2-częściowy element ze spadkiem L x B = cm = mm nr art. / kpl x KST x KST x KST x KST częściowa płyta ze spadkiem do decentralnego odwodnienia 90 x KSTO Zestaw kratka/ramka KD R10 lub KD R15 1) Kratka wzornicza z podbudową KERDI-SOWER-T element podłogowy 2) Manszeta uszczelniająca Schlüter -KERDI 4) Płyta ze spadkiem Schlüter -KERDI-SOWER Zestaw wpustu podłogowego KD BV 50 GV 3) Nasadka do konstrukcji cienkowarstwowych z syfonem Odwodnienie pionowe Schlüter -KERDI-SOWER-T w połączeniu z -KERDI-DRAIN BV 50 W przypadku podwyższonych wymagań względem wydajności odpływu łączy się płyty ze spadkiem Schlüter -KERDI-SOWER-T z zestawem wpustu podłogowego KD BV 50. W tym celu stosuje się zestaw kratka/ramka KD R10 ED1 SGV ze zintegrowanym syfonem. 1 2 Wydajność odpływu = 0,8 l/sek. 3 Schlüter -KERDI-SOWER-T 2-częściowy element ze spadkiem L x B = cm = mm nr art. / kpl x KST x KST x KST x KST częściowa płyta ze spadkiem do decentralnego odwodnienia 90 x KSTO Zestaw kratka/ramka KD R10 ED1 SGV 1) Kratka wzornicza z podbudową i syfonem Schlüter -KERDI-SOWER-T element podłogowy 2) Manszeta uszczelniająca Schlüter -KERDI 4) Płyta ze spadkiem Schlüter -KERDI-SOWER Zestaw wpustu podłogowego KD BV 50 3) Wpust podłogowy do konstrukcji cienkowarstwowych 9

10 ODWODNIENIE Schlüter -KERDI-DRAIN poziomy Zestaw ramka z kratką Zestaw wpustu podłogowego ze V4A ze szlif olejowy, brąz ze Design 2, szczotkowana DN 40 z syfonem KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 ED2 GV Seria Schlüter -KERDI- DRAIN-BASE* DN 50 z syfonem KD B 40 KD B 40 KD B 40 KD B 40 KD B 40 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD B 50 GV KD B 50 GV KD B 50 GV KD B 50 GV KD B 50 GV DN 50/70 z syfonem KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD B 5070 GV KD B 5070 GV KD B 5070 GV KD B 5070 GV KD B 5070 GV DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 daje się łączyć z MSB KD B 50 KD B 50 KD B 50 KD B 50 KD B 50 Kratki do wszystkich wpustów podłogowych - z wyjątkiem Schlüter -KERDI-DRAIN- BASE - dysponują przedłużeniem ramki i regulacją wysokości. * Wszystkie kratki do Schlüter -KERDI-DRAIN-BASE wyposażone są w syfon i uszczelki. 10

11 ODWODNIENIE Schlüter -KERDI-DRAIN poziomy Zestaw ramka z kratką Design 3, szczotkowana Design 4, podłoże pod posadzkę ze 15 x 15 cm ze Ø 15 cm Zestaw wpustu podłogowego zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką DN 40 z syfonem KD R10 ED3 GV KD R10 ED4 GV KD B 40 KD B 40 Seria Schlüter -KERDI- DRAIN-BASE* zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką DN 50 z syfonem KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD B 50 GV KD B 50 GV KD B 50 GV KD B 50 GV zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką DN 50/70 z syfonem KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD B 5070 GV KD B 5070 GV KD B 5070 GV KD B 5070 GV zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką DN 50 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD B 50 KD B 50 KD B 50 KD B 50 daje się łączyć z MSB 11

12 ODWODNIENIE Schlüter -KERDI-DRAIN pionowy Zestaw ramka z kratką Zestaw wpustu podłogowego ze V4A ze szlif olejowy, brąz ze Design 2, szczotkowana DN 50 z syfonem KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 daje się łączyć z MSB DN 50 KD BV 50 A KD BV 50 A KD BV 50 A KD BV 50 A KD BV 50 A KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD BV 50 DN 70 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD BV 70 DN 100 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 100 KD BV 100 KD BV 100 KD BV 100 KD BV

13 ODWODNIENIE Schlüter -KERDI-DRAIN pionowy Kratki do wszystkich wpustów podłogowych dysponują przedłużeniem ramki i regulacją wysokości. Design 3, szczotkowana Design 4, podłoże pod posadzkę ze 15 x 15 cm ze Ø 15 cm zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką DN 50 z syfonem KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką DN 50 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 A KD BV 50 A KD BV 50 A KD BV 50 A daje się łączyć z MSB zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką DN 50 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 KD BV 50 KD BV 50 KD BV 50 zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką DN 70 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 70 KD BV 70 KD BV 70 KD BV 70 zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką zestaw ramka z kratką DN 100 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 100 KD BV 100 KD BV 100 KD BV

14 ZABUDOWA 1 Nanieść zaprawę cienkowarstwową (ząbkowanie 3 x 3 mm) celem przyklejenia uszczelnienia zespolonego Schlüter -KERDI. 2 Przykleić i wygładzić pasma Schlüter -KERDI. 3 W miejscach styków wkleić na całej powierzchni pasma Schlüter -KERDI używając kleju Schlüter -KERDI-COLL. 4 Nożykiem wyciąć przejścia rur instalacyjnych. 5 Płaską powierzchnię podłoża pokryć zaprawą cienkowarstwową. 6 Ułożyć płyty wyrównujące. Wskazówka: w przypadku wymagań akustycznych przestrzegać wskazówek opisu technicznego Przy układaniu na plackach zaprawy: płyty wyrównujące wypoziomować za pomocą poziomicy. 8 Rurę odpływu połączyć z korpusem Schlüter - KERDI-DRAIN. W razie potrzeby użyć znajdującego się w zestawie elementu redukcyjnego i... 9 przyłączyć do wewnętrznej instalacji odpływowej. J W razie potrzeby sprawdzić szczelność. K Na płyty wyrównujące nanieść zaprawę cienkowarstwową. L a Połączyć płyty tworzące spadek ze sobą L b i ułożyć. (Uwaga: miejsce styku nie powinno znajdować się w miejscu przebiegu rur). M Nanieść zaprawę cienkowarstwową w miejscu montażu odpływu. N Nasmarować uszczelkę odpływu środkiem antyadhezyjnym. 14

15 ZABUDOWA O Nakładkę do zaprawy cienkowarstwowej wcisnąć w odpływ i łoże klejowe. P Kołnierz nakładki do zaprawy cienkowarstwowej pokryć klejem Schlüter -KERDI-COLL. Q Pozostałą powierzchnię pokryć zaprawą cienkowarstwową (ząbkowanie 3 x 3 mm lub 4 x 4 mm). R Nałożyć manszetę Schlüter -KERDI S i wygładzić. T a Kształtki narożne przykleić na całej powierzchni klejem Schlüter -KERDI-COLL. T b Na połączenia ze ścianami szczelnie nakleić taśmę uszczelniającą Schlüter -KERDI przy pomocy kleju Schlüter -KERDI-COLL. U 21 Element kratki odpływowej ze stali nierdzewnej U 22 Pod kratkę odpływową ze stali nierdzewnej z podstawą wcisnąć w podstawę do zaprawy nanieść zaprawę cienkowarstwową i wyrównać cienkowarstwowej. do poziomu płytek. e Schlüter -KERDI-DRAIN-BASE c d e) Kratka ze stali nierdzewnej wraz z podstawą i syfonem d) Manszeta Schlüter -KERDI c) Podstawa do zaprawy cienkowarstwowej b) Przejście z Ø 40 mm na Ø 50 mm a) Korpus odpływu U 23 Przed rozpoczęciem użytkowania kratkę ze stali nierdzewnej przykręcić do podłoża i sprawdzić przez dociśnięcie prawidłowe położenie syfonu (w razie potrzeby pokryć środkiem antyadhezyjnym). a b 15

16 Zdrowe życie z ceramiką Dalsze szczegółowe informacje można znaleźć w prospektach 8.2 i 8.6 Zapraszamy do odwiedzenia nas w internecie pod Schlüter-Systems Kg Schmölestraße 7 D Iserlohn Tel.: Fax: Art.-No wydanie 02/13
