1 INSPIRACJE PL 1

2 Seria HighLine: 3 ŚWIATOWEJ KLASY DUŃSKIE WZORNICTWO W 2003 r. unidrain jako pierwsza firma na świecie stworzyła liniowy system odpływowy montowany przy ścianie w kabinie prysznicowej. Konstrukcja luksusowego odpływu podłogowego była wtedy rewolucyjną koncepcją. Wystarczyło parę lat, aby firma unidrain stała się jednym z wiodących producentów odpływów podłogowych. W ciągu dekady marka unidrain zdobyła wiele międzynarodowych nagród wzorniczych. Jest teraz obecna w ponad 30 krajach na świecie.

3 4 ClassicLine Classic HighLine Panel z ramką KONSTRUKCJA ODPŁYWÓW PODŁOGOWYCH Górna, widoczna część odpływu podłogowego jest dostępna w dwóch wersjach konstrukcyjnych: ClassicLine i HighLine.

4 6 7 HIGHLINE W serii HighLine tradycyjny ruszt zastąpiono panelem dostępnym w 3 wersjach: PANEL ze szczotkowanej stali nierdzewnej lub szkła mrożonego. CUSTOM płaska podstawa, na której układa się wybrane płytki podłogowe. CASSETTE podstawa wyposażona dodatkowo w ścianki boczne, dzięki czemu można stosować np. terrazzo (materiał własny). PANEL Bez ramki Z ramką CUSTOM Bez ramki Z ramką CASSETTE Bez ramki Z ramką HighLine Panel ze stali szczotkowanej z ramką Ściana prysznicowa GlassLine Random

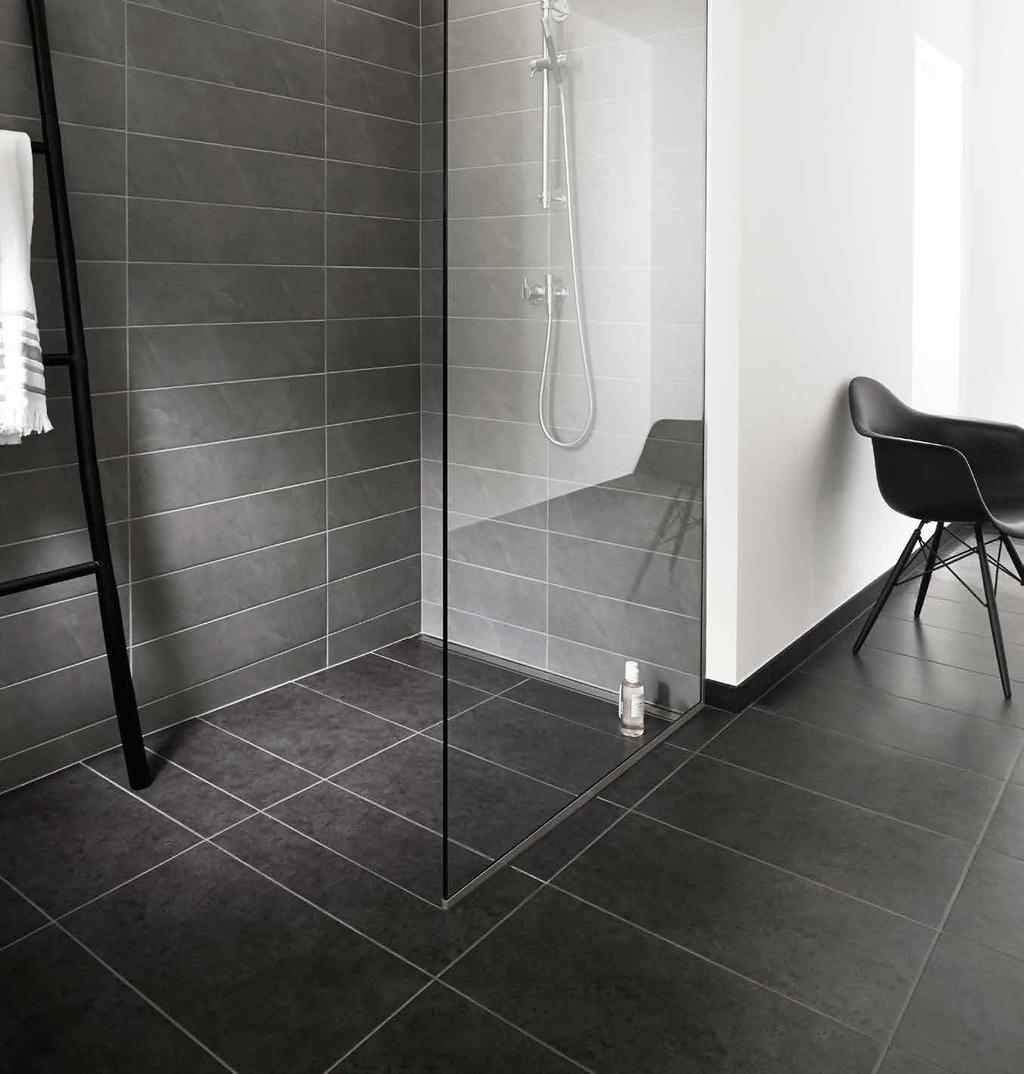

5 8 Ściana prysznicowa GlassLine Transparent HighLine Custom bez ramki unidrain Wycieraczka pryszni HIGHLINE CUSTOM Odpływ Custom to płaska podstawa, na której układa się wybrane płytki podłogowe. Można użyć takich samych płytek podłogowych, jakie położone są w pozostałej części łazienki, dzięki czemu widoczna część odpływu staje się integralną częścią konstrukcji podłogi.

6 10 11 Odpływ HighLine Custom bez ramki to ekskluzywne, ponadczasowe i dyskretne rozwiązanie. Widoczne są tylko płytki podłogowe i glazura ścienna, a woda z prysznica spływa do wąskiego rowka w podłodze. Zdjęcie: Jonas Bjerre-Poulsen, architekt, MAA Zdjęcie: Frederikke Heiberg HighLine Custom bez ramki

7 12 13 HighLine Panel ze stali szczotkowanej z ramką Zdjęcie: Jonas Bjerre-Poulsen, architekt, MAA HighLine Custom bez ramki

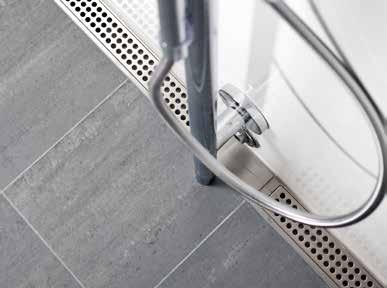

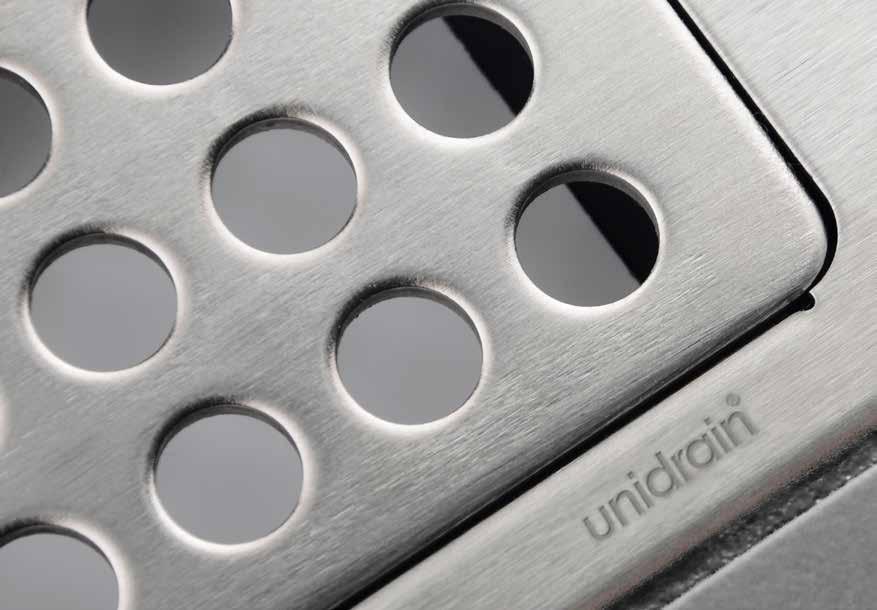

8 15 CLASSICLINE ClassicLine to oryginalna seria unidrain składająca się z ramki i rusztu. Obejmuje 6 eleganckich i ponadczasowych modeli rusztów wykonanych ze szczotkowanej stali nierdzewnej każdy znajdzie wśród nich coś, co przypadnie mu do gustu. RUSZT NA 10. ROCZNICĘ ANNIVERSARIO W 2013 r. firma unidrain obchodziła swoje dziesięciolecie i rozszerzyła asortyment o nowy ruszt należący do gamy ClassicLine: Anniversario. Konstrukcja tego klasycznego modelu przypomina ekskluzywny ruszt z rowkiem. Classic Stripe Anniversario Column Inca Square ClassicLine Stripe

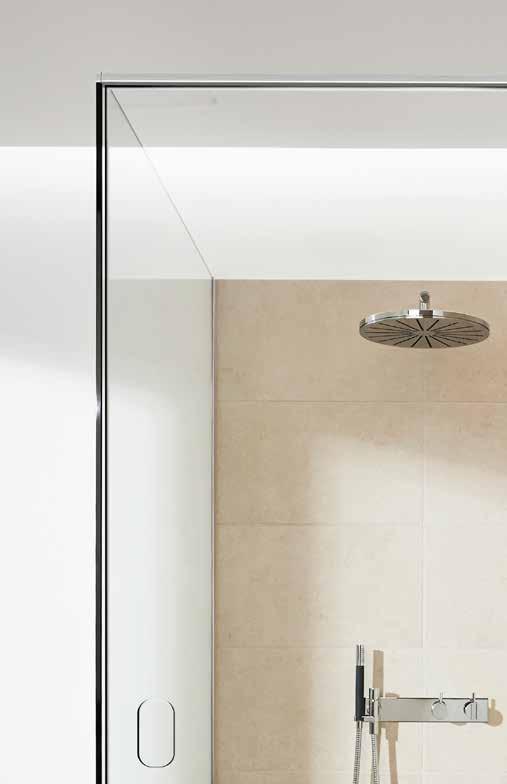

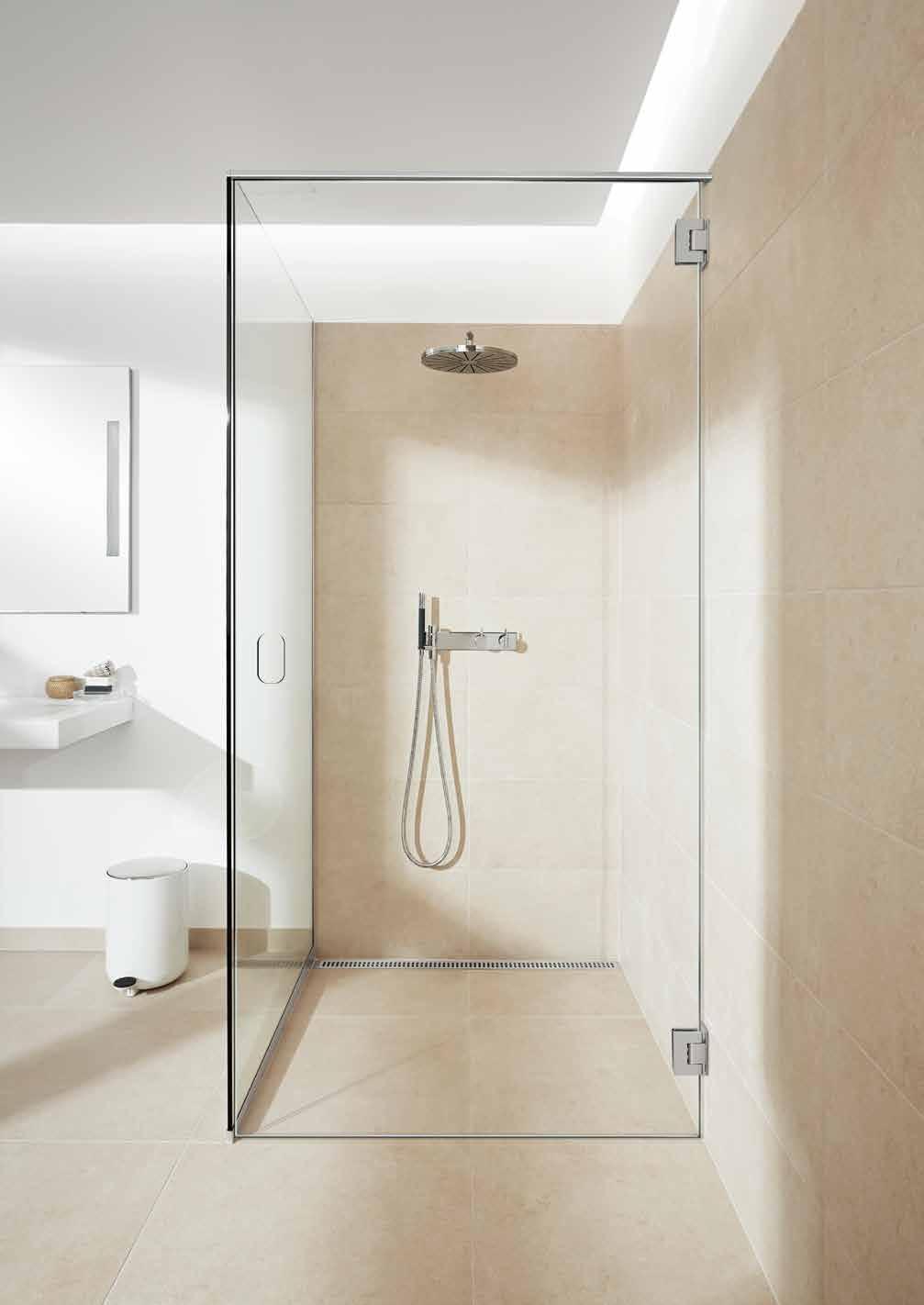

9 16 17 GLASSLINE ClassicLine Column Ściana prysznicowa GlassLine Transparent Drzwi prysznicowe GlassLine Szyna górna GlassLine Gama ścian prysznicowych montowanych w taki sposób, że śruby i elementy mocujące są niewidoczne. Wzdłuż ściany i podłogi biegnie tylko dyskretna ramka stalowa, podkreślająca eleganckie linie konstrukcji i zapewniająca całemu rozwiązaniu ponadczasowy wygląd. Funkcję dekoracyjną pełni nadrukowany na ścianie wzór, idealnie dopasowany do subtelnej, aksamitnej powierzchni stali szczotkowanej. Możliwości instalacji kabiny prysznicowej uzupełniają drzwi prysznicowe zaprojektowane w takim samym stylu jak ściana prysznicowa, szyna górna i odpływ podłogowy. Dodatkowe informacje na temat drzwi prysznicowych są dostępne na życzenie.

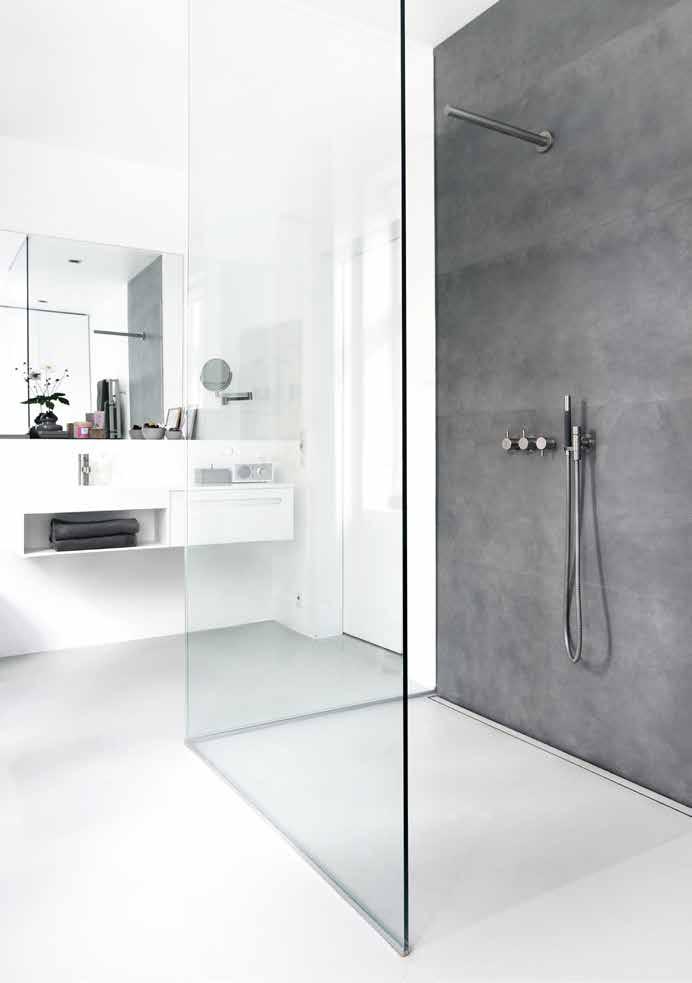

10 18 19 HighLine Panel z ramką Ściana prysznicowa GlassLine Transparent

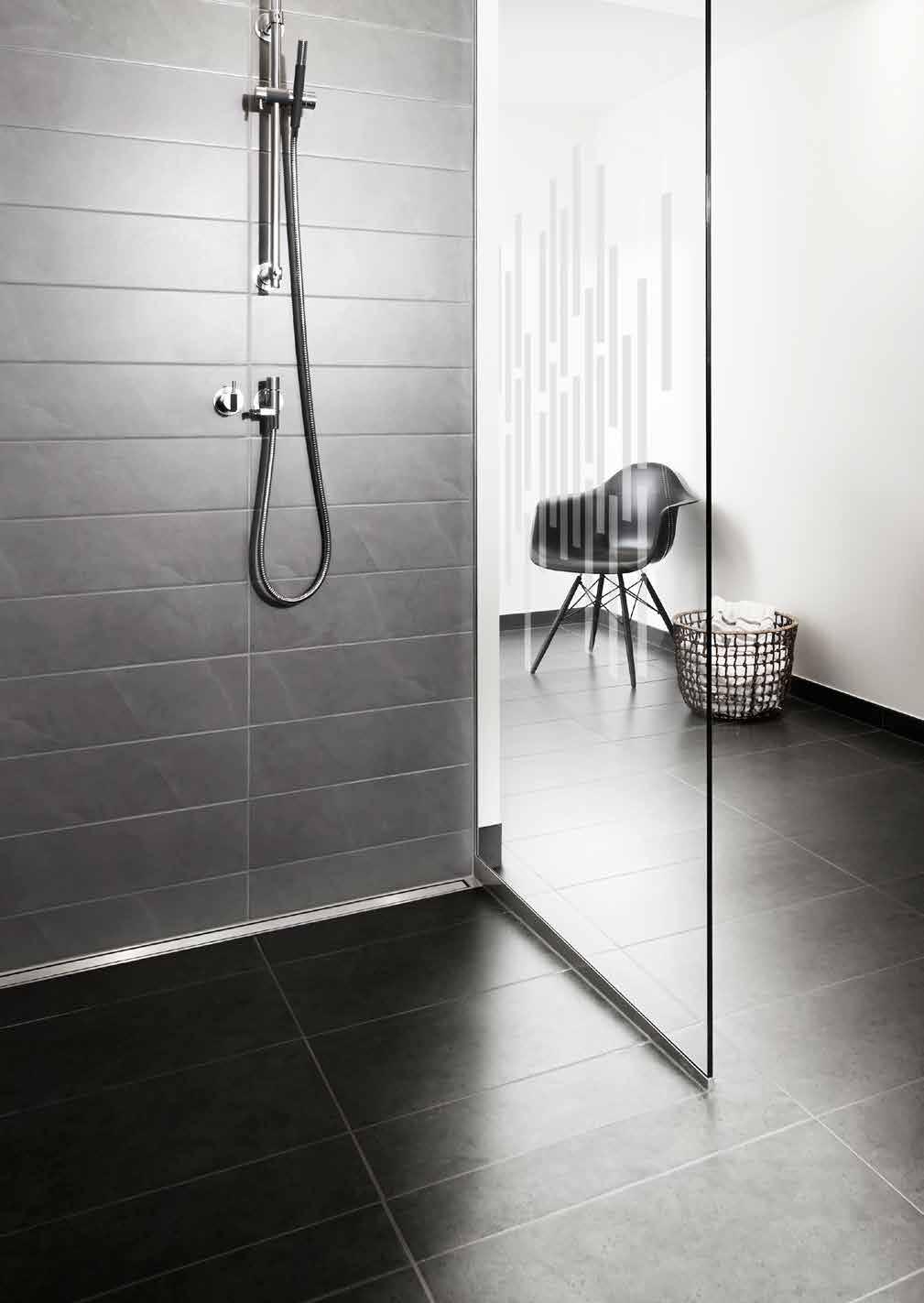

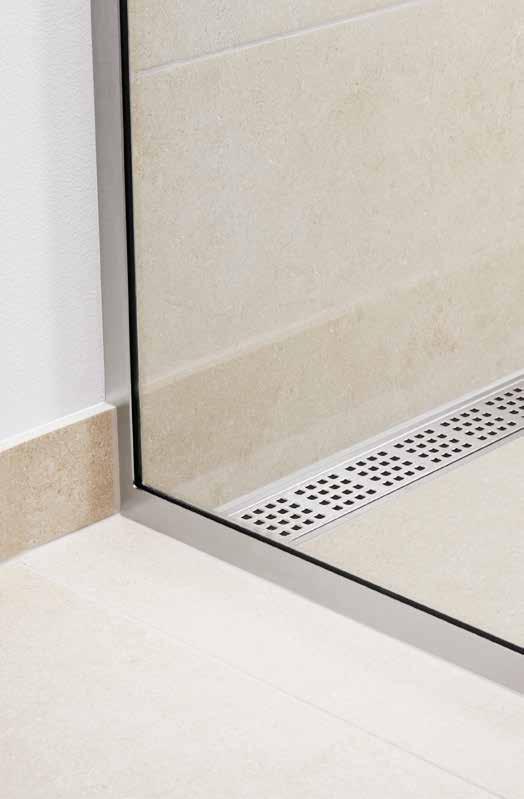

11 ClassicLine Column Ściana prysznicowa GlassLine Random 2. Ściana prysznicowa GlassLine Transparent GlassLine Szyna górna ze stali nierdzewnej Drzwi prysznicowe GlassLine 3. ClassicLine Square 4. HighLine Panel, GlassLine Brodzik prysznicowy Stripe 5. Brodziki prysznicowe GlassLine można też łączyć z odpływami HighLine Custom bez ramki. Efekty mówią same za siebie: ponadczasowe, dyskretne wzornictwo, przemyślane w najmniejszych szczegółach. 5

12 23 MODULE 1100 Module 1100 to uniwersalne rozwiązanie, które umożliwia produkcję odpływów podłogowych dostosowanych indywidualnie do każdej łazienki. Rozmiar pomieszczenia jest nieistotny zawsze można w nim zamontować idealnie dopasowany odpływ unidrain. To idealny system dla ośrodków wellness, klubów sportowych, szkół i hoteli, a także do luksusowych prywatnych łazienek. HighLine Panel z ramką Dostępne wersje rozwiązania Module 1100 odpowiadają wzorniczo gamom HighLine i Classic Line ClassicLine Column

13 24 25 Narożnik HighLine Panel z ramką Narożnik ClassicLine Classic ODPŁYW NAROŻNY Odpływ narożny to proste i dyskretne rozwiązanie do łazienek i innych pomieszczeń o ograniczonej powierzchni. To jeden z najmniejszych odpływów dostępnych na rynku: po zainstalowaniu zajmuje zaledwie 170 x 170 mm. Narożnik ClassicLine Column

14 26 DANE TECHNICZNE OPATENTOWANA TECHNOLOGIA 28 ZASADA MONTAŻU GLASSLINE 30 MODULE INFORMACJE KONSTRUKCYJNE 34 HighLine Panel z ramką, brodzik prysznicowy i ściana prysznicowa GlassLine Stripe

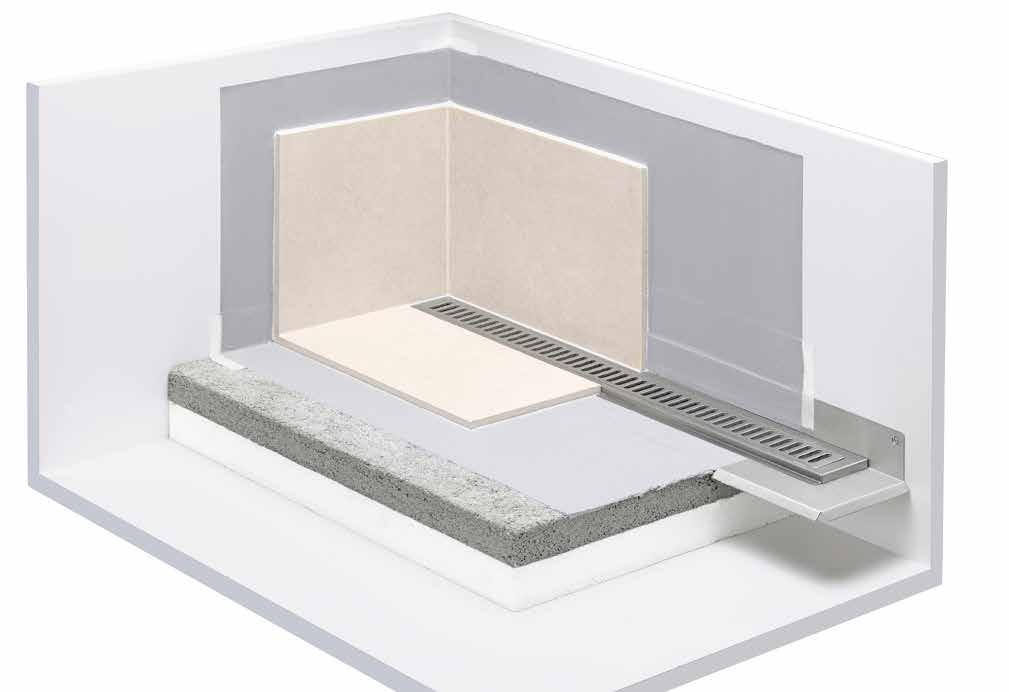

15 28 OPATENTOWANA TECHNOLOGIA 29 Folia na ścianę A: Ruszt lub panel B: Ramka C: Nasadka odpływu D: Korpus OPATENTOWANY KOŁNIERZ NAŚCIENNY A B A C Wzmocnienie B Kołnierz naścienny D D PROSTY MONTAŻ C Odpływ podłogowy unidrain to inteligentnie zaprojektowane, funkcjonalne rozwiązanie. System składa się z nasadki odpływu, korpusu, ramki oraz rusztu lub panelu i jest dostępny zarówno w wersji liniowej, jak i narożnikowej. INFORMACJE Wzmocnienie Folia podłogowa Kołnierz podłogowy - Górna, widoczna część odpływu dostępna jest w dwóch seriach wzorniczych: ClassicLine i HighLine. - Nasadka odpływu i korpus są takie same w obu seriach produktów. NIEZAWODNY EFEKT INSTALACJA W PODŁOŻU BETONOWYM System unidrain został przetestowany i zatwierdzony do montażu we wszystkich rodzajach podłóg łazienkowych od ciężkich konstrukcji betonowych po lekkie rozwiązania drewniane. Materiały i metody zabudowy w przypadku wszystkich konstrukcji muszą być dostosowane i zatwierdzone do użytku w pomieszczeniach o dużej wilgotności. Odpływ podłogowy unidrain jest umieszczony przy tylnej ścianie. Odpływ jest mocowany do ściany w taki sposób, że na pionowy kołnierz naścienny nakładana jest izolacyjna folia ścienna, a na poziomy kołnierz podłogowy folia podłogowa. Gwarantuje to całkowitą szczelność połączenia. Wyjątkowa konstrukcja unidrain została opatentowana w Europie ( ) i oczekuje na przyznanie patentu w kilku krajach na świecie. unidrain to zastrzeżony znak towarowy. VA 2.42/178972

16 30 ŚCIANY PRYSZNICOWE Ściana prysznicowa jest montowana na szynie w ścianie, więc można ją wymienić w przypadku uszkodzenia. 2. Ścianę prysznicową można montować zarówno przed ułożeniem płytek, jak i później. Wzmocnienie Folia na ścianę Wzmocnienie Profil ścienny Moduł nieruchomy Wzmocnienie Folia podłogowa Moduł nieruchomy Wzmocnienie KORZYŚCI TECHNICZNE UŁATWIAJĄCE CODZIENNE UŻYTKOWANIE: - Ściana prysznicowa jest montowana tak, że śruby i elementy mocujące są niewidoczne. - Ściana prysznicowa jest solidnie przymocowana do ściany i podłogi, co eliminuje ryzyko poluzowania z biegiem czasu. - Oszczędność czasu poświęcanego na czyszczenie i konserwację. - Możliwość idealnie równego połączenia obszaru prysznica i podłogi wokół niego. - Właściwy kąt nachylenia podłogi gwarantuje, że woda nie wydostaje się poza kabinę prysznicową. - Brak obaw dotyczących nieszczelności lub rozprzestrzeniania się wilgoci. ZASADA INSTALACJI Moduł nieruchomy/elastyczny jest dołączony do ściany i solidnie wbudowany w podłogę. Posadzka wylewana jest tak, aby kąt nachylenia podłogi za ścianą prysznicową wynosił 2%. Na zewnątrz ściany podłoga jest pozioma. Dzięki temu proces wylewania posadzki jest jeszcze prostszy i zmniejsza ryzyko nierówności lub odwrócenia spadku. Profil ścienny jest mocowany do ściany tylnej, a ściana prysznicowa jest mocowana do profilu oraz umieszczana w szynie modułu nieruchomego/elastycznego. Kołnierze podłogowe i naścienne zapewniają 100% szczelność, a płytki w elegancki sposób ukrywają solidną instalację znajdującą się pod nimi. Ściana prysznicowa jest teraz solidnie przymocowana do ściany i podłogi, co eliminuje ryzyko poluzowania z biegiem czasu.

17 32 MODULE 1100 A: Ruszt lub panel B: Ramka C: Elastyczna ramka D: Nasadka odpływu E: Korpus A C B D E Spawane w jeden element przed dostawą! 2 moduły bez elastycznych ramek Modułowy liniowy system odpływowy o długości dwukrotnie większej niż model standardowy bez rozszerzenia za pomocą elastycznych ramek. 2 moduły z elastycznymi ramkami Jeśli modułowy odpływ liniowy ma nietypowe wymiary, dodatkową przestrzeń można wypełnić symetrycznie umieszczanymi elastycznymi ramkami. 1 moduł z elastycznymi ramkami Zachowanie pionowych kołnierzy końcowych nawet w przypadku nietypowych wymiarów. Dodatkową przestrzeń można po bokach wypełnić elastycznymi ramkami. 2 moduły z elastyczną ramką kątową Modułowy odpływ liniowy z narożnikami, dzięki czemu można zamontować prysznice na kilku ścianach. Module 1100 to modułowy, liniowy system odpływowy produkowany na wymiar podany przez klienta. Modułowe odpływy liniowe mogą mieć wiele metrów długości, są zatem idealnym rozwiązaniem w instytucjach, przebieralniach i dużych łazienkach. Korpusy, ramki i ruszty są wybierane z oferty standardowej. Oznacza to, że ramki i ruszty można umieścić tak, aby ściśle przylegały do siebie, co ułatwia ich konserwację. Odpowiednia liczba użytych korpusów zapewnia jak największą pojemność przy jak najmniejszej wysokości konstrukcji.

18 34 INFORMACJE KONSTRUKCYJNE CLASSIC COLUMN INCA SQUARE STRIPE ANNIVERSARIO 80 COLUMN CLASSIC 300, 700, 800, 900, 1000, STRIPE CLASSICLINE Opis: Ruszt jest umieszczany we wpuszczanej podporze wewnątrz ramki (użycie ramki jest konieczne) Materiały: Lita stal nierdzewna 3 mm (AISI 304) GLASSLINE BRODZIK PRYSZNICOWY Opis: Brodzik prysznicowy instaluje się zamiast płytek podłogowych w kabinie prysznicowej Materiały: Brodzik prysznicowy jest wykonany z połączenia szkła, stali nierdzewnej i ozdobnej części antypoślizgowej na górze BEZ RAMKI Z RAMKĄ CUSTOM CUSTOM BEZ RAMKI Z RAMKĄ CASSETTE CASSETTE PANEL PANEL TRANSPARENT COLUMN STRIPE RANDOM , 700, 800, 900, 1000, HIGHLINE Opis: Ramka jest opcjonalna, ale została zaprojektowana tak, aby podkreślić luksusowe wzornictwo Materiały: Lita stal nierdzewna 3 mm (AISI 304), szkło mrożone GLASSLINE ŚCIANY PRYSZNICOWE Opis: Dekoracyjny nadruk naniesiony na zewnętrzną powierzchnię ściany prysznicowej Materiały: Stal nierdzewna (AISI 304), szkło bezpieczne 10 mm

19 unidrain nie ponosi odpowiedzialności za błędy w druku. 37 PL Unidrain A/S Farum Gydevej 71 DK-3520 Farum t info@unidrain.pl
