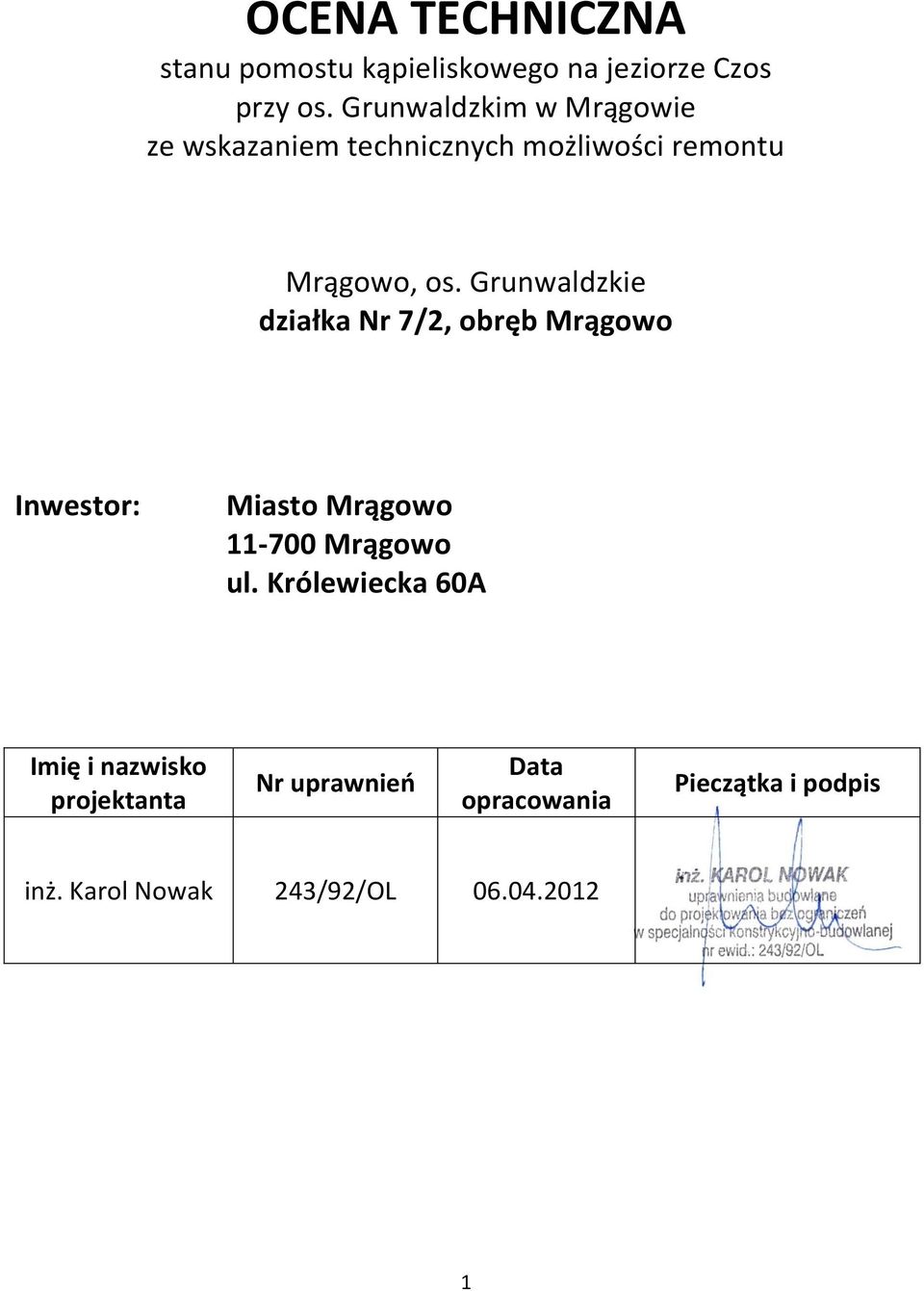

1 OCENA TECHNICZNA stanu pomostu kąpieliskowego na jeziorze Czos przy os. Grunwaldzkim w Mrągowie ze wskazaniem technicznych możliwości remontu Mrągowo, os. Grunwaldzkie działka Nr 7/2, obręb Mrągowo Inwestor: Miasto Mrągowo Mrągowo ul. Królewiecka 60A Imię i nazwisko projektanta Nr uprawnień Data opracowania Pieczątka i podpis inż. Karol Nowak 243/92/OL

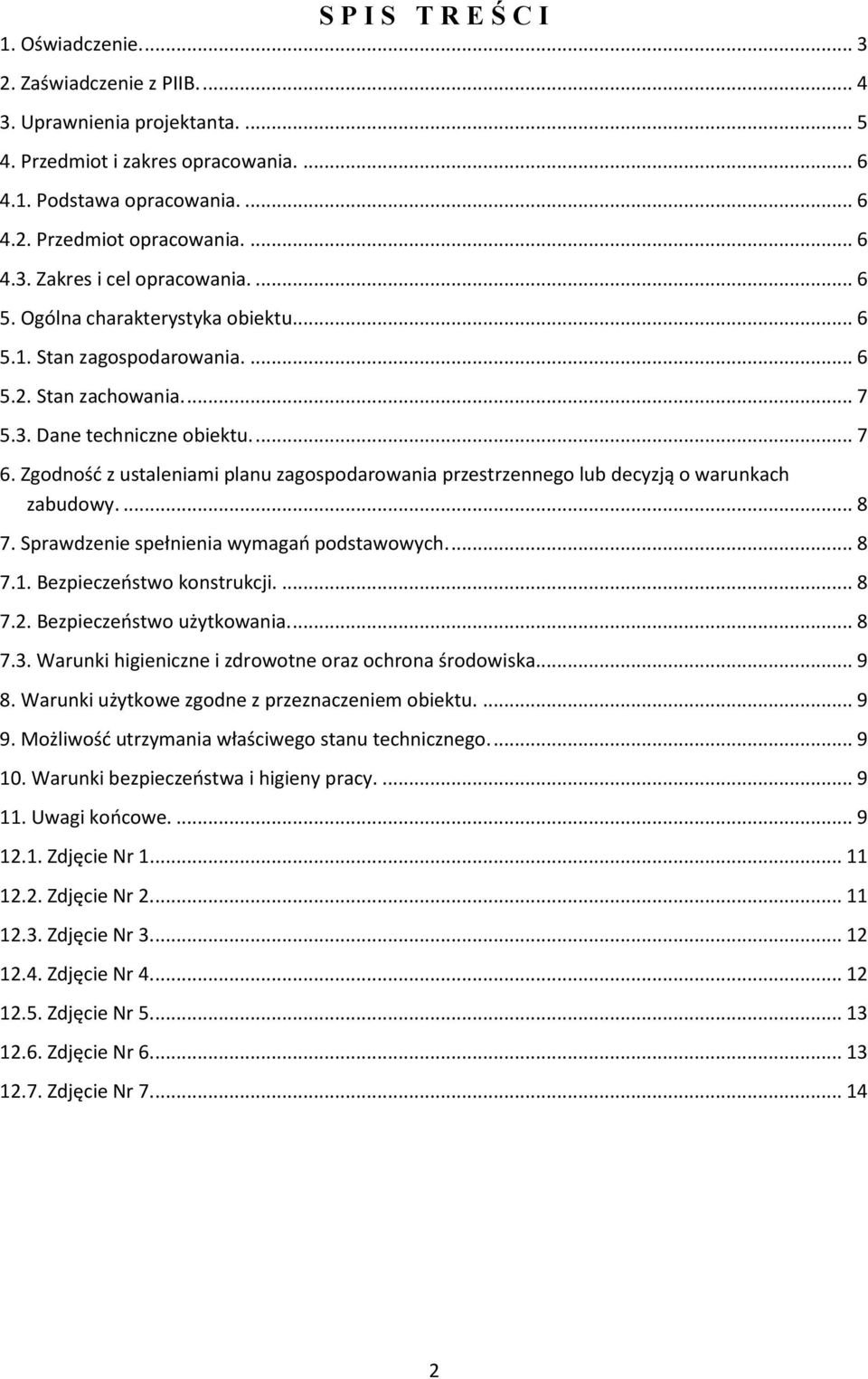

2 S P I S T R E Ś C I 1. Oświadczenie Zaświadczenie z PIIB Uprawnienia projektanta Przedmiot i zakres opracowania Podstawa opracowania Przedmiot opracowania Zakres i cel opracowania Ogólna charakterystyka obiektu Stan zagospodarowania Stan zachowania Dane techniczne obiektu Zgodność z ustaleniami planu zagospodarowania przestrzennego lub decyzją o warunkach zabudowy Sprawdzenie spełnienia wymagań podstawowych Bezpieczeństwo konstrukcji Bezpieczeństwo użytkowania Warunki higieniczne i zdrowotne oraz ochrona środowiska Warunki użytkowe zgodne z przeznaczeniem obiektu Możliwość utrzymania właściwego stanu technicznego Warunki bezpieczeństwa i higieny pracy Uwagi końcowe Zdjęcie Nr Zdjęcie Nr Zdjęcie Nr Zdjęcie Nr Zdjęcie Nr Zdjęcie Nr Zdjęcie Nr

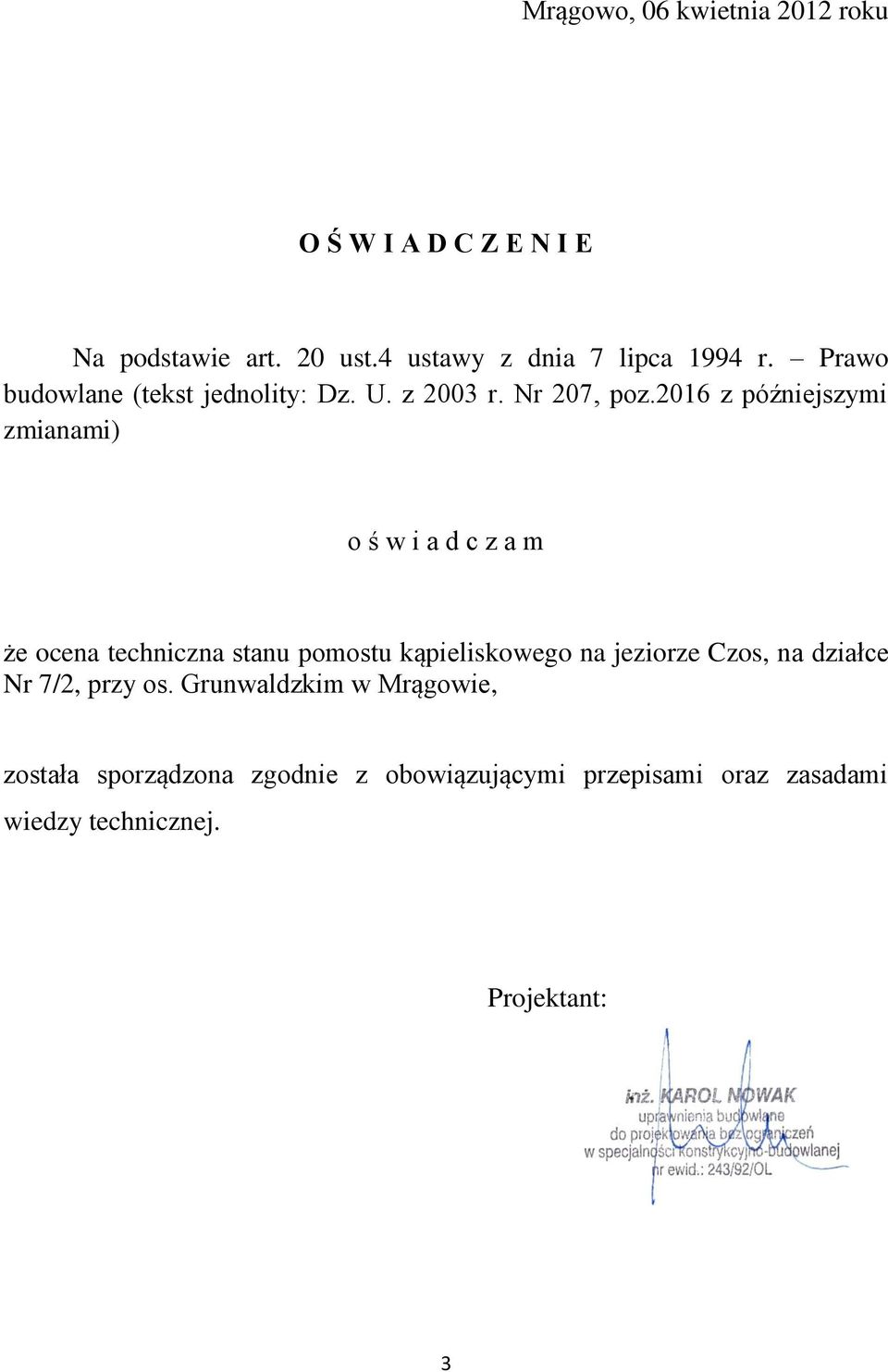

3 1. Oświadczenie. Mrągowo, 06 kwietnia 2012 roku O Ś W I A D C Z E N I E Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: Dz. U. z 2003 r. Nr 207, poz.2016 z późniejszymi zmianami) o ś w i a d c z a m że ocena techniczna stanu pomostu kąpieliskowego na jeziorze Czos, na działce Nr 7/2, przy os. Grunwaldzkim w Mrągowie, została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: 3

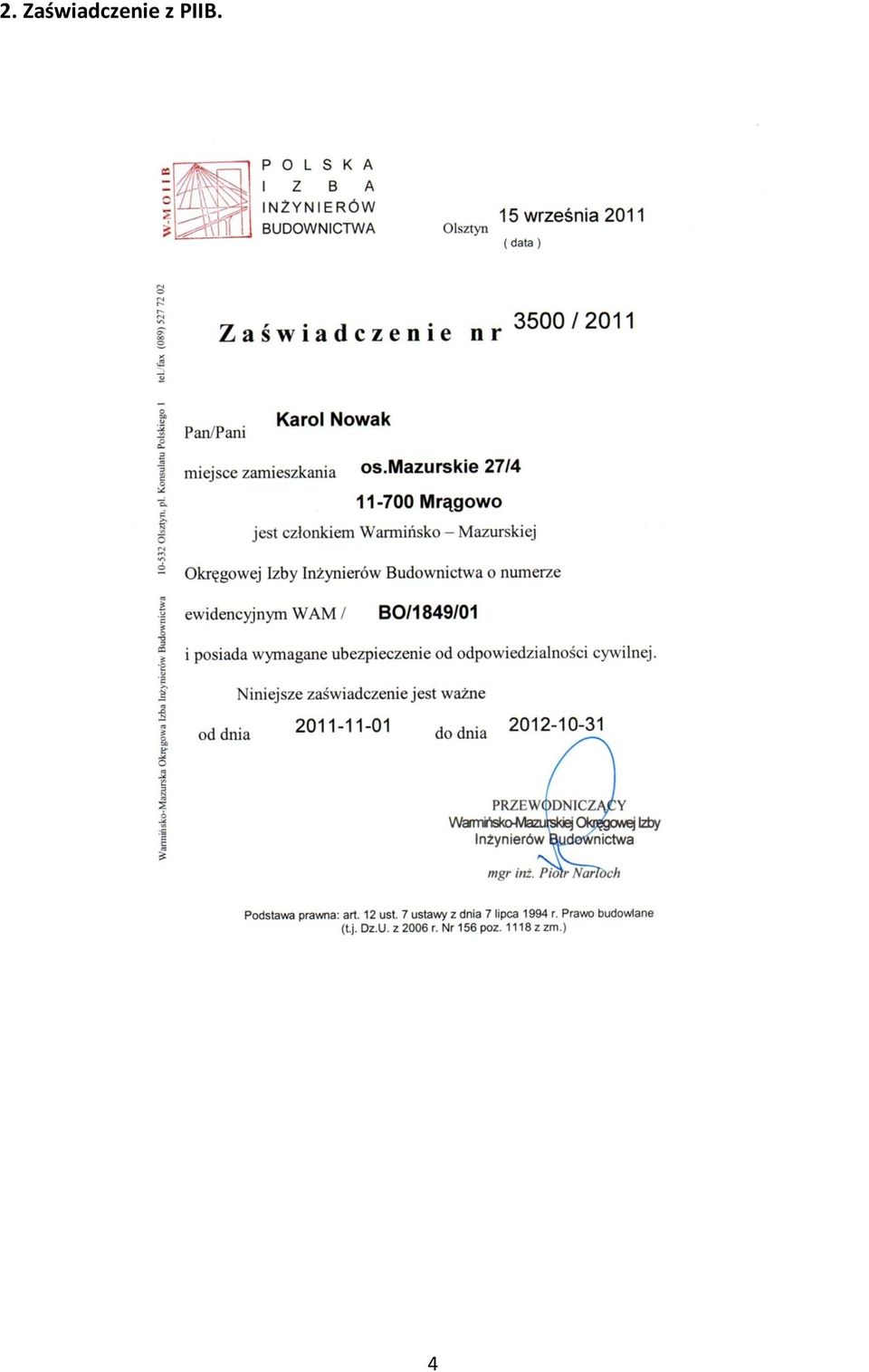

4 2. Zaświadczenie z PIIB. 4

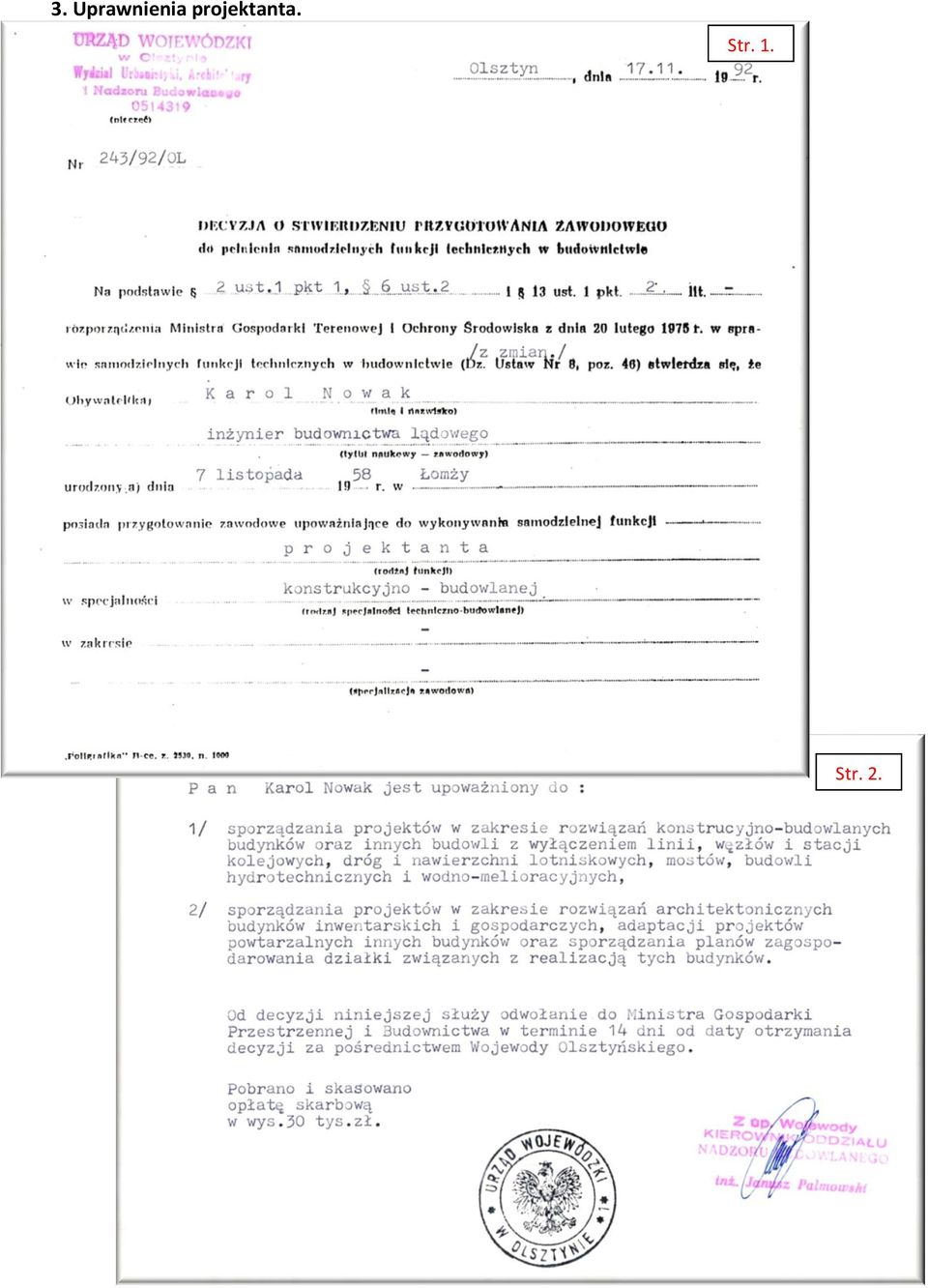

5 3. Uprawnienia projektanta. Str. 1. Str. 2. 5

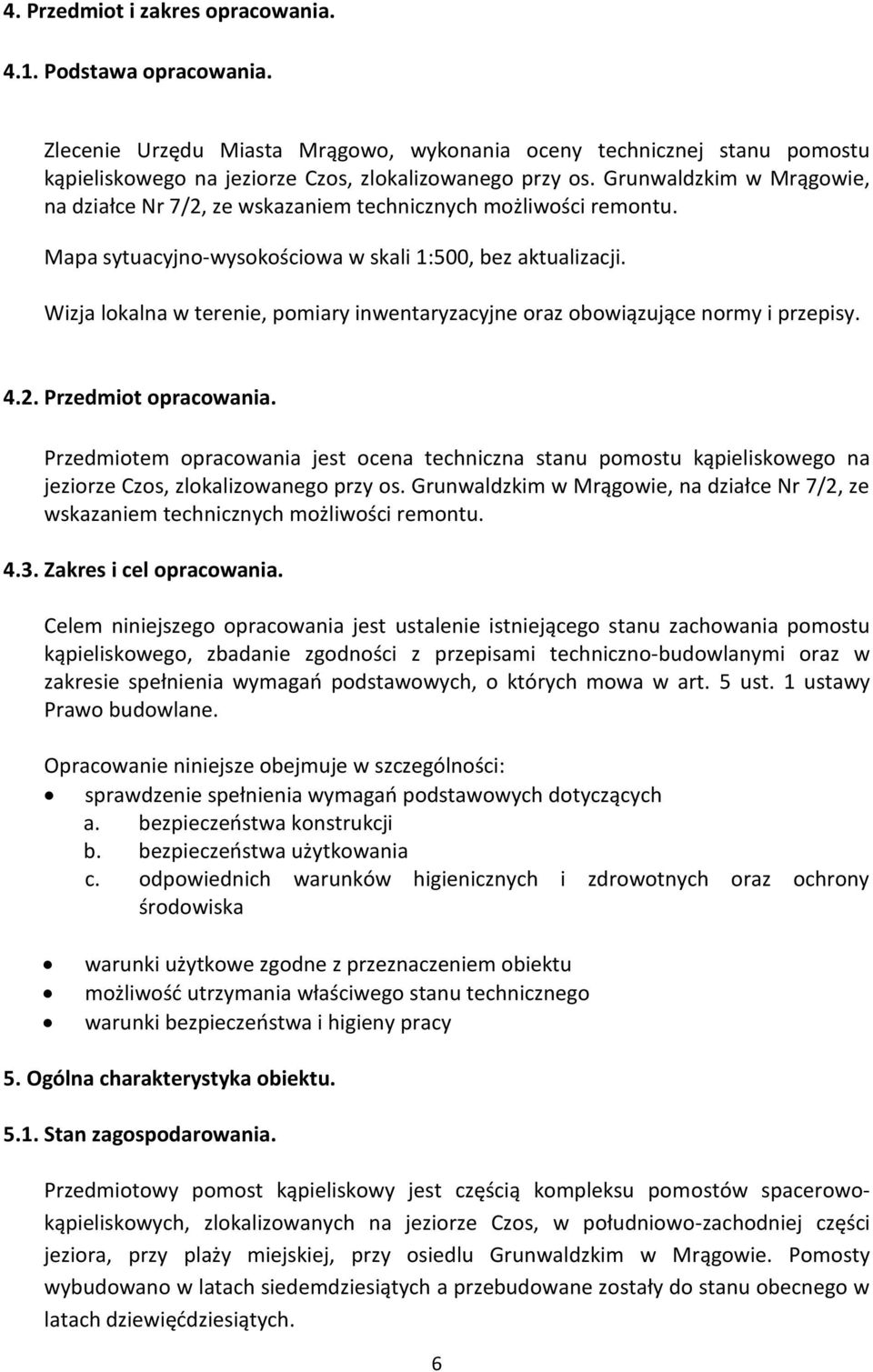

6 4. Przedmiot i zakres opracowania Podstawa opracowania. Zlecenie Urzędu Miasta Mrągowo, wykonania oceny technicznej stanu pomostu kąpieliskowego na jeziorze Czos, zlokalizowanego przy os. Grunwaldzkim w Mrągowie, na działce Nr 7/2, ze wskazaniem technicznych możliwości remontu. Mapa sytuacyjno-wysokościowa w skali 1:500, bez aktualizacji. Wizja lokalna w terenie, pomiary inwentaryzacyjne oraz obowiązujące normy i przepisy Przedmiot opracowania. Przedmiotem opracowania jest ocena techniczna stanu pomostu kąpieliskowego na jeziorze Czos, zlokalizowanego przy os. Grunwaldzkim w Mrągowie, na działce Nr 7/2, ze wskazaniem technicznych możliwości remontu Zakres i cel opracowania. Celem niniejszego opracowania jest ustalenie istniejącego stanu zachowania pomostu kąpieliskowego, zbadanie zgodności z przepisami techniczno-budowlanymi oraz w zakresie spełnienia wymagań podstawowych, o których mowa w art. 5 ust. 1 ustawy Prawo budowlane. Opracowanie niniejsze obejmuje w szczególności: sprawdzenie spełnienia wymagań podstawowych dotyczących a. bezpieczeństwa konstrukcji b. bezpieczeństwa użytkowania c. odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska warunki użytkowe zgodne z przeznaczeniem obiektu możliwość utrzymania właściwego stanu technicznego warunki bezpieczeństwa i higieny pracy 5. Ogólna charakterystyka obiektu Stan zagospodarowania. Przedmiotowy pomost kąpieliskowy jest częścią kompleksu pomostów spacerowokąpieliskowych, zlokalizowanych na jeziorze Czos, w południowo-zachodniej części jeziora, przy plaży miejskiej, przy osiedlu Grunwaldzkim w Mrągowie. Pomosty wybudowano w latach siedemdziesiątych a przebudowane zostały do stanu obecnego w latach dziewięćdziesiątych. 6

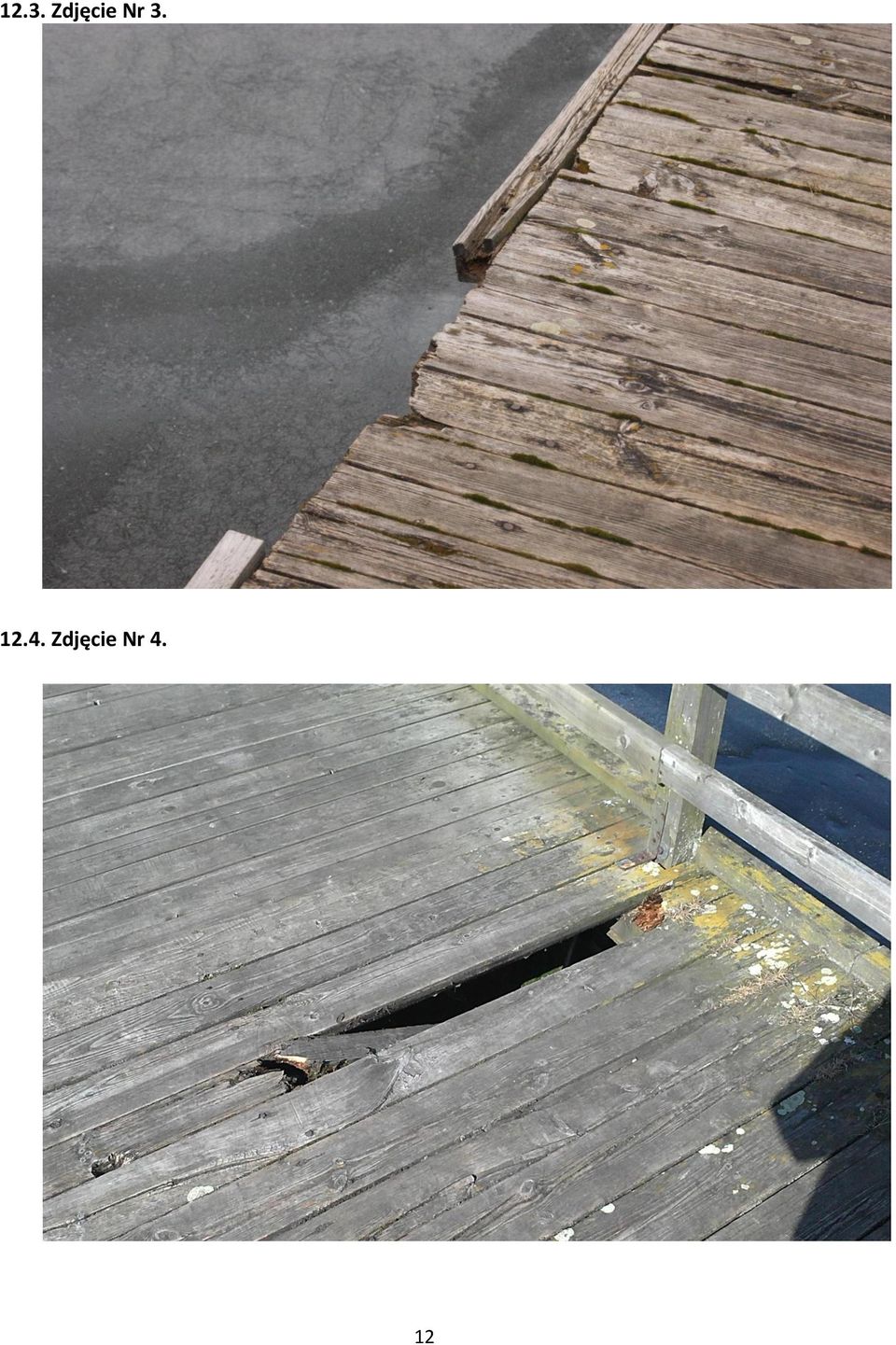

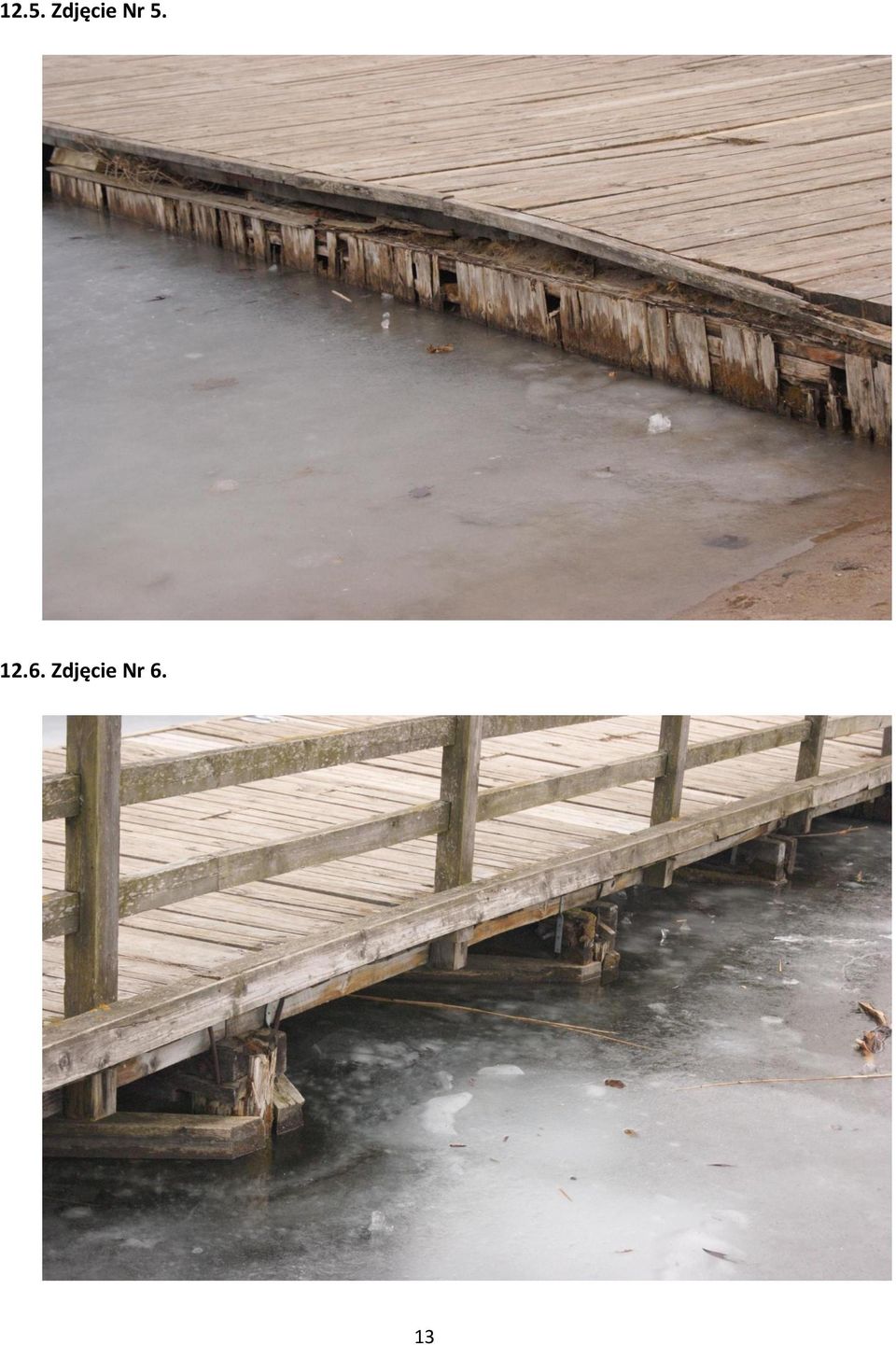

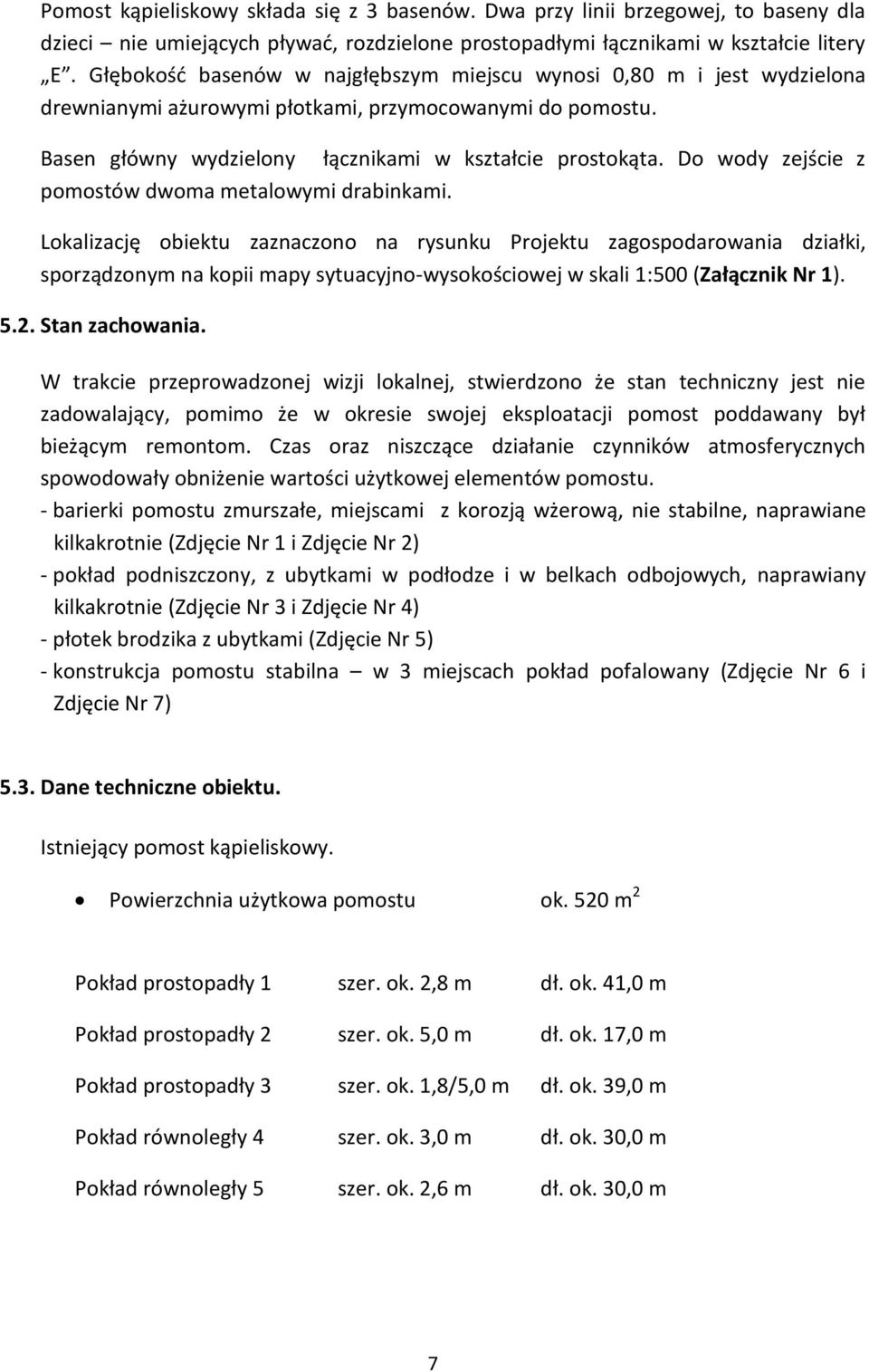

7 Pomost kąpieliskowy składa się z 3 basenów. Dwa przy linii brzegowej, to baseny dla dzieci nie umiejących pływać, rozdzielone prostopadłymi łącznikami w kształcie litery E. Głębokość basenów w najgłębszym miejscu wynosi 0,80 m i jest wydzielona drewnianymi ażurowymi płotkami, przymocowanymi do pomostu. Basen główny wydzielony łącznikami w kształcie prostokąta. Do wody zejście z pomostów dwoma metalowymi drabinkami. Lokalizację obiektu zaznaczono na rysunku Projektu zagospodarowania działki, sporządzonym na kopii mapy sytuacyjno-wysokościowej w skali 1:500 (Załącznik Nr 1) Stan zachowania. W trakcie przeprowadzonej wizji lokalnej, stwierdzono że stan techniczny jest nie zadowalający, pomimo że w okresie swojej eksploatacji pomost poddawany był bieżącym remontom. Czas oraz niszczące działanie czynników atmosferycznych spowodowały obniżenie wartości użytkowej elementów pomostu. - barierki pomostu zmurszałe, miejscami z korozją wżerową, nie stabilne, naprawiane kilkakrotnie (Zdjęcie Nr 1 i Zdjęcie Nr 2) - pokład podniszczony, z ubytkami w podłodze i w belkach odbojowych, naprawiany kilkakrotnie (Zdjęcie Nr 3 i Zdjęcie Nr 4) - płotek brodzika z ubytkami (Zdjęcie Nr 5) - konstrukcja pomostu stabilna w 3 miejscach pokład pofalowany (Zdjęcie Nr 6 i Zdjęcie Nr 7) 5.3. Dane techniczne obiektu. Istniejący pomost kąpieliskowy. Powierzchnia użytkowa pomostu ok. 520 m 2 Pokład prostopadły 1 szer. ok. 2,8 m dł. ok. 41,0 m Pokład prostopadły 2 szer. ok. 5,0 m dł. ok. 17,0 m Pokład prostopadły 3 szer. ok. 1,8/5,0 m dł. ok. 39,0 m Pokład równoległy 4 szer. ok. 3,0 m dł. ok. 30,0 m Pokład równoległy 5 szer. ok. 2,6 m dł. ok. 30,0 m 7

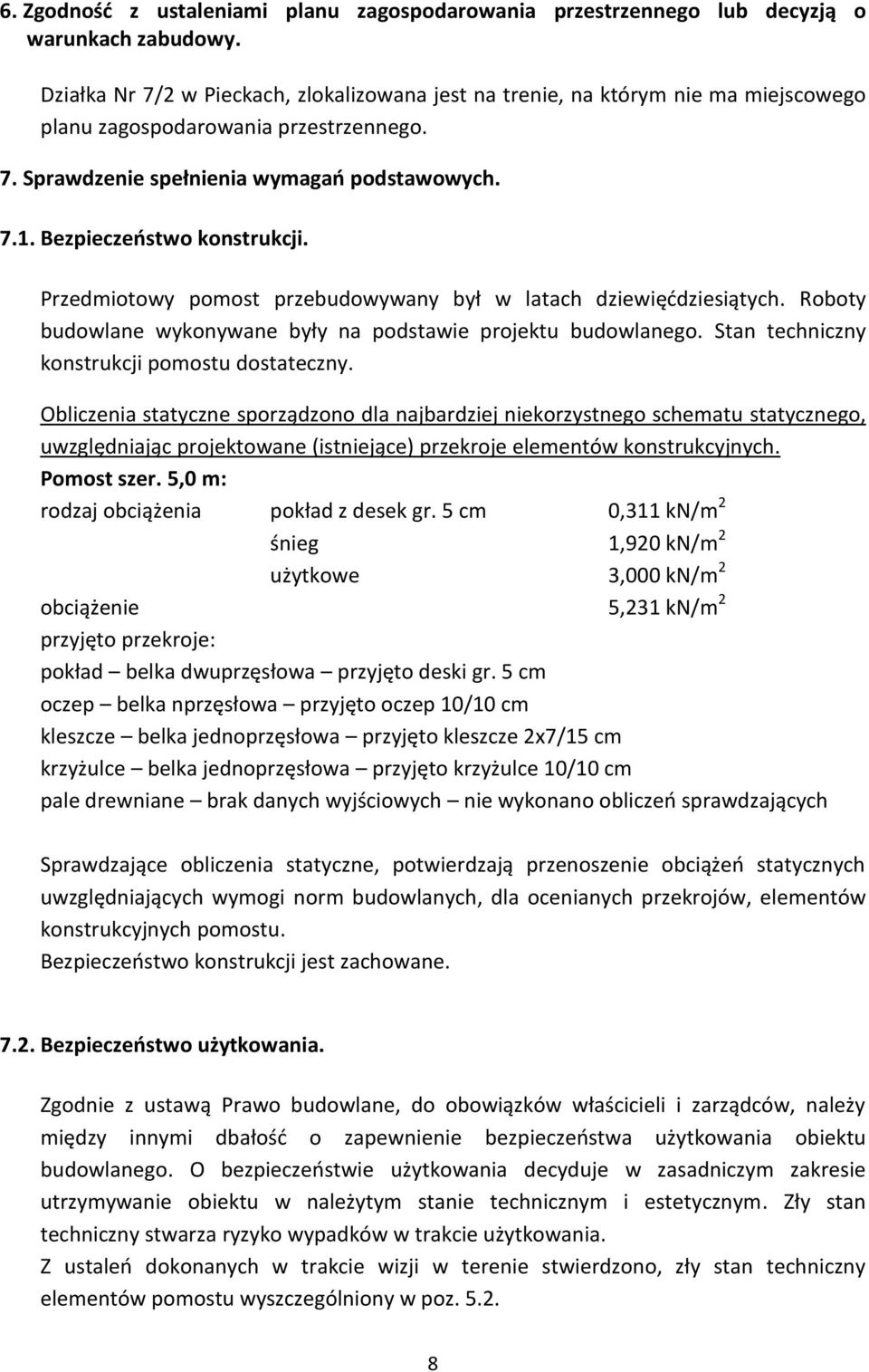

8 6. Zgodność z ustaleniami planu zagospodarowania przestrzennego lub decyzją o warunkach zabudowy. Działka Nr 7/2 w Pieckach, zlokalizowana jest na trenie, na którym nie ma miejscowego planu zagospodarowania przestrzennego. 7. Sprawdzenie spełnienia wymagań podstawowych Bezpieczeństwo konstrukcji. Przedmiotowy pomost przebudowywany był w latach dziewięćdziesiątych. Roboty budowlane wykonywane były na podstawie projektu budowlanego. Stan techniczny konstrukcji pomostu dostateczny. Obliczenia statyczne sporządzono dla najbardziej niekorzystnego schematu statycznego, uwzględniając projektowane (istniejące) przekroje elementów konstrukcyjnych. Pomost szer. 5,0 m: rodzaj obciążenia pokład z desek gr. 5 cm 0,311 kn/m 2 śnieg 1,920 kn/m 2 użytkowe 3,000 kn/m 2 obciążenie 5,231 kn/m 2 przyjęto przekroje: pokład belka dwuprzęsłowa przyjęto deski gr. 5 cm oczep belka nprzęsłowa przyjęto oczep 10/10 cm kleszcze belka jednoprzęsłowa przyjęto kleszcze 2x7/15 cm krzyżulce belka jednoprzęsłowa przyjęto krzyżulce 10/10 cm pale drewniane brak danych wyjściowych nie wykonano obliczeń sprawdzających Sprawdzające obliczenia statyczne, potwierdzają przenoszenie obciążeń statycznych uwzględniających wymogi norm budowlanych, dla ocenianych przekrojów, elementów konstrukcyjnych pomostu. Bezpieczeństwo konstrukcji jest zachowane Bezpieczeństwo użytkowania. Zgodnie z ustawą Prawo budowlane, do obowiązków właścicieli i zarządców, należy między innymi dbałość o zapewnienie bezpieczeństwa użytkowania obiektu budowlanego. O bezpieczeństwie użytkowania decyduje w zasadniczym zakresie utrzymywanie obiektu w należytym stanie technicznym i estetycznym. Zły stan techniczny stwarza ryzyko wypadków w trakcie użytkowania. Z ustaleń dokonanych w trakcie wizji w terenie stwierdzono, zły stan techniczny elementów pomostu wyszczególniony w poz

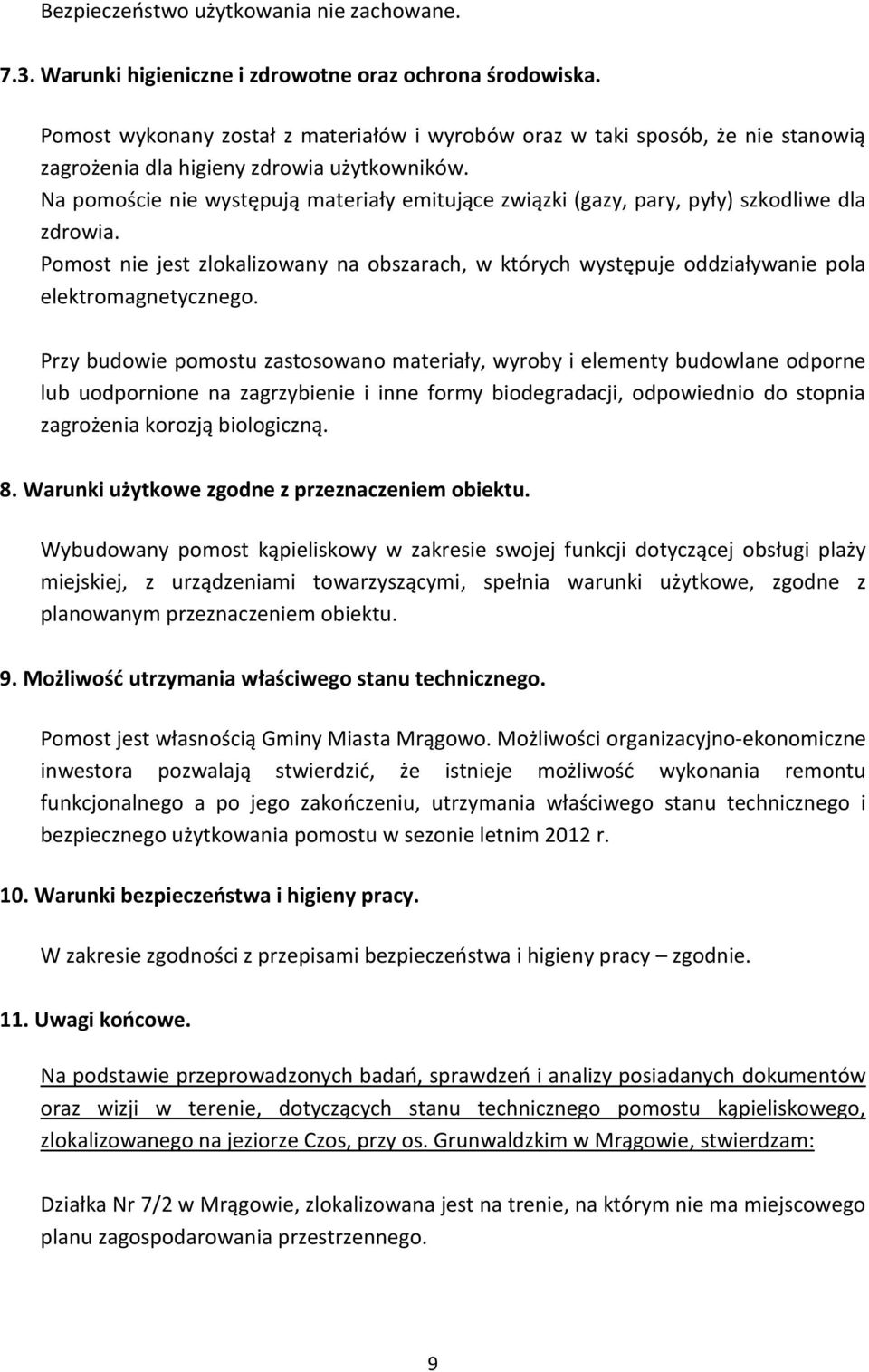

9 Bezpieczeństwo użytkowania nie zachowane Warunki higieniczne i zdrowotne oraz ochrona środowiska. Pomost wykonany został z materiałów i wyrobów oraz w taki sposób, że nie stanowią zagrożenia dla higieny zdrowia użytkowników. Na pomoście nie występują materiały emitujące związki (gazy, pary, pyły) szkodliwe dla zdrowia. Pomost nie jest zlokalizowany na obszarach, w których występuje oddziaływanie pola elektromagnetycznego. Przy budowie pomostu zastosowano materiały, wyroby i elementy budowlane odporne lub uodpornione na zagrzybienie i inne formy biodegradacji, odpowiednio do stopnia zagrożenia korozją biologiczną. 8. Warunki użytkowe zgodne z przeznaczeniem obiektu. Wybudowany pomost kąpieliskowy w zakresie swojej funkcji dotyczącej obsługi plaży miejskiej, z urządzeniami towarzyszącymi, spełnia warunki użytkowe, zgodne z planowanym przeznaczeniem obiektu. 9. Możliwość utrzymania właściwego stanu technicznego. Pomost jest własnością Gminy Miasta Mrągowo. Możliwości organizacyjno-ekonomiczne inwestora pozwalają stwierdzić, że istnieje możliwość wykonania remontu funkcjonalnego a po jego zakończeniu, utrzymania właściwego stanu technicznego i bezpiecznego użytkowania pomostu w sezonie letnim 2012 r. 10. Warunki bezpieczeństwa i higieny pracy. W zakresie zgodności z przepisami bezpieczeństwa i higieny pracy zgodnie. 11. Uwagi końcowe. Na podstawie przeprowadzonych badań, sprawdzeń i analizy posiadanych dokumentów oraz wizji w terenie, dotyczących stanu technicznego pomostu kąpieliskowego, zlokalizowanego na jeziorze Czos, przy os. Grunwaldzkim w Mrągowie, stwierdzam: Działka Nr 7/2 w Mrągowie, zlokalizowana jest na trenie, na którym nie ma miejscowego planu zagospodarowania przestrzennego. 9

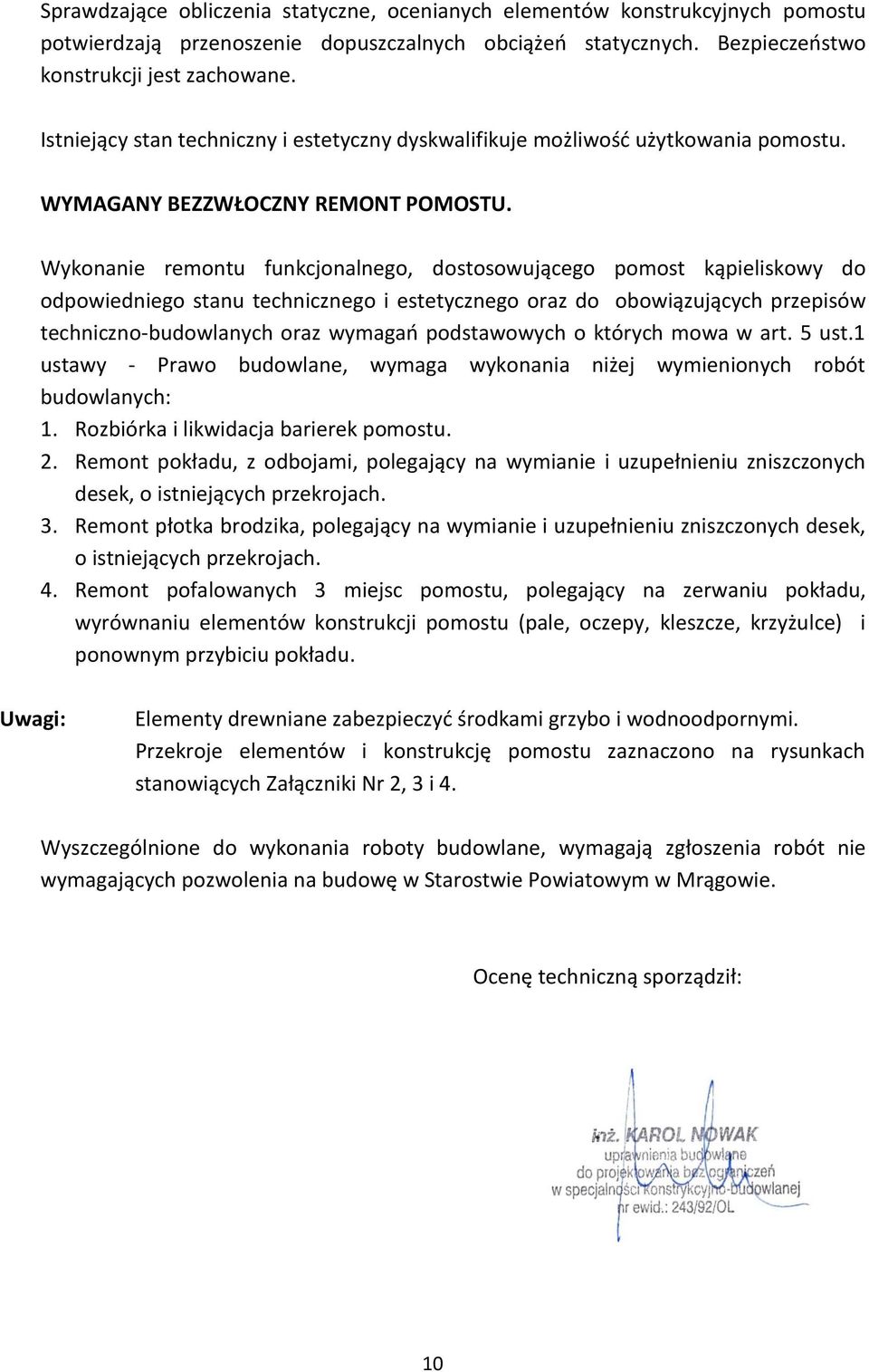

10 Sprawdzające obliczenia statyczne, ocenianych elementów konstrukcyjnych pomostu potwierdzają przenoszenie dopuszczalnych obciążeń statycznych. Bezpieczeństwo konstrukcji jest zachowane. Istniejący stan techniczny i estetyczny dyskwalifikuje możliwość użytkowania pomostu. WYMAGANY BEZZWŁOCZNY REMONT POMOSTU. Wykonanie remontu funkcjonalnego, dostosowującego pomost kąpieliskowy do odpowiedniego stanu technicznego i estetycznego oraz do obowiązujących przepisów techniczno-budowlanych oraz wymagań podstawowych o których mowa w art. 5 ust.1 ustawy - Prawo budowlane, wymaga wykonania niżej wymienionych robót budowlanych: 1. Rozbiórka i likwidacja barierek pomostu. 2. Remont pokładu, z odbojami, polegający na wymianie i uzupełnieniu zniszczonych desek, o istniejących przekrojach. 3. Remont płotka brodzika, polegający na wymianie i uzupełnieniu zniszczonych desek, o istniejących przekrojach. 4. Remont pofalowanych 3 miejsc pomostu, polegający na zerwaniu pokładu, wyrównaniu elementów konstrukcji pomostu (pale, oczepy, kleszcze, krzyżulce) i ponownym przybiciu pokładu. Uwagi: Elementy drewniane zabezpieczyć środkami grzybo i wodnoodpornymi. Przekroje elementów i konstrukcję pomostu zaznaczono na rysunkach stanowiących Załączniki Nr 2, 3 i 4. Wyszczególnione do wykonania roboty budowlane, wymagają zgłoszenia robót nie wymagających pozwolenia na budowę w Starostwie Powiatowym w Mrągowie. Ocenę techniczną sporządził: 10

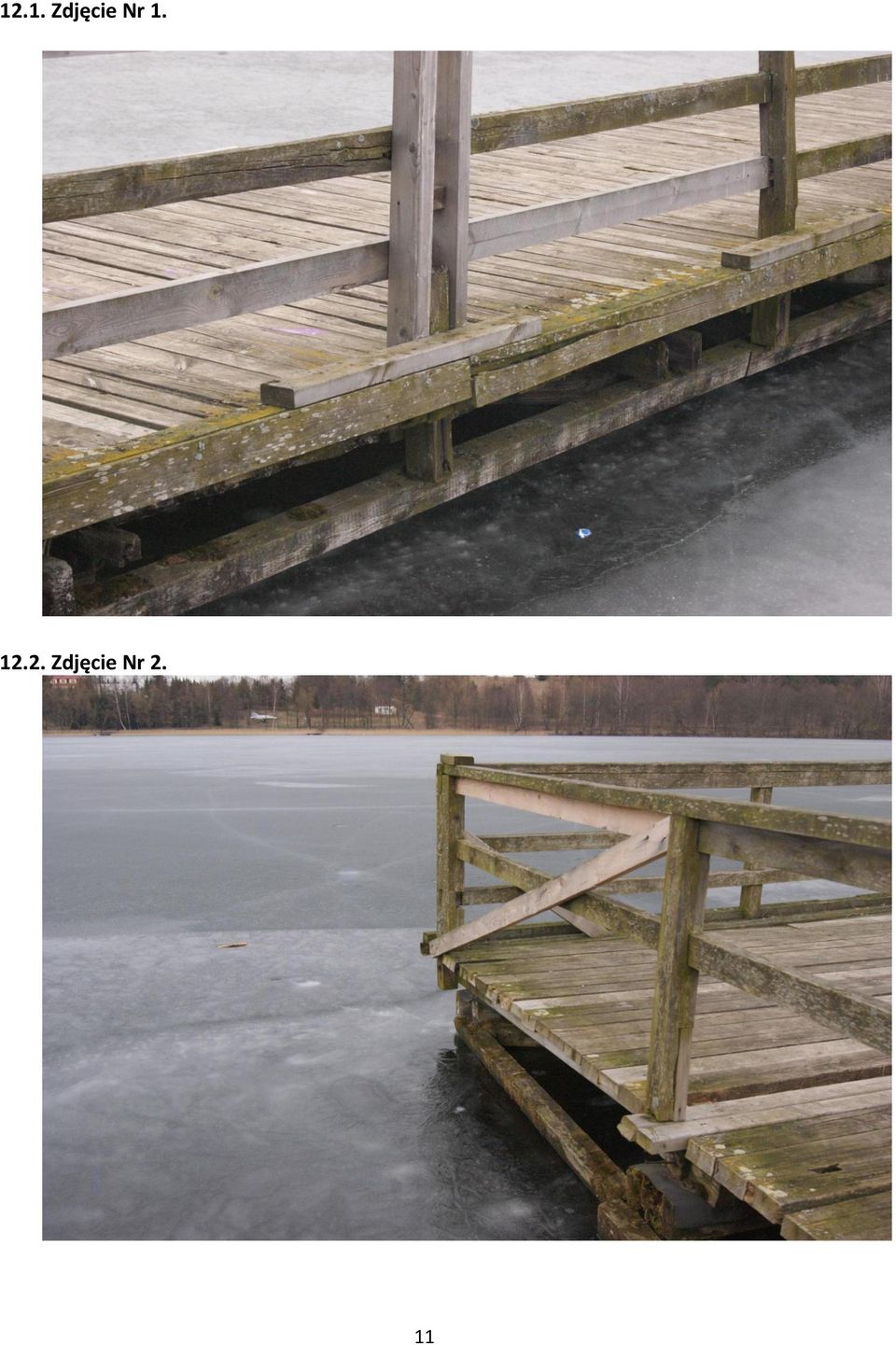

11 12.1. Zdjęcie Nr Zdjęcie Nr 2. 11

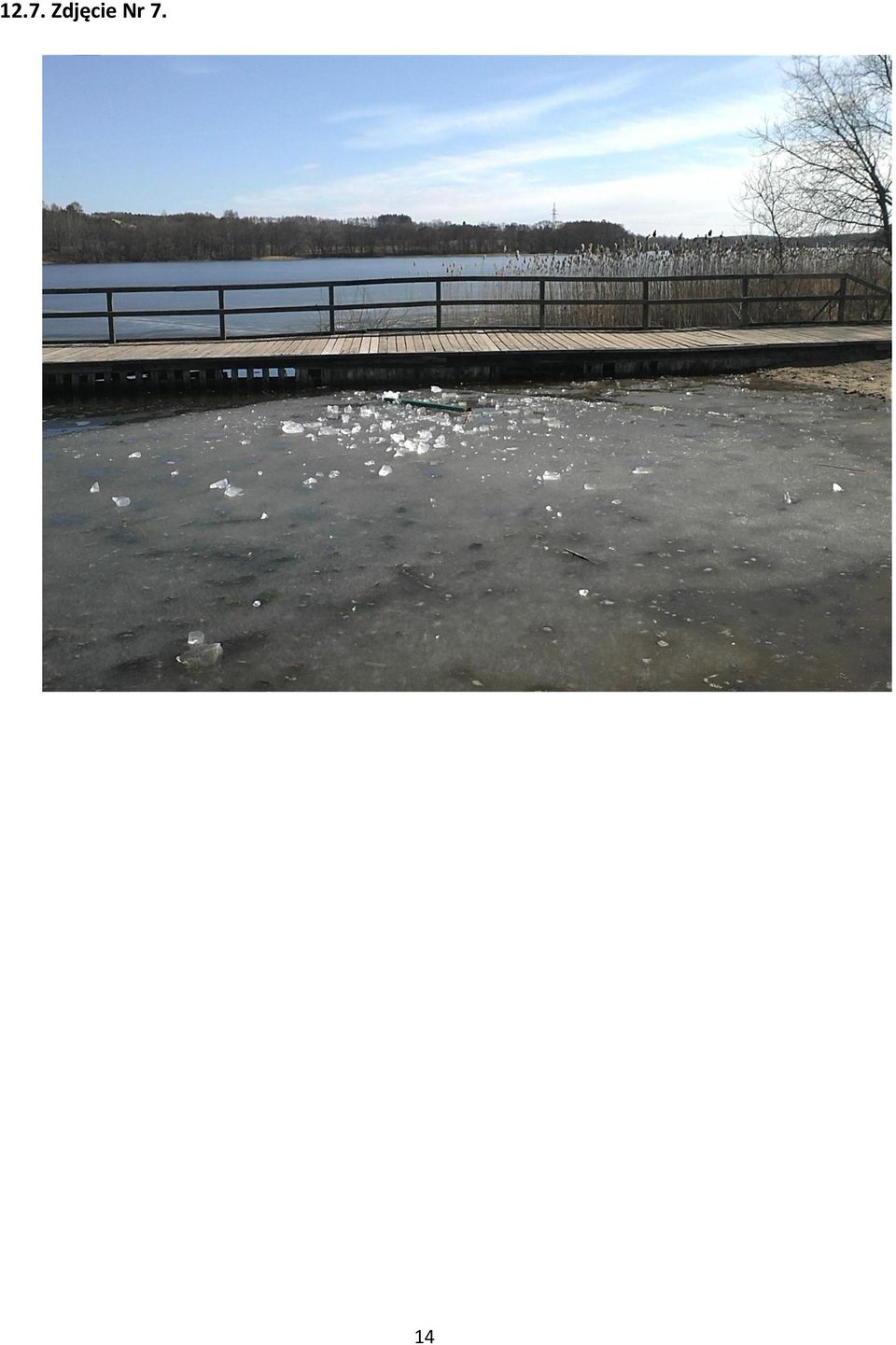

14 12.7. Zdjęcie Nr 7. 14
