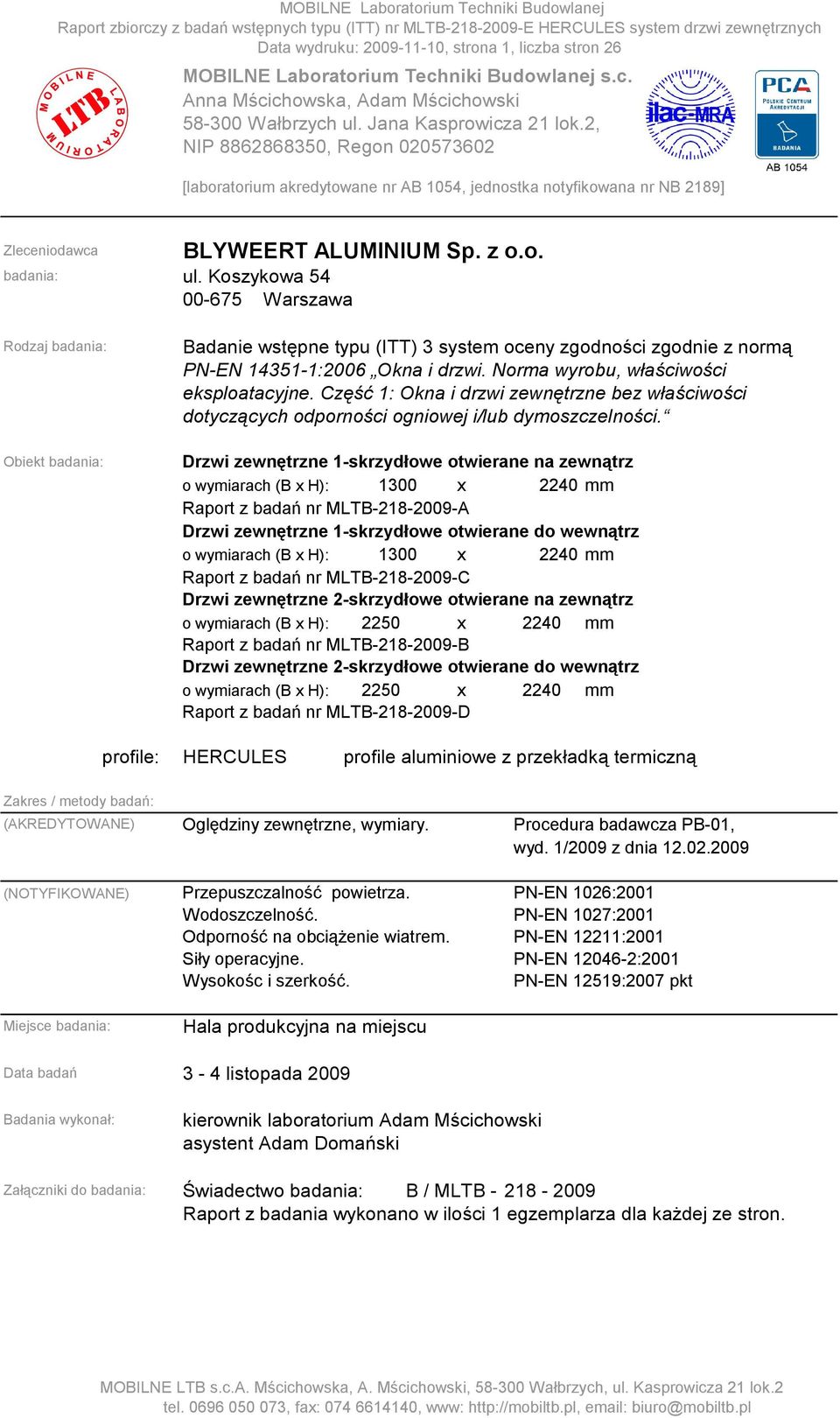

1 Data wydruku: , strona 1, liczba stron 26 s.c. Anna Mścichowska, Adam Mścichowski Wałbrzych ul. Jana Kasprowicza 21 lok.2, NIP , Regon [laboratorium akredytowane nr AB 1054, jednostka notyfikowana nr NB 2189] Zleceniodawca BLYWEERT ALUMINIUM Sp. z o.o. badania: ul. Koszykowa Warszawa Rodzaj badania: Badanie wstępne typu (ITT) 3 system oceny zgodności zgodnie z normą PN-EN :2006 Okna i drzwi. Norma wyrobu, właściwości eksploatacyjne. Część 1: Okna i drzwi zewnętrzne bez właściwości dotyczących odporności ogniowej i/lub dymoszczelności. Obiekt badania: Drzwi zewnętrzne 1-skrzydłowe otwierane na zewnątrz 1300 x 2240 mm Raport z badań nr MLTB A Drzwi zewnętrzne 1-skrzydłowe otwierane do wewnątrz o wymiarach (B x H): 1300 x 2240 mm Raport z badań nr MLTB C Drzwi zewnętrzne 2-skrzydłowe otwierane na zewnątrz o wymiarach (B x H): 2250 x 2240 mm Raport z badań nr MLTB B Drzwi zewnętrzne 2-skrzydłowe otwierane do wewnątrz o wymiarach (B x H): 2250 x 2240 mm Raport z badań nr MLTB D o wymiarach (B x H): profile: HERCULES profile aluminiowe z przekładką termiczną Zakres / metody badań: (AKREDYTOWANE) Oględziny zewnętrzne, wymiary. Procedura badawcza PB-01, wyd. 1/2009 z dnia (NOTYFIKOWANE) Przepuszczalność powietrza. Wodoszczelność. Odporność na obciążenie wiatrem. Siły operacyjne. Wysokośc i szerkość. PN-EN 1026:2001 PN-EN 1027:2001 PN-EN 12211:2001 PN-EN :2001 PN-EN 12519:2007 pkt Miejsce badania: Hala produkcyjna na miejscu Data badań 3-4 listopada 2009 Badania wykonał: kierownik laboratorium Adam Mścichowski asystent Adam Domański Załączniki do badania: Świadectwo badania: B / MLTB Raport z badania wykonano w ilości 1 egzemplarza dla każdej ze stron.

Koszykowa 54 00-675 Warszawa Rodzaj badania: Badanie wstępne typu (ITT) 3 system oceny zgodności zgodnie z normą PN-EN 14351-1:2006 Okna i drzwi. Norma wyrobu, właściwości eksploatacyjne.

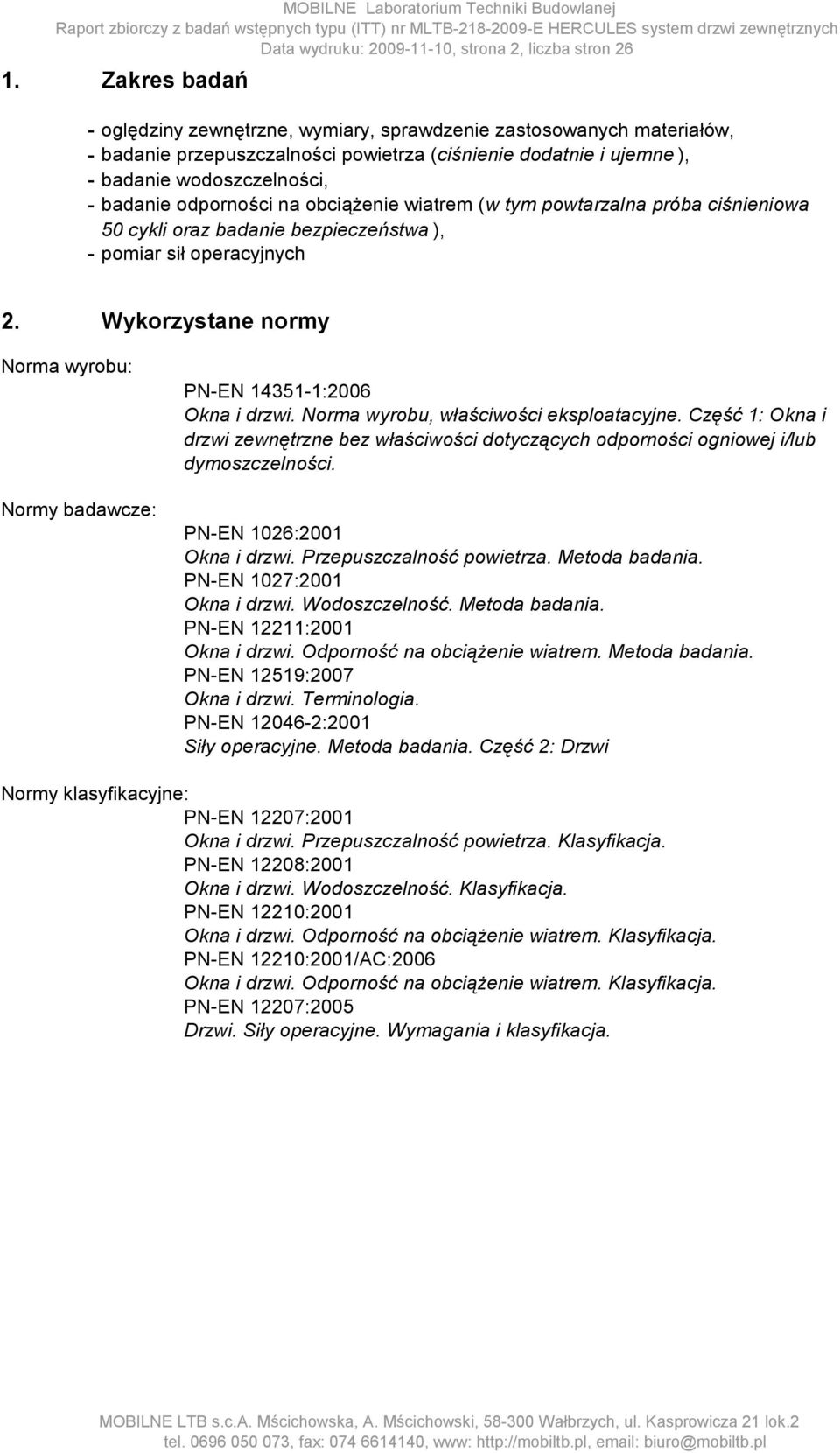

2 Data wydruku: , strona 2, liczba stron 26 Zakres badań 1. oględziny zewnętrzne, wymiary, sprawdzenie zastosowanych materiałów, badanie przepuszczalności powietrza (ciśnienie dodatnie i ujemne ), badanie wodoszczelności, badanie odporności na obciążenie wiatrem (w tym powtarzalna próba ciśnieniowa 50 cykli oraz badanie bezpieczeństwa ), - pomiar sił operacyjnych - 2. Wykorzystane normy Norma wyrobu: PN-EN :2006 Okna i drzwi. Norma wyrobu, właściwości eksploatacyjne. Część 1: Okna i drzwi zewnętrzne bez właściwości dotyczących odporności ogniowej i/lub dymoszczelności. Normy badawcze: PN-EN 1026:2001 Okna i drzwi. Przepuszczalność powietrza. Metoda badania. PN-EN 1027:2001 Okna i drzwi. Wodoszczelność. Metoda badania. PN-EN 12211:2001 Okna i drzwi. Odporność na obciążenie wiatrem. Metoda badania. PN-EN 12519:2007 Okna i drzwi. Terminologia. PN-EN :2001 Siły operacyjne. Metoda badania. Część 2: Drzwi Normy klasyfikacyjne: PN-EN 12207:2001 Okna i drzwi. Przepuszczalność powietrza. Klasyfikacja. PN-EN 12208:2001 Okna i drzwi. Wodoszczelność. Klasyfikacja. PN-EN 12210:2001 Okna i drzwi. Odporność na obciążenie wiatrem. Klasyfikacja. PN-EN 12210:2001/AC:2006 Okna i drzwi. Odporność na obciążenie wiatrem. Klasyfikacja. PN-EN 12207:2005 Drzwi. Siły operacyjne. Wymagania i klasyfikacja.

wiatrem (w tym powtarzalna próba ciśnieniowa 50 cykli oraz badanie bezpieczeństwa ), - pomiar sił operacyjnych - 2. Wykorzystane normy Norma wyrobu: PN-EN 14351-1:2006 Okna i drzwi.

3 Data wydruku: , strona 3, liczba stron Specyfikacja badanych wyrobów 3.1. Badany wyrób, typ Raport z badań drzwi jednoskrzydłowe zewnętrzne otwierane na zewnątrz MLTB A * oględziny zewnętrzne, wymiary * siły operacyjne * przepuszczalność powietrza * wodoszczselność * obciążenie wiatrem drzwi jednoskrzydłowe zewnętrzne otwierane do wewnątrz MLTB C Dodatkowe badanie: * oględziny zewnętrzne, wymiary * wodoszczelność drzwi dwuksrzydłowe zewnętrzne słupek ruchomy otwierane na zewnątrz MLTB B * oględziny zewnętrzne, wymiary * siły operacyjne * przepuszczalność powietrza * wodoszczselność * obciążenie wiatrem drzwi dwuksrzydłowe zewnętrzne słupek ruchomy otwierane na zewnątrz MLTB D Dodatkowe badanie: * oględziny zewnętrzne, wymiary * wodoszczelność

wymiary * siły operacyjne * przepuszczalność powietrza * wodoszczselność * obciążenie wiatrem drzwi jednoskrzydłowe zewnętrzne otwierane do wewnątrz MLTB-218-2009-C Dodatkowe badanie: * oględziny

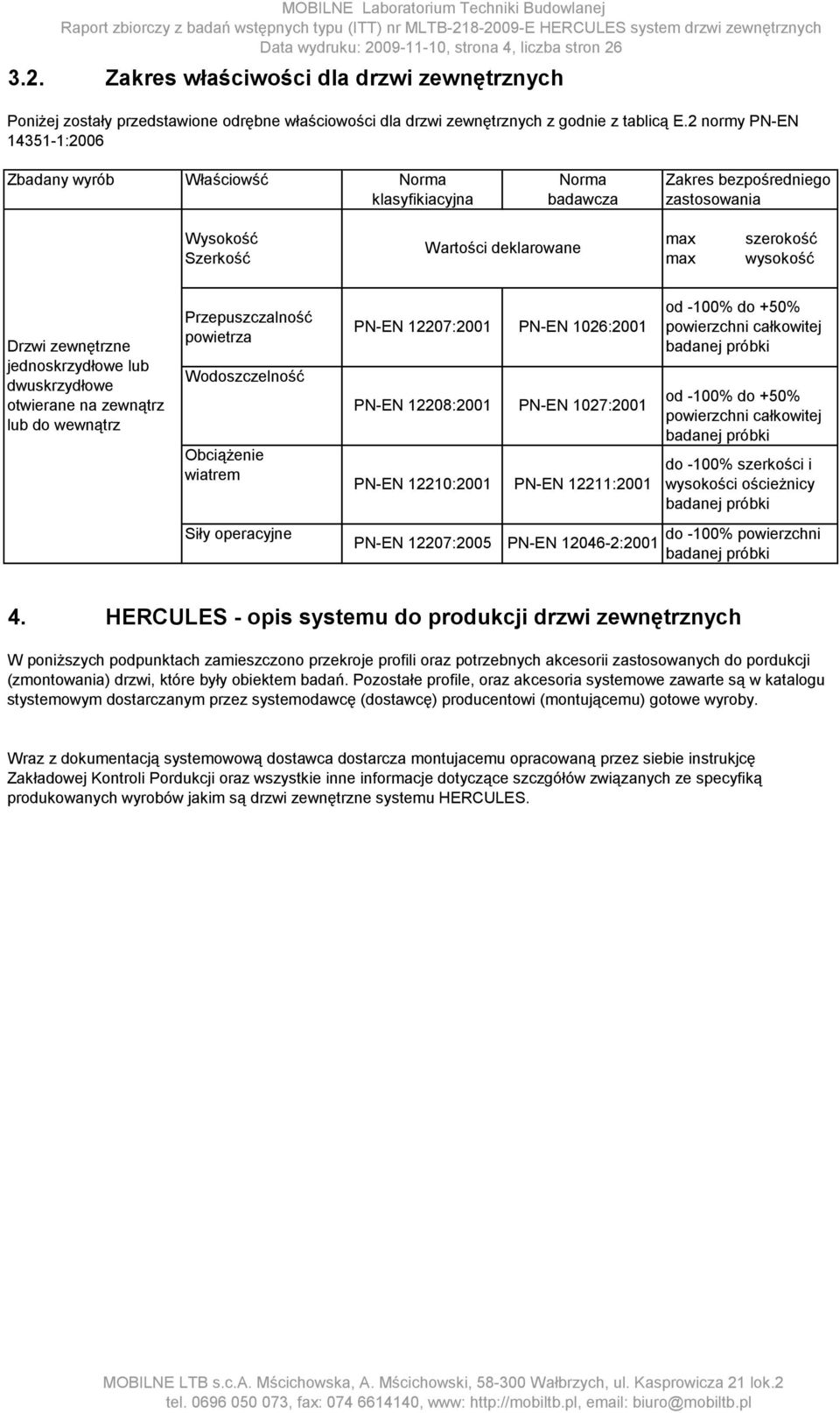

4 Data wydruku: , strona 4, liczba stron Zakres właściwości dla drzwi zewnętrznych Poniżej zostały przedstawione odrębne właściowości dla drzwi zewnętrznych z godnie z tablicą E.2 normy PN-EN :2006 Zbadany wyrób Właściowść Wysokość Szerkość Drzwi zewnętrzne jednoskrzydłowe lub dwuskrzydłowe otwierane na zewnątrz lub do wewnątrz Przepuszczalność powietrza Norma badawcza Wartości deklarowane Zakres bezpośredniego zastosowania max max szerokość wysokość od -100% do +50% powierzchni całkowitej badanej próbki PN-EN 12207:2001 PN-EN 1026:2001 PN-EN 12208:2001 PN-EN 1027:2001 PN-EN 12210:2001 do -100% szerkości i PN-EN 12211:2001 wysokości ościeżnicy badanej próbki Wodoszczelność Obciążenie wiatrem Siły operacyjne 4. Norma klasyfikiacyjna PN-EN 12207:2005 PN-EN :2001 od -100% do +50% powierzchni całkowitej badanej próbki do -100% powierzchni badanej próbki HERCULES - opis systemu do produkcji drzwi zewnętrznych W poniższych podpunktach zamieszczono przekroje profili oraz potrzebnych akcesorii zastosowanych do pordukcji (zmontowania) drzwi, które były obiektem badań. Pozostałe profile, oraz akcesoria systemowe zawarte są w katalogu stystemowym dostarczanym przez systemodawcę (dostawcę) producentowi (montującemu) gotowe wyroby. Wraz z dokumentacją systemowową dostawca dostarcza montujacemu opracowaną przez siebie instrukjcę Zakładowej Kontroli Pordukcji oraz wszystkie inne informacje dotyczące szczgółów związanych ze specyfiką produkowanych wyrobów jakim są drzwi zewnętrzne systemu HERCULES.

badawcza Wartości deklarowane Zakres bezpośredniego zastosowania max max szerokość wysokość od -100% do +50% powierzchni całkowitej badanej próbki PN-EN 12207:2001 PN-EN 1026:2001 PN-EN 12208:2001

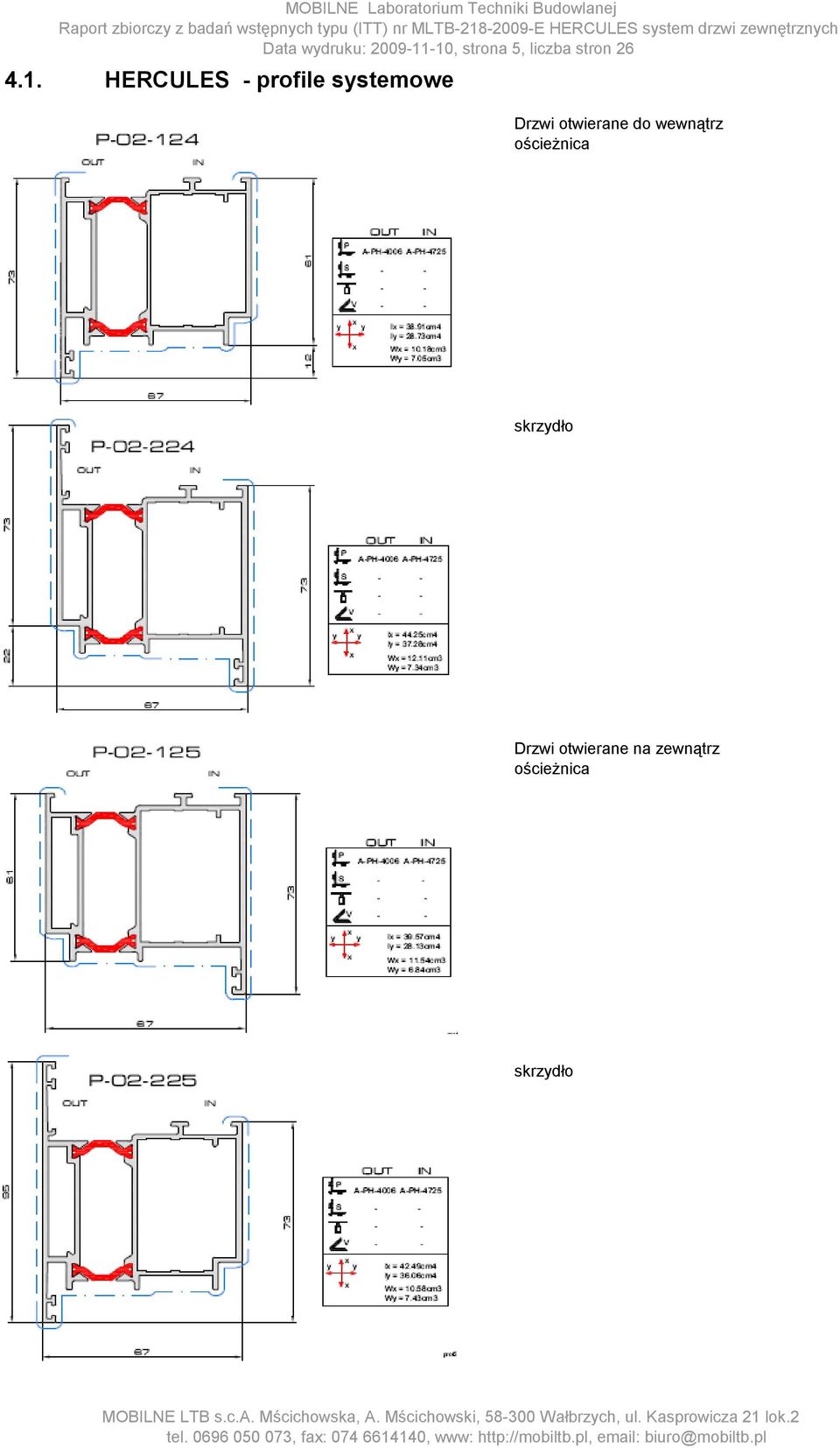

5 Data wydruku: , strona 5, liczba stron HERCULES - profile systemowe Drzwi otwierane do wewnątrz ościeżnica skrzydło Drzwi otwierane na zewnątrz ościeżnica skrzydło

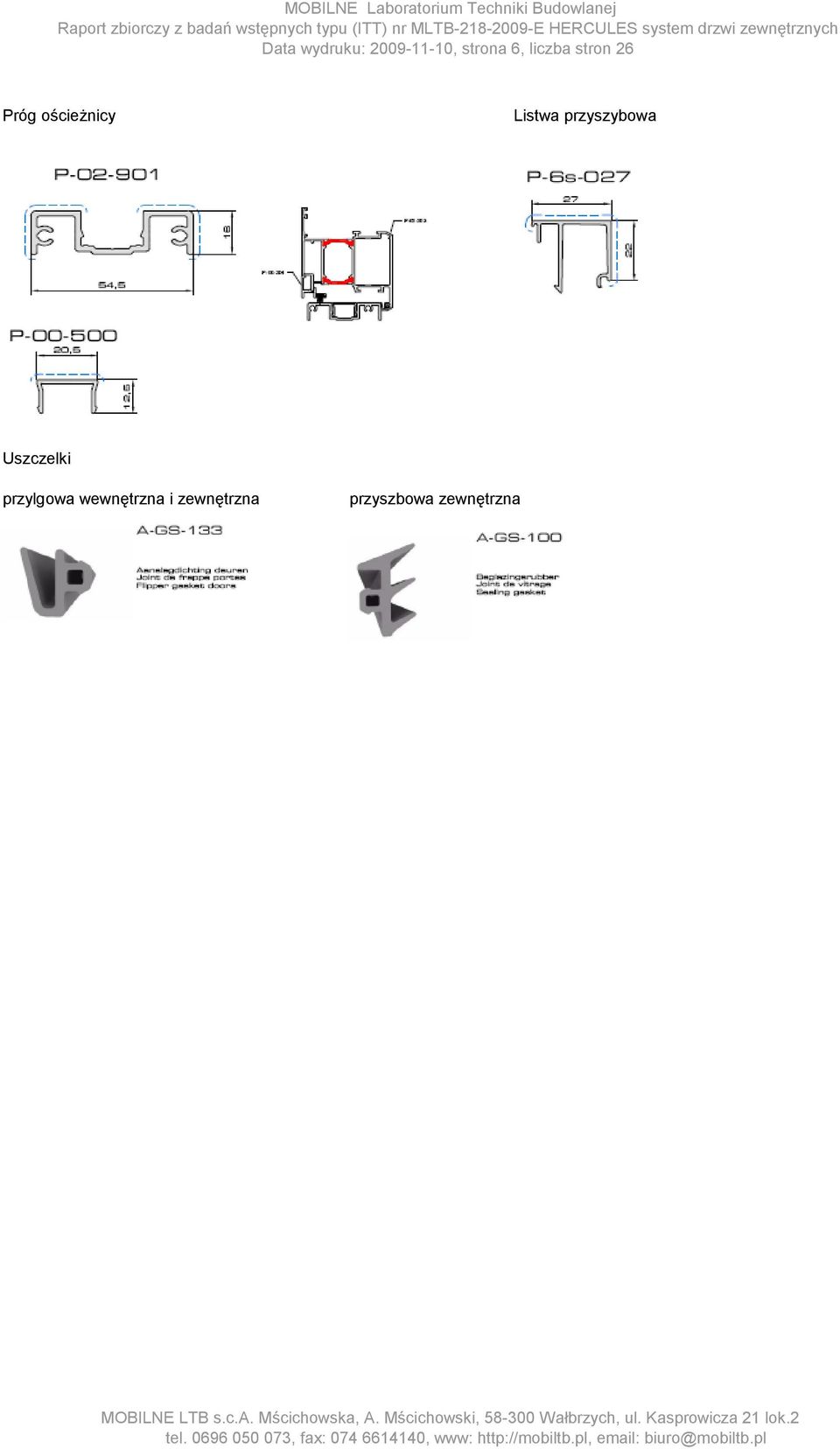

6 Data wydruku: , strona 6, liczba stron 26 Próg ościeżnicy Listwa przyszybowa Uszczelki przylgowa wewnętrzna i zewnętrzna przyszbowa zewnętrzna

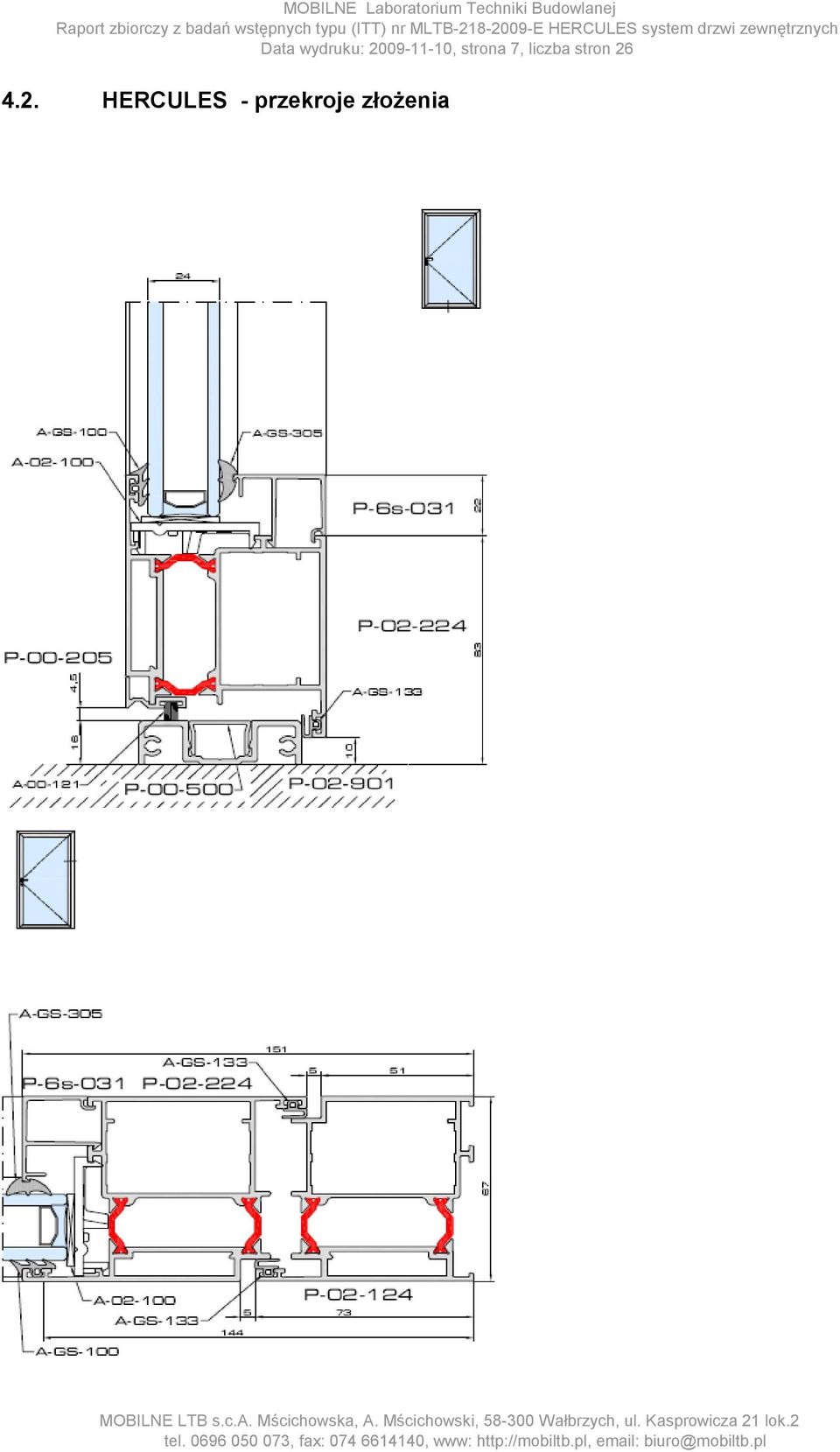

7 Data wydruku: , strona 7, liczba stron HERCULES - przekroje złożenia

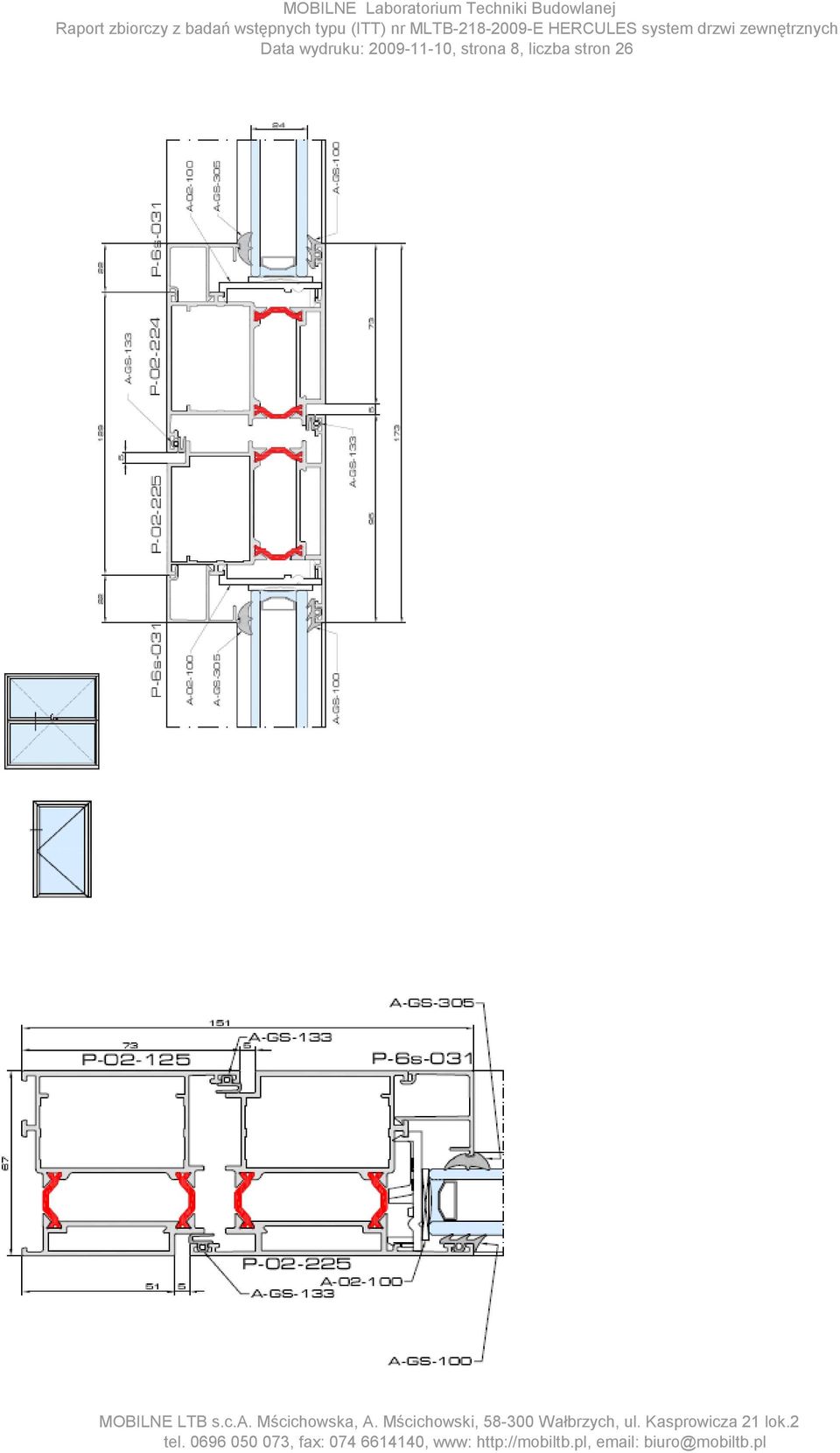

8 Data wydruku: , strona 8, liczba stron 26

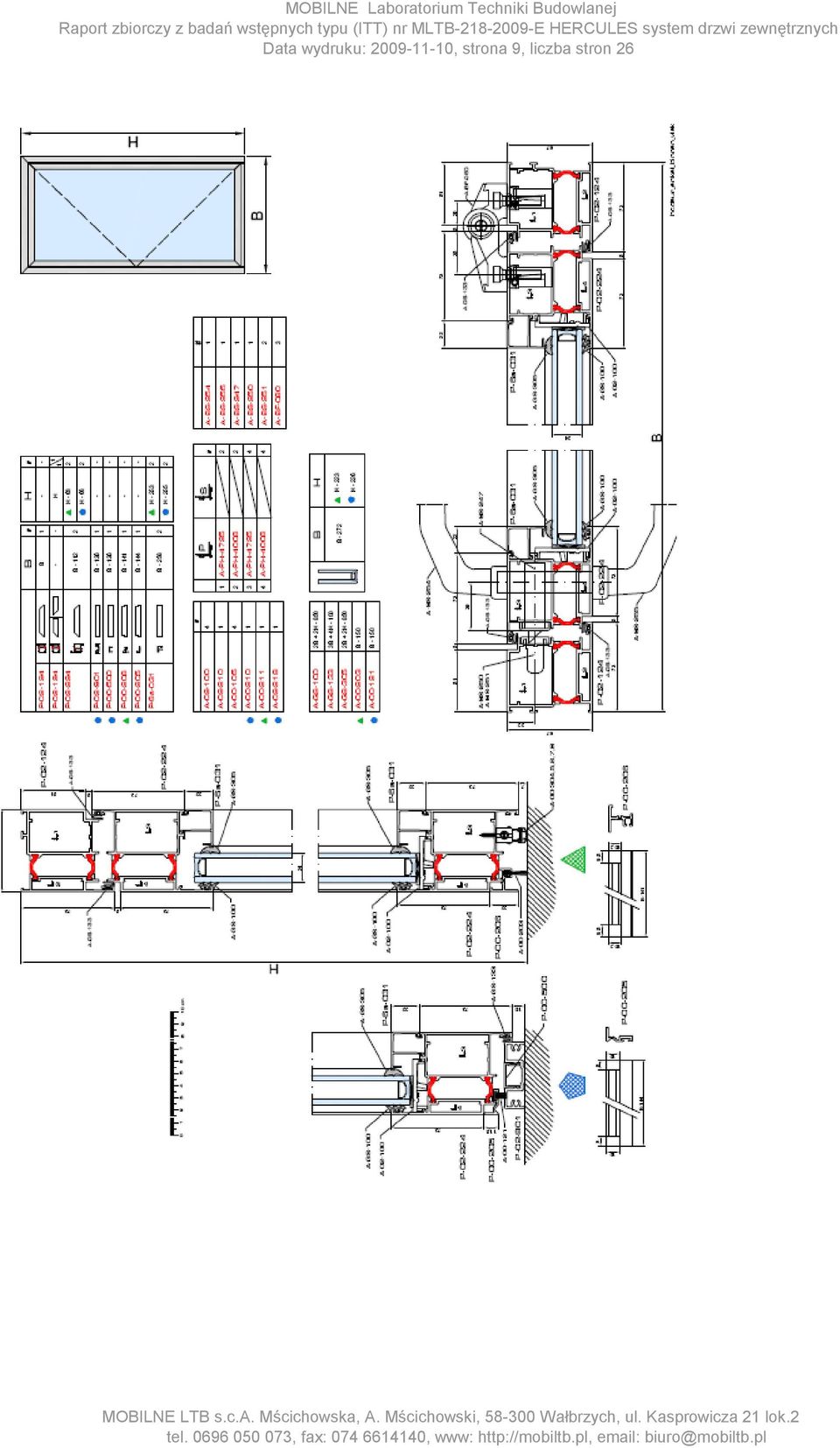

9 Data wydruku: , strona 9, liczba stron 26

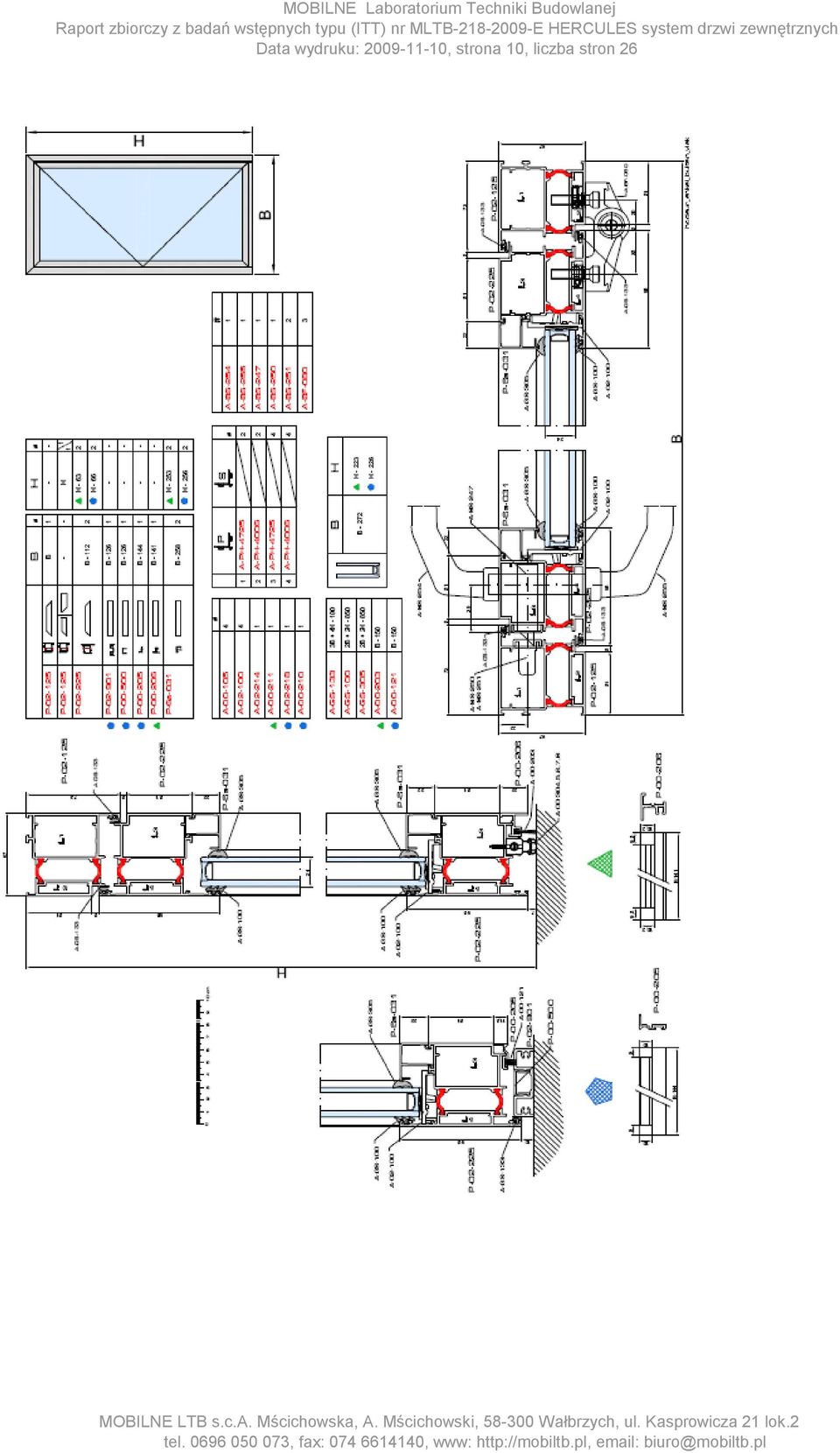

10 Data wydruku: , strona 10, liczba stron 26

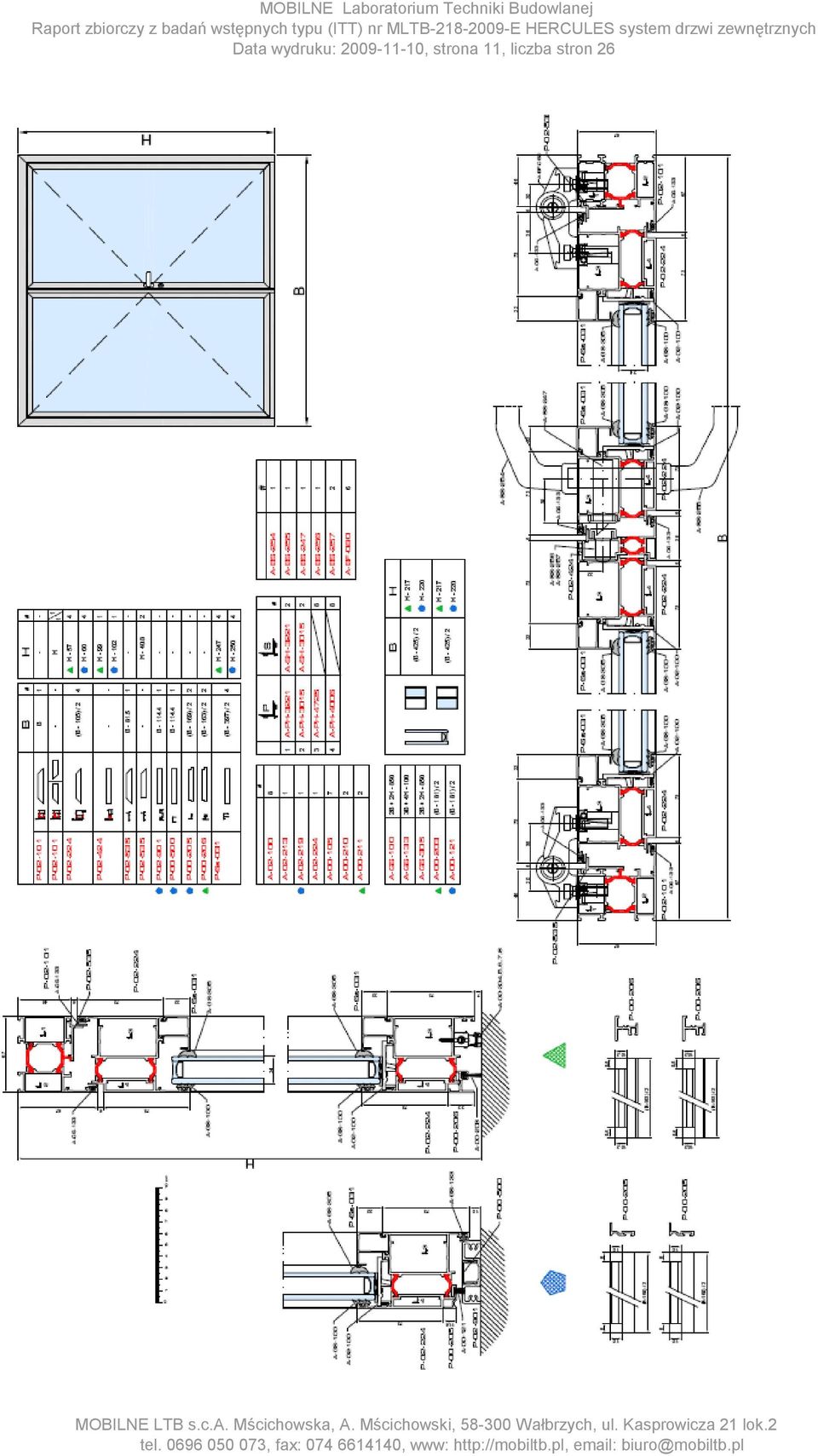

11 Data wydruku: , strona 11, liczba stron 26

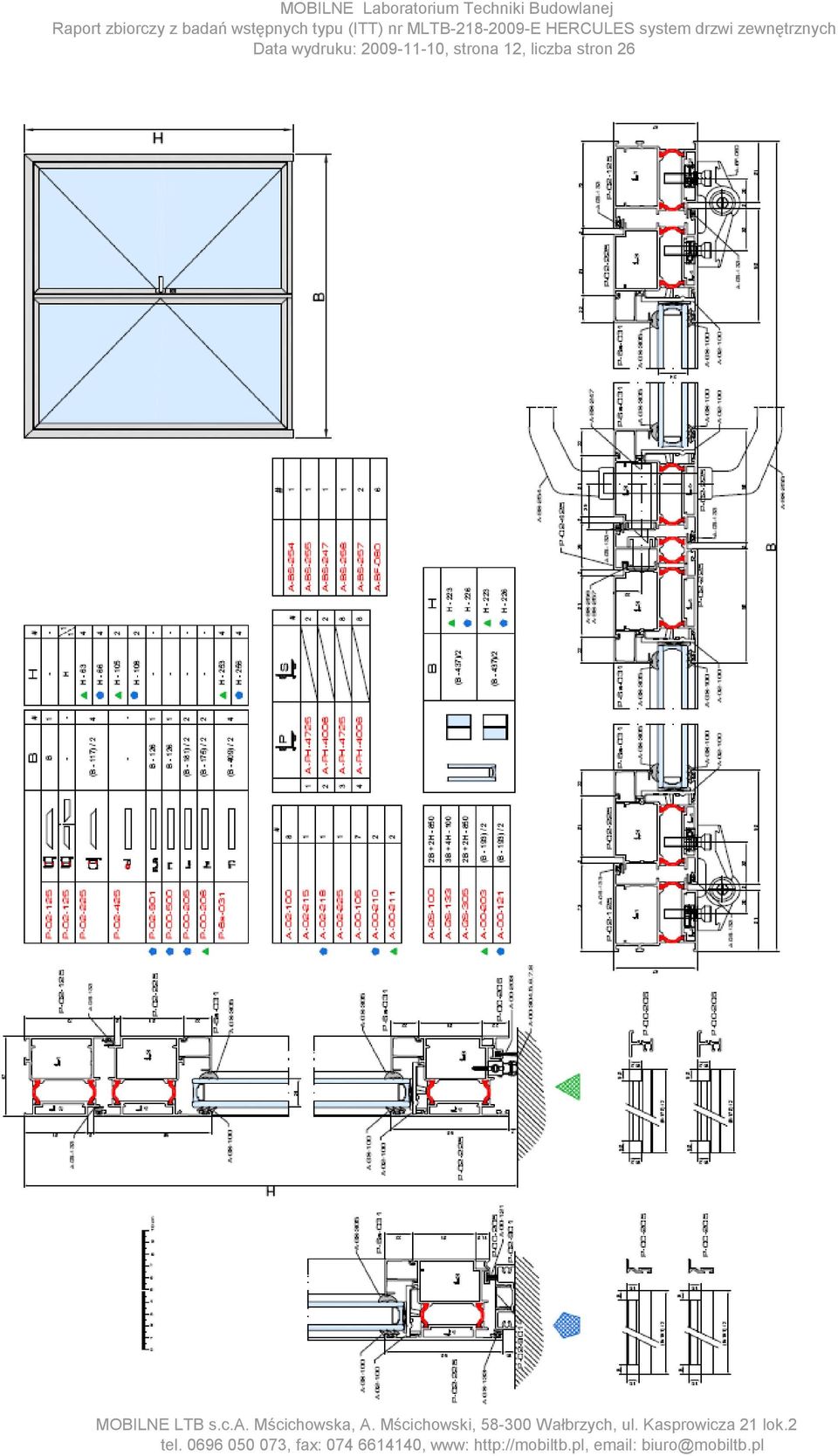

12 Data wydruku: , strona 12, liczba stron 26

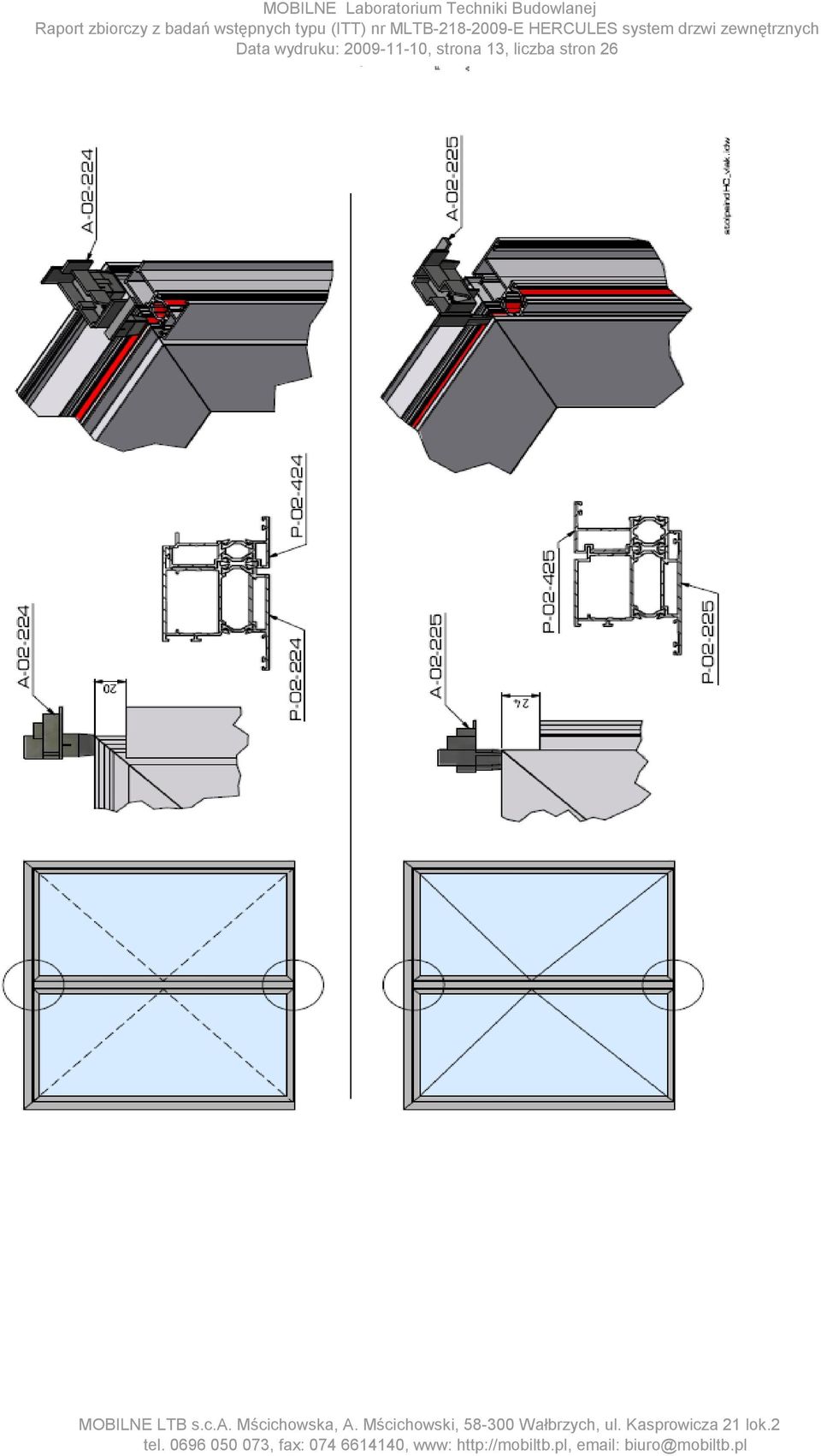

13 Data wydruku: , strona 13, liczba stron 26

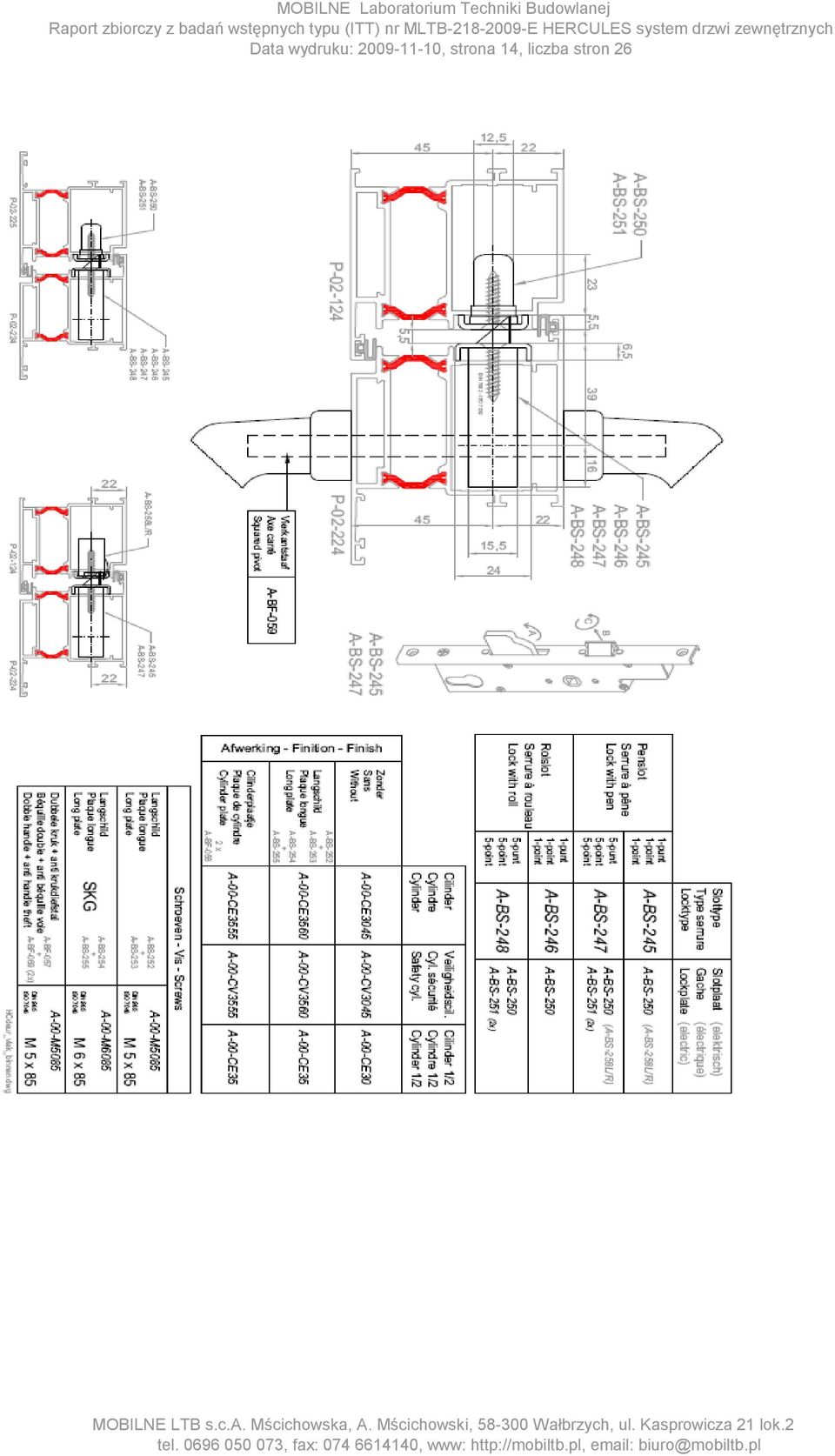

14 Data wydruku: , strona 14, liczba stron 26

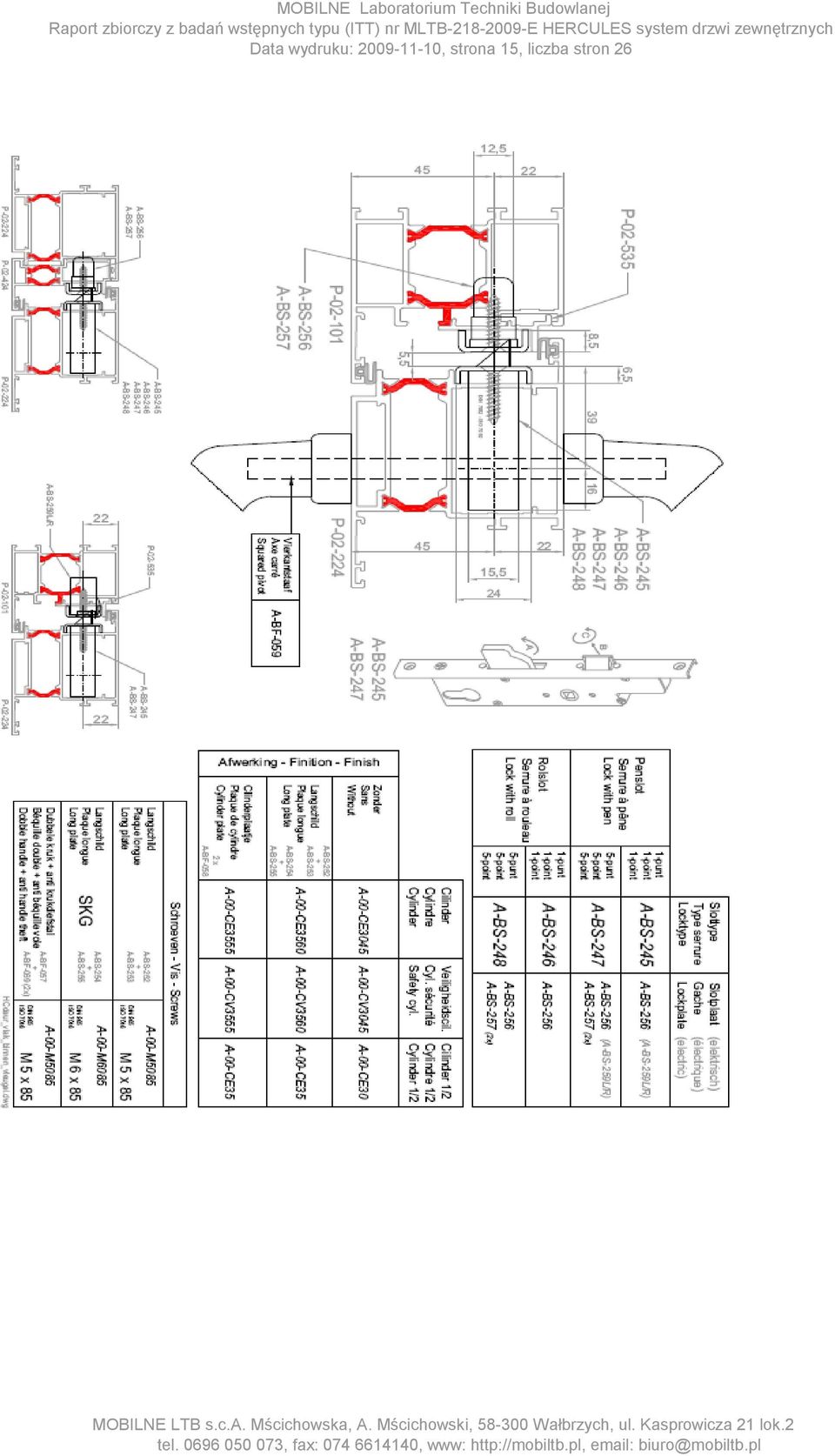

15 Data wydruku: , strona 15, liczba stron 26

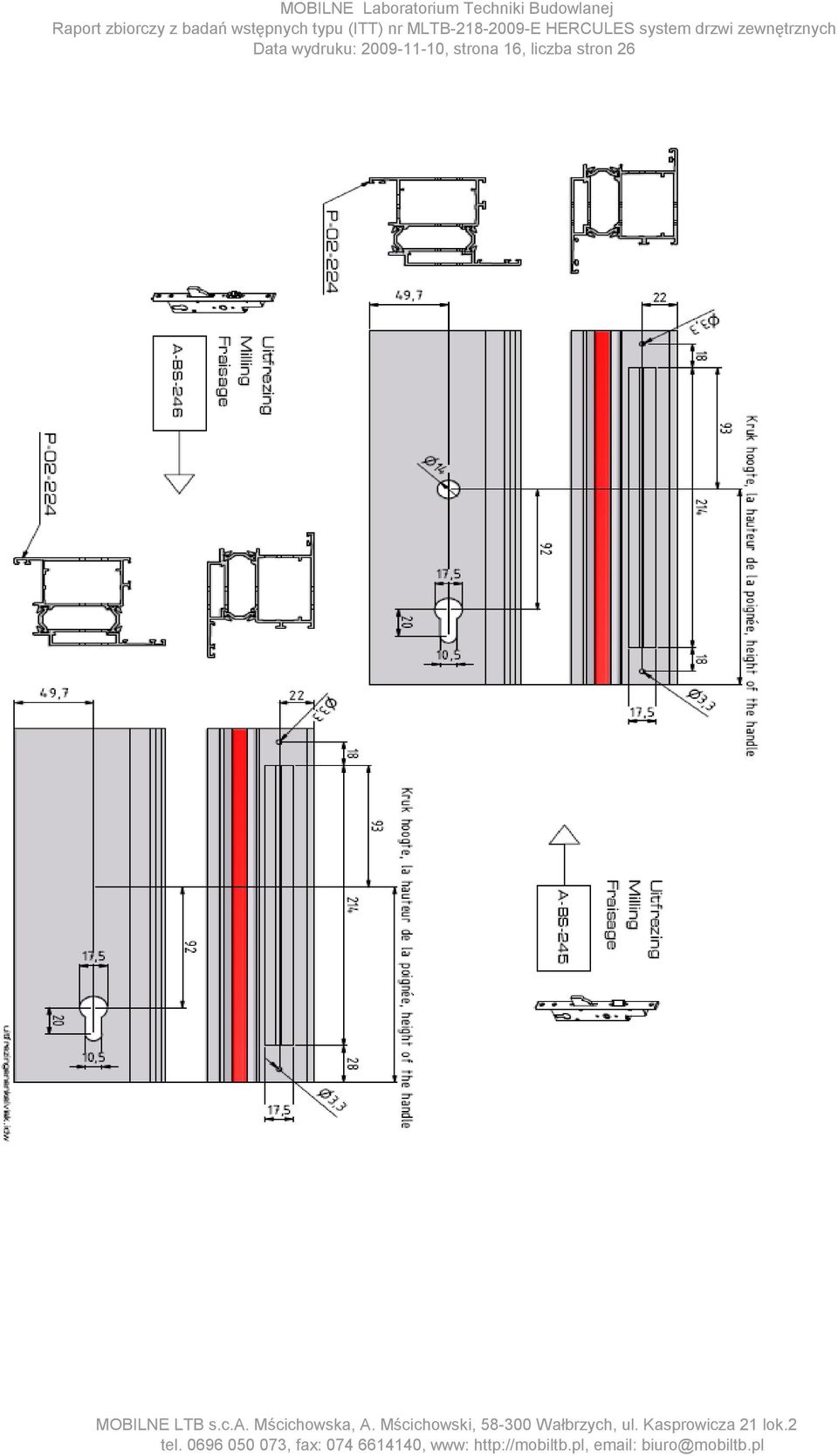

16 Data wydruku: , strona 16, liczba stron 26

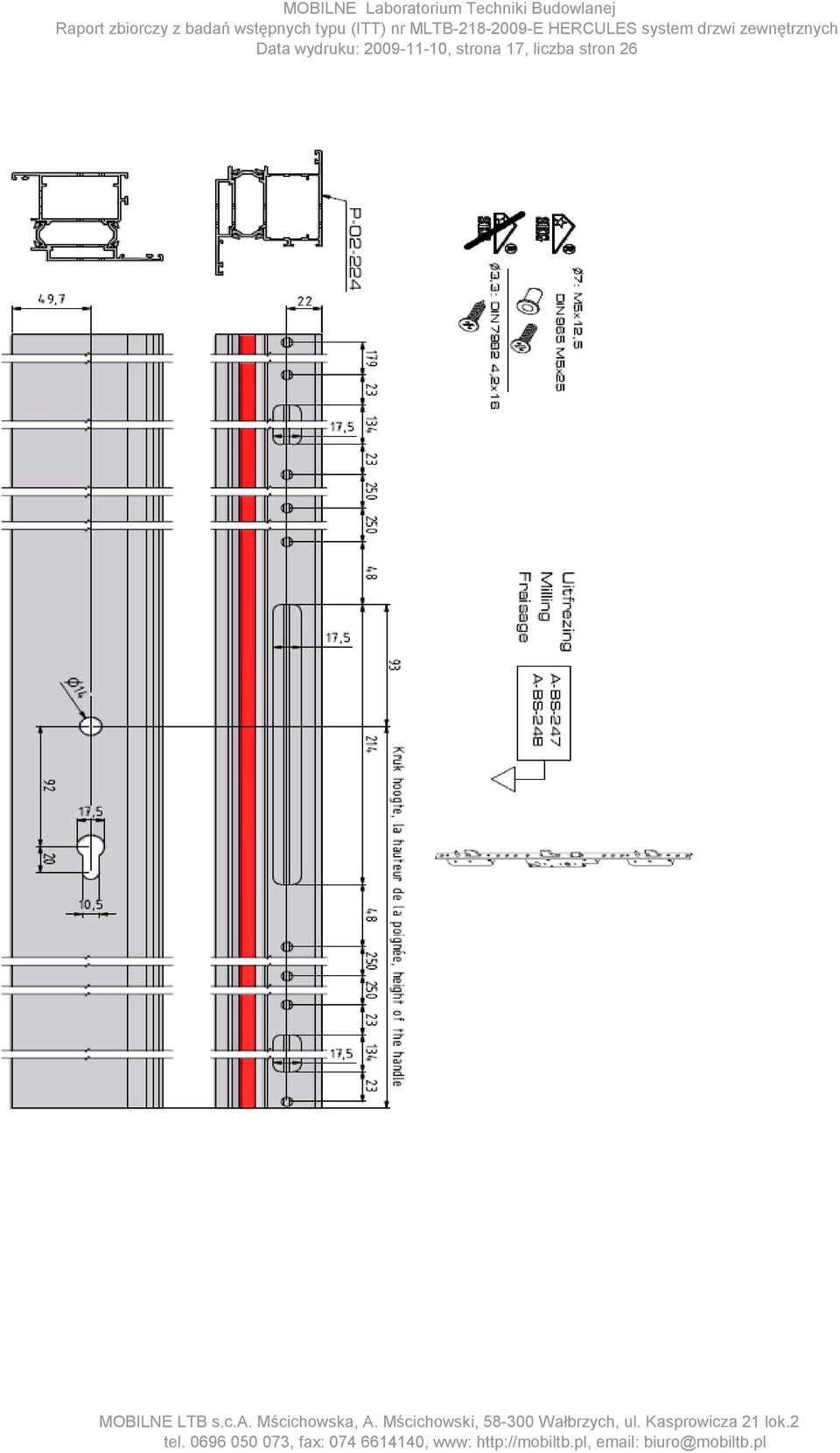

17 Data wydruku: , strona 17, liczba stron 26

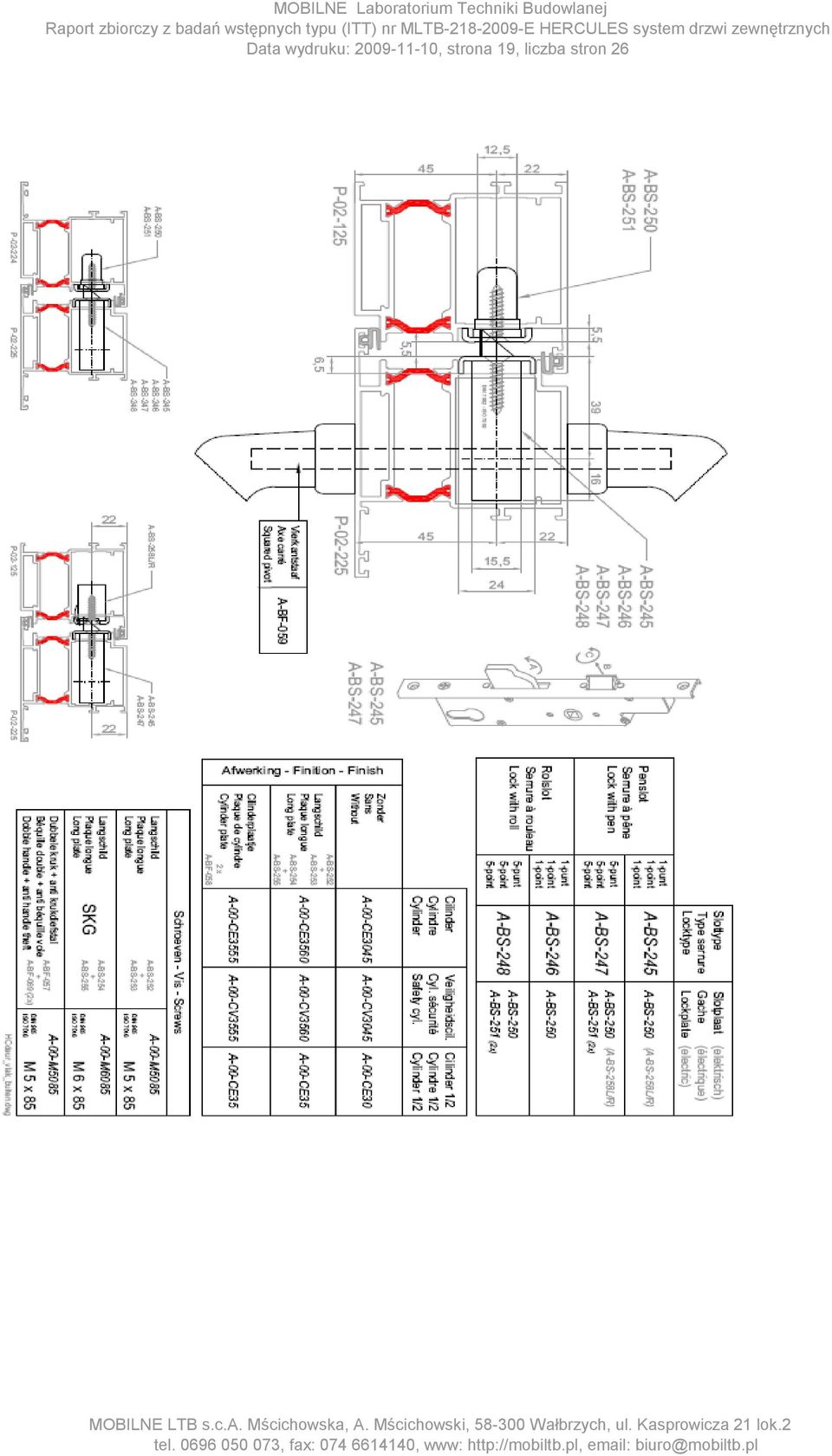

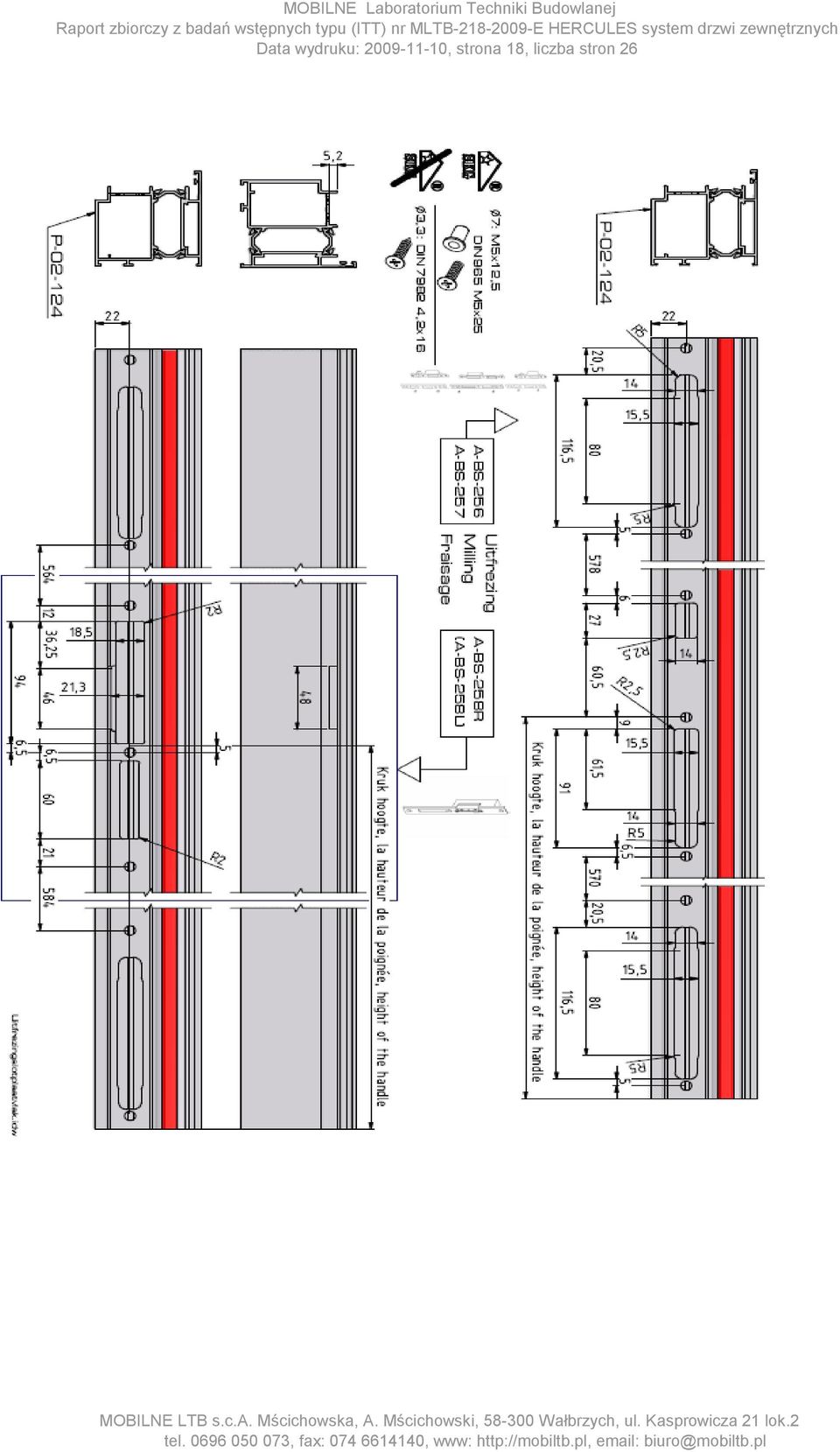

18 Data wydruku: , strona 18, liczba stron 26

19 Data wydruku: , strona 19, liczba stron 26

20 Data wydruku: , strona 20, liczba stron 26

21 Data wydruku: , strona 21, liczba stron 26

22 Data wydruku: , strona 22, liczba stron 26

23 Data wydruku: , strona 23, liczba stron 26

24 Data wydruku: , strona 24, liczba stron HERCULES - akcesoria

25 Data wydruku: , strona 25, liczba stron 26

26 Data wydruku: , strona 26, liczba stron 26 Koniec raportu z badań. Laboratorium oświadcza, że powyższe wyniki badań odnoszą się wyłącznie do badanego obiektu/okna. Bez pisemnej zgody laboratorium raport z badań może być powielany tylko w całości. Raport z badań nie jest dokumentem dopuszczającym wyrób budowlany do obrotu i powszechnego stosowania w budownictwie. Zgodnie z Komunikatem ISO-ILAC-IAF (styczeń 2009) 1 dostępnym na stronie akredytacja laboratorium w odniesieniu do normy ISO/IEC 17025:2005 oznacza spełnienie wymagań dot. kompetencji technicznych i systemu zarządzania, koniecznych dla zapewnienia wiarygodnych technicznie wyników badań/wzorcowań 1 Zmiana wprowadzona r. w związku z nowelizacją Komunikatu ISO-ILAC-IAF. Raport wykonano w dwóch kopiach po jednej ze stron. Wraz z raportem z badań wydano Świadectwo Badań. MOBILNE LTB s.c. A. Mścichowska, A. Mścichowski kierownik laboratorium Adam Mścichowski kopia elektroniczna
