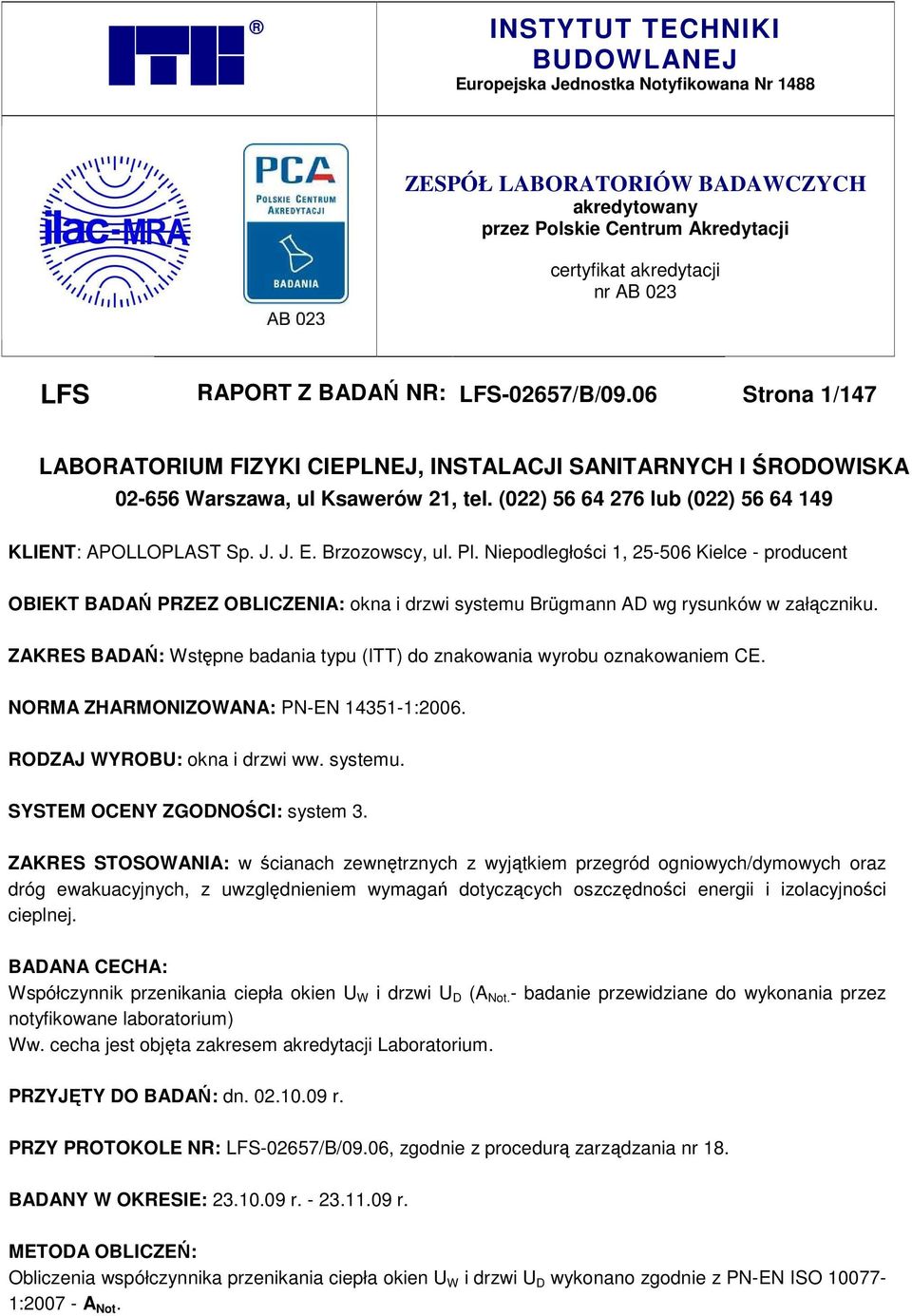

1 INSTYTUT TECHNIKI BUDOWLANEJ Europejska Jednostka Notyfikowana Nr 1488 ZESPÓŁ LABORATORIÓW BADAWCZYCH akredytowany przez Polskie Centrum Akredytacji certyfikat akredytacji nr AB 023 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 1/147 LABORATORIUM FIZYKI CIEPLNEJ, INSTALACJI SANITARNYCH I ŚRODOWISKA Warszawa, ul Ksawerów 21, tel. (022) lub (022) KLIENT: APOLLOPLAST Sp. J. J. E. Brzozowscy, ul. Pl. Niepodległości 1, Kielce - producent OBIEKT BADAŃ PRZEZ OBLICZENIA: okna i drzwi systemu Brügmann AD wg rysunków w załączniku. ZAKRES BADAŃ: Wstępne badania typu (ITT) do znakowania wyrobu oznakowaniem CE. NORMA ZHARMONIZOWANA: PN-EN :2006. RODZAJ WYROBU: okna i drzwi ww. systemu. SYSTEM OCENY ZGODNOŚCI: system 3. ZAKRES STOSOWANIA: w ścianach zewnętrznych z wyjątkiem przegród ogniowych/dymowych oraz dróg ewakuacyjnych, z uwzględnieniem wymagań dotyczących oszczędności energii i izolacyjności cieplnej. BADANA CECHA: Współczynnik przenikania ciepła okien U W i drzwi U D (A Not. - badanie przewidziane do wykonania przez notyfikowane laboratorium) Ww. cecha jest objęta zakresem akredytacji Laboratorium. PRZYJĘTY DO BADAŃ: dn r. PRZY PROTOKOLE NR: LFS-02657/B/09.06, zgodnie z procedurą zarządzania nr 18. BADANY W OKRESIE: r r. METODA OBLICZEŃ: Obliczenia współczynnika przenikania ciepła okien U W i drzwi U D wykonano zgodnie z PN-EN ISO : A Not.

2 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 2/147 DANE: 1. Wymiary okien - wg deklaracji Zleceniodawcy 2. Obliczenia wartości współczynników przenikania ciepła okien U W i drzwi U D wykonano przy przyjęciu współczynników przenikania ciepła Ψ: z oszkleniem 4/16/4 mm, o współczynniku przenikania ciepła U g = 1,0 W/(m 2 K), z międzyszybową aluminiową ramką dystansową oraz z oszkleniem 4/12/4/12/4 mm, o współczynniku przenikania ciepła U g = 0,7 W/(m 2 K), SGG SWISSPACER wg NF-0629/A/ Przyjęte wartości Ψ podano w tablicy 1. Tablica 1 L.p. Opis sekcji ramy ramka dystansowa aluminiowa Ψ W/(m K) ramka dystansowa SGG SWISSPACER ościeŝnica okna stałego HO102 (rys. 1) 0,048 0,031 2 ościeŝnica okna stałego HP122 (rys. 2) 0,048 0,031 3 ościeŝnica okna stałego HO122 (rys. 3) 0,048 0,031 4 ościeŝnica okna stałego HO120 (rys. 4) 0,048 0,031 5 ościeŝnica okna stałego HP110 (rys. 5) 0,048 0,031 6 ościeŝnica/skrzydło HO102/HP152 (rys. 6) 0,046 0,031 7 ościeŝnica/skrzydło HP102/HP152 (rys. 7) 0,046 0,031 8 ościeŝnica/skrzydło HO102/HO172 (rys. 8) 0,046 0,031 9 ościeŝnica/skrzydło HO122/HP152 (rys. 9) 0,046 0, ościeŝnica/skrzydło HO122/HO172 (rys. 10) 0,046 0, ościeŝnica/skrzydło HP122/HP172 (rys. 11) 0,046 0, ościeŝnica/skrzydło HP122/HO172 (rys. 12) 0,046 0, ościeŝnica/skrzydło HO122/HP182 (rys. 13) 0,046 0, ościeŝnica/skrzydło HP122/HP182 (rys. 14) 0,046 0, ościeŝnica/skrzydło HP122/HO182 (rys. 15) 0,046 0, ościeŝnica/skrzydło HO122/HO182 (rys. 16) 0,046 0, ościeŝnica/skrzydło HP102/HP182 (rys. 17) 0,046 0, ościeŝnica/skrzydło HO102/HP182 (rys. 18) 0,046 0, ościeŝnica/skrzydło HO102/HO182 (rys. 19) 0,046 0, ościeŝnica/skrzydło HO120/HO172 (rys. 20) 0,046 0, ościeŝnica/skrzydło HO120/HO182 (rys. 21) 0,046 0, ościeŝnica/skrzydło HP110/HP152 (rys. 22) 0,048 0, ościeŝnica/skrzydło HP110/HO172 (rys. 23) 0,048 0, ościeŝnica/skrzydło HP110/HP182 (rys. 24) 0,048 0, ościeŝnica/skrzydło HP110/HO182 (rys. 25) 0,048 0, słupek stały/skrzydła HP152/HP302/HP152 (rys. 26) 0,045 0, słupek stały/skrzydła HP172/HP302/HP172 (rys. 27) 0,045 0, słupek stały/skrzydła HO172/HO302/HO172 (rys. 28) 0,045 0, słupek stały/skrzydła HO172/HP303/HO172 (rys. 29) 0,046 0, słupek stały/skrzydła HO172/HP304/HO172 (rys. 30) 0,046 0, słupek stały/skrzydła HP182/HP302/HP182 (rys. 31) 0,045 0, słupek stały/skrzydła HP182/H0302/HP182 (rys. 32) 0,045 0, słupek stały/skrzydła HO182/HO302/HO182 (rys. 33) 0,045 0, słupek ruchomy/skrzydła HP152/HP350/HP152 (rys. 34) 0,045 0,031

3 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 3/ słupek ruchomy/skrzydła HO172/HP350/HO172 (rys. 35) 0,045 0, słupek ruchomy/skrzydła HP182/HP350/HP182 (rys. 36) 0,045 0, słupek ruchomy/skrzydła HO182/HP350/HO182 (rys. 37) 0,045 0, słupek ruchomy/skrzydła HP152/HP302+NP118/ HP152 (rys.38) 0,046 0, słupek ruchomy/skrzydła HP172/HP302+NP118/ HP172 (rys. 39) 0,046 0, słupek ruchomy/skrzydła HP172/HO302+NP118/ HP172 (rys. 40) 0,046 0, słupek ruchomy/skrzydła HO172/HO302+NP118/ HO172 (rys. 41) 0,046 0, słupek ruchomy/skrzydła HP182/HP302+NP118/ HP182 (rys. 42) 0,046 0, słupek ruchomy/skrzydła HP182/HO302+NP118/ HP182 (rys. 43) 0,046 0, szczeblina (poprzeczka) HP302 (rys. 44) 0,048 0, szczeblina (poprzeczka) HO302 (rys. 45) 0,048 0, skrzydło HP155/próg ZS153 (rys. 46) 0,046 0, skrzydło HP156/próg ZS153 (rys. 47) 0,046 0, skrzydło HP153/próg (rys. 48) 0,044 0, skrzydło HP154/próg (rys. 49) 0,044 0, skrzydło HP155/próg (rys. 50) 0,044 0, skrzydło HP156/próg (rys. 51) 0,044 0, skrzydło HP153/próg MACO Transit (rys. 52) 0,047 0, skrzydło HP154/próg MACO Transit (rys. 53) 0,047 0, skrzydło HP152/próg MACO Transit (rys. 54) 0,042 0, skrzydło HO172/próg MACO Transit (rys. 55) 0,042 0, skrzydło HP182/próg MACO Transit (rys. 56) 0,042 0, skrzydło HO182/próg MACO Transit (rys. 57) 0,042 0,033 WYNIKI OBLICZEŃ: Współczynnik przenikania ciepła okien U W okien wykonanych z ww. ram i oszklenia - obliczone wartości zamieszczono w: - tablicy 2 w odniesieniu do okien o typowych wymiarach, z międzyszybową aluminiową ramką dystansową, - tablicy 3 w odniesieniu do drzwi o typowych wymiarach, z międzyszybową aluminiową ramką dystansową, - tablicy 4 w odniesieniu do okien o typowych wymiarach, z międzyszybową ramką dystansową SGG SWISSPACER, - tablicy 5 w odniesieniu do drzwi o typowych wymiarach, z międzyszybową ramką dystansową SGG SWISSPACER, - tablicach 6 69 w odniesieniu do okien i drzwi o innych wymiarach zadeklarowanych przez Zleceniodawcę z międzyszybową aluminiową ramką dystansową, - tablicach w odniesieniu do okien i drzwi o innych wymiarach zadeklarowanych przez Zleceniodawcę z międzyszybową ramką dystansową SGG SWISSPACER.

4 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 4/147 Tablica 2 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno nieotwieralne jednodzielne okno otwieralne jednodzielne bez szczebliny (poprzeczki) okno otwieralne jednodzielne ze szczebliną (poprzeczką) HP302 (HO302) okno otwieralne dwudzielne ze słupkiem stałym a) ościeŝnica okna stałego HO102 1,23 1,2 b) ościeŝnica okna stałego HP122, HO x ,21 1,2 c) ościeŝnica okna stałego HO120 1,15 1,2 d) ościeŝnica okna stałego HP110 a) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) b) ościeŝnica/skrzydło HP122/HP172 (lub HO102/HO172, HO122/HP152, HO122/HO172, HP122/HO172, HO122/HP182, HP122/HP182, HP122/HO182, HO122/HO182, 1000 x 2000 HP102/HP182, HO102/HP182, HO102/HO182) c) ościeŝnica/skrzydło HO120/HO172 (lub HO120/HO182) d) ościeŝnica/skrzydło HP110/HP152 (lub HP110/HO172, HP110/HP182, HP110/HO182) a) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) b) ościeŝnica/skrzydło HP122/HP172 (lub HO102/HO172, HO122/HP152, HO122/HO172, HP122/HO172, HO122/HP182, HP122/HP182, HP122/HO182, HO122/HO182, 1000 x 2000 HP102/HP182, HO102/HP182, HO102/HO182) c) ościeŝnica/skrzydło HO120/HO172 (lub HO120/HO182) d) ościeŝnica/skrzydło HP110/HP152 (lub HP110/HO172, HP110/HP182, HP110/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) 1800 x 2200 HP152/HP302/HP152 b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) 1,23 1,2 1,31 1,3 1,29 1,3 1,23 1,2 1,30 1,3 1,36 1,4 1,33 1,3 1,28 1,3 1,35 1,4 1,31 1,3 1,29 1,3 1,26 1,3

5 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 5/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne dwudzielne ze słupkiem ruchomym okno otwieralne trzydzielne ze słupkiem stałym okno otwieralne trzydzielne ze słupkiem stałym oraz ruchomym d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HO172) a) ościeŝnica/skrzydło (jak w pkt. 2a) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 b) ościeŝnica/skrzydło (jak w pkt. 2b) ze skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) ze skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172, HP182/HP350/HP182, HO182/HP350/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152) b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152 i skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 b) ościeŝnica/skrzydło (jak w pkt. 2b) 1800 x x x ,33 1,3 1,30 1,3 1,29 1,3 1,25 1,3 1,30 1,3 1,35 1,4 1,33 1,3 1,30 1,3 1,38 1,4 1,34 1,3 1,33 1,3

6 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 6/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne czterodzielne ze słupkami stałymi HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 i ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152) b) ościeŝnica/skrzydło (jak w pkt. 2b) 2400 x 1700 HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) 1,29 1,3 1,36 1,4 1,41 1,4 1,40 1,4 1,36 1,4

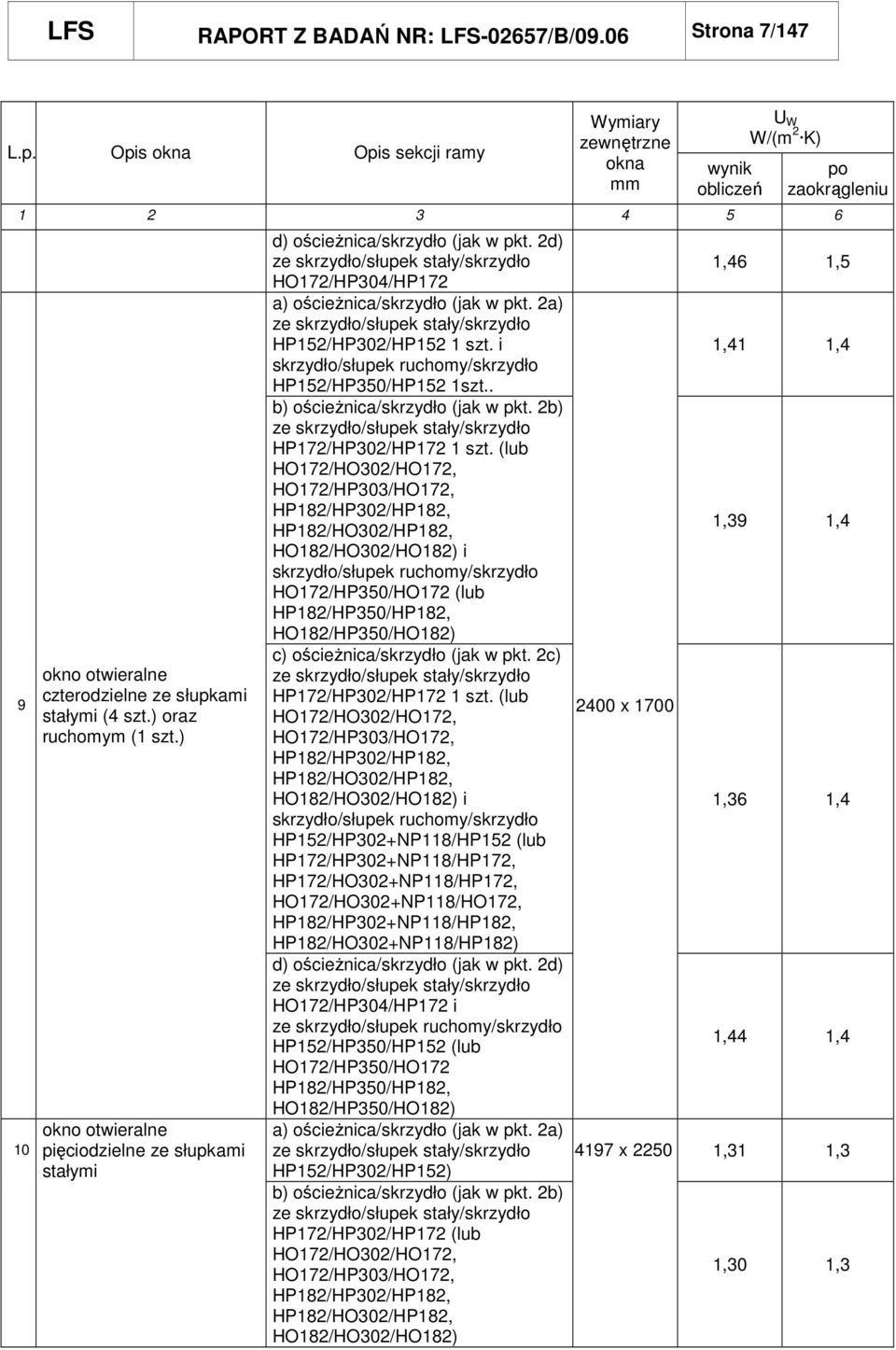

7 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 7/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne czterodzielne ze słupkami stałymi (4 szt.) oraz ruchomym (1 szt.) okno otwieralne pięciodzielne ze słupkami stałymi d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152 1 szt. i skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1szt.. b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 i ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152) b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) 2400 x x ,46 1,5 1,41 1,4 1,39 1,4 1,36 1,4 1,44 1,4 1,31 1,3 1,30 1,3

8 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 8/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne pięciodzielne ze słupkami stałymi (3 szt.) oraz ruchomym (1szt.) okno otwieralne sześciodzielne ze słupkami stałymi c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152 i skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 i ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP x ,28 1,3 1,35 1,4 1,31 1,3 1,30 1,3 1,27 1,30 1,34 1, x ,35 1,4

9 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 9/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne sześciodzielne ze słupkami stałymi (4 szt.) oraz ruchomym (1 szt.) b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152 1 szt. i skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1szt.. b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 i 4197 x ,34 1,3 1,32 1,3 1,40 1,4 1,35 1,4 1,34 1,3 1,31 1,3 1,39 1,4

10 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 10/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne siedmiodzielne ze słupkami stałymi okno otwieralne siedmiodzielne ze słupkami stałymi (5 szt.) oraz ruchomym (1 szt.) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152). b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) 4197 x 2250 c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152 1 szt. i 4197 x 2250 skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1szt.. b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) 1,39 1,4 1,38 1,4 1,36 1,4 1,45 1,5 1,39 1,4 1,38 1,4

11 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 11/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu Tablica 3 c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 i ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) L.p. Opis drzwi Opis sekcji ramy Wymiary zewnętrzne okna mm 1,35 1,4 1,42 1,4 wynik obliczeń U D W/(m 2 K) po zaokrągleniu drzwi otwieralne jednodzielne a) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) ze skrzydło HP155/próg ZS153 (lub skrzydło HP156/próg ZS153) b) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) ze skrzydło HP153/próg (lub skrzydło HP154/próg , skrzydło HP155/próg , skrzydło HP156/próg , skrzydło HP152/próg MACO Transit, skrzydło HP153/próg MACO Transit, skrzydło HP154/próg MACO Transit, skrzydło HO172/próg MACO Transit, skrzydło HP182/próg MACO Transit, skrzydło HO182/próg MACO Transit) 1000 x ,34 1,3 1,32 1,3 2 drzwi otwieralne dwudzielne ze słupkiem ruchomym a) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, 1500 x ,37 1,4

12 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 12/147 L.p. Opis drzwi Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U D W/(m 2 K) po zaokrągleniu Tablica 4 HO182/HP350/HO182) ze skrzydło HP155/próg ZS153 (lub skrzydło HP156/próg ZS153) b) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) ze skrzydło HP153/próg (lub skrzydło HP154/próg , ze skrzydło HP155/próg skrzydło HP156/próg , skrzydło HP152/próg MACO Transit skrzydło HP153/próg MACO Transit, skrzydło HP154/próg MACO Transit, skrzydło HO172/próg MACO Transit, skrzydło HP182/próg MACO Transit, skrzydło HO182/próg MACO Transit) L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm 1,35 1,4 wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno nieotwieralne jednodzielne okno otwieralne jednodzielne bez szczebliny (poprzeczki) okno otwieralne jednodzielne ze szczebliną (poprzeczką) HP302 (HO302) a) ościeŝnica okna stałego HO102 0,92 0,9 b) ościeŝnica okna stałego HP122, HO x ,91 0,9 c) ościeŝnica okna stałego HO120 0,84 0,8 d) ościeŝnica okna stałego HP110 a) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) b) ościeŝnica/skrzydło HP122/HP172 (lub HO102/HO172, HO122/HP152, HO122/HO172, HP122/HO172, HO122/HP182, HP122/HP182, HP122/HO182, HO122/HO182, HP102/HP182, HO102/HP182, 1000 x 2000 HO102/HO182) c) ościeŝnica/skrzydło HO120/HO172 (lub HO120/HO182) d) ościeŝnica/skrzydło HP110/HP152 (lub HP110/HO172, HP110/HP182, HP110/HO182) a) ościeŝnica/skrzydło HP102/HP x 2000 (lub HO102/HP152) b) ościeŝnica/skrzydło HP122/HP172 (lub HO102/HO172, HO122/HP152, HO122/HO172, HP122/HO172, HO122/HP182, HP122/HP182, 0,90 0,9 1,05 1,1 1,03 1,0 0,97 1,0 1,03 1,0 1,10 1,1 1,07 1,1

13 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 13/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne dwudzielne ze słupkiem stałym okno otwieralne dwudzielne ze słupkiem ruchomym HP122/HO182, HO122/HO182, HP102/HP182, HO102/HP182, HO102/HO182) c) ościeŝnica/skrzydło HO120/HO172 (lub HO120/HO182) d) ościeŝnica/skrzydło HP110/HP152 (lub HP110/HO172, HP110/HP182, HP110/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152). b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) 1800 x 2200 c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HO172) a) ościeŝnica/skrzydło (jak w pkt. 2a) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 b) ościeŝnica/skrzydło (jak w pkt. 2b) ze skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) ze skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub 1800 x 2200 HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172, HP182/HP350/HP182, HO182/HP350/HO182) okno otwieralne trzydzielne ze słupkiem stałym a) ościeŝnica/skrzydło (jak w pkt. 2a) 2400 x ,02 1,0 1,07 1,1 1,04 1,0 1,03 1,0 0,99 1,0 1,05 1,1 1,04 1,0 1,02 1,0 0,99 1,0 1,02 1,0 1,09 1,1

14 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 14/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne trzydzielne ze słupkiem stałym oraz ruchomym HP152/HP302/HP152) b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152 i skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) 2400 x ,07 1,1 1,03 1,0 1,11 1,1 1,08 1,1 1,06 1,1 1,03 1,0

15 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 15/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne czterodzielne ze słupkami stałymi okno otwieralne czterodzielne ze słupkami stałymi (4 szt.) oraz ruchomym (1 szt.) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 i ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152) b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) 2400 x 1700 HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152 i 2400 x 1700 skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) 1,08 1,1 1,16 1,2 1,14 1,1 1,11 1,1 1,20 1,2 1,15 1,2 1,13 1,1 c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, 1,10 1,1

16 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 16/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne pięciodzielne ze słupkami stałymi okno otwieralne pięciodzielne ze słupkami stałymi (3 szt.) oraz ruchomym (1szt.) HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 i ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152). b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) 4197 x 2250 c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152 1 szt. i 4197 x 2250 skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1szt. 1,17 1,2 1,04 1,0 1,03 1,0 1,00 1,0 1,07 1,1 1,04 1,0 b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub 1,03 1,0

17 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 17/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne sześciodzielne ze słupkami stałymi okno otwieralne sześciodzielne ze słupkami stałymi (4 szt.) oraz ruchomym (1 szt.) HO182/HP350/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 i ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152). b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152 1 szt. i skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1szt x x ,0 1,0 1,06 1,1 1,09 1,1 1,07 1,1 1,05 1,1 1,13 1,1 1,08 1,1 b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 1 szt. (lub 1,07 1,1

18 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 18/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne siedmiodzielne ze słupkami stałymi HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 i ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152). b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) 4197 x 2250 HP172/HP302/HP172 (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 1,05 1,1 1,12 1,1 1,13 1,1 1,12 1,1 1,09 1,1 1,18 1,2

19 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 19/147 L.p. Opis okna Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U W W/(m 2 K) po zaokrągleniu okno otwieralne siedmiodzielne ze słupkami stałymi (5 szt.) oraz ruchomym (1 szt.) a) ościeŝnica/skrzydło (jak w pkt. 2a) HP152/HP302/HP152 1 szt. i skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1szt.. b) ościeŝnica/skrzydło (jak w pkt. 2b) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub HP182/HP350/HP182, HO182/HP350/HO182) c) ościeŝnica/skrzydło (jak w pkt. 2c) HP172/HP302/HP172 1 szt. (lub HO172/HO302/HO172, HO172/HP303/HO172, HP182/HP302/HP182, HP182/HO302/HP182, HO182/HO302/HO182) i skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub HP172/HP302+NP118/HP172, HP172/HO302+NP118/HP172, HO172/HO302+NP118/HO172, HP182/HP302+NP118/HP182, HP182/HO302+NP118/HP182) d) ościeŝnica/skrzydło (jak w pkt. 2d) HO172/HP304/HP172 i ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) 4197 x ,13 1,1 1,11 1,1 1,13 1,1 1,16 1,2

20 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 20/147 Tablica 5 L.p. Opis drzwi Opis sekcji ramy Wymiary zewnętrzne okna mm wynik obliczeń U D W/(m 2 K) po zaokrągleniu drzwi otwieralne jednodzielne drzwi otwieralne dwudzielne ze słupkiem ruchomym a) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) ze skrzydło HP155/próg ZS153 (lub skrzydło HP156/próg ZS153) b) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) ze skrzydło HP153/próg (lub skrzydło HP154/próg , skrzydło HP155/próg , skrzydło HP156/próg , skrzydło HP152/próg MACO Transit, skrzydło HP153/próg MACO Transit, skrzydło HP154/próg MACO Transit, skrzydło HO172/próg MACO Transit, skrzydło HP182/próg MACO Transit, skrzydło HO182/próg MACO Transit) a) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) ze skrzydło HP155/próg ZS153 (lub skrzydło HP156/próg ZS153) b) ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub HO172/HP350/HO172 HP182/HP350/HP182, HO182/HP350/HO182) ze skrzydło HP153/próg (lub skrzydło HP154/próg , ze skrzydło HP155/próg skrzydło HP156/próg , skrzydło HP152/próg MACO Transit skrzydło HP153/próg MACO Transit, skrzydło HP154/próg MACO Transit, skrzydło HO172/próg MACO Transit, skrzydło HP182/próg MACO Transit, skrzydło HO182/próg MACO Transit) 1000 x x ,12 1,1 1,09 1,1 1,12 1,1 1,09 1,1

21 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 21/147 Tablica 6 - Wyniki obliczeń wartości U W okna nieotwieralnego jednodzielnego systemu Brügmann AD - ościeŝnica okna stałego HO102, w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w Tablica 7 - Wyniki obliczeń wartości U W okna nieotwieralnego jednodzielnego systemu Brügmann AD - ościeŝnica okna stałego HP122, HO122, w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

22 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 22/147 Tablica 8 - Wyniki obliczeń wartości U W okna nieotwieralnego jednodzielnego systemu Brügmann AD - ościeŝnica okna stałego HO120, w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w Tablica 9 - Wyniki obliczeń wartości U W okna nieotwieralnego jednodzielnego systemu Brügmann AD - ościeŝnica okna stałego HP110, w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

23 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 23/147 Tablica 10 - Wyniki obliczeń wartości U W okna otwieralnego jednodzielnego systemu Brügmann AD - ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w Tablica 11 - Wyniki obliczeń wartości U W okna otwieralnego jednodzielnego systemu Brügmann AD - ościeŝnica/skrzydło HP122/HP172 (lub HO102/HO172, HO122/HP152, HO122/HO172, HP122/HO172, HO122/HP182, HP122/HP182, HP122/HO182, HO122/HO182, HP102/HP182, HO102/HP182, HO102/HO182), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

24 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 24/147 Tablica 12 - Wyniki obliczeń wartości U W okna otwieralnego jednodzielnego systemu Brügmann AD - ościeŝnica/skrzydło ościeŝnica/skrzydło HO120/HO172 (lub HO120/HO182), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w Tablica 13 - Wyniki obliczeń wartości U W okna otwieralnego jednodzielnego systemu Brügmann AD - ościeŝnica/skrzydło ościeŝnica/skrzydło HP110/HP152 (lub HP110/HO172, HP110/HP182, HP110/HO182), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

25 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 25/147 Tablica 14 - Wyniki obliczeń wartości U W okna otwieralnego jednodzielnego ze szczebliną (poprzeczką) systemu Brügmann AD - ościeŝnica/skrzydło HP102/HP152 (lub HO102/HP152) ze szczebliną (poprzeczką) HP302(HO302), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w Tablica 15 - Wyniki obliczeń wartości U W okna otwieralnego jednodzielnego ze szczebliną (poprzeczką) systemu Brügmann AD - ościeŝnica/skrzydło HP122/HP172 (lub HO102/HO172, HO122/HP152, HO122/HO172, HP122/HO172, HO122/HP182, HP122/HP182, HP122/HO182, HO122/HO182, HP102/HP182, HO102/HP182, HO102/HO182), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

26 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 26/147 Tablica 16 - Wyniki obliczeń wartości U W okna otwieralnego jednodzielnego ze szczebliną (poprzeczką) systemu Brügmann AD - ościeŝnica/skrzydło HO120/HO172 (lub HO120/HO182), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w Tablica 17 - Wyniki obliczeń wartości U W okna otwieralnego jednodzielnego ze szczebliną (poprzeczką) systemu Brügmann AD - ościeŝnica/skrzydło HP110/HP152 (lub HP110/HO172, HP110/HP182, HP110/HO182), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

27 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 27/147 Tablica 18 - Wyniki obliczeń wartości U W okna otwieralnego dwudzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2a) HP152/HP302/HP152, w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

28 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 28/147 Tablica 19 - Wyniki obliczeń wartości U W okna otwieralnego dwudzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2b) HP172/HP302/HP172 (lub jak w tablicy 2 pkt. 4b), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

29 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 29/147 Tablica 20 - Wyniki obliczeń wartości U W okna otwieralnego dwudzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2c) HP172/HP302/HP172 (lub jak w tablicy 2 pkt. 4c), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

30 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 30/147 Tablica 21 - Wyniki obliczeń wartości U W okna otwieralnego dwudzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2d) HO172/HP304/HO172, w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

31 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 31/147 Tablica 22 - Wyniki obliczeń wartości U W okna otwieralnego dwudzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2a) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152, w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

32 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 32/147 Tablica 23 - Wyniki obliczeń wartości U W okna otwieralnego dwudzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2b) ze skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (jak w tablicy 2 pkt. 5b), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

33 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 33/147 Tablica 24 - Wyniki obliczeń wartości U W okna otwieralnego dwudzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2c) ze skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (jak w tablicy 2 pkt. 5c), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

34 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 34/147 Tablica 25 - Wyniki obliczeń wartości U W okna otwieralnego dwudzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2d) ze skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (jak w tablicy 2 pkt. 5d), w W/(m 2 K) - wartości podane w tablicy są wartościami deklarowanymi, do znakowania znakiem CE, po zaokrągleniu do - w przypadku okna o wymiarach między podanymi w tablicy naleŝy deklarować wartość podaną w tablicy w

35 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 35/147 Tablica 26 - Wyniki obliczeń wartości U W okna otwieralnego trzydzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2a) HP152/HP302/HP152, w W/(m 2 K)

36 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 36/147 Tablica 27 - Wyniki obliczeń wartości U W okna otwieralnego trzydzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2b) HP172/HP302/HP172 (lub jak w tablicy 2 pkt. 6b), w W/(m 2 K)

37 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 37/147 Tablica 28 - Wyniki obliczeń wartości U W okna otwieralnego trzydzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2c) HP172/HP302/HP172 (lub jak w tablicy 2 pkt. 6c), w W/(m 2 K)

38 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 38/147 Tablica 29 - Wyniki obliczeń wartości U W okna otwieralnego trzydzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2d) HO172/HP304/HP172, w W/(m 2 K)

39 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 39/147 Tablica 30 - Wyniki obliczeń wartości U W okna otwieralnego trzydzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2a) HP152/HP302/HP152 oraz skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152, w W/(m 2 K)

40 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 40/147 Tablica 31 - Wyniki obliczeń wartości U W okna otwieralnego trzydzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2b) HP172/HP302/HP172 oraz skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 (lub jak w tablicy 2 pkt. 7b), w W/(m 2 K)

41 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 41/147 Tablica 32 - Wyniki obliczeń wartości U W okna otwieralnego trzydzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2c) HP172/HP302/HP172 oraz skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 (lub jak w tablicy 2 pkt. 7c), w W/(m 2 K)

42 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 42/147 Tablica 33 - Wyniki obliczeń wartości U W okna otwieralnego trzydzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2d) HO172/HP304/HP172 oraz skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 (lub jak w tablicy 2 pkt. 7d), w W/(m 2 K)

43 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 43/147 Tablica 34 - Wyniki obliczeń wartości U W okna otwieralnego czterodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2a) HP152/HP302/HP152, w W/(m 2 K)

44 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 44/147 Tablica 35 - Wyniki obliczeń wartości U W okna otwieralnego czterodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2b) HP172/HP302/HP172 (lub jak w tablicy 2 pkt. 8b), w W/(m 2 K)

45 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 45/147 Tablica 36 - Wyniki obliczeń wartości U W okna otwieralnego czterodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2c) HP172/HP302/HP172 (lub jak w tablicy 2 pkt. 8c), w W/(m 2 K)

46 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 46/147 Tablica 37 - Wyniki obliczeń wartości U W okna otwieralnego czterodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2d) HO172/HP304/HP172, w W/(m 2 K)

47 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 47/147 Tablica 38 - Wyniki obliczeń wartości U W okna otwieralnego czterodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2a) HP152/HP302/HP152 2szt. oraz skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1szt., w W/(m 2 K)

48 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 48/147 Tablica 39 - Wyniki obliczeń wartości U W okna otwieralnego czterodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2b) HP172/HP302/HP172 2szt. oraz skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 1szt. (lub jak w tablicy 2 pkt. 9b), w W/(m 2 K)

49 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 49/147 Tablica 40 - Wyniki obliczeń wartości U W okna otwieralnego czterodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2c) HP172/HP302/HP172 2szt. oraz skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 1szt. (lub jak w tablicy 2 pkt. 9c), w W/(m 2 K)

50 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 50/147 Tablica 41 - Wyniki obliczeń wartości U W okna otwieralnego czterodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2d) HO172/HP304/HP172 3szt. oraz skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1szt. (lub jak w tablicy 2 pkt. 9c), w W/(m 2 K)

51 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 51/147 Tablica 42 - Wyniki obliczeń wartości U W okna otwieralnego pięciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2a) HP152/HP302/HP152, w W/(m 2 K)

52 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 52/147 Tablica 43 - Wyniki obliczeń wartości U W okna otwieralnego pięciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2b) HP172/HP302/HP172 (lub jak w tablicy 2 pkt. 10b), w W/(m 2 K)

53 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 53/147 Tablica 44 - Wyniki obliczeń wartości U W okna otwieralnego pięciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 22pkt. 2c) HP172/HP302/HP172, w W/(m 2 K)

54 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 54/147 Tablica 45 - Wyniki obliczeń wartości U W okna otwieralnego pięciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2d) HO172/HP304/HP172, w W/(m 2 K)

55 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 55/147 Tablica 46 - Wyniki obliczeń wartości U W okna otwieralnego pięciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2a) HP152/HP302/HP152 3 szt. oraz skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1 szt., w W/(m 2 K)

56 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 56/147 Tablica 47 - Wyniki obliczeń wartości U W okna otwieralnego pięciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2b) HP172/HP302/HP172 3 szt. oraz skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 1 szt. (lub jak w tablicy 2 pkt. 11b), w W/(m 2 K)

57 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 57/147 Tablica 48 - Wyniki obliczeń wartości U W okna otwieralnego pięciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2c) HP172/HP302/HP172 3 szt. oraz skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 1 szt. (lub jak w tablicy 2 pkt. 11c), w W/(m 2 K)

58 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 58/147 Tablica 49 - Wyniki obliczeń wartości U W okna otwieralnego pięciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2d) HO172/HP304/HP172 3 szt. oraz skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1 szt. (lub jak w tablicy 2 pkt. 11d), w W/(m 2 K)

59 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 59/147 Tablica 50 - Wyniki obliczeń wartości U W okna otwieralnego sześciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2a) HP152/HP302/HP152, w W/(m 2 K)

60 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 60/147 Tablica 51 - Wyniki obliczeń wartości U W okna otwieralnego sześciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2b) HP172/HP302/HP172 (lub jak w tablicy 2 pkt. 12b), w W/(m 2 K)

61 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 61/147 Tablica 52 - Wyniki obliczeń wartości U W okna otwieralnego sześciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 12c) HP172/HP302/HP172, w W/(m 2 K)

62 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 62/147 Tablica 53 - Wyniki obliczeń wartości U W okna otwieralnego sześciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 12d) HO172/HP304/HP172, w W/(m 2 K)

63 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 63/147 Tablica 54 - Wyniki obliczeń wartości U W okna otwieralnego sześciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2a) HP152/HP302/HP152 4 szt. oraz skrzydło/słupek ruchomy/skrzydło HP152/HP350/HP152 1 szt., w W/(m 2 K)

64 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 64/147 Tablica 55 - Wyniki obliczeń wartości U W okna otwieralnego sześciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2b) HP172/HP302/HP172 4 szt. oraz skrzydło/słupek ruchomy/skrzydło HO172/HP350/HO172 1 szt. (lub jak w tablicy 2 pkt. 13b), w W/(m 2 K)

65 LFS RAPORT Z BADAŃ NR: LFS-02657/B/09.06 Strona 65/147 Tablica 56 - Wyniki obliczeń wartości U W okna otwieralnego sześciodzielnego systemu Brügmann AD - ościeŝnica/skrzydło (jak w tablicy 2 pkt. 2c) HP172/HP302/HP172 4 szt. oraz skrzydło/słupek ruchomy/skrzydło HP152/HP302+NP118/HP152 1 szt. (lub jak w tablicy 2 pkt. 13c), w W/(m 2 K)
