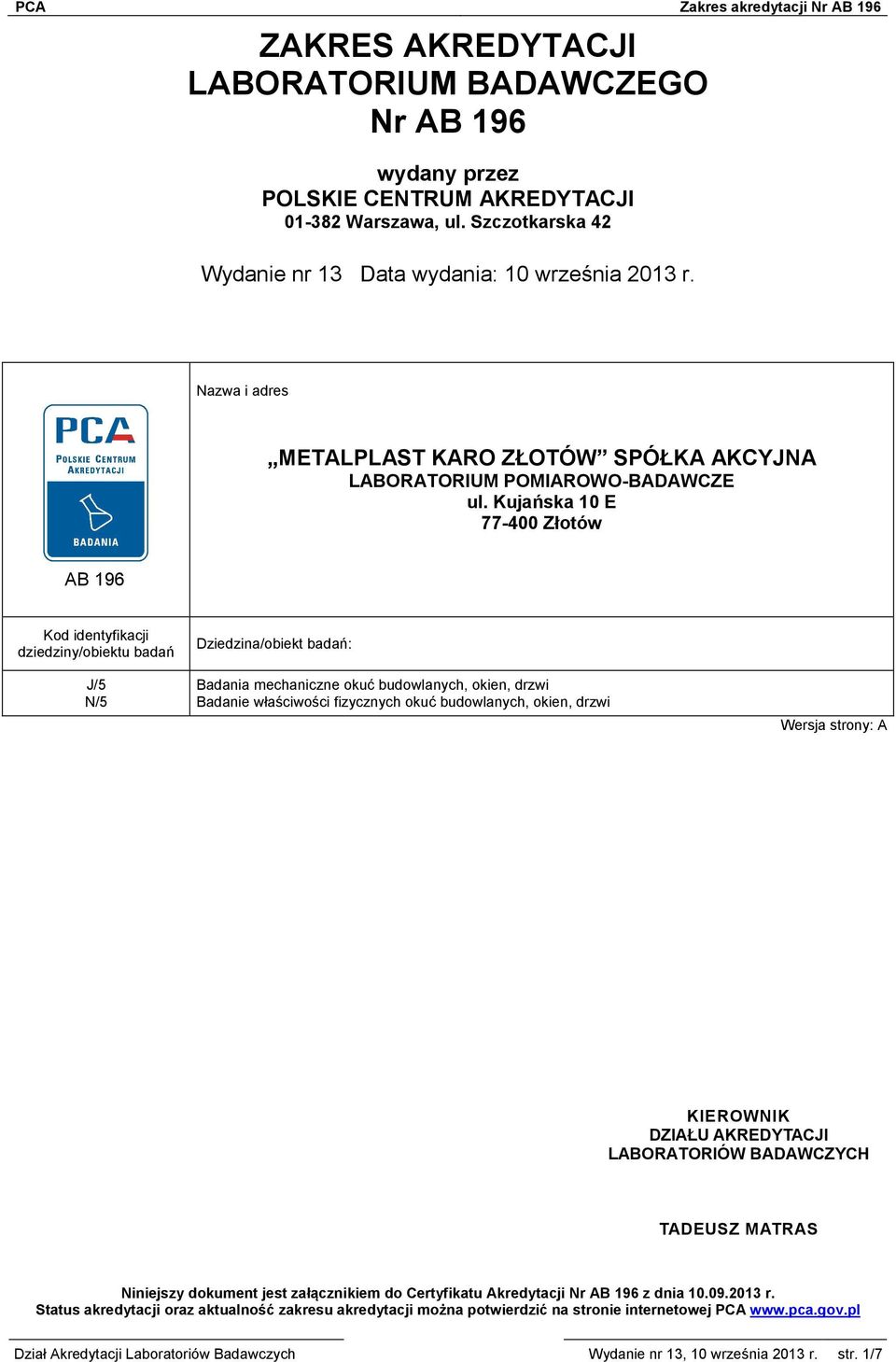

1 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 196 wydany przez POLSKIE CENTRUM AKREDYTACJI Warszawa, ul. Szczotkarska 42 Wydanie nr 13 Data wydania: 10 września 2013 r. Nazwa i adres METALPLAST KARO ZŁOTÓW SPÓŁKA AKCYJNA LABORATORIUM POMIAROWO-BADAWCZE ul. Kujańska 10 E Złotów AB 196 Kod identyfikacji dziedziny/obiektu badań Dziedzina/obiekt badań: J/5 Badania mechaniczne okuć budowlanych, okien, drzwi N/5 Badanie właściwości fizycznych okuć budowlanych, okien, drzwi KIEROWNIK DZIAŁU AKREDYTACJI LABORATORIÓW BADAWCZYCH TADEUSZ MATRAS Niniejszy dokument jest załącznikiem do Certyfikatu Akredytacji Nr AB 196 z dnia r. Status akredytacji oraz aktualność zakresu akredytacji można potwierdzić na stronie internetowej PCA Dział Akredytacji Laboratoriów Badawczych Wydanie nr 13, 10 września 2013 r. str. 1/7

2 Materiały stosowane na elementy okuć Okucia budowlane stosowane w stolarce otworowej Powłoki ochronne metalowe Powłoki ochronne metalowe i niemetalowe Elementy ruchome okuć Zawiasy jednoosiowe Okucia uchylno rozwierane i rozwierane Laboratorium Pomiarowo-Badawcze ul. Kujańska 10 E, Złotów Wymiary liniowe w osi x, y, z Zakres: * x = (0 400) mm * y = (0 400) mm * z = (0 500) mm Wymiary liniowe zewnętrzne i wewnętrzne Metoda bezpośrednia Własności mechaniczne: - wytrzymałość na rozciąganie Rm - wydłużenie A - przewężenie Z Zakres: siła F do 50 kn Próba rozciągania w temperaturze pokojowej Twardość HB Zakres: - do 450 HB - średnica kulki 5 mm; 10 mm Metoda Brinella Twardość HRC Zakres: skala C Metoda Rockwella Mikrotwardość HV Zakres: do 0,2 HV Metoda Vickersa Wymiary liniowe w osi x, y, z Zakres: * x = (0 400) mm * y = (0 400) mm * z = (0 500) mm Wymiary liniowe zewnętrzne i wewnętrzne Metoda bezpośrednia Grubość Metoda mikroskopowa Grubość Metoda magnetyczna Procedura badawcza L z dnia , edycja 1 z dnia , edycja 1 PN-EN ISO :2010 metoda B PN-EN ISO :2008 PN-EN ISO :2007 PN-EN ISO :2007 PN-EN ISO :2007 Procedura badawcza L z dnia , edycja 1 z dnia , edycja 1 PN-EN ISO 1463:2006 PN-EN ISO 2178:1998 PN-EN ISO 2360:2006 PN-EN ISO 2808:2008 pkt , Procedura badawcza L z dnia , edycja 2 Siła przesuwu Moment obrotowy do 100 Nm Trwałość zawias PN-EN 1935:2003 pkt. 7.5 Wytrzymałość na obciążenia PN-EN 1935:2003 pkt. 7.3 statyczne Zakres: (1,5 15) kn Trwałość Wielokrotne otwieranie i zamykanie Wytrzymałość na: - obciążenia statyczne Zakres: do 50 kn - obciążenia dynamiczne Zakres: energia wytworzona masą do 50 kg PN-EN :2007 pkt , 7.3.3, 7.4 PN-EN :2007 pkt , 7.3.5, 7.3.6, 7.3.7, Dział Akredytacji Laboratoriów Badawczych Wydanie nr 13, 10 września 2013 r. str. 2/7

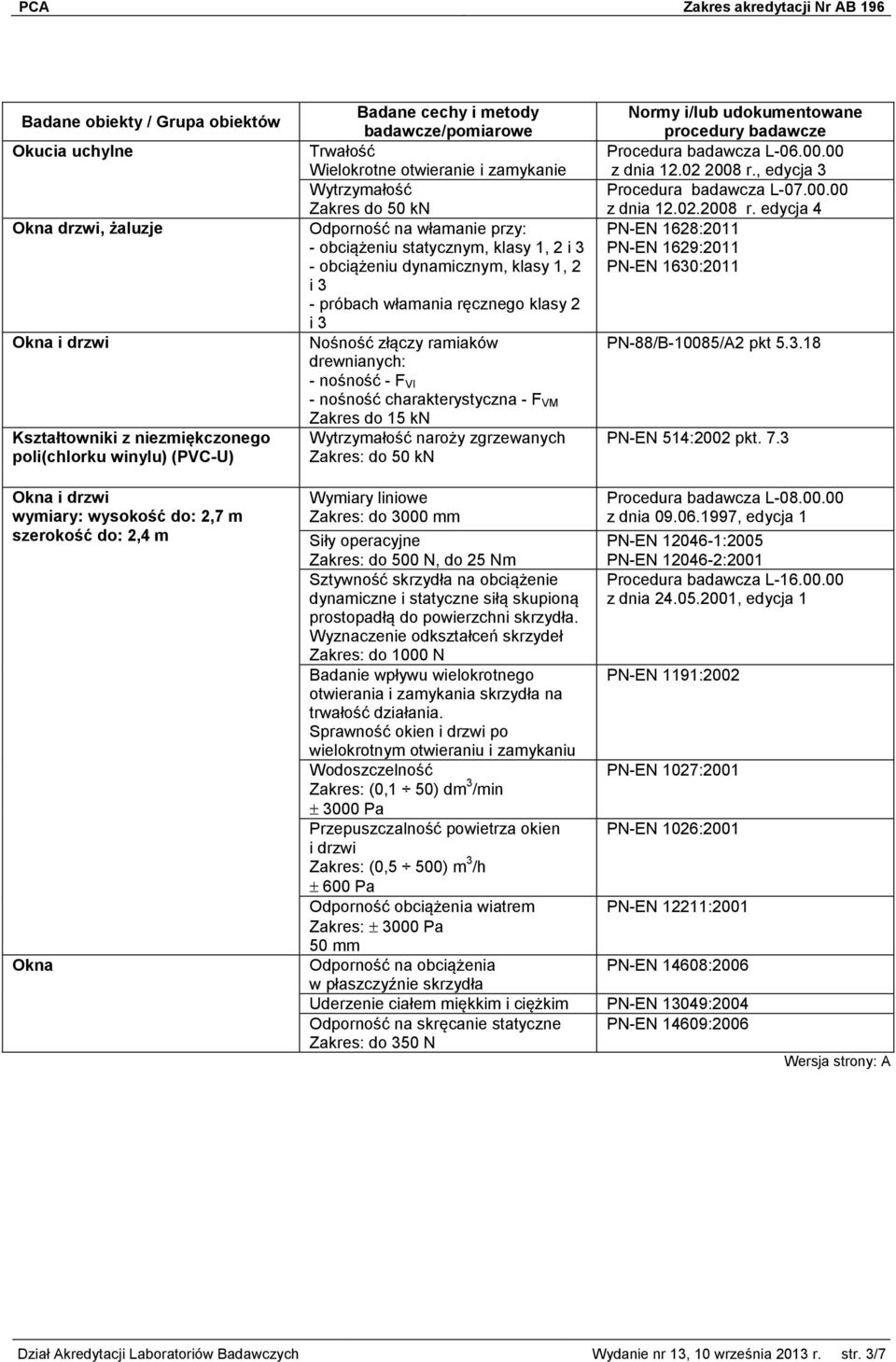

3 Okucia uchylne Okna drzwi, żaluzje Okna i drzwi Kształtowniki z niezmiękczonego poli(chlorku winylu) (PVC-U) Trwałość Wielokrotne otwieranie i zamykanie Wytrzymałość Zakres do 50 kn Odporność na włamanie przy: - obciążeniu statycznym, klasy 1, 2 i 3 - obciążeniu dynamicznym, klasy 1, 2 i 3 - próbach włamania ręcznego klasy 2 i 3 Nośność złączy ramiaków drewnianych: - nośność - F VI - nośność charakterystyczna - F VM Zakres do 15 kn Wytrzymałość naroży zgrzewanych Zakres: do 50 kn Procedura badawcza L z dnia r., edycja 3 Procedura badawcza L z dnia r. edycja 4 PN-EN 1628:2011 PN-EN 1629:2011 PN-EN 1630:2011 PN-88/B-10085/A2 pkt PN-EN 514:2002 pkt. 7.3 Okna i drzwi wymiary: wysokość do: 2,7 m szerokość do: 2,4 m Okna Wymiary liniowe Zakres: do 3000 mm z dnia , edycja 1 Siły operacyjne PN-EN :2005 Zakres: do 500 N, do 25 Nm PN-EN :2001 Sztywność skrzydła na obciążenie Procedura badawcza L dynamiczne i statyczne siłą skupioną z dnia , edycja 1 prostopadłą do powierzchni skrzydła. Wyznaczenie odkształceń skrzydeł Zakres: do 1000 N Badanie wpływu wielokrotnego PN-EN 1191:2002 otwierania i zamykania skrzydła na trwałość działania. Sprawność okien i drzwi po wielokrotnym otwieraniu i zamykaniu Wodoszczelność PN-EN 1027:2001 Zakres: (0,1 50) dm 3 /min 3000 Pa Przepuszczalność powietrza okien PN-EN 1026:2001 i drzwi Zakres: (0,5 500) m 3 /h 600 Pa Odporność obciążenia wiatrem PN-EN 12211:2001 Zakres: 3000 Pa 50 mm Odporność na obciążenia PN-EN 14608:2006 w płaszczyźnie skrzydła Uderzenie ciałem miękkim i ciężkim PN-EN 13049:2004 Odporność na skręcanie statyczne PN-EN 14609:2006 Zakres: do 350 N Dział Akredytacji Laboratoriów Badawczych Wydanie nr 13, 10 września 2013 r. str. 3/7

4 Drzwi - skrzydła drzwiowe Zamki wpuszczane i wierzchnie Odporność na obciążenia pionowe PN-EN 947:2000 Zakres: (2,0 5000) N Wytrzymałość na skręcenia statyczne PN-EN 948:2000 Zakres: (2,0 5000) N Odporność na uderzenia ciałem PN-EN 950:2000 twardym Wymiary geometryczne liniowe: PN-EN 951:2000 wysokość, szerokość, grubość i prostokątność Zakres: (1 3000) mm Płaskość ogólna i miejscowa PN-EN 952:2000 Zakres: (0,1 50) mm Moment obrotowy do uruchomienia PN-EN 12209:2005 pkt zapadki Trwałość mechanizmów zapadki PN-EN 12209:2005 pkt. 6.3 Trwałość mechanizmów zasuwki PN-EN 12209:2005 pkt Wytrzymałość klucza PN-EN 12209:2005 pkt Moment obrotowy do wycofania PN-EN 12209:2005 pkt zapadki za pomocą klucza w zamkach z dźwignią Moment obrotowy do wycofania PN-EN 12209:2005 pkt zapadki z klamką Min. moment obrotowy powrotny PN-EN 12209:2005 pkt orzecha Siła powrotna zapadki PN-EN 12209:2005 pkt Siła zamknięcia drzwi na zapadkę PN-EN 12209:2005 pkt Odporność rygla hakowego na PN-EN 12209:2005 pkt wyzębianie Zakres: (1 6) kn Wytrzymałość na sforsowanie PN-EN 12209:2005 pkt urządzenia ustalającego w zamku do drzwi przesuwnych Zakres do 50 kn Zdolność do samoczynnego PN-EN 12209:2005 pkt zamknięcia się Zdolnośc do samoczynnego PN-EN 12209:2005 pkt zamknięcia z pośrednim położeniem blokującym Skuteczność automatycznego PN-EN 12209:2005 pkt zamykania zasuwki Skuteczność automatycznego PN-EN 12209:2005 pkt zamykania zapadki Działania w skrajnych temperaturach PN-EN 12209:2005 pkt (-20 C i +80 C ) Odporność zapadki na obciążenia PN-EN 12209:2005 pkt. 6.2, 6.8, Odpornośc zasuwki na obciążenia Odporność zaczepu na obciążenia Zakres: (1 10) kn Dział Akredytacji Laboratoriów Badawczych Wydanie nr 13, 10 września 2013 r. str. 4/7

5 Powłoki ochronno-dekoracyjne Drzwi, skrzydła drzwiowe Odporność korozyjna w obojętnej mgle solnej Odporność na uderzenia ciałem miękkim i ciężkim PN-H-04603:1976 PN-EN ISO 9227:2012 PN-EN 949:2000 Dział Akredytacji Laboratoriów Badawczych Wydanie nr 13, 10 września 2013 r. str. 5/7

6 Okna drzwi, żaluzje Okna i drzwi wymiary: wysokość do: 6,5 m szerokość do: 6,0 m Laboratorium Pomiarowo-Badawcze Oddział w Bielsku-Białej ul. Warszawska 153; Bielsko-Biała Odporność na włamanie przy: - obciążeniu statycznym dla klasy 1, 2 i 3 - obciążeniu dynamicznym dla klasy 1, 2 i 3 - próbach włamania ręcznego dla klasy 1i 2 Wymiary geometryczne liniowe PN-EN 1628:2011 PN-EN 1629:2011 PN-EN 1630:2011 z dnia edycja 2 Siły operacyjne PN-EN :2005 PN-EN :2001 Odporność na wielokrotne otwieranie PN-EN 1191:2002 i zamykanie Wodoszczelność PN- EN 1027:2001 Przepuszczalność powietrza PN-EN 1026:2001 Okna Drzwi Ściany osłonowe wymiary: wysokość do: 6,5 m szerokość do: 6,0 m Zasłony zewnętrzne, Żaluzje wymiary: wysokość do: 6,5 m Odpornośc obciążenia wiatrem PN-EN 12211:2001 Odporność na obciążenia PN-EN 14608:2006 w płaszczyźnie skrzydła Odporność na skręcanie statyczne PN-EN 14609:2006 Odporność na uderzenia ciałem miękkim i ciężkim PN-EN 13049:2004 Odporność na obciążenia pionowe PN-EN 947:2000 Wytrzymałość na skręcanie statyczne PN-EN 948:2000 Odporność na uderzenia ciałem PN-EN 949:2000 miękkim i ciężkim Odporność na uderzenie ciałem PN-EN 950:2000 twardym Wymiary geometryczne liniowe: wysokość, szerokość, prostokątność, PN-EN 951:2000 grubość od 50 mm do 150 mm Płaskość ogólna i miejscowa PN-EN 952:2000 Przepuszczalność powietrza PN-EN 12153:2004 Wodoszczelność PN-EN 12155:2004 Odporność na obciążenie wiatrem PN-EN 12179:2004 Odporność na obciążenie wiatrem PN-EN 1932:2005 Przepuszczalności powietrza PN-EN 12835:2005 Odporność na uderzenie ciałem PN-EN 13330:2005 twardym szerokość do: 6,0 m Siły operacyjne PN-EN 13527:2005 Dział Akredytacji Laboratoriów Badawczych Wydanie nr 13, 10 września 2013 r. str. 6/7

7 Wykaz zmian Zakresu Akredytacji Nr AB 196 Status zmian: wersja pierwotna A Zatwierdzam status zmian KIEROWNIK DZIAŁU AKREDYTACJI LABORATORIÓW BADAWCZYCH TADEUSZ MATRAS dnia: r. Dział Akredytacji Laboratoriów Badawczych Wydanie nr 13, 10 września 2013 r. str. 7/7
