Sprawozdanie z badania nr /2. Okno dwuskrzydłowe uchylno-rozwierne ze słupkiem ruchomym Alphaline 90 MD

Wielkość: px
Rozpocząć pokaz od strony:

Download "Sprawozdanie z badania nr /2. Okno dwuskrzydłowe uchylno-rozwierne ze słupkiem ruchomym Alphaline 90 MD"

Transkrypt

1 Dowód Odporność na obciążenie wiatrem. Wodoszczelność. Przepuszczalność powietrza. Siły operacyjne. Wytrzymałość mechaniczna. Odporność na wielokrotne otwieranie i zamykanie. Nośność urządzeń zabezpieczających. Sprawozdanie z badania nr /2 Zleceniodawca VEKA AG Dieselstraße Sendenhorst Produkt System Okno dwuskrzydłowe uchylno-rozwierne ze słupkiem ruchomym Alphaline 90 MD Podstawa EN : Normy badawcze: EN 1026 : EN 1027 : EN : EN : EN : EN : EN 1191 : RAL-RG 607/3 Cechy konstrukcyjne Wymiary zewnętrzne Materiał ramy Cechy szczególne ift Rosenheim 28 października mm x 1576 mm PVC-U/biały -/- Odporność na obciążenie wiatrem EN Klasa C5 / B5 Wodoszczelność EN Klasa 7A Przepuszczalność powietrza EN Klasa 4 Siły operacyjne EN Klasa 1 Wytrzymałość mechaniczna EN Klasa 4 Odporność na wielokrotne otwieranie i zamykanie EN Klasa 2 Nośność urządzeń zabezpieczających Wymagania zostały spełnione Wskazówki dotyczące stosowania Niniejsza sprawozdanie badawcze służy jako dowód zgodności przedstawionych wyżej właściwości okien z EN : ; może ono służyć w celach wyjaśniających jako podstawa własnego sprawozdania ITT producenta w procedurze dowodu zgodności nr 3 jako podstawa deklaracji producenta. Zakres obowiązywania Podane dane i właściwości odnoszą się wyłącznie do przebadanego i opisanego przedmiotu badań. Wyniki badań mogą zostać przeniesione na podobne lub mniejsze wymiary przy zachowaniu konstrukcji, okuć oraz podobnego formatu, przy zachowaniu masy skrzydła. Badanie wymienionych wyżej właściwości nie upoważnia do orzekania o dalszych właściwościach określających jakość i sprawność niniejszej konstrukcji; w szczególności nie uwzględniono odporności na działanie czynników atmosferycznych i odporności na starzenie. Wskazówki dotyczące publikacji Obowiązuje instrukcja ift Zasady i wskazówki dotyczące korzystania z dokumentacji badań ift". Niniejsza strona może być stosowana jako streszczenie. Jörn Peter Lass, Dipl.-Ing. (FH) Kierownik komórki badawczej ift Centrum Okien i Elewacji Robert Kolacny, Dipl.-Ing. (FH) Inżynier badawczy ift Centrum Okien i Elewacji Treść Niniejszy dowód zawiera 14 stron / 562

2 Strona: 2 z 14 1 Przedmiot badań 1.1 Opis przedmiotu badań Produkt Producent Data produkcji System Sposób i kierunek otwierania Materiał ramy Wymiary zewnętrzne ościeżnicy (szer. x wys.) Wymiary zewnętrzne skrzydła (szer. x wys.) Masa skrzydła Ościeżnica połączenie ramy Rama skrzydła połączenie ramy Kształt przylgi Odwodnienie przylgowe Uszczelka przylgi (materiał, producent, kształt naroży) przylga zewnętrzna przylga środkowa przylga wewnętrzna Wyrównanie ciśnienia Szklenie Montaż przeszklenia uszczelka podszybowa (materiał, producent, kształt naroży) zewnętrzna wewnętrzna wyrównanie ciśnienia w strefie podszybowej Okucia Typ / producent Dwuskrzydłowe okno uchylno-rozwierne ze słupkiem ruchomym Veka AG maj 2008 roku Alphaline 90 MD Skrzydło ruchome: DIN uchylno-rozwierny, w prawo, do środka Skrzydło bierne: DIN rozwierny w lewo, do środka PVC-U/biały 1264 mm x 1576 mm 594 mm x 1500 mm 32,8 kg , bliższe dane patrz rysunek cięte pod kątem i zgrzewane , bliższe dane patrz rysunek cięte pod kątem i zgrzewane w przyldze 4 rowki 5 mm x 30 mm, od zewnątrz 2 rowki 5 mm x 30 mm numery produktów patrz rysunek uszczelka , EPDEM, szara, biegnący po obwodzie, u góry pośrodku łączona na styk, dostawca Veka AG uszczelka , EPDEM, szara, biegnący po obwodzie, u góry pośrodku łączona na styk, dostawca Veka AG uszczelka , EPDEM, szara, biegnący po obwodzie, u góry pośrodku łączona na styk, dostawca Veka AG przylga uszczelki zewnętrznej, w górnej części ramy na szerokości każdego skrzydła wycięta na odcinku 50 mm. szyba izolacyjna zespolona, 4 / 16 / 4 / 16 / 4 uszczelka , EPDEM, szara, biegnąca po obwodzie, u góry pośrodku łączona na styk, dostawca Veka AG listwa przyszybowa z wyekstrudowaną uszczelką, cięta pod kątem i łączona na styk w narożach w każdym ze skrzydeł, u góry i u dołu, po 2 rowki 5 mm x 30 mm okucie uchylno-rozwierne, autopilot, August Winkhaus GmbH & Co. KG

3 Strona: 3 z 14 zawias górny/dolny liczba punktów ryglujących maks. odstęp punktów ryglujących pozycja punktów ryglujących skrzydło ruchome: 1 zawias górny, 1 zawias dolny skrzydło bierne: 2 zawiasy rozwierne skrzydło ruchome: 1 u góry, 3 po stronie zawiasów, 2 u dołu skrzydło bierne: 1 u góry, 3 po stronie zawiasów, 4 na słupku ruchomym szyldziki: mm neutralna

4 Strona: 4 z Cechy konstrukcyjne przedmiotu badań Sprawdzeniu podlegały jedynie szczegóły konstrukcyjne związane z badaniem. Rysunki odpowiadają niezmienionej dokumentacji zleceniodawcy. Punkty ryglujące Okucia: Maco Odwodnienie przylgi, odpowietrzenie strefy przyszybowej i wyrównanie ciśnienia Liczbę i rozmieszczenie frezów/nawiertów oraz ich powierzchnię podano w opisie systemu. Konstrukcja okienna ALPHALINE 90 MD Kolor: biały M. Heße K:/Prüfung/Systembeschreibung/ALPHALINE 90 MD 1-przedmiot badań-alpha Rysunek 1 Cechy konstrukcyjne przedmiotu badań

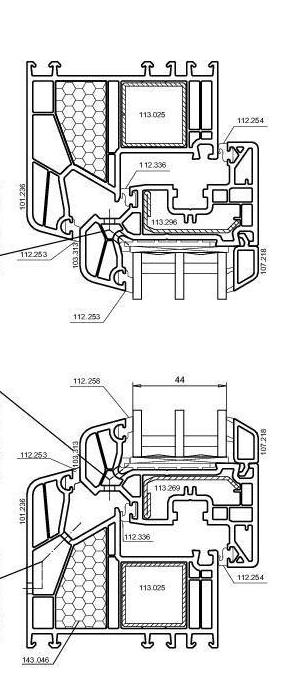

5 Strona: 5 z 14 rowki 5x30 mm rowki 5x30 mm rowki 5x30 mm Rysunek 2 Przekrój pionowy

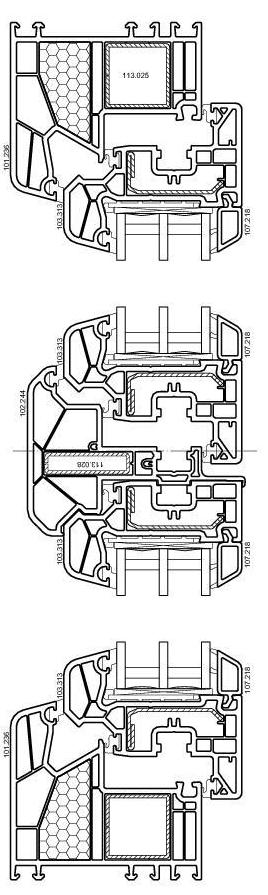

6 Strona: 6 z 14 Przekrój "B-B" Rysunek 3 Przekrój poziomy

7 Strona: 7 z 14 2 Sposób przeprowadzenia badań 2.1 Pobranie próby do badań Wyboru próby dokonał zleceniodawca. Liczba 1 Dostawa 13 maja 2008 roku przez zleceniodawcę Numer rejestracyjny 23834/ Metody badań Podstawa badań EN 1026 : EN 1027 : EN : EN : EN : EN 1191 : EN : RAL-RG 607/3 : Normy klasyfikacyjne EN : EN : EN : EN : EN : Warunki ramowe Odchylenie Okna i drzwi przepuszczalność powietrza metody badań Okna i drzwi wodoszczelność metody badań Okna i drzwi odporność na obciążenie wiatrem metody badań Okna Wyznaczanie odporności na obciążenia powierzchni skrzydła (racking) Okna Wyznaczanie odporności na zwichrzenie statyczne Okna i drzwi Odporność na wielokrotne otwieranie i zamykanie metody badań Okna Siły operacyjne Metody badań Część 1: Okna Wytyczne dotyczące jakości i metod badań okuć rozwiernych i uchylno-rozwiernych Okna i drzwi Przepuszczalność powietrza Klasyfikacja Okna i drzwi Wodoszczelność Klasyfikacja Okna i drzwi Odporność na obciążenie wiatrem Klasyfikacja Okna Klasyfikacja właściwości mechanicznych Obciążenia pionowe, zwichrzenie i siły operacyjne Okna i drzwi Wytrzymałość mechaniczna Wymagania i klasyfikacja odpowiadają wymaganiom norm Nie występują odchylenia w metodach wzgl. warunkach badań.

8 Strona: 8 z Środki badawcze Stanowisko do badania okien numer urządzenia: Czujnik ugięcia numery urządzeń: do Klucz dynamometryczny numer urządzenia: Stanowisko do badania wielokrotnego otwierania i zamykania numer urządzenia: Realizacja badań Data / okres czasu 14 maja 2008 do 10 września 2008 Prowadzący badanie inż. Robert Kolacny

9 Strona: 9 z Kolejność badań Nr Badanie Norma badawcza Norma klasyfikacyjna 1. Nośność urządzeń zabezpieczających EN Wymagania zgodnie z EN Siły operacyjne EN EN Przepuszczalność powietrza EN 1026 EN Wodoszczelność EN 1027 EN Odporność na obciążenie wiatrem 5.1 Ugięcie 5.2 Powtórzenie cykli parcie / ssanie 6. Powtórzenie przepuszczalności powietrza 7. Odporność na obciążenie pionowe 7.1 Pozycja rozwierna 7.2 Pozycja uchylna Siły operacyjne 8. Odporność na skręcanie 8.1 Pozycja rozwierna 8.2 Pozycja uchylna Siły operacyjne 9. Siły operacyjne Wielokrotne otwieranie i zamykanie Siły operacyjne 10. Powtórzenie przepuszczalności powietrza EN EN EN 1026 EN EN EN EN EN EN EN 1191 EN EN EN EN EN EN EN EN EN 1026 EN Powtórzenie wodoszczelności EN 1027 EN Odporność na obciążenie wiatrem - badanie bezpieczeństwa EN EN Test ościeżnicy i przylgi RAL-RG 607/3 -

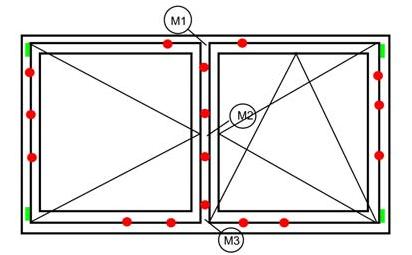

10 Strona: 10 z 14 3 Wyniki badań Protokół badawczy Przedmiot badań Dwuskrzydłowe okno uchylno-rozwierne z ruchomym słupkiem środkowym Nr projektu Firma Veka AG System Alphaline 90 MD Wymiary ościeżnicy mm Materiał ramy PVC-U / biały Wymiary skrzydła mm Data badania 14 maja 2008 Powierzchnia przedmiotu badań 3,8 m 2 Egzaminator Kolacny Długość spoiny 6,0 m Przedmiot badań nr 23834/004 Masa skrzydła 32,8 kg Data wpłynięcia 13 maja 2008 Temperatura 22,3 Data produkcji Maj 2008 Wilgotność powietrza 40,3 % Goście Siekmann, Vages-Schmitz Ciśnienie powietrza 962 hpa Legenda zawiasy ryglowanie kropelkowy przepływ wody wzmocniony przepływ wody miejsca pomiaru ugięcia wypływ dymu Rysunek 1 Cechy konstrukcyjne przedmiotu badań 1 Nośność urządzeń zabezpieczających zgodnie z EN Test urządzeń zabezpieczających trwał 60 s, z użyciem siły 350 N. Nie stwierdzono zakłóceń funkcjonowania przedmiotu badań. Wartość progowa według EN wymagania spełnione 2 Siły operacyjne badanie zgodnie z EN Tabela 1 Pomiar sił operacyjnych Poszczególne wartości zmierzone Wartość średnia w Nm 7,4 7,4 7,4 7,4 Klasyfikacja według EN Klasa 1 3 Przepuszczalność powietrza badanie zgodnie z EN 1026 Tabela 2 Przepuszczalność powietrza pod wpływem parcia wiatru Wartości zmierzone Różnica ciśnień w Pa pod wpływem parcia Strumień objętości m 3 /h 0,5 0,7 0,8 1,0 1,3 1,6 2,5 3,4 wiatru w odniesieniu do długości m 3 /hm 0,08 0,12 0,13 0,17 0,22 0,27 0,42 0,57 w odniesieniu do powierzchni m 3 /hm 2 0,13 0,19 0,21 0,27 0,35 0,43 0,66 0,90 Tabela 3 Przepuszczalność powietrza pod wpływem ssania wiatru Wartości zmierzone Różnica ciśnień w Pa pod wpływem ssania Strumień objętości m3/h 0,7 0,7 0,9 1,2 1,3 1,3 1,8 2,0 wiatru w odniesieniu do długości m3/hm 0,19 0,19 0,24 0,32 0,35 0,35 0,48 0,53 w odniesieniu do powierzchni m3/hm2 0,19 0,19 0,24 0,32 0,35 0,35 0,48 0,53 Tabela 4 Przepuszczalność powietrza na podstawie wartości średniej parcia i ssania wiatru Wartość średnia Różnica ciśnień w Pa z parcia i ssania Strumień objętości m3/h 0,6 0,7 0,9 1,1 1,3 1,5 2,2 2,7 wiatru w odniesieniu do długości m3/hm 0,10 0,12 0,14 0,18 0,22 0,24 0,36 0,45 w odniesieniu do powierzchni m3/hm2 0,16 0,19 0,23 0,29 0,35 0,39 0,57 0,72

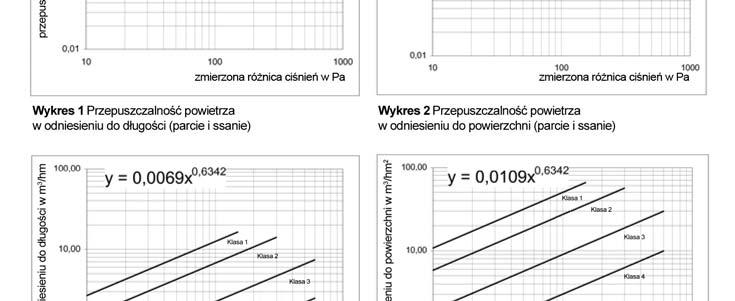

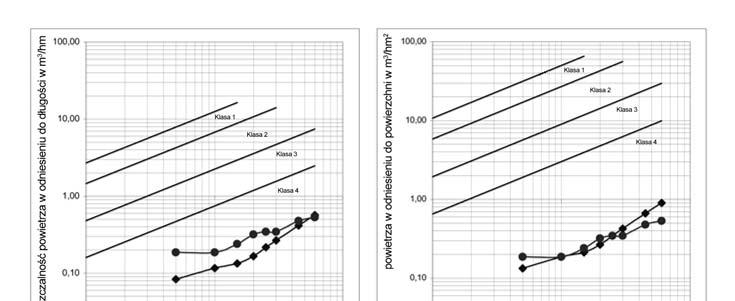

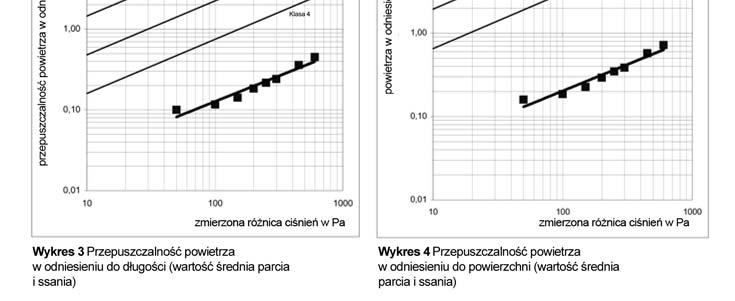

11 Strona: 11 z 14 przepuszczalność przepuszczalność Tabela 5 Wyniki pomiaru Wzorcowa przepuszczalność powietrza Q100 = 0,13 m 3 /hm w odniesieniu do długości spoiny Wzorcowa przepuszczalność powietrza Q100 = 0,20 m 3 /hm 2 w odniesieniu do powierzchni całkowitej Przepuszczalność powietrza w odniesieniu Klasa 4 do długości spoiny Przepuszczalność powietrza w odniesieniu Klasa 4 do powierzchni całkowitej Klasyfikacja ogólna według EN Klasa 4 Do klasyfikacji użyto wartości średnich z tabeli 4

12 Strona: 12 z 14 4 Wodoszczelność - badanie zgodnie z EN 1027 W zakresie do wartości ciśnienia 900 Pa włącznie nie stwierdzono przepływu wody. Klasyfikacja według EN Klasa E900 5 Odporność na obciążenie wiatrem - badanie zgodnie z EN Badanie ugięcia przy obciążeniu wiatrem Maksymalne ciśnienie testowe +/-: 2000 Pa 3 uderzenia ciśnienia o wartości 2200 Pa Tabela 6 Maksymalne ugięcie dla klasyfikacji przy rozpiętości l = 1500 m Klasa maksymalne dopuszczalne ugięcie względne w mm A (l/150) 10,0 B (l/200) 7,5 C (l/300) 5,0 Tabela 7 Wyniki pomiaru ugięcia czołowego w mm pod wpływem parcia / ssania wiatru Parcie wiatru Ssanie wiatru Klasa Wartości p 1 w Pa pomiaru M1 w mm 0,4 1,0 1,7 2,2 2,7-0,8-1,4-1,9-2,1-2,6 ugięcia czołowego M2 w mm 0,9 2,1 3,3 4,4 5,5-1,2-2,4-3,6-4,5-5,7 w mm M3 w mm 0,4 0,9 1,4 2,0 2,5-0,5-1,1-1,5-1,9-2,3 f rel w mm 0,5 1,2 1,8 2,3 2,9-0,6-1,2-1,9-2,5-3,3 l/f rel ,1 652,2 517, Legenda: p 1 ciśnienie testowe M1, M2, M3 czołowa zmiana położenia w miejscach pomiaru M1, M2, M3 f ugięcie czołowe Klasyfikacja według EN 12210*) Klasa C5 / B5 *) Dla klasyfikacji miarodajne jest najniższe oszacowanie wartości parcia i ssania wiatru 5.2 Badanie pod wpływem obciążenia zmiennego parcie ssanie wiatru 50 cykli przy p 2 +/- 800 Pa Nie stwierdzono zakłóceń funkcji. Klasyfikacja według EN Klasa 5 6 Powtórzenie badania przepuszczalności powietrza - badanie zgodnie z EN 1026 Po badaniu odporności na obciążenie wiatrem przy zastosowaniu ciśnień testowych p 1 i p 2, górna granica osiągniętej klasy przepuszczalności powietrza według EN (patrz punkt 3 protokołu) może być przekroczona o nie więcej niż 20%. Wymaganie zostało spełnione.

13 Strona: 13 z 14 7 Odporność na obciążenie pionowe badanie zgodnie z EN Pozycja rozwierna Skrzydło pod kątem rozwarcia 90 o zostało obciążone przez okres 5 minut. Masa na narożu skrzydła: 80 kg Przedmiot badany nie może wykazywać żadnych zakłóceń funkcji, uszkodzeń, trwałych odkształceń, rozluźniania się okuć oraz luzowania systemów spoinowych i uszczelniających. Użytkowanie zgodnie z przeznaczeniem musi być zapewnione. Klasyfikacja według EN Klasa Pozycja uchylna Skrzydło w pozycji uchylnej zostało obciążone przez okres 5 minut. Masa na narożu skrzydła: 80 kg Przedmiot badany nie może wykazywać żadnych zakłóceń funkcji, uszkodzeń, trwałych odkształceń, rozluźniania się okuć oraz luzowania systemów spoinowych i uszczelniających. Użytkowanie zgodnie z przeznaczeniem musi być zapewnione. Wymagania zostały spełnione. Klasyfikacja według EN Klasa 4 8 Odporność na skręcanie badanie zgodnie z EN Pozycja rozwierna Skrzydło pod kątem rozwarcia 90 o zablokowano na dolnym narożu, a na górnym obciążono przez okres 5 minut w kierunku poziomym. Masa na narożu skrzydła: 35 kg Przedmiot badany nie może wykazywać żadnych zakłóceń funkcji, uszkodzeń, trwałych odkształceń, rozluźniania się okuć oraz luzowania systemów spoinowych i uszczelniających. Użytkowanie zgodnie z przeznaczeniem musi być zapewnione. Klasyfikacja według EN Klasa Pozycja uchylna Skrzydło w pozycji uchylnej zablokowano w narożu po stronie zawiasów, a na drugim górnym narożu obciążono przez okres 5 minut w kierunku poziomym. Masa na narożu skrzydła: 35 kg Przedmiot badany nie może wykazywać żadnych zakłóceń funkcji, uszkodzeń, trwałych odkształceń, rozluźniania się okuć oraz luzowania systemów spoinowych i uszczelniających. Użytkowanie zgodnie z przeznaczeniem musi być zapewnione. Wymagania zostały spełnione Klasyfikacja według EN Klasa 4 9 Odporność na wielokrotne otwieranie i zamykanie - badanie zgodnie z EN 1191 Przedmiot badany poddano testowi wielokrotnego otwierania i zamykania w liczbie cykli. Przedmiot badany nie może wykazywać żadnych zakłóceń funkcji, uszkodzeń, trwałych odkształceń, rozluźniania się okuć oraz luzowania systemów spoinowych i uszczelniających. Użytkowanie zgodnie z przeznaczeniem musi być zapewnione. Wymagania zostały spełnione Klasyfikacja według EN Klasa 2

14 Strona: 14 z Powtórzenie badania przepuszczalności powietrza badanie zgodnie z EN 1026 Wymagania zostały spełnione. Klasyfikacja ogólna według EN Klasa 4 11 Powtórzenie badania wodoszczelności badanie zgodnie z EN 1027 W zakresie do wartości ciśnienia 600 Pa włącznie nie stwierdzono przepływu wody. Klasyfikacja według EN Klasa 7A *) *) Na życzenie zleceniodawcy klasyfikacja została zaniżona. 5.3 Odporność na obciążenie wiatrem badanie zgodnie z EN badanie bezpieczeństwa Parcie wiatru Ssanie wiatru Klasa p 2 Pa Przedmiot badania wytrzymał napór Badanie bezpieczeństwa przy zastosowaniu ciśnienia p 3 +/ Pa zostało zakończone sukcesem. Klasyfikacja według EN Klasa 5 Klasyfikacja ogólna według EN *) Ugięcie przy ciśnieniu testowym p 1 +/ Pa klasa C5 / B5 Badanie przy powtarzającym się parciu / ciśnieniu wiatru przy p 2 +/- 800 Pa klasa 5 Badanie bezpieczeństwa przy p 3 +/ Pa klasa 5 Klasyfikacja ogólna **) odporność na obciążenie wiatrem klasa C5 / B5 *) Dla klasyfikacji miarodajne jest najniższe oszacowanie wartości parcia i ssania wiatru **) Dla klasyfikacji ogólnej miarodajne jest najniższe oszacowanie każdej z poszczególnych klas 12 Test ościeżnicy i przylgi badanie zgodnie z RAL-RG 607/3 Po zakończeniu badania nie stwierdzono zmiany położenia i sposobu połączenia zawiasów ramy. Wymagania zostały spełnione. ift Rosenheim 14 maja 2008 roku do 10 września 2008 roku
