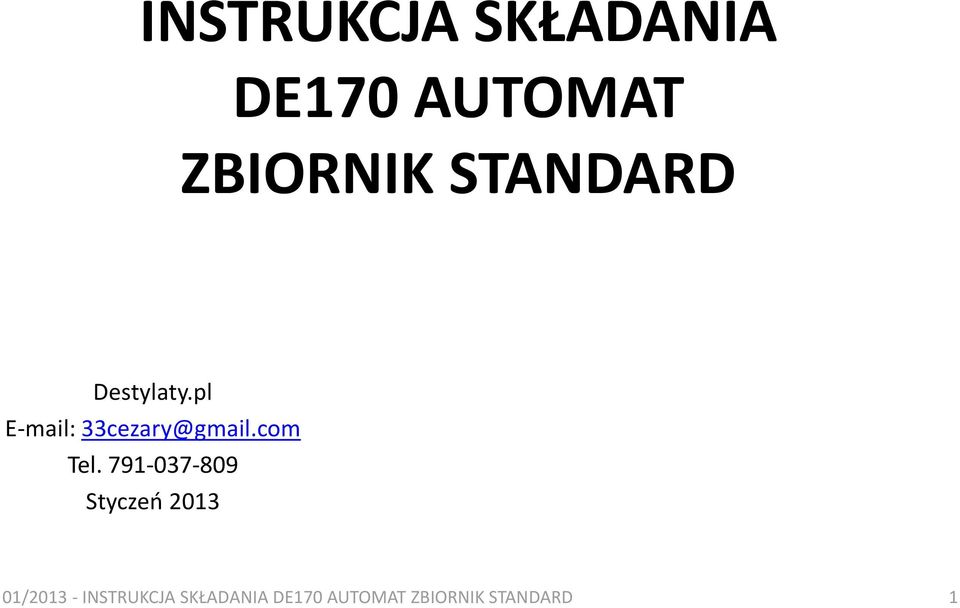

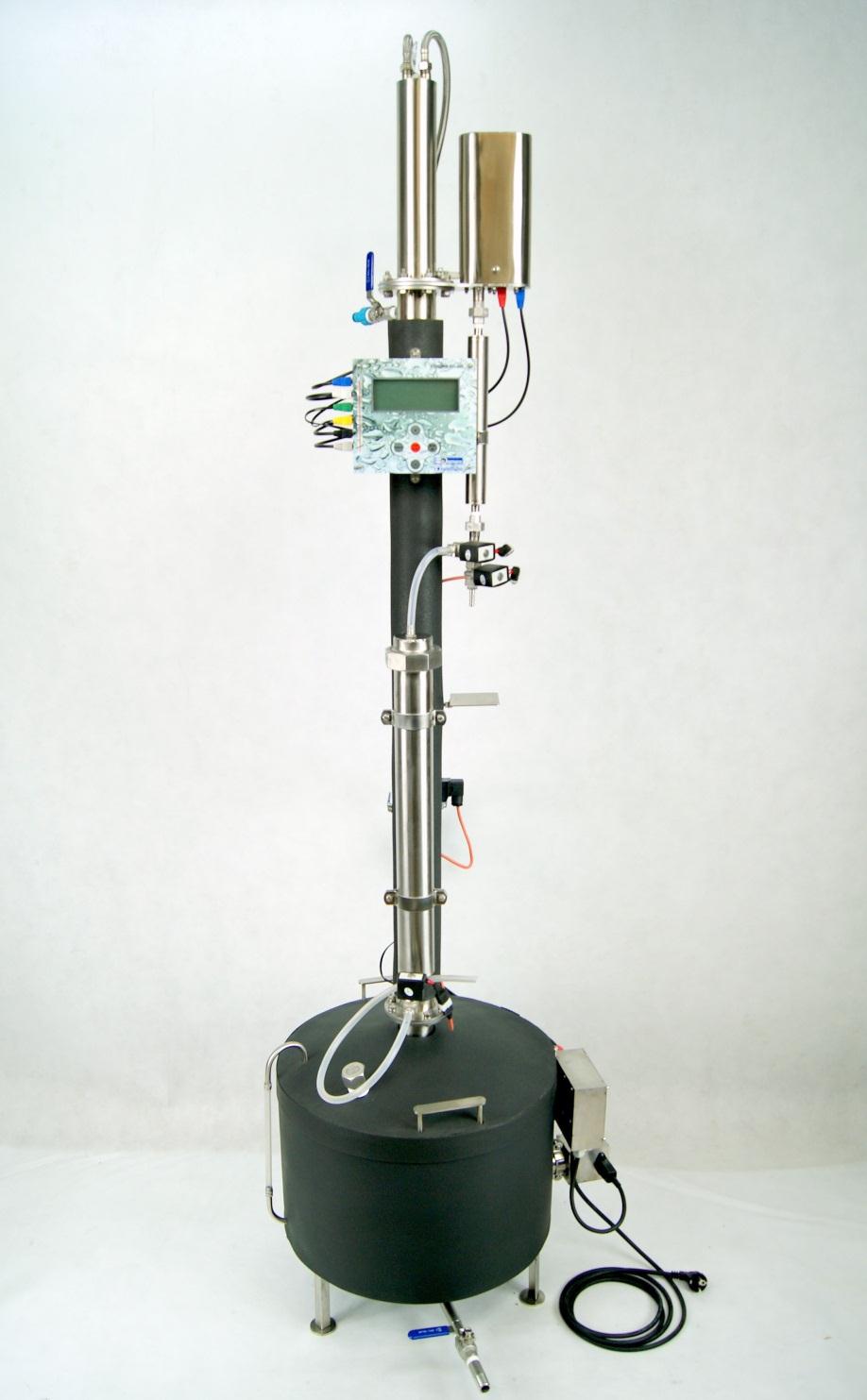

INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD
|
|
- Jan Kacper Urban
- 8 lat temu
- Przeglądów:
Transkrypt
1 INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD Destylaty.pl Tel Styczeń / INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 1

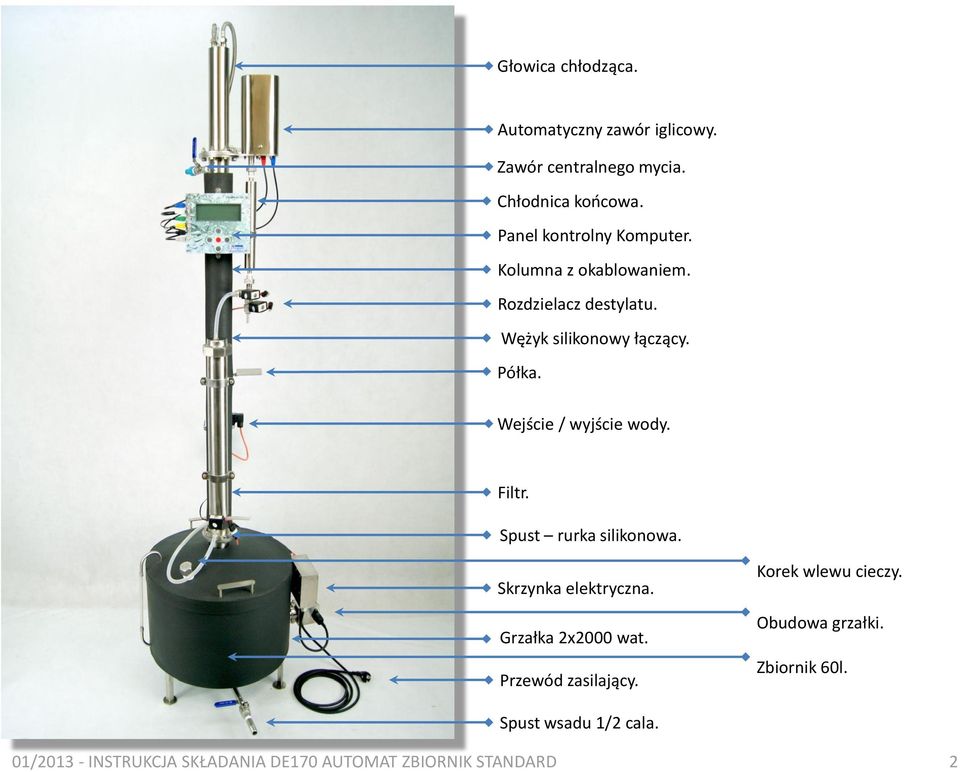

2 Głowica chłodząca. Automatyczny zawór iglicowy. Zawór centralnego mycia. Chłodnica końcowa. Panel kontrolny Komputer. Kolumna z okablowaniem. Rozdzielacz destylatu. Wężyk silikonowy łączący. Półka. Wejście / wyjście wody. Filtr. Spust rurka silikonowa. Skrzynka elektryczna. Grzałka 2x2000 wat. Przewód zasilający. Korek wlewu cieczy. Obudowa grzałki. Zbiornik 60l. Spust wsadu 1/2 cala. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 2

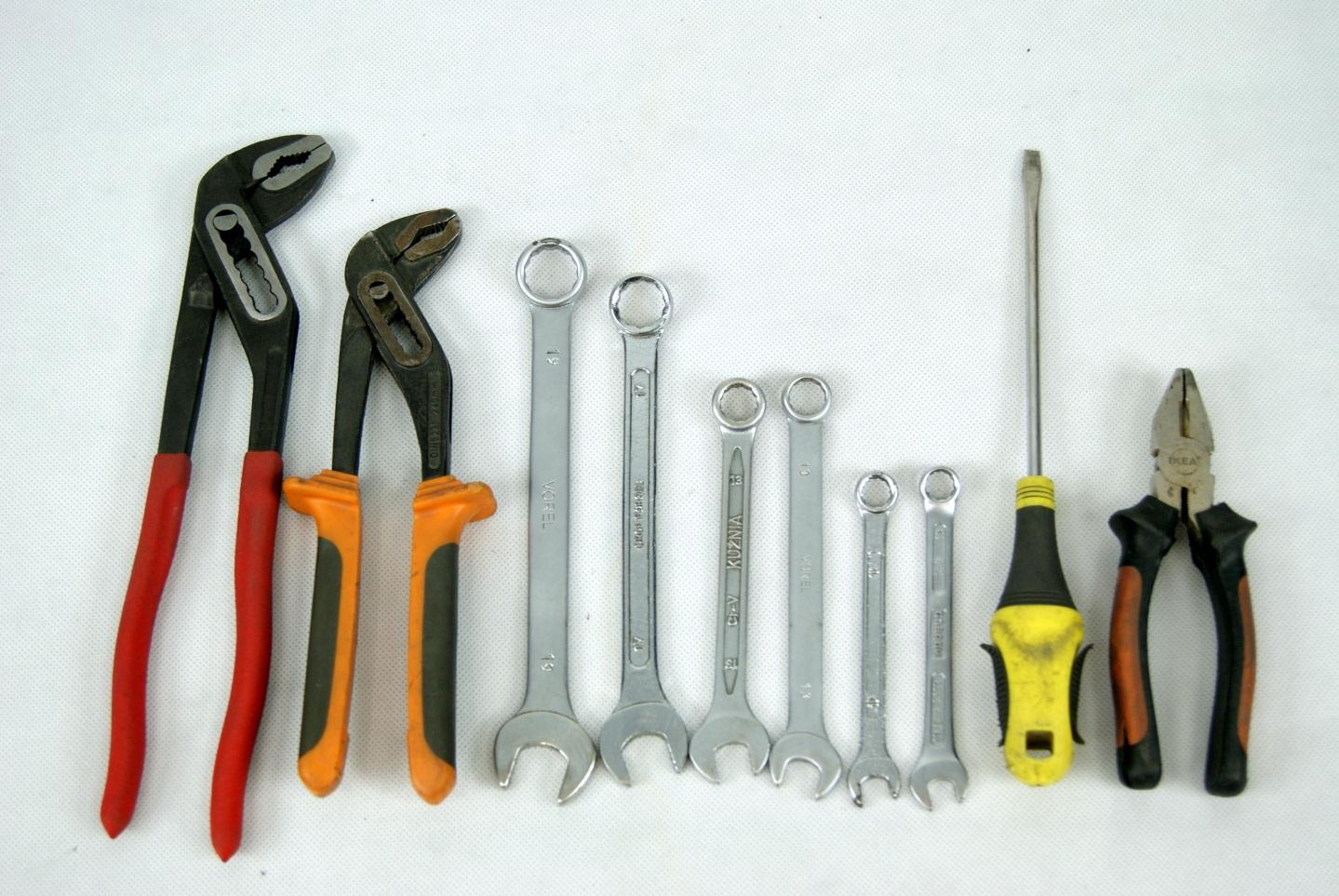

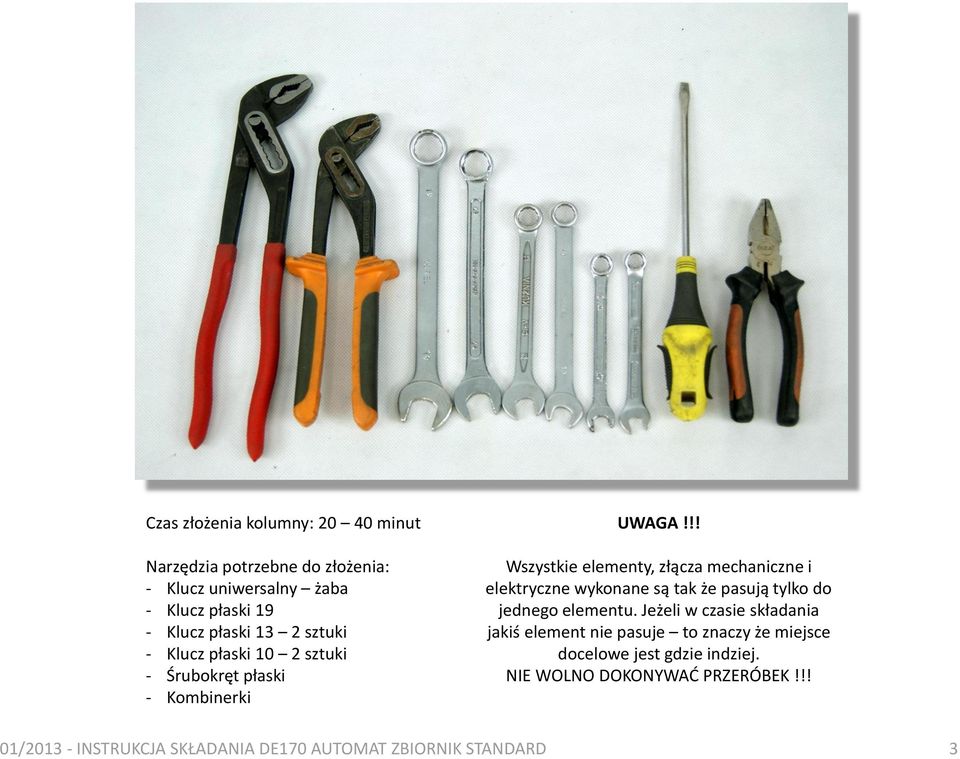

3 Czas złożenia kolumny: minut Narzędzia potrzebne do złożenia: - Klucz uniwersalny żaba - Klucz płaski 19 - Klucz płaski 13 2 sztuki - Klucz płaski 10 2 sztuki - Śrubokręt płaski - Kombinerki UWAGA!!! Wszystkie elementy, złącza mechaniczne i elektryczne wykonane są tak że pasują tylko do jednego elementu. Jeżeli w czasie składania jakiś element nie pasuje to znaczy że miejsce docelowe jest gdzie indziej. NIE WOLNO DOKONYWAĆ PRZERÓBEK!!! 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 3

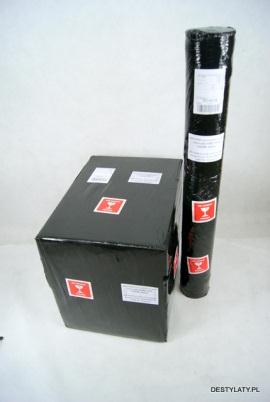

4 W paczka nr 2 - tuba 15x15x120 cm waga 8 kg. Znajduje się kolumna z wypełnieniem i okablowaniem. Przesyłka składa się z dwóch paczek: paczka nr 1 - karton 60x50x70 cm waga 26 kg. paczka nr 2 - tuba 15x15x120 cm waga 8 kg W paczka nr 1 - karton 60x50x70 cm waga 26 kg. Znajduje się zbiornik 60l. oraz druga paczka o wymiarach 60x50x20 z całym oprzyrządowaniem kolumny. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 4

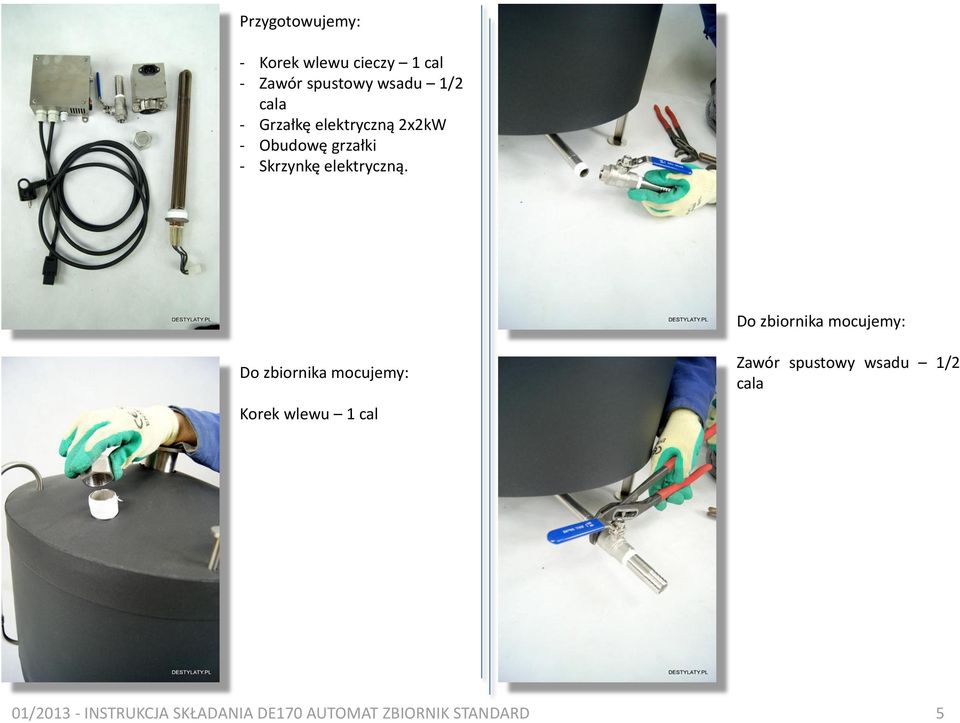

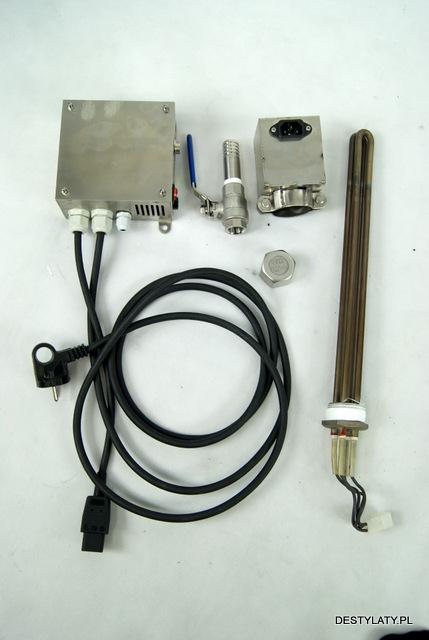

5 Przygotowujemy: - Korek wlewu cieczy 1 cal - Zawór spustowy wsadu 1/2 cala - Grzałkę elektryczną 2x2kW - Obudowę grzałki - Skrzynkę elektryczną. Do zbiornika mocujemy: Do zbiornika mocujemy: Korek wlewu 1 cal Zawór spustowy wsadu 1/2 cala 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 5

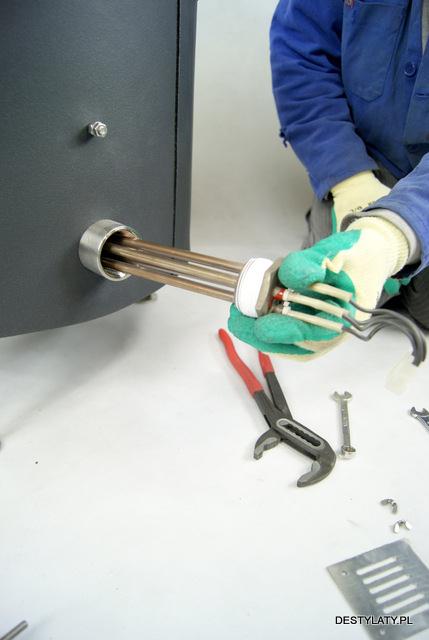

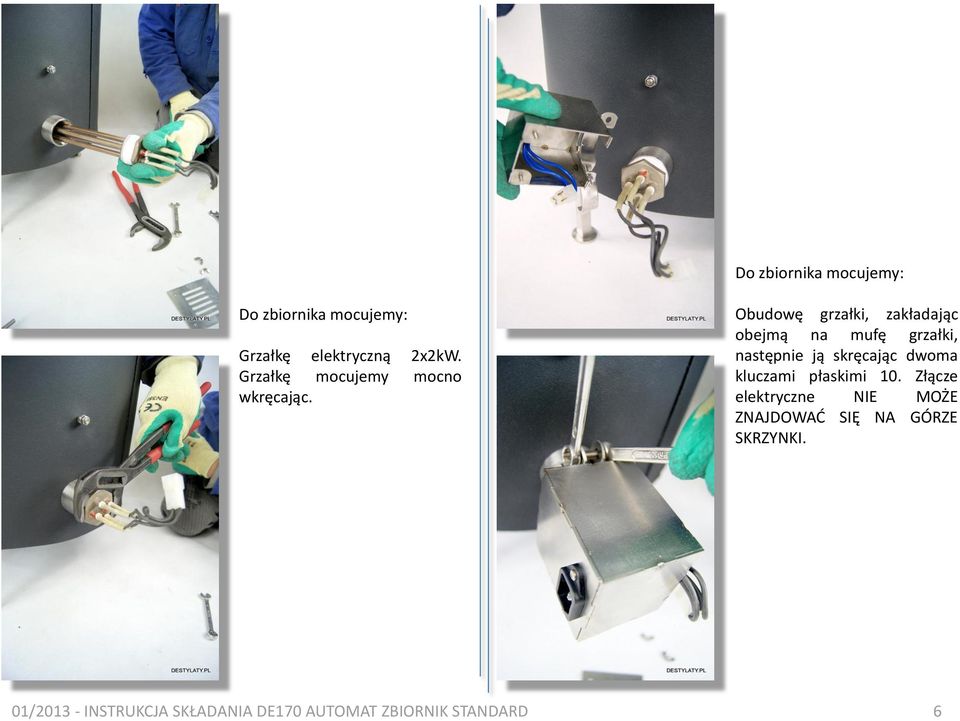

6 Do zbiornika mocujemy: Do zbiornika mocujemy: Grzałkę elektryczną 2x2kW. Grzałkę mocujemy mocno wkręcając. Obudowę grzałki, zakładając obejmą na mufę grzałki, następnie ją skręcając dwoma kluczami płaskimi 10. Złącze elektryczne NIE MOŻE ZNAJDOWAĆ SIĘ NA GÓRZE SKRZYNKI. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 6

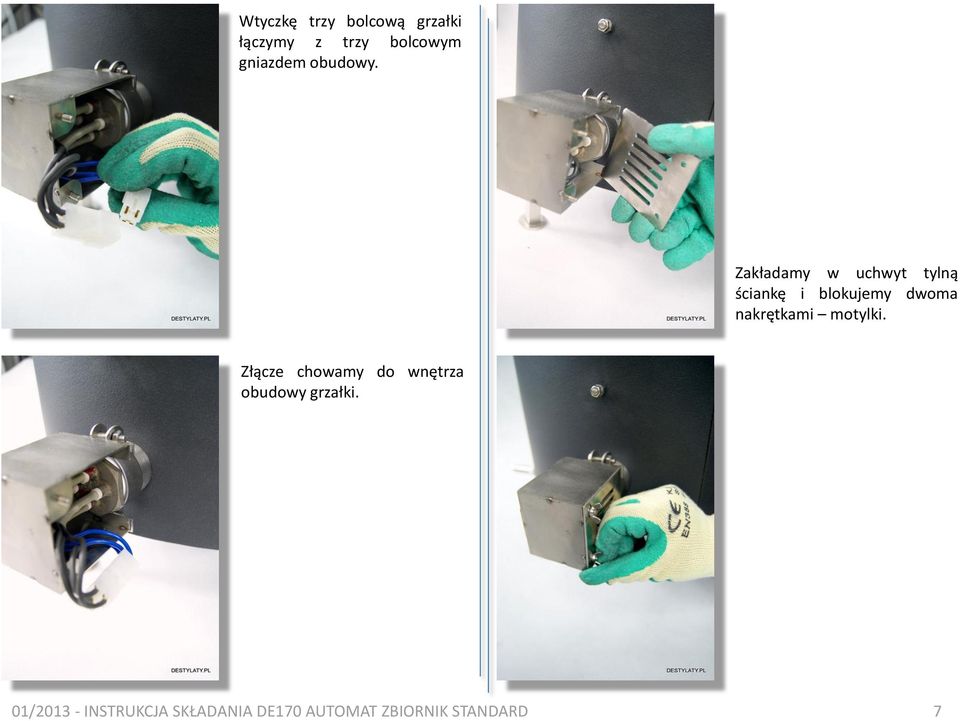

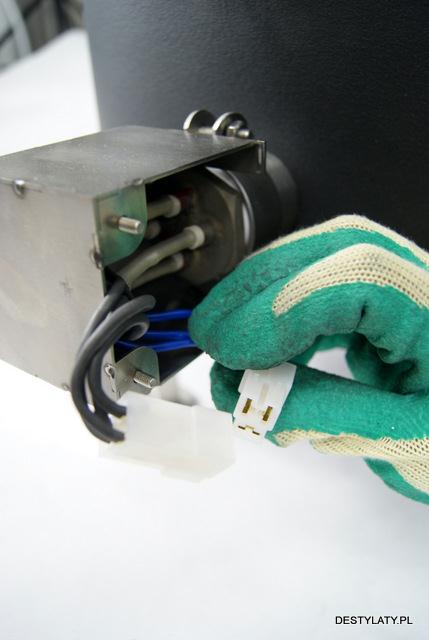

7 Wtyczkę trzy bolcową grzałki łączymy z trzy bolcowym gniazdem obudowy. Zakładamy w uchwyt tylną ściankę i blokujemy dwoma nakrętkami motylki. Złącze chowamy do wnętrza obudowy grzałki. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 7

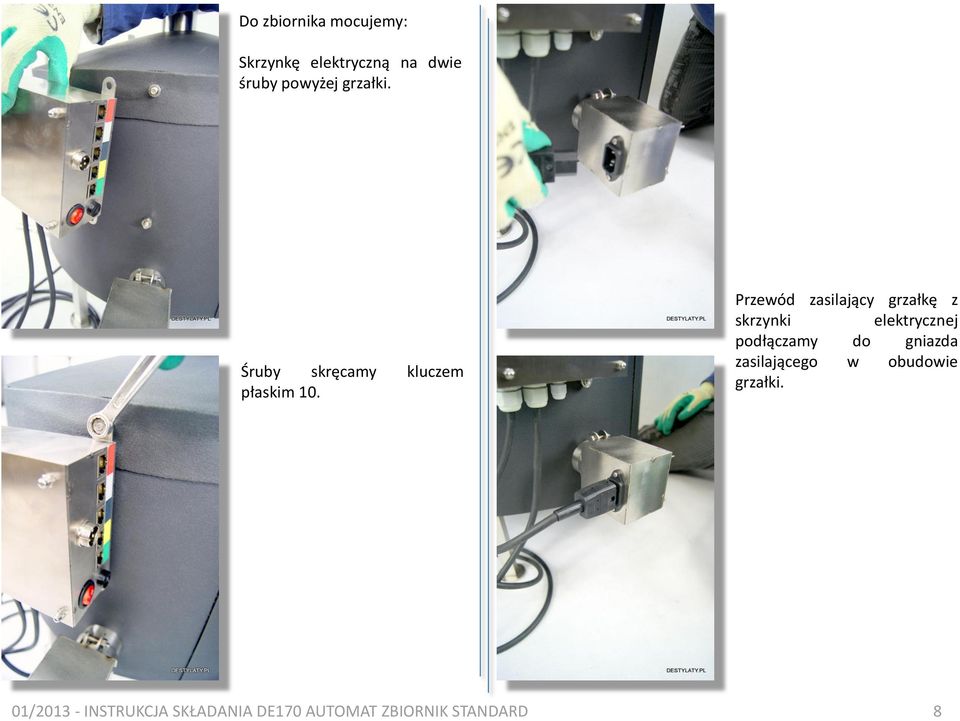

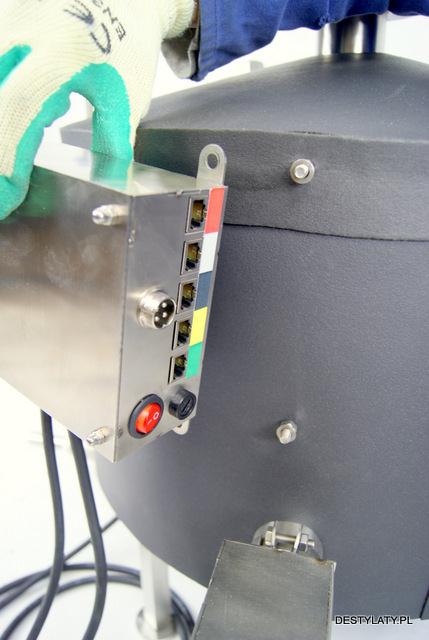

8 Do zbiornika mocujemy: Skrzynkę elektryczną na dwie śruby powyżej grzałki. Śruby skręcamy kluczem płaskim 10. Przewód zasilający grzałkę z skrzynki elektrycznej podłączamy do gniazda zasilającego w obudowie grzałki. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 8

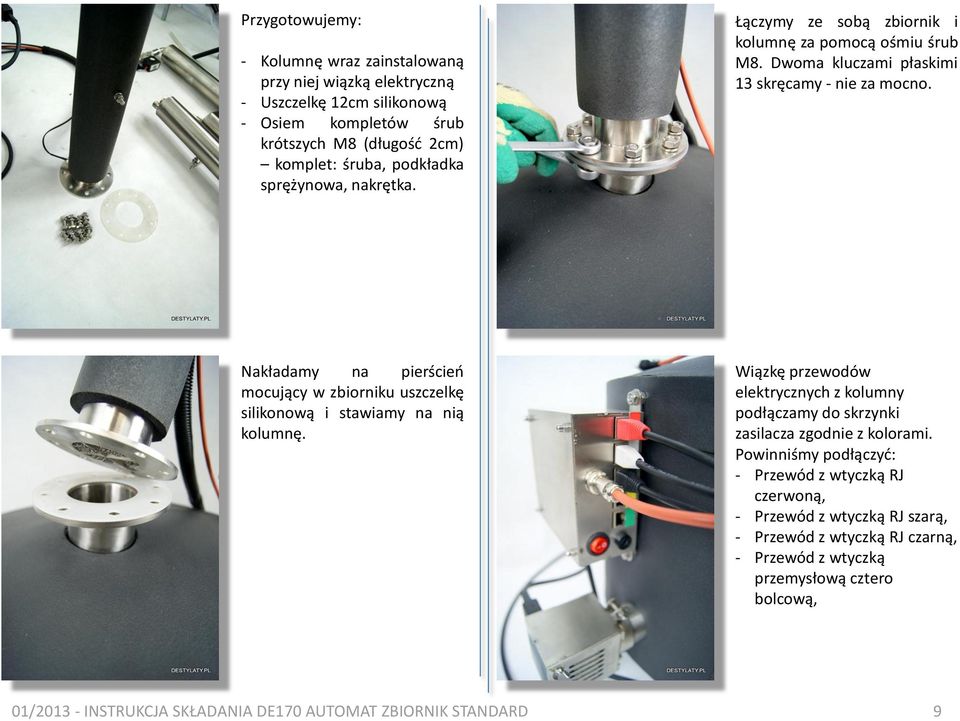

9 Przygotowujemy: - Kolumnę wraz zainstalowaną przy niej wiązką elektryczną - Uszczelkę 12cm silikonową - Osiem kompletów śrub krótszych M8 (długość 2cm) komplet: śruba, podkładka sprężynowa, nakrętka. Łączymy ze sobą zbiornik i kolumnę za pomocą ośmiu śrub M8. Dwoma kluczami płaskimi 13 skręcamy - nie za mocno. Nakładamy na pierścień mocujący w zbiorniku uszczelkę silikonową i stawiamy na nią kolumnę. Wiązkę przewodów elektrycznych z kolumny podłączamy do skrzynki zasilacza zgodnie z kolorami. Powinniśmy podłączyć: - Przewód z wtyczką RJ czerwoną, - Przewód z wtyczką RJ szarą, - Przewód z wtyczką RJ czarną, - Przewód z wtyczką przemysłową cztero bolcową, 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 9

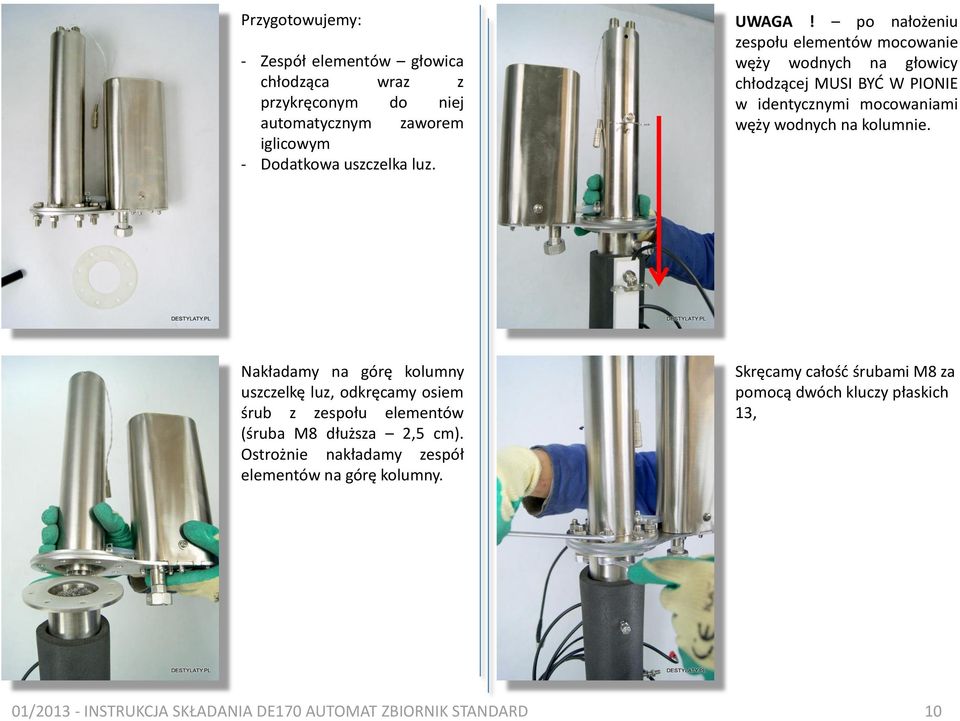

10 Przygotowujemy: - Zespół elementów głowica chłodząca wraz z przykręconym do niej automatycznym zaworem iglicowym - Dodatkowa uszczelka luz. UWAGA! po nałożeniu zespołu elementów mocowanie węży wodnych na głowicy chłodzącej MUSI BYĆ W PIONIE w identycznymi mocowaniami węży wodnych na kolumnie. Nakładamy na górę kolumny uszczelkę luz, odkręcamy osiem śrub z zespołu elementów (śruba M8 dłuższa 2,5 cm). Ostrożnie nakładamy zespół elementów na górę kolumny. Skręcamy całość śrubami M8 za pomocą dwóch kluczy płaskich 13, 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 10

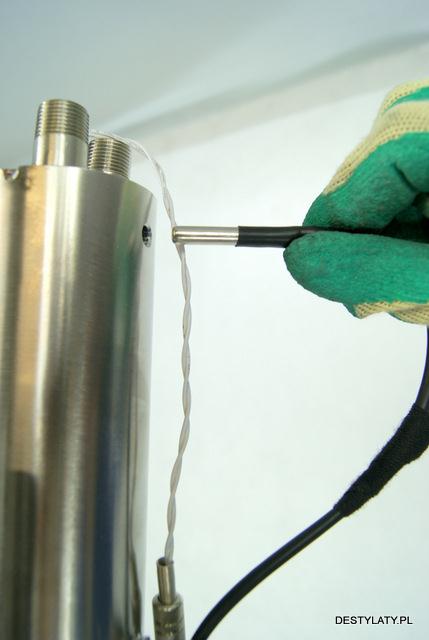

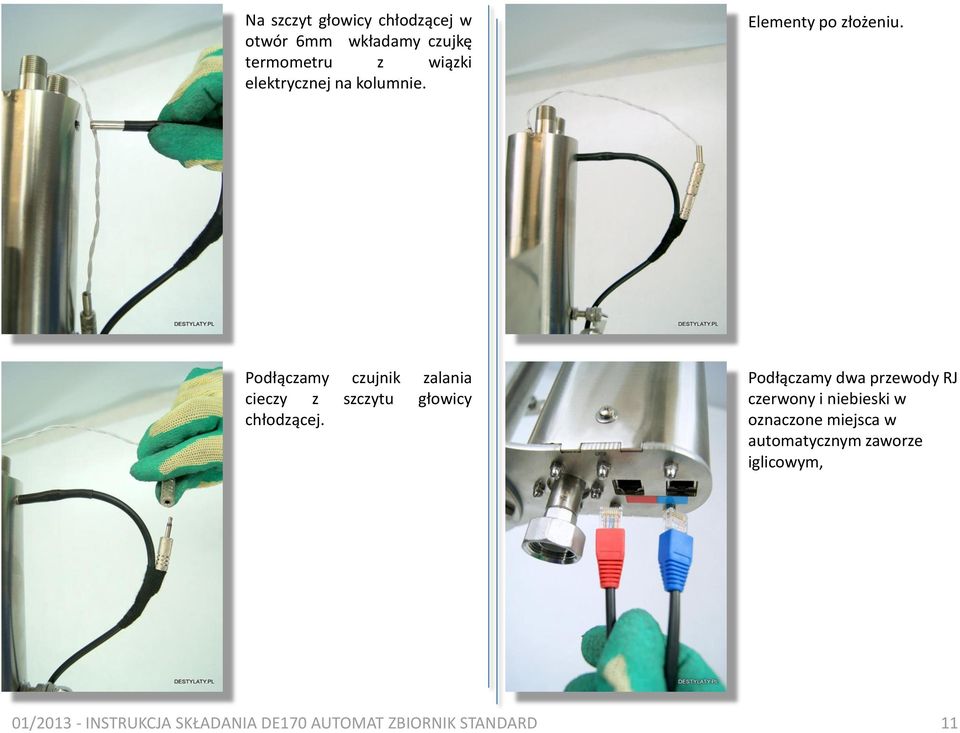

11 Na szczyt głowicy chłodzącej w otwór 6mm wkładamy czujkę termometru z wiązki elektrycznej na kolumnie. Elementy po złożeniu. Podłączamy czujnik zalania cieczy z szczytu głowicy chłodzącej. Podłączamy dwa przewody RJ czerwony i niebieski w oznaczone miejsca w automatycznym zaworze iglicowym, 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 11

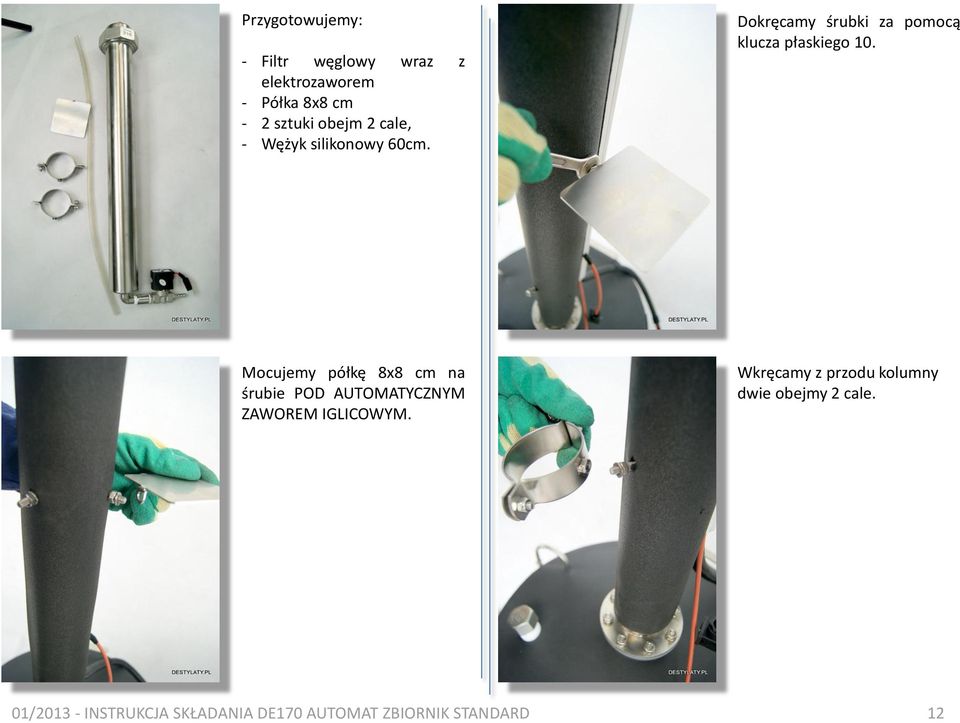

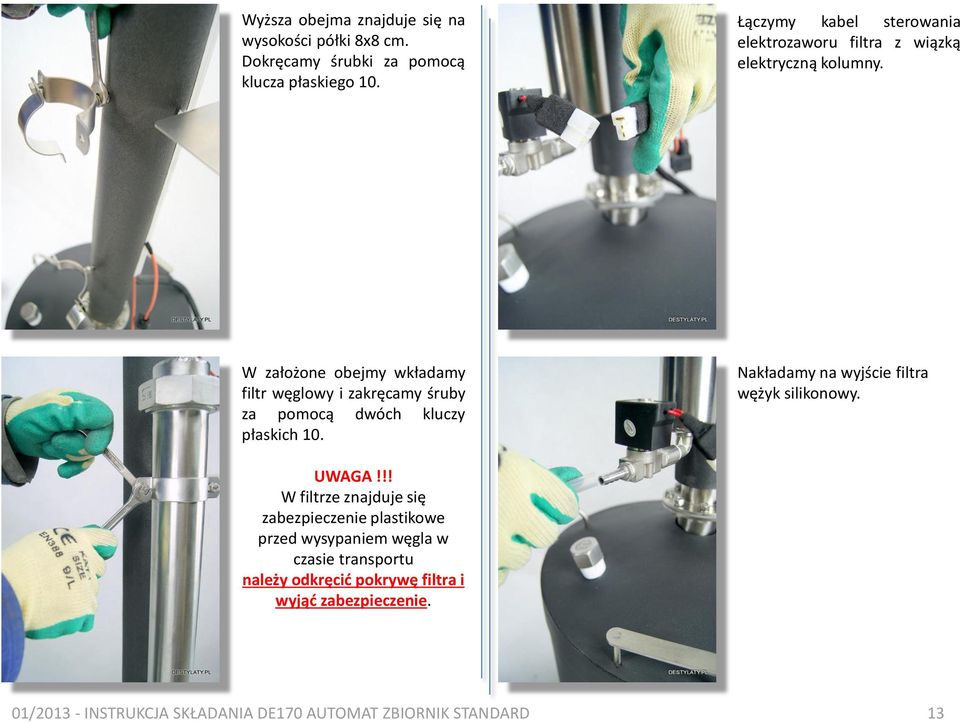

12 Przygotowujemy: - Filtr węglowy wraz z elektrozaworem - Półka 8x8 cm - 2 sztuki obejm 2 cale, - Wężyk silikonowy 60cm. Dokręcamy śrubki za pomocą klucza płaskiego 10. Mocujemy półkę 8x8 cm na śrubie POD AUTOMATYCZNYM ZAWOREM IGLICOWYM. Wkręcamy z przodu kolumny dwie obejmy 2 cale. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 12
13 Wyższa obejma znajduje się na wysokości półki 8x8 cm. Dokręcamy śrubki za pomocą klucza płaskiego 10. Łączymy kabel sterowania elektrozaworu filtra z wiązką elektryczną kolumny. W założone obejmy wkładamy filtr węglowy i zakręcamy śruby za pomocą dwóch kluczy płaskich 10. Nakładamy na wyjście filtra wężyk silikonowy. UWAGA!!! W filtrze znajduje się zabezpieczenie plastikowe przed wysypaniem węgla w czasie transportu należy odkręcić pokrywę filtra i wyjąć zabezpieczenie. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 13

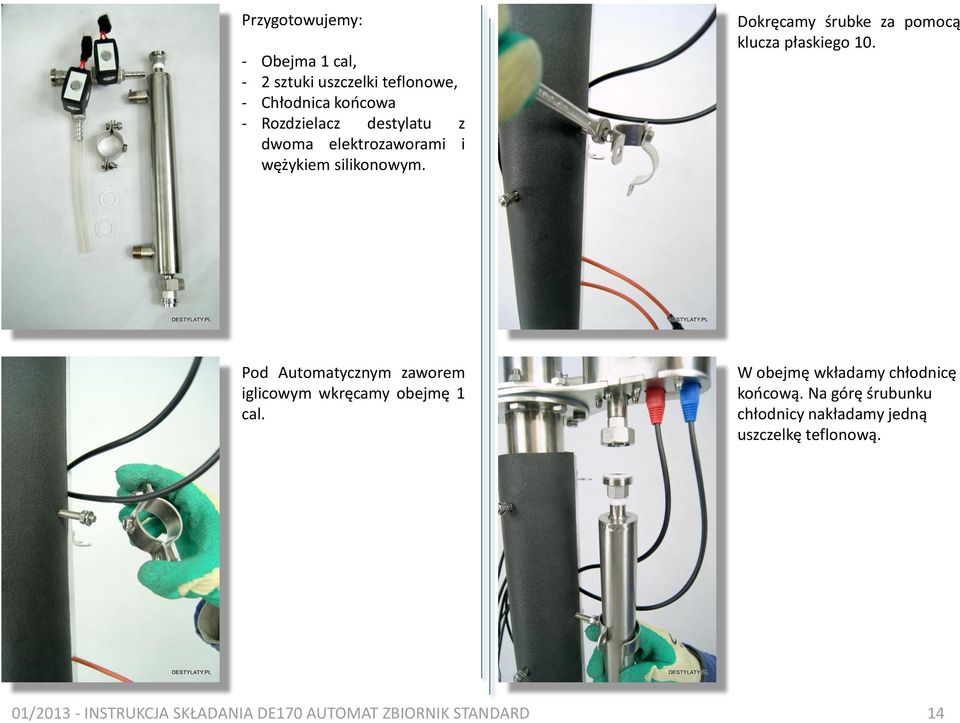

14 Przygotowujemy: - Obejma 1 cal, - 2 sztuki uszczelki teflonowe, - Chłodnica końcowa - Rozdzielacz destylatu z dwoma elektrozaworami i wężykiem silikonowym. Dokręcamy śrubke za pomocą klucza płaskiego 10. Pod Automatycznym zaworem iglicowym wkręcamy obejmę 1 cal. W obejmę wkładamy chłodnicę końcową. Na górę śrubunku chłodnicy nakładamy jedną uszczelkę teflonową. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 14
15 Skręcamy śrubunek z automatycznym zaworem iglicowym. Dokręcamy w miarę mocno ustawiając zasilenie wodą chłodnicy do tyłu. Na śrubunek rozdzielacza destylatu zakładamy uszczelkę teflonową. Skręcamy obejmę chłodnicy dwoma kluczami płaskimi 10. Skręcamy dosyć mocno z dolnym śrubunkiem chłodnicy końcowej. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 15

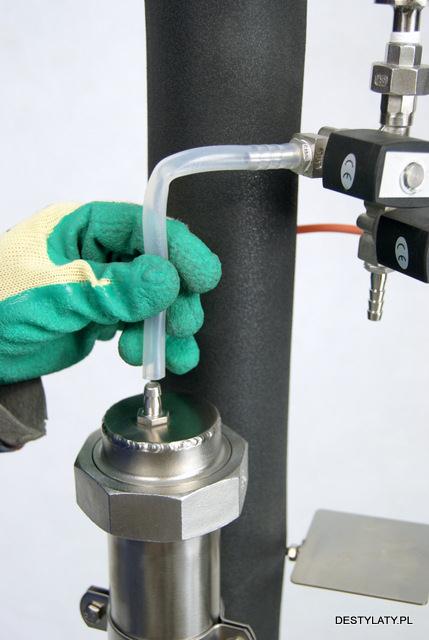

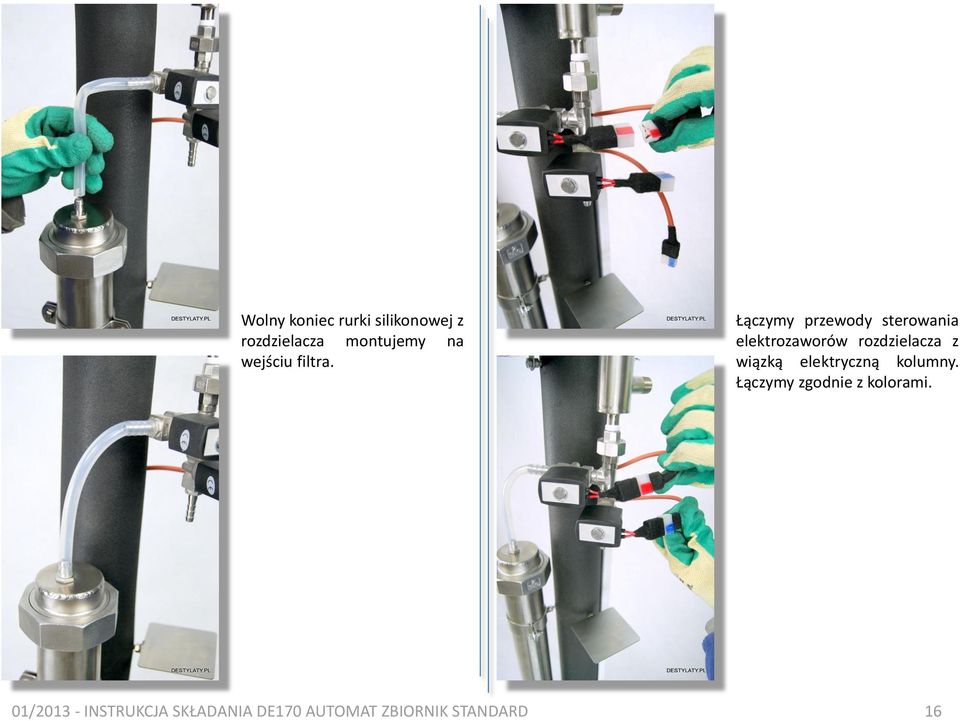

16 Wolny koniec rurki silikonowej z rozdzielacza montujemy na wejściu filtra. Łączymy przewody sterowania elektrozaworów rozdzielacza z wiązką elektryczną kolumny. Łączymy zgodnie z kolorami. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 16

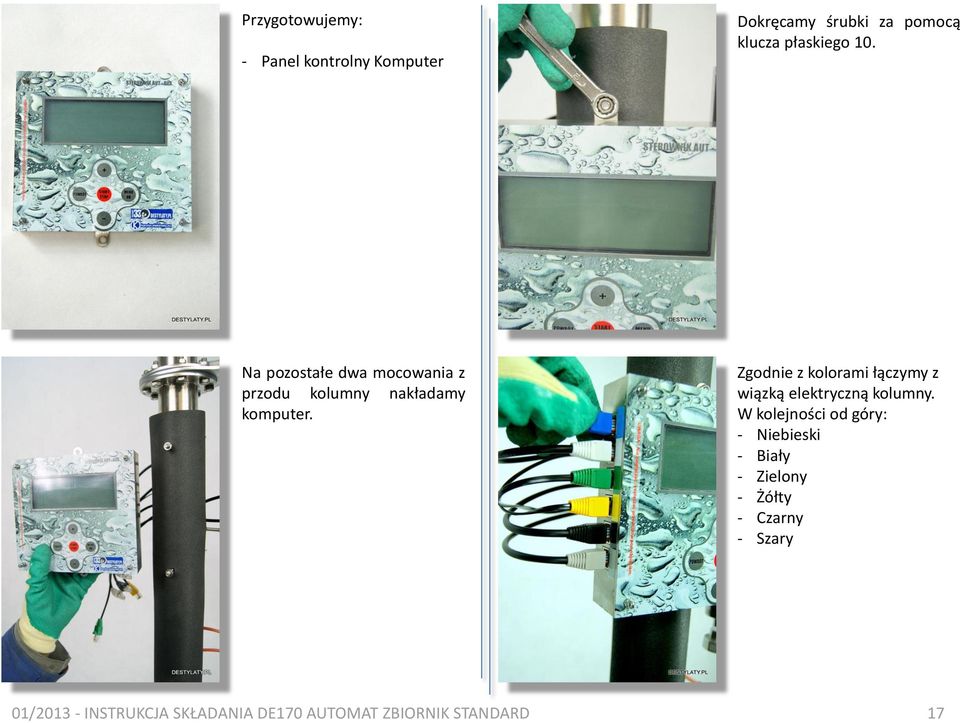

17 Przygotowujemy: - Panel kontrolny Komputer Dokręcamy śrubki za pomocą klucza płaskiego 10. Na pozostałe dwa mocowania z przodu kolumny nakładamy komputer. Zgodnie z kolorami łączymy z wiązką elektryczną kolumny. W kolejności od góry: - Niebieski - Biały - Zielony - Żółty - Czarny - Szary 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 17

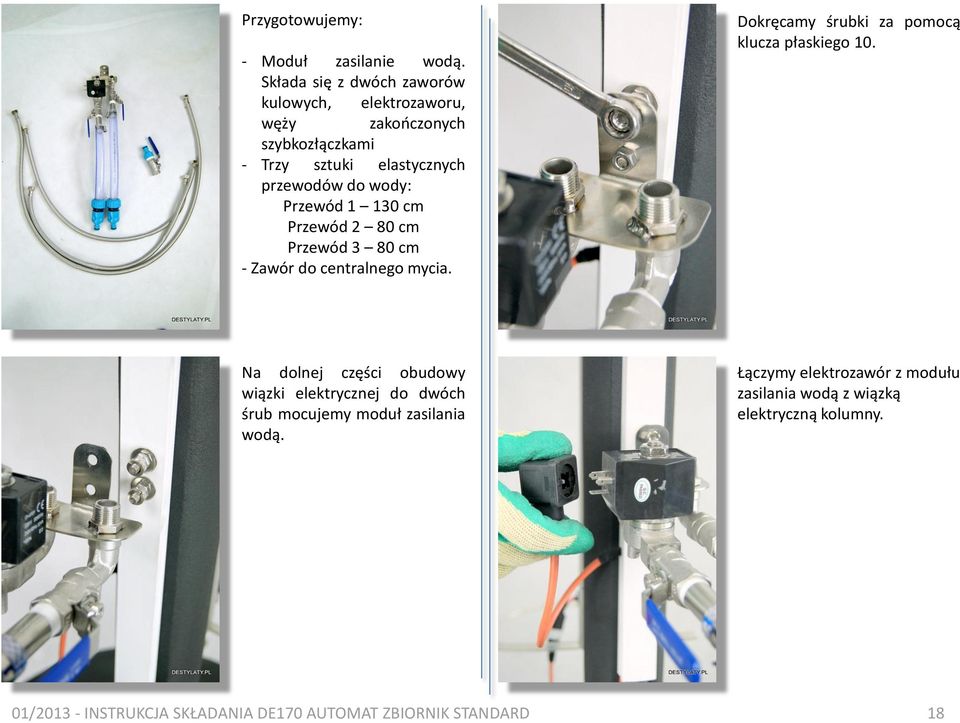

18 Przygotowujemy: - Moduł zasilanie wodą. Składa się z dwóch zaworów kulowych, elektrozaworu, węży zakończonych szybkozłączkami - Trzy sztuki elastycznych przewodów do wody: Przewód cm Przewód 2 80 cm Przewód 3 80 cm - Zawór do centralnego mycia. Dokręcamy śrubki za pomocą klucza płaskiego 10. Na dolnej części obudowy wiązki elektrycznej do dwóch śrub mocujemy moduł zasilania wodą. Łączymy elektrozawór z modułu zasilania wodą z wiązką elektryczną kolumny. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 18

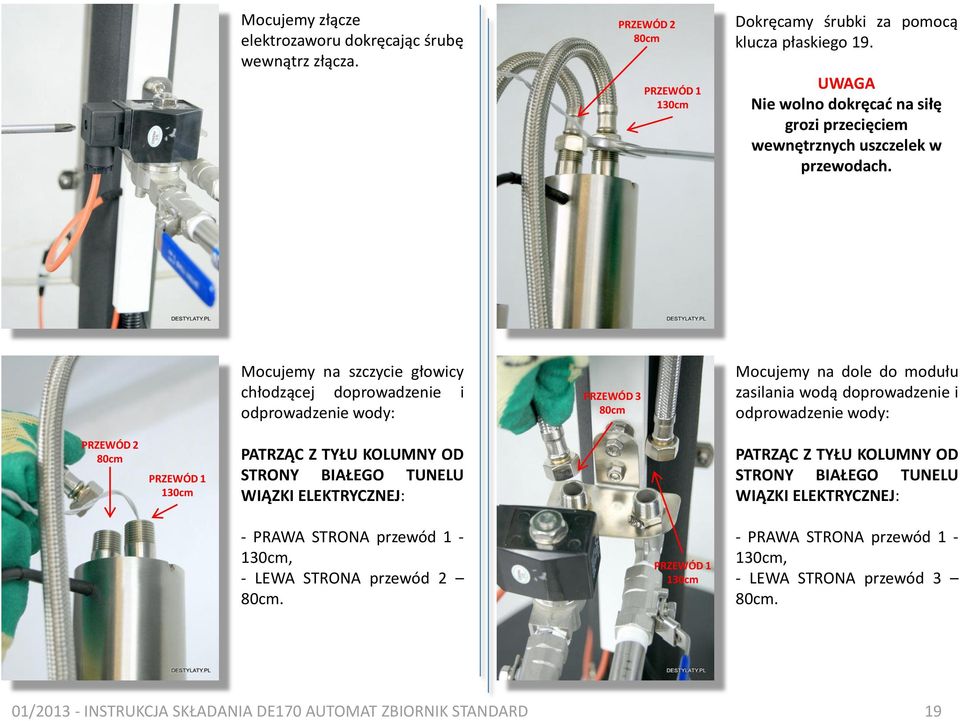

19 Mocujemy złącze elektrozaworu dokręcając śrubę wewnątrz złącza. PRZEWÓD 2 80cm PRZEWÓD 1 130cm Dokręcamy śrubki za pomocą klucza płaskiego 19. UWAGA Nie wolno dokręcać na siłę grozi przecięciem wewnętrznych uszczelek w przewodach. Mocujemy na szczycie głowicy chłodzącej doprowadzenie i odprowadzenie wody: PRZEWÓD 3 80cm Mocujemy na dole do modułu zasilania wodą doprowadzenie i odprowadzenie wody: PRZEWÓD 2 80cm PRZEWÓD 1 130cm PATRZĄC Z TYŁU KOLUMNY OD STRONY BIAŁEGO TUNELU WIĄZKI ELEKTRYCZNEJ: PATRZĄC Z TYŁU KOLUMNY OD STRONY BIAŁEGO TUNELU WIĄZKI ELEKTRYCZNEJ: - PRAWA STRONA przewód 1-130cm, - LEWA STRONA przewód 2 80cm. PRZEWÓD 1 130cm - PRAWA STRONA przewód 1-130cm, - LEWA STRONA przewód 3 80cm. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 19

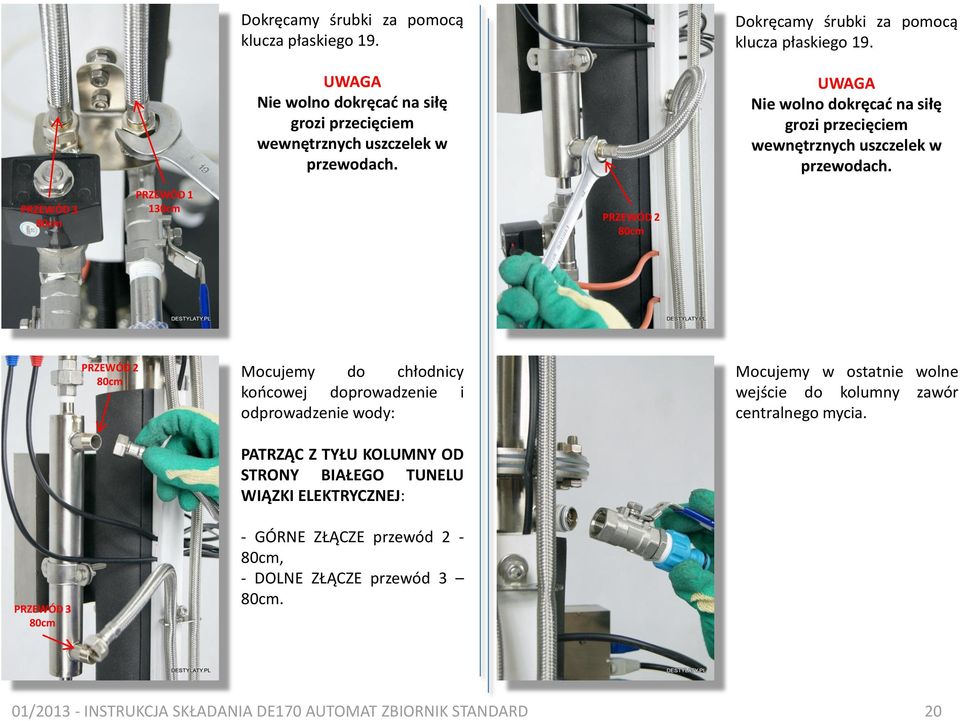

20 Dokręcamy śrubki za pomocą klucza płaskiego 19. UWAGA Nie wolno dokręcać na siłę grozi przecięciem wewnętrznych uszczelek w przewodach. Dokręcamy śrubki za pomocą klucza płaskiego 19. UWAGA Nie wolno dokręcać na siłę grozi przecięciem wewnętrznych uszczelek w przewodach. PRZEWÓD 3 80cm PRZEWÓD 1 130cm PRZEWÓD 2 80cm PRZEWÓD 2 80cm Mocujemy do chłodnicy końcowej doprowadzenie i odprowadzenie wody: PATRZĄC Z TYŁU KOLUMNY OD STRONY BIAŁEGO TUNELU WIĄZKI ELEKTRYCZNEJ: Mocujemy w ostatnie wolne wejście do kolumny zawór centralnego mycia. PRZEWÓD 3 80cm - GÓRNE ZŁĄCZE przewód 2-80cm, - DOLNE ZŁĄCZE przewód 3 80cm. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 20
21 Po złożeniu aparatu sprawdzamy poprawność podłączenia instalacji elektrycznej. Jednostka centralna przed włączeniem napięcia. Za całe zasilanie sterowania aparatu odpowiedzialny jest włącznik w skrzynce elektrycznej. Po włączeniu zasilania pojawi się ekran powitalny przez okres 10 sekund. Następnie pojawi się EKRAN STARTOWY. START uruchomienie destylacji. MENU ustawienia i inne funkcje. Naciskamy przycisk MENU/OK i wchodzimy do MENU. Wejdziemy automatycznie do pierwszej pozycji MENU. Przyciskami + lub przechodzimy do pozycji 9 Wykonaj test diagnostyczny 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 21
22 Zatwierdzamy wejście do wykonania testu diagnostycznego przyciskiem OK. Test poprawności działania czujników temperatury. OK zatwierdzamy. Powinna pokazać się temperatura otoczenia dla czujnika: wejścia (na początku kolumny), stabilizacji (na środku kolumny) i szczytu (na szczycie kolumny). Płaszcza BRAK używany przy zbiorniku w płaszczu wodnym. POWRÓT następny test. Test poprawności działania elektrozaworów. OK zatwierdzamy. Elektrozawór 1 - odpowiedzialny za załączenie wody. Naciskamy na przemian przycisk + oraz Elektrozawór powinien z głośnym trzaskiem zamykać się i otwierać. OK następny elektrozawór Elektrozawór 2 - odpowiedzialny za zawór kontrolny. Naciskamy na przemian przycisk + oraz Elektrozawór powinien z głośnym trzaskiem zamykać się i otwierać. OK następny elektrozawór 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 22
23 Elektrozawór 3 - odpowiedzialny za zawór wejściowy i wyjściowy filtra. Naciskamy na przemian przycisk + i DWA Elektrozawory powinny z głośnym trzaskiem zamykać się i otwierać. POWRÓT następny test. Test poprawności działania automatycznego zaworu iglicowego. Stan : ZAMKNIĘTY, Pozycja kontrolna : 40 lub 41 Naciskamy przycisk +. Następuje otwarcie zaworu do pozycji max. Czas otwierania około 23 sekund. Stan : PRACUJE, Pozycja kontrolna : 40 lub 41 Po odkręceniu do pozycji max: Stan : OTWARTY, Pozycja kontrolna : 79 lub 80 Następnie naciskamy przycisk aby zamknąć zawór i powrócić do pozycji początkowej. POWRÓT następny test Test poprawności działania układu załączenia grzałek elektrycznych. OK zatwierdzamy. EKRAN KONTROLNY jeżeli w zbiorniku nie ma cieczy należy odłączyć przewód trzy żyłowy od puszki osłony grzałki. START wykonaj test 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 23
24 Automatycznie załączane są przekaźniki napięcia grzałki 1. W czasie testu powinno być słyszalne pstrykanie w skrzynce elektrycznej. Test trwa 10 sekund. Automatycznie załączane są przekaźniki napięcia grzałki 1. W czasie testu powinno być słyszalne pstrykanie w skrzynce elektrycznej. Test trwa 10 sekund. POWRÓT zakończenie testów. Pojawi się na 5 sekund potwierdzenie zakończenia testu. Program wróci do pierwszego ekranu testu diagnostycznego. POWRÓT wyjście do ekranu STARTOWEGO. Powrót do ekranu startowego. START uruchomienie destylacji. MENU ustawienia i inne funkcje. 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 24
25 PIERWSZE CZYSZCZENIE KOLUMNY. Poniższy proces powinien być powtarzany minimum co 3 miesiące. Do zbiornika wlewamy od 25 do 35 litrów czystej wody, dodajemy 0,50 0,75 litra octu spożywczego. Włączany zasilanie w skrzynce elektrycznej. pojawi się EKRAN STARTOWY. START uruchomienie destylacji. MENU ustawienia i inne funkcje. Naciskamy przycisk MENU/OK i wchodzimy do MENU. Przyciskami + lub przechodzimy do pozycji 6 Destylacja prosta wody. OK zatwierdzamy. Potwierdzamy automatyczny wybór zbiornika: Grzanie bezpośrednie zbiornik z grzałką bezpośrednio grzejącą ciecz. OK zatwierdzamy Ustawiamy przyciskami + lub czas destylacji wody min 15 max 60 minut dla tej ilości wody w zbiorniku. ZALECANE 30 minut. OK zatwierdzamy 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 25
26 EKRAN KONTROLNY przejście do procesu dalej bez cieczy w zbiorniku spowoduje uszkodzenie grzałek. OK potwierdzenie zalania cieczy do zbiornika. Automatycznie rozpocznie się proces: ROZGRZEWANIE około 40 min. STABILIZACJA 15min. DESTYLACJA wybrany wcześniej czas. UWAGA automatycznie wybrany jest odbiór z ZAWORU KONTROLNEGO bez filtra węglowego. O zakończeniu procesu poinformuje komputer informacją: ZAKOŃCZONO PROCES NACIŚNIJ OK W CELU POTWIERDZENIA Powracamy do EKRANU GŁÓWNEGO. APARAT GOTOWY JEST DO PRACY!!! 01/ INSTRUKCJA SKŁADANIA DE170 AUTOMAT ZBIORNIK STANDARD 26
