1 Instrukcja użytkowania Stół do obróbki termicznej płyt z tworzyw mineralnych SG-125x60 Edycja 1.0

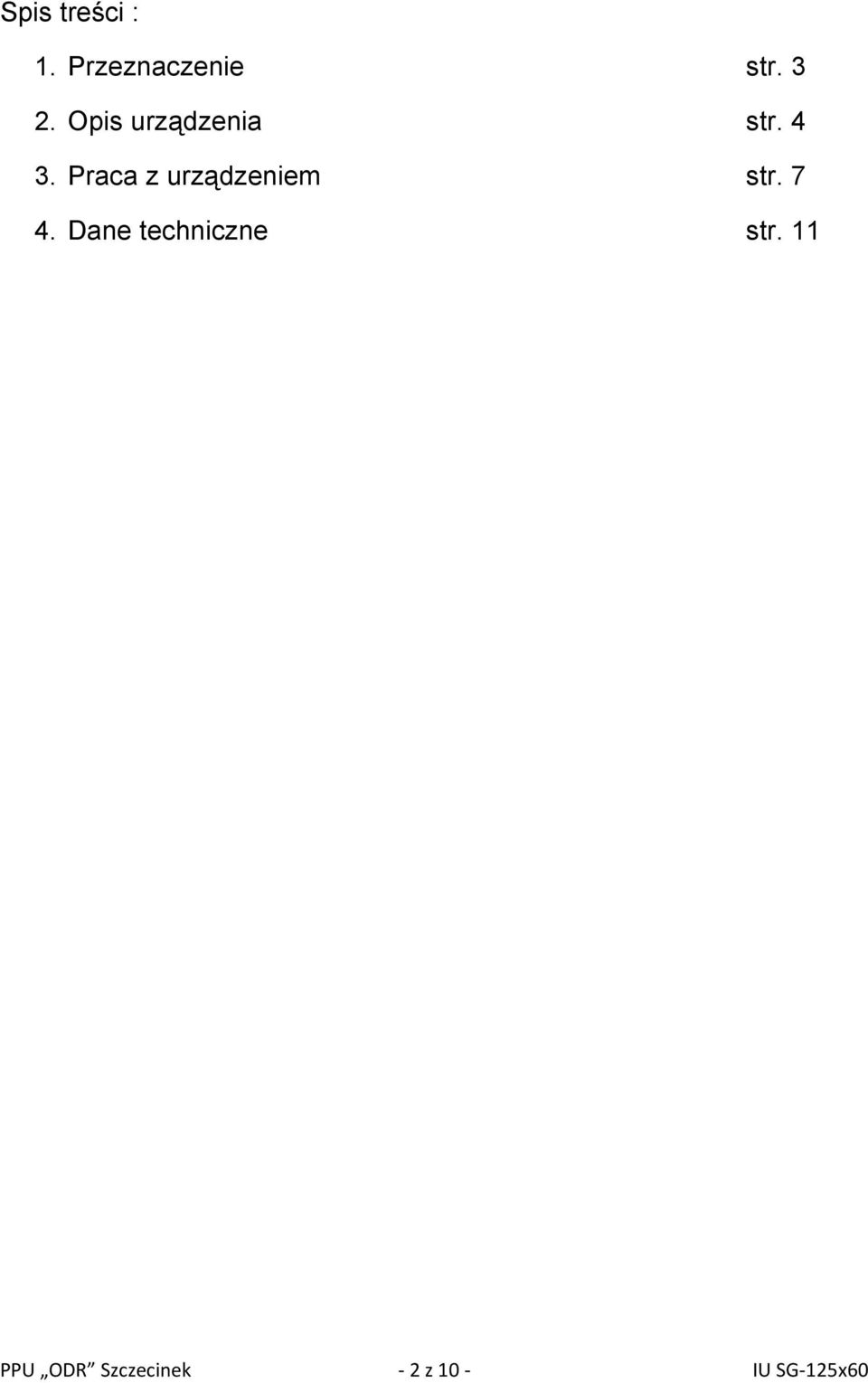

2 Spis treści : 1. Przeznaczenie str Opis urządzenia str Praca z urządzeniem str Dane techniczne str. 11 PPU ODR Szczecinek - 2 z 10 - IU SG-125x60

3 1. Przeznaczenie Stół grzewczy SG-125x60 przeznaczony jest do termicznej obróbki płyt z tworzyw mineralnych. Szeroki zakres regulacji temperatury i rozmiar wewnętrznej płyty grzewczej pozwala na obróbkę większości płyt mineralnych dostępnych na rynku. Widok ogólny przedstawiają poniższe zdjęcia. PPU ODR Szczecinek - 3 z 10 - IU SG-125x60

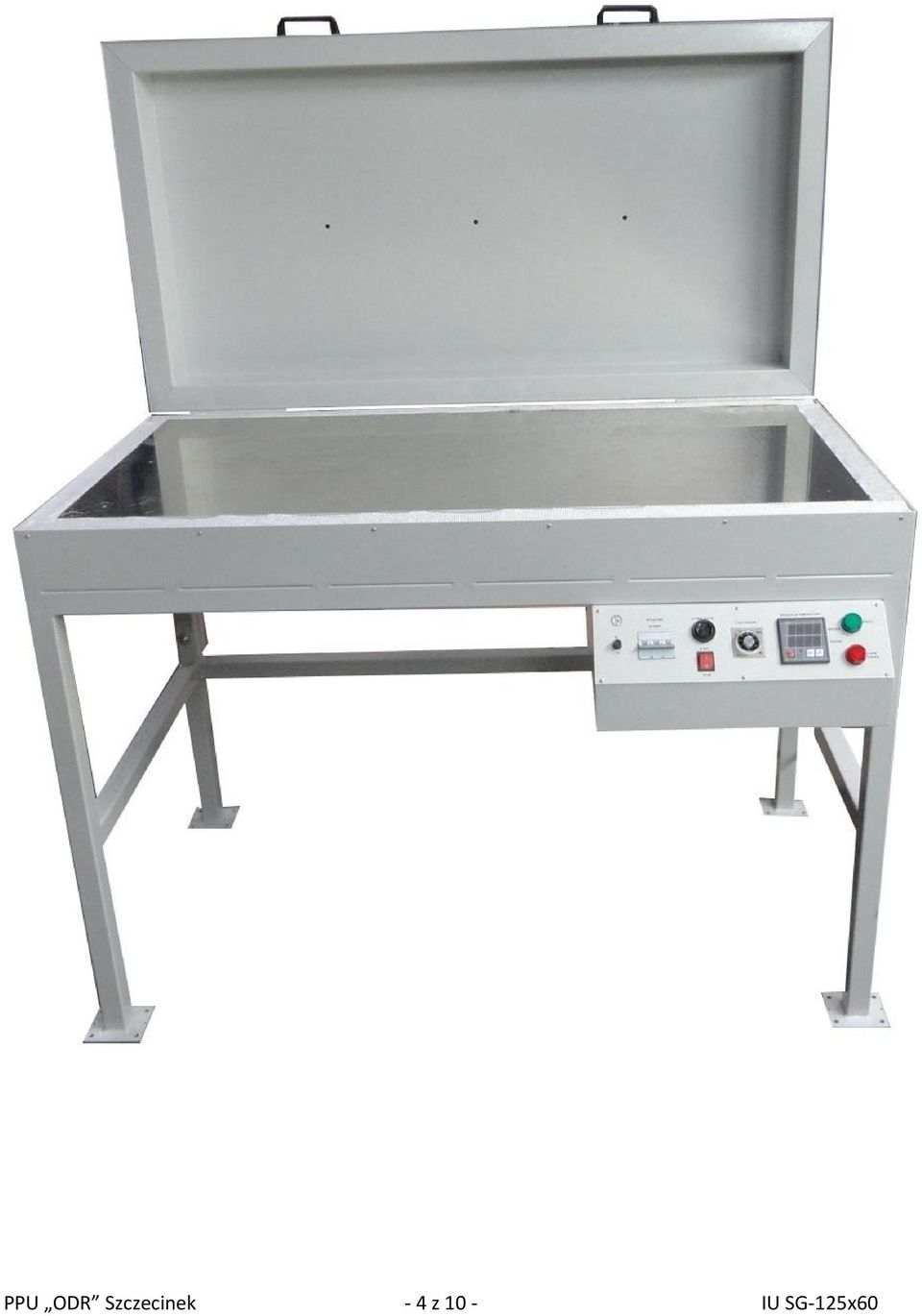

4 PPU ODR Szczecinek - 4 z 10 - IU SG-125x60

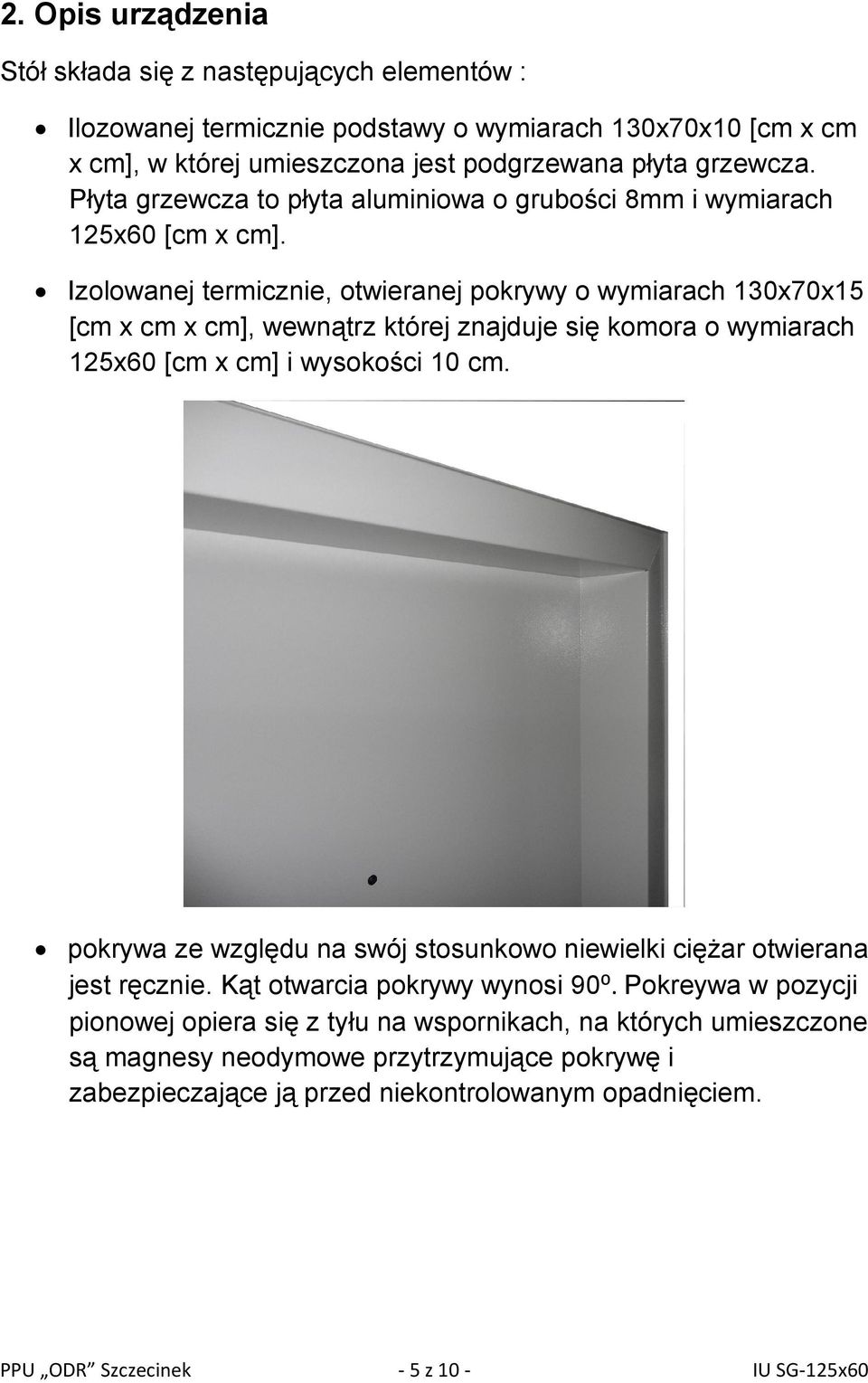

5 2. Opis urządzenia Stół składa się z następujących elementów : Ilozowanej termicznie podstawy o wymiarach 130x70x10 [cm x cm x cm], w której umieszczona jest podgrzewana płyta grzewcza. Płyta grzewcza to płyta aluminiowa o grubości 8mm i wymiarach 125x60 [cm x cm]. Izolowanej termicznie, otwieranej pokrywy o wymiarach 130x70x15 [cm x cm x cm], wewnątrz której znajduje się komora o wymiarach 125x60 [cm x cm] i wysokości 10 cm. pokrywa ze względu na swój stosunkowo niewielki ciężar otwierana jest ręcznie. Kąt otwarcia pokrywy wynosi 90⁰. Pokreywa w pozycji pionowej opiera się z tyłu na wspornikach, na których umieszczone są magnesy neodymowe przytrzymujące pokrywę i zabezpieczające ją przed niekontrolowanym opadnięciem. PPU ODR Szczecinek - 5 z 10 - IU SG-125x60

6 Skrzynki sterowniczej z elementami podłączeniowymi i regulacyjnymi, wyposażonej w panel sterowniczy użytkownika. Płyta czołowa skrzynki sterowniczej Panel sterowniczy zawiera elektroniczny regulator temperatury powierzchni płyty grzewczej, układ czasowy do odmierzania czasu podgrzewania płyty oraz pozostałe elemeny zabezpieczeń i sygnalizacji. PPU ODR Szczecinek - 6 z 10 - IU SG-125x60

7 Wokół płyty grzewczej i komory pokrywy znajduje się izolacja termiczna, która pozwala uniknąć poparzerzeń, poprzez przypadkowe dotknięcie urzadzenia podczas jego pracy. 3. Praca z urządzeniem 3.1 Podłączenie sieci zasilającej. Do podłączenia urządzenia należy wykorzystać pięcioprzewodowe gniazdo trójfazowe na prąd zmanionowy 32A. Zabezpieczenie gniazda powinno wynosić minmum 3x32A. UWAGA : GNIAZDO MUSI MIĘĆ BEZWZGLĘDNIE PODŁĄCZONY PRZEWÓD OCHRONNY PE!!!. 3.2 Pierwsze uruchomienie. Wyłącznik główny w pozycji 0. Załączyć wyłącznik główny Na pulpicie sterowniczym zapali się zielona lampka kontrolna PRACA sygnalizująca załączenie napięcia zasilającego stół. PPU ODR Szczecinek - 7 z 10 - IU SG-125x60

8 Przyciskami na regulatorze temperatury ustawić temperaturę końcową płyty grzewczej. Czerwonym przyciskiem regulatora temperatury załączyć proces grzania płyty. Grzanie płyty sygnalizuje czerwona lampka kontrolna regulatora. Ustawić czas grzania płyty i załączyć odliczanie czasu grzania. Po odliczeniu czasu grzania zostanie załączony impulsowany sygnał dzwiękowy. Wyłącznikiem START/STOP należy go wyłączyć. Ustabilizowanie się ustawionej temperatury płyty, od temperatury otoczenia nastąpi, w zalężności od wielkości temperatury końcowej, po około minutach od chwili załączenia grzania. Ze względu na PPU ODR Szczecinek - 8 z 10 - IU SG-125x60

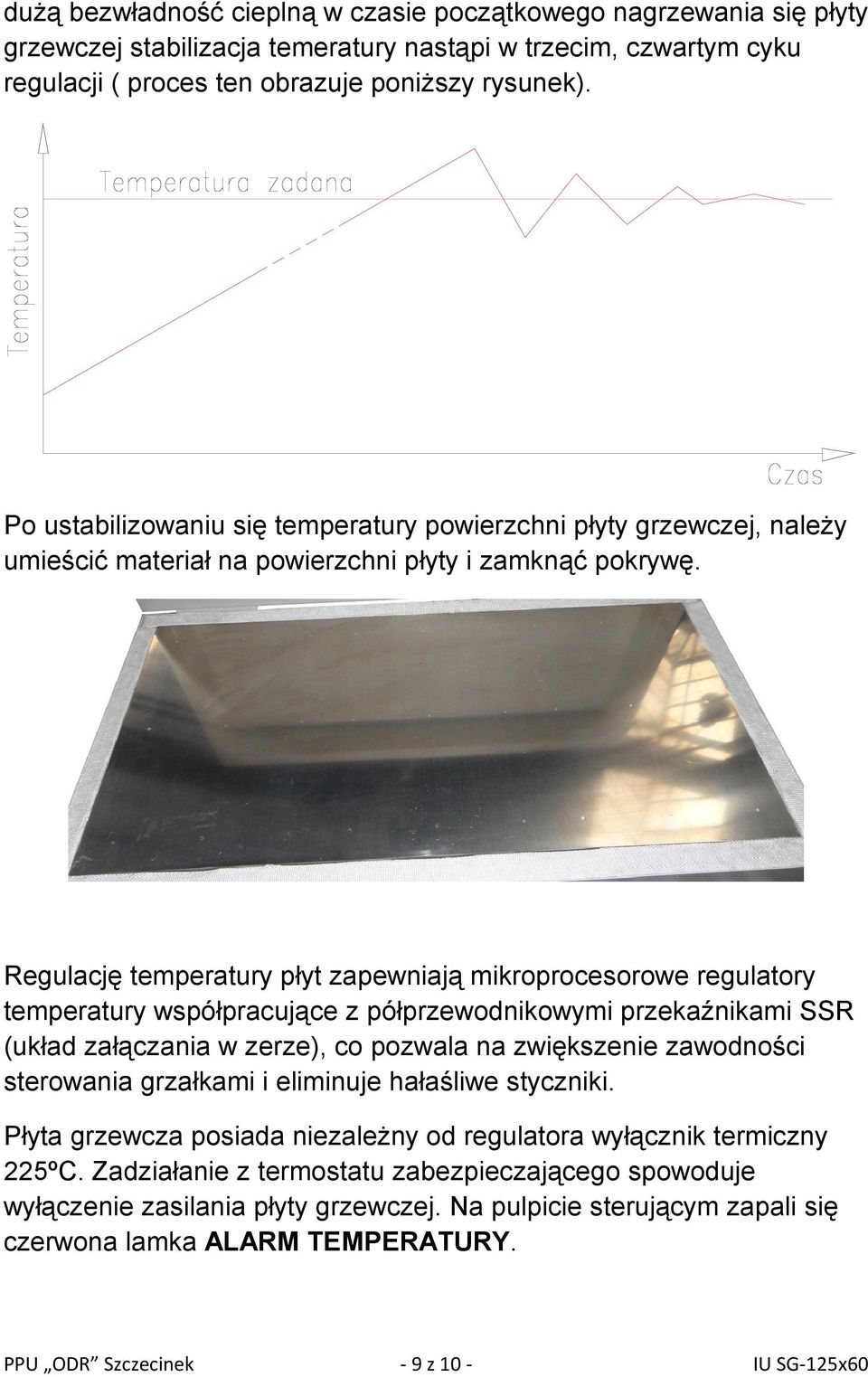

9 dużą bezwładność cieplną w czasie początkowego nagrzewania się płyty grzewczej stabilizacja temeratury nastąpi w trzecim, czwartym cyku regulacji ( proces ten obrazuje poniższy rysunek). Po ustabilizowaniu się temperatury powierzchni płyty grzewczej, należy umieścić materiał na powierzchni płyty i zamknąć pokrywę. Regulację temperatury płyt zapewniają mikroprocesorowe regulatory temperatury współpracujące z półprzewodnikowymi przekaźnikami SSR (układ załączania w zerze), co pozwala na zwiększenie zawodności sterowania grzałkami i eliminuje hałaśliwe styczniki. Płyta grzewcza posiada niezależny od regulatora wyłącznik termiczny 225ºC. Zadziałanie z termostatu zabezpieczającego spowoduje wyłączenie zasilania płyty grzewczej. Na pulpicie sterującym zapali się czerwona lamka ALARM TEMPERATURY. PPU ODR Szczecinek - 9 z 10 - IU SG-125x60

10 Ponowne załączenie grzania nastąpi, gdy temperatura płyty spadnie poniżej temperatury ponownego załaczenia się termostatu. Użytkownik nie ma wpływu na działanie tego zabezpieczenia. Do indywidualnego ustawiania progu alarmowego temperatury dostępnego dla użytkownika służy modyfikowany 4 paramet menu ustawień regulatora temperatury. Dostępne dla użytkownika paramertry regulatora zawiera instrukcja regulatora, będąca załacznikiem do niniejszej instrukcji. Do zabezpieczenia elektroniki stołu służy umieszczony na płycie czołowej, dodatkowy bezpiecznik o wartości 1A. 5. Dane techniczne Zasilanie 3x400VAC+N+PE Ilość grzałek 3 grzałki połączone szeregowo Moc każdej grzałki 3kW/133VAC Napięcie zasilania zespołu grzałek - 400VAC Zakres nastawy temperatury płyty grzewczej od temperatury otoczenia do 200 C Wymiary zewnętrzne 130 x 70 x 115 [cm x cm x cm] Waga ~ 150kg Przedsiębiorstwo Projektowo-Usługowe "ODR" Ryszard Rieger ul. Szarych Szeregów Szczecinek NIP : www : odr@szczecinek.net.pl odr.szczecinek@gmail.com tel PPU ODR Szczecinek - 10 z 10 - IU SG-125x60
